1 30/09/11

2 Contenidos Conceptos Generales Resultados • Antenas
30/09/11 Contenidos Conceptos Generales • Antenas • Radiación Electromagnética Resultados • Estudio comparativo de normas - Informe DICTUC Nº • Estudio de nivel de radiación antenas en Chile - Informe DICTUC Nº

3 Antenas ConceptosGenerales
30/09/11 Antenas ConceptosGenerales Definición: una antena es un dispositivo que permite transformar la energía electromagnética transmitida en un cable o guia de ondas a una onda electromagnética que viaja por el espacio.

4 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas Omnidireccionales • Isotrópica: antena ideal que transmite con igual intensidad en todas direcciones. Si bien no es factible construirla, es utilizada como referente para caracterizar parámetros como ganancia y directividad de las antenas • Dipolo: antena construida por dos segmentos de ½ longitud de onda • Monopolo: caso particular de la antena dipolo en que uno de los segmentos es reemplazado por un plano a tierra. Direccionales

5 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas Dipolo Antena construida por dos segmentos de ½ longitud de onda.

6 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas Monopolo Caso particular de la antena dipolo en que uno de los segmentos es reemplazado por un plano a tierra.

7 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas Direccionales Son antenas en las cuales se concentra la potencia en una dirección en particular. Algunos ejemplos comunes son antenas yagi, antenas parabólicas y antenas sectoriales.

8 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas AntenaYagi

9 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas AntenaParabólica

10 Conceptos generales / Tipos de Antenas
30/09/11 Conceptos generales / Tipos de Antenas AntenaSectorial

11 Radiación Electromagnética
30/09/11 Radiación Electromagnética ¿Qué se mide? ¿Cómo se mide? ¿Qué efectos tiene en la salud? Espectro radioeléctrico Algunos ejemplos de normativa

12 Conceptos generales / Radiación Electromagnética
30/09/11 Conceptos generales / Radiación Electromagnética ¿Qué se mide? La radiación electromagnética es la energía que se propaga en forma de campos electricos y magnéticos oscilantes. En el caso de las antenas celulares fijas, lo que interesa es la densidad de potencia radioeléctrica, esto es, la potencia por unidad de superficie en un punto dado.

13 Conceptos generales / Radiación Electromagnética
30/09/11 Conceptos generales / Radiación Electromagnética ¿Como se mide? La radiación se mide con un medidor de intensidad de campo, instrumento provisto de una antena de ganancia conocida y que permite determinar la radiación en diferentes unidades (μW/cm2, V/m, A/m)

14 Conceptos generales / Radiación Electromagnética
30/09/11 Conceptos generales / Radiación Electromagnética ¿Qué efectos tiene en la salud? La radiación proveniente de antenas fijas de servicios de acceso inalámbrico móvil es radiación no ionizante. El principal efecto que produce este tipo de radiación es el calentamiento (un ejemplo de aplicación es el horno de microondas), pero los niveles de potencia en el caso de antenas fijas es tan bajo que en la práctica no existe calentamiento. A la fecha no existen estudios serios que relacionen la radiación proveniente de antenas fijas de servicios de acceso inalámbrico móvil con eventuales problemas a la salud.

15 Conceptos generales / Radiación Electromagnética

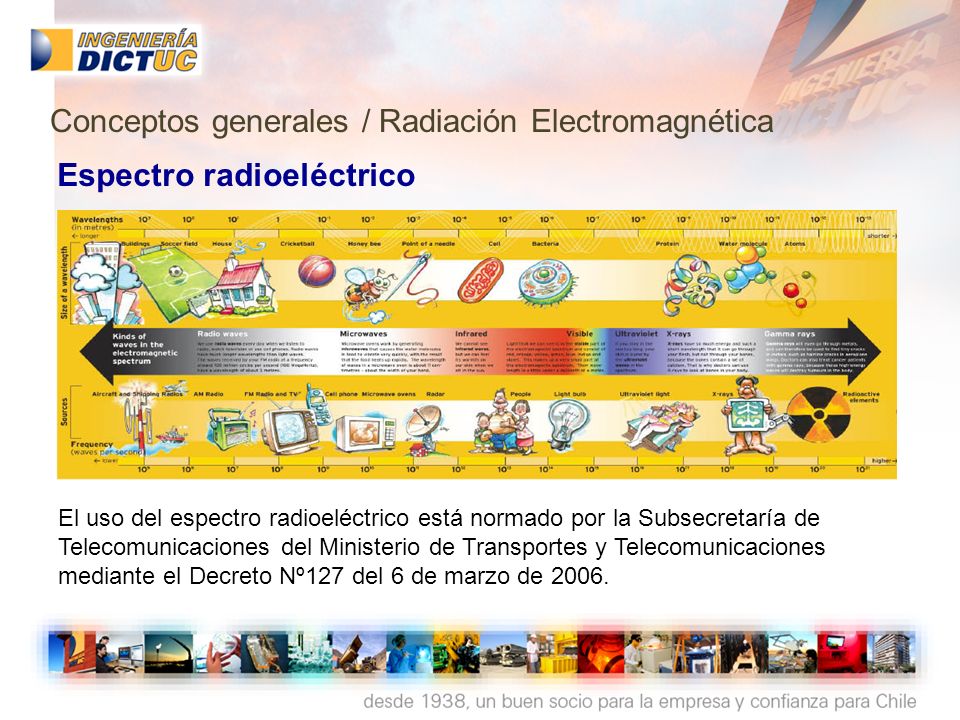

30/09/11 Conceptos generales / Radiación Electromagnética Espectro radioeléctrico El uso del espectro radioeléctrico está normado por la Subsecretaría de Telecomunicaciones del Ministerio de Transportes y Telecomunicaciones mediante el Decreto Nº127 del 6 de marzo de 2006.

16 Estudio Comparativo de Normas de Radiación de Antenas Celulares
Resultados Estudio Comparativo de Normas de Radiación de Antenas Celulares Informe DICTUC Nº

17 Resultados Alcance Este estudio consideró la revisión de normativa internacional y la revisión de normativa nacional de los 34 países miembros de la OCDE (Organización para la Cooperación y el Desarrollo Económico) y 22 países no miembros de la OCDE.

18 30/09/11 Resultados Chile: Resolución Exenta Nº403 del Ministerio de Transportes y Telecomunicaciones (4/2008)

19 30/09/11

20 ICNIRP / International Commission on Non-Ionizing Radiation Protection
30/09/11 Resultados ICNIRP / International Commission on Non-Ionizing Radiation Protection

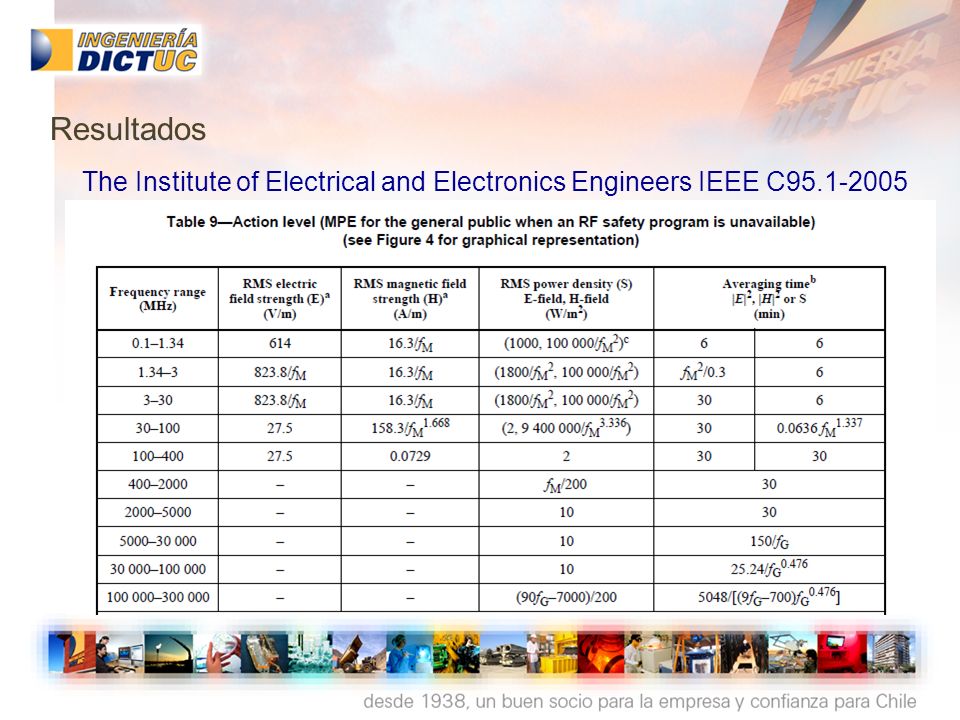

21 30/09/11 Resultados The Institute of Electrical and Electronics Engineers IEEE C

22 30/09/11 Resultados Comparación de Normas

23 Resultados

24 Resultados Conclusiones
30/09/11 Resultados Conclusiones • Chile presenta junto a Italia la tercera norma más estricta de la OCDE, siendo superada sólo por Luxemburgo (2.39 µW/cm2) y Suiza (4.2 µW/cm2). • A nivel sudamericano Chile presenta por lejos la norma más estricta siendo seguido por Perú (217.5 µW/cm2). • A nivel internacional la mayoría de los países siguen las recomendaciones de la ICNIRP y de la IEEE.

25 Estudio de nivel de radiación proveniente de antenas celulares fijas
Resultados Estudio de nivel de radiación proveniente de antenas celulares fijas Informe DICTUC Nº

26 Resultados Muestra 450 mediciones en exteriores en zonas urbanas de las quince capitales regionales de Chile. Metodología Medición de densidad de potencia promedio en 6 minutos. Medición por separado de radiación proveniente de antenas celulares fijas, radios FM, canales de televisión abierta y otros.

27 Resultados Nota:valores en uW/cm2 Min 0.00020 0.00006 0.00008 0.00099
Televisión Radio FM Celulares Otros Min P(5) Prom P(95) Max Nota:valores en uW/cm2

28 Resultados • Todos los puntos medidos cumplen con la normativa chilena. • El valor promedio medido fue de µW/cm2 y el máximo de µW/cm2 • En promedio la radiación proveniente de las antenas celulares fijas es un 40% del total medido, siendo las radios FM un 44% y los canales de TV abierta un 11%.

29 Porcentaje de Composición Electromagnética Promedio
Resultados Porcentaje de Composición Electromagnética Promedio

30 Densidad de Potencia Radioeléctrica Máxima por Servicio
Resultados Densidad de Potencia Radioeléctrica Máxima por Servicio µW/cm2

31 Resultados Norma internacional Público en general Zonas especiales
Máximo medido

32 30/09/11
