1 ING. HECTOR LIMACO BADAJOS ICA 05 DE ABRIL DEL 2013

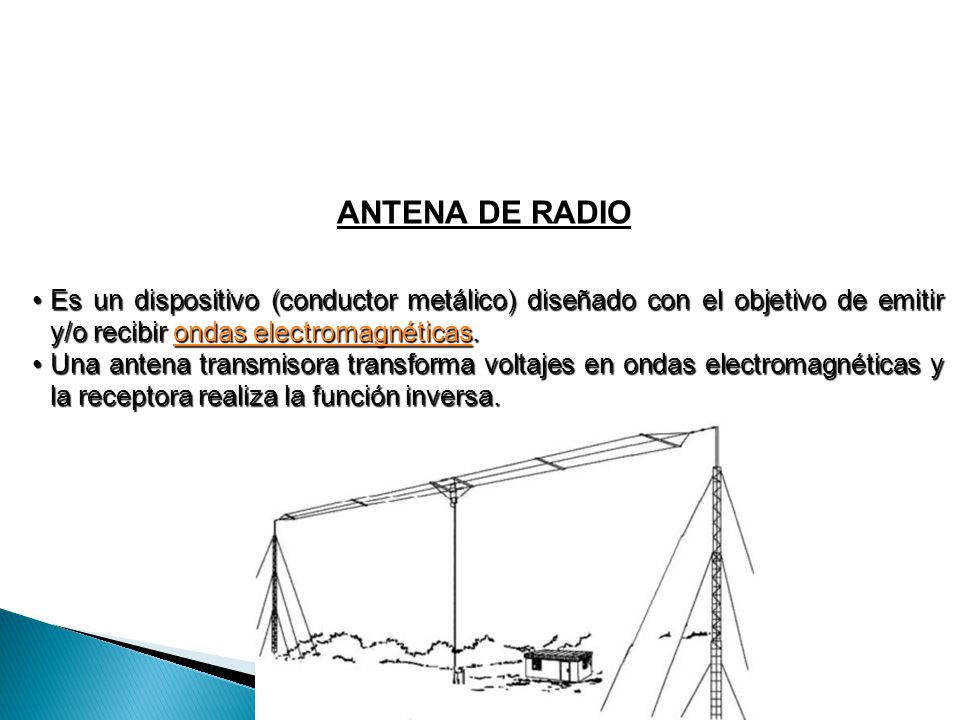

2 ANTENA DE RADIO Es un dispositivo (conductor metálico) diseñado con el objetivo de emitir y/o recibir ondas electromagnéticas.Es un dispositivo (conductor metálico) diseñado con el objetivo de emitir y/o recibir ondas electromagnéticas.ondas electromagnéticasondas electromagnéticas Una antena transmisora transforma voltajes en ondas electromagnéticas y la receptora realiza la función inversa.Una antena transmisora transforma voltajes en ondas electromagnéticas y la receptora realiza la función inversa.

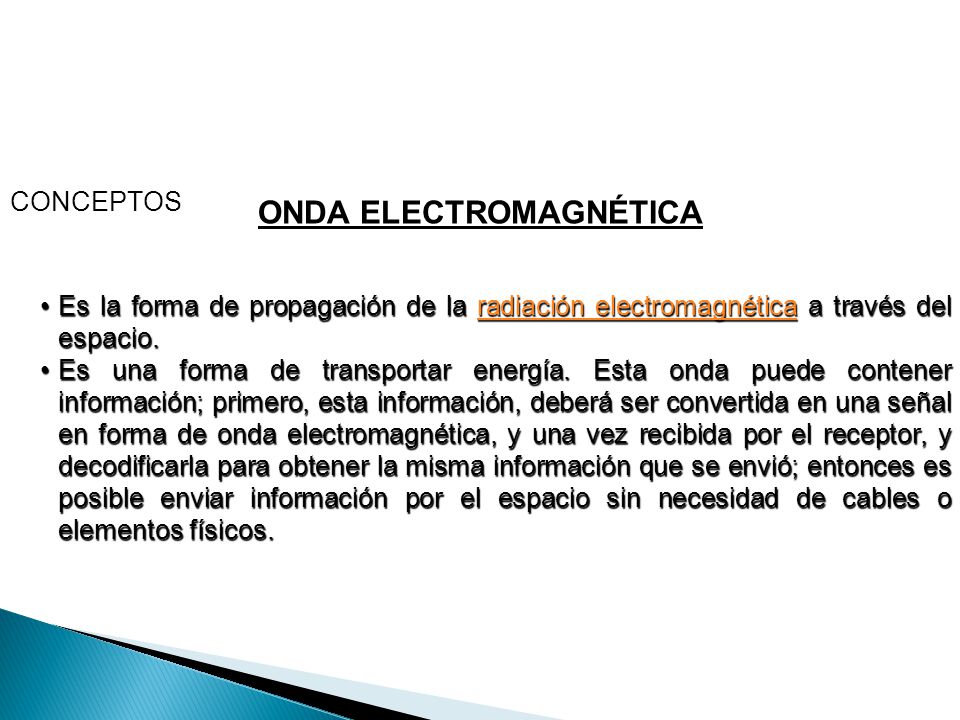

3 ONDA ELECTROMAGNÉTICA Es la forma de propagación de la radiación electromagnética a través del espacio.Es la forma de propagación de la radiación electromagnética a través del espacio.radiación electromagnéticaradiación electromagnética Es una forma de transportar energía. Esta onda puede contener información; primero, esta información, deberá ser convertida en una señal en forma de onda electromagnética, y una vez recibida por el receptor, y decodificarla para obtener la misma información que se envió; entonces es posible enviar información por el espacio sin necesidad de cables o elementos físicos.Es una forma de transportar energía. Esta onda puede contener información; primero, esta información, deberá ser convertida en una señal en forma de onda electromagnética, y una vez recibida por el receptor, y decodificarla para obtener la misma información que se envió; entonces es posible enviar información por el espacio sin necesidad de cables o elementos físicos. CONCEPTOS

4 RADIACIÓN ELECTROMAGNÉTICA Es una combinación de campos eléctricos y magnéticos, que se propagan a través del espacio transportando energía de un lugar a otro.Es una combinación de campos eléctricos y magnéticos, que se propagan a través del espacio transportando energía de un lugar a otro.campos eléctricosmagnéticoscampos eléctricosmagnéticos CONCEPTOS

5 TIPOS DE RADIACIÓN ELECTROMAGNÉTICA Radiación ionizante:Radiación ionizante: Es aquella con energía suficiente para ionizar la materia, es decir, son capaces de cambiar la estructura interna de la materia; por lo tanto, este tipo de radiación es muy peligrosa para los seres vivos, ya que puede causar efectos dañinos para la salud de las personas. CONCEPTOS Artificiales: Generadores de rayos X, unidades de teleterapia, radioisótopos, etc. Naturales: Rayos cósmicos, rocas, tierra, alimentos, materiales de construcción, etc.

6 TIPOS DE RADIACIÓN ELECTROMAGNÉTICA Radiación no ionizante:Radiación no ionizante: Es aquella que no es capaz de producir cambios en la conformación de la materia. Podemos clasificarlas en dos grupos o Los campos electromagnéticos o Las radiaciones ópticas (luz) En la presente exposición, nos referiremos a los campos electromagnéticos en general como: RADIACIÓN ELECTROMAGNÉTICA. CONCEPTOS

7 APLICACIÓN DE LAS RADIACIONES ELECTROMAGNÉTICA Las radiaciones electromagnéticas conviven con nosotros desde siempre.Las radiaciones electromagnéticas conviven con nosotros desde siempre. Desde que nacemos estamos expuestos a radiaciones electromagnéticas, algunas provenientes de fuentes naturales (el sol, las estrellas, etc) y otras de fuentes artificiales (antenas de radio, celulares, infrarrojos, luz visible, rayos X, etc).Desde que nacemos estamos expuestos a radiaciones electromagnéticas, algunas provenientes de fuentes naturales (el sol, las estrellas, etc) y otras de fuentes artificiales (antenas de radio, celulares, infrarrojos, luz visible, rayos X, etc). Tenemos aparatos domésticos que tienen radiaciones electromagnéticas (televisión, hornos microondas, etc)Tenemos aparatos domésticos que tienen radiaciones electromagnéticas (televisión, hornos microondas, etc)

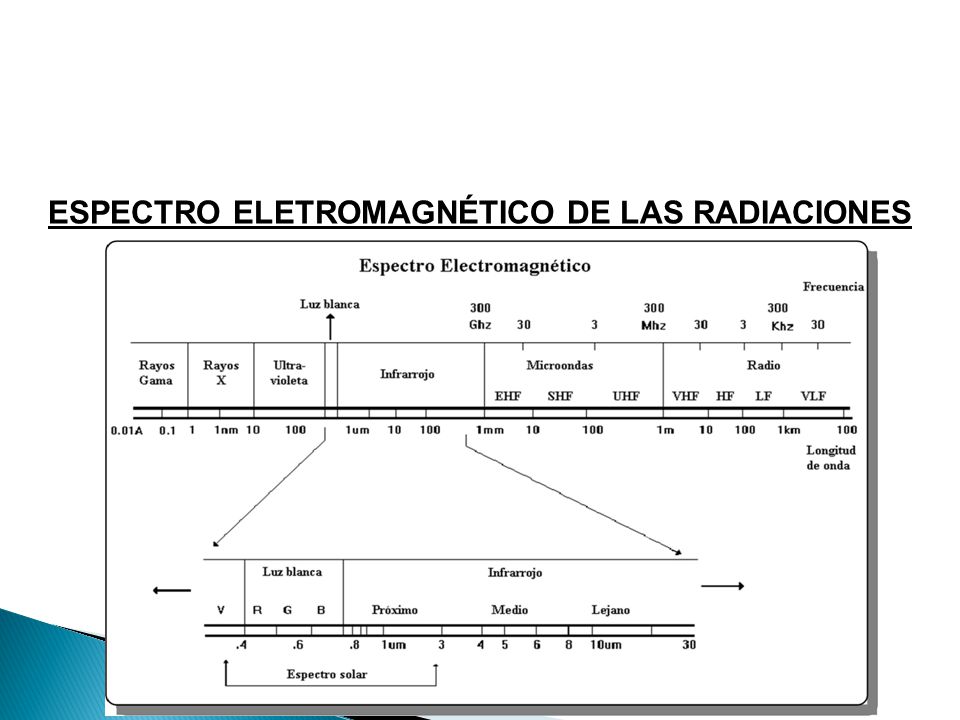

8 ESPECTRO ELETROMAGNÉTICO DE LAS RADIACIONES

9 LA NECESIDAD DE UNA NORMA El establecimiento de normas y estándares, es necesario para reducir el riesgo de posibles efectos perjudiciales y para establecer condiciones y parámetros fundamentales para el trabajo con radiaciones no ionizantes, entre ellos: Los valores de exposición máxima permitida para un espectro de frecuencias dado.Los valores de exposición máxima permitida para un espectro de frecuencias dado. Los lugares donde se pueden emplazar los sistemas que emiten radiaciones y las condiciones que deben cumplir.Los lugares donde se pueden emplazar los sistemas que emiten radiaciones y las condiciones que deben cumplir. Los procedimientos (protocolos de medición) que deben emplearse, a fin de obtener valores confiables que puedan compararse con las normas que establecen los niveles de exposición máxima permitida.Los procedimientos (protocolos de medición) que deben emplearse, a fin de obtener valores confiables que puedan compararse con las normas que establecen los niveles de exposición máxima permitida.

10 LOS LÍMITES DE EXPOSICIÓN A LAS RADIACIONES NO IONIZANTES Para las radiaciones no ionizantes se han establecido límites de exposición en personas expuestas de acuerdo a su profesión y para el público; estos se encuentran explicitados en la legislación particular de cada país. El uso de radiofrecuencias con fines médicos se excluye de este análisis, ya que no puede establecerse un límite para los pacientes expuestos a las radiaciones, porque el beneficio que se espera es superior al posible daño ocasionado.

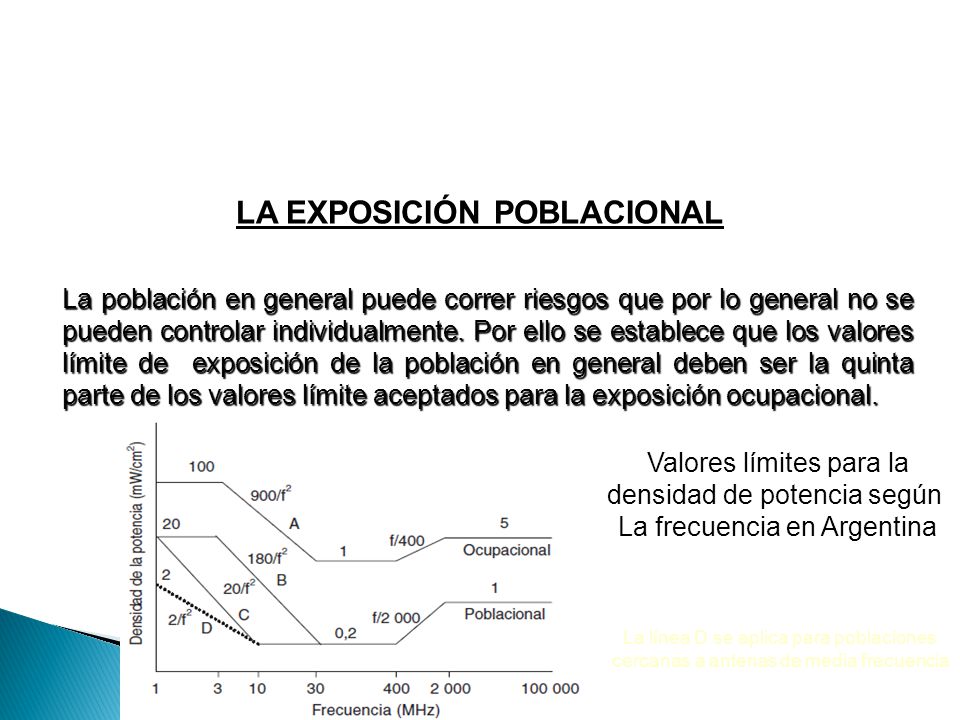

11 LA EXPOSICIÓN POBLACIONAL La población en general puede correr riesgos que por lo general no se pueden controlar individualmente. Por ello se establece que los valores límite de exposición de la población en general deben ser la quinta parte de los valores límite aceptados para la exposición ocupacional. Valores límites para la densidad de potencia según La frecuencia en Argentina La línea D se aplica para poblaciones cercanas a antenas de media frecuencia

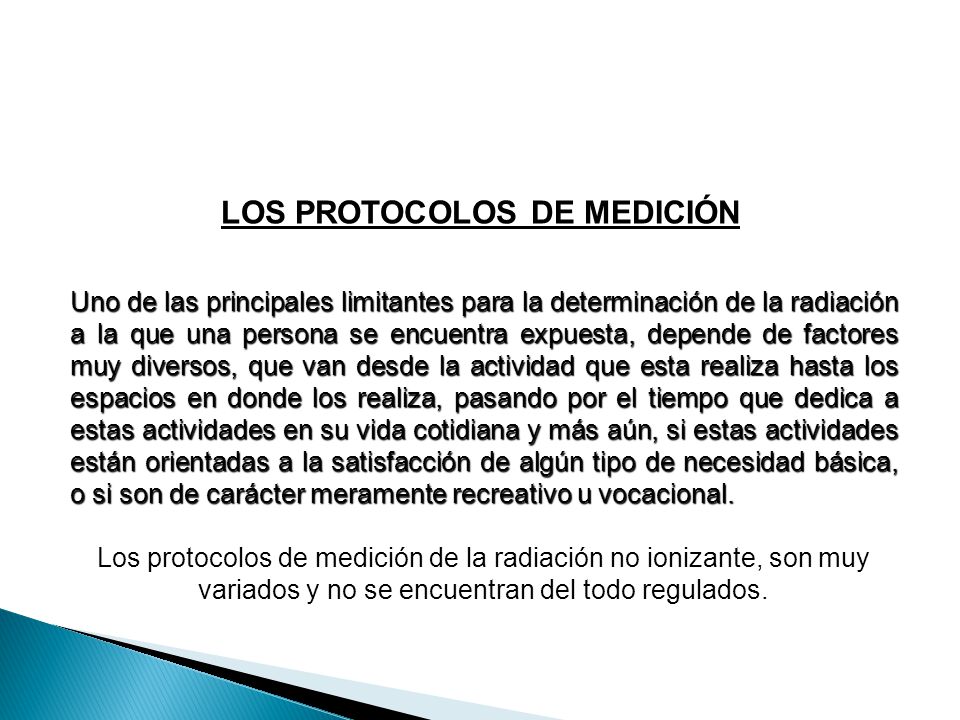

12 LOS PROTOCOLOS DE MEDICIÓN Uno de las principales limitantes para la determinación de la radiación a la que una persona se encuentra expuesta, depende de factores muy diversos, que van desde la actividad que esta realiza hasta los espacios en donde los realiza, pasando por el tiempo que dedica a estas actividades en su vida cotidiana y más aún, si estas actividades están orientadas a la satisfacción de algún tipo de necesidad básica, o si son de carácter meramente recreativo u vocacional. Los protocolos de medición de la radiación no ionizante, son muy variados y no se encuentran del todo regulados.

13 NORMAS ESTABLECIDAS EN AMÉRICA LATINA Solo diez países latinoamericanos poseen normas que regulan las dosis de exposición permitida a las radiaciones no ionizantes. Algunos establecieron los valores límite según las recomendaciones del Instituto Nacional de Normas de los Estados Unidos de América (American National Standards Institute, ANSI) estándar C Solamente Bolivia adoptó el estándar del ANSI de 1991, basado en límites de la Comisión Federal de Comunicaciones de los Estados Unidos de América (Federal Communications Commission, FCC).

14 NORMAS ESTABLECIDAS EN EL PERÚ En nuestro país, el Decreto Supremo del Ministerio de Transportes y Comunicaciones, MTC , aprueba como límites máximos para la radio, televisión, telefonía, etc. Los valores establecidos por la Comisión Internacional de Protección contra Radiaciones No Ionizantes CIPRNI, que son estándares internacionales recomendados por el Organismo Mundial de la Salud (OMS) y la Unión Internacional de Telecomunicaciones (UIT) El Ministerio de Transportes y Telecomunicaciones (MTC), es el organismo regulador que supervisa la emisión de emisiones.

15 NORMAS ESTABLECIDAS EN EL PERÚ

16

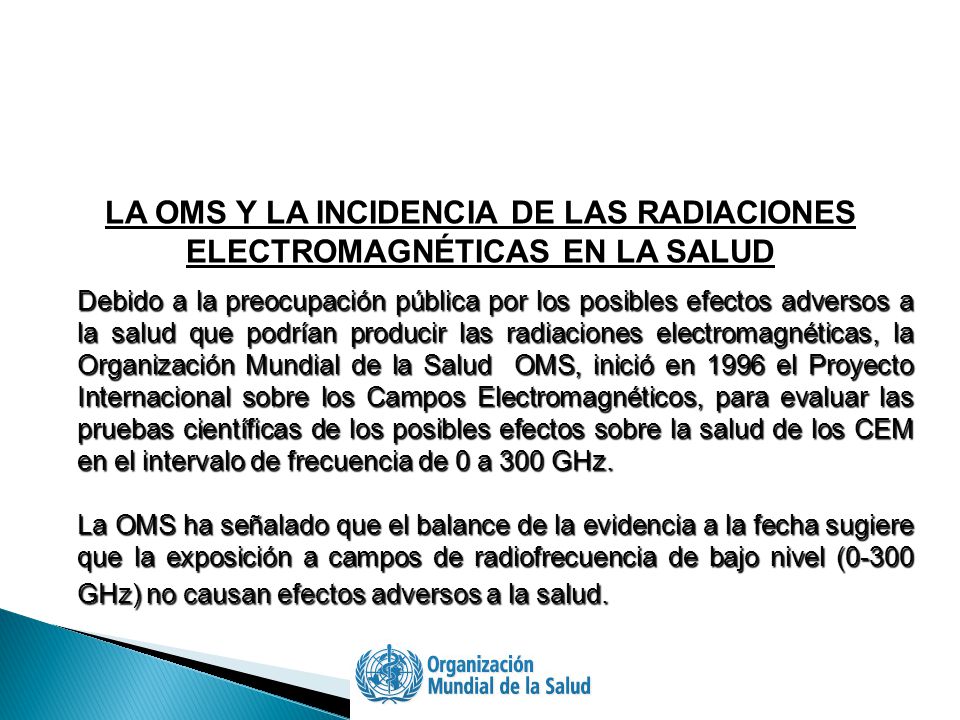

17 Debido a la preocupación pública por los posibles efectos adversos a la salud que podrían producir las radiaciones electromagnéticas, la Organización Mundial de la Salud OMS, inició en 1996 el Proyecto Internacional sobre los Campos Electromagnéticos, para evaluar las pruebas científicas de los posibles efectos sobre la salud de los CEM en el intervalo de frecuencia de 0 a 300 GHz. La OMS ha señalado que el balance de la evidencia a la fecha sugiere que la exposición a campos de radiofrecuencia de bajo nivel (0-300 GHz) no causan efectos adversos a la salud. LA OMS Y LA INCIDENCIA DE LAS RADIACIONES ELECTROMAGNÉTICAS EN LA SALUD

18 La presente exposición busca despejar las dudas que tiene la población y algunas autoridades sobre si las antenas pueden o no causar daño a la salud, por lo que es importante conocer la información brindada por la Organización Mundial de la Salud, ya que muchas veces se utiliza a esta institución como escudo para argumentar que las antenas causan daño a la salud. DUDAS EN LA POBLACION

19 Teniendo en cuenta los muy bajos niveles de exposición y los resultados de investigaciones reunidos hasta el momento, no hay ninguna prueba científica convincente de que las débiles señales de RF procedentes de las estaciones de base y de las redes inalámbricas tengan efectos adversos en la salud.

20 TRANSMISOR RECEPTOR MEDIO DE PROPAGACION Es un proceso de comunicación que utiliza ondas electromagnéticas de diferentes longitudes, que se propagan a través del espacio aéreo o terrestre. LAS RADIO COMUNICACIONES

21 Permite recabar o brindar información de los diferentes sucesos o acontecimientos; antes, durante y después de un desastre originado por la naturaleza o inducido por el hombre, donde no requiere de ningún otro medio o dispositivo que intervenga como enlace en la comunicación entre dos o mas estaciones. IMPORTANCIA DE LAS RADIO COMUNICACIONES

22 COMO SISTEMA DE ALERTA TEMPRANA Sirve como una herramienta de comunicación de alerta y evacuación de las poblaciones rurales mas alejadas en el país que no cuentan con ningún otro medio de comunicación que la radial. ATENCION DE EMERGENCIAS Se obtiene información en tiempo real de la ocurrencia de una emergencia, permitiendo que las autoridades competentes tomen las acciones de restablecimiento del bienestar social en el menor tiempo posible APLICACIÓN DE LAS RADIO COMUNICACIONES

23 Aquella estación de radio que consta de equipos para transmitir y recibir señales de radio a través de sus principales componentes (antena, línea de transmisión y fuente de alimentación). ESTACIÓN DE RADIO COMUNICACIONES

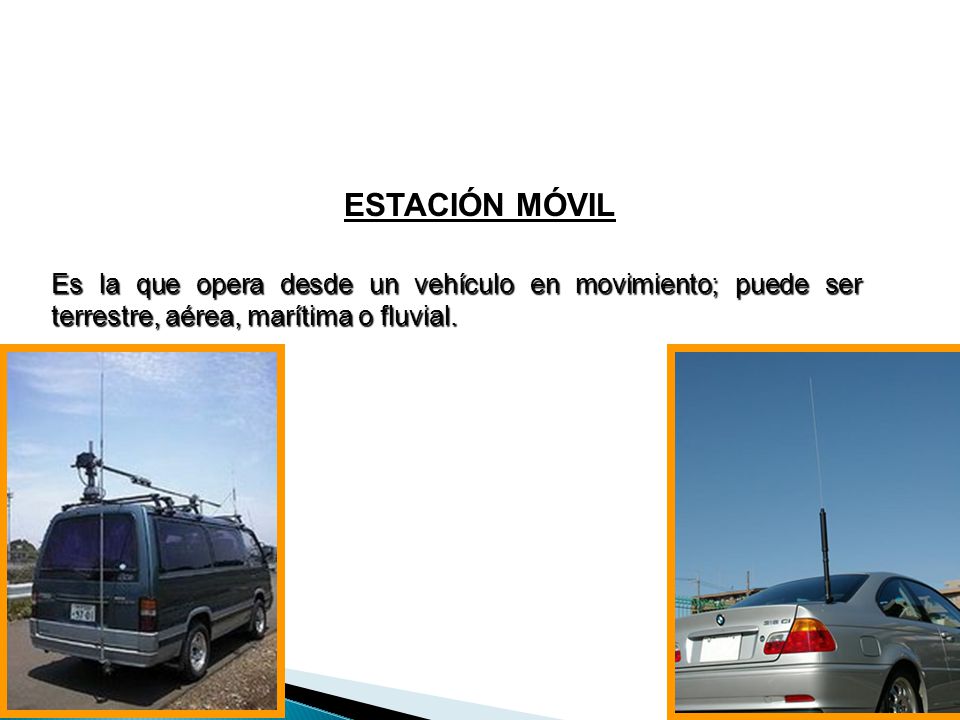

24 Es la que opera desde un vehículo en movimiento; puede ser terrestre, aérea, marítima o fluvial. ESTACIÓN MÓVIL

25 Son aquellas que fácilmente son transportadas por personas a quienes se les ha asignado un equipo y pueden operar desde cualquier lugar. PORTÁTILES

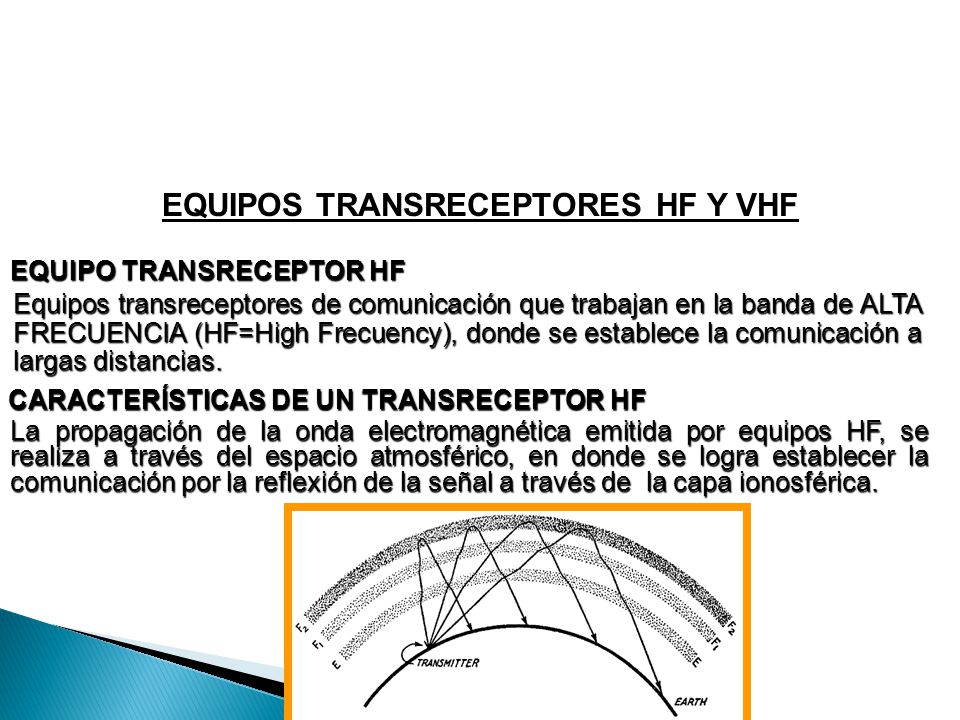

26 EQUIPO TRANSRECEPTOR HF CARACTERÍSTICAS DE UN TRANSRECEPTOR HF La propagación de la onda electromagnética emitida por equipos HF, se realiza a través del espacio atmosférico, en donde se logra establecer la comunicación por la reflexión de la señal a través de la capa ionosférica. Equipos transreceptores de comunicación que trabajan en la banda de ALTA FRECUENCIA (HF=High Frecuency), donde se establece la comunicación a largas distancias. EQUIPOS TRANSRECEPTORES HF Y VHF

27 ionósfera Superficie terrestre Estación A Estación B

28 Superficie terrestre Ionósfera Estación A Estación B

29 EQUIPO TRANSRECEPTOR VHF Equipos transreceptores de comunicación que trabajan en la banda de MUY ALTA FRECUENCIA (VHF= Very High Frecuency), donde se establece que para tener mayor cobertura en las comunicaciones es necesario que las antenas estén instaladas a mayor altura o contar con equipos repetidores. CARACTERÍSTICAS DE UN TRANSRECEPTOR VHF La propagación de la onda electromagnética emitida por equipos de VHF, se realiza a través del espacio atmosférico, lográndose la comunicación se realiza a través del espacio atmosférico, lográndose la comunicación por lo general por propagación de onda directa. por lo general por propagación de onda directa.

30 Existe línea de visión No Existe línea de visión OBSTACULO

31 LINEA VISUAL OBSTACULO: NO HAY LINEA VISUAL Estación Repetidora TRAYECTORIA DE LA ONDA EN VHF Se considera a partir de VHF Se considera a partir de VHF Tienen influencia los obstáculos Tienen influencia los obstáculos El alcance depende de la distancia y frecuencia El alcance depende de la distancia y frecuencia

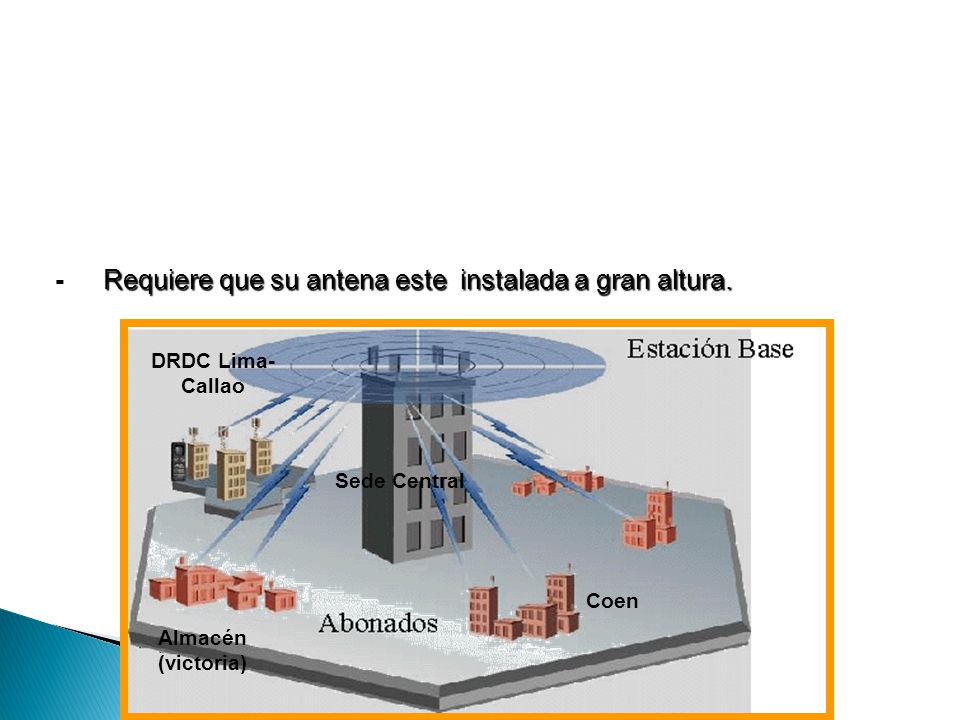

32 Requiere que su antena este instalada a gran altura. -Requiere que su antena este instalada a gran altura. Sede Central DRDC Lima- Callao Coen Almacén (victoria)

33 Para tener una comunicación a mayor distancia, requiere de estaciones Repetidoras. -Para tener una comunicación a mayor distancia, requiere de estaciones Repetidoras.

34

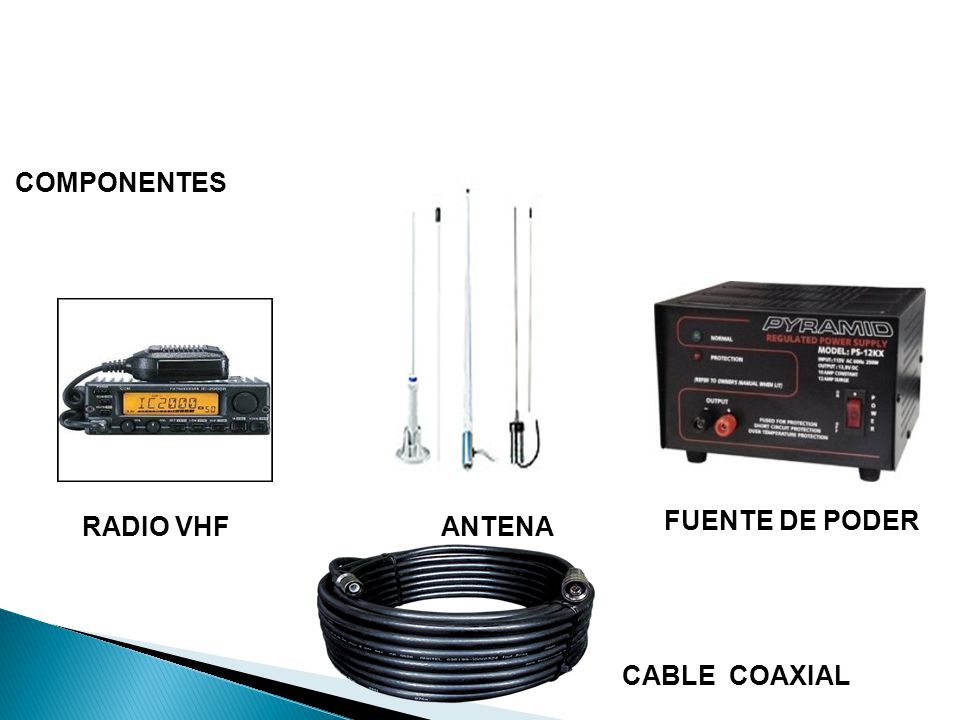

35 RADIO VHFANTENA FUENTE DE PODER CABLE COAXIAL COMPONENTES

36

37 ANTENAS VERTICALES VHF

38 ANTENAS VERTICALES CON BASE IMANTADA VHF

39 Gracias …………..
