Metodologías Conae Control de la Demanda Eléctrica

Presentación del tema: "Metodologías Conae Control de la Demanda Eléctrica"— Transcripción de la presentación:

1 Metodologías Conae Control de la Demanda Eléctrica
Abril 2001

2 Contenido 1. Descripción de la metodología
2. Mecanismos de obtención de la herramienta 3. Levantamiento de datos 4. Captura de información (uso de la herramienta) 5. Validación y análisis de la información 6. Potenciales de ahorro 7. Informe final

3 1. Descripción metodología
Objetivos generales Objetivos particulares Campo de aplicación Actividades para realizar un estudio Requerimientos de uso de la metodología Mecanismos de comunicación Módulo control de la demanda en Internet

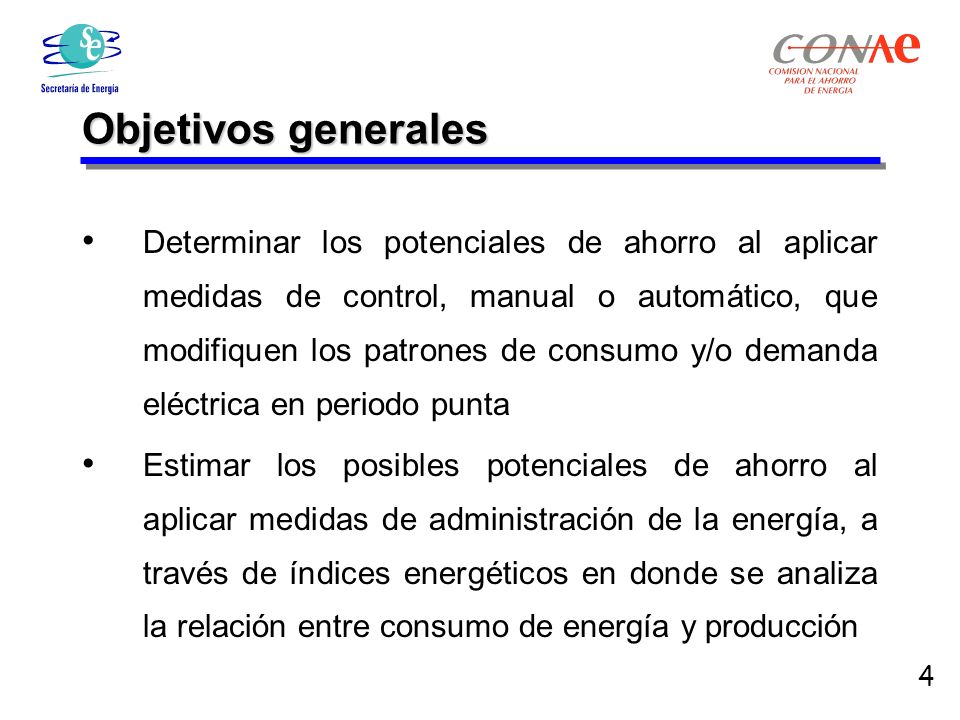

4 Objetivos generales Determinar los potenciales de ahorro al aplicar medidas de control, manual o automático, que modifiquen los patrones de consumo y/o demanda eléctrica en periodo punta Estimar los posibles potenciales de ahorro al aplicar medidas de administración de la energía, a través de índices energéticos en donde se analiza la relación entre consumo de energía y producción

5 Objetivos particulares
Eficiencia energética actual de la empresa Potenciales de ahorro de energía eléctrica Determinación de la reducción de la demanda facturable Estimación de potenciales de ahorro económico Estimación de la inversión requerida para la adquisición de un equipo automático de control, y Tiempo simple de recuperación

6 Campo de aplicación Empresas con suministro de energía en tarifa (H-M)
Empresas que tengan la factibilidad de modificar sus patrones de consumo y/o demanda eléctrica, o bien controlar la operación de cargas en periodo punta, por lo menos 15 minutos

7 Actividades para realizar un estudio
Actividades del Usuario Realizar el levantamiento de datos Capturar la información, y Enviar la información vía a la Conae Actividades de la Conae Analizar la información proporcionada por el Usuario Estimar los potenciales de ahorro Elaborar y entregar al Usuario un informe final

8 Requerimientos de uso Una computadora, requisitos mínimos:
Procesador 486 5 MB de memoria libre en disco duro (máximo) 16 MB de memoria en Ram Windows 95 Conexión a Internet Correo electrónico ( )

9 Mecanismos de comunicación
Correo electrónico Vía telefónica Tel Ext / 1116 / 1124

10 Módulo control demanda en Internet

11 2. Mecanismo de obtención de la herramienta
Registrar a la empresa en la página de Conae Registrar al usuario en el módulo tecnológico de control de la demanda La U3E o PAC proporcionará una clave y contraseña con las cuales el usuario podrá descargar y hacer uso de la herramienta de captura El usuario descargará e instalará la herramienta Dicha herramienta cuenta con un manual de usuario que facilita la operación de la misma

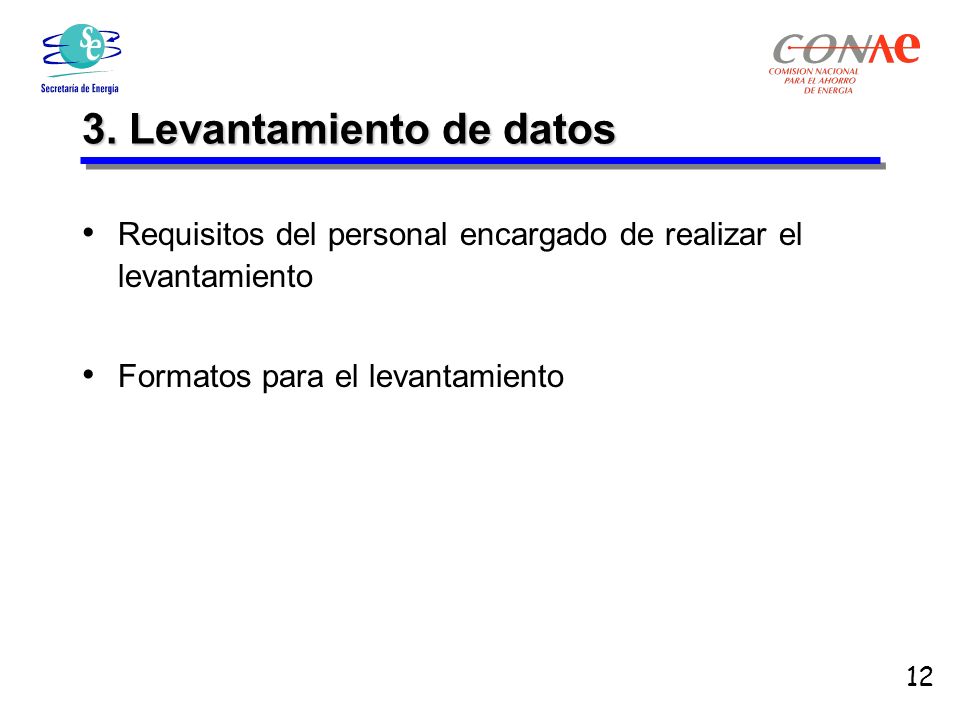

12 3. Levantamiento de datos
Requisitos del personal encargado de realizar el levantamiento Formatos para el levantamiento

13 Requisitos del personal
Conocimientos del proceso productivo Responsabilidad en la operación y mantenimiento de la empresa o apoyo de quienes realizan estas funciones Acceso a la información de facturaciones eléctricas y datos históricos de producción Disponibilidad para realizar el censo de cargas eléctricas Autorización de acceso a todas las áreas de la empresa Una o más personas que lo auxilien

14 Formatos para el levantamiento
F1. Datos básicos de la empresa F2. Datos de facturación eléctrica F3. Datos de producción F4. Censo de cargas eléctricas que operan en periodo punta F5. Observaciones y/o comentarios

15 F1. Datos básicos de la empresa
Secciones del formato F1 1. Empresa 2. Materias primas y producción 3. Personal de la empresa 4. Horario de labores 5. Electricidad 6. Principales cargas eléctricas 7. Responsable del levantamiento de datos

16 Formato F1 (Sección 1)

17 Formato F1 (Sección 2 y 3)

18 Formato F1 (Sección 4 y 5)

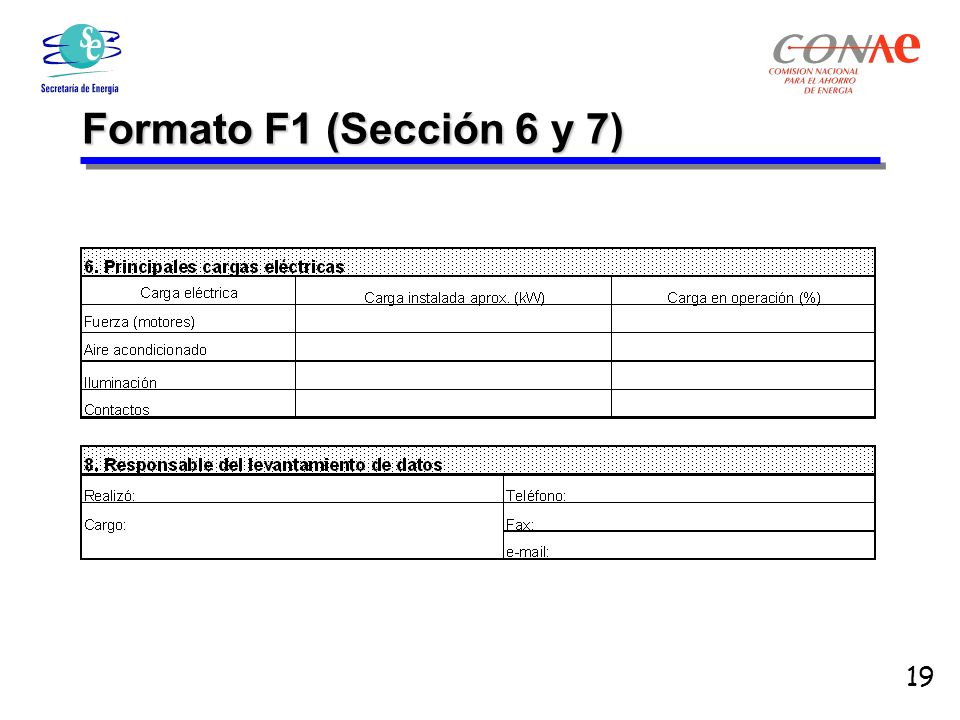

19 Formato F1 (Sección 6 y 7)

20 F2. Datos de facturación eléctrica

21 Secciones del formato F2
Mes de facturación Periodo (inicio y final) Demanda máxima (kW) en base en intermedia en punta facturable Consumo de energía (kWh) total Factor de potencia (FP) Facturación eléctrica ($)

22 F3. Datos de producción

23 F4. Censo de cargas eléctricas

24 F5. Observaciones y/o comentarios

25 4. Captura de información
La captura de la información del levantamiento de datos se realiza a través de la herramienta obtenida vía Internet Descargar de Internet la herramienta de captura, e instalarla en su computadora

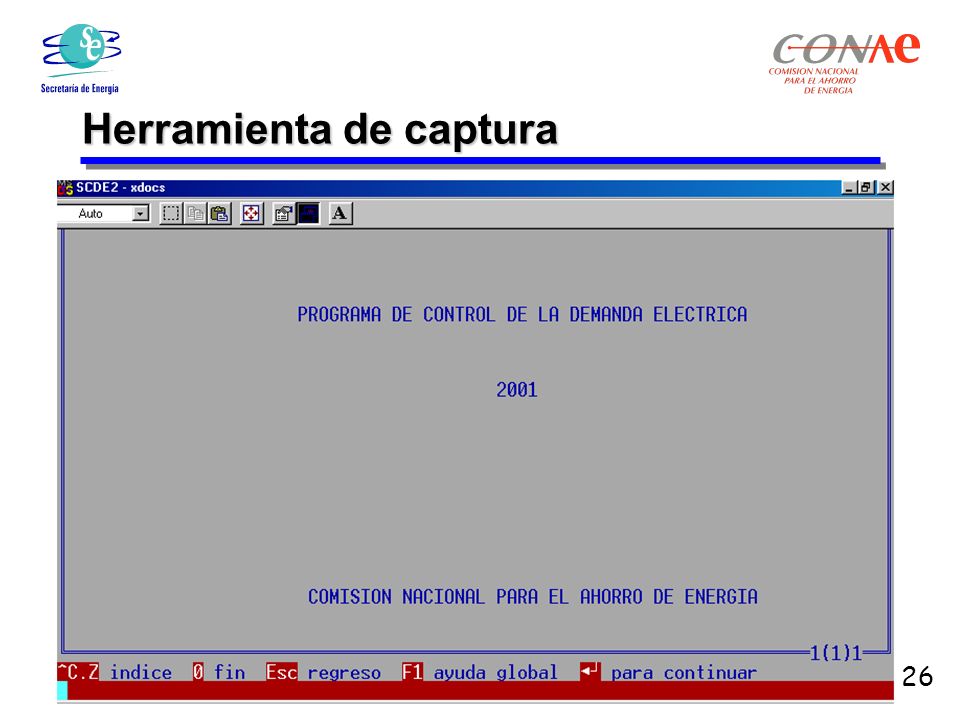

26 Herramienta de captura

27 Secciones de la Herramienta

28 Usuarios

29 Captura de formatos

30 F1. Datos básicos de la empresa

31 F1. Datos básicos de la empresa

32 F1. Datos básicos de la empresa

33 F1. Datos básicos de la empresa

34 F2. Datos de facturación eléctrica

35 F3. Datos de producción

36 F4. Censo de cargas eléctricas

37 F5. Observaciones y/o comentarios

38 Impresión de formatos

39 Exportación de formatos

40 5. Análisis y validación de información
Verificación de la información enviada por el Usuario Análisis del levantamiento de datos Datos básicos de la empresa Facturación eléctrica Producción Censo de cargas eléctricas

41 Validación de información
Se verifica que la información capturada no presente datos erróneos o faltantes Se verifica la información mediante filtros, para determinar que los datos proporcionados por el usuario sean confiables

42 Principales filtros En F1 anotar la tarifa y región eléctrica
La capacidad total de las principales cargas en operación no debe ser mayor que la registrada en el formato de facturaciones eléctricas La demanda facturable no podrá ser mayor que la registrada en periodo punta Los periodos de facturación y producción deben coincidir

43 Análisis de información
Horario de operación Principales cargas eléctricas Análisis de índices energéticos Se relaciona el consumo de energía y producción Gráfica de índices energéticos Censo de cargas eléctricas Tiempos de operación y desconexión Observaciones realizadas por el Usuario Medidas de ahorro de energía Medidas de control de la demanda

44 6. Potenciales de ahorro Administración de la energía
Indices energéticos Control de la demanda eléctrica Control de cargas en periodo punta

45 Formatos de evaluación
Objetivo: Ahorro eléctrico Ahorro en demanda eléctrica Ahorro económico Inversión requerida Tiempo simple de recuperación

46 Potenciales de ahorro Administración de la energía

47 Potenciales de ahorro Administración de la energía

48 Potenciales de ahorro Control de la demanda eléctrica

49 Potenciales de ahorro Control de la demanda eléctrica

50 Potenciales de ahorro Control de la demanda eléctrica

51 7. Informe final I. Resumen ejecutivo
II. Estudio de control de la demanda eléctrica Situación actual de la empresa Ahorro por administración de la energía Ahorro por control de la demanda III. Anexos Consideraciones del estudio
