1 Curso de Control de Sólidos

2 Objetivos del Curso Entender la teoría de control de sólidos Entender la teoría de control de sólidos Control de Sólidos ARENA LIMO COLOIDALES MESH 200 MESH 150 MESH 80 MESH 30 MESH TAMAÑO DE PARTICULAS CORTES ZARANDAS HIDROCICLONES CENTRIFUGA

3 Objetivos del Curso Entender como funciona el equipo de control de sólidos: Entender como funciona el equipo de control de sólidos: u Individualmente y u Como Sistema Control de Sólidos

4 Objetivos del Curso Reconocer la operación correcta del equipo, usando puntos visuales Reconocer la operación correcta del equipo, usando puntos visuales Control de Sólidos

5 Objetivos del Curso Entender la parte económica y el manejo de desechos Entender la parte económica y el manejo de desechos Control de Sólidos

6 Objetivos del Curso Reconocer y entender como hacer instalaciones correctas Reconocer y entender como hacer instalaciones correctas Control de Sólidos EntradaSalida 800 gpm 1000 gpm 125% 125% eficiente 200 gpm

7 Objetivos del Curso Optimizar los recursos disponibles Optimizar los recursos disponibles Control de Sólidos

8 Agenda del Curso Primer día Introducción Introducción Teoría Control de Sólidos Teoría Control de Sólidos Separadores de Gumbo Separadores de Gumbo Zarandas Zarandas Mallas Mallas Hidrociclones y acondicionadores de lodo Hidrociclones y acondicionadores de lodo Centrifugas Centrifugas Sistemas de control de sólidos completo (Sistema Activo de Lodo) Sistemas de control de sólidos completo (Sistema Activo de Lodo) Segundo día Optimizando recursos disponibles Optimizando recursos disponibles Eficiencias Eficiencias Equipo de Procesos relacionados Equipo de Procesos relacionados u Degasificadores u Agitadores y Mezcladores Resumen Resumen

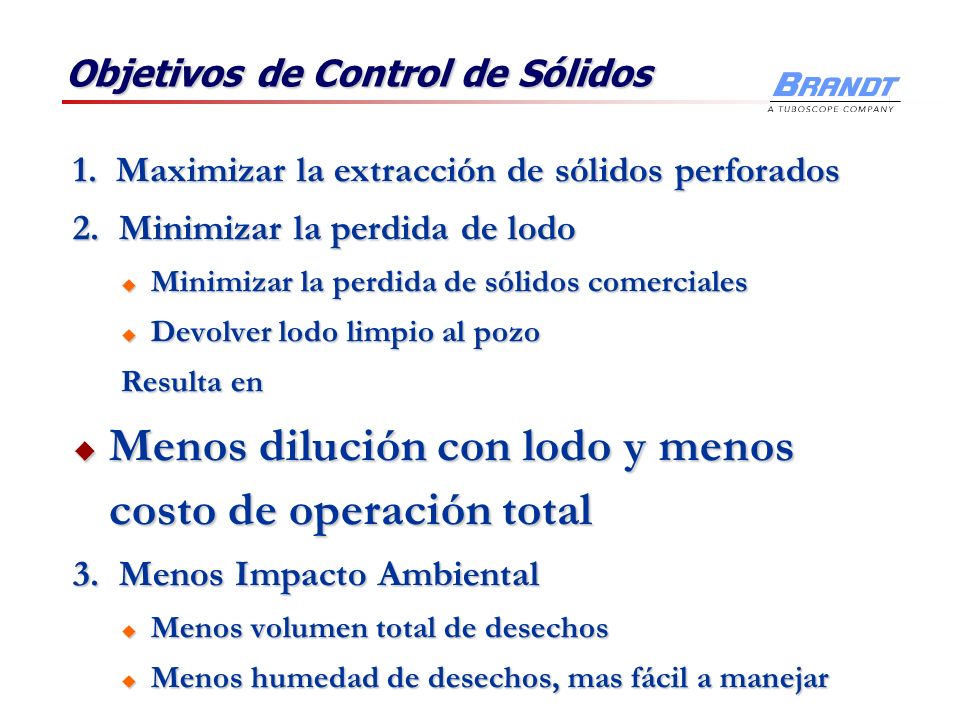

9 Objetivos de Control de Sólidos 1. Maximizar la extracción de sólidos perforados 2. Minimizar la perdida de lodo u Minimizar la perdida de sólidos comerciales u Devolver lodo limpio al pozo Resulta en Menos dilución con lodo y menos costo de operación total Menos dilución con lodo y menos costo de operación total 3. Menos Impacto Ambiental u Menos volumen total de desechos u Menos humedad de desechos, mas fácil a manejar

10 Sistemas Cerrados o Descarga Mínima Equipo de Control de Sólidos Equipo de Control de Sólidos Colección de Recortes, tratamiento, y estado final Colección de Recortes, tratamiento, y estado final Sistema de Deshidratación de Lodo Sistema de Deshidratación de Lodo Sistema de Tratamiento de Aguas Sistema de Tratamiento de Aguas

11 Equipo de Control de Sólidos Equipo de Control de Sólidos u Gumbo Box (separador de Gumbo) u Zarandas Primarias (Scalper o movimiento circular) u Zarandas Secundarias (Movimiento Lineal) u Trampa de Arena u Desarenador y Desarcillador (Desilter) o Acondicionador de Lodo u Centrifugas Sistemas Cerrados o Descarga Mínima

12 Colección de Recortes, tratamiento, y estado final Colección de Recortes, tratamiento, y estado final Sistemas Cerrados o Descarga Mínima CORTES BASE ACEITE AGUA Y ACEITE SOLIDOS LIMPIOS

13 Sistema de Deshidratación de Lodo Sistema de Deshidratación de Lodo Sistemas Cerrados o Descarga Mínima LODO BASE AGUA AGUA SUCIA SOLIDOS MOJADOS (FLOCS)

14 Sistema de Tratamiento de Aguas Sistema de Tratamiento de Aguas AGUA SUCIA AGUA LIMPIA SOLIDOS MOJADOS (FLOCS) Sistemas Cerrados o Descarga Mínima

15 Optimización de Sistemas Individuales Equipo de Control de Sólidos Equipo de Control de Sólidos u Determine los requisitos para las zarandas u Volumen máxima de flujo esperado u Tipo y propiedades de lodo u Tamaño de mallas requeridas u Desarenador/Desarcillador (Desilter) o Acondicionador de Lodo u Costo de el lodo que será perdido u Sensitividad Ambiental del área u Centrifugas u Sensitividad de el lodo a sólidos de bajo gravedad u Lodo con Barita o sin Barita u Evaluar el Equipo de Control de Sólidos que pertenece al equipo de perforación. u Numero, tipo, y condición de las zarandas u Numero, tipo, tamaño y condición de los hidricilones u Capacidad de las bombas de el desarenador y el desarcillador (desilter)
