Australian Mud Company Ltd Fluidos de Perforación en la Industria Minera. Seminario Internacional de perforación. Hermosillo 2008.

Presentaciones similares


Presentación del tema: "Australian Mud Company Ltd Fluidos de Perforación en la Industria Minera. Seminario Internacional de perforación. Hermosillo 2008."— Transcripción de la presentación:

1 Australian Mud Company Ltd Fluidos de Perforación en la Industria Minera. Seminario Internacional de perforación. Hermosillo 2008

2 FLUIDOS DE PERFORACION EN LA INDUSTRIA MINERA EXPLORACION: Perforación con diamante Perforación con circulación inversa EXPLOTACION: Perforación para explotación (Blast Hole)

3 INTRODUCCION Chinos260 A.C. Fauvelle1845 Le Schot1860 Primer pozo petrolero1862 Fluidos de perforación1930 Diseño de fluidos

4 FLUIDOS DE PERFORACION Estado de la materia Fluido Fluidos: Líquidos y gases Fluido de perforación: Un fluido para realizar con éxito una perforación y cumple con las normas respecto al medio ambiente Agua Fluidos base agua

5 FUNCIONES DE UN FLUIDOS DE PERFORACION 1.Limpiar los recortes de la superficie de la broca. 2.Transportar los recortes a la superficie. 3.Suspender los recortes cuando se detiene la circulación. 4.Permite que los recortes se asienten en superficies. 5.Enfriamiento de la broca. 6.Lubricar la broca y barras. 7.Estabilizar las formaciones. 8.Controlar la presión del subsuelo. 9.Proporcionar la flotación y soporte a la sarta y a la tubería de ademe. 10.Promover la máxima recuperación de datos.

6 REQUERIMIENTOS DE FLUIDOS DE PERFORACION AGUA PRETRATAMIENTO DEL AGUA EQUIPO ADECUADO DE MEZCLADO MONITOREO DE LAS ROPIEDADES DEL FLUIDO DE PERFORACION MANTENIMIENTO DE LAS CONCENTRACIONES ADECUADAS DE LOS PRODUCTOS. Ph, con valor entre 8 y 9 Contenido de calcio (dureza) menor a 150 ppm Contenido de cloruros (sales) menor a 500 ppm Contenido de cloro menor a 150

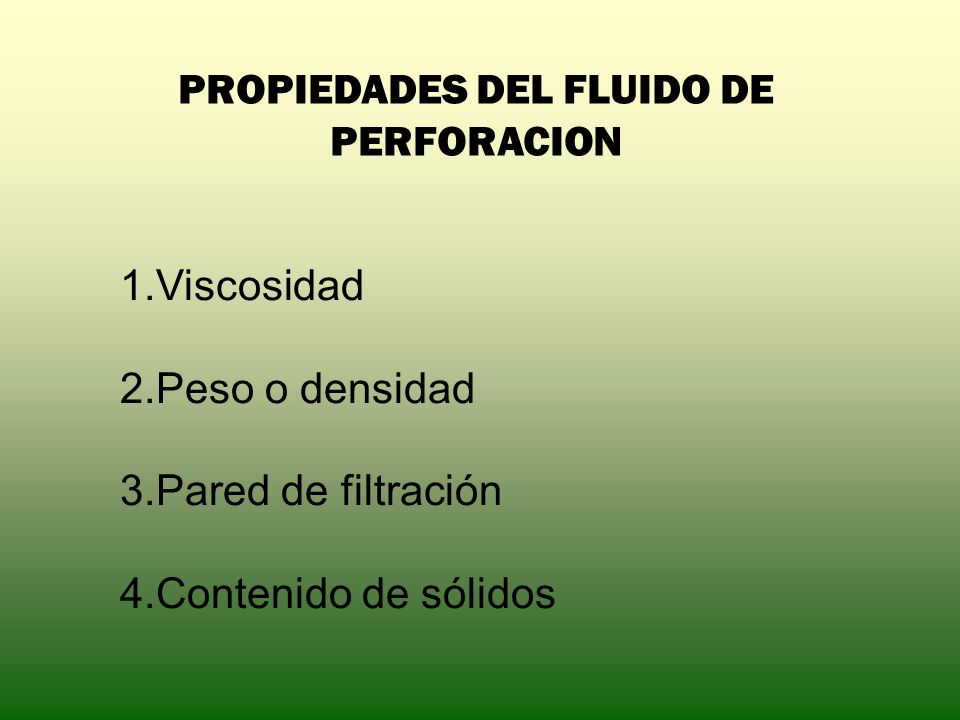

7 PROPIEDADES DEL FLUIDO DE PERFORACION 1.Viscosidad 2.Peso o densidad 3.Pared de filtración 4.Contenido de sólidos

8 PRUEBAS BASICAS DE FLUIDOS DE PERFORACION -Densidad -Viscosidad -Reología -Filtración estándar API -Contenido de arena -Determinación del PH

9 LABORATORIO PARA MONITOREO DE LODOS

10 ADITIVOS PARA FLUIDOS DE PERFORACION 1.Estabilizar las propiedades de lodo. 2.Aditivos para proporcionar las propiedades requeridas. -Barita -Bentonita -Polímeros -Adelgazantes -Agentes de control de filtración -Materiales de perdida de circulación -Químicos especiales

11 ORDEN DE MEZCLADO Al agua previamente tratada, agregar: 1)Bentonita 2)Polímeros 3)Surfactantes 4)Productos especiales

12 SELECCIÓN DE UN FLUIDO DE PERFORACION Considerar: 1. Propósito primario del programa 2. Rocas a perforar 3. Sitio de perforación 4. Capacidades y limitaciones del equipo de perforación 5. Experiencia, entrenamiento y actitudes del personal. 6. Soporte Técnico del proveedor Lodos de arcilla con base agua Lodos de polímeros Polímeros:Estabilizadores, viscosificadores, floculantes y lubricantes.

13 FLUIDOS DE PERFORACION PROBLEMAS MAS COMUNES EN LA PERFORACION CON DIAMANTE Derrumbe de las paredes del pozo 1.Pegada de tubería 2.Perdida de circulación 3.Agua a presión 4.Falta de recuperación de muestra

14 USO CORRECTO DE PRODUCTOS Viscosificadores Agregar bentonita-Aus-Gel, Aus-Ben. Polímeros-Liqui-Pol, Aus-Trol, Bio-Vis, Amc-Pac L, Amc-Pac R, CR 650. Adelgazantes y Defloculantes Aus-Thin, Aus-Lig, Aus-Fos, Liqui-sperse and Aus-floc. Densidad Aumentar - agregar barita, sal, sólidos de perforación. Disminuir - dilución, asentamiento, floculantes, Equipo de control de sólidos. Filtración y pared de filtración Incrementar contenido de bentonita – Aus-Gel, Aus-Ben, Amc-Pac R, Amc-Pac L, Aus-Trol, Aus-Dex. pH Elevar con Soda Caústica o Soda Ash Dureza por Calcio Tratamiento de agua con Soda Ash. Tratamiento de lodo contaminado con Soda Ash, Bicarbonato, o Soda Caústica. (Precaución en sistemas de lodos base polímeros).

15 Los materiales de pérdida de circulación pueden dividirse en las siguientes categorías. ProductoDescripciónAplicación Aus-Plug corePolímero GranuladoFracturas y Vacíos en diamante Cáscaras de semillas de algodón Adecuada para perforación rotaria en formaciones fracturadas, con pérdida total de lodo, en perforación con diamante puede usarse con cuidado. KwiksealMezcla de fibras, hojuelas, gránulos - fino, mediano y grueso Ideal para remediar pérdidas atribuibles a fracturas y vacíos. ShursealFibra orgánica desmenuzada Adecuada para una variedad de zonas de pérdida en núcleo con diamante

16 CONTROL DE SÓLIDOS Exceso de sólidos: Alta densidad del lodo Alta viscosidad Giro de sólidos dentro de las barras Pared de filtración gruesa Alto contenido de arena Control: Removido mecánico - Cedazos vibrantes - Hidrociclones - Centrifugas

17 PERSONAL AMC Ing. Manuel Morales Lic. Diana Hernández Lic. Fernando Magallanes Ing. Humberto Limón COMINSATel. (878)

18 GRACIAS
