TRABAJOS EN ESPACIOS CONFINADOS

Presentación del tema: "TRABAJOS EN ESPACIOS CONFINADOS"— Transcripción de la presentación:

1 TRABAJOS EN ESPACIOS CONFINADOS

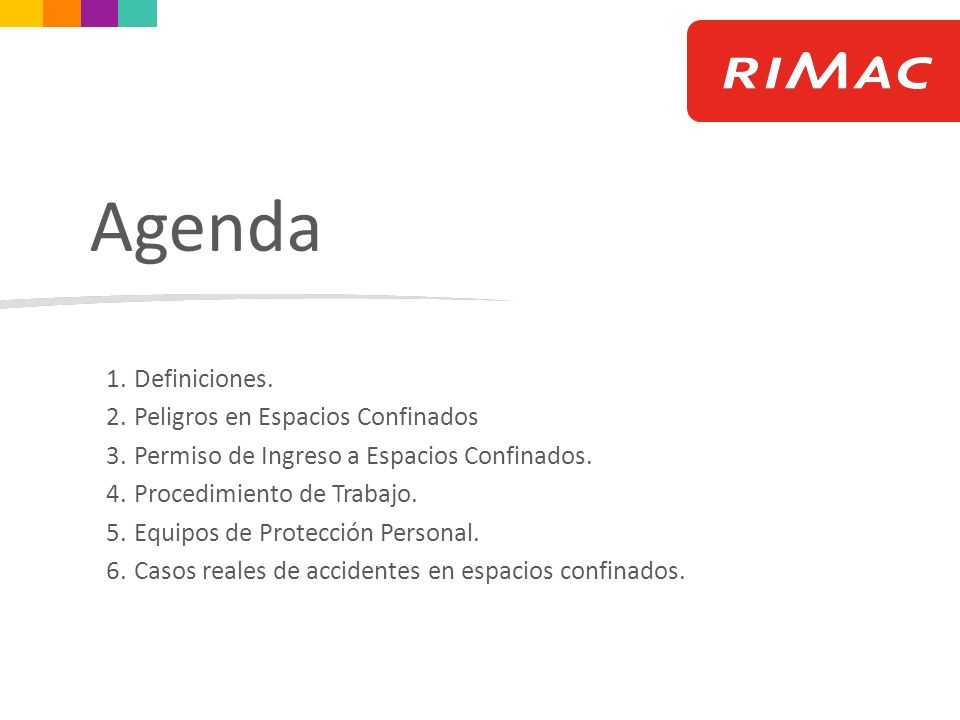

2 Definiciones. Peligros en Espacios Confinados Permiso de Ingreso a Espacios Confinados. Procedimiento de Trabajo. Equipos de Protección Personal. Casos reales de accidentes en espacios confinados.

3 Definición de espacio confinado
Un lugar que tiene accesos de entrada o salida limitados. No tiene ventilación natural o es limitada. No está diseñado para ser ocupado por personas. Tiene, o puede generarse, una atmósfera peligrosa. Puede contener un material peligroso. Puede tener deficiencia o exceso de oxígeno. Tiene una configuración interna que puede inmovilizar o asfixiar a la persona entrante.

4 Definición de OSHA: Zanjas Reactores Chimeneas Tanques Calderas
Es lo suficientemente grande y configurado de tal manera que un trabajador pueda entrar, de cuerpo entero en su interior y desempeñar una tarea asignada. Zanjas Chimeneas Calderas Depósitos Silos Bóvedas etc. Reactores Tanques Quemadores Tubos Ductos Alcantarillas

5 Trabajo en espacios confinados:
Se caracterizan por ser trabajos de frecuente entrada a intervalos irregulares, para realizar labores no rutinarias. No está diseñado para trabajos permanentes dentro del espacio confinado. Limpieza. Pintado. Reparación. Mantenimiento. Inspección.

6 Peligros en espacios confinados
Son generados por las condiciones especiales en que se ejecuta el trabajo. Atmosféricos Deficiencia de Oxígeno (< 19.5 % ) Atmósfera asfixiante Exceso de Oxígeno (> 23.5 % ) Atmósfera inflamable Gases o Vapores Inflamables Gases o Sustancias tóxicas Gases o Sustancias Irritantes Físicos Ruido / Vibración Aprisionamiento Hundimiento Iluminación Deficiente Radiaciones Temperatura

7 Estratificación de gases y vapores
Peso específico HIDRÓGENO (H2) 0,0797 HELIO (He) 0,1237 METANO (CH4) 0,6 ACETONA () 0,791 ACETILENO (C2H2) 0,908 MONÓXIDO DE CARBONO (CO) 0,97 AIRE 1,00 NITRÓGENO (N2) 1,16 SULFURO DE HIDRÓGENO (SH2) 1,19 ARGÓN (Ar) 1,4 PROPANO (C3H8) 1,522 DIÓXIDO DE CARBONO (CO2) 1,53 BUTANO (C4H10) 2,009 ANHIDRIDO SULFUROSO (SO2) 2,26 CLORO (Cl) 2,47 MÁS LIGEROS MÁS PESADOS

8 Atmósfera asfixiante Fuga de gases
Cuando el oxígeno contenido en el aire dentro del espacio confinado es menor a 19.5% en volumen Fuga de gases El oxígeno puede ser consumido por combustión, oxidación, reacciones secundarias y otros procesos naturales o artificiales El número de personas, el tiempo que permanezcan en el interior, así como la actividad desempeñada afectarán el nivel de oxígeno El oxígeno puede ser desplazado por otros gases La falta de oxígeno puede causar la muerte o daños cerebrales Oxígeno al 19,5 % LA DEFICIENCIA DE OXÍGENO INICIALMENTE PUEDE PRODUCIR SENSACIÓN DE FELICIDAD O BIENESTAR (EUFORIA), Y LA PERSONA SE OLVIDA QUE SE ENCUENTRA EN “PELIGRO”

9 EFECTOS Y SÍNTOMAS A PRESIÓN ATMOSFÉRICA
Efectos potenciales de atmósferas con deficiencia de oxígeno OXÍGENO % EN VOLUMEN EFECTOS Y SÍNTOMAS A PRESIÓN ATMOSFÉRICA 19,5 % NIVEL MÍNIMO PERMISIBLE DE OXÍGENO 15 – 19% DECRECE LA HABILIDAD PARA TRABAJAR ARDUAMENTE 12 – 14% LA RESPIRACIÓN AUMENTA CON EL TRABAJO, SE ACELERA EL PULSO Y SE AFECTA LA COORDINACIÓN, PERCEPCIÓN O JUICIO 10 – 12% INCREMENTA LA TASA DE RESPIRACIÓN, JUICIO POBRE Y LABIOS AZULES (CIANOSIS) 8 – 10% PÉRDIDA MENTAL, DESMAYO, PÉRDIDA DEL CONOCIMIENTO, ROSTRO PÁLIDO Y LABIOS AZULES 6 – 8% 8 MIN. 100% FATAL, 6 MIN. 50% FATAL, 4 – 5 MIN. SE RECUPERAN CON TRATAMIENTO 4 – 6% COMA EN 40 SEGUNDOS, CONVULSIONES, CESA LA RESPIRACIÓN, MUERTE

10 Enriquecimiento de oxígeno
Peligros Atmosféricos Enriquecimiento de oxígeno La deficiencia de oxígeno está asociado a la asfixia. Las concentraciones de oxigeno < 19.5 % por volumen pueden ser a causa del consumo o desplazamiento de éste en el medio ambiente. La deficiencia de oxígeno puede estar causada por combustión, descomposición , oxidación de metales o por la inertización de gases.

11 Presencia de gases y vapores inflamables
Peligros Atmosféricos Presencia de gases y vapores inflamables Atmósferas que contienen una mezcla de gases o vapores inflamables y aire que pueden producir incendio y/o explosión de acuerdo al porcentaje de mezcla. Estas atmósferas pueden pasar por tres niveles: Si la mezcla de gas es < LEL (límite inferior de explosión). Si la mezcla de gas es > UEL (límite superior de explosión). Valores entre LEL y UEL (Punto Crítico). La mezcla de gases y vapores inflamables debe ser 0% del límite inferior de explosividad (LEL).

12 Mezcla Aire y Gas combustible
Peligros Atmosféricos Presencia de gases y vapores inflamables Mezcla Aire y Gas combustible Si la mezcla de gas es < LEL, la ignición no es posible porque la mezcla es demasiado pobre para arder. No hay suficiente gas combustible en el aire. EXPLOSIVA Si la mezcla es > UEL, la ignición no es posible porque la mezcla será demasiado "rica“. Tiene mucho gas combustible y no suficiente aire. MEZCLA INFLAMABLE Lower Explosion Limit Upper Explosion Limit

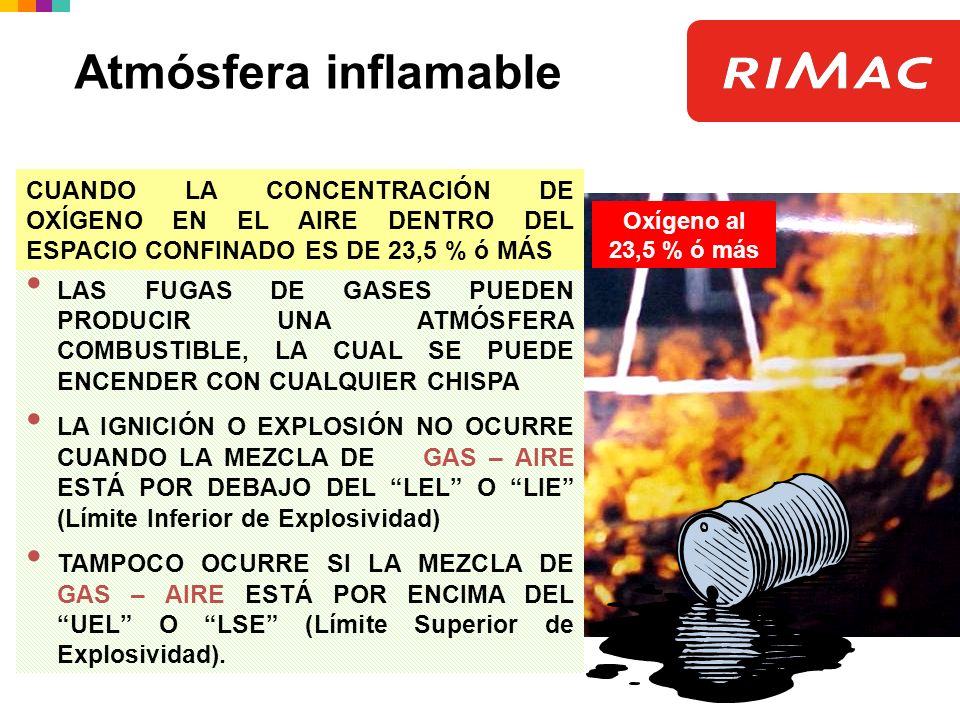

13 Atmósfera inflamable CUANDO LA CONCENTRACIÓN DE OXÍGENO EN EL AIRE DENTRO DEL ESPACIO CONFINADO ES DE 23,5 % ó MÁS Oxígeno al 23,5 % ó más LAS FUGAS DE GASES PUEDEN PRODUCIR UNA ATMÓSFERA COMBUSTIBLE, LA CUAL SE PUEDE ENCENDER CON CUALQUIER CHISPA LA IGNICIÓN O EXPLOSIÓN NO OCURRE CUANDO LA MEZCLA DE GAS – AIRE ESTÁ POR DEBAJO DEL “LEL” O “LIE” (Límite Inferior de Explosividad) TAMPOCO OCURRE SI LA MEZCLA DE GAS – AIRE ESTÁ POR ENCIMA DEL “UEL” O “LSE” (Límite Superior de Explosividad).

14 COMBUSTIBLES LÍQUIDOS
Composición del fuego COMBUSTIBLES LÍQUIDOS

15 Triángulo del fuego COMBUSTIÓN NO HAY COMBUSTIÓN COMBUSTIBLE CALOR
OXÍGENO OXÍGENO COMBUSTIÓN NO HAY COMBUSTIÓN

16 Pirámide del fuego OXÍGENO COMBUSTIBLE CALOR REACCIONES EN CADENA

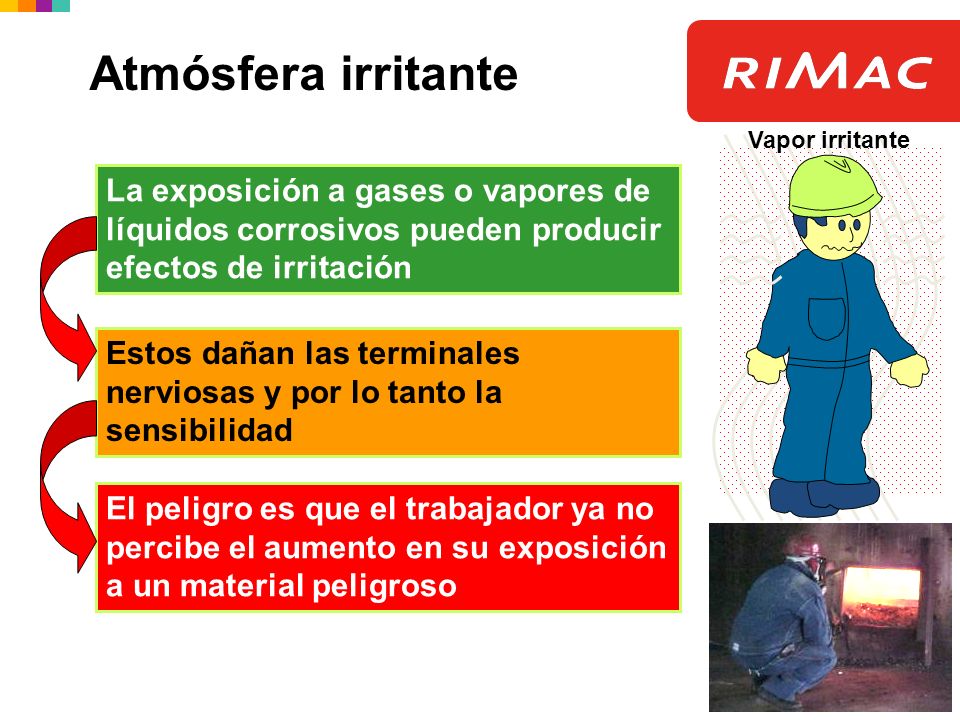

17 Atmósfera irritante Vapor irritante La exposición a gases o vapores de líquidos corrosivos pueden producir efectos de irritación Estos dañan las terminales nerviosas y por lo tanto la sensibilidad El peligro es que el trabajador ya no percibe el aumento en su exposición a un material peligroso

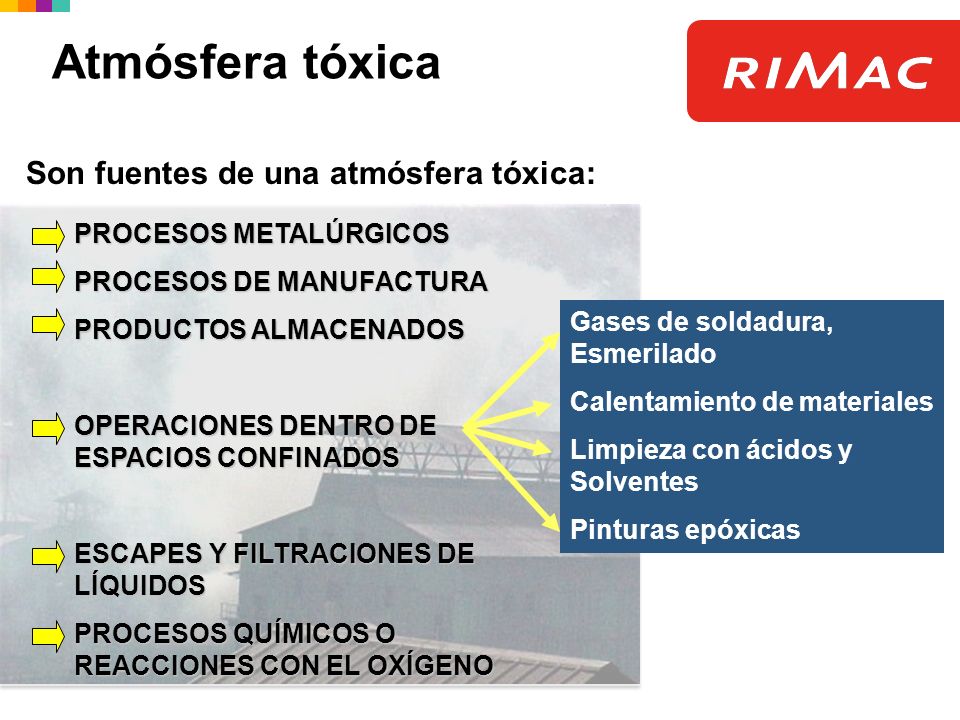

18 Atmósfera tóxica Son fuentes de una atmósfera tóxica:
PROCESOS METALÚRGICOS PROCESOS DE MANUFACTURA PRODUCTOS ALMACENADOS OPERACIONES DENTRO DE ESPACIOS CONFINADOS ESCAPES Y FILTRACIONES DE LÍQUIDOS PROCESOS QUÍMICOS O REACCIONES CON EL OXÍGENO Gases de soldadura, Esmerilado Calentamiento de materiales Limpieza con ácidos y Solventes Pinturas epóxicas

19 Causas frecuentes de los accidentes
ASFIXIAS Por deficiencia de oxígeno Fermentaciones de materiales orgánicos diversos en el interior. Trabajos de soldadura, calentamiento, corte, etc. Absorción en lechos filtrantes de carbón activo húmedo en reparación de depósitos de filtración de agua. Oxidación de la superficie metálica interior de tanques. Desplazamiento de oxígeno por Desprendimiento de anhídrido carbónico (CO2) en fermentaciones orgánicas aeróbicas en alcantarillas, tanques de almacenamiento, pozos, túneles, silos, etc. Desprendimiento de metano (CH4) productos de fermentaciones orgánicas anaeróbicas en fosas sépticas, redes de alcantarillado, digestores de depuración de aguas residuales, etc. Aporte de gases inertes en operaciones de purgado o limpieza de depósitos no ventilados posteriormente.

20 Causas frecuentes de los accidentes
INCENDIO Y EXPLOSIÓN Atmósfera inflamable con focos de ignición diversos Desprendimiento de productos inflamables. Vapores de disolventes y sustancias inflamables en trabajos de pintado y limpieza de tanques. Limpieza con gasolina u otras sustancias inflamables. Trabajos de soldadura u oxicorte en recintos que contengan o hayan contenido sustancias inflamables. Descargas electrostáticas en el transvase de líquidos inflamables. Sustancias comburentes Añadido de oxígeno para “mejorar” la calidad del aire respirable en el interior de tanques. Empleo de oxígeno o aire comprimido en equipos de bombeo introducido en el interior de depósito. Liberación de productos inflamables. Se conocen casos de accidentes en que una limpieza incompleta no evitó la liberación de gases absorbidos en las paredes de recipientes metálicos.

21 Causas frecuentes de los accidentes
INTOXICACIONES Reacciones con generación de gases peligrosos Se han producido accidentes a partir del sulfuro y utilizar posteriormente sustancias ácidas como agentes desincrustantes y de limpieza. Liberación de gas cloro en trabajos de limpieza. Liberación de óxidos nitrosos por la reacción de sustancias oxidantes como los nitritos en contacto con sustancias orgánicas. Presencia de monóxido de carbono Recintos en que se hayan producido procesos de combustión incompleta. Materiales peligrosos generados durante el trabajo. Trabajos de soldadura y oxicorte, por ejemplo el corte de pernos con contenido en cadmio. Existencia de materiales peligrosos en el recinto Procedentes del propio proceso productivo o de residuos. Cloro

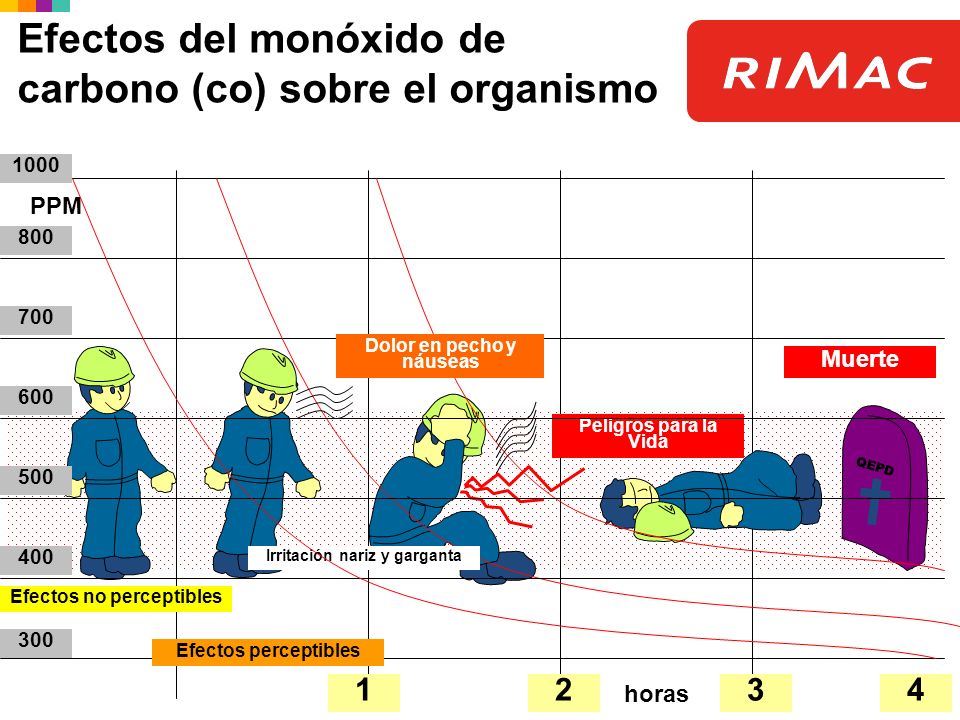

22 Efectos del monóxido de carbono (co) sobre el organismo
1000 PPM 800 700 Dolor en pecho y náuseas Muerte 600 QEPD Peligros para la Vida 500 400 Irritación nariz y garganta Efectos no perceptibles 300 Efectos perceptibles 1 2 3 4 horas

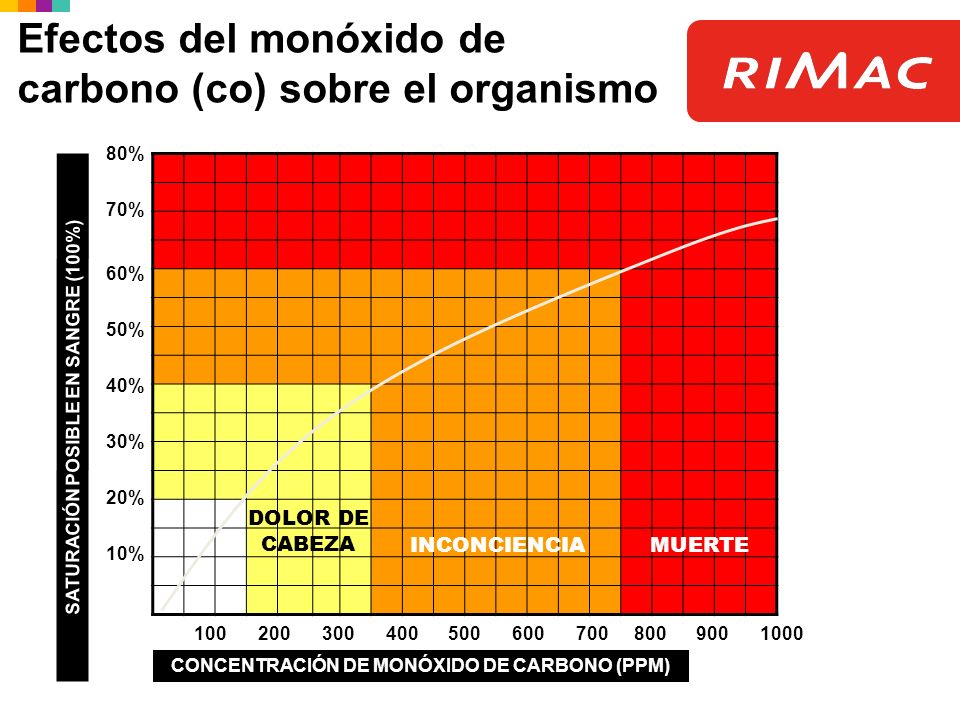

23 Efectos del monóxido de carbono (co) sobre el organismo
80% 70% 60% 50% 40% SATURACIÓN POSIBLE EN SANGRE (100%) 30% 20% DOLOR DE CABEZA INCONCIENCIA MUERTE 10% 100 200 300 400 500 600 700 800 900 1000 CONCENTRACIÓN DE MONÓXIDO DE CARBONO (PPM)

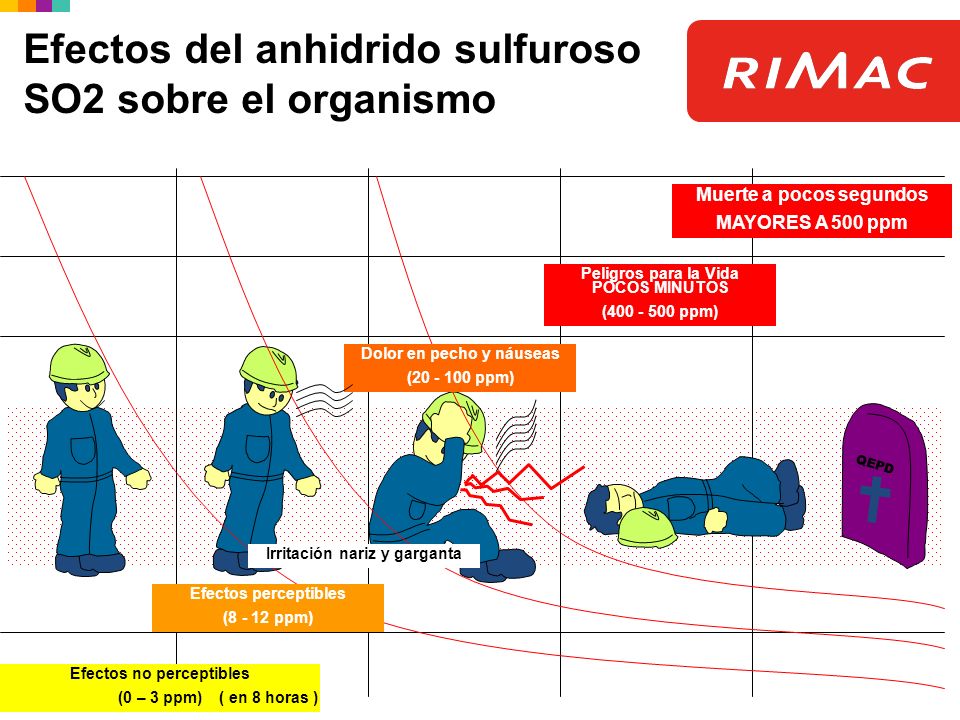

24 Efectos del anhidrido sulfuroso SO2 sobre el organismo
Muerte a pocos segundos MAYORES A 500 ppm Peligros para la Vida POCOS MINUTOS ( ppm) Dolor en pecho y náuseas ( ppm) QEPD Irritación nariz y garganta Efectos perceptibles ( ppm) Efectos no perceptibles (0 – 3 ppm) ( en 8 horas )

25 Permiso escrito para ingreso a espacios confinados
El permiso establece las precauciones necesarias, monitoreo de gas, aislamientos, los procedimientos de entrada requeridos, así como el trabajo a ejecutar para controlar todos los riesgos de daños a la salud o de lesiones del personal que efectúe el trabajo dentro del espacio confinado. PELIGRO Espacio confinado Para realizar trabajos en espacios confinados se requiere de un Permiso escrito PELIGRO PELIGRO PELIGRO

26 Objetivos del permiso Garantizar la integridad física de los trabajadores. Especificar las medidas que se deben aplicar: aislamiento de equipo, uso del equipo de protección personal y otros. Detectar y controlar los riesgos potenciales de cada actividad y tarea. Asegurar que el trabajo esté autorizado antes de iniciarlo. Asegurar que los supervisores estén conscientes de las actividades de trabajo a desarrollar en sus áreas de responsabilidad. Proporcionar un procedimiento formal para suspender el trabajo antes de terminarlo o cuando éste continua después del final del día o cuando los signatarios del permiso cambiaron. Asegurar que se hayan cumplido con todos los procedimientos.

27 Monitoreo de la atmósfera interior
Antes de ingresar, monitorear la atmósfera del espacio confinado para determinar los niveles de OXÍGENO, INFLAMABILIDAD y cualquier contaminante presente. El monitoreo debe efectuarse en todo el ambiente del espacio confinado. Safety is # 1! NIVEL DE OXÍGENO Pruebas de: INFLAMABILIDAD DE GASES, VAPORES O NEBLINAS MATERIALES PELIGROSOS

28 Monitoreo de la atmósfera interior
Se debe monitorear el espacio confinado para determinar las condiciones en que se encuentra. Determinar primero la concentración de oxígeno. Los parámetros son: 19.5% a 23.5%. Determinar presencia de gases o vapores tóxicos, CO, SO2, H2S, LEL, H3As. Rellenado del formato de autorización de ingreso (permiso) por el técnico de ventilación, visado por el Jefe de Planta o guardia y los ingresantes.

29 Monitoreo de la atmósfera interior
Si el tanque o recipiente ha contenido un producto inflamable o combustible o contiene residuos o lodos que pueda liberar gases o vapores inflamables o nocivos, se hará una prueba de la atmósfera antes de entrar. Inspeccionar el espacio por cualquier peligro físico que pueda existir. Se requiere de monitoreo continuo. Los resultados pico serán registrados cada dos horas en el permiso de espacio confinado

30 Monitoreo de la atmósfera interior
Se deben tener considerados los respiradores para la entrada. El Departamento de Seguridad debe autorizar la entrada a un espacio confinado que contenga oxígeno fuera de los niveles especificados. Los gases o vapores tóxicos, sustancias corrosivas o nocivas pueden estar presentes aún cuando la de determinación de inflamabilidad sea negativa. Dependiendo de lo que el espacio confinado contenga, se harán pruebas adicionales para asegurar el control del riesgos de intoxicación y/o explosión.

31 ¿Por qué ocurren muertes en espacios confinados?
INGRESARON A UN ESPACIO CONFINADO DESCONOCIENDO LOS RIESGOS CONFIARON EN SUS SENTIDOS SUBESTIMARON EL PELIGRO NO TUVIERON VIGILANCIA PERMANENTE INTENTARON RESCATAR A OTROS COMPAÑEROS QEPD

32 Planificar la tarea y evaluar los riesgos
Procedimientos de Trabajo Planificar la tarea y evaluar los riesgos El Supervisor del trabajo coordina con las personas involucradas para le emisión del Permiso de Trabajo. Se toman las medidas de control, como por ejemplo: accesos y salidas, iluminación, ventilación, riesgos eléctricos, disposición de medios de rescate, disposición de equipos certificados a prueba de explosión y herramientas antichispas, etc.

33 Aislar el área de trabajo
Procedimientos de Trabajo Aislar el área de trabajo Evitar riesgos que puedan venir de zonas o sistemas adyacentes, cerrando válvulas, parando equipos, cortando el fluido eléctrico. Antes del ingreso se debe verificar el bloqueo de las fuentes de energía que pudieran afectar a los trabajadores ingresantes de acuerdo al Procedimiento de Bloqueo y Señalización.

34 Procedimientos de Trabajo
Limpiar y ventilar Limpiar con agua y vapor. Retirar los productos químicos peligrosos, dejar abierta la entrada hasta conseguir una ventilación suficiente o forzar mecánicamente la salida de gases antes de ingresar al espacio confinado.

35 Conocer el peligro: Monitoreo de la atmósfera interior
Procedimientos de Trabajo Conocer el peligro: Monitoreo de la atmósfera interior Exámenes atmosféricos serán realizados: Antes de ingresar al espacio confinado. Después de una adecuada limpieza y ventilación (si la ventilación es necesaria). Periódicamente cuando se esté realizando la tarea. Con mayor frecuencia si las condiciones así lo requieren. Monitor de Gases

36 Conocer el peligro: Monitoreo de la atmósfera interior
Procedimientos de Trabajo Conocer el peligro: Monitoreo de la atmósfera interior Una persona entrenada y autorizada realizará el monitoreo de la atmósfera interior, midiendo: Contenido de oxígeno: No menos de 19.5% ni más de 23.5%. Gases y vapores inflamables: 0% del límite inferior de explosividad (LEL). Gases tóxicos: De acuerdo al diseño y operación del espacio confinado. Empleado Certificado

37 Conocer el peligro: Monitoreo de la atmósfera interior
Procedimientos de Trabajo Conocer el peligro: Monitoreo de la atmósfera interior Aire bueno Verificar el aire en todos los niveles para confirmar que el espacio entero es seguro. Los resultados de los monitoreos deben ser registrados en el permiso. Si los resultados se ajustan a los valores límite estándares de Antamina, se procederá con el inicio de los trabajos. Aire pobre Aire mortal

38 Precauciones antes del ingreso
Procedimientos de Trabajo Precauciones antes del ingreso Antes de empezar el Supervisor de Trabajo debe verificar: La eficiencia y el buen sistema de comunicación entre el Vigía y la Central de Emergencias Antamina. Arneses y líneas de vida. Equipos de respiración, etc.

39 Precauciones antes del ingreso
Procedimientos de Trabajo Precauciones antes del ingreso Verificar las medidas de control aplicables. Los valores de los gases monitoreados en el espacio confinado son iguales a los medidos en el aire atmosférico limpio.

40 Procedimientos de Trabajo
Funciones del Vigía Debe estar presente durante la ejecución del trabajo y permanecer fuera del espacio confinado. Controlar el ingreso y salida del personal, y mantener contacto permanente con el personal dentro del espacio confinado. Tener disponible comunicación radial.

41 Procedimientos de Trabajo
Funciones del Vigía El Vigía deberá indicar evacuar al personal del espacio confinado si: No puede permanecer como Observador y no tiene quien pueda reemplazarlo. Se producen cambios en las condiciones en el interior o fuera del espacio que incremente el peligro o alarma de evacuación general.

42 Permiso de Ingreso

43 Permiso de Ingreso

44 Permisos de Ingreso Cada permiso debe ser específico para un espacio confinado, definiendo el área de trabajo individualmente. El permiso deberá permanecer en un lugar visible y cercano al área de ingreso. Los permisos de ingreso serán válidos solo para un turno de trabajo. Un nuevo permiso deberá ser emitido si el trabajo continua en las siguientes guardias. Todos los permisos serán cancelados si se produce alarma de emergencia. Para volver a ingresar al espacio confinado se deberá emitir un nuevo permiso.

45 Equipos de Protección Personal
Los trabajadores deben tener a su disposición Equipos de Protección Personal adecuados, en buenas condiciones y ser instruidos sobre su correcto uso. Pueden ser : Arnés y Línea de vida Respirador

46 Equipos de Protección Personal

47 Algunas tragedias ocurridas
1973 Dos muchachos murieron envenenados con monóxido de carbono cuando ellos entraron a la bodega de un barco después que hicieran un mantenimiento. 1974 Dos hombres murieron intoxicados con monóxido de carbono, luego que ingresaron a un tanque de agua para operar una bomba a petróleo, La operación de cada bomba es completamente segura en un área abierta, pero extremadamente peligrosa dentro de un espacio confinado.

48 1975 Un trabajador que ingresó a limpiar las paredes interiores de un tanque de 6 m. de alto por 5 m de diámetro con algunos solventes orgánicos, hecha la primera parte del trabajo salió después de 15 minutos para proveerse de más solventes. Luego de 10 minutos regresó a su trabajo encontrando la muerte 30 minutos más tarde. La causa fue la alta concentración de los vapores del solvente que se evaporaron en toda la superficie de limpieza.

49 1981 En la fundición de La Oroya un mecánico ingresó al ducto de aire primario del horno de plomo N° 2 a realizar un trabajo de inspección sin advertir el peligro de alta concentración de monóxido de carbono acumulado en el ducto. El Supervisor al enterarse que su mecánico no salía del ducto y en su afán de salvarle la vida ingresó a auxiliarlo sin lograr su objetivo. El Supervisor y el mecánico murieron a sólo 2 metros de haber ingresado.

50 1984 Tres hombres murieron al inhalar gases peligrosos cuando reparaban la bodega de un barco 1989 Dos pescadores murieron en el cuarto frigorífico por causa de los gases del lago.

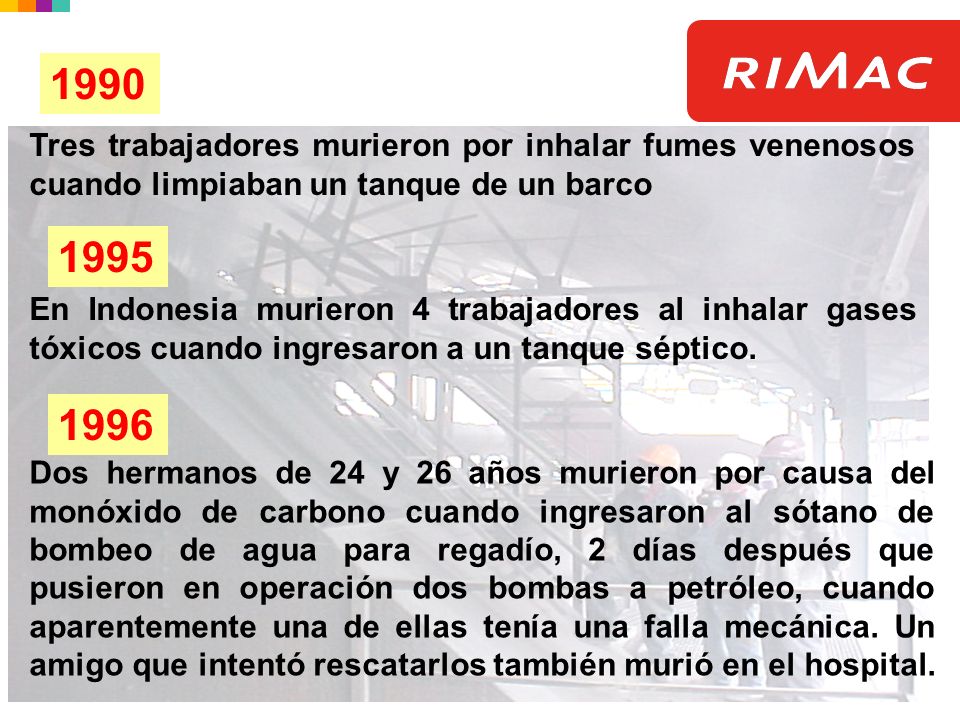

51 1990 Tres trabajadores murieron por inhalar fumes venenosos cuando limpiaban un tanque de un barco 1995 En Indonesia murieron 4 trabajadores al inhalar gases tóxicos cuando ingresaron a un tanque séptico. 1996 Dos hermanos de 24 y 26 años murieron por causa del monóxido de carbono cuando ingresaron al sótano de bombeo de agua para regadío, 2 días después que pusieron en operación dos bombas a petróleo, cuando aparentemente una de ellas tenía una falla mecánica. Un amigo que intentó rescatarlos también murió en el hospital.

52 1997 Dos trabajadores murieron por causa del monóxido de carbono que se generó cuando fumaron dentro de un silo que contenía pedazos de madera. El silo tenía una ventana a 3 metros por encima del piso al que se accedía por una escalera. 1998 En la planta de Cadmio un trabajador cayó al tanque de precipitación de 2.3 metros de alto por 2.47 metros de diámetro que contenía solución de ácido sulfúrico y vapores de arsina. Ocho días después el trabajador murió por múltiples quemaduras de ácido y por inhalación de arsina.

53 RECUERDA: TÚ NO PUEDES VER, SENTIR U OLER ATMÓSFERAS PELIGROSAS POR ELLO, ASEGÚRATE QUE SE HAYAN CUMPLIDO CON TODOS LOS PROCEDIMIENTOS... SE TRATA DE TU VIDA. ...GRACIAS

54 Trabajos en espacios confinados
Muchas Gracias
