Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE MATERIALES QUE SE UTILIZARÁN TR 1 - 1 MP Manual del Participante MD Material de Distribución MR Material.

Presentaciones similares


Presentación del tema: "Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE MATERIALES QUE SE UTILIZARÁN TR 1 - 1 MP Manual del Participante MD Material de Distribución MR Material."— Transcripción de la presentación:

1 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE MATERIALES QUE SE UTILIZARÁN TR MP Manual del Participante MD Material de Distribución MR Material de Referencia

2 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE CURSOS DEL ÁREA FUEGO Y AGUA FUEGO AGUA MEDIOS DE EXTINCIÓN TR 1 - 2

3 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCION 2 DEFINICIÓN Y TIPOS DE FUEGO

4 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE EL FUEGO Reacción química que tambien es conocida con el nombre de combustión. TR 2 - 1

5 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE EL TRIÁNGULO DEL FUEGO TR 2 - 2

6 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE COMBUSTIBLE TR 2 - 3

7 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-4 OXÍGENO

8 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-5 Combustible + Oxígeno + Calor FUEGO INCANDESCENTE

9 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-6 FUEGO INCANDESCENTE (brasas – rescoldo) TRIÁNGULO DEL FUEGO

10 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-7 En el fuego sin llama o incandescente la cantidad de oxígeno que participa en la combustión es relati- vamente pequeña.

11 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-8

12 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-9

13 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TETRAEDRO DEL FUEGO TR 2-10 COMBUSTIBLE OXÍGENOCALOR REACCIÓN EN CADENA

14 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-11 Cuando se inicia la combustión, el calor que se produce es transmitido a sus alrededores, provocando un aumento de la actividad de las moléculas de la materia que se encuentra en el área.

15 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR La llama es producida por vapores o gases que están ardiendo aún cuando originalmente se trata de combustibles sólidos o líquidos.

16 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR RADIACIÓN DE CALOR COMBUSTIÓN DE LOS VAPORES LLAMAVAPORIZACIÓN

17 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2 -14

18 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2 -15

19 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 2-16 El fuego produce energía térmica que se transmite al medio ambiente que lo rodea.

20 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR EQUILIBRIO TÉRMICO Energía térmica PRODUCIDA Energía térmica DISIPADA

21 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Si el calor generado supera al calor disipado, el fuego aumenta. Si el calor generado es inferior al disipado, el fuego disminuye.

22 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCIÓN 3 LOS COMBUSTIBLES

23 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 3 -1 COMBUSTIBLE Sustancia que se quema u oxída en forma lenta, rapida o instántanea. Toda sustancia susceptible de arder.

24 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 3 -2 ESTADO FÍSICO DE LOS COMBUSTIBLES SÓLIDO LÍQUIDO GASEOSO

25 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE COMBUSTIBLES SÓLIDOS Carbón vegetal, plásticos, grasas, aluminio, magnesio, titanio, papel, textiles, madera, elementos no metálicos que al combinarse con el oxígeno arden (fósforo, azufre) TR 3 -3

26 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR CIERTOS SÓLIDOS FINAMENTE PULVERIZADOS PUEDEN ARDER VIOLENTAMENTE

27 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 3 -5 COMBUSTIBLESLÍQUIDOS

28 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR LOSCOMBUSTIBLESLÍQUIDOS Tienen volumen. Carecen de forma propia. Adoptan laforma del recipiente que los contiene. Pueden ser transvasijados.

29 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR COMBUSTIBLESGASEOSOS

30 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR COMBUSTIBLESGASEOSOS Acetileno, amoníaco, butano,hidrógeno, metano, propano.

31 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR LOS COMBUSTIBLES GASEOSOS SON LOS DE MAYOR PELIGROSIDAD

32 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR ESCAPE DE GAS DE GRAN VOLUMEN SIN LLAMA Evacuación inmediata del área y aislamiento del sector. Peligro ante chispas.

33 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR ESCAPE DE GAS CON LLAMA ¡ NO APAGAR ! La extinción sólo puede intentarse en condiciones especiales, con asesoría experimentada y utilizando personal y equipos especializados.

34 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR NO ES GARANTÍA DE SEGURIDAD Algunos gases penetran al organismo a través de la piel, por lo que un equipo de respiración autónomo.

35 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR TEMPERATURA DE GASIFICACIÓN La temperatura a la cual un combustible sólido o líquido desprende vapores en cantidad suficiente para formar una mezcla inflamable con el aire ambiente y permitir la combustión.

36 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR TEMPERATURA DE GASIFICACIÓN 38º C 20º C QUEROSENO QUEROSENO GASOLINA

37 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE Liquido inflamable: temperatura de Gasificación inferior a 37º C. Ejemplo: gasolina, alcohol etílico. Liquido combustible: Temperatura de Gasificación igual o superior a 37º C. Ejemplo: queroseno, petróleo. TR 3 -15

38 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 3-16 TEMPERATURA DE IGNICIÓN Temperatura mínima a la cual los vapores del combustible comienzan a arder.

39 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR TEMPERATURA DE IGNICIÓN

40 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR LÍMITE INFERIOR DE INFLAMABILIDAD (Lower Flame limit LFL) Cuando el porcentaje de gas en la mezcla con el aire es menor que cierto límite, la combustión no se produce. Se habla de una mezcla pobre en gases combustibles (falta gas combustible)

41 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE Cuando el porcentaje de gas en la mezcla con el aire excede un límite superior, no habrá combustión. Corresponde a una mezcla rica en gases combustibles (lo que falta es oxígeno) TR LÍMITE SUPERIOR DE INFLAMABILIDAD (Upper Flame limit UFL)

42 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR RANGO DE INFLAMABILIDAD O= Oxígeno = Gas combustible

43 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE PESO ESPECÍFICO RELATIVO DE UN LÍQUIDO TR Relación entre el peso de un líquido y el peso de igual volumen de agua, al cual se le asigna el valor 1. 1 litro de agua pesa 1 kilogramo

44 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 3 – 22 MISCIBILIDAD Capacidad de líquidos de mezclarse entre sí en forma homogénea.

45 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Una molécula es polar cuando un extremo de ella tiene carga positiva (+) y el otro carga negativa (-)

46 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE GASOLINA TR El agua no es miscible con gasolina AGUA

47 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR DENSIDAD DE VAPORES La desnsidad de los vapores es la relación entre el peso de una sustancia en estado gaseoso o de vapor, y el peso de igual volumen de aire.

48 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCIÓN 4 TRANSFERENCIAS DE CALOR

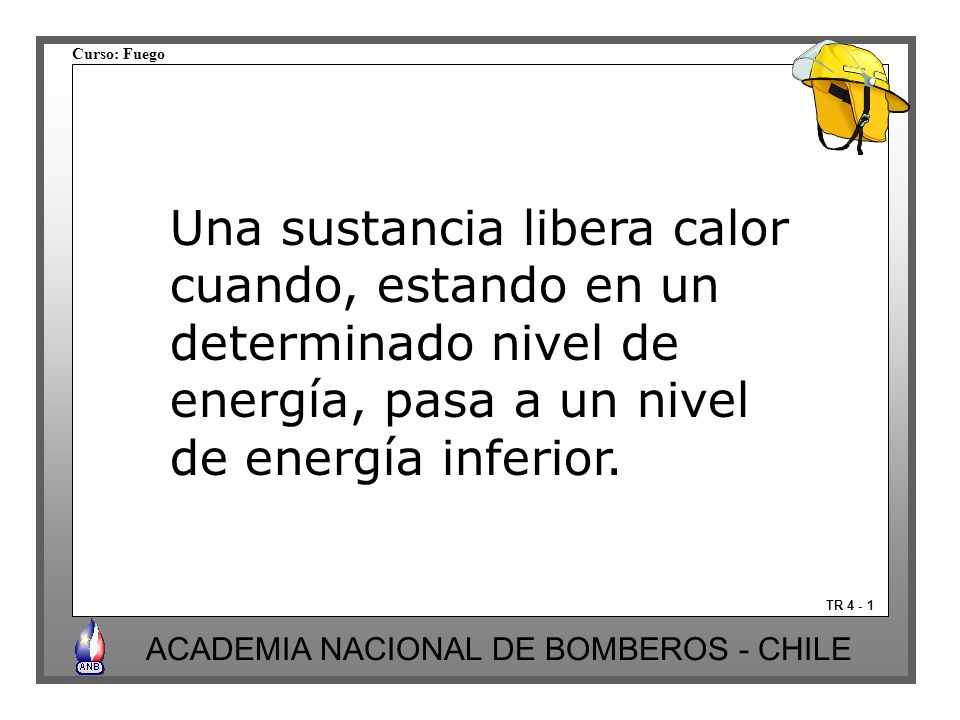

49 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Una sustancia libera calor cuando, estando en un determinado nivel de energía, pasa a un nivel de energía inferior.

50 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 4 -2 El peligro de incendio no depende tanto de la intensidad de calor que genere una fuente dada, sino de la relación que existe entre el calor generado y el calor disipado.

51 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR FORMAS EN QUE SE PUEDE GENERAR CALOR Acción mecánica Acción eléctrica Reacciones químicas exotérmicas Reacción nuclear

52 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 4 -4 FISIÓNNUCLEAR Ruptura de un núcleo atómico pesado con liberación de gran cantidad de calor.

53 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Unión de dos núcleos atómicos livianos para generar uno más pesado, con liberación de gran cantidad de calor. FUSIÓN NUCLEAR

54 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Conducción. Radiación. Convencción. FORMAS EN QUE SE PUEDE TRANSFERIR EL CALOR

55 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 4 -7 De la conductividad térmica de los materiales a través de los cuales está pasando el calor. Del área del medio conductor. La cantidad de calor transferida depende:

56 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCIÓN 5 EL OXÍGENO

57 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE EL OXÍGENO Sustancia no metálica, normalmente en estado de gas, que forma la parte respirable del aire. TR 5 -1

58 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE Muy abundante en la naturaleza. Incoloro, inodoro y no tiene sabor. Se combina con el hidrógeno para formar el agua. EL OXÍGENO TR 5 -2

59 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE EL AIRE TR 5 -3 Mezcla de 21% de oxígeno Y 78% de nitrógeno También contiene anhídrido carbónico, vapor de agua y los llamados gases inertes

60 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE NITRÓGENO TR 5 -4 Componente más abundante en el aire. Gas muy inactivo. No participa en combustión. Rebaja la concentración de oxígeno del aire.

61 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE La cantidad de calor que se genera en un incendio está en relación directa con la cantidad de oxígeno disponible: en la medida que limitemos dicha cantidad, disminuiremos la intensidad de la combustión. TR 5 - 5

62 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE OXIDACIÓN Reacción química en la cual una sustancia se combina con el oxígeno, proceso en el cual se libera calor. TR 5 - 6

63 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE EJEMPLOS DE OXIDACIÓN TR 5 -7 Secado de pinturas. En metales. Descomposición de sustancias vegetales. Deterioro de alimentos.

64 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE COMBUSTIÓN ESPONTÁNEA TR Es el resultado de reacciones químicas que generan un lento desprendimiento de calor causado por la oxidación de combustibles.

65 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCIÓN 6 EL INCENDIO

66 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE INCENDIO TR 6 -1 Fuego en descontrol, que pone en peligro la vida, la naturaleza, el medio ambiente y los bienes.

67 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE AMAGO: Fuego incipiente, descubierto y extinguido oportunamente. TR 6 -2 INCENDIO: Fuego en descontrol que pone en peligro la vida, la naturaleza, el medio ambiente y los bienes.

68 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE FASES DE UN INCENDIO TR Inicial o incipiente De generación de llamas (combustión libre) De rescoldo (arder sin llamas)

69 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE PRIMERA FASE: FASE INICIAL TR 6 - 4

70 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR SEGUNDA FASE: GENERACIÓN DE LLAMAS

71 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR TERCERA FASE: RESCOLDO

72 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 6 -7 TERCERA FASE: RESCOLDO Etapa de mayor riesgo: para penetrar el recinto, es indispensable aplicar técnicas de ventilación gradual, a fin de evitar la explosión de los gases combustibles o la propagación descontrolada del fuego.

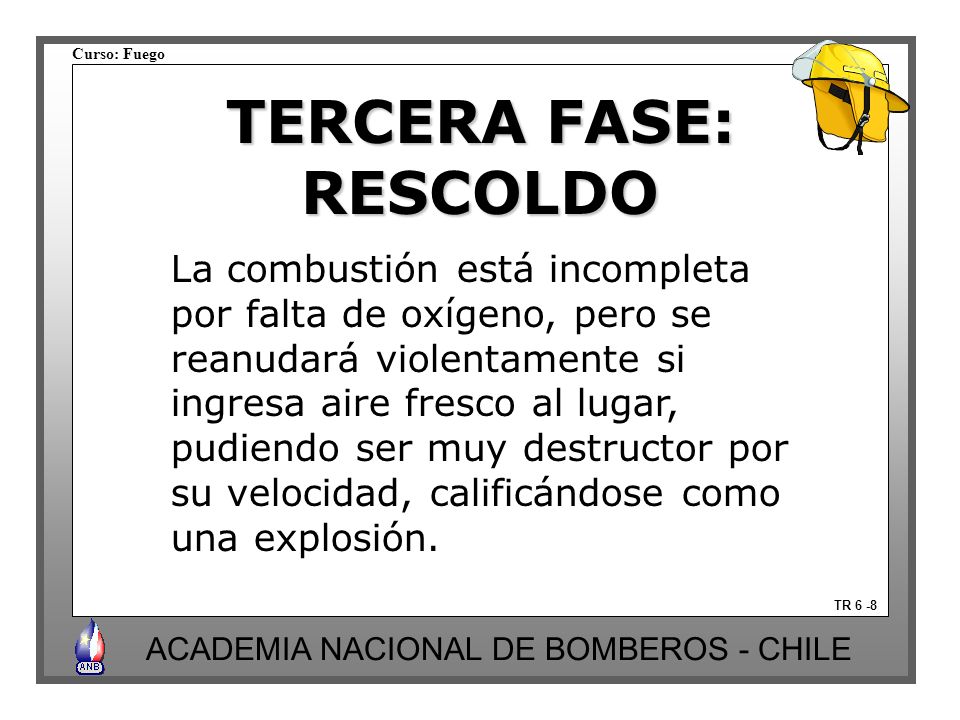

73 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR 6 -8 TERCERA FASE: RESCOLDO La combustión está incompleta por falta de oxígeno, pero se reanudará violentamente si ingresa aire fresco al lugar, pudiendo ser muy destructor por su velocidad, calificándose como una explosión.

74 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR TERCERA FASE: RESCOLDO Los riesgos de estas condiciones pueden minimizarse si se efectúa una ventilación adecuada.

75 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE Si hay un escape de gas con llama, ésta no se debe apagar. su extinción sólo puede intentarse en ciertas condiciones muy especiales, con asesoría capacitada y experimentada y utilizando personal y equipos adecuados. TR 6 -10

76 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE CARACTERÍSTICAS TR Gran cantidad de llamas. Poco desprendimiento de humo o su dispersión hacia lo alto. Combustión casi completa. Calor de acuerdo a la calidad del combustible y la velocidad de disipación en el medio ambiente.

77 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE FUEGOS CLASE A TR 6 -12

78 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE FUEGOS CLASE B TR 6 -13

79 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR FUEGOS CLASE C

80 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR FUEGOS CLASE D

81 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR COMBUSTIBLE REACCIÓN EN CADENA OXÍGENOCALOR

82 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE MÉTODOS DE EXTINCIÓN TR6 -17 Enfriamiento Sofocación Dispersion o aislación del combustible. Inhibición de la reacción en cadena.

83 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE POR ENFRIAMIENTO TR Uno de los elementos para lograr esto es el agua. Mangueras y extintores con agua son elementos que se emplean al utilizar este método.

84 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE POR SOFOCACIÓN TR En este caso, se actúa eliminando el oxígeno, con el cual el fuego ya no puede mantenerse.

85 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE POR DISPERSIÓN O AISLACIÓN DEL COMBUSTIBLE TR Los cortafuegos, en los pastizales, o el cierre de las llaves de paso de combustibles, son formas de aplicar este método.

86 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE POR INHIBICIÓN DE LA REACCIÓN EN CADENA TR Los extintores de polvo químico se emplean para cumplir esta finalidad.

87 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE PELIGROS PARA LA SALUD DE LOS BOMBEROS TR Gases de la combustión Calor Humo

88 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Los materiales combustibles más comunes que se encuentran en un incendio involucran azufre, madera, caucho,carne y pieles, los que además contienen carbono.

89 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR El calor, la falta de oxígeno y la formación de monóxido de carbono son los principales riesgos a que se ven enfrentados los bomberos en un incendio.

90 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE HUMO TR ES EL PRODUCTO VISIBLE DE UNA COMBUSTIÓN INCOMPLETA, NORMALMENTE TÓXICA.

91 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE LECCIÓN 7 REPASO GENERAL

92 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE OBJETIVOS TR Al finalizar esta lección se habrá logrado: 1.Completar la información entregada durante las lecciones y reforzar conceptos. 2. Responder las preguntas y aclarar las dudas formuladas por los participantes.

93 Curso: Fuego ACADEMIA NACIONAL DE BOMBEROS - CHILE TR Entregar información relativa al procedimiento de evaluación del curso. 4. Aclarar las dudas y situaciones almacenadas en la canasta. 5. Analizar las expectativas del curso. OBJETIVOS(cont.)
