Área de Procedimientos Bomberiles Lección Nº 3 Técnicas Ventilación

2 I. Introducción. OBJETIVOS:
Describir procedimiento para efectuar Ventilación vertical, horizontal, por presión positiva y por presión negativa, en sus dos formas: hidráulica y mecánica. Nombrar ventajas y desventajas de la Ventilación vertical, horizontal, por presión positiva y por presión negativa, en sus dos formas: hidráulica y mecánica. TR3-1

3 II. Desarrollo. Ventilación Natural TR3-2

4 Ventilación Mecánica o Forzada
TR3-3

5 Ventilación Forzada Ventajas Desventajas
Supera los Efectos que la humedad, el viento y la temperatura tienen sobre la ventilación Natural. Reduce el Tiempo de Ventilación. Mejora la Seguridad del Interior. Suplementar y/o complementar la Ventilación natural. Facilita el rescate de víctimas. Reduce daños por humo y fuego. Permite una rápida localización del fuego y posterior ataque. Requiere personal calificado.   Requiere una fuente de energía.  Su mala aplicación puede crear condiciones inseguras. Al ser mal aplicada puede aumentar el daño a la propiedad, pues si se ingresa aire en forma descontrolada puede intensificar el fuego. TR3-4

6 Ventilación Mecánica o Forzada
Por Presión Positiva (PPP) Por Presión Negativa (PPN) Hidráulica TR3-5

7 Para efectos de este curso utilizaremos el concepto de "presión positiva" a la inyección de aire desde el exterior al interior de un espacio confinado; "presión negativa" se refiere a la extracción o succión de aire desde un espacio confinado. El término presión positiva es redundante, pues siempre existe presión positiva, Asimismo, es un error el hablar de presión negativa, pues su inexistencia supondría un vacío. TR3-6

8 Ventilación por Presión Positiva VPP
TR3-7

9  Tamaño de las Salidas TR3-8

10  Tamaño de las Salidas TR3-9

11 Ubicación del Ventilador
TR3-10

12 Ubicación del Ventilador TR3-11

13 Ubicación del Ventilador
TR3-12

14 Consideraciones TR3-13

15 Ubicación del Ventilador
TR3-14

16 Consideraciones Al accionar un ventilador antes de abrir una salida se corre el riesgo de presurizar la estructura y llevar el fuego hacia lugares no deseados. TR3-15

17 Ventilación por Presión Positiva VPP
TR3-16

18 Ventilación por Presión Positiva VPP
TR3-17

19 Edificaciones de Varios Pisos
TR3-18

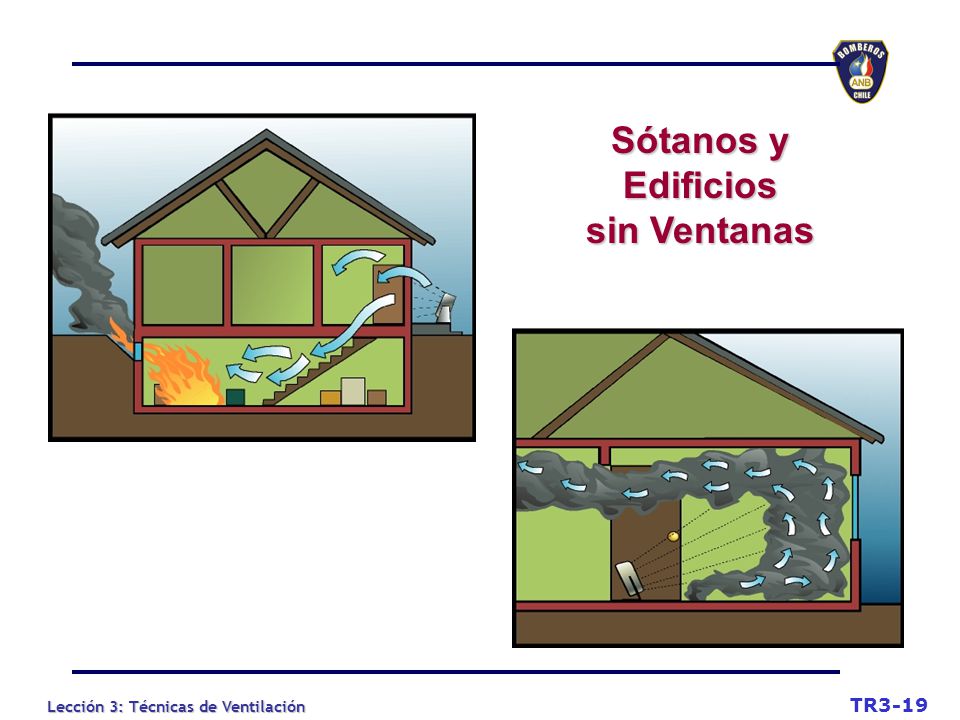

20 Sótanos y Edificios sin Ventanas
TR3-19

21 Ventilación por presión Positiva
Ventajas Desventajas Durante la instalación del sistema, los bomberos no se ven expuestos a humos, calor y gases contaminados. Efectiva y rápida extracción de humo y gases, tanto horizontal, como Vertical. Efectiva para todo tipo de edificaciones incluyendo edificios y bodegas. · Permite que el humo y gases que se encuentran en cualquier parte de la estructura sean evacuados. ·  Permite ventilar incluso zonas apartadas del flujo o aire principal, lo que incrementa la seguridad en las vías de escape. ·   La principal desventaja es que el oxigeno ingresado puede aumentar la intensidad de focos de incendio no detectados. TR3-20

22 Extractores de humo o Ventiladores
Ventilación por Presión Negativa Extractores de humo o Ventiladores TR3-21

23 Venturi con Extractor o Ventilador
Ventilación por Presión Negativa Venturi con Extractor o Ventilador TR3-22

24  Ventilación Hidráulica TR3-23

25 Ventilación Hidráulica
TR3-24

26 Consideraciones: Se realiza con agua suficiente.
Agua aumenta daños dentro y fuera de estructura. Bomberos deben estar dentro de estructura. Agotamiento de personal y cambio de ERA. Visualizar riesgos y daños al lanzar haca hacia exterior. Ventilación combinada sólo con equipos certificados. TR3-25

27 Al aplicar cualquier técnica de Ventilación, natural o forzada, vertical u horizontal, quienes estén efectuando el procedimiento deben vestir el Equipo de Protección Personal COMPLETO, especialmente el Equipo de Respiración Autocontenido. TR3-26

28 TECNICAS DE VENTILACIÓN
III. Repaso. TECNICAS DE VENTILACIÓN pueden ser FORZADA PRESION POSITIVA NEGATIVA EXTRAYENDO HUMO Y GASES ESTRUCTURAS INYECTANDO AIRE NATURAL VERTICAL HORIZONTAL APROVECHANDO CORRIENTES NATURALES EFECTO CONVECTIVO CALOR ABERTURAS EDIFICIO realizada por PRACTICADAS LUGAR A VENTILAR CONSIDERAR pitón en neblina humos tibios tamaño salidas ubicación ventilador estructuras sin ventanas crear camino al fuego actúan en en forma abrir salida crear Venturi desde el requiere ingresar al aplicable para aplicables manga extractora se aplican ingresar aire fresco subterráneos edificios altura calientes materiales como exterior TR3-27

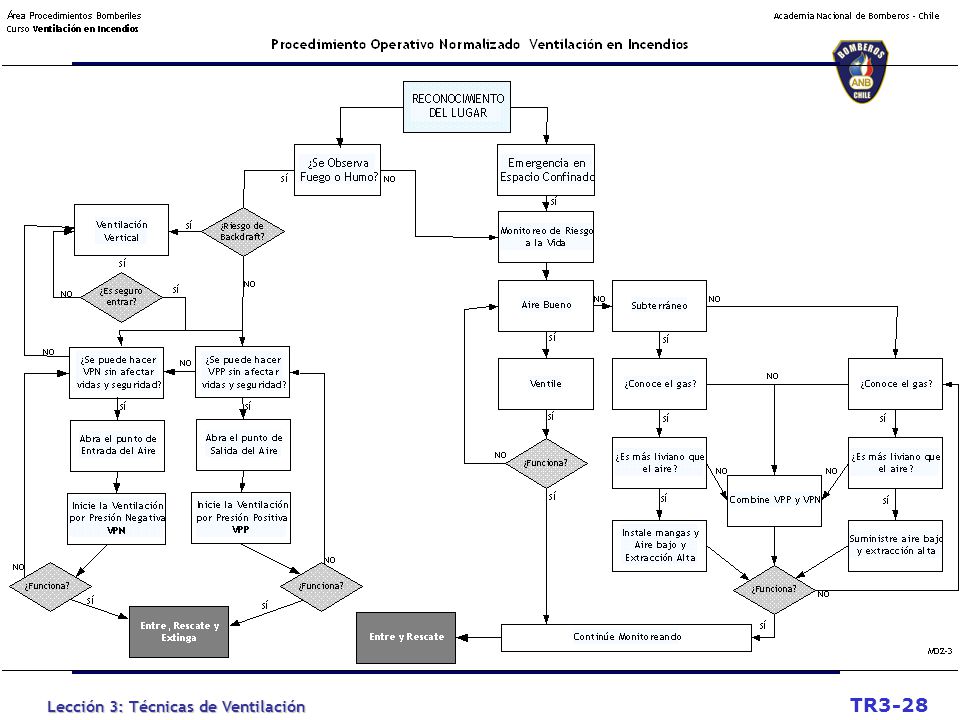

29 TR3-28

30 IV. Evaluación. De solución practica a estos problemas de ventilación

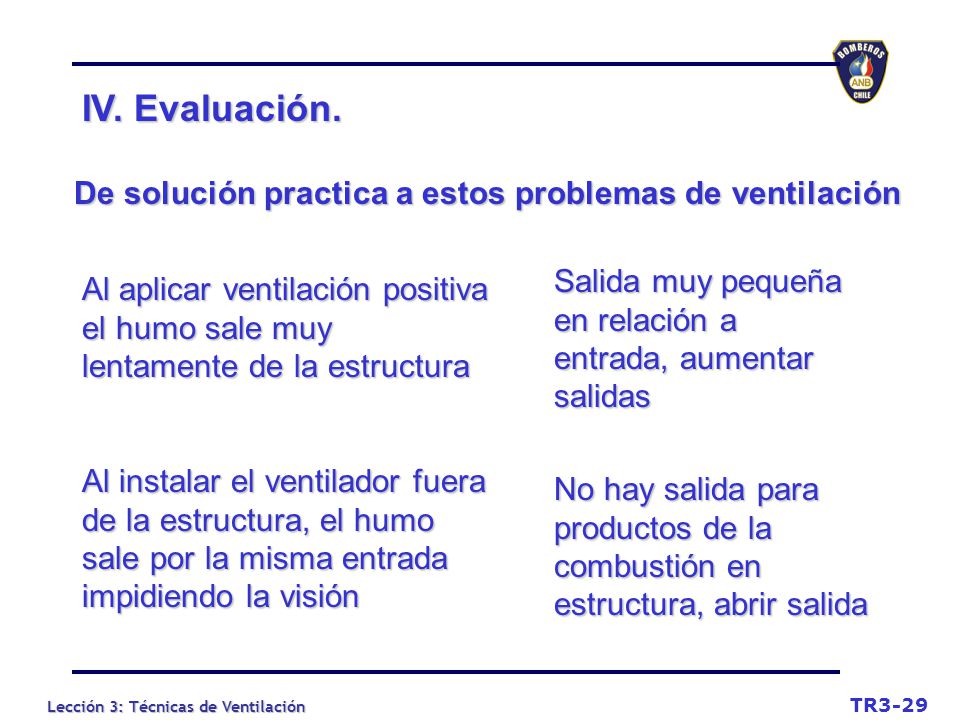

Salida muy pequeña en relación a entrada, aumentar salidas Al aplicar ventilación positiva el humo sale muy lentamente de la estructura Al instalar el ventilador fuera de la estructura, el humo sale por la misma entrada impidiendo la visión No hay salida para productos de la combustión en estructura, abrir salida TR3-29

31 Suspender extracción por alta temperatura de gases. Buscar alternativa

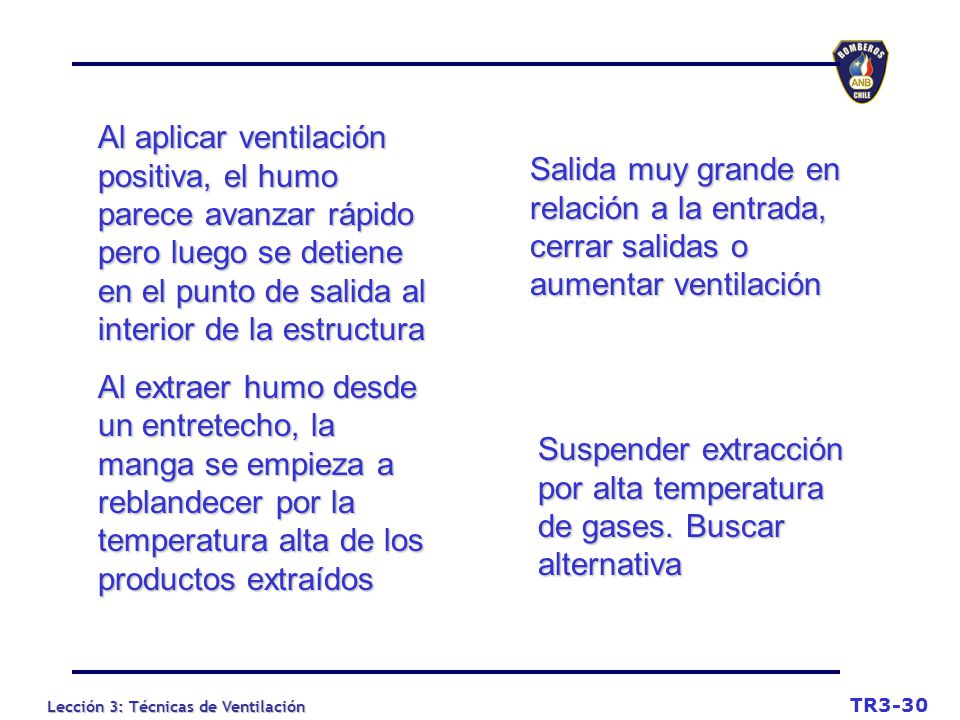

Al aplicar ventilación positiva, el humo parece avanzar rápido pero luego se detiene en el punto de salida al interior de la estructura Al extraer humo desde un entretecho, la manga se empieza a reblandecer por la temperatura alta de los productos extraídos Salida muy grande en relación a la entrada, cerrar salidas o aumentar ventilación Suspender extracción por alta temperatura de gases. Buscar alternativa TR3-30

32 De 3 ventajas y desventajas de Ventilación Forzada
Facilita rescate Usar menos agua Mejora seguridad de Bomberos Desventajas. Requiere equipos especiales Requiere conocimientos Requiere coordinación entre Bomberos TR3-31
