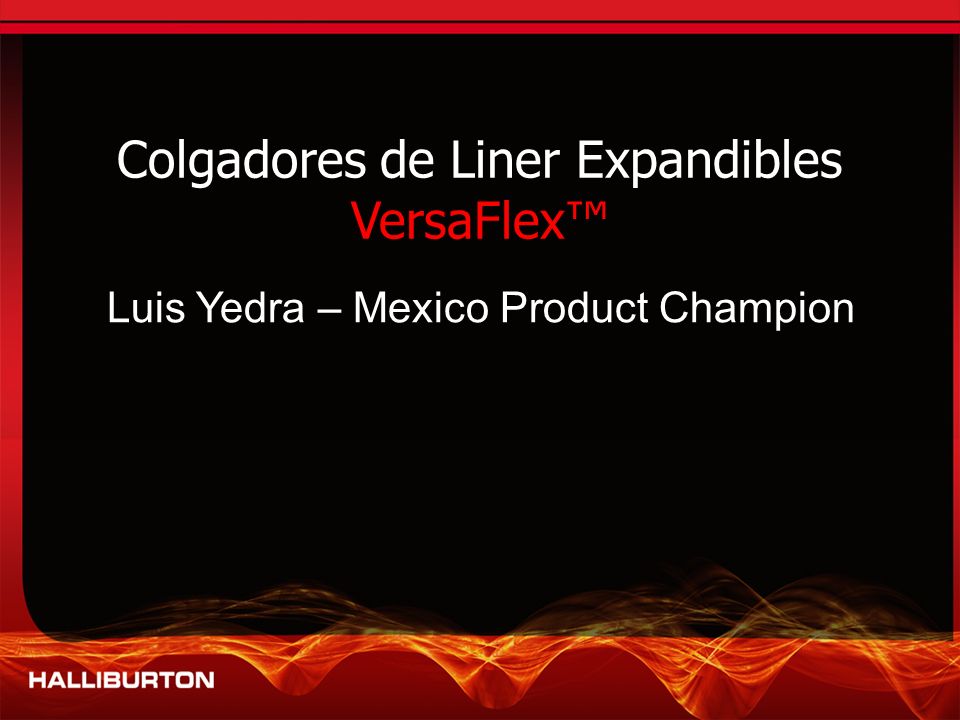

2 Colgadores de Liner Expandibles VersaFlex™
Luis Yedra – Mexico Product Champion

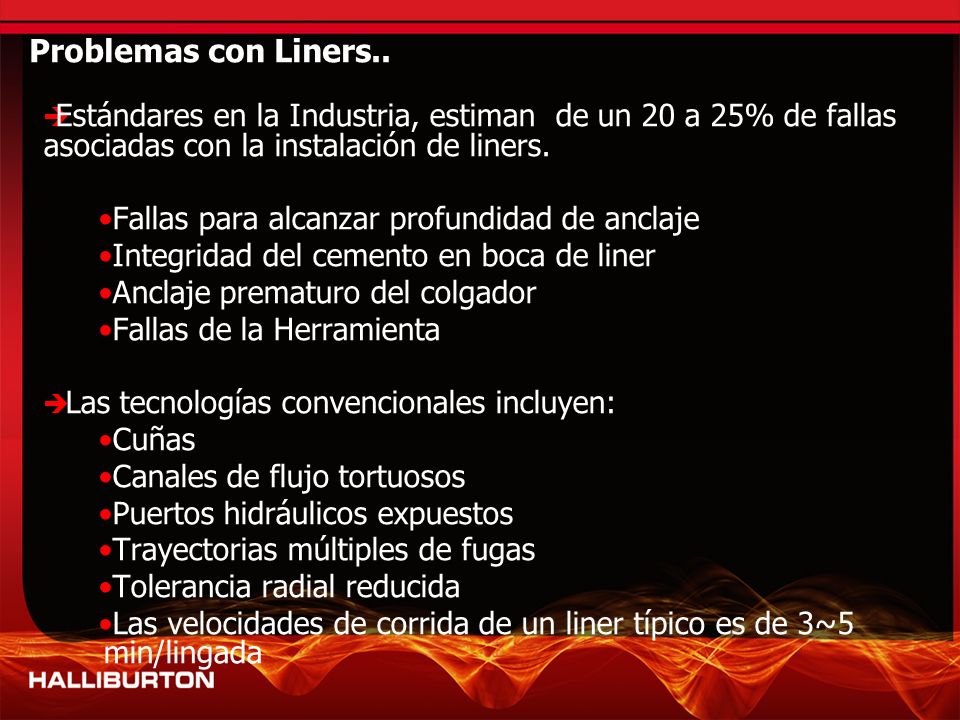

3 Problemas con Liners.. Estándares en la Industria, estiman de un 20 a 25% de fallas asociadas con la instalación de liners. Fallas para alcanzar profundidad de anclaje Integridad del cemento en boca de liner Anclaje prematuro del colgador Fallas de la Herramienta Las tecnologías convencionales incluyen: Cuñas Canales de flujo tortuosos Puertos hidráulicos expuestos Trayectorias múltiples de fugas Tolerancia radial reducida Las velocidades de corrida de un liner típico es de 3~5 min/lingada

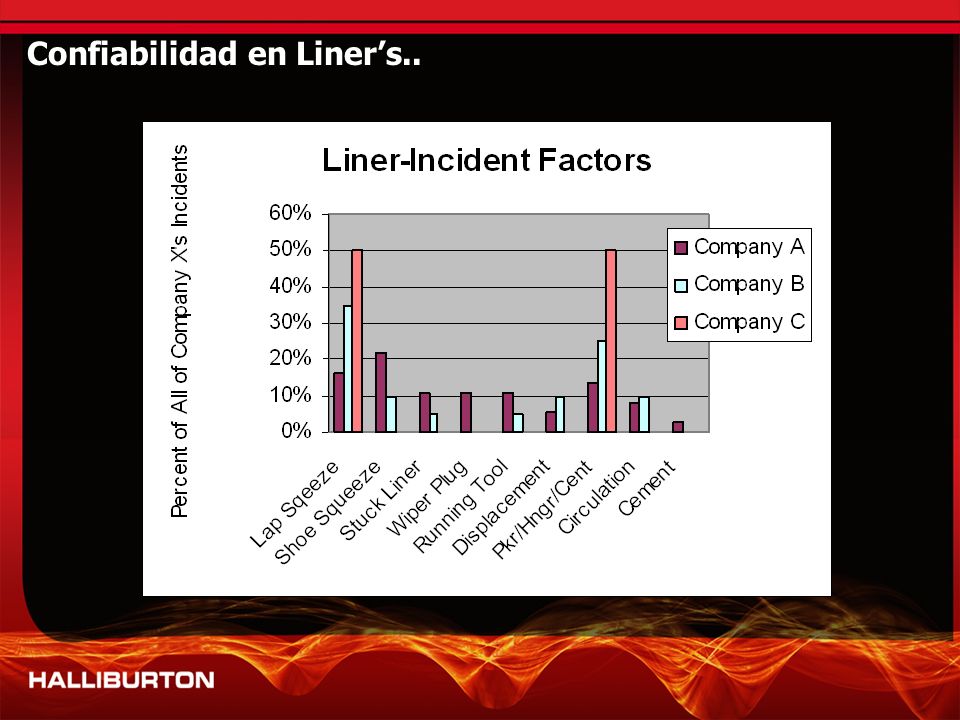

4 Confiabilidad en Liner’s..

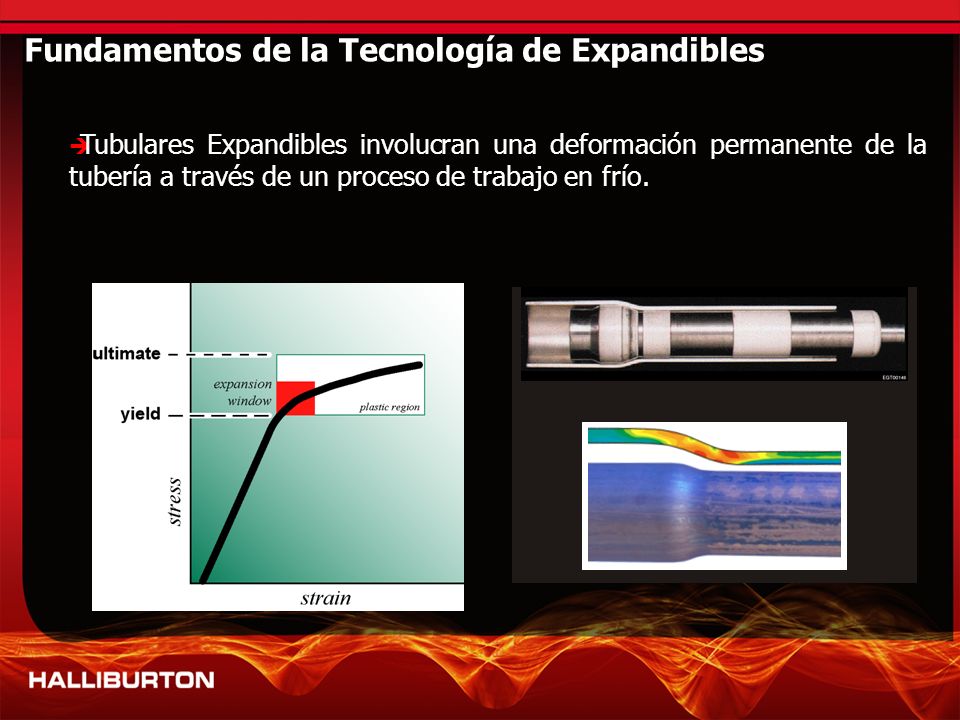

5 Fundamentos de la Tecnología de Expandibles
Tubulares Expandibles involucran una deformación permanente de la tubería a través de un proceso de trabajo en frío.

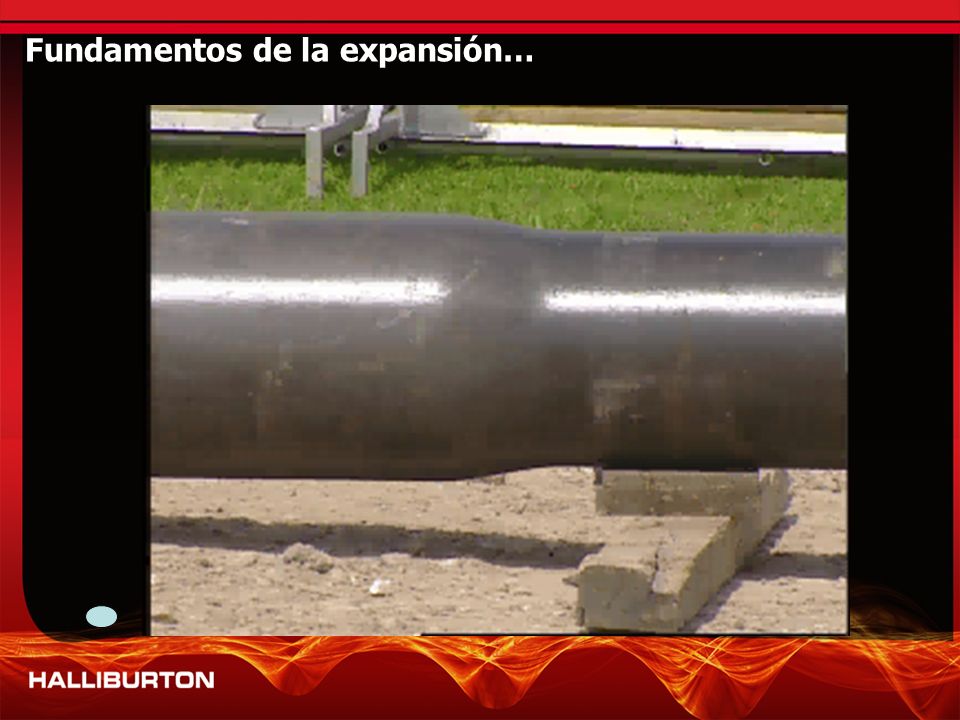

6 Fundamentos de la expansión…

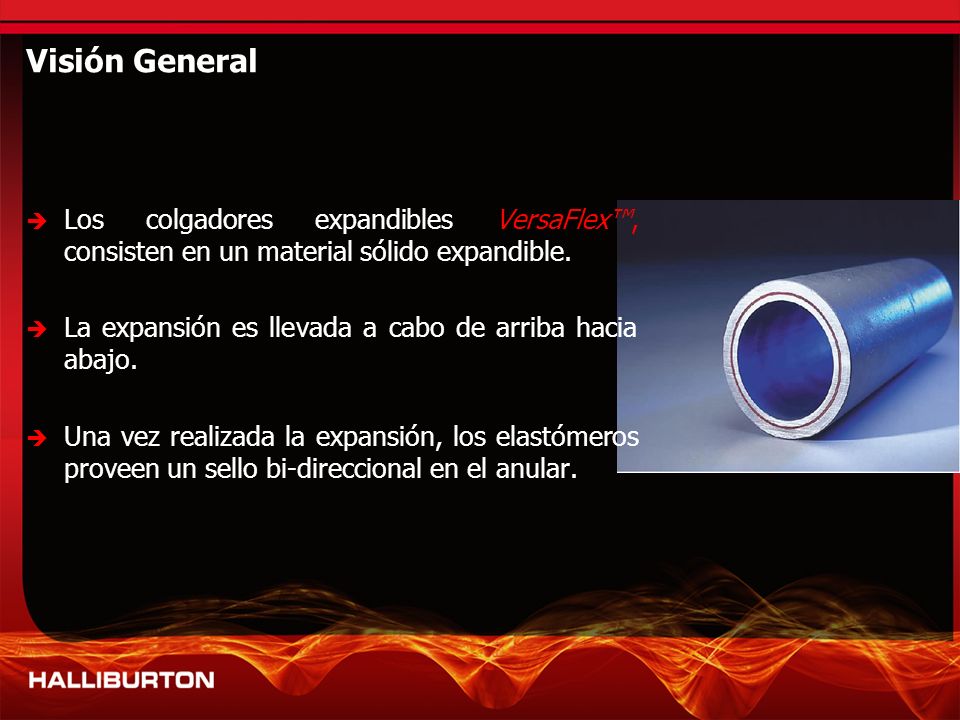

7 Visión General Los colgadores expandibles VersaFlex™, consisten en un material sólido expandible. La expansión es llevada a cabo de arriba hacia abajo. Una vez realizada la expansión, los elastómeros proveen un sello bi-direccional en el anular.

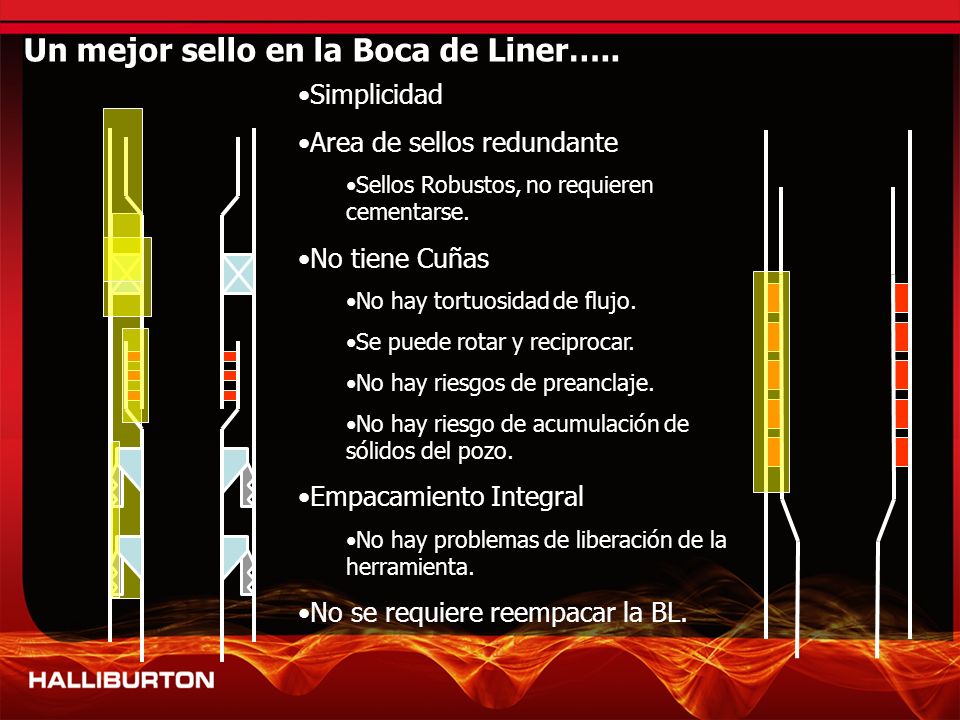

8 Un mejor sello en la Boca de Liner…..
Simplicidad Area de sellos redundante Sellos Robustos, no requieren cementarse. No tiene Cuñas No hay tortuosidad de flujo. Se puede rotar y reciprocar. No hay riesgos de preanclaje. No hay riesgo de acumulación de sólidos del pozo. Empacamiento Integral No hay problemas de liberación de la herramienta. No se requiere reempacar la BL.

9 Ventajas de la Tecnología

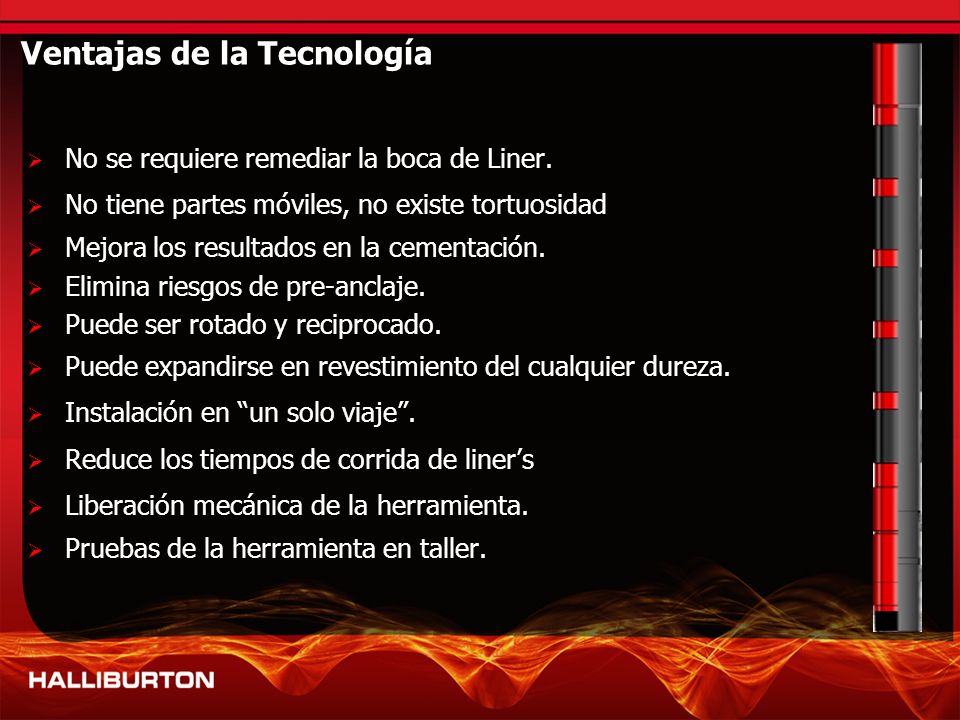

No se requiere remediar la boca de Liner. No tiene partes móviles, no existe tortuosidad Mejora los resultados en la cementación. Elimina riesgos de pre-anclaje. Puede ser rotado y reciprocado. Puede expandirse en revestimiento del cualquier dureza. Instalación en “un solo viaje”. Reduce los tiempos de corrida de liner’s Liberación mecánica de la herramienta. Pruebas de la herramienta en taller.

10 Aplicaciones Liner Stub Liner de Perforación Complementos de Liner
Liner de Producción Cedazos convencionales Cedazos expandibles Rimar Drill-In Liner Perdidas de Circulación Terminación Monobore Empacador Liner Ranurados Cementación por etapas Bajo Balance Liners demasiado cortos Liner Stub Complementos de Liner Casing Patch HTHP Pozos Someros Aguas profundas Aplicación combinada de cemento y liner ranurados. Combinado con Packers Hinchables (Easywell) Aplicaciones en ambientes corrosivos 13 Cr.

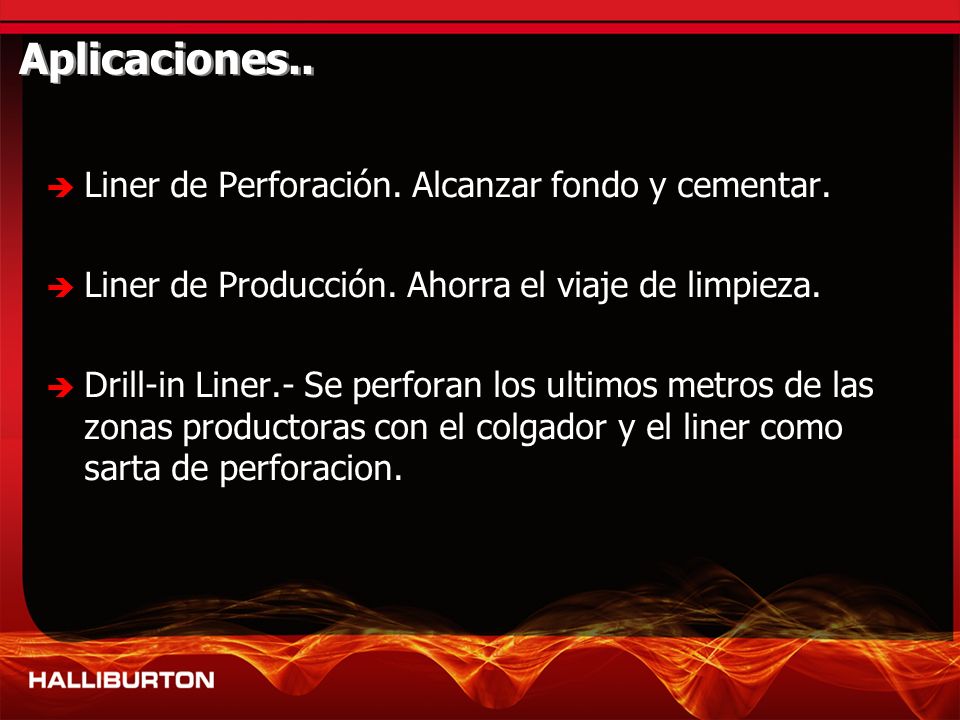

11 Aplicaciones.. Liner de Perforación. Alcanzar fondo y cementar.
Liner de Producción. Ahorra el viaje de limpieza. Drill-in Liner.- Se perforan los ultimos metros de las zonas productoras con el colgador y el liner como sarta de perforacion.

12 El mejor sistema de Liners
Una solución Integral de Ingeniería Sistema de perforación Superior Sperry Slick Bore Barrenas SDBS Sistemas de Lodos Baroid Accesorios para TR Super Seal II – Coples flotadores, Zapatas rimadoras. Tapones alta eficiencia Tapones SSR HWE Cementos ChannelSeal Premium Liner Cementing Systems OptiCem Engineered Solution

13 Secuencia de Instalación

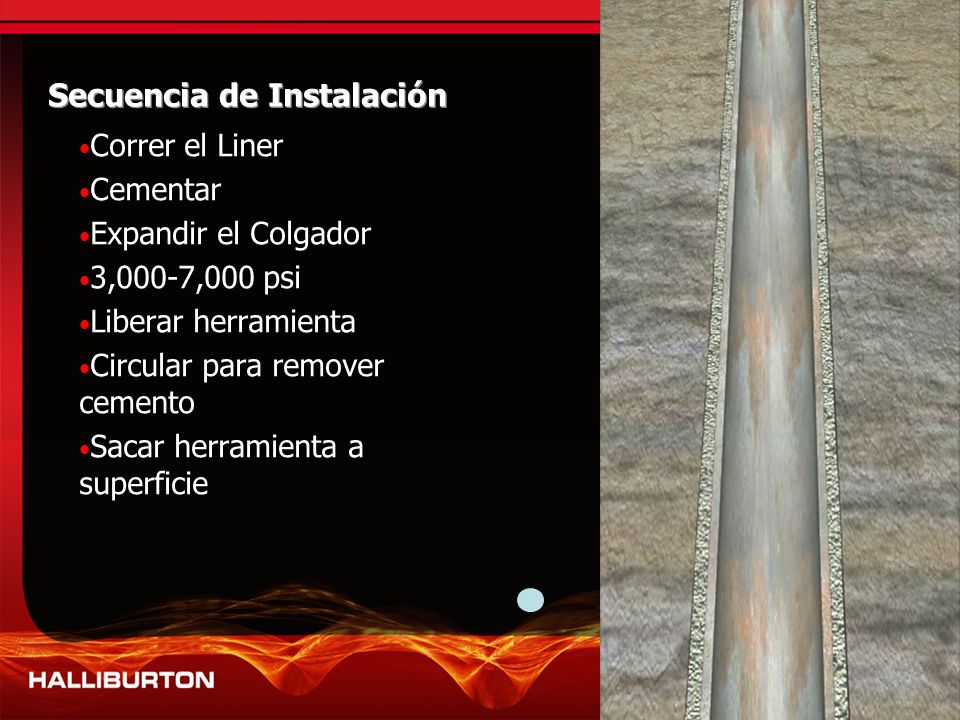

VersaFlex™ Secuencia de Instalación Correr el Liner Cementar Expandir el Colgador 3,000-7,000 psi Liberar herramienta Circular para remover cemento Sacar herramienta a superficie

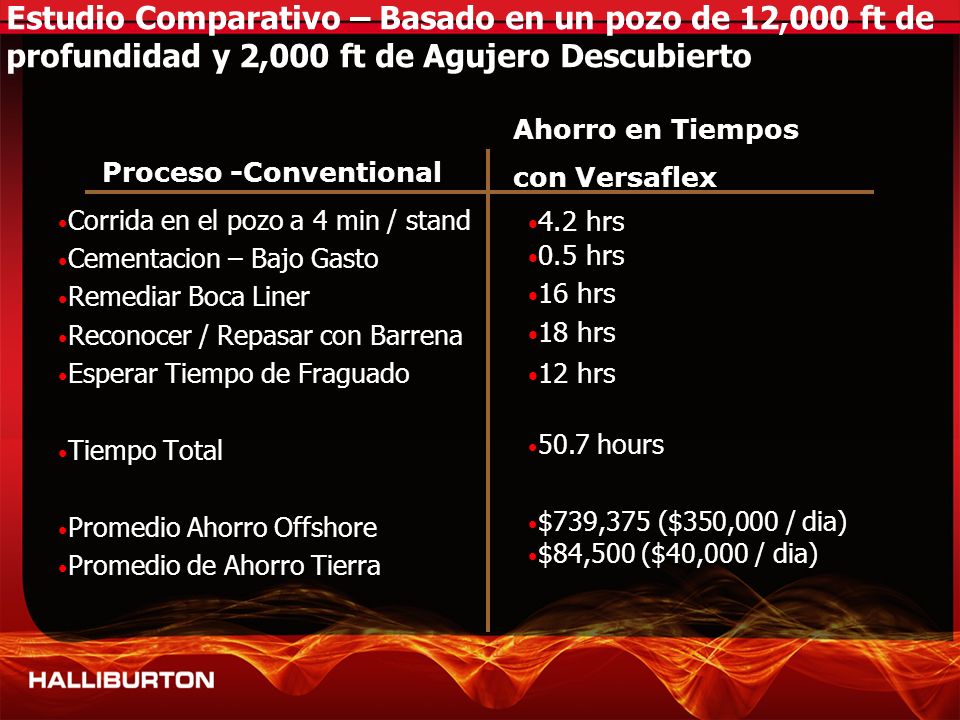

14 Estudio Comparativo – Basado en un pozo de 12,000 ft de profundidad y 2,000 ft de Agujero Descubierto Ahorro en Tiempos con Versaflex Proceso -Conventional Corrida en el pozo a 4 min / stand Cementacion – Bajo Gasto Remediar Boca Liner Reconocer / Repasar con Barrena Esperar Tiempo de Fraguado Tiempo Total Promedio Ahorro Offshore Promedio de Ahorro Tierra 4.2 hrs 0.5 hrs 16 hrs 18 hrs 12 hrs 50.7 hours $739,375 ($350,000 / dia) $84,500 ($40,000 / dia)

15 Los elementos de sello…

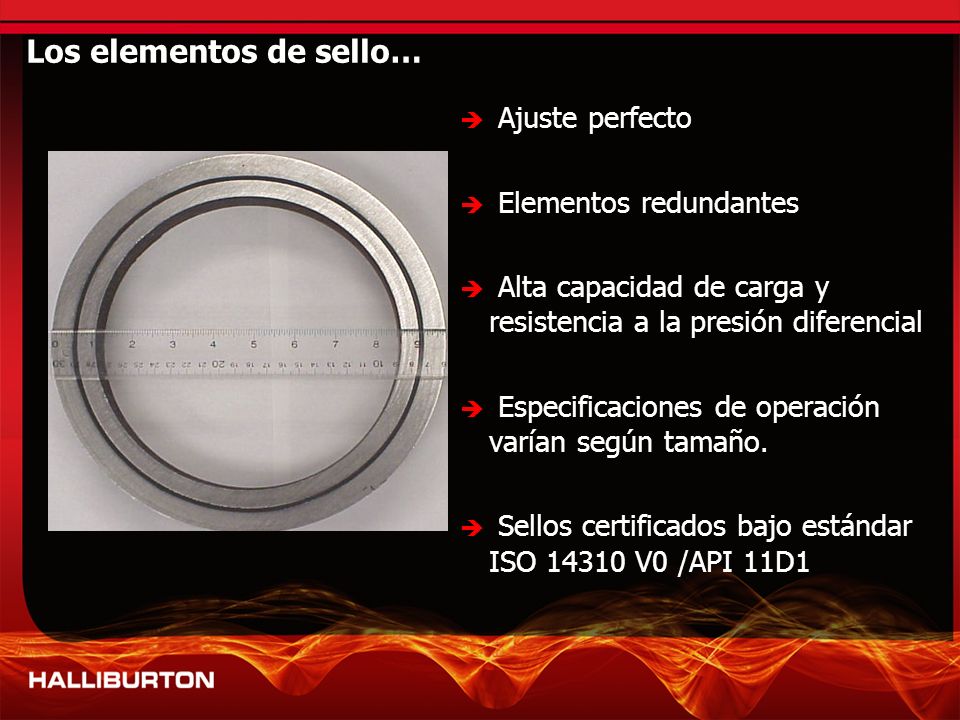

Ajuste perfecto Elementos redundantes Alta capacidad de carga y resistencia a la presión diferencial Especificaciones de operación varían según tamaño. Sellos certificados bajo estándar ISO V0 /API 11D1

16 Expansión del Colgador
Expansion del Colgador

17 Liberación en contingencias

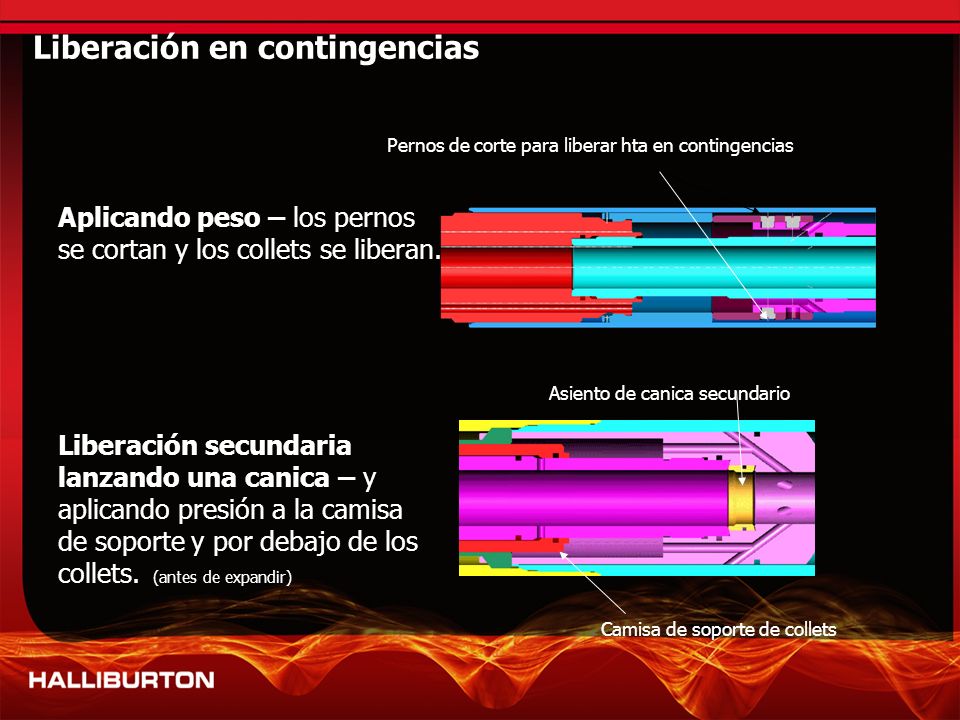

Pernos de corte para liberar hta en contingencias Aplicando peso – los pernos se cortan y los collets se liberan. Asiento de canica secundario Liberación secundaria lanzando una canica – y aplicando presión a la camisa de soporte y por debajo de los collets. (antes de expandir) Camisa de soporte de collets

18 Caso Histórico – Moffitt #1
Anadarko Moffitt #1 Información del pozo: Casing 9-5/8”, 53.5# a 10,946 ft(3,337 m). Lodo de 9.7 ppg base agua. Temperatura de B.L. 257°F. Temperatura de fondo estática 305 °F. Profundidad de B. L. 10,689 ft(3,258 m). Zapata de Liner 7-5/8, 39# a 13,563 ft(4,134 m). Peso flotado de 96,531 lbs. Angulo Desviación 10 grados / 100 ft. Cima de Cemento a 12,050 ft(3,674 m).

19 Caso Histórico – Moffitt #1
Detalles de Instalación Bajó a 1 min/lingada. Liner atorado a 160 ft (49 m) del fondo. Se requirió jalar 260,000 lbs para des-atorar. Se atoró en varias ocasiones. Se derrumbo el hueco – máxima presión 4,500 psi. Se lavo y rimó con el liner. 26 horas 8 bpm – 10.5 bpm gasto de bombeo. 8,500 – 14,500 ft-lbs torque. 35 a 80 RPM rotación. El Block cayo sin control 12 ft. Se lavó un elastómero de la herramienta. Fuga de gas por toda la instalación.

20 Caso Histórico – Moffitt #1
Resultados de la Instalación Se bombeó cemento de 16.2 ppg. Se observó liberación del tapón a 2100 psi. Se acopló el tapón con 3.5 bbls de sobre-desplazamiento. El colgador expandió normal. Se jalaron 300,000 lbs sobre su peso para probar la expansión del colgador. La herramienta liberó normal. Se observaron 3 sellos cuando salió la herramienta. Se probó exitosamente con 4,200 psi diferenciales. No se encontraron problemas al entrar en la B.L. con la barrena.

21 Casos Históricos México

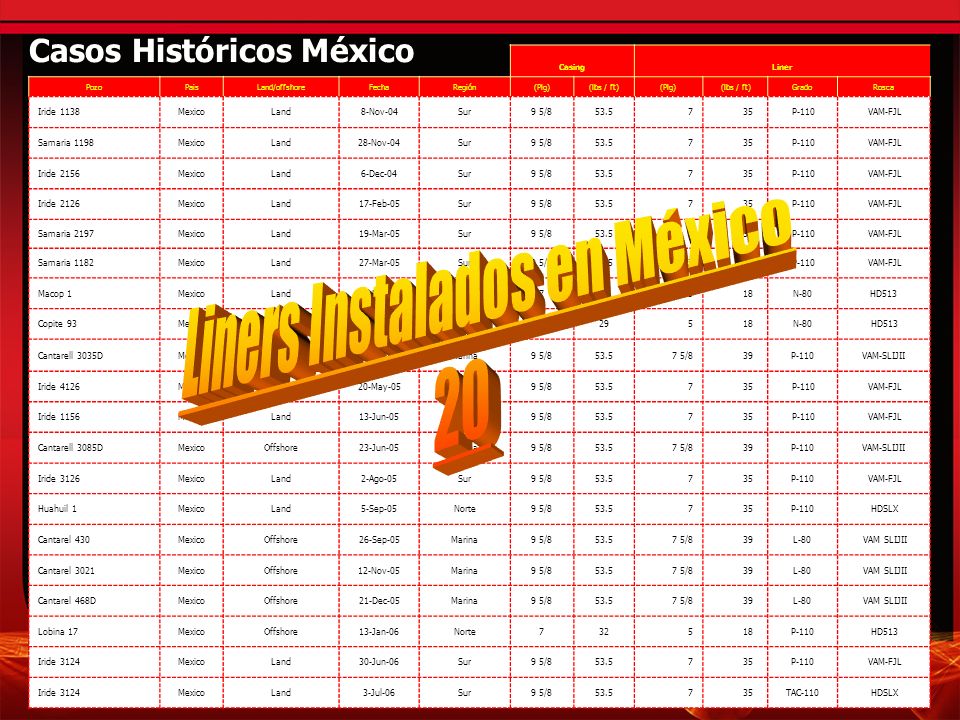

Casing Liner Pozo Pais Land/offshore Fecha Región (Plg) (lbs / ft) Grado Rosca Iride 1138 Mexico Land 8-Nov-04 Sur 9 5/8 53.5 7 35 P-110 VAM-FJL Samaria 1198 28-Nov-04 Iride 2156 6-Dec-04 Iride 2126 17-Feb-05 Samaria 2197 19-Mar-05 Samaria 1182 27-Mar-05 Macop 1 28-Mar-05 Norte 29 5 18 N-80 HD513 Copite 93 15-May-05 Cantarell 3035D Offshore 12-May-05 Marina 7 5/8 39 VAM-SLIJII Iride 4126 20-May-05 Iride 1156 13-Jun-05 Cantarell 3085D 23-Jun-05 Iride 3126 2-Ago-05 Huahuil 1 5-Sep-05 HDSLX Cantarel 430 26-Sep-05 L-80 VAM SLIJII Cantarel 3021 12-Nov-05 Cantarel 468D 21-Dec-05 Lobina 17 13-Jan-06 32 Iride 3124 30-Jun-06 3-Jul-06 TAC-110 Liners Instalados en México 20

22 Puntos históricos sobresalientes

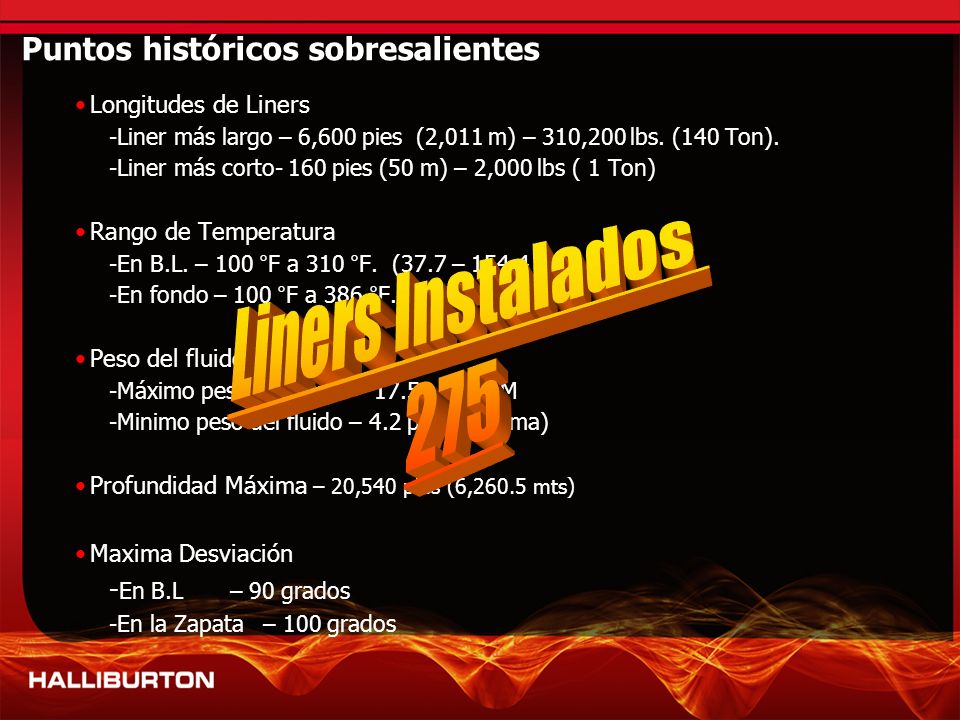

Longitudes de Liners -Liner más largo – 6,600 pies (2,011 m) – 310,200 lbs. (140 Ton). -Liner más corto- 160 pies (50 m) – 2,000 lbs ( 1 Ton) Rango de Temperatura -En B.L. – 100 °F a 310 °F. (37.7 – ° C) -En fondo – 100 °F a 386 °F. (37.7– °C) Peso del fluido. -Máximo peso del fluido – 17.5 ppg OBM -Minimo peso del fluido – 4.2 ppg (espuma) Profundidad Máxima – 20,540 pies (6,260.5 mts) Maxima Desviación -En B.L – 90 grados -En la Zapata – 100 grados Liners Instalados 275

23 Nueva Generación Herramienta Versaflex
Aplicar presión después de asentar tapón de desplazamiento El asiento de canica se mueve hacia arriba Cierra el flapper El ensamble del flapper se mueve hacia abajo Inicia la expansión The flapper type valve may be installed on tools in the future. As of July – 2004 it is under testing. The flapper valve takes the place of dropping the ball. This will allow the tool to be operated at any deviation without having to pump the ball to seat or waiting for it to fall. An increase in pressure shifts the ball seat – green – up. This releases the flapper valve which closes due to a torsional spring. Once the valve is closed, the pressure causes the flapper assembly – yellow- to shift down. This downward motion mimics what would happen when the ball seats and the ball assembly shifts down.

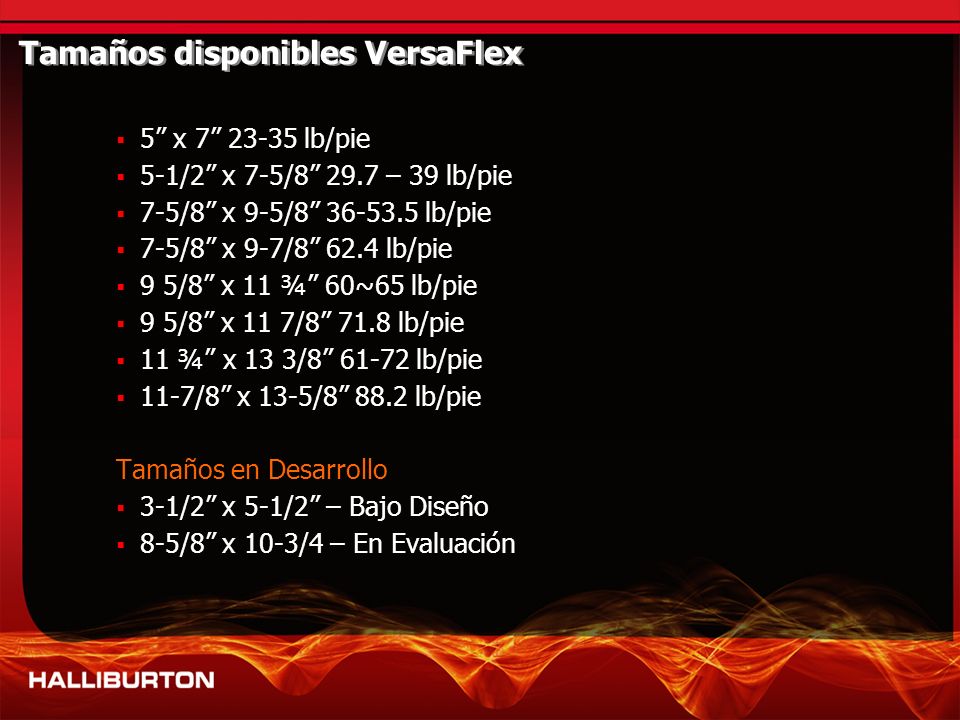

24 Tamaños disponibles VersaFlex
5” x 7” lb/pie 5-1/2” x 7-5/8” 29.7 – 39 lb/pie 7-5/8” x 9-5/8” lb/pie 7-5/8” x 9-7/8” 62.4 lb/pie 9 5/8” x 11 ¾” 60~65 lb/pie 9 5/8” x 11 7/8” 71.8 lb/pie 11 ¾” x 13 3/8” lb/pie 11-7/8” x 13-5/8” 88.2 lb/pie Tamaños en Desarrollo 3-1/2” x 5-1/2” – Bajo Diseño 8-5/8” x 10-3/4 – En Evaluación

25 Con VersaFlex Usted puede:

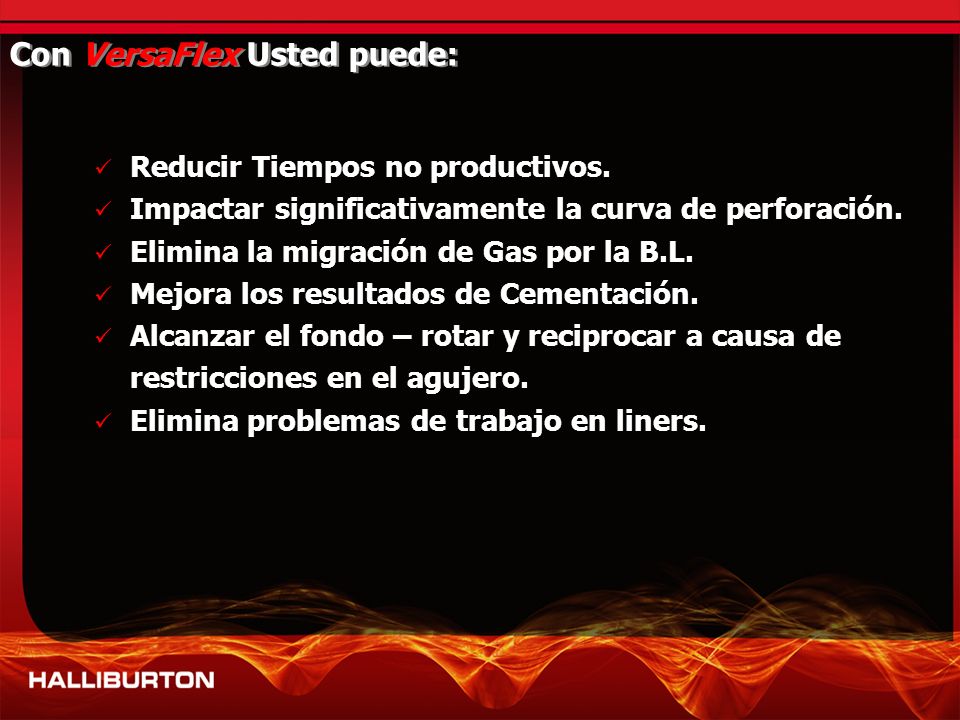

Reducir Tiempos no productivos. Impactar significativamente la curva de perforación. Elimina la migración de Gas por la B.L. Mejora los resultados de Cementación. Alcanzar el fondo – rotar y reciprocar a causa de restricciones en el agujero. Elimina problemas de trabajo en liners.

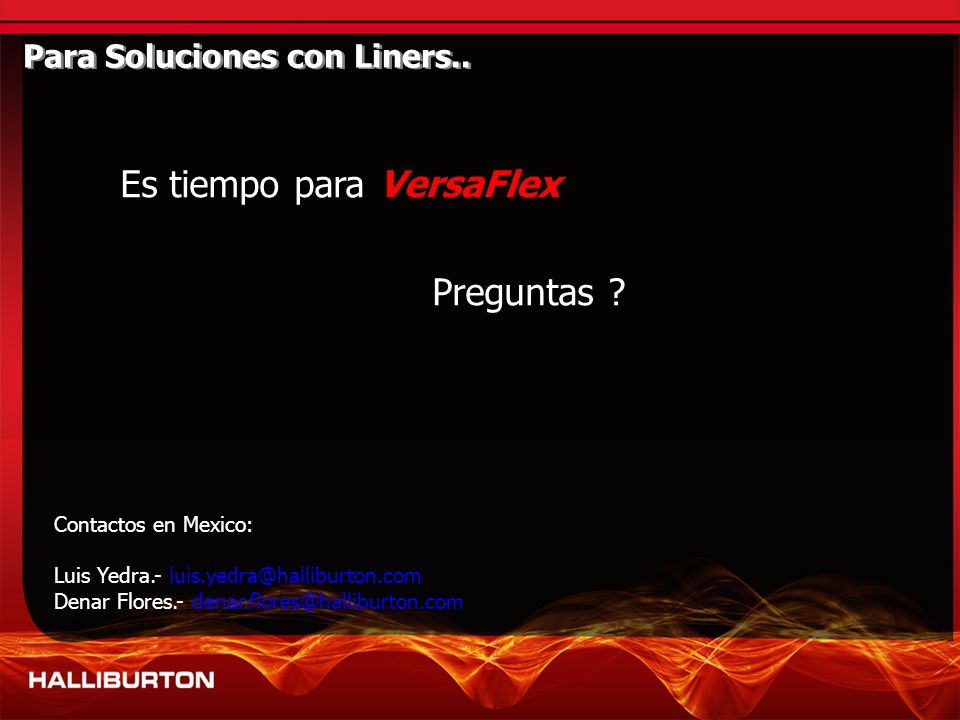

26 Es tiempo para VersaFlex Preguntas ?
