1 DESCRIPCIÓN E IMAGENES
COMPONENTES DESCRIPCIÓN E IMAGENES

2 SWITCH Es un dispositivo digital lógico de interconexión de redes de computadoras que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

3

4 router Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un router, y que por tanto tienen prefijos de red distintos.

5

6 Access point Es un dispositivo que interconecta dispositivos de comunicación alámbrica para formar una red inalámbrica. Su función es transmitir datos entre los dispositivos conectados a la red cable y los dispositivos inalámbricos.

7

8 MÓDEM Es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. Su función es transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción.

9

10 canaletas Y sus tipos

11 Canaletas escaleras Estas bandejas son muy flexibles, de fácil instalación y fabricadas en diferentes dimensiones, bajo pedido. Son de uso exclusivo para zonas techadas, fabricadas en planchas de acero galvanizado de 1.5 Mm. y 2.0 Mm. de espesor. Su diseño permite al contratista escoger conductores para instalaciones no entubadas, lo cual significa un ahorro considerable.

12

13 Canaleta cerrada Bandeja en forma de "U", utilizada con o sin tapa superior, para instalaciones a la vista o en falso techo. Utilizadas tanto para instalaciones eléctricas, de comunicación o data. Este tipo de canaleta tiene la ventaja de poder recorrer áreas sin techar si se cuenta con la tapa adecuada. Fabricadas en plancha galvanizada, en espesores y dimensiones según la especificación del cliente.

14

15 Canaleta tipo especial
Se pueden fabricar todo tipo de diseños y colores bajo pedidos especiales. Estas bandejas pueden ser del tipo de colgar o adosar en la pared y pueden tener perforaciones para albergar salidas para interruptores, toma - corrientes, datos o comunicaciones. La pintura utilizada en este tipo de bandejas es electrostática en polvo, dándole un acabado insuperable.

16

17 Canaletas plásticas: Canales ranurados:
Facilita y resuelve todos los problemas de conducción y distribución de cables. Se utilizan para fijación a paredes, chasis y paneles, vertical y horizontalmente. Los canales, en toda su longitud, están provistas de líneas de pre-ruptura dispuestas en la base para facilitar el corte de un segmento de la pared para su acoplamiento con otras canales formando T, L, salida de cables, etc.

18

19 Canal salvacables Diseñado especialmente para proteger y decorar el paso de cables de: telefonía, electricidad, megafonía, computadores, etc. por suelos de oficinas. Los dos modelos de Salvacables disponen de tres compartimentos que permiten diferenciar los distintos circuitos.

20

21 Jack Rj45 Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.

22

23 Face plate Son las tapas plásticas que se encuentran normalmente en las paredes y es donde se inserta el cable para conectar la maquina en la red.

24

25 Patch cord Se usa en una red para conectar un dispositivo electrónico con otro. los cables de red pueden ser desde muy cortos (unos pocos centímetros) para los componentes apilados, o tener hasta 100 metros máximo. A medida que aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interferencias (STP).

26

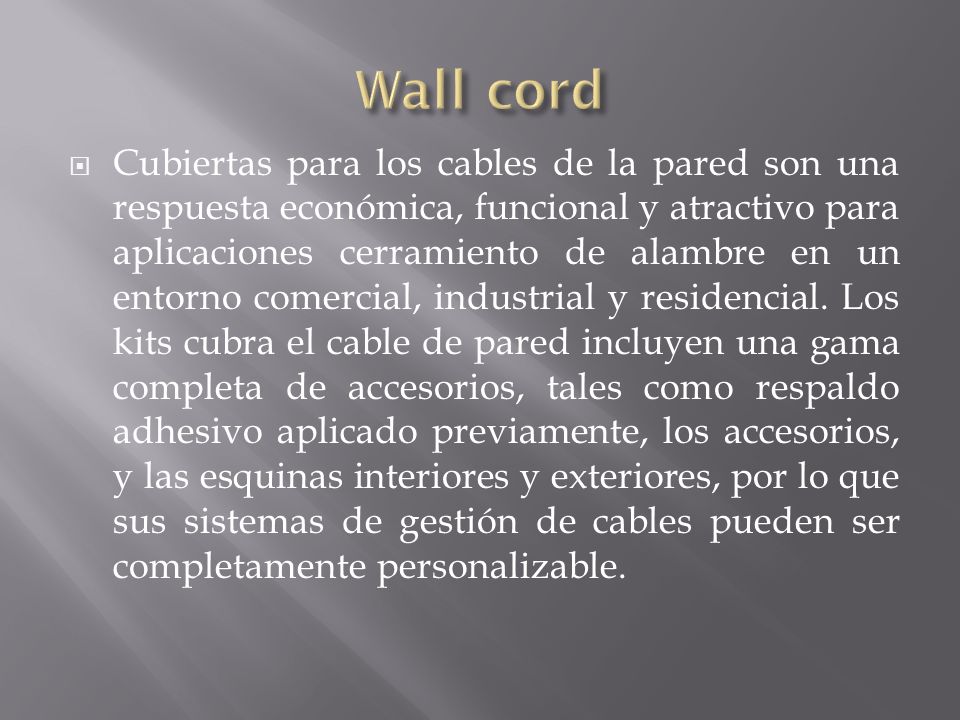

27 Wall cord Cubiertas para los cables de la pared son una respuesta económica, funcional y atractivo para aplicaciones cerramiento de alambre en un entorno comercial, industrial y residencial. Los kits cubra el cable de pared incluyen una gama completa de accesorios, tales como respaldo adhesivo aplicado previamente, los accesorios, y las esquinas interiores y exteriores, por lo que sus sistemas de gestión de cables pueden ser completamente personalizable.

28

29 Patch panel El Patch Panel o bahía de rutas, es el elemento encargado de recibir todos los cables del cableado estructurado. Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema y además los puertos de conexión de los equipos activos de la red (Switch, Router, etc.)

30

31 Rack Es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamiento de cualquier fabricante. También son llamados bastidores, cabinas, cabinets o armarios.

32

33 Rack convencional El sistema convencional de estanterías para paletización es la solución óptima para almacenes en los que es necesario almacenar productos paletizados con gran variedad de referencias. Ventajas • Acceso directo y unitario a todas las referencias. • Fácil control del stock. • Adaptable a cualquier espacio, peso o tamaño de la mercancía.

34 Rack dinámico Las estanterías incorporan caminos de rodillos con una ligera pendiente que permite el deslizamiento de las tarimas, por gravedad y a velocidad controlada, hasta el extremo contrario. Ventajas • Perfecta rotación de las tarimas (sistema FIFO). • Máxima capacidad al ser un sistema de almacenaje compacto. • Ahorro de espacio y tiempo en la manipulación de las tarimas.

35 RACK DRIVE-IN Estanterías adecuadas para productos homogéneos con baja rotación y gran cantidad de tarimas por referencia. Es el sistema que permite la máxima utilización del espacio disponible, tanto en superficie como en altura. Ventajas • Rentabilidad máxima del espacio disponible (hasta un 85%). • Eliminación de los pasillos entre las estanterías. • Riguroso control de entradas y salidas.

36 Cable UTP El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de forma helicoidal, igual que una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple.

37

38 Fibra optica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

39

40 Cableado horizontal Se denomina Cableado horizontal al conjunto de cables y conectores que van desde el armario de distribución hasta las rosetas del puesto de trabajo. La topología es siempre en estrella (un cable para cada salida). La norma recomienda usar dos conectores RJ-45 en cada puesto de trabajo, o sea dos cables para cada usuario, para su uso indistinto como voz y/o datos.

41

42 Cableado vertical Cableado vertical, interconecta pisos de un edificio o zonas de un campus. Las distancias dependen del tipo de cable y facilidades para la transmisión.  dentro del cableado vertical entra todo lo que se hace para puertos de backbone, y puedes utilizar fibras ópticas con equipos LR que alcanzan varios kilómetros, por tanto, no hay una limitación física, sino técnica, y depende de las necesidades del cliente.

43

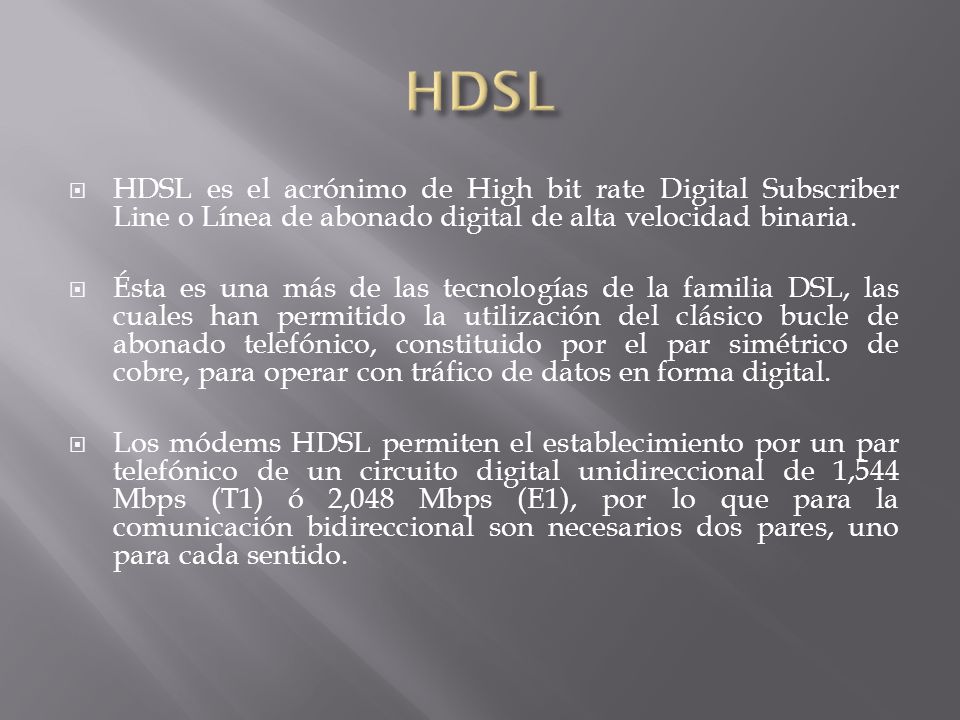

44 HDSL HDSL es el acrónimo de High bit rate Digital Subscriber Line o Línea de abonado digital de alta velocidad binaria. Ésta es una más de las tecnologías de la familia DSL, las cuales han permitido la utilización del clásico bucle de abonado telefónico, constituido por el par simétrico de cobre, para operar con tráfico de datos en forma digital. Los módems HDSL permiten el establecimiento por un par telefónico de un circuito digital unidireccional de 1,544 Mbps (T1) ó 2,048 Mbps (E1), por lo que para la comunicación bidireccional son necesarios dos pares, uno para cada sentido.

45

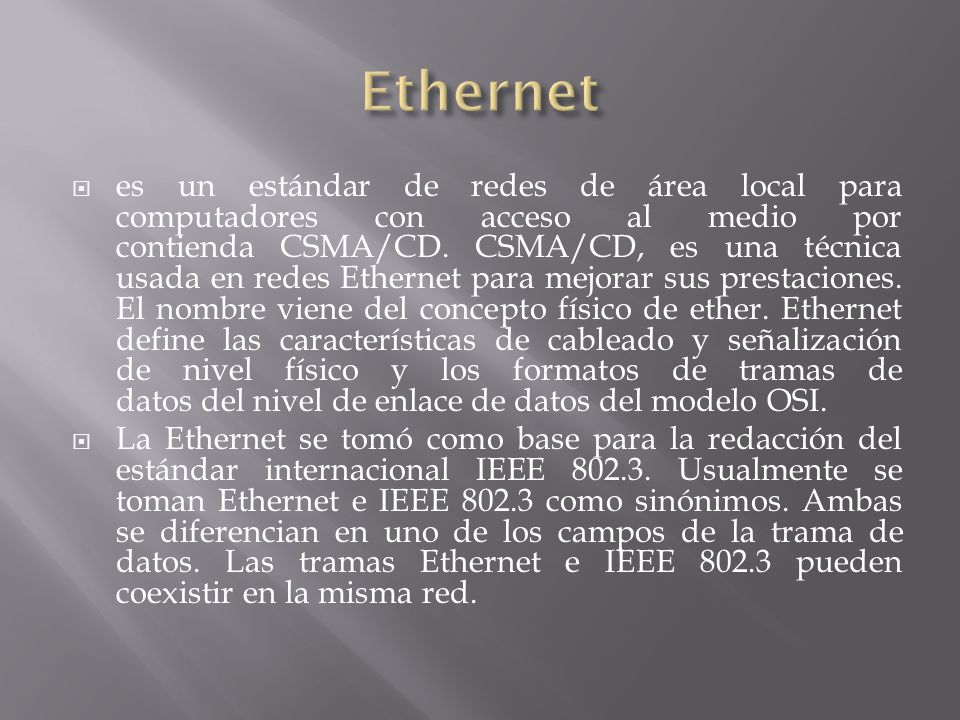

46 Ethernet es un estándar de redes de área local para computadores con acceso al medio por contienda CSMA/CD. CSMA/CD, es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base para la redacción del estándar internacional IEEE Usualmente se toman Ethernet e IEEE como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE pueden coexistir en la misma red.

47

48 Fin.
