RESINAS.

Presentación del tema: "RESINAS."— Transcripción de la presentación:

1 RESINAS

2 Históricamente las resinas han tenido diferentes formulaciones, con variaciones, especialmente en el tamaño de la partícula de relleno, lo cual nos da la siguiente clasificación:

3 Resinas de macrorrelleno: Partícula de relleno en promedio de 10 mm a 100 mm. Primeras formulaciones. Relleno Intermedio: Partícula de relleno en promedio de 1 mm a 10 mm. Pobre estética. Minirrelleno: Partícula de relleno en promedio de 0,1 mm a 1 mm. Difíciles de pulir. Microrrelleno: Partícula de relleno en promedio de 0,04 mm. Alto pulido, bajo desgaste y gran estética. Poca resistencia a la abrasión.

4 Híbridas: Partícula de relleno en combinaciones promedio de 0,04 mm a 3 mm. Muy versátiles. Alta resistencia, baja expansión y contracción de polimerización, facilidad de terminado a pesar de no ser tan lisas como las de microrrelleno Microhíbridas: Partícula de relleno en combinaciones promedio de 0,4 mm a 0,8 mm. Características intermedias entre híbridas y Microrrelleno (4,5,6).

5 De acuerdo a su viscosidad
Baja viscosidad: Resinas fluidas. Para usarse como delineadores, mejoran la adaptación marginal, eliminan irregularidades y pueden crear un efecto de rompefuerzas en la contracción de polimerización.  Mediana viscosidad: Las más usuales. Indicadas en cualquier situación restaurativa.

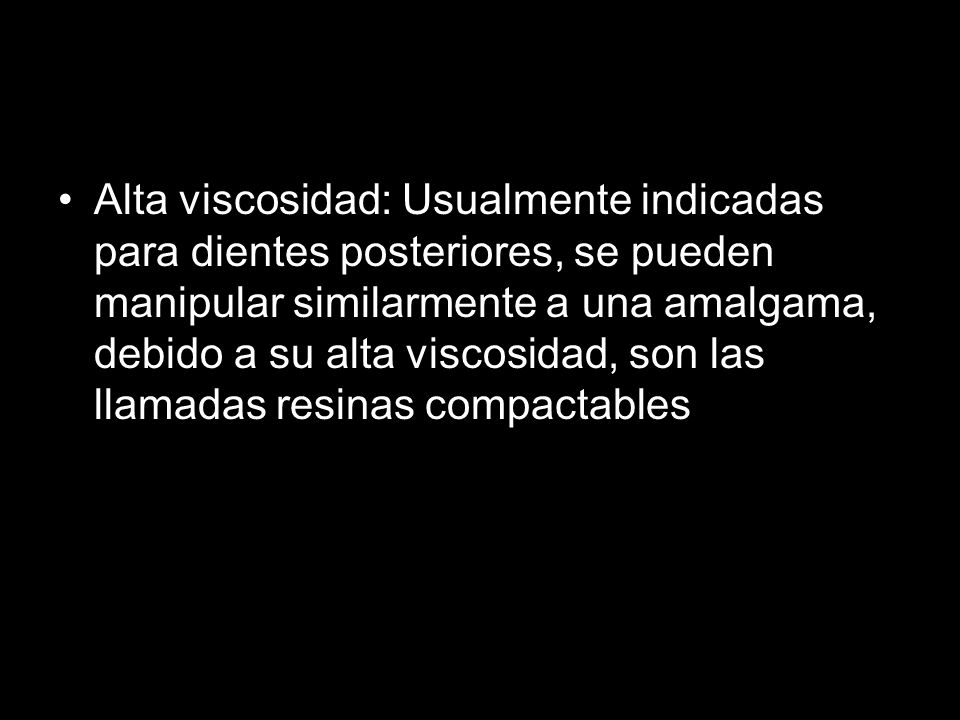

6 Alta viscosidad: Usualmente indicadas para dientes posteriores, se pueden manipular similarmente a una amalgama, debido a su alta viscosidad, son las llamadas resinas compactables

7 Tomando en cuenta ambas clasificaciones, lo más nuevo en odontología restaurativa adhesiva son las resinas microhíbridas de mediana viscosidad, las cuales y debido a su formulación tienen características de resistencia a la oclusión y al desgaste, así como facilidad de pulido,

8 La polimerización Halógeno-Cuarzo-Tungsteno (QTH): Longitud de onda de 400 nm-500 nm, económicas, posibilidad de variación de intensidad y tipo de polimerización. Arco Corto-Plasma (PAC): Longitud de onda de: Uv (-380 nm) a -Ir (+740 nm) pero filtrada solamente disponible entre 450 nm y 500 nm (pico 465 nm), generan mucho calor, costo alto, alta intensidad, rapidez de polimerización.

9 Láser de iones Argón (Láser): Longitud de onda de 454 nm-515 nm, muy caras, mucha intensidad y rapidez de polimerización.  LED Azul (Light Emiting Diodes- Diodos de Emisión de Luz) Longitud de onda de 450 nm-490 nm (pico 460 nm), es la luz más pura ( no necesita filtros), más económica, mayor duración del foco y permite lámparas inalámbricas por mayor duración de la pila

10 Adhesión

11 Es el mecanismo que mantiene 2 o más sustratos sin que se separen y se logra a través de 2 mecanismos: Químico: a través de enlaces iónicos, covalentes y enlaces secundarios como las fuerzas de Van der Walls, fuerzas polares, puentes de hidrógeno. Físico: sistema de traba mecánica, se logra a través de los efectos geométricos y estructurales entre los substratos adherentes.

12 Adhesivos de 1º generación
Aparecieron al final de los años 70 Fuerza de adhesión a la dentina muy baja (2 Mpa) Unión se da por la quelación del agente adhesivo con el calcio componente de la dentina. Producen sensibilidad postoperatoria

13 Adhesivos de 2da generación
Se desarrollaron al comienzo de los 80. Utilizaban la capa residual (smear leayer) como sustrato para la adhesión. La fuerza de adhesión es aprox. De 2 a 8 Mpa. Es necesario retención en las preparaciones. Producen sensibilidad postoperatoria

14 Adhesivos de 3ra generación
Aparecieron al final de los 80. Doble componente iniciador (primer) y adhesivo. Incremento en las fuerzas de adhesión 8-15 Mpa. Disminución en la sensibilidad postoperatoria.

15 Adhesivos de 4ta generación
Aparecieron al comienzo de los años 90. Fuerza de unión a la dentina Mpa. Disminución de la sensibilidad postoperatoria. Proceso de hibridación en la interfase dentina resina (Reemplazo de la hidroxiapatita de la superficie dentinal por resina) Procedimiento confuso por el número de pasos.

16 Adhesivos de 5ta generación
Aparecieron a mediados de los 90. Buena adhesión al esmalte y dentina aprox MPa. Un solo componente. Fácil manipulación. Disminución en la sensibilidad postoperatoria

17 Adhesivos de 6ta generación
Aparecieron a mediados del año 2000. Presentan un doble componente (acondicionador de dentina). Fuerzas de adhesión Mpa No requieren de grabado ácido.

18 Adhesivos de 7ma generación
Se simplifican los componentes en un solo frasco. Fácil manipulación. No necesitan de grabado ácido. No ocasionan sensibilidad postoperatoria

19 RESINA COMPUESTA

20 Composición Matriz Orgánica: Matriz Inorgánica: Silano: Fotoiniciador:
Polimeros oligómeros viscosos. Ejemplo: Bis GMA Matriz Inorgánica: Cuarzo, vidrio, estroncio, zinc, silice Silano: Agente de Acoplamiento que permite su unión. Fotoiniciador: Carforquinona.

21 Clasificación Tamaño de las particulas de relleno: Forma de curado:
Microrelleno Hibrida – Microhibrida Macrorelleno Forma de curado: Fotocurado Autocurado Indicaciones Anterior Posterior Anterior/posterior NANORELLENO

22 CLASIFICACIÓN B) Resina de Macrorelleno : C) Resinas Hibridas :
A) Resina de Microrelleno : Usada en dientes anteriores. Logra mas estética. Menor resistencia. B) Resina de Macrorelleno : Para dientes posteriores. De estética aceptable y es mas resistente. C) Resinas Hibridas : Para piezas anteriores y posteriores. De estética intermedia como la resistencia.

23 RESINAS COMPUESTAS Clasificación
Según el tamaño de las partículas de relleno. Macropartículas (vidrio o cuarzo): 8 – 12 um. Micropartículas (sílica coloidal): 0.04 um. Híbridas (vidrio-cuarzo y sílica coloidal): 1um. Nanopartículas: aprox. 25 nm. Según su forma de curado: Autopolimerizables. Fotopolimerizables. Duales.

24 TIPOS DE RESINAS COMPUESTAS

25 RESINA COMPUESTA Los composites continúan teniendo importancia creciente para el clínico, ocurriendo mejoras en sus propiedades, tales como manipulación, embalaje, selección del color y translucidez, a pesar de que todavía presentan algunas imperfecciones (Contracción de polimerización).

26 Propiedades más importantes en una Resina
Estética Resistencia a las fuerzas tensionales y compresivas. Resistencia al desgaste. Preferencias en la manipulación. CONTRACCIÓN DE POLIMERIZACIÓN

27 Contracción de Polimerización

28 Contracción de Polimerización

29 Contracción de Polimerización

30 ADHESIVOS 5ta Generación

31 PASO 1 – ACONDICIONAMIENTO ÁCIDO:
AISLAMIENTO ABSOLUTO - Desmineralizante en esmalte y dentina - Espere 15 segundos. (Ácido Fosfórico al 37%). - Lave por 15 segundos. - Seque el exceso de agua deje semi-húmeda la superficie del dientes. (NO RESECAR) (Dolor Post-operatorio)

32 PASO 2 - APLICAR ADHESIVO:
- Aplique dos capas consecutvas de adhesivo al esmalte y dentina. - Chorro de aire. Evite el exceso de adhesivo en toda la preparación y en los ángulos.

33 PASO 3 - FOTOPOLIMERIZACIÓN:
- Fotopolimerice por 20 segundos.

34 FOTOPOLIMERIZAR LOS 1EROS 5 SEG. A 5 CM LUEGO ACERCAR A LA CAVIDAD
COLOCAR POR CAPAS NO MÁS DE 2 PAREDES INCREMENTAL TÉCNICA NUNCA COMO BASE FOTOPOLIMERIZAR LOS 1EROS 5 SEG. A 5 CM LUEGO ACERCAR A LA CAVIDAD

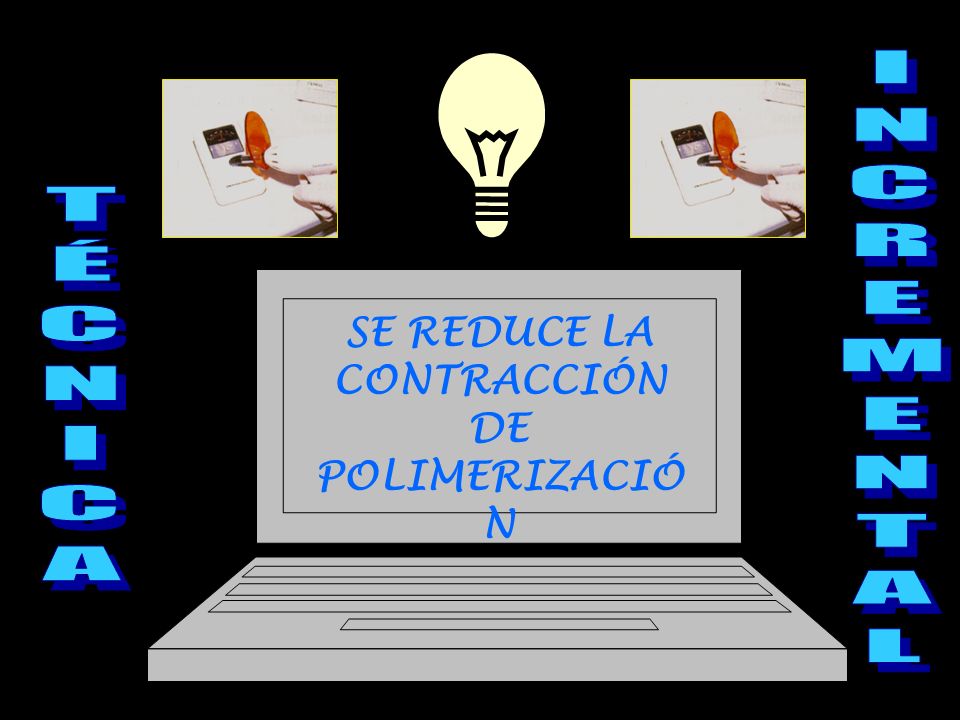

35 SE REDUCE LA CONTRACCIÓN DE POLIMERIZACIÓN
INCREMENTAL TÉCNICA

36 Tec. Incremental SALETE,N.P.C. Odontologia na Primeira Infância, 2000

37 Tec. Incremental SALETE,N.P.C. Odontologia na Primeira Infância, 2000

38 Restauraciones defectuosas en los incisivos centrales superiores

39 Aislamiento con dique de goma

40 Determinación del tamaño y contorno final por medio de una guía de silicona:
Los dientes se reconstruyen de forma rápida, sin procedimientos adhesivos y de una sola intención de polimerización para crear el tamaño y contorno final

41 se le tomará una guía con silicona masilla

42 Toma de color

43

44 Preparación de la cavidad:
La cavidad es muy conservadora con las características a resaltar de obtener ángulos redondeados y un margen a base de un bisel de 1-2 mm, que permitan una adecuada adaptación del material

45 Acondicionamiento de la preparación:
Grabado de esmalte y dentina con ácido fosfórico (10%-37,5%) durante seg.

46 Colocación del adhesivo
Dependiendo del tipo de adhesivo será su forma de aplicación

47 Colocación de la restauración
Usando la guía de silicona, se pone la primera capa en palatino de resina esmalte previamente seleccionada en un grosor no mayor de 1 mm.

48

49 se fotopolimeriza con técnica de rampa por 20 seg

50

51

52

53 se debe de contornear y pulir con fresas de diamante ultrafino, carburos de 12 y 40 hojas, pulidores y abrillantadores

54

55

56

57

58

59

60
