1 Trabajo publicado en www.ilustrados.com
La mayor Comunidad de difusión del conocimiento Simulador de Construcción de Circuitos Digitales con Escenarios Virtuales y Tutoriales Interactivos Jennifer Esmeralda Chacón Carranza Jaime Oswaldo Montoya Guzmán Marvin Eliezer Peña

2 Contenido 2 Historia del Programa Propósito del Programa
Descripción del Programa Partes del Módulo Digital Ejemplos de circuitos Tutoriales Escenarios Página del Programa Simulador Digital 1.0 (diciembre 2007) 2

3 Primera versión del programa en Internet (agosto).
1. Historia del Programa Primera versión, desarrollada durante el mundial de fútbol Corea-Japón. Segunda versión, hecha en verano (en Perú), como herramienta de enseñanza en un taller de ingeniería en el colegio nacional José Pardo y Barreda (JPB) de Chincha, Perú. Tercera versión, con tutoriales y escenarios para un taller de electrónica en el colegio JPB. Los alumnos desarrollaron un mapa de ayuda electrónico utilizando descodificadores binarios. Primera versión del programa en Internet (agosto). Versión (febrero). Es la actual versión estable distribuida gratuitamente por Internet. 2002 2003 2006 2007 3

4 2. Propósito del Programa
Servir como una herramienta para la enseñanza y el aprendizaje en un primer curso de circuitos digitales, y como una herramienta de simulación en el diseño digital utilizando circuitos integrados de lógica fija. Enseñar y aprender a construir circuitos digitales y a diseñarlos eficiente y eficazmente 4

5 3. Descripción del Programa
Es una herramienta para la enseñanza y el aprendizaje del diseño digital en el nivel escolar y universitario. Componentes: Módulo digital Tutoriales interactivos Escenarios virtuales Se distribuye gratuitamente por Internet. 5

6 4. Partes del Módulo Digital
Menú del programa Puertos de interfaz con escenarios virtuales Leds de 7 segmentos Indicadores luminosos (leds) Interruptor principal Protoboard Temporizadores Polarización Conmutadores Pulsadores 6

7 5. Ejemplos de Circuitos 7

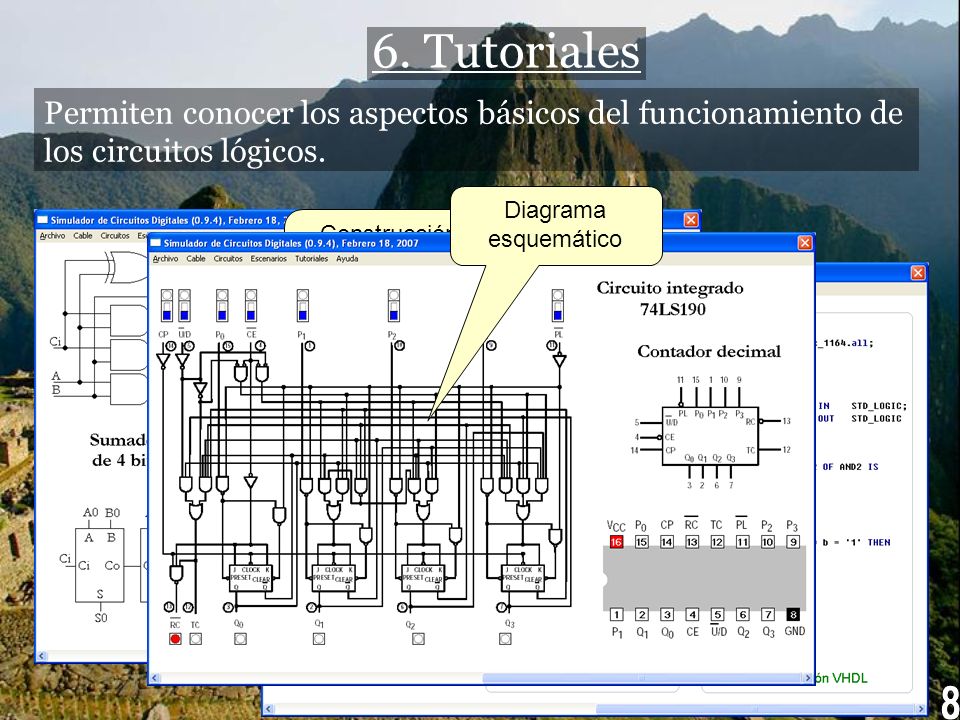

8 6. Tutoriales Permiten conocer los aspectos básicos del funcionamiento de los circuitos lógicos. Diagrama esquemático Construcción modular del sumador binario Sumador binario Circuito listo para usar 8

9 Sensor de paso de vehículo
7. Escenarios Permiten ensayar el funcionamiento del circuito en el medio donde van a operar. Sensor de paso de vehículo 9

10 10 8. Página del Programa Ubicación: Método indirecto: Método Google:
Método indirecto: Ir a Luego hacer click en Programas e ir al enlace del Simulador de Construcción de Circuitos Digitales… Método Google: Buscar: simuladores circuitos digitales Hacer click en el resultado Simulador de Circuitos Digitales - Versión preliminar 0.9.4 10

11 9. Simulador Digital 1.0 (diciembre 2007)
TTL CMOS ECL PLD MCU Instrumentación Virtual Circuitos analógicos parametrizables Libro de diseño digital con tutoriales interactivos Escenarios con interfaces por puertos del computador 11

12 12 Jaime Montoya jaimemontoya@jaimemontoya.com www.jaimemontoya.com
Santa Ana, 9 de septiembre de 2007 El Salvador 12
