1 Capacitación sobre Fibra Óptica Introducción

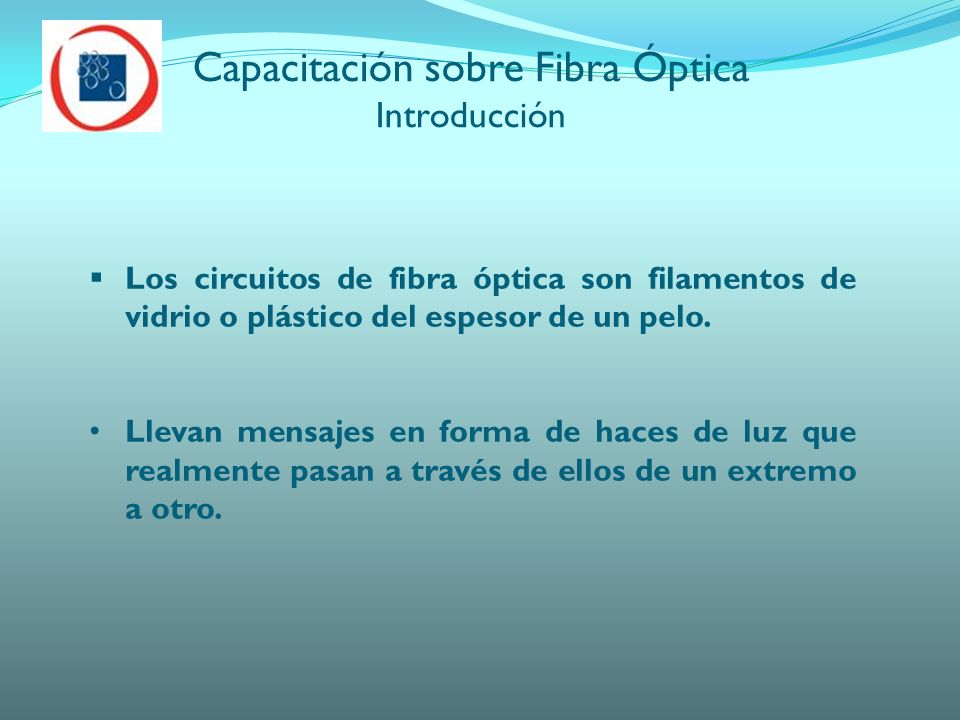

Los circuitos de fibra óptica son filamentos de vidrio o plástico del espesor de un pelo. Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro.

2 Capacitación sobre Fibra Óptica Introducción
El desarrollo de los distintos tipos de cable de fibra óptica para tendidos de largas distancias generó una revolución en el mundo de las telecomunicaciones.

3 Capacitación sobre Fibra Óptica Objetivos

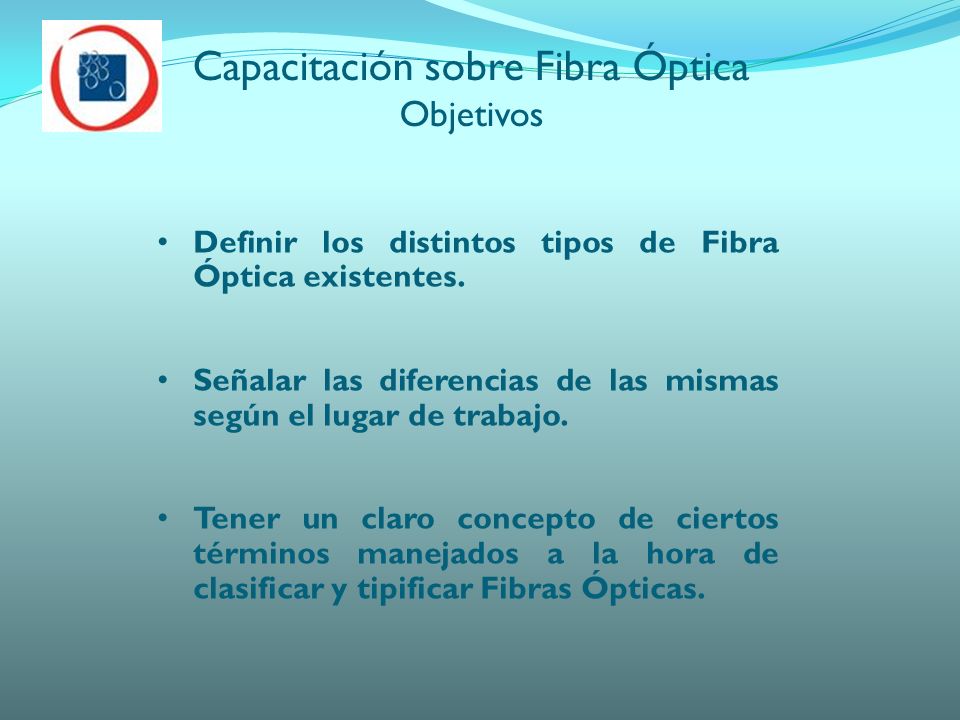

Definir los distintos tipos de Fibra Óptica existentes. Señalar las diferencias de las mismas según el lugar de trabajo. Tener un claro concepto de ciertos términos manejados a la hora de clasificar y tipificar Fibras Ópticas.

4 Capacitación sobre Fibra Óptica Desarrollo

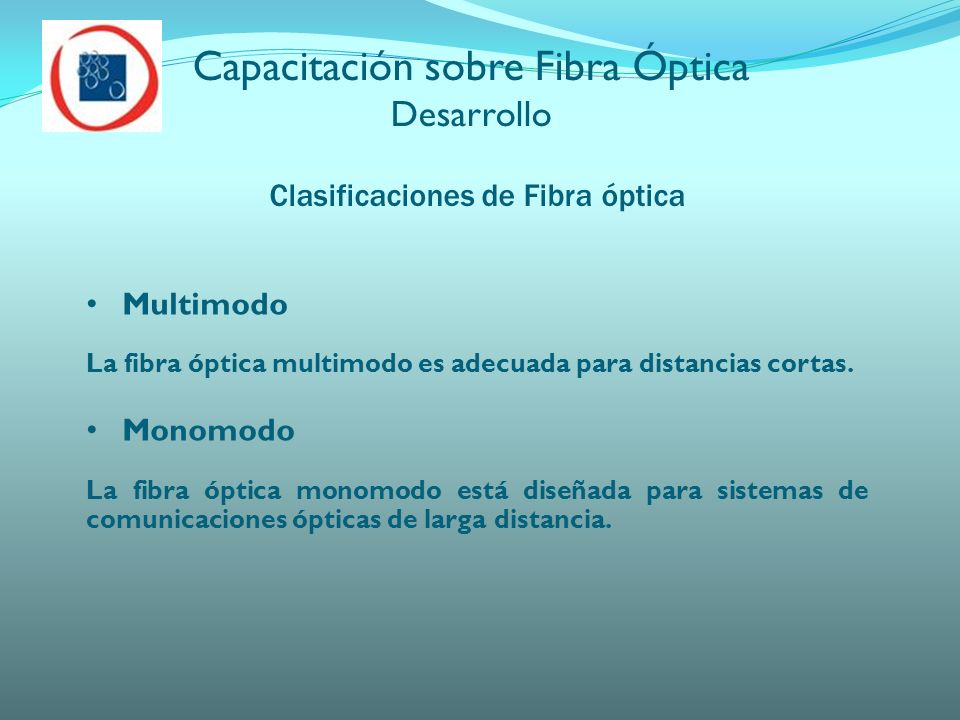

Clasificaciones de Fibra óptica Multimodo La fibra óptica multimodo es adecuada para distancias cortas. Monomodo La fibra óptica monomodo está diseñada para sistemas de comunicaciones ópticas de larga distancia.

5 Capacitación sobre Fibra Óptica Desarrollo

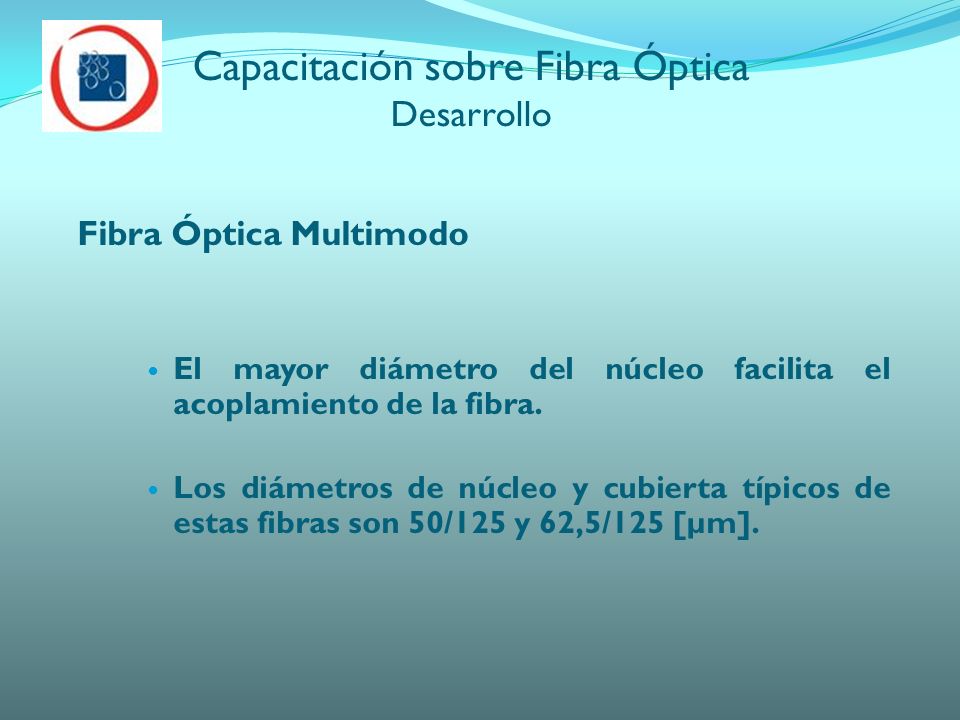

Fibra Óptica Multimodo El mayor diámetro del núcleo facilita el acoplamiento de la fibra. Los diámetros de núcleo y cubierta típicos de estas fibras son 50/125 y 62,5/125 [µm].

6 Capacitación sobre Fibra Óptica Desarrollo

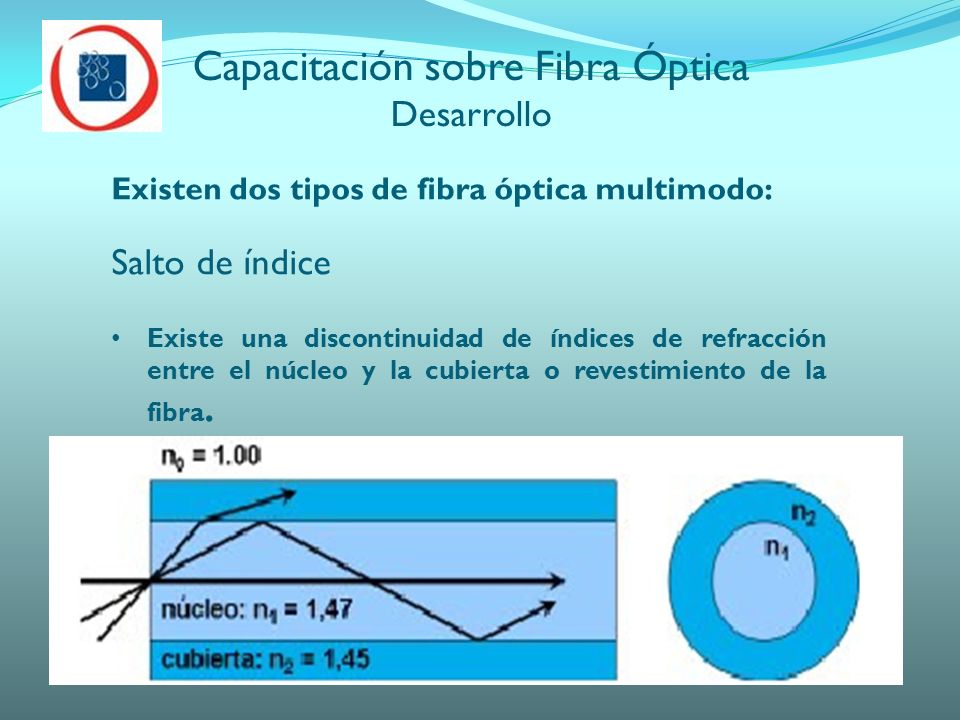

Existen dos tipos de fibra óptica multimodo: Salto de índice Existe una discontinuidad de índices de refracción entre el núcleo y la cubierta o revestimiento de la fibra.

7 Capacitación sobre Fibra Óptica Desarrollo
Índice gradual Esto permite que en las fibras multimodo de índice gradual los rayos de luz viajen a distinta velocidad.

8 Capacitación sobre Fibra Óptica Desarrollo

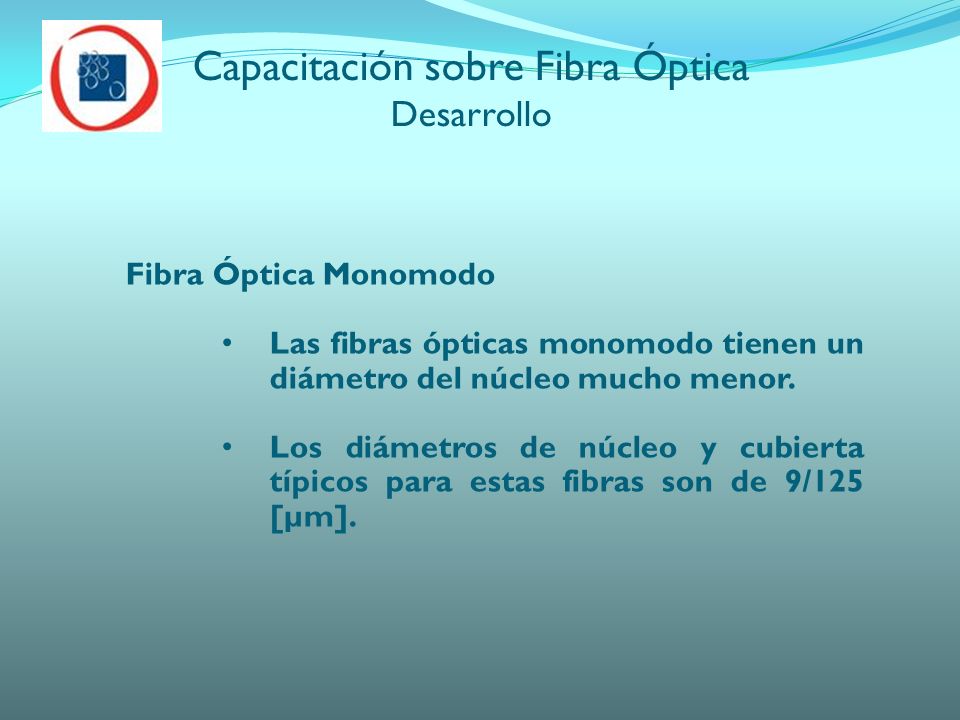

Fibra Óptica Monomodo Las fibras ópticas monomodo tienen un diámetro del núcleo mucho menor. Los diámetros de núcleo y cubierta típicos para estas fibras son de 9/125 [µm].

9 Capacitación sobre Fibra Óptica Desarrollo

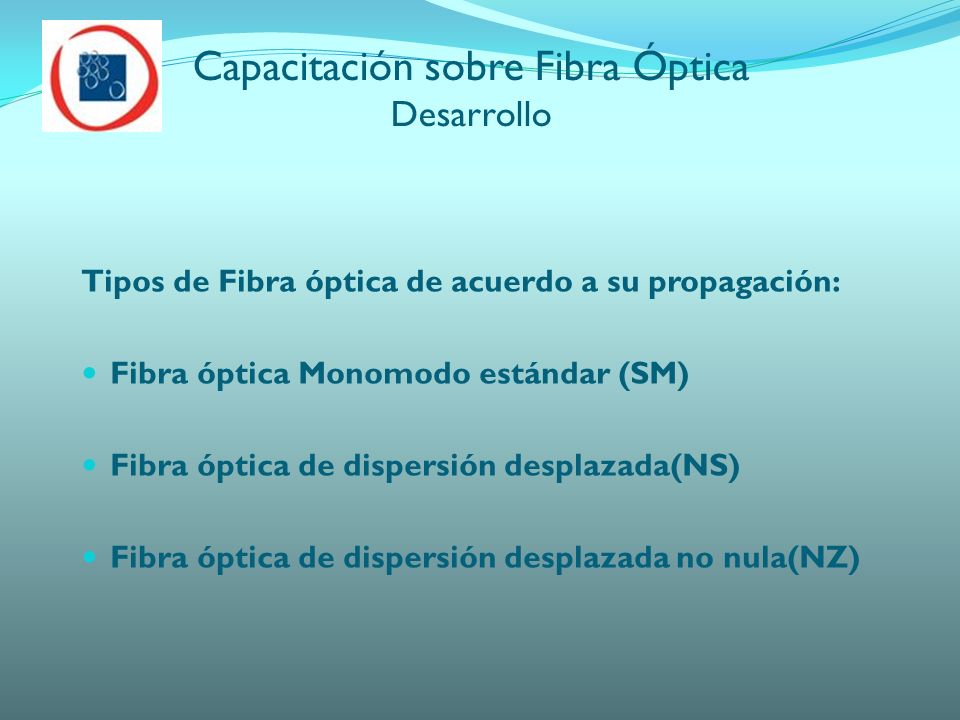

Tipos de Fibra óptica de acuerdo a su propagación: Fibra óptica Monomodo estándar (SM) Fibra óptica de dispersión desplazada(NS) Fibra óptica de dispersión desplazada no nula(NZ)

10 Capacitación sobre Fibra Óptica Desarrollo

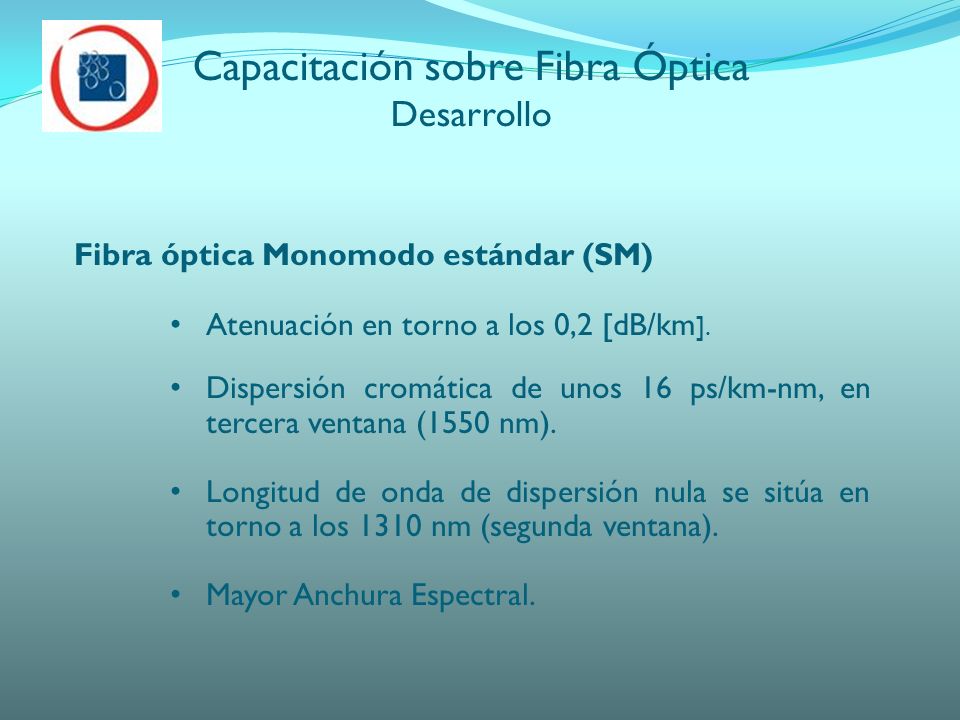

Fibra óptica Monomodo estándar (SM) Atenuación en torno a los 0,2 [dB/km]. Dispersión cromática de unos 16 ps/km-nm, en tercera ventana (1550 nm). Longitud de onda de dispersión nula se sitúa en torno a los 1310 nm (segunda ventana). Mayor Anchura Espectral.

11 Capacitación sobre Fibra Óptica Desarrollo

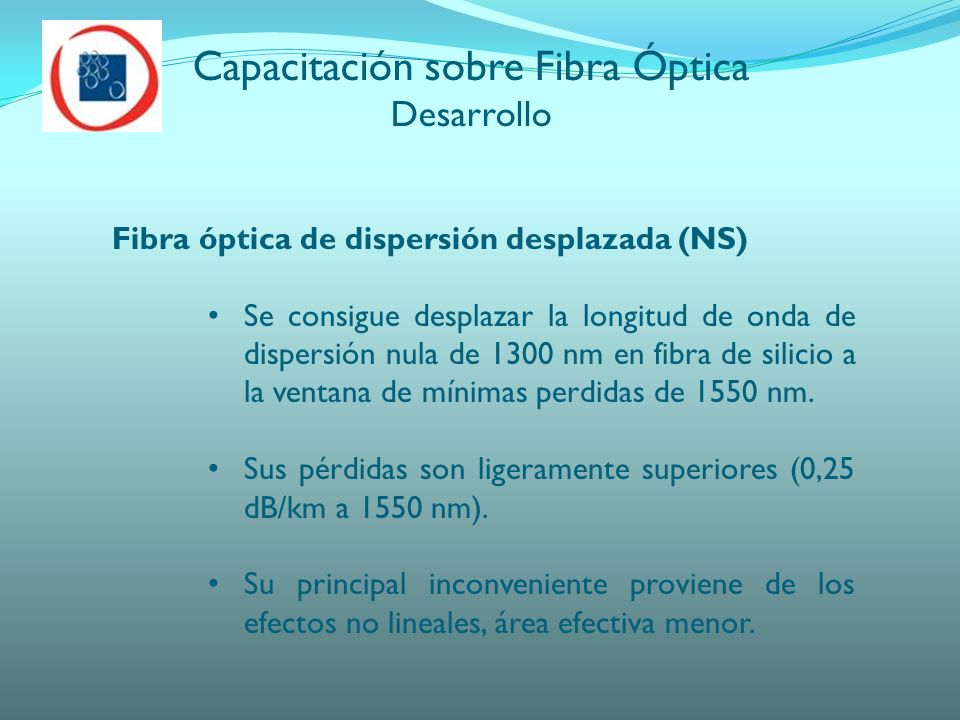

Fibra óptica de dispersión desplazada (NS) Se consigue desplazar la longitud de onda de dispersión nula de 1300 nm en fibra de silicio a la ventana de mínimas perdidas de 1550 nm. Sus pérdidas son ligeramente superiores (0,25 dB/km a 1550 nm). Su principal inconveniente proviene de los efectos no lineales, área efectiva menor.

12 Capacitación sobre Fibra Óptica Desarrollo

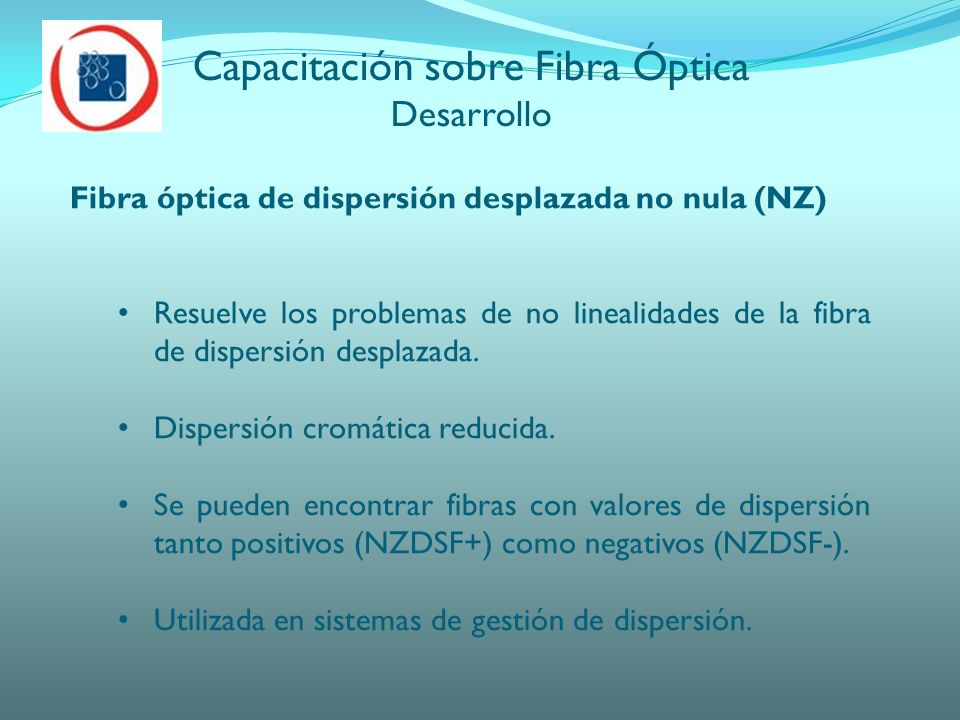

Fibra óptica de dispersión desplazada no nula (NZ) Resuelve los problemas de no linealidades de la fibra de dispersión desplazada. Dispersión cromática reducida. Se pueden encontrar fibras con valores de dispersión tanto positivos (NZDSF+) como negativos (NZDSF-). Utilizada en sistemas de gestión de dispersión.
