1 ELECTRICIDAD Y ELECTRÓNICA

2 CORRIENTE ELÉCTRICA Movimiento de electrones continuo en una dirección. Para producirla necesitamos una diferencia de potencial o voltaje entre dos puntos otorgados por un generador eléctrico (pila, batería, dinamo, alternador) Cuando se unen a través de un conductor dos puntos de diferente potencial eléctrico, se produce una corriente eléctrica desde el punto de mayor voltaje hacia el de menor voltaje.

3 Elementos de un circuito eléctrico

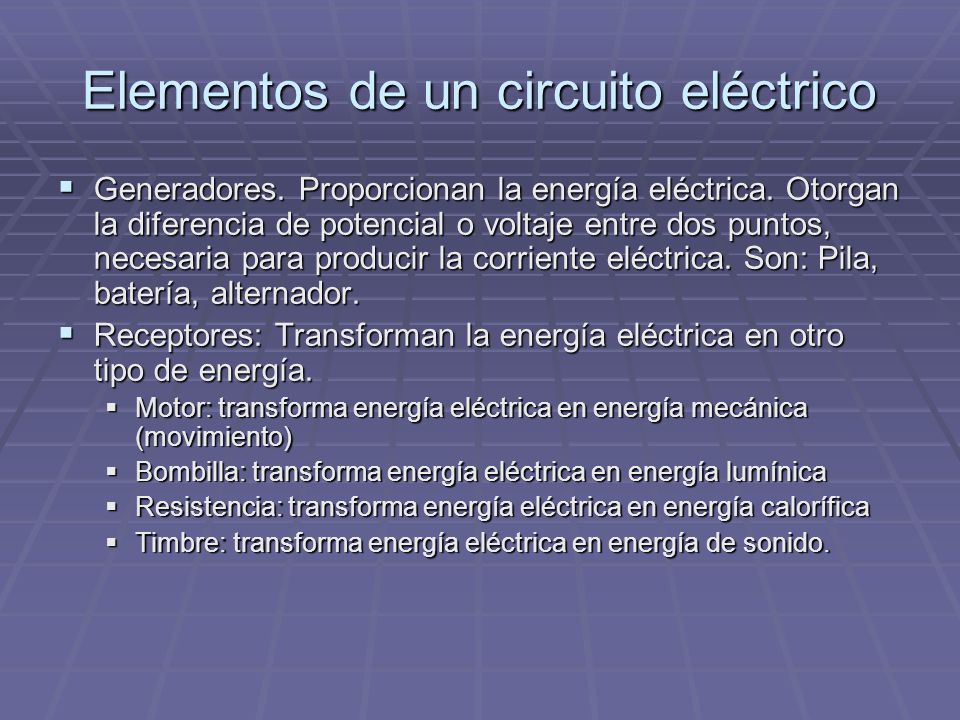

Generadores. Proporcionan la energía eléctrica. Otorgan la diferencia de potencial o voltaje entre dos puntos, necesaria para producir la corriente eléctrica. Son: Pila, batería, alternador. Receptores: Transforman la energía eléctrica en otro tipo de energía. Motor: transforma energía eléctrica en energía mecánica (movimiento) Bombilla: transforma energía eléctrica en energía lumínica Resistencia: transforma energía eléctrica en energía calorífica Timbre: transforma energía eléctrica en energía de sonido.

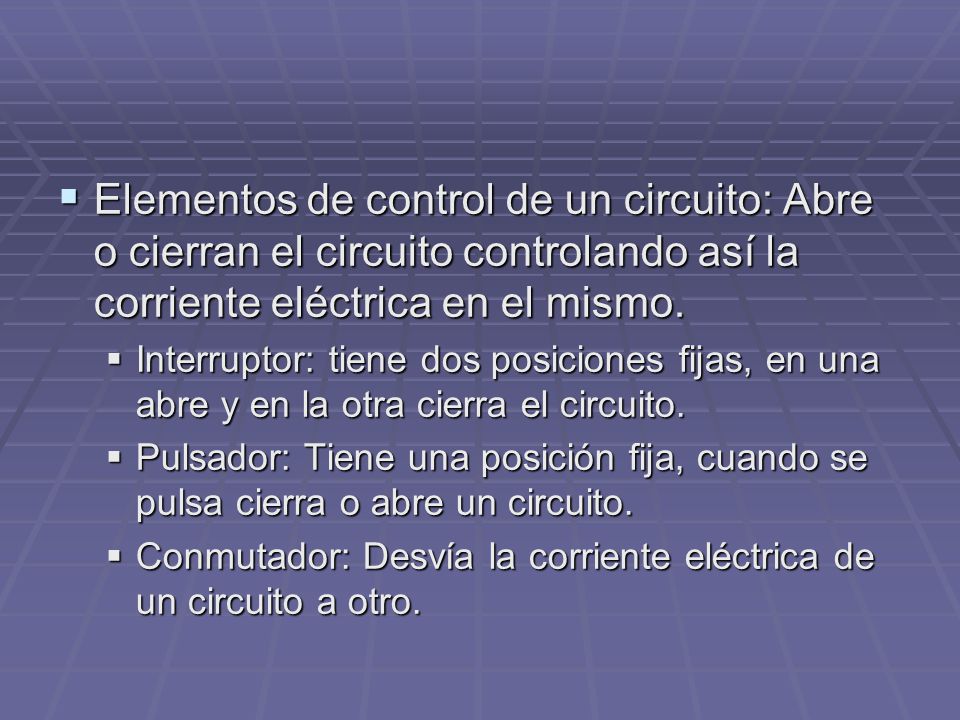

4 Elementos de control de un circuito: Abre o cierran el circuito controlando así la corriente eléctrica en el mismo. Interruptor: tiene dos posiciones fijas, en una abre y en la otra cierra el circuito. Pulsador: Tiene una posición fija, cuando se pulsa cierra o abre un circuito. Conmutador: Desvía la corriente eléctrica de un circuito a otro.

5 Elementos de protección: Abre el circuito cuando se produce una sobrecarga, cortocircuito o paso de corriente hacia la instalación de tierra. Fusible: Un hilo conductor muy fino y conectado en serie con el circuito a proteger, que se funde interrumpiendo la corriente eléctrica cuando se produce una sobrecarga o cortocircuito. Interruptor automático o magnetotérmico: Abre el circuito de una vivienda cuando se produce una sobrecarga o cortocircuito. Interruptor diferencial: Abre el circuito cuando se produce una desviación de corriente hacia la instalación de tierra (defecto de corriente a tierra) evitando el contacto indirecto de las personas con la corriente.

6

7 Magnitudes eléctricas
Voltaje o diferencia de potencial: Energía que puede proporcionar un generador a cada electrón. Se mide en Voltios (V) Intensidad de corriente: Cantidad de carga (culombios) que circula por una sección del circuito en cada segundo. Se mide en amperios (A). Resistencia eléctrica: oposición que presenta un material al paso de la corriente eléctrica. Se mide en Ohmios.

8 APARATOS DE MEDIDA DE LAS MAGNITUDES ELÉCTRICAS
AMPERÍMETRO: Mide la intensidad de corriente. Se conecta en serie con el dispositivo cuya corriente se desea medir. VOLTÍMETRO: Mide la diferencia de potencial o voltaje entre sus dos terminales. Se conecta en paralelo con el dispositivo cuyo voltaje se desea medir.

9

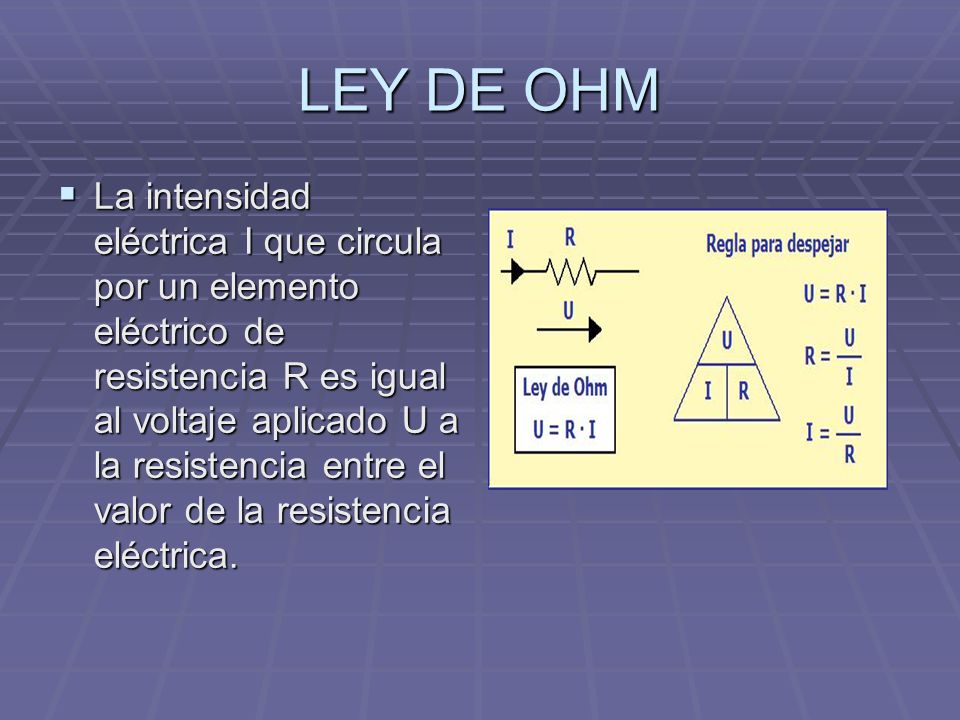

10 LEY DE OHM La intensidad eléctrica I que circula por un elemento eléctrico de resistencia R es igual al voltaje aplicado U a la resistencia entre el valor de la resistencia eléctrica.

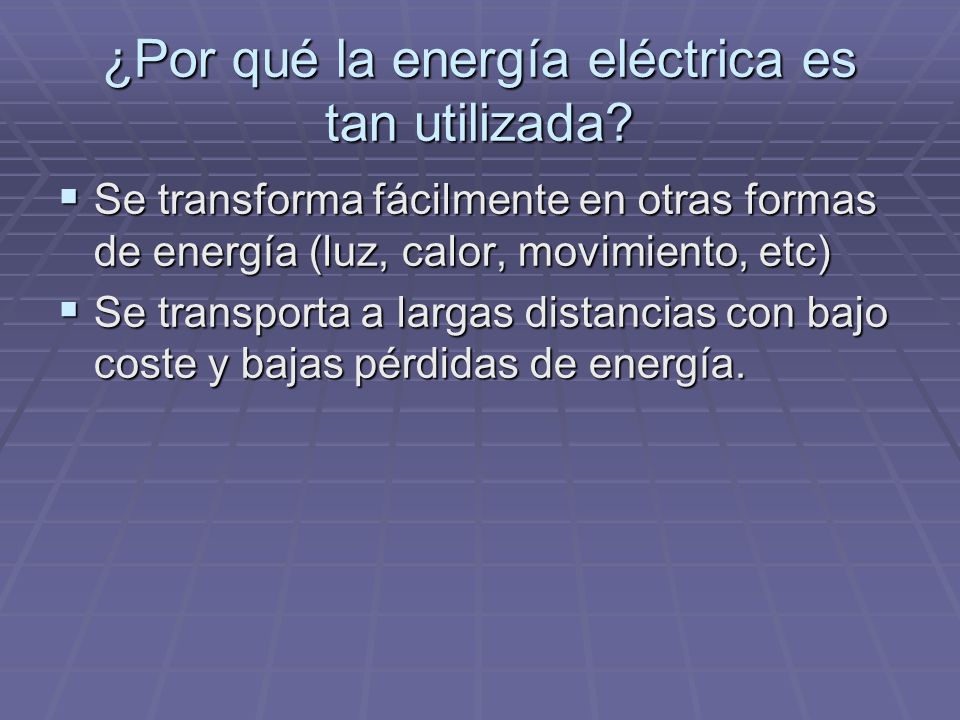

11 ¿Por qué la energía eléctrica es tan utilizada?
Se transforma fácilmente en otras formas de energía (luz, calor, movimiento, etc) Se transporta a largas distancias con bajo coste y bajas pérdidas de energía.

12 EFECTOS DE LA CORRIENTE ELÉCTRICA

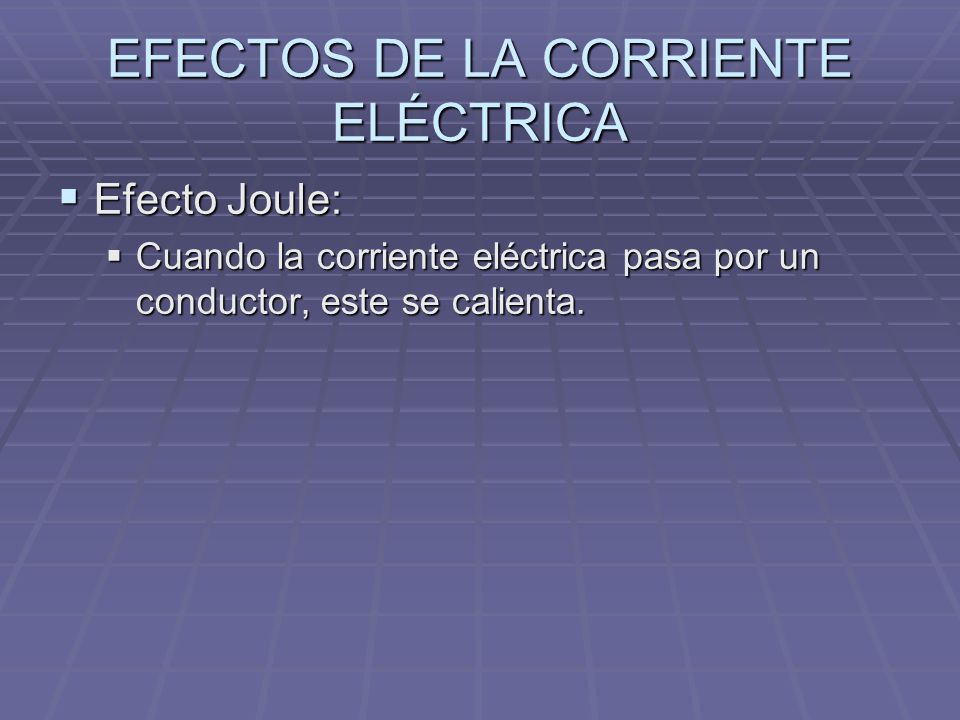

Efecto Joule: Cuando la corriente eléctrica pasa por un conductor, este se calienta.

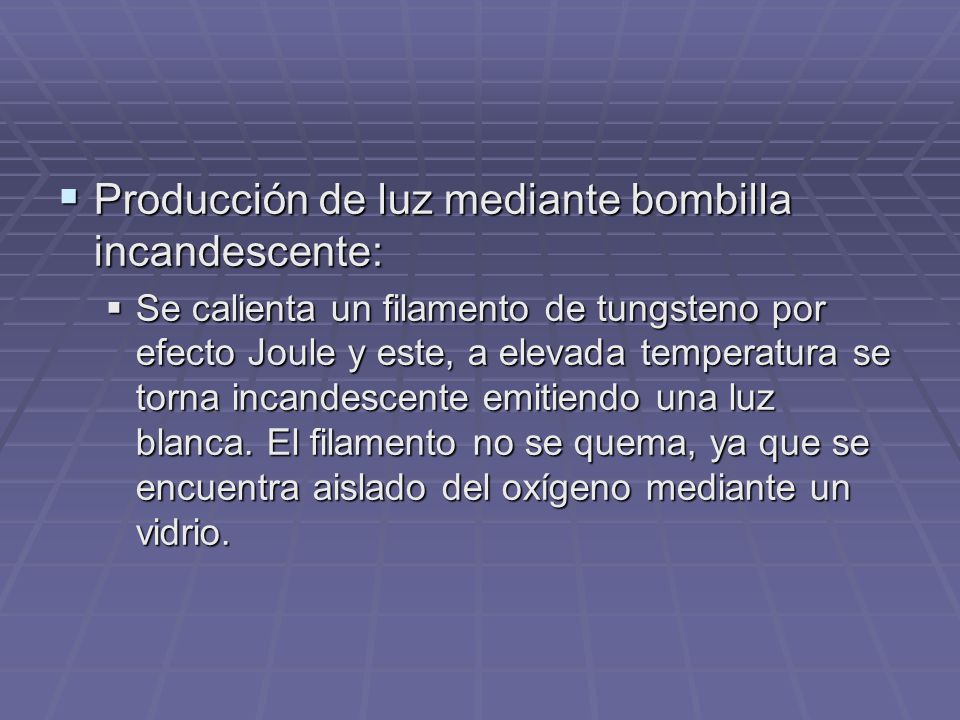

13 Producción de luz mediante bombilla incandescente:
Se calienta un filamento de tungsteno por efecto Joule y este, a elevada temperatura se torna incandescente emitiendo una luz blanca. El filamento no se quema, ya que se encuentra aislado del oxígeno mediante un vidrio.

14 Efectos magnéticos: Cuando una corriente pasa por un cable, se produce un campo magnético a su alrededor.

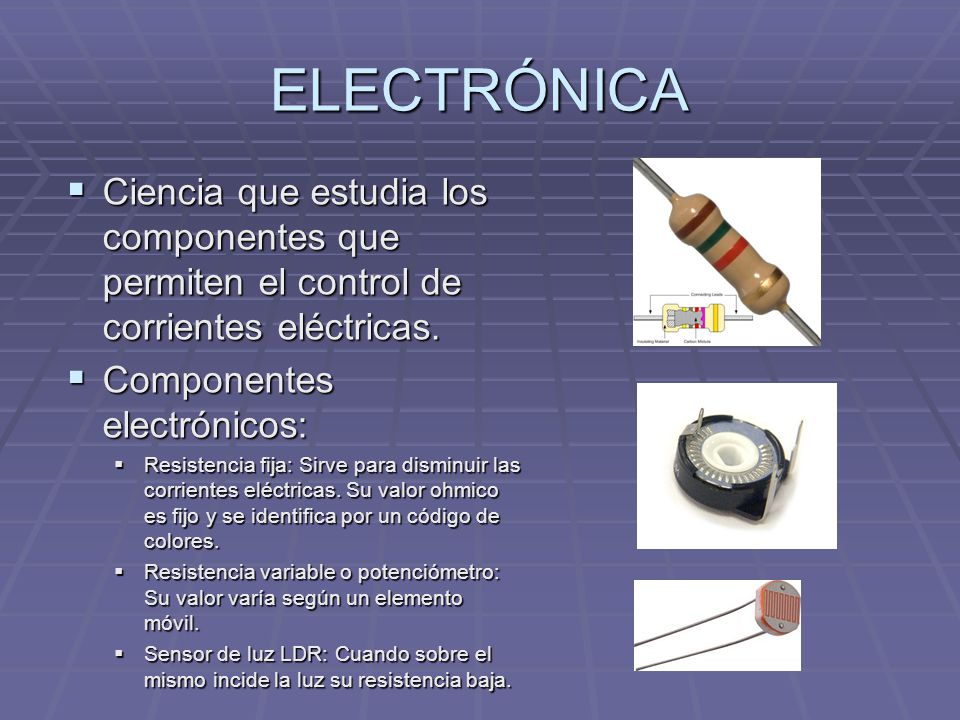

15 ELECTRÓNICA Ciencia que estudia los componentes que permiten el control de corrientes eléctricas. Componentes electrónicos: Resistencia fija: Sirve para disminuir las corrientes eléctricas. Su valor ohmico es fijo y se identifica por un código de colores. Resistencia variable o potenciómetro: Su valor varía según un elemento móvil. Sensor de luz LDR: Cuando sobre el mismo incide la luz su resistencia baja.

16 Sensores de temperatura:
NTC: Cuando la temperatura sube su resistencia baja. PTC: Cuando la temperatura sube su resistencia sube también.

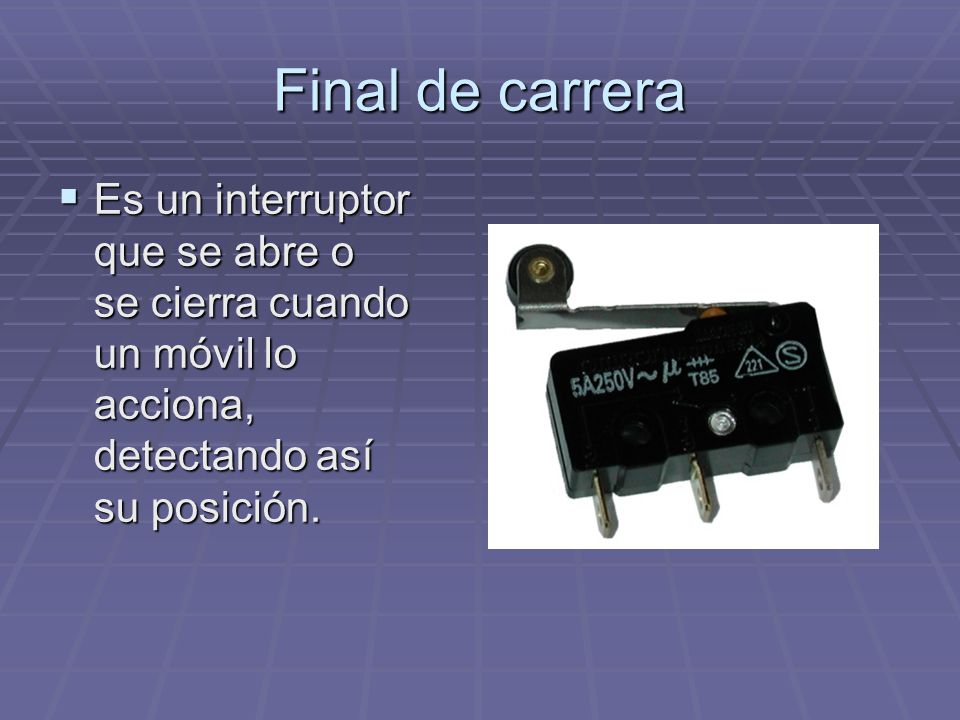

17 Final de carrera Es un interruptor que se abre o se cierra cuando un móvil lo acciona, detectando así su posición.

18 Diodo Dispositivo que únicamente deja pasar la corriente en un sentido. El diodo LED realiza la misma función, pero cuando por el mismo circula una corriente, este se ilumina

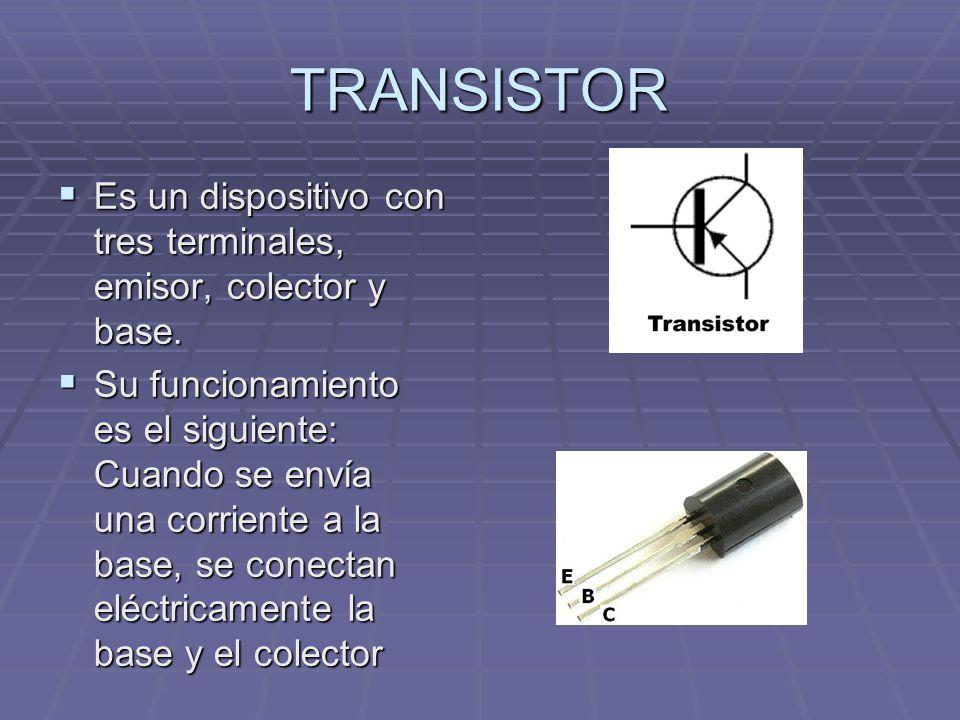

19 TRANSISTOR Es un dispositivo con tres terminales, emisor, colector y base. Su funcionamiento es el siguiente: Cuando se envía una corriente a la base, se conectan eléctricamente la base y el colector
