1 Identificando las partes internas de la torre
segunda practica Identificando las partes internas de la torre

2 Ventilador del procesador
Correa de batos Disco duro

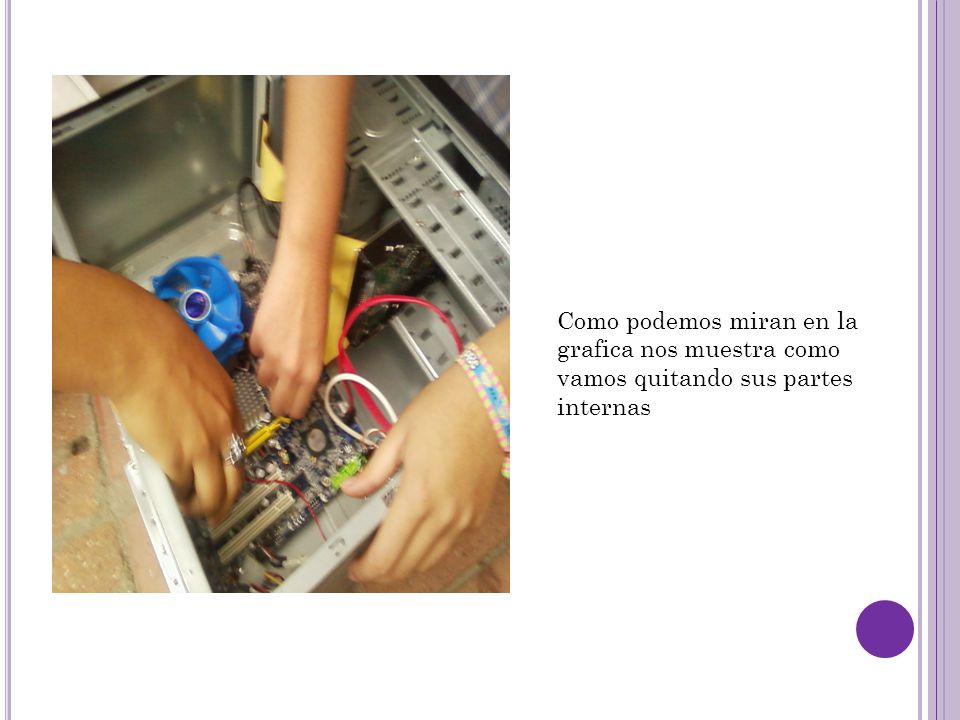

3 Como podemos miran en la grafica nos muestra como vamos quitando sus partes internas

4 Como se puede observar se están quitando los tornillos de la tarjeta madre
Cable del ventilador que se conecta a la fuente de poder

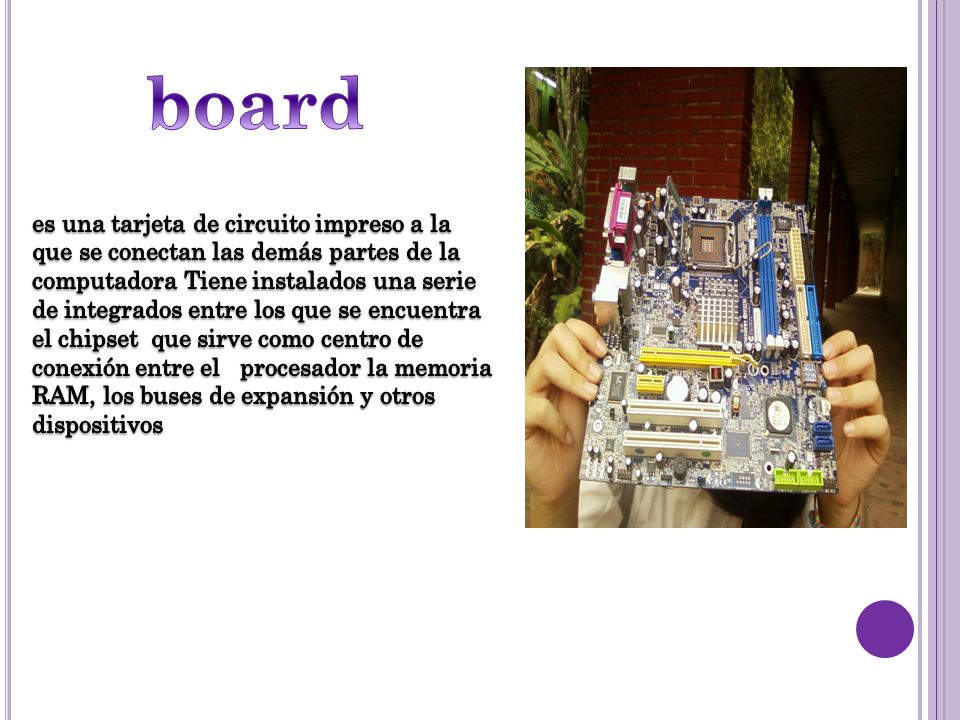

5 board es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora Tiene instalados una serie de integrados entre los que se encuentra el chipset que sirve como centro de conexión entre el procesador la memoria RAM, los buses de expansión y otros dispositivos

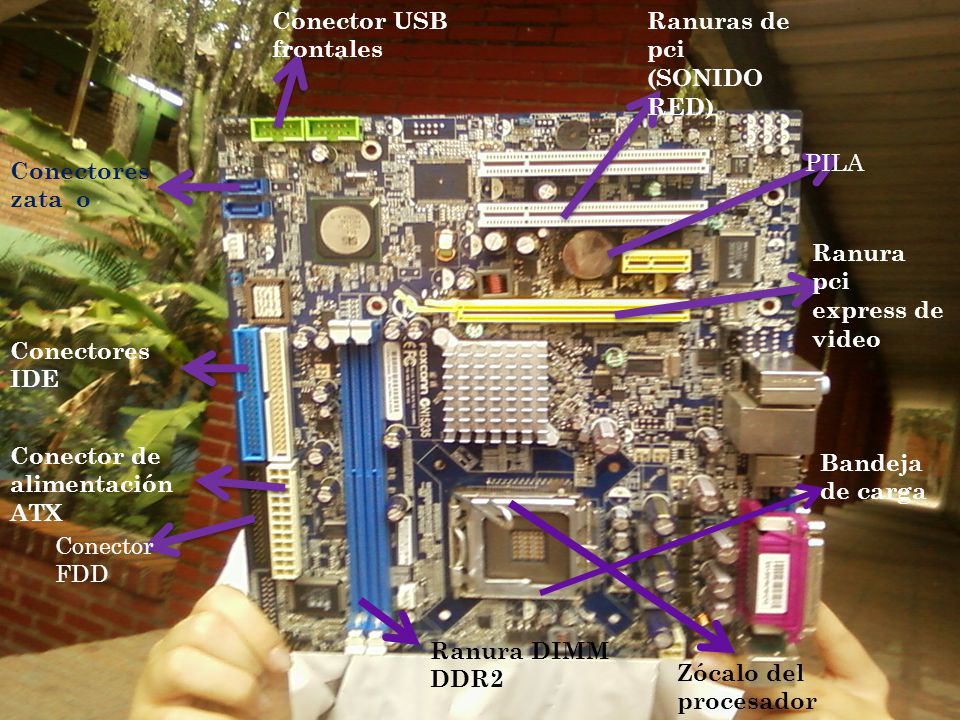

6 Conector USB frontales
Ranuras de pci (SONIDO RED) PILA Conectores zata o Ranura pci express de video Conectores IDE Conector de alimentación ATX Bandeja de carga Conector FDD Ranura DIMM DDR2 Zócalo del procesador

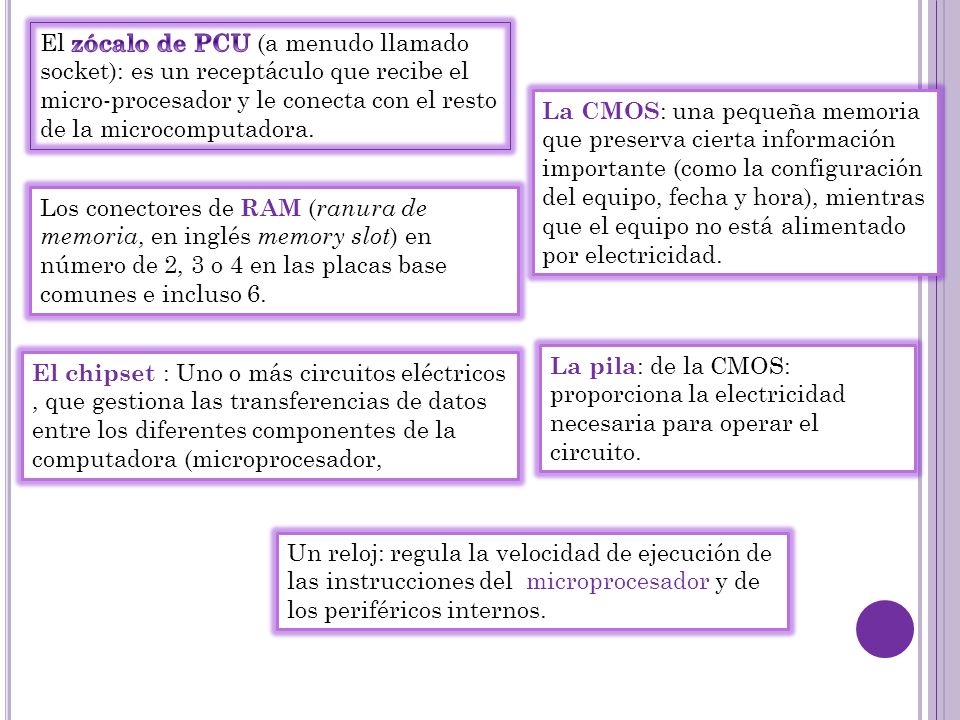

7 El zócalo de PCU (a menudo llamado socket): es un receptáculo que recibe el micro-procesador y le conecta con el resto de la microcomputadora. La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras que el equipo no está alimentado por electricidad. Los conectores de RAM (ranura de memoria, en inglés memory slot) en número de 2, 3 o 4 en las placas base comunes e incluso 6. La pila: de la CMOS: proporciona la electricidad necesaria para operar el circuito. El chipset : Uno o más circuitos eléctricos , que gestiona las transferencias de datos entre los diferentes componentes de la computadora (microprocesador, Un reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.

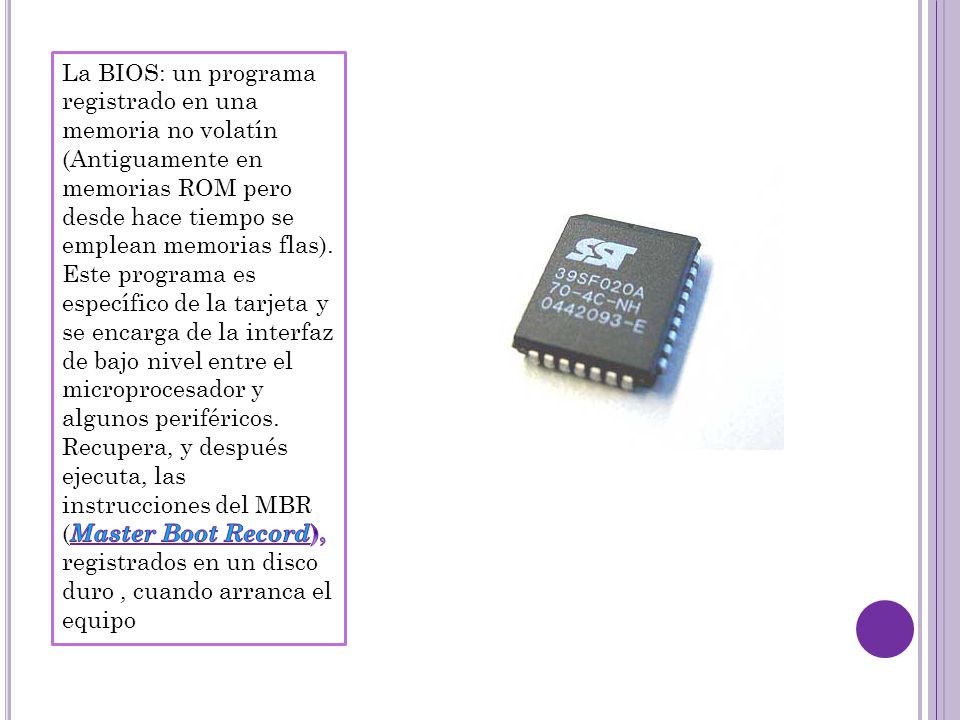

8 La BIOS: un programa registrado en una memoria no volatín (Antiguamente en memorias ROM pero desde hace tiempo se emplean memorias flas). Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (Master Boot Record), registrados en un disco duro , cuando arranca el equipo

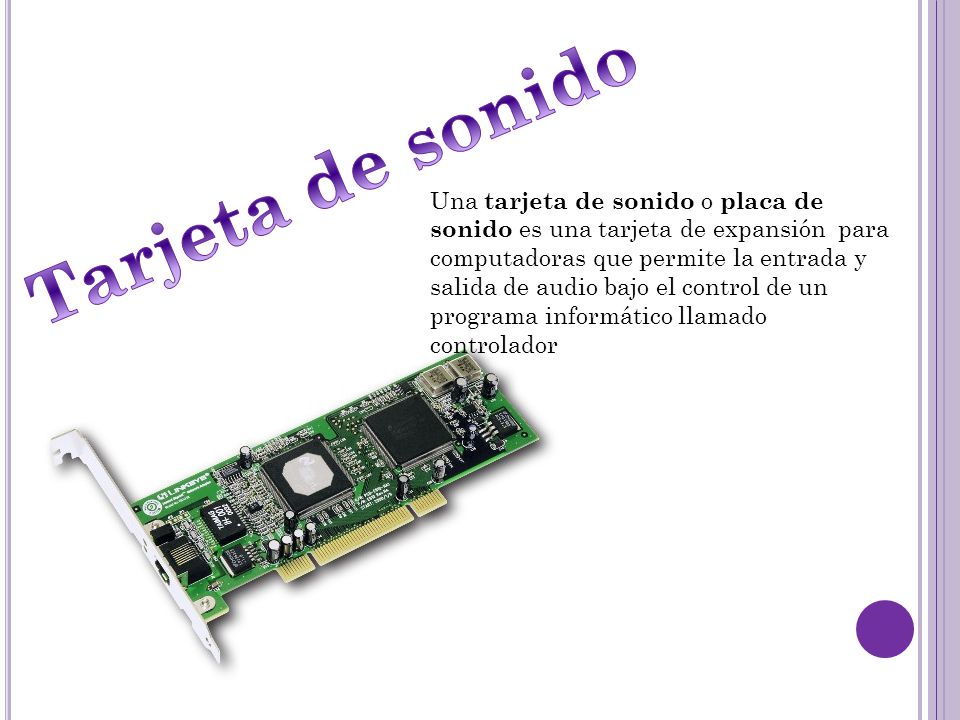

9 Tarjeta de sonido Una tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la entrada y salida de audio bajo el control de un programa informático llamado controlador

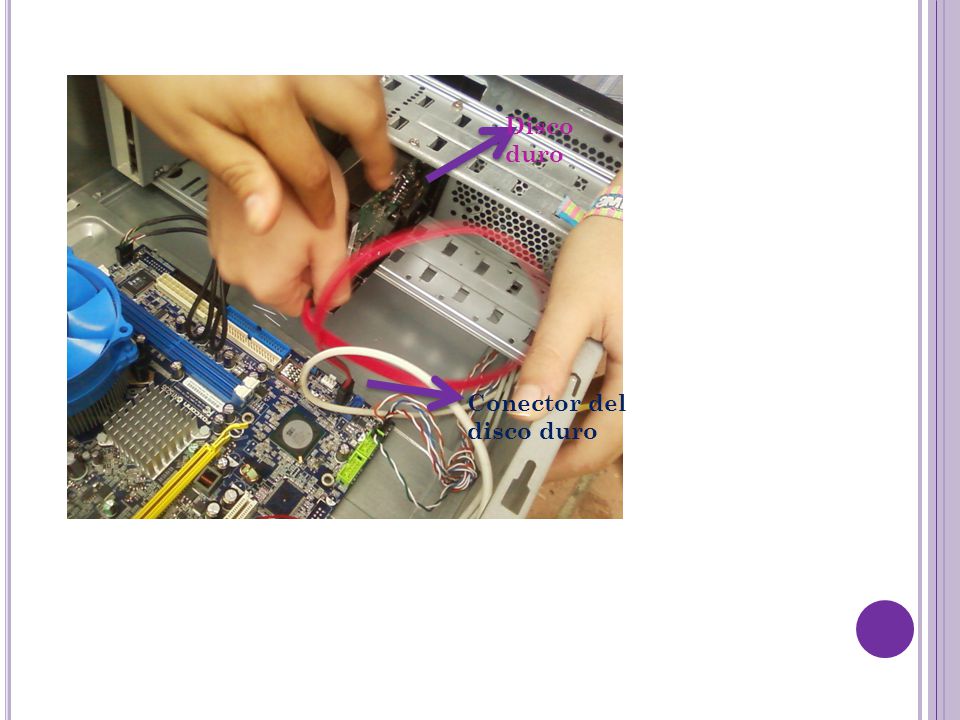

10 Disco duro Conector del disco duro

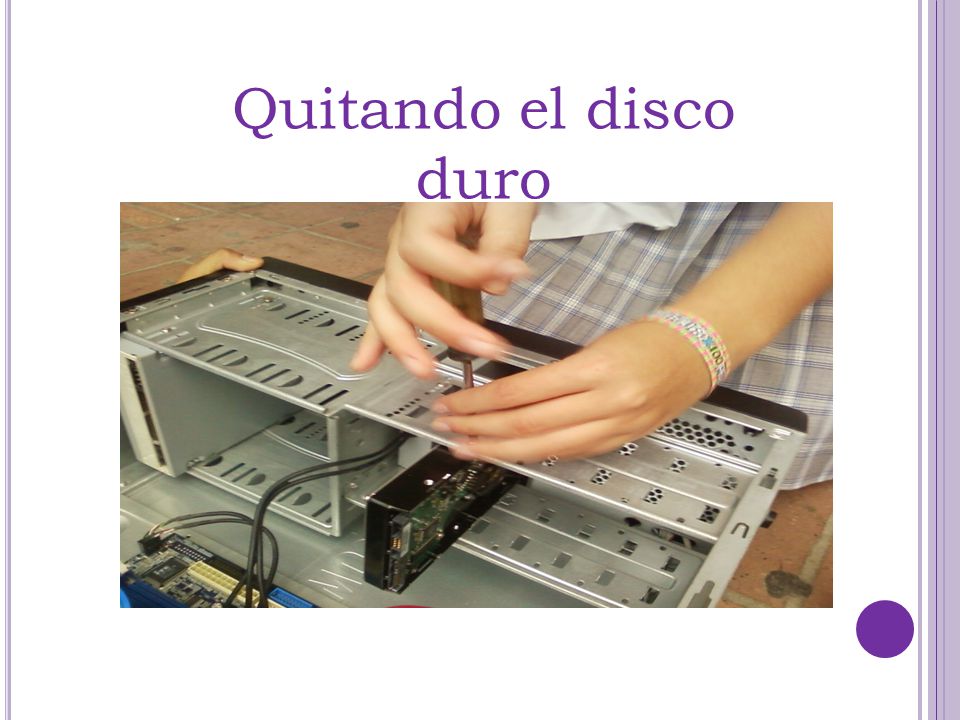

11 Quitando el disco duro

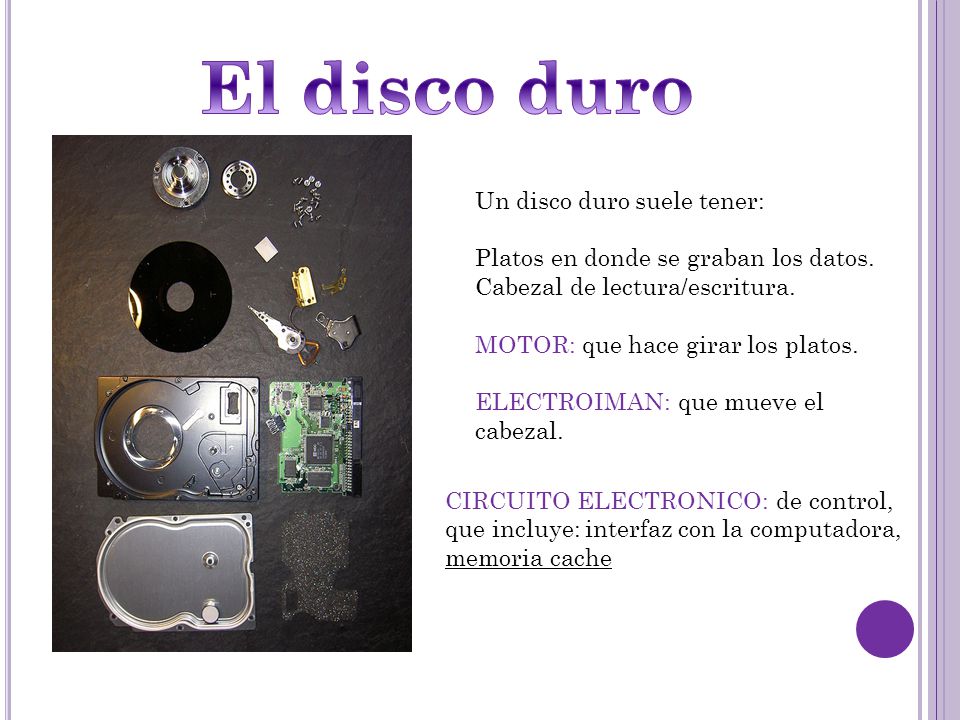

12 El disco duro Un disco duro suele tener:
Platos en donde se graban los datos. Cabezal de lectura/escritura. MOTOR: que hace girar los platos. ELECTROIMAN: que mueve el cabezal. CIRCUITO ELECTRONICO: de control, que incluye: interfaz con la computadora, memoria cache

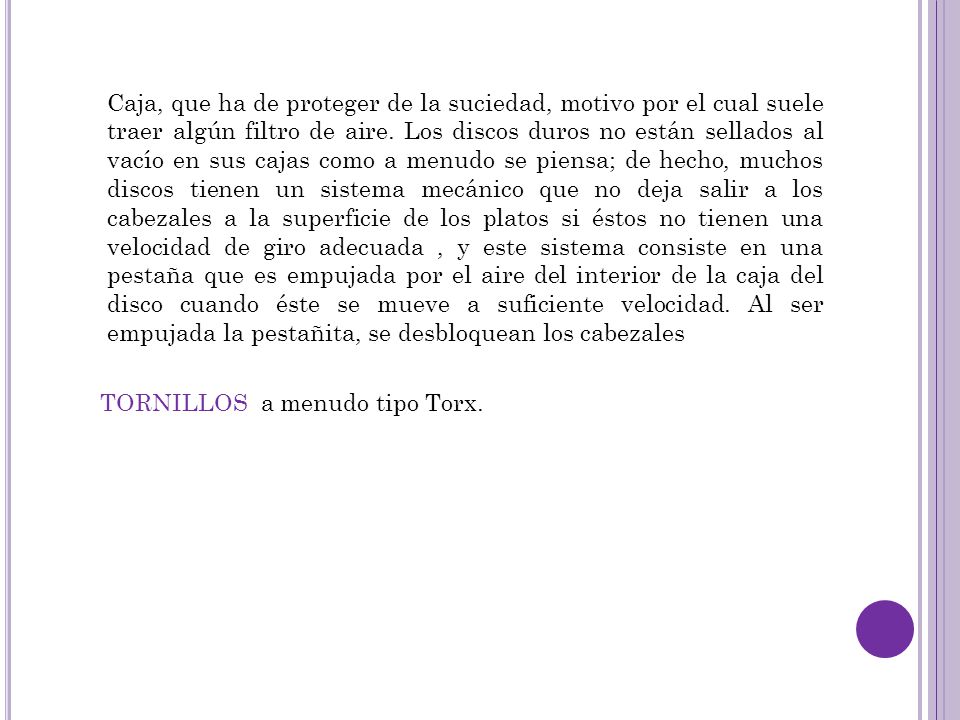

13 Caja, que ha de proteger de la suciedad, motivo por el cual suele traer algún filtro de aire. Los discos duros no están sellados al vacío en sus cajas como a menudo se piensa; de hecho, muchos discos tienen un sistema mecánico que no deja salir a los cabezales a la superficie de los platos si éstos no tienen una velocidad de giro adecuada , y este sistema consiste en una pestaña que es empujada por el aire del interior de la caja del disco cuando éste se mueve a suficiente velocidad. Al ser empujada la pestañita, se desbloquean los cabezales TORNILLOS a menudo tipo Torx.

14 Disco duro es un dispositivo no volátil, que conserva la información aun con la pérdida de energía, que emplea un sistema de grabación magnética digital Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad

15 Quemadora y reproductora de CDS
TORNILLOS

16 PATE INTERNA

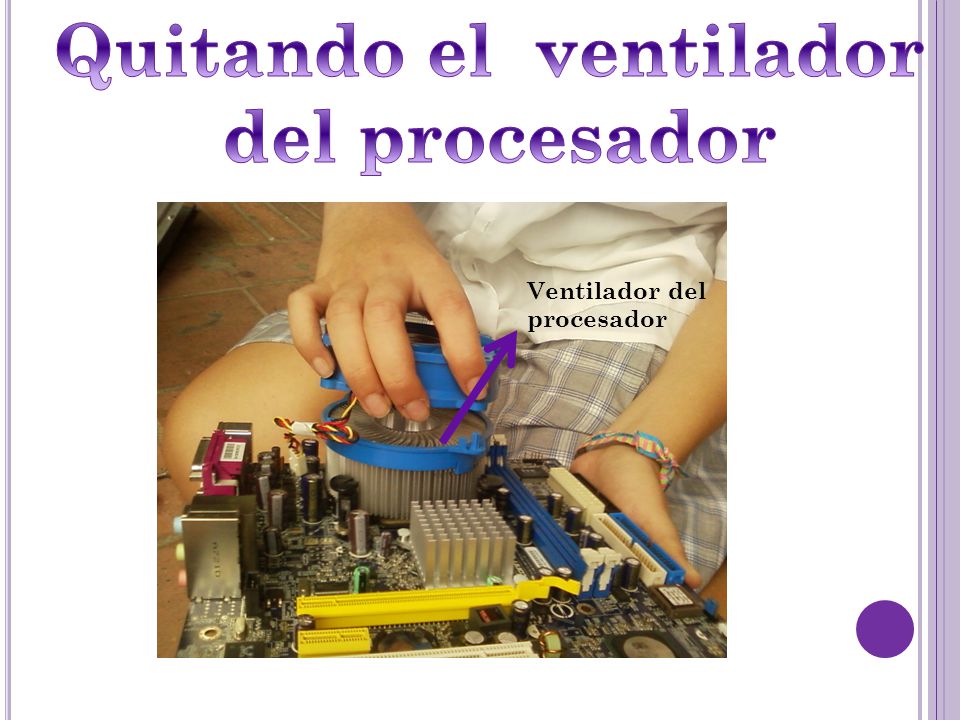

17 Quitando el ventilador
del procesador Ventilador del procesador

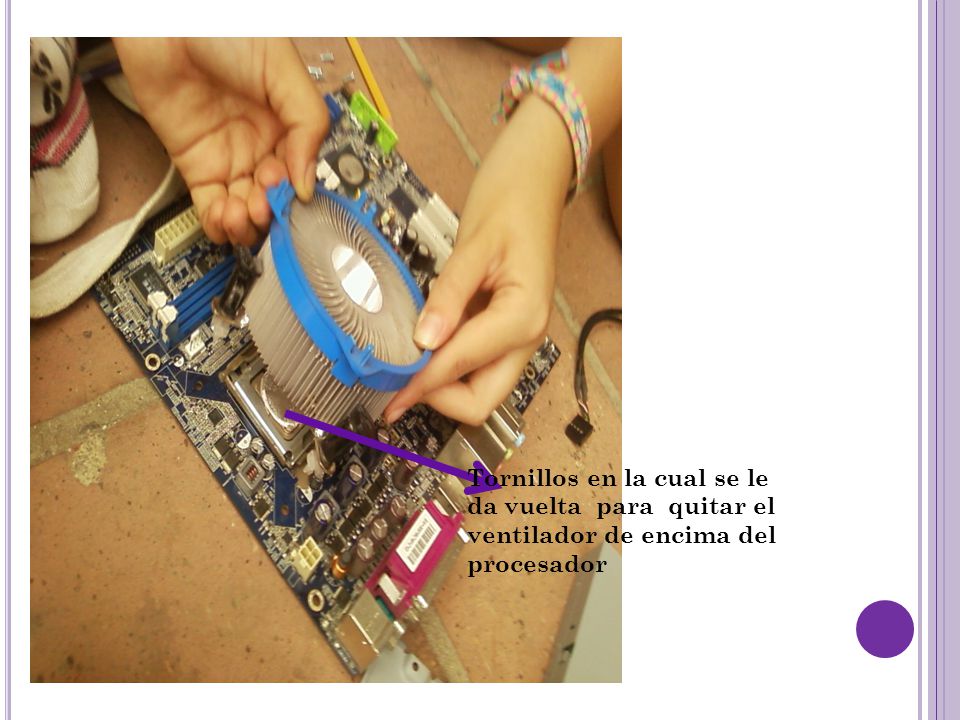

18 Tornillos en la cual se le da vuelta para quitar el ventilador de encima del procesador

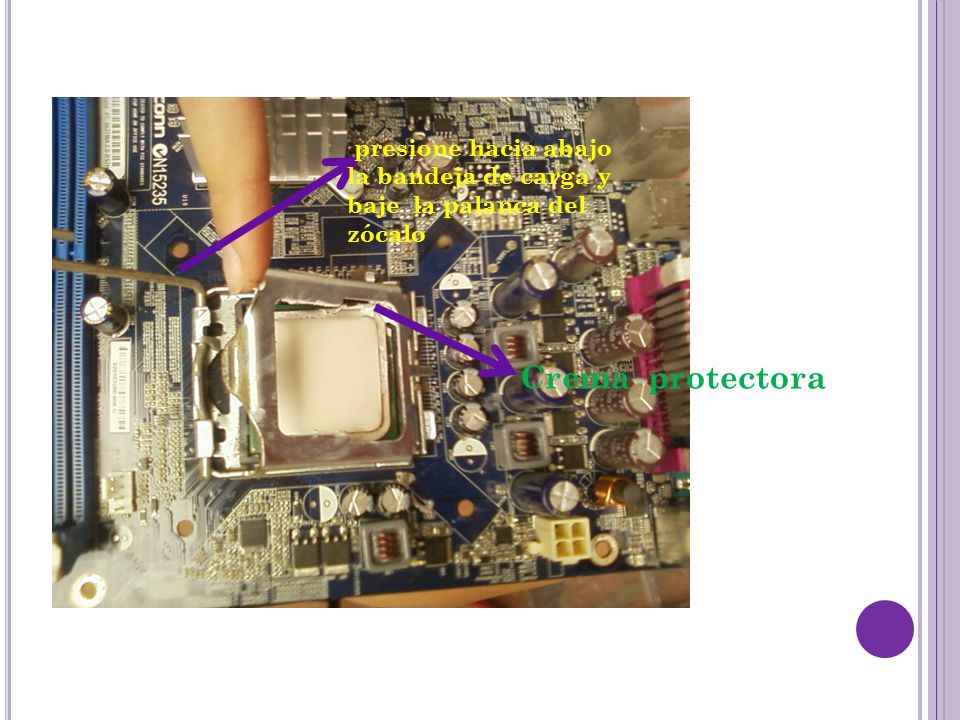

19 presione hacia abajo la bandeja de carga y baje la palanca del zócalo
Crema protectora

20 PROCESADOR Procesador también llamado CPU (Unidad Central de Procesamiento), es el componente en una computadora digital que interpreta las instrucciones y procesa los datos contenidos en los programas de la computadora. Permite el procesamiento de información

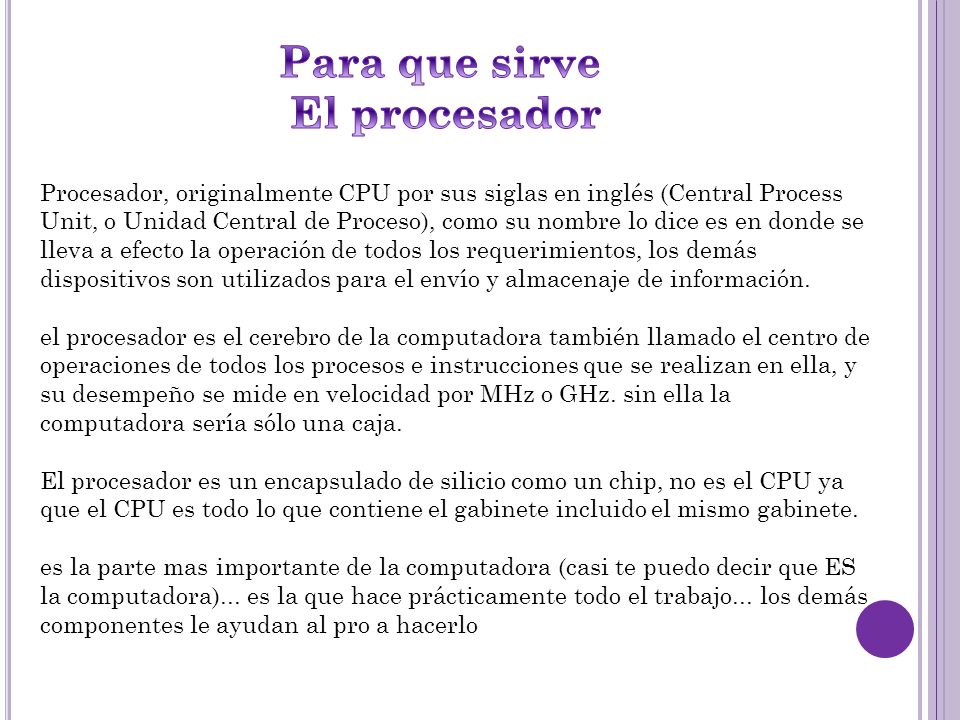

21 Para que sirve El procesador
Procesador, originalmente CPU por sus siglas en inglés (Central Process Unit, o Unidad Central de Proceso), como su nombre lo dice es en donde se lleva a efecto la operación de todos los requerimientos, los demás dispositivos son utilizados para el envío y almacenaje de información. el procesador es el cerebro de la computadora también llamado el centro de operaciones de todos los procesos e instrucciones que se realizan en ella, y su desempeño se mide en velocidad por MHz o GHz. sin ella la computadora sería sólo una caja. El procesador es un encapsulado de silicio como un chip, no es el CPU ya que el CPU es todo lo que contiene el gabinete incluido el mismo gabinete. es la parte mas importante de la computadora (casi te puedo decir que ES la computadora)... es la que hace prácticamente todo el trabajo... los demás componentes le ayudan al pro a hacerlo

22 destornilladores Correa de datos ventilador Unidad de discet Quemadora y reproductora de CD rom Disco duro board

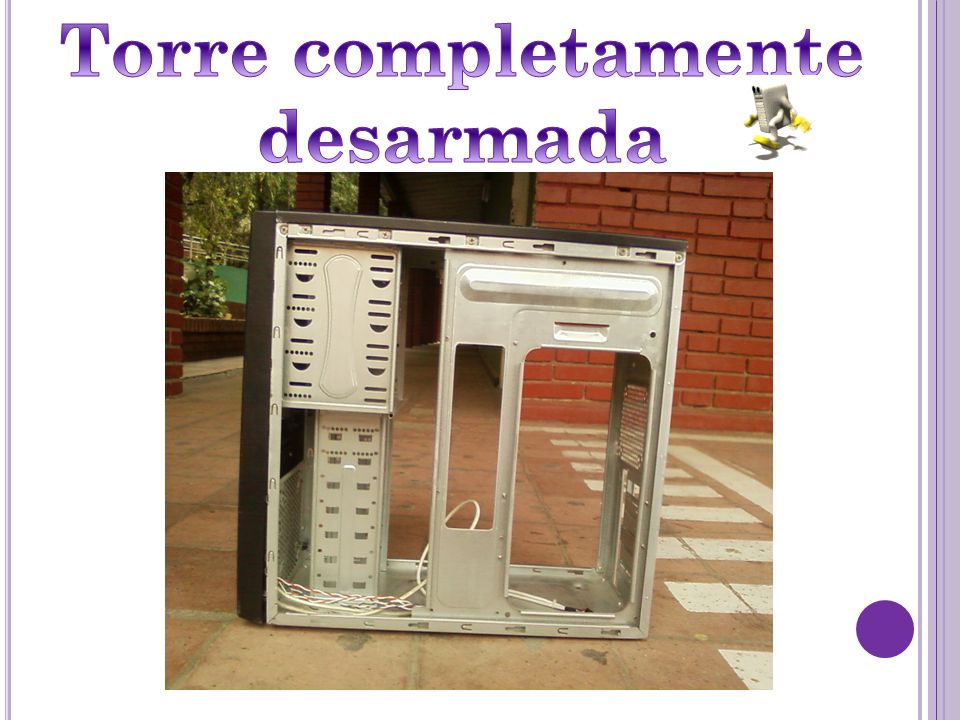

23 Torre completamente desarmada
