1 Sostenibilidad y Reciclaje
María del Mar Cuevas Arrabal, nº 11

2 Arquitectura de relación. Espacios de Transiciones.
REUTILIZACIÓN CONCEPTOS DE LA TAPIA BARRERA A LA TAPIA GENERADORA. REHABILITACIÓN  ESPACIOS DEL ESPACIO PARKING AL ESPACIO CON CARÁCTER (jerarquización de espacios) RECICLAJE  RECORRIDOS SISTEMAS DE RELACIONES ENTRE ESPACIOS ABIERTOS SISTEMAS DE RELACIONES ENTRE USOS 1 2 3 Arquitectura de relación. Espacios de Transiciones.

3 Arquitectura de relación. Espacios de Transiciones.

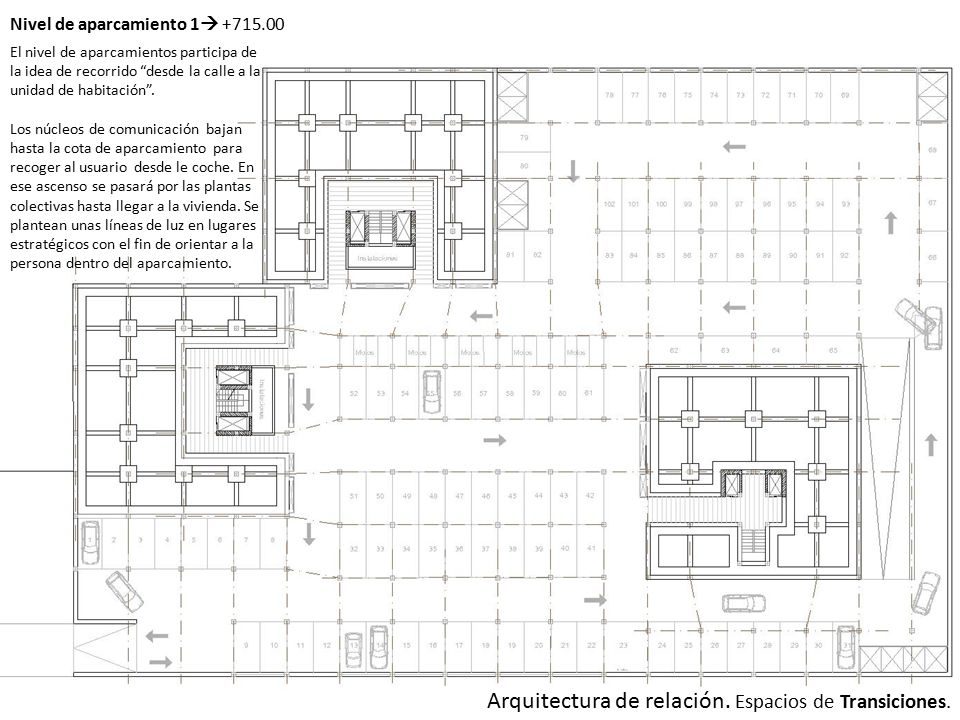

Nivel de aparcamiento 1 El nivel de aparcamientos participa de la idea de recorrido “desde la calle a la unidad de habitación”. Los núcleos de comunicación bajan hasta la cota de aparcamiento para recoger al usuario desde le coche. En ese ascenso se pasará por las plantas colectivas hasta llegar a la vivienda. Se plantean unas líneas de luz en lugares estratégicos con el fin de orientar a la persona dentro del aparcamiento. Arquitectura de relación. Espacios de Transiciones.

4 Arquitectura de relación. Espacios de Transiciones.
Nivel de aparcamiento 1 Arquitectura de relación. Espacios de Transiciones.

5 Arquitectura de relación. Espacios de Transiciones.

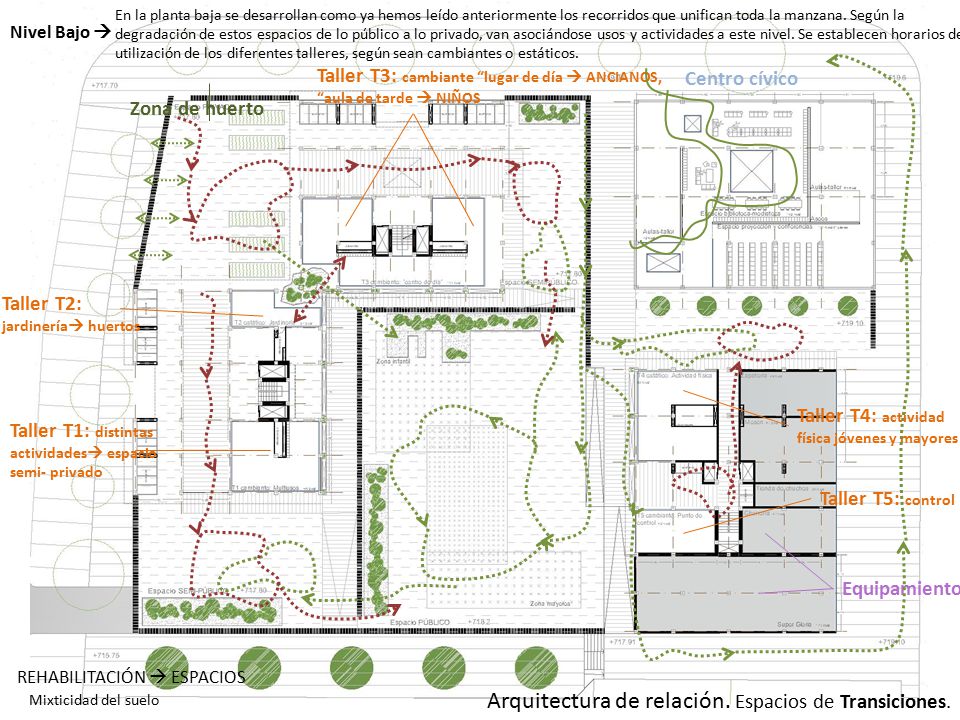

En la planta baja se desarrollan como ya hemos leído anteriormente los recorridos que unifican toda la manzana. Según la degradación de estos espacios de lo público a lo privado, van asociándose usos y actividades a este nivel. Se establecen horarios de utilización de los diferentes talleres, según sean cambiantes o estáticos. Nivel Bajo  Taller T3: cambiante “lugar de día  ANCIANOS, “aula de tarde  NIÑOS Centro cívico Zona de huerto Taller T2: jardinería huertos Taller T4: actividad física jóvenes y mayores Taller T1: distintas actividades espacio semi- privado Taller T5: control Equipamiento REHABILITACIÓN  ESPACIOS Mixticidad del suelo Arquitectura de relación. Espacios de Transiciones.

6 Arquitectura de relación. Espacios de Transiciones.

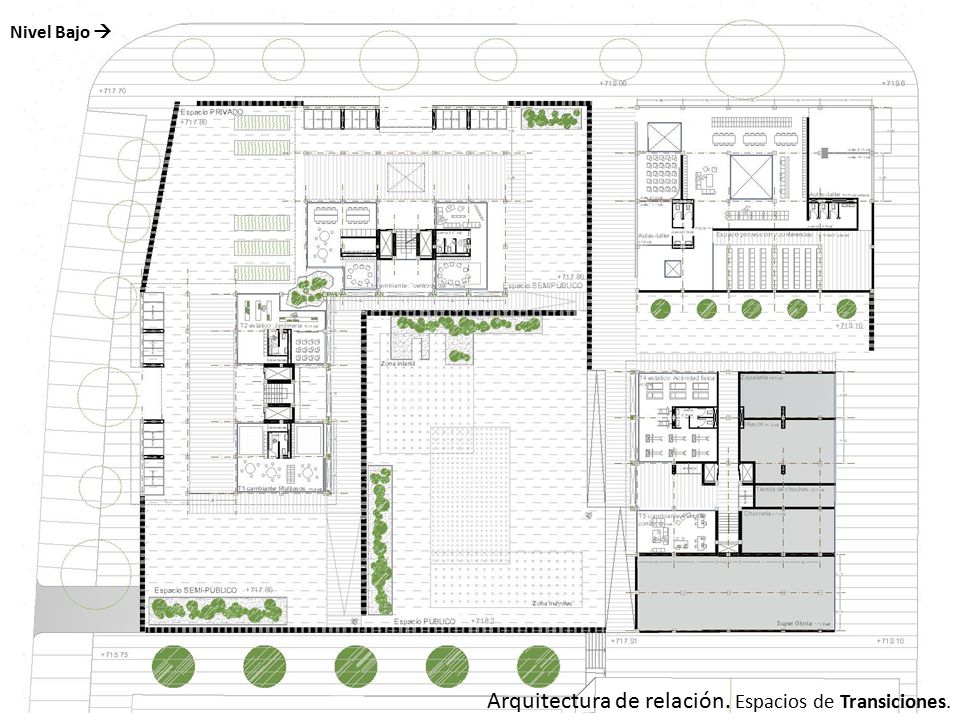

Nivel Bajo  Arquitectura de relación. Espacios de Transiciones.

7 Arquitectura de relación. Espacios de Transiciones.

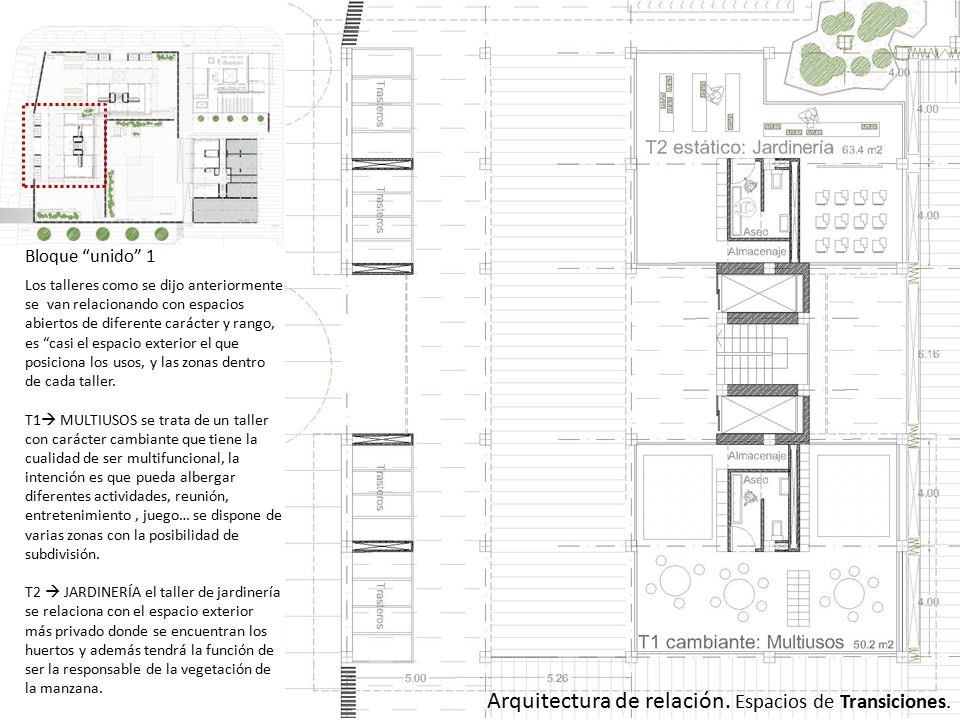

Bloque “unido” 1 Los talleres como se dijo anteriormente se van relacionando con espacios abiertos de diferente carácter y rango, es “casi el espacio exterior el que posiciona los usos, y las zonas dentro de cada taller. T1 MULTIUSOS se trata de un taller con carácter cambiante que tiene la cualidad de ser multifuncional, la intención es que pueda albergar diferentes actividades, reunión, entretenimiento , juego… se dispone de varias zonas con la posibilidad de subdivisión. T2  JARDINERÍA el taller de jardinería se relaciona con el espacio exterior más privado donde se encuentran los huertos y además tendrá la función de ser la responsable de la vegetación de la manzana. Arquitectura de relación. Espacios de Transiciones.

8 Arquitectura de relación. Espacios de Transiciones.

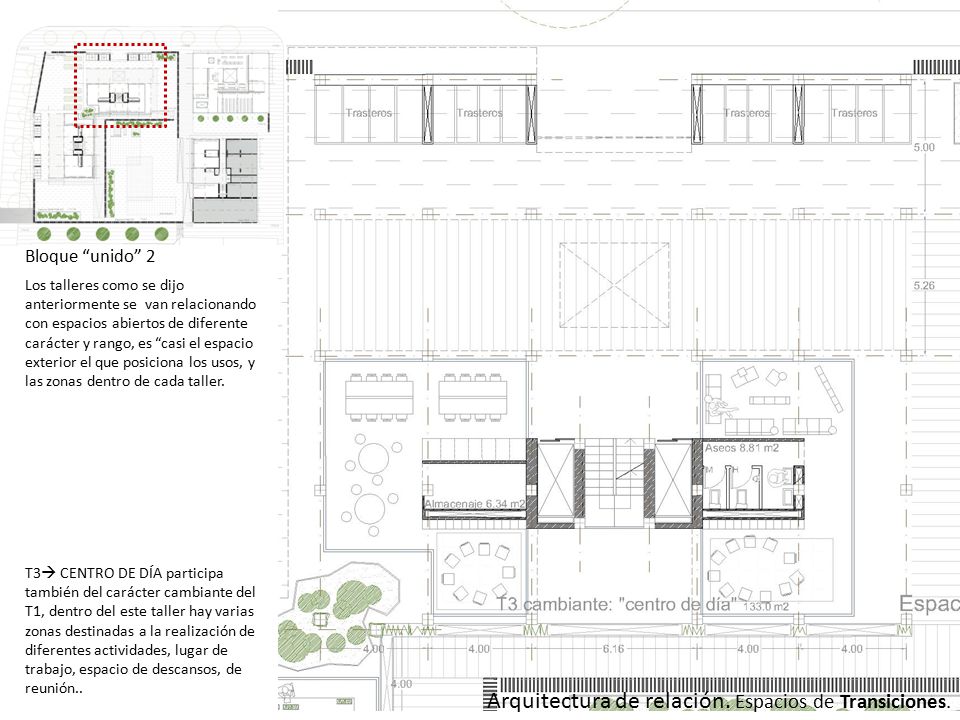

Bloque “unido” 2 Los talleres como se dijo anteriormente se van relacionando con espacios abiertos de diferente carácter y rango, es “casi el espacio exterior el que posiciona los usos, y las zonas dentro de cada taller. T3 CENTRO DE DÍA participa también del carácter cambiante del T1, dentro del este taller hay varias zonas destinadas a la realización de diferentes actividades, lugar de trabajo, espacio de descansos, de reunión.. Arquitectura de relación. Espacios de Transiciones.

9 Arquitectura de relación. Espacios de Transiciones.

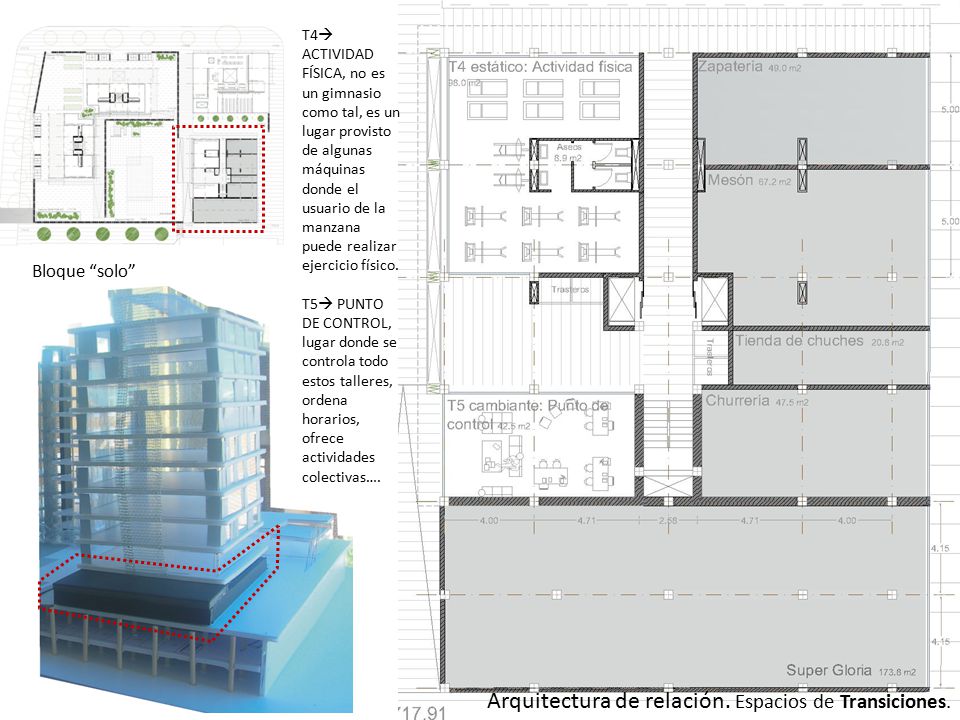

T4 ACTIVIDAD FÍSICA, no es un gimnasio como tal, es un lugar provisto de algunas máquinas donde el usuario de la manzana puede realizar ejercicio físico. T5 PUNTO DE CONTROL, lugar donde se controla todo estos talleres, ordena horarios, ofrece actividades colectivas…. Bloque “solo” Arquitectura de relación. Espacios de Transiciones.

10 Arquitectura de relación. Espacios de Transiciones.
Centro cívico Arquitectura de relación. Espacios de Transiciones.

11 Arquitectura de relación. Espacios de Transiciones.
En la planta primera se sitúan los espacios comunes (sala de audio, video, informática, lectura…). A este nivel se plantea una relación directa con los vecinos del propio edificio, siendo el nivel anterior el que relaciona todos los habitantes de la manzana. Se establece a un nivel levantado del suelo poniendo estos usos en contacto con el entorno y visualmente relacionando se con los demás edificios. Se va de la publicidad a la privacidad también en altura. Nivel Primero  Arquitectura de relación. Espacios de Transiciones.

12 Arquitectura de relación. Espacios de Transiciones.
La generación del edificio reutiliza el concepto de bloque en H, en tanto a la creación del espacio central de relación entre los miembros de cada planta, (cada nivel que ascendemos aumentamos la privacidad). Según las condiciones del espacio central se generan las viviendas, relacionándose viviendas de 40, 60…80 m2, con el fin de la mezcla de los distintos tipos de “familia” que se dan en el lugar. Generación de la vivienda  2-3-7ª planta 40 m2  12 viviendas 60 m2  4 viviendas 80 m2  2 viviendas Arquitectura de relación. Espacios de Transiciones.

13 Arquitectura de relación. Espacios de Transiciones.

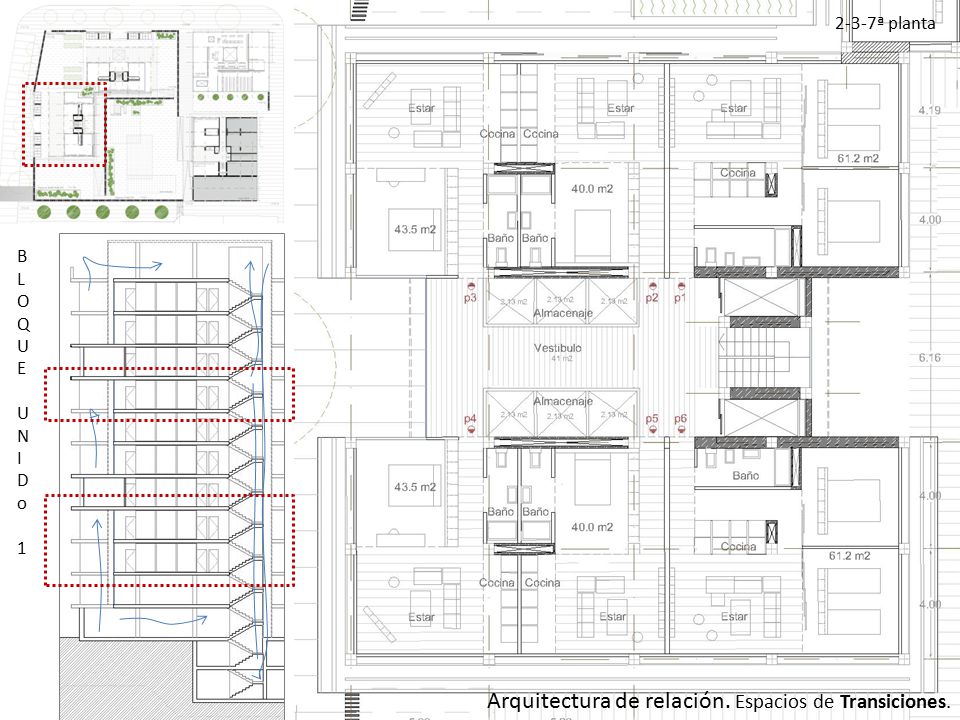

2-3-7ª planta B L O Q U E N I D o 1 Arquitectura de relación. Espacios de Transiciones.

14 Arquitectura de relación. Espacios de Transiciones.

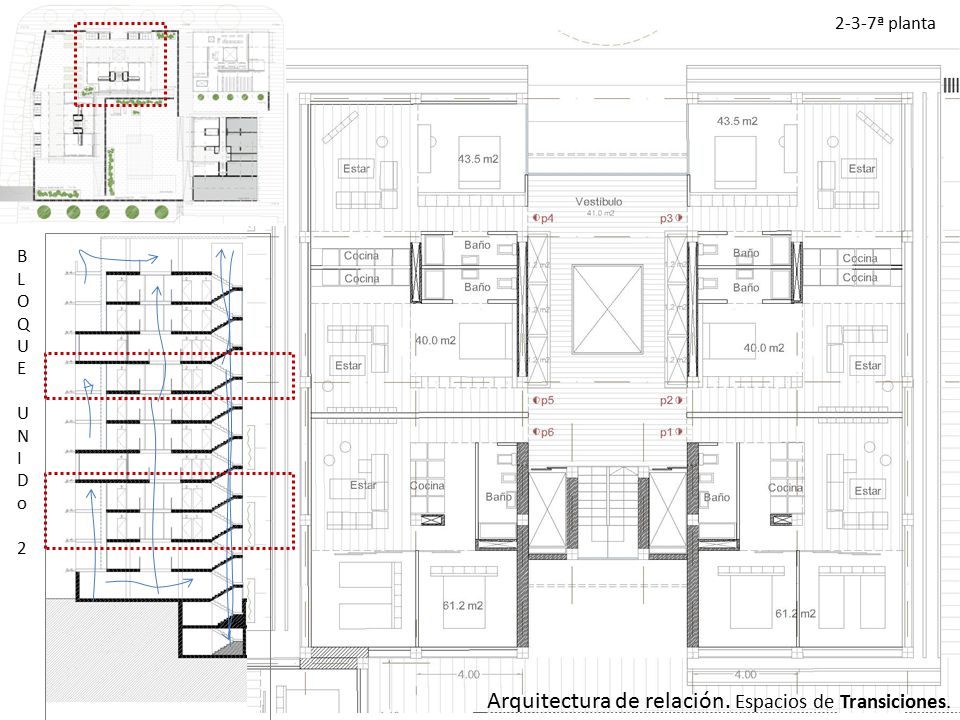

2-3-7ª planta B L O Q U E N I D o 2 Arquitectura de relación. Espacios de Transiciones.

15 Arquitectura de relación. Espacios de Transiciones.
2-3-7ª planta BLOQUE SOLO Arquitectura de relación. Espacios de Transiciones.

16 Arquitectura de relación. Espacios de Transiciones.

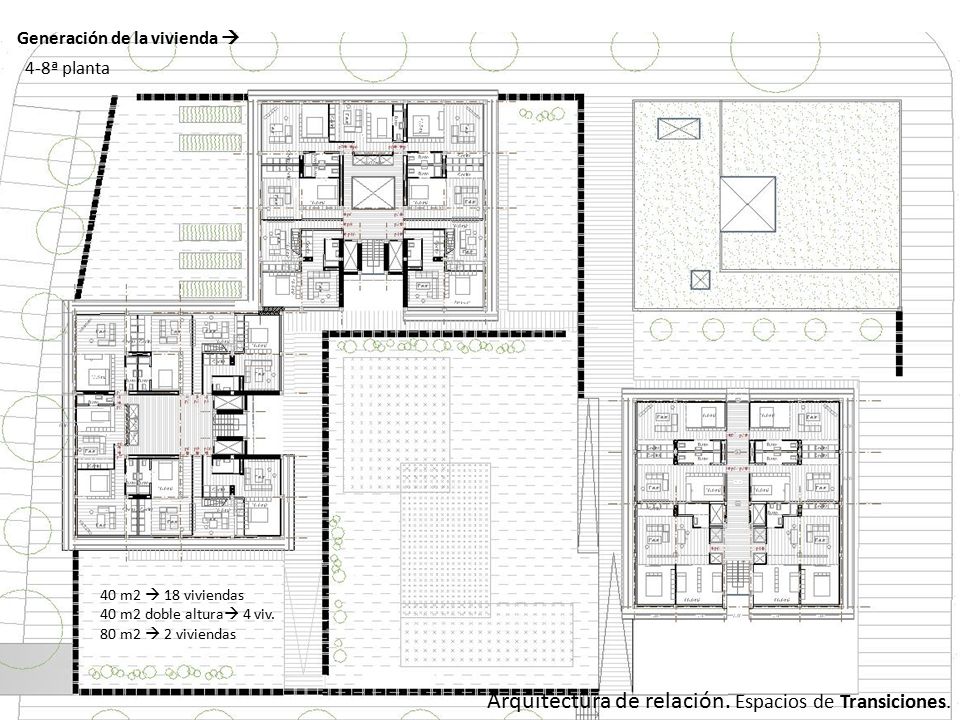

Generación de la vivienda  4-8ª planta 40 m2  18 viviendas 40 m2 doble altura 4 viv. 80 m2  2 viviendas Arquitectura de relación. Espacios de Transiciones.

17 Arquitectura de relación. Espacios de Transiciones.

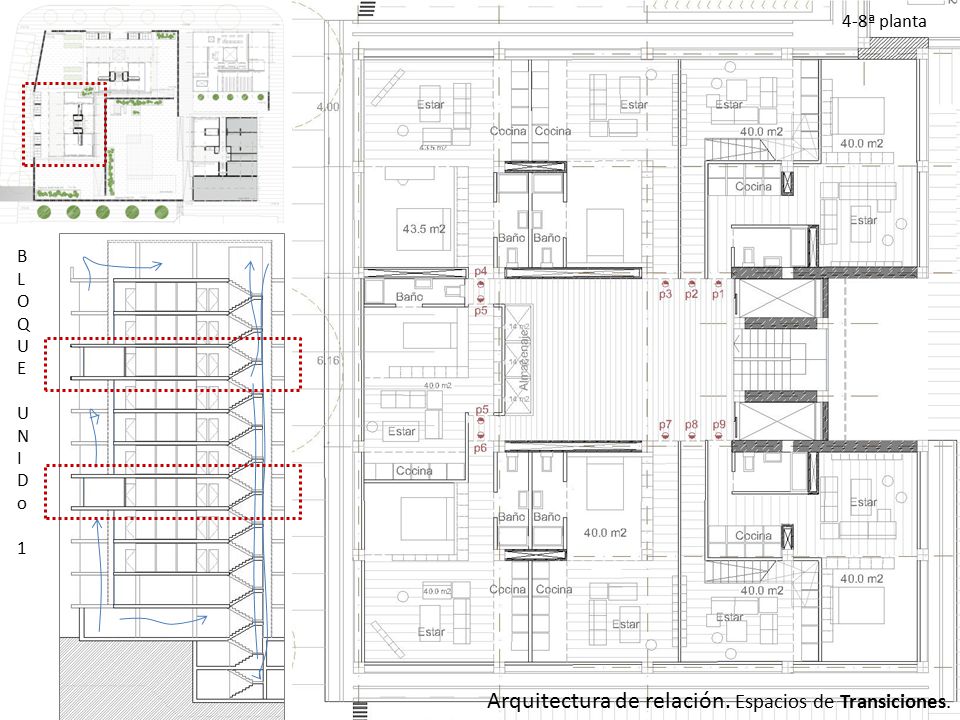

4-8ª planta B L O Q U E N I D o 1 Arquitectura de relación. Espacios de Transiciones.

18 Arquitectura de relación. Espacios de Transiciones.

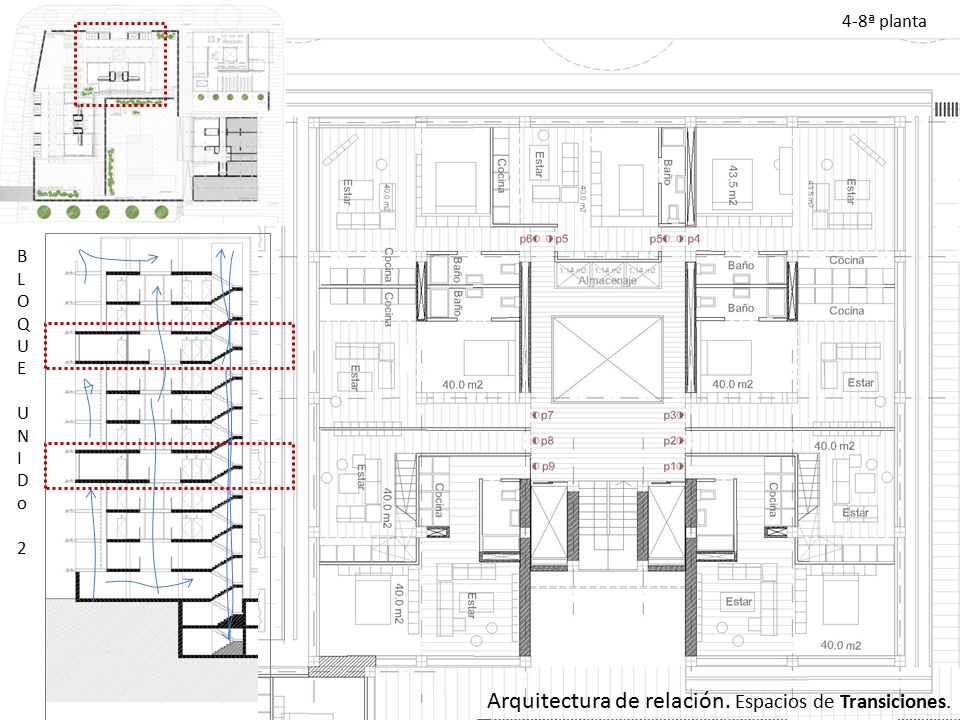

4-8ª planta B L O Q U E N I D o 2 Arquitectura de relación. Espacios de Transiciones.

19 Arquitectura de relación. Espacios de Transiciones.

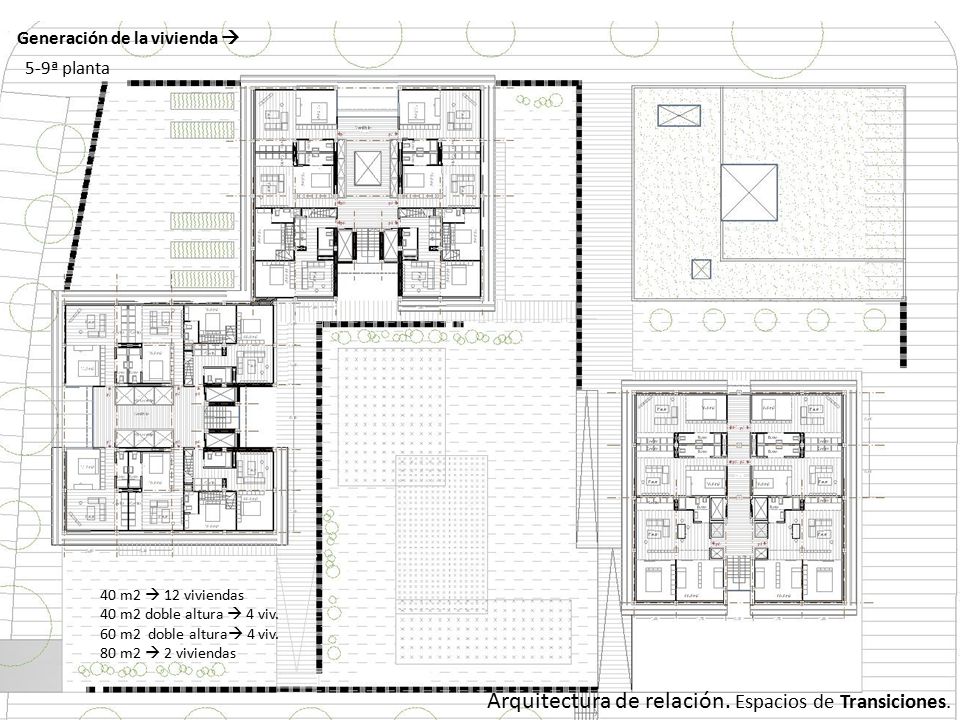

Generación de la vivienda  5-9ª planta 40 m2  12 viviendas 40 m2 doble altura  4 viv. 60 m2 doble altura 4 viv. 80 m2  2 viviendas Arquitectura de relación. Espacios de Transiciones.

20 Arquitectura de relación. Espacios de Transiciones.

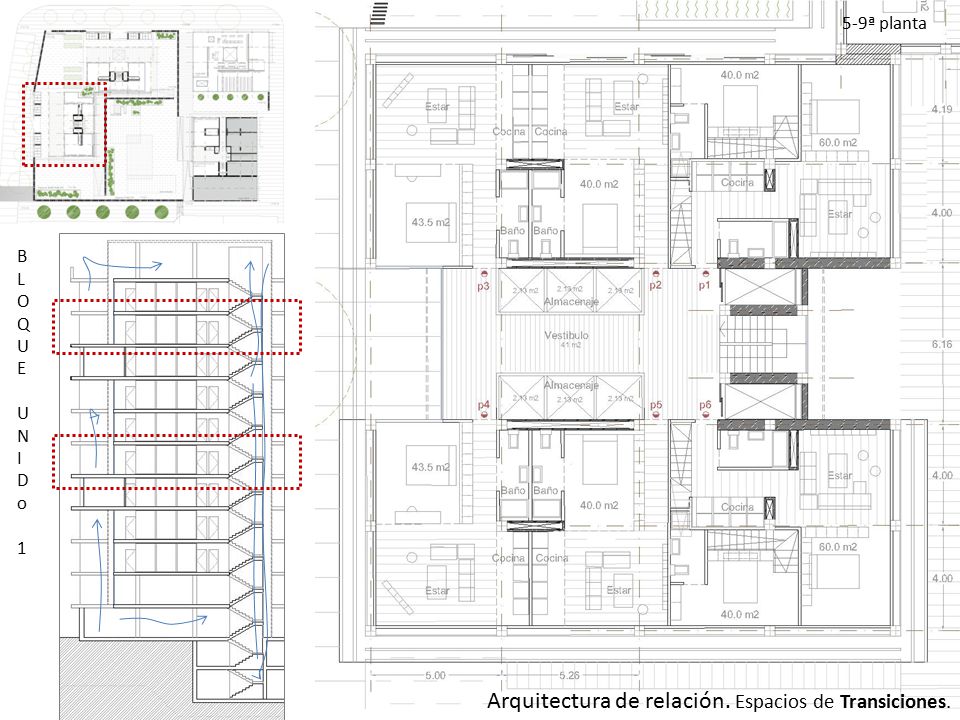

5-9ª planta B L O Q U E N I D o 1 Arquitectura de relación. Espacios de Transiciones.

21 Arquitectura de relación. Espacios de Transiciones.

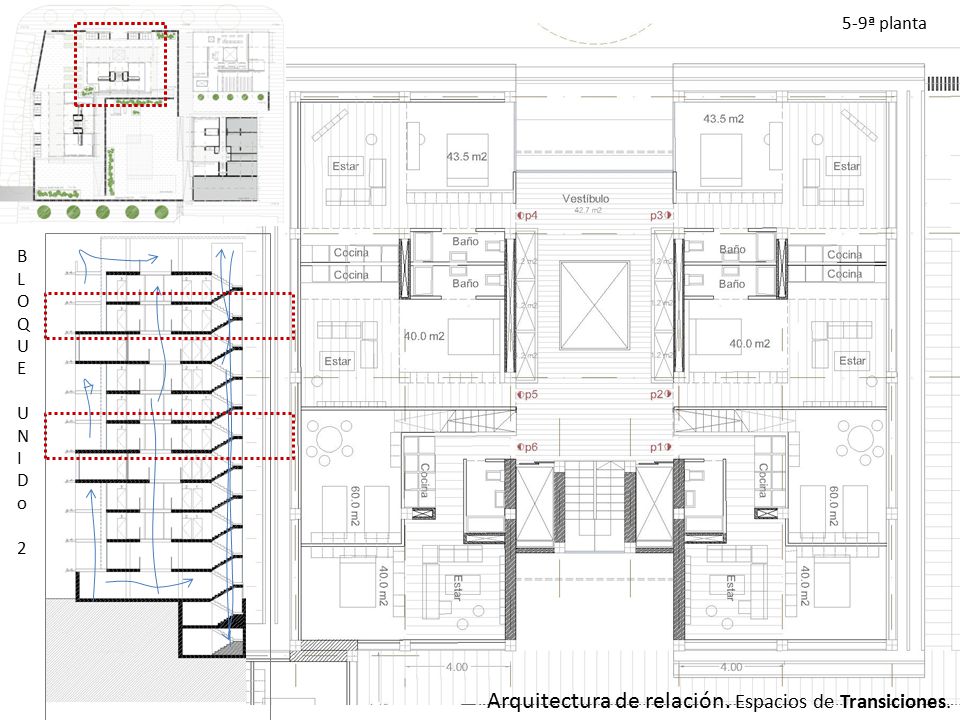

5-9ª planta B L O Q U E N I D o 2 Arquitectura de relación. Espacios de Transiciones.

22 Arquitectura de relación. Espacios de Transiciones.

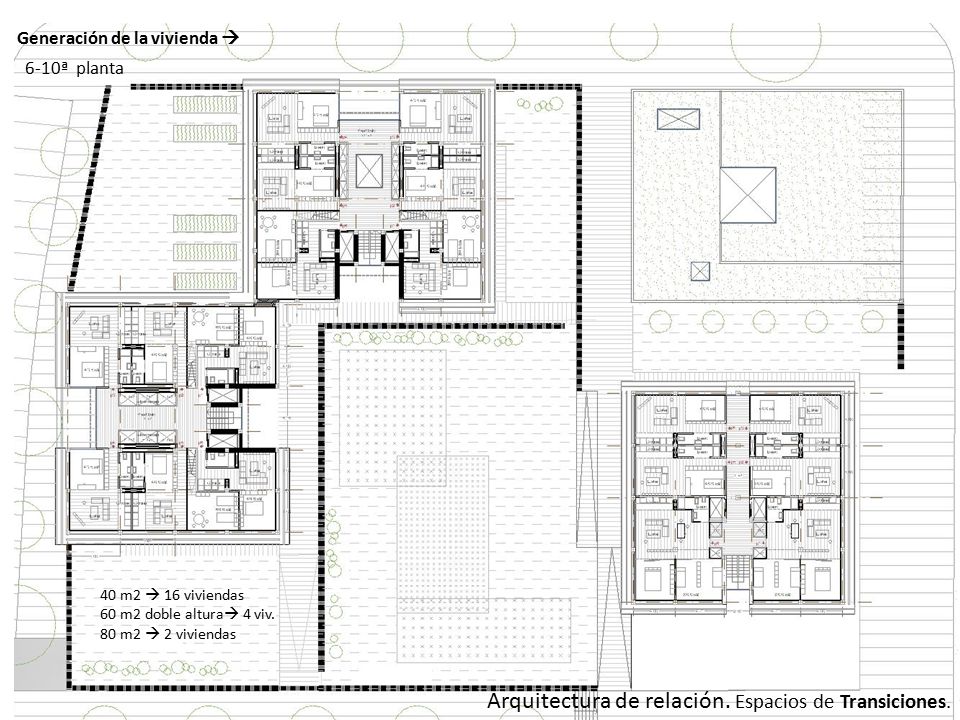

Generación de la vivienda  6-10ª planta 40 m2  16 viviendas 60 m2 doble altura 4 viv. 80 m2  2 viviendas Arquitectura de relación. Espacios de Transiciones.

23 Arquitectura de relación. Espacios de Transiciones.

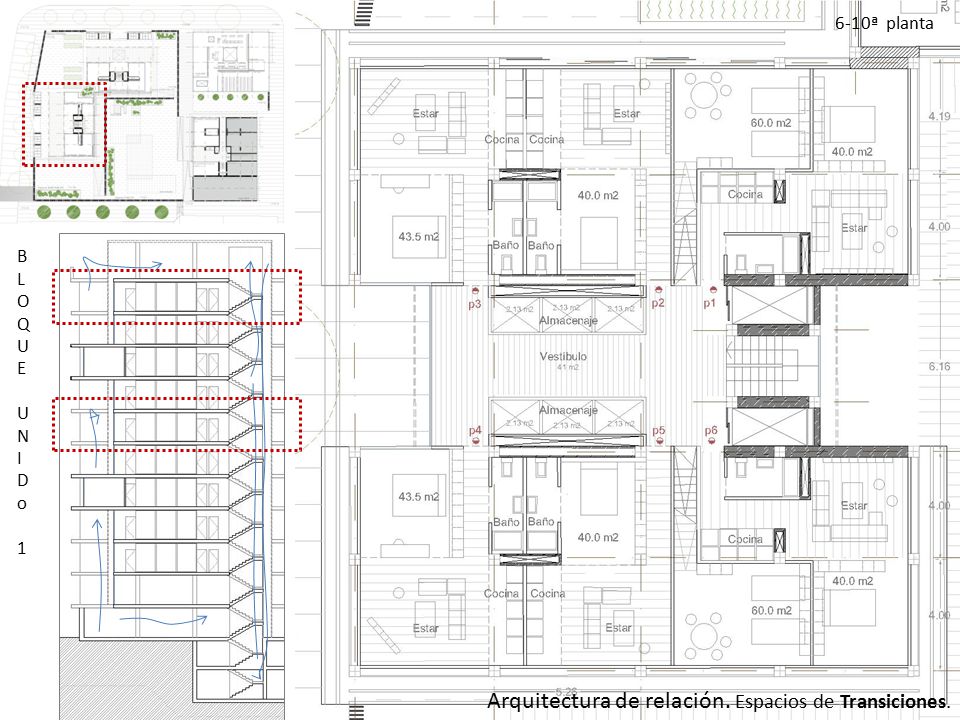

6-10ª planta B L O Q U E N I D o 1 Arquitectura de relación. Espacios de Transiciones.

24 Arquitectura de relación. Espacios de Transiciones.
6-10ª planta B L O Q U E N I D o 2 Arquitectura de relación. Espacios de Transiciones.

25 Arquitectura de relación. Espacios de Transiciones.
Salas comunes Equipamiento Talleres La sección responde a lo explicado de la 3ª plaza en altura que generan las nuevas cubiertas propuestas. En esta cota el edificio vuelve a tener un grado mas de publicidad similar al de la planta primera, no siendo igual que el de la planta baja que es la más pública, los usos que se plantean ahí son diferentes a los de planta primera pero participan de las mismas condiciones en cuanto al orden del proyecto. Arquitectura de relación. Espacios de Transiciones.

26 Arquitectura de relación. Espacios de Transiciones.

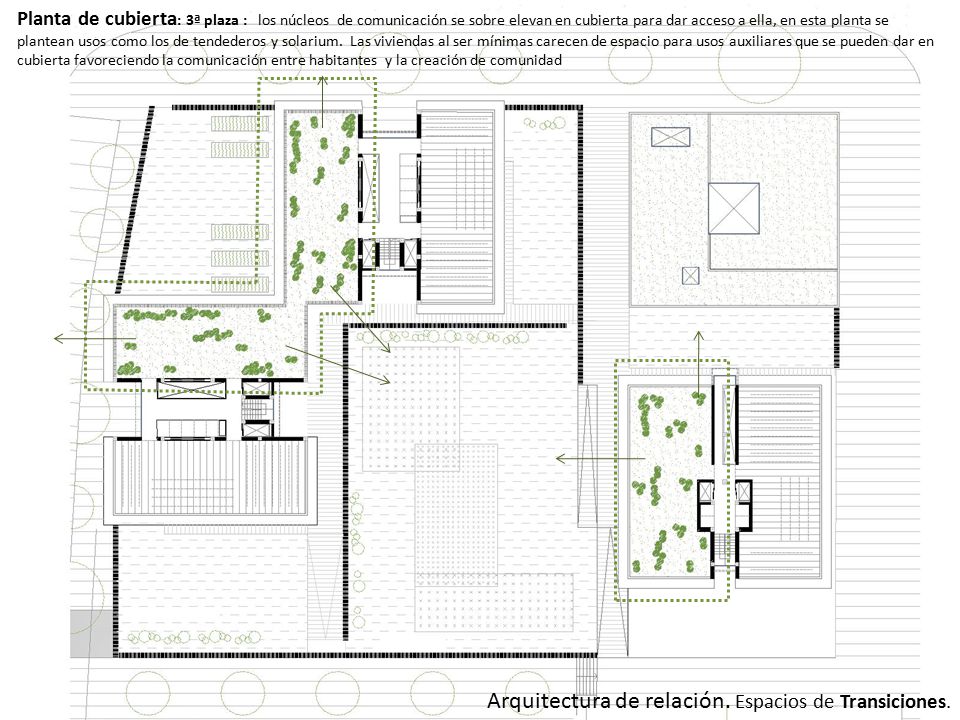

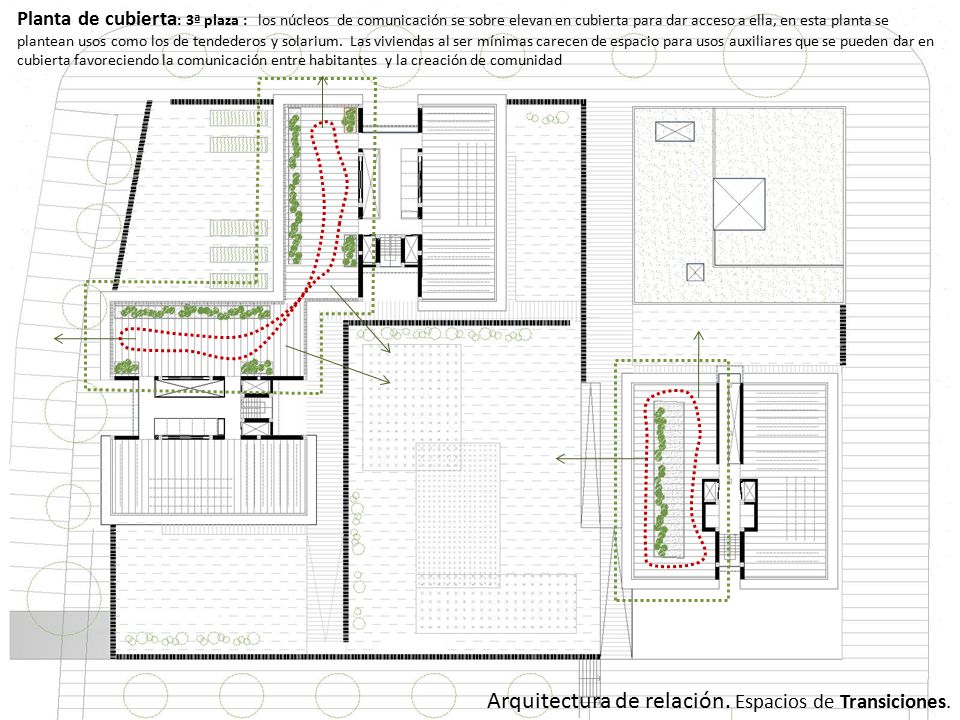

Planta de cubierta: 3ª plaza : los núcleos de comunicación se sobre elevan en cubierta para dar acceso a ella, en esta planta se plantean usos como los de tendederos y solarium. Las viviendas al ser mínimas carecen de espacio para usos auxiliares que se pueden dar en cubierta favoreciendo la comunicación entre habitantes y la creación de comunidad Planta de cuebierta la tercera plaza kiero tener una relacionen altura y k vuelva a ser un espacio publico otro punto de encuentro con usos diferentes al k se puede dar en planta primera… 2 oopciones: vegetacion concreta en puntos concretos cubierta ajardinada Arquitectura de relación. Espacios de Transiciones.

27 Arquitectura de relación. Espacios de Transiciones.
Planta de cubierta: 3ª plaza : los núcleos de comunicación se sobre elevan en cubierta para dar acceso a ella, en esta planta se plantean usos como los de tendederos y solarium. Las viviendas al ser mínimas carecen de espacio para usos auxiliares que se pueden dar en cubierta favoreciendo la comunicación entre habitantes y la creación de comunidad Arquitectura de relación. Espacios de Transiciones.

28 Arquitectura de relación. Espacios de Transiciones.

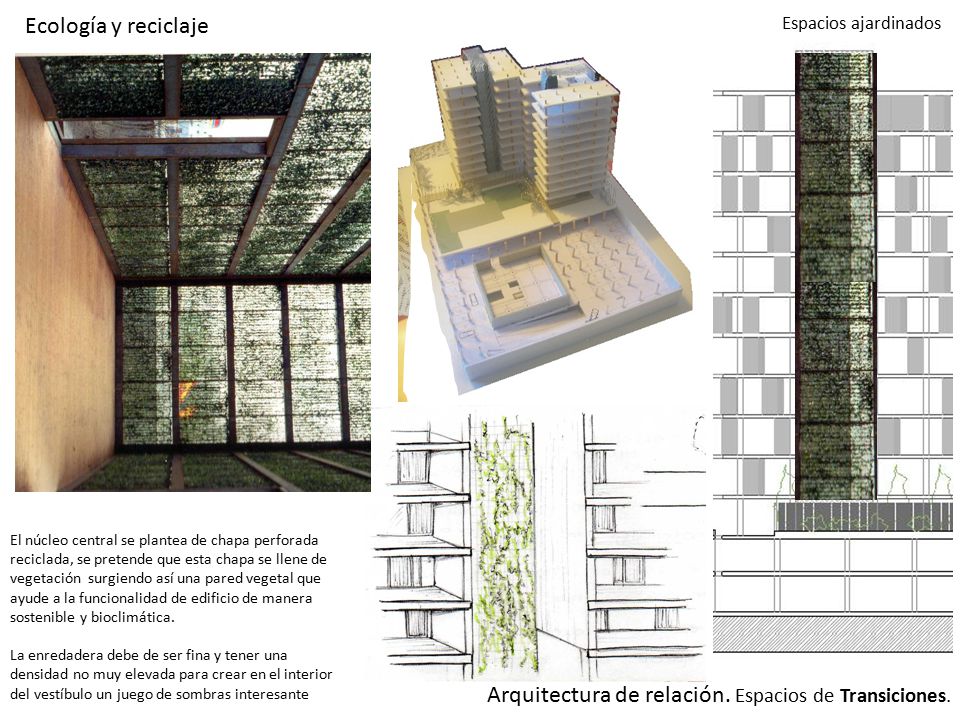

Ecología y reciclaje Espacios ajardinados El núcleo central se plantea de chapa perforada reciclada, se pretende que esta chapa se llene de vegetación surgiendo así una pared vegetal que ayude a la funcionalidad de edificio de manera sostenible y bioclimática. La enredadera debe de ser fina y tener una densidad no muy elevada para crear en el interior del vestíbulo un juego de sombras interesante Arquitectura de relación. Espacios de Transiciones.

29 Arquitectura de relación. Espacios de Transiciones.

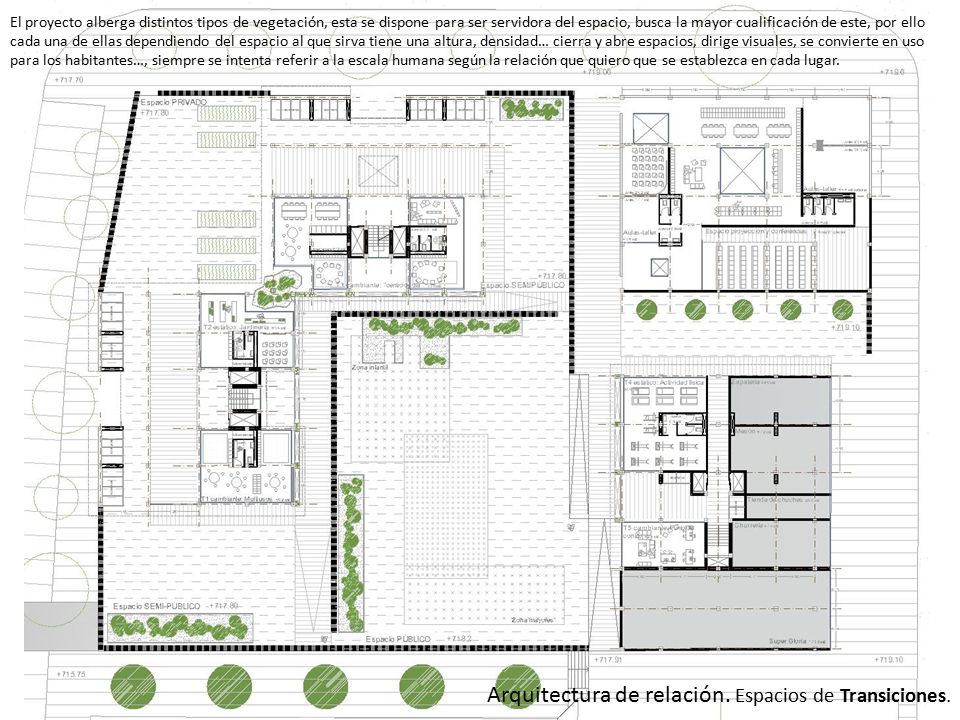

El proyecto alberga distintos tipos de vegetación, esta se dispone para ser servidora del espacio, busca la mayor cualificación de este, por ello cada una de ellas dependiendo del espacio al que sirva tiene una altura, densidad… cierra y abre espacios, dirige visuales, se convierte en uso para los habitantes…, siempre se intenta referir a la escala humana según la relación que quiero que se establezca en cada lugar. Arquitectura de relación. Espacios de Transiciones.

30 Arquitectura de relación. Espacios de Transiciones.

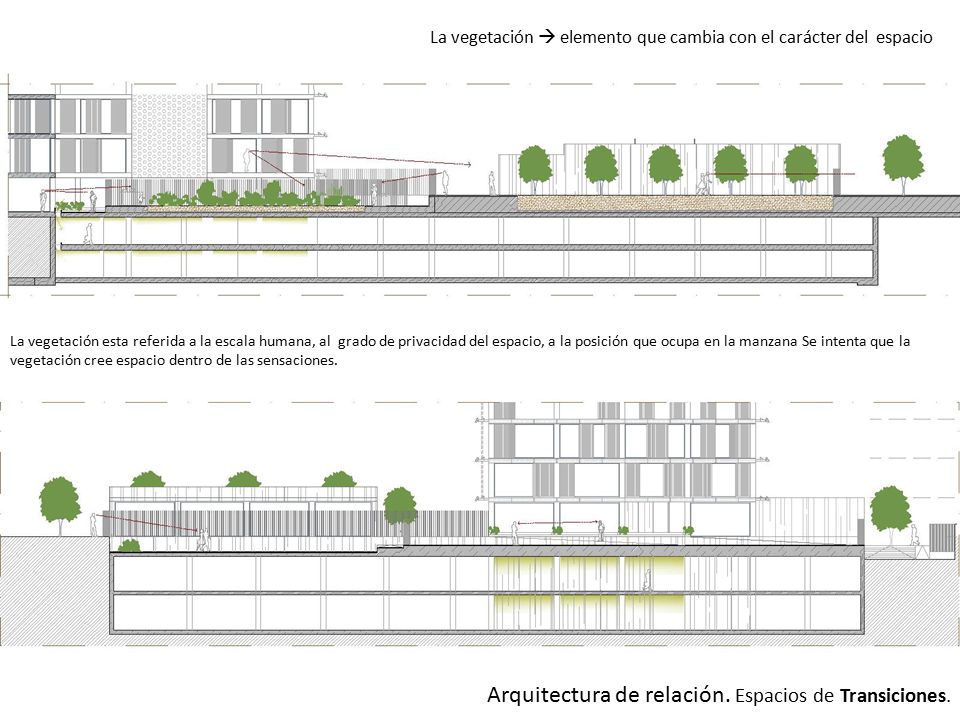

La vegetación  elemento que cambia con el carácter del espacio La vegetación esta referida a la escala humana, al grado de privacidad del espacio, a la posición que ocupa en la manzana Se intenta que la vegetación cree espacio dentro de las sensaciones. Arquitectura de relación. Espacios de Transiciones.

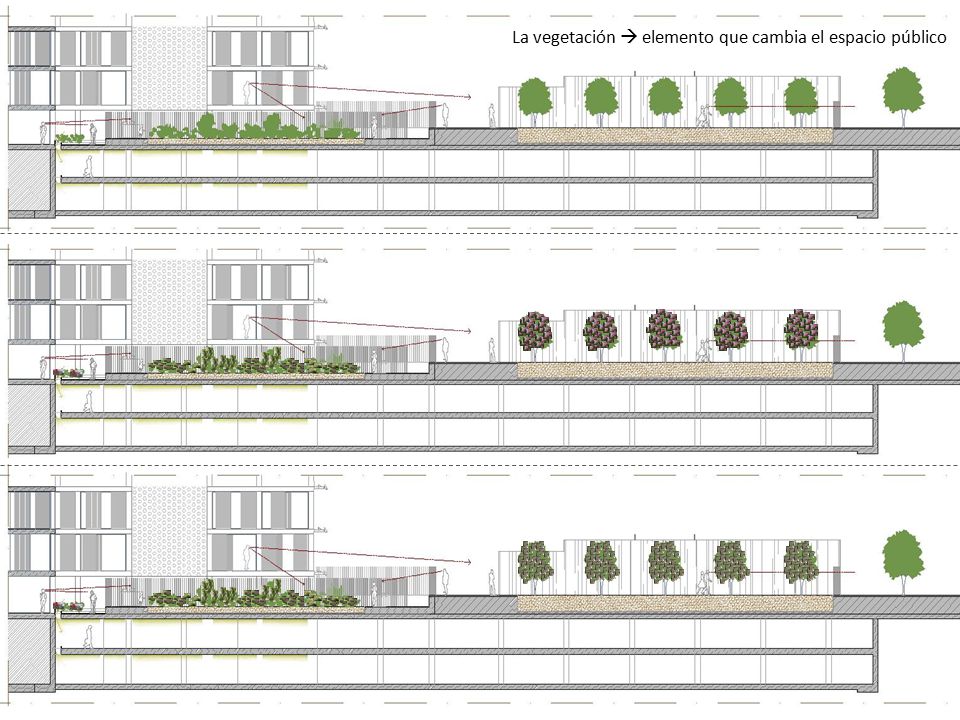

31 Espacio cambiante del espacio publico según estación del año.
La vegetación  elemento que cambia el espacio público

32 Arquitectura de relación. Espacios de Transiciones.

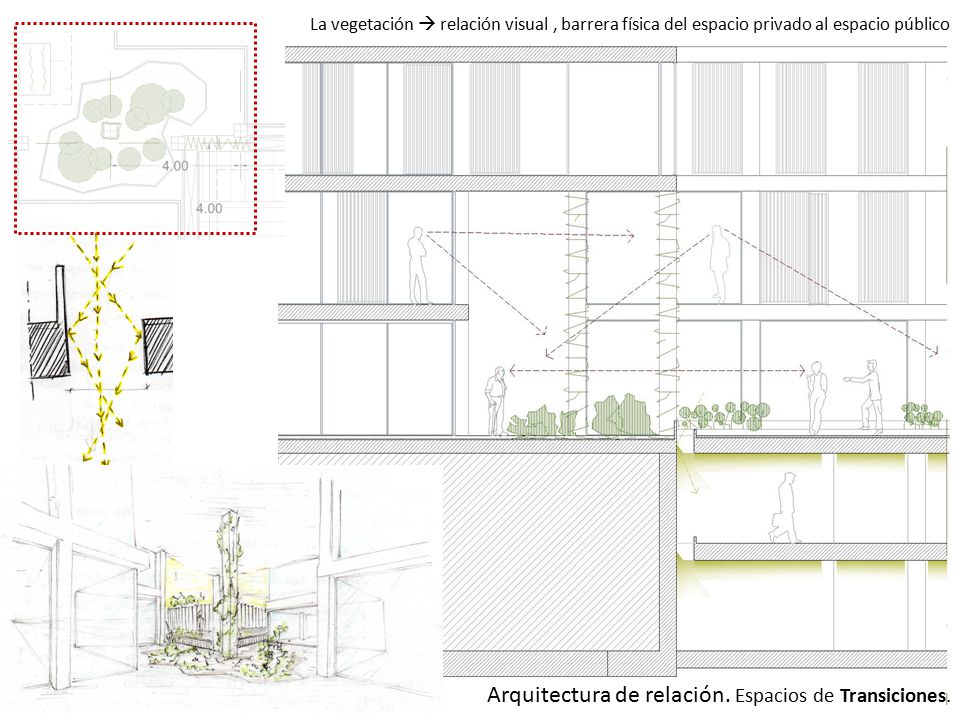

La vegetación  relación visual , barrera física del espacio privado al espacio público Arquitectura de relación. Espacios de Transiciones.

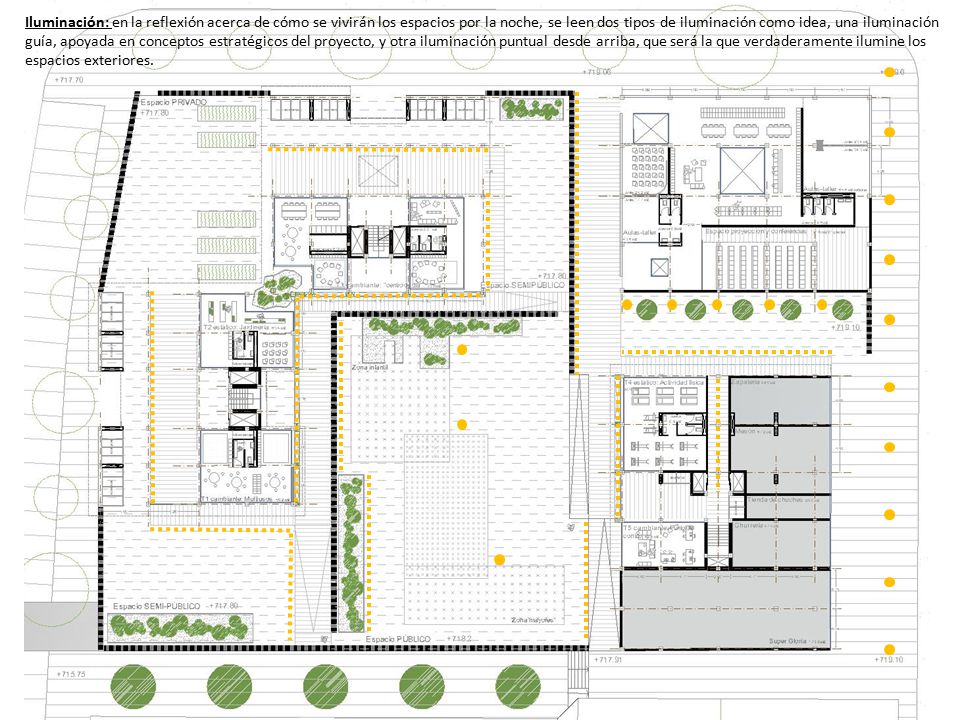

33 Iluminación: en la reflexión acerca de cómo se vivirán los espacios por la noche, se leen dos tipos de iluminación como idea, una iluminación guía, apoyada en conceptos estratégicos del proyecto, y otra iluminación puntual desde arriba, que será la que verdaderamente ilumine los espacios exteriores.

34 Arquitectura de relación. Espacios de Transiciones.

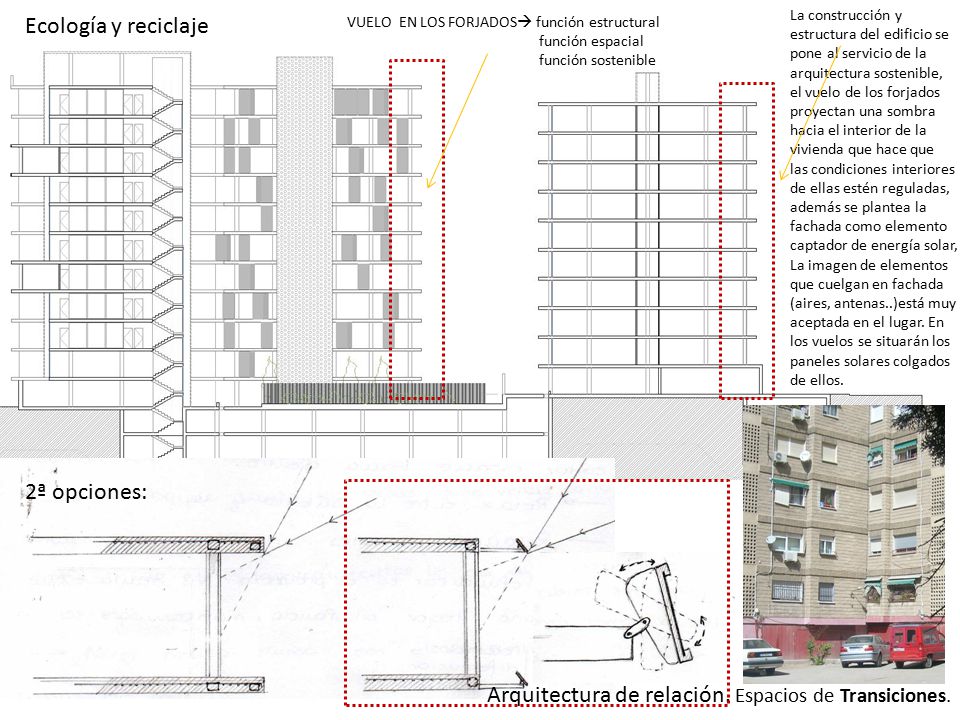

La construcción y estructura del edificio se pone al servicio de la arquitectura sostenible, el vuelo de los forjados proyectan una sombra hacia el interior de la vivienda que hace que las condiciones interiores de ellas estén reguladas, además se plantea la fachada como elemento captador de energía solar, La imagen de elementos que cuelgan en fachada (aires, antenas..)está muy aceptada en el lugar. En los vuelos se situarán los paneles solares colgados de ellos. Ecología y reciclaje VUELO EN LOS FORJADOS función estructural función espacial función sostenible 2ª opciones: Arquitectura de relación. Espacios de Transiciones.

35 Arquitectura de relación. Espacios de Transiciones.
Ecología y reciclaje La fachada se propone de paneles móviles, cuyo material se obtendría de esa chapa reciclada. Estos paneles se dispondrán por toda la fachada de manera que el usuario de cada vivienda pueda moverlos según sus intereses tanto para cerrar espacios como para obtener sombra dentro de los mismos, estos paneles actúan como lamas verticales que fragmentan la visión del exterior. Tapia- fachada  un elemento Materialidad: me interesa la elección de materiales permeables , busco una fachada que aúne en uno la permeabilidad junto con el aprovechamiento máximo de los recurso del ambiente, sol, viento… que me ayude a realizar de forma barata una arquitectura bioclimática y sostenible en fachada, y no solo en cubierta…  Reciclaje de chatarra Arquitectura de relación. Espacios de Transiciones.

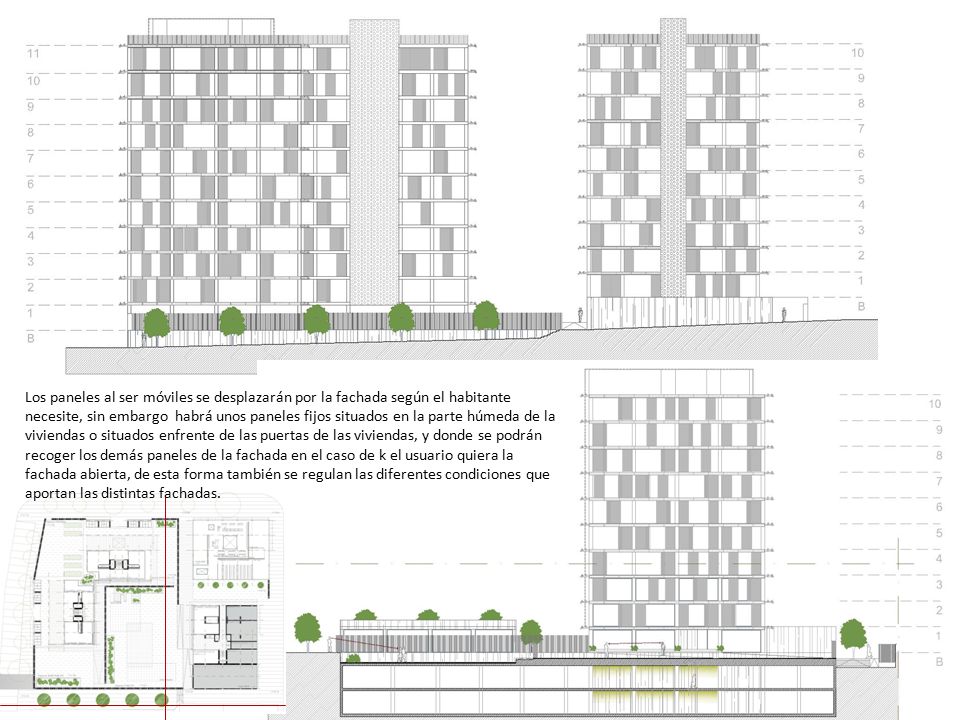

36 Los paneles al ser móviles se desplazarán por la fachada según el habitante necesite, sin embargo habrá unos paneles fijos situados en la parte húmeda de la viviendas o situados enfrente de las puertas de las viviendas, y donde se podrán recoger los demás paneles de la fachada en el caso de k el usuario quiera la fachada abierta, de esta forma también se regulan las diferentes condiciones que aportan las distintas fachadas.

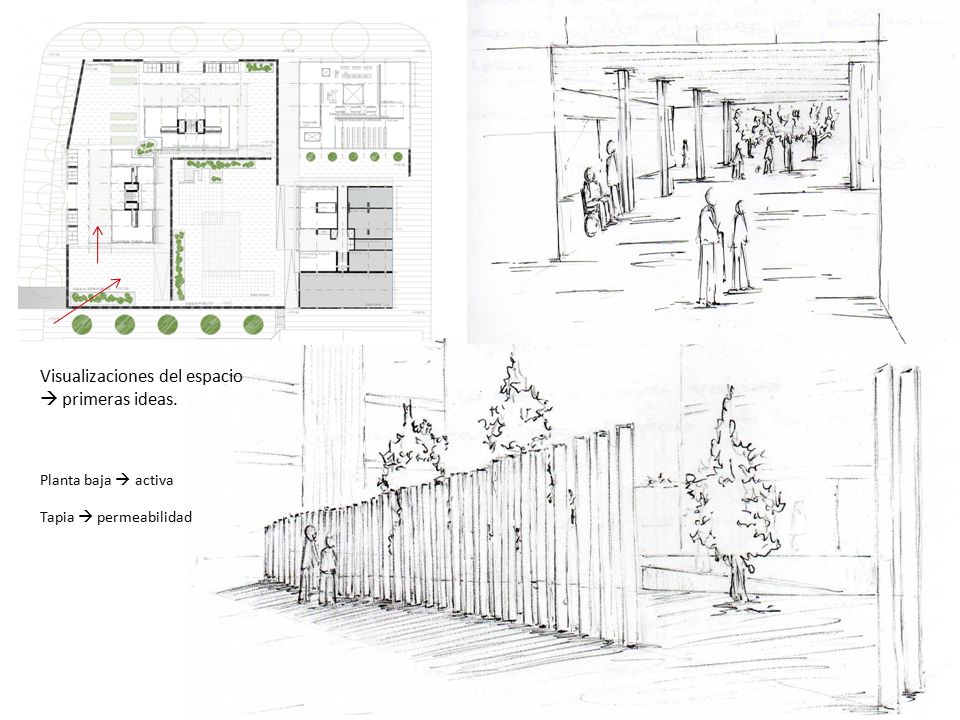

37 Visualizaciones del espacio  primeras ideas.
Planta baja  activa Tapia  permeabilidad

38 Arquitectura de relación. Espacios de Transiciones.

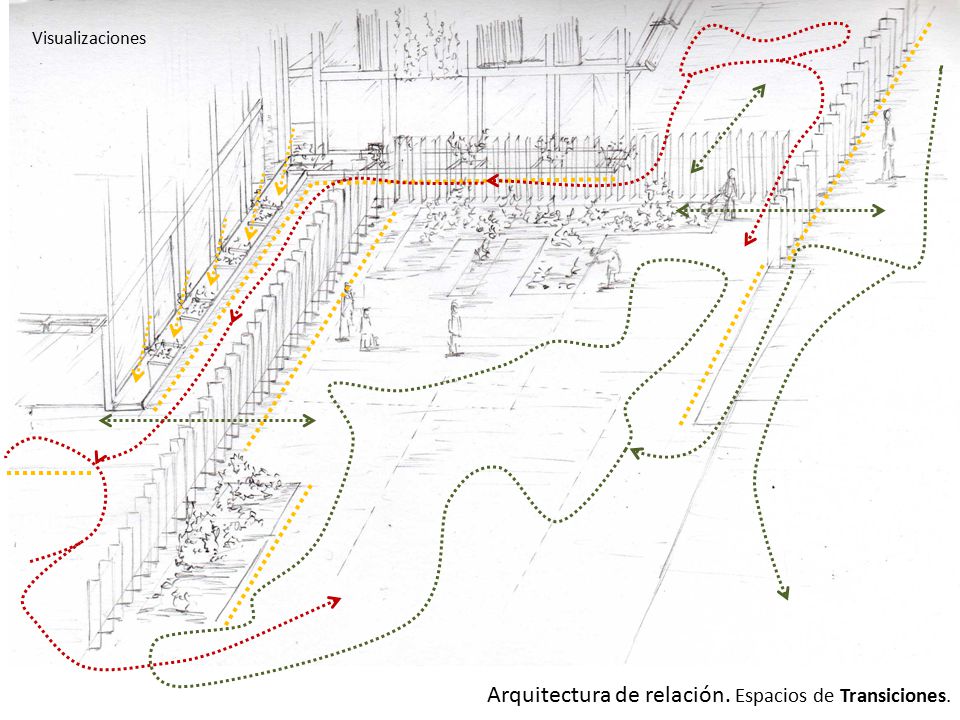

Visualizaciones Arquitectura de relación. Espacios de Transiciones.

39 Arquitectura de relación. Espacios de Transiciones.
Visualizaciones Arquitectura de relación. Espacios de Transiciones.
