MUESTREO Y PRESERVACIÓN DE PARÁMETROS FÍSICO-QUÍMICOS Autores: Rafael F. Gómez Mendoza Manuel Sánchez Zarza. Revisor CNA: Miriam Beth Arreotúa Cosmes. Luis Miguel Rivera Chávez. Editor: Cesar G. Calderón Mólgora. Presentación: Ana Cecilia Tomasini Ortíz. SUBDIRECCIÓN GENERAL DE ADMINISTRACIÓN DEL AGUA (CNA) COORDINACIÓN DE TECNOLOGÍA HIDRÁULICA (IMTA)

2 ¿Para quién? Este manual se dirige a los especialistas técnicos de las brigadas de inspección y verificación quienes se encargan del muestreo de las descargas de los usuarios en aguas nacionales. ¿Para qué? El objetivo es proporcionar al usuario una metodología confiable para llevar a cabo el muestreo y preservación de metales pesados, cianuros, nitrógeno, fósforo, demanda bioquímica de oxígeno (DBO5), sólidos sedimentables (Sse) y sólidos suspendidos totales (SST).

3 CONTENIDO 1. CONCEPTOS GENERALES 2. MUESTREO Y PRESERVACIÓN REGRESAR

4 1.CONCEPTOS GENERALES

5 Los metales pesados, tales como cadmio (Cd), cobre (Cu), cromo (Cr), mercurio (Hg), níquel (Ni), plomo (Pb) y zinc (Zn), junto con el arsénico (metaloide) son sustancias bioacumulables y por ello sus efectos se pueden reflejar en el mediano o en el largo plazo.

6 Su forma más tóxica es, generalmente, cuando están ionizados; sin embargo, en ocasiones, al formar complejos se potencia la toxicidad como el metilmercurio.

7 Las fuentes contaminantes que descargan metales son, básicamente, industrias de manufactura o acabado de metales.

8 CIANUROS El término cianuro se refiere a todos los compuestos que incluyen el grupo CN que se pueden determinar como ion cianuro (CN–) por los métodos analíticos usados. Tales compuestos se clasifican en cianuros simples y complejos.

9 Los cianuros simples se representan por la fórmula A(CN)x
Por ejemplo el cianuro de zinc [Zn(CN)2] A= Zn2+ X= 2

10 Los cianuros metálicos complejos se representan por la fórmula AyM(CN)x
Por ejemplo el aurocianato de potasio [KAu(CN)2] A= K1+ M= Au1+ X= 2

11 Los cianuros metálicos simples son poco solubles en agua
Los cianuros metálicos simples son poco solubles en agua. Por su parte, los cianuros complejos se disocian y dan lugar a un anión de la forma M(CN)y-x, y puede liberar CN- para formar HCN (tóxico).

12 Si bien, el pH influye en la disociación de HCN, en casi todos los cuerpos de agua, la mayor parte del cianuro libre se encuentra en esta forma y no disociado, ya que su producto de solubilidad (pKso) es más alto que el pH de la mayoría de las aguas naturales.

13 Cuando se cloran efluentes que contienen compuestos de cianuro disociables y cianuro libre, se forma el cloruro de cianógeno (CNCl), que es un gas volátil y muy tóxico.

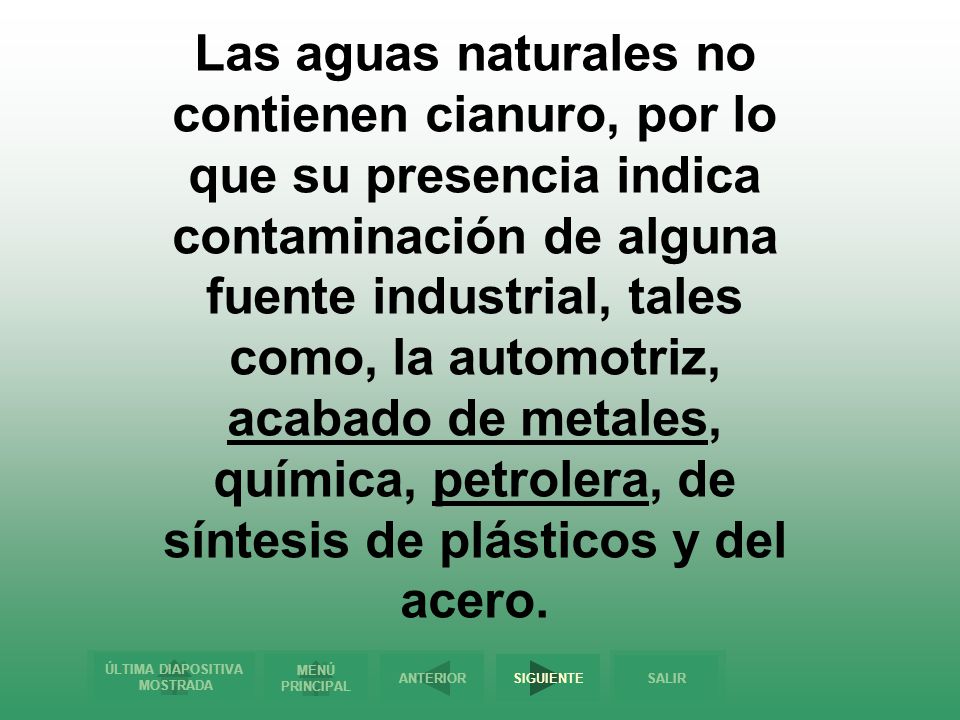

14 Las aguas naturales no contienen cianuro, por lo que su presencia indica contaminación de alguna fuente industrial, tales como, la automotriz, acabado de metales, química, petrolera, de síntesis de plásticos y del acero.

15 NITRÓGENO Tanto en las aguas nacionales como en las descargas, las formas de nitrógeno de mayor interés son, en orden creciente de estado de oxidación: nitrógeno orgánico, nitrógeno amoniacal, nitritos y nitratos.

16 Analíticamente, el nitrógeno amoniacal y el orgánico se determinan juntos, a la prueba se le denomina nitrógeno total o nitrógeno Kjeldahl.

17 Todas los estados de oxidación del nitrógeno y el nitrógeno molecular se conectan entre sí por procesos bioquímicos y forman el ciclo del nitrógeno.

18 Ciclo del nitrógeno Reducción Descargas eléctrica Urea Heces y orina
Combustión Oxidación Urea Heces y orina Fijación del nitrógeno NH3 Incineración NO2- NO3- Proteína vegetal Proteína animal nitrosomonas Descomposición bacteriana Aire N2 Materia orgánica muerta Residuos no degradables Plantas muertas Oxidación (nitrobacter)

19 El nitrógeno orgánico se define como nitrógeno unido al carbono y en estado trinegativo (N3-) e incluye compuestos naturales como proteínas, péptidos, ácidos nucléicos, urea y muchos compuestos sintéticos.

20 Los análisis de nitrógeno en sus diferentes formas se han practicado en aguas potables y residuales. Durante mucho tiempo estos análisis fueron la base de juicio para determinar la calidad sanitaria del agua.

21 Al contener el agua nitrógeno orgánico y amoniacal implica que se ha contaminado recientemente con excretas y por lo tanto, son un peligro para la salud.

22 El nitrógeno amoniacal está presente en forma natural en aguas superficiales y profundas y en aguas de desecho. Se produce por la desaminación de compuestos que contienen nitrógeno orgánico y por la hidrólisis de la urea.

23 También puede producirse por la reducción de los nitratos en condiciones anaerobias, por bacterias autótrofas nitrificantes del grupo de las nitrosomonas.

24 Los nitritos están presentes en el agua como compuestos intermedios en los procesos de oxidación o reducción.

25 En abastecimientos de agua superficiales, la presencia de trazas de nitritos puede indicar una contaminación.

26 También pueden producirse en las plantas de tratamiento, en los sistemas de distribución y en los sistemas de enfriamiento como resultado de la acción de las bacterias, u otros organismos, sobre el nitrógeno amoniacal.

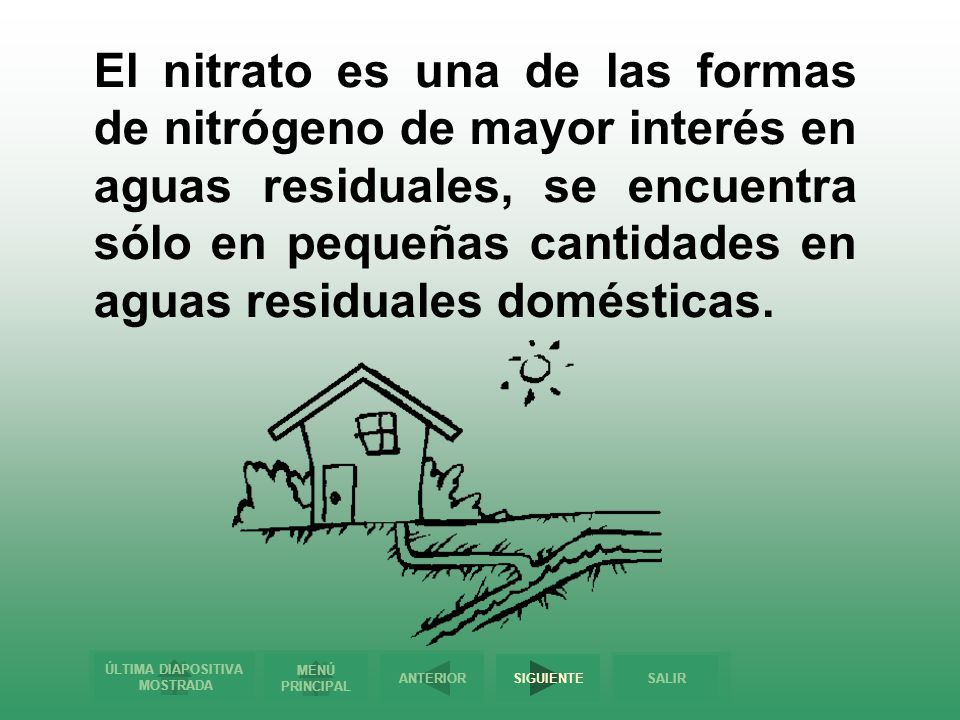

27 El nitrato es una de las formas de nitrógeno de mayor interés en aguas residuales, se encuentra sólo en pequeñas cantidades en aguas residuales domésticas.

28 Es una sustancia esencial para el desarrollo de los organismos fotosintéticos.

29 El fósforo es un nutriente esencial para el crecimiento de organismos, por lo que la descarga de fosfatos en cuerpos de agua puede estimular el crecimiento de macro y microorganismos fotosintéticos en cantidades nocivas para el cuerpo de agua receptor.

30 El fósforo se encuentra presente en las aguas naturales y en las aguas de desecho en diversas formas, como ortofosfato, fosfato hidrolizado o condensado o como parte de un compuesto orgánico.

31 Fósforo Puede presentarse en forma soluble, en partículas de detritos, en los organismos acuáticos y en los sedimentos de los cuerpos de agua.

32 Las diversas formas de fosfatos provienen de una gran variedad de fuentes, como son: aguas de retorno agrícola, escurrimientos superficiales, aguas residuales domésticas e industriales.

33 Fabricación de detergentes y fertilizantes.
Fuentes de fósforo Procesos industriales para el control de la corrosión y de incrustaciones. Fabricación de detergentes y fertilizantes. Procesamiento de alimentos.

34 La demanda bioquímica de oxígeno (DBO5) es una estimación de la cantidad de oxígeno que requiere una población microbiana heterogénea para oxidar la materia orgánica de una muestra de agua en cinco días.

35 La DBO5, por ser una medida de la biodegradabilidad del agua, se utiliza como parámetro de referencia para medir la eficiencia de los procesos biológicos o secundarios de tratamiento de aguas residuales

36 SÓLIDOS SUSPENDIDOS TOTALES
Los sólidos suspendidos comprenden toda la materia particulada que es retenida por un filtro de microfibra de vidrio con diámetro nominal de poro de 1.2 µm.

37 Los sólidos suspendidos provienen de diferentes fuentes: domésticas, agropecuarias e industriales.

38 Presentan impacto para la salud y vida acuática principalmente por limitación del paso de luz, inhibiendo la fotosíntesis y la disminución de presencia de oxígeno.

39 Las propiedades de los sólidos suspendidos varían ya sea por su forma, tamaño, densidad y composición.

40 Sólidos sedimentables
Son sólidos suspendidos cuya densidad es mayor que la del agua, cuando el agua está en reposo o con movimiento muy lento los sólidos se depositan en el fondo del tanque o recipiente que contienen la suspensión

41 2 MUESTREO Y PRESERVACIÓN

42 Ubicación del sitio de muestreo
Para la toma de muestras de metales pesados, cianuro, nitrógeno, fósforo, DBO, sólidos suspendidos totales y sólidos sedimentables se selecciona un sitio donde el flujo sea turbulento y la materia flotante no esté atrapada en la superficie

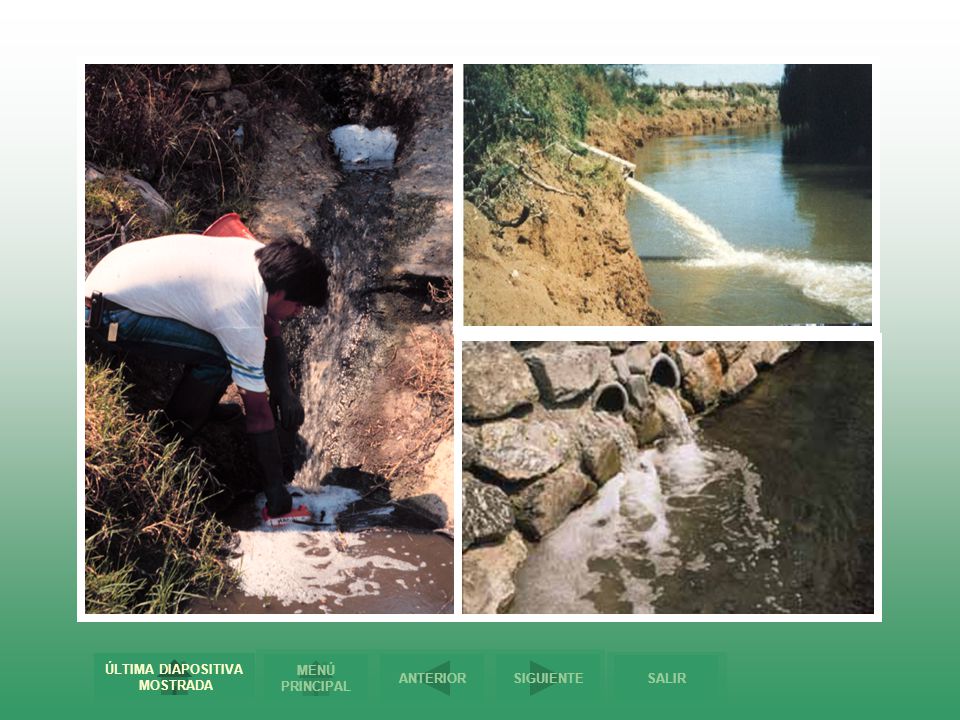

43 El sitio se determina de acuerdo a las condiciones de salida del efluente, que puede ser desde un tubo de diferentes diámetros hasta la formación de un riachuelo, o el punto en que el efluente se vierte directamente en un cuerpo de agua

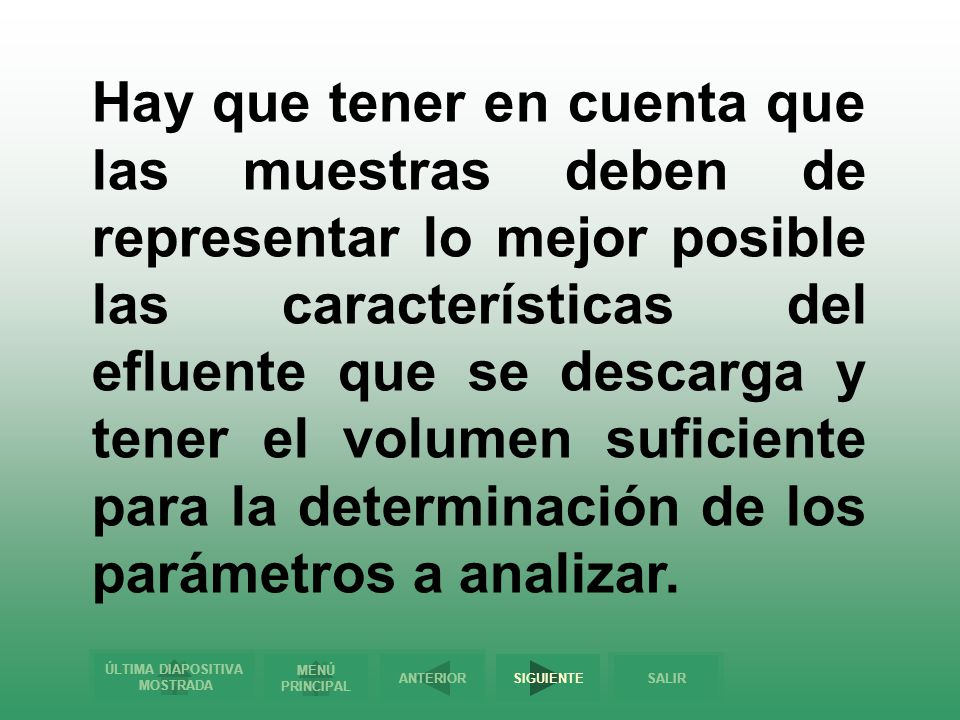

44 Hay que tener en cuenta que las muestras deben de representar lo mejor posible las características del efluente que se descarga y tener el volumen suficiente para la determinación de los parámetros a analizar.

45 La muestra debe tomarse de la corriente de la descarga.

46 Equipo en general Cubeta y cuerda. Muestreador de plástico. Botella Van Dorn. Etiquetas autoadheribles. Papel pH universal. Hieleras con refrigerantes o hielo y un termómetro de -5°C a 10°C. Pipetas Pasteur de plástico o pipetas serológicas. Perilla.

47 Todos los frascos se lavan con detergente no iónico libre de metales, amonio y fósforo, se enjuagan con suficiente agua de la llave y por último se les da un enjuague con agua destilada o desionizada.

48 Los frascos y las tapas para las muestras de metales pesados, además, se remojan en ácido nítrico al 10% toda la noche, se enjuagan con agua destilada o desionizada y se dejan secar.

49 Los frascos y las tapas para DBO5, además, se remojan con una solución de ácido sulfúrico al 10%, se enjuagan con agua destilada o desionizada y se dejan secar.

50 Cantidad de frascos necesarios para un muestreo de 24 horas
Parámetro Preservación Frasco Tipo de muestra Núm. frascos Metales pesados HNO 3 , pH < 2, refrigeración 4°C Frasco de plástico de 1L de capacidad. Simples Compuesta Blanco de viaje Blanco de campo Muestra doble Extra Subtotal 1x6=6 1 2 12 Cianuros NaOH, pH > Nitrógeno total H SO 4 capacidad DBO, fósforo total, sólidos suspendidos totales, sólidos sedimentables. Refrigeración 4°C Frasco de plástico de 4L de Total 48

51 En la tabla anterior no se consideran las muestras que se entregan a los usuarios visitados.

52 Realización del muestreo
Antes de iniciar el muestreo, hay que asegurarse que se cuenta con el equipo y material indispensable.

53 Usar al menos guantes (de látex, PVC o nitrilo), cubrebocas, lentes de protección y overol.

54 Dependiendo de las condiciones del sitio es posible que se necesiten botas de hule o calzado con suela antiderrapante.

55 No se debe comer, beber, o fumar en los periodos en que se está tomando la muestra.

56 No tocarse los ojos o la boca sin antes haberse lavado y desinfectado las manos.

57 Colocar etiquetas de identificación a cada uno de los frascos con todos los datos solicitados en ella. Nombre o razón social completo _____________________________________________ Acta de visita No. _______________________ Nombre del muestreador: _______________________________________________ Identificación de la descarga: _______________________________________________ Preservación: _______________________________________________ Análisis solicitado _______________________________________________ No. MUESTRA FECHA_____________ HORA ______________

58 Antes de tomar la muestra se debe enjuagar los recipientes tres veces, con el agua residual y posteriormente se toma la muestra.

59 El agua de enjuague se debe verter lo más lejos posible del sitio de muestreo y procurar que regrese aguas abajo a la corriente de la descarga.

60 Muestreo de fisicoquímicos, en ductos a presión.
3 1 2 5 4

61 Muestreo de fisicoquímicos, en descargas libres.
1 3 2 5 4

62 Muestreo de fisicoquímicos, en canales.
1 3 2 4 5

63 La muestra para DBO5 no debe aerarse ni debe quedar aire atrapado dentro de la botella.

64 Preservación de la muestra
La preservación se efectúa en cada una de las muestras instantáneas tomadas y cuando se prepare la muestra compuesta se verifica el pH y si es necesario se ajusta

65 Preparación de la muestra compuesta
La muestra compuesta se prepara siguiendo las indicaciones señaladas en el manual Aforos de descargas.

66 Al momento de preparar la muestra compuesta se verifica el pH de la mezcla y si es necesario se ajusta. La muestra compuesta se refrigera a 4°C hasta su análisis.

67 Al término de la preparación de las muestras compuestas se coloca la tapa y se sella el frasco con cinta adhesiva o etiqueta de sellado. Todos los participantes en el muestreo deben firmar el sello de cada una de las muestras.

68 En este momento se deben llenar los formatos oficiales, cadena de custodia y bitácora con los datos correspondientes.

69 Precauciones En el proceso de preservación de las muestras se manejan sustancias químicas altamente irritantes y nocivas para la salud, por lo cual es necesario el uso constante del equipo de protección

70 Precauciones Al utilizar los ácidos, colocarse de espaldas al viento para que los vapores ácidos no se dirijan a la persona que esta preservando las muestras.

71 Precauciones La preservación no se debe hacer en vehículos en movimiento como son camionetas o lanchas.

72 Registro En la bitácora y registro de campo para toma de muestras en visitas de inspección y/o verificación se debe anotar toda la información referente a las muestras y el muestreo.

73 Transporte Durante el transporte los frascos deben de mantenerse en posición vertical y se acomodan de tal forma que no se golpeen uno con otro.

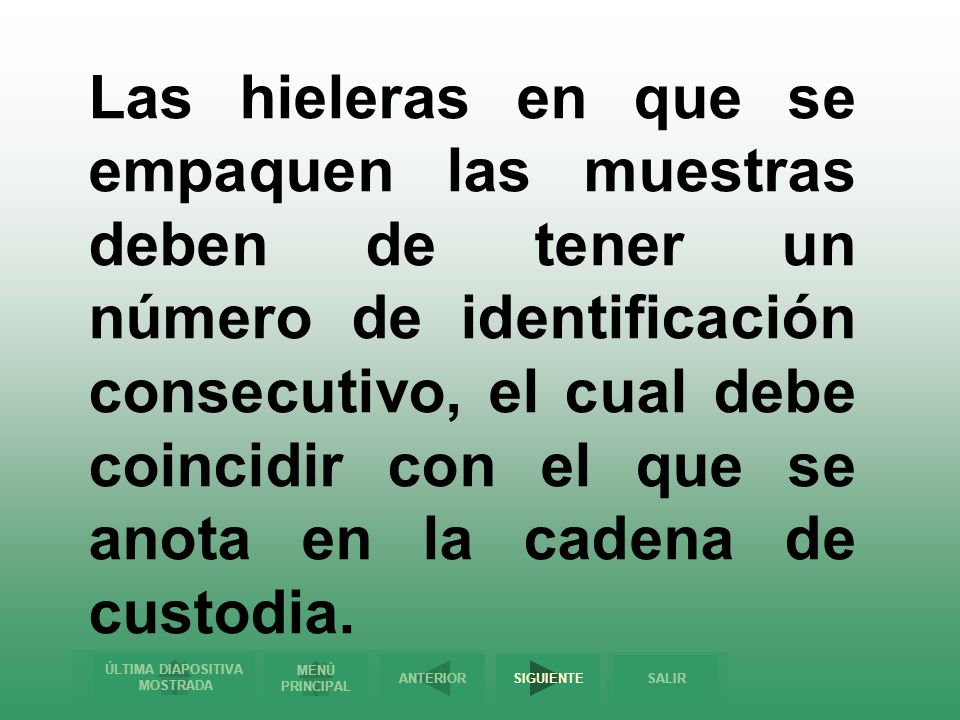

74 Las hieleras en que se empaquen las muestras deben de tener un número de identificación consecutivo, el cual debe coincidir con el que se anota en la cadena de custodia.

75 Las hieleras se deben sellar con su respectiva etiqueta.
Nombre del muestreador ______________________________________________ No. de hielera______________________ Fecha de muestreo _________________ Hora de muestreo __________________

76 ARSÉNICO COBRE ZINC NÍQUEL MERCURIO
