Unidad III Tipos de Medio para la Instalación de una LAN Cable coaxial: Muchas de las redes antiguas (creadas antes de 1992), quizás aún cuentan con una.

Presentación del tema: "Unidad III Tipos de Medio para la Instalación de una LAN Cable coaxial: Muchas de las redes antiguas (creadas antes de 1992), quizás aún cuentan con una."— Transcripción de la presentación:

1 Unidad III Tipos de Medio para la Instalación de una LAN Cable coaxial: Muchas de las redes antiguas (creadas antes de 1992), quizás aún cuentan con una instalación de cable coaxial. La mayoría de ellas usan el tipo de cable coaxial delgado que está clasificado como RG-58. El cable coaxial consiste en dos elementos de conducción. Uno está ubicado en el centro del cable y es un conductor de cobre. El conductor de cobre central está rodeado por un cable de aislamiento flexible (plástico). Sobre este material aislante hay un blindaje compuesto de un trenzado de cobre o malla metálica que actúa como segundo cable del circuito. Como su nombre lo indica, este trenzado exterior actúa como blindaje del conductor interno. De este modo ayuda a reducir la cantidad de interferencia. Fuera de este blindaje está el revestimiento del cable.

2 Unidad III Tipos de Medio para la Instalación de una LAN CABLE CARACTERÍSTICAS 10-BASE-5Cable coaxial grueso RG-8 (Ethernet grueso). Velocidad de transmisión : 10 Mb/seg. Segmentos : máximo de 500 metros. 10-BASE-2Cable coaxial fino (Ethernet fino).RG-58 Velocidad de transmisión : 10 Mb/seg. Segmentos : máximo de 185 metros. 10-BROAD-36Cable coaxial. RG-11 Segmentos : máximo de 3600 metros. Velocidad de transmisión : 10 Mb/seg. 100-BASE-XFast Ethernet. Velocidad de transmisión : 100 Mb/seg. La nomenclatura de los cables Ethernet tiene 3 partes : 1.La primera indica la velocidad en Mbits/seg. 2.La segunda indica si la transmisión es en Banda Base (BASE) o en Banda Ancha (BROAD). 3.La tercera los metros de segmento multiplicados por 100.

3 Cable Coaxial thinnet RG-58 delgado Cable Coaxial thinknet RG-6 grueso

4 Tipos de Medio para la Instalación de una LAN Cable Par trenzado: Como también se ha visto anteriormente el cable de par trenzado sin blindaje, o Unshielved Twister Pair UTP, es un medio de cuatro pares de cables que se emplea en varias redes. Más específicamente, el cable de par trenzado sin blindaje consta de pares de cables. Cada par de cables está aislado de los otros pares. Para reducir aún más la diafonía entre los pares de un cable de par trenzado sin blindaje, el número de trenzas de los pares de cables varía de uno a otro. UTP de 4 Pares

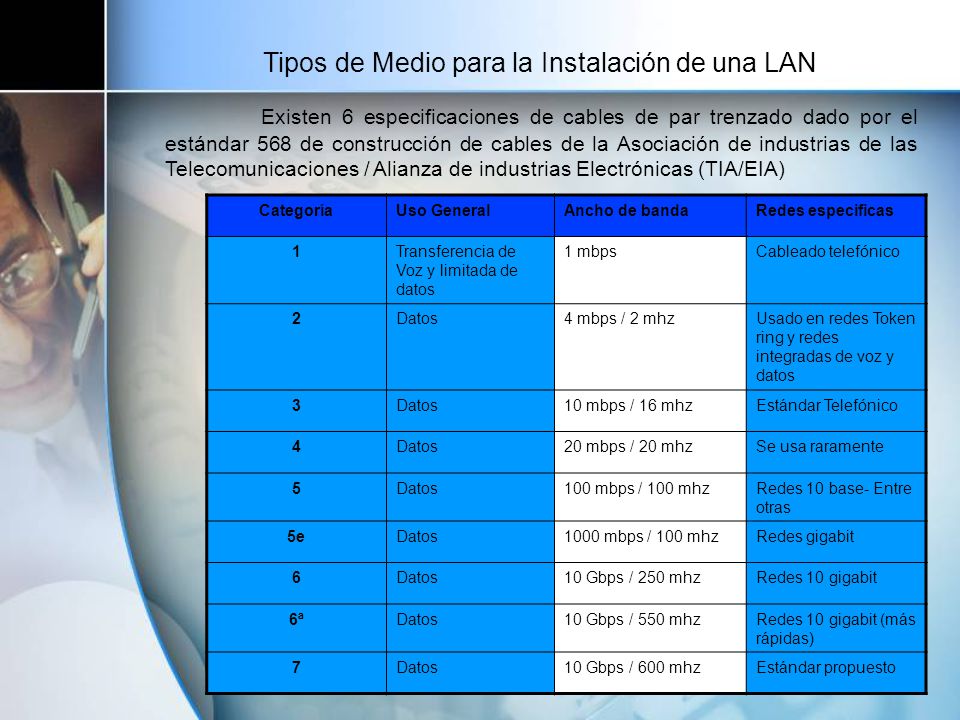

5 Tipos de Medio para la Instalación de una LAN Existen 6 especificaciones de cables de par trenzado dado por el estándar 568 de construcción de cables de la Asociación de industrias de las Telecomunicaciones / Alianza de industrias Electrónicas (TIA/EIA) CategoríaUso GeneralAncho de bandaRedes especificas 1Transferencia de Voz y limitada de datos 1 mbpsCableado telefónico 2Datos4 mbps / 2 mhzUsado en redes Token ring y redes integradas de voz y datos 3Datos10 mbps / 16 mhzEstándar Telefónico 4Datos20 mbps / 20 mhzSe usa raramente 5Datos100 mbps / 100 mhzRedes 10 base- Entre otras 5eDatos1000 mbps / 100 mhzRedes gigabit 6Datos10 Gbps / 250 mhzRedes 10 gigabit 6ªDatos10 Gbps / 550 mhzRedes 10 gigabit (más rápidas) 7Datos10 Gbps / 600 mhzEstándar propuesto

6 Tipos de Medio para la Instalación de una LAN Fibra Óptica Fibra óptica, es la guía o conducto de ondas en forma de filamento, generalmente de vidrio (polisilicio), aunque también puede ser de materiales plásticos, es capaz de transportar una potencia óptica en forma de luz, normalmente emitida por un láser o LED. Las fibras utilizadas en telecomunicación a largas distancias son siempre de vidrio, utilizándose las de plástico solo en algunas redes locales y otras aplicaciones de corta distancia, debido a que presentan mayor atenuación o posibilidad de sufrir interferencias. Fibra Óptica (fiber optic) Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor.

7 Unidad II Hardware requerido para una L.A.N Las LAN necesitan una combinación de hardware básico para poder existir y funcionar. Los componentes de hardware básicos que se requieren para operar una red de área local son estaciones de trabajo, medios de transmisión, tarjetas de red NIC, y un hub, switch y/o centro de cableado. A menudo son llamados dispositivos de red entre ellos podemos mencionar: Tarjeta de Red: Las tarjetas Red (Network Interface Card, N.I.C o Wireles): es una tarjeta de expasion que una computadora o impresora acceder a la red y compartitr recursos entre dos mas equipos, vienen e diferentes variedades usualmente son 802.11b 802.11gh convierten los paquetes de datos en señales que envían a través de la red. Estas señales son impulsos eléctricos. Son las conexiones físicas entre las estaciones de trabajo y la red. Estas tarjetas usan una dirección Física llamada dirección M.A.C (M.A.C Address), esta es única en el mundo. Esta dirección M.A.C usa 48 bits y normalmente se representa como un número de 12 dígitos en hexadecimal.

8 Nodos: Son estaciones de trabajo o cualquier dispositivo que pueda conectarse a una LAN. Backbone: El backbone es el medio físico principal de una red que soporta altas velocidades de manera que tiene un ancho de banda amplio. Normalmente se habla de backbone cuando se interconectan 2 o más redes. Un backbone se puede hacer con cable UTP, Fibra óptica, o inalámbrico. Servidores: Un servidor es un nodo especial que se encarga de responsabilidades específicas y realiza funciones especiales. Unidad II Hardware requerido para una L.A.N

9 Repetidores: Los repetidores ayudan a mantener la señal fuerte cuando es enviada a grandes distancias, de manera que aumenta la señal para poder ser retransmitida.

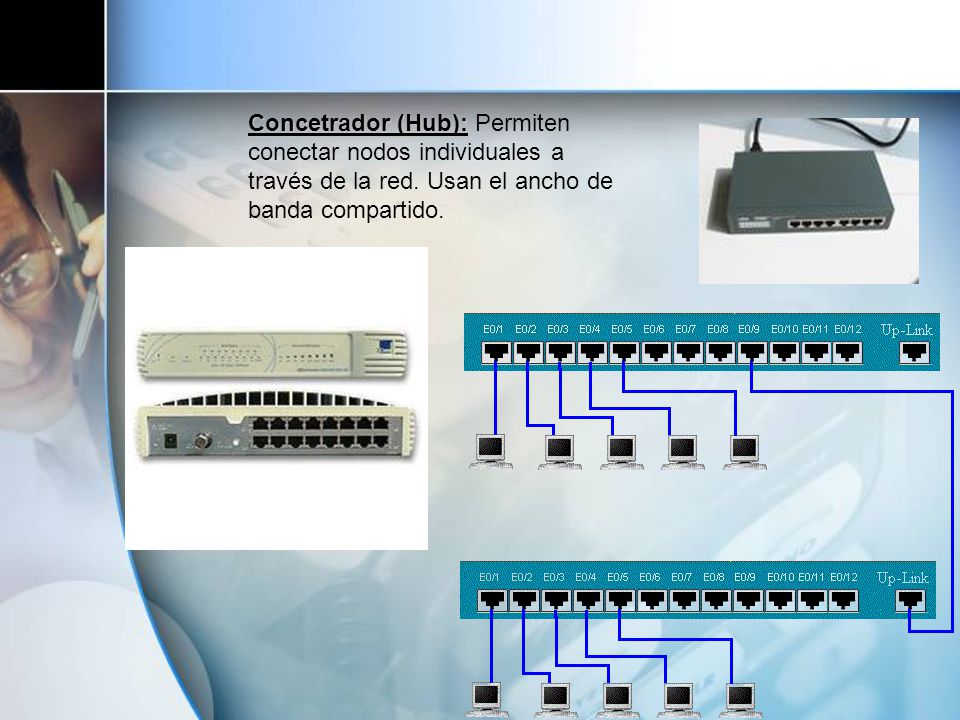

10 Concetrador (Hub): Concetrador (Hub): Permiten conectar nodos individuales a través de la red. Usan el ancho de banda compartido.

11 Conmutador(switch): Conmutador(switch): Básicamente es como un hub, pero más inteligente, de manera que sabe a donde va la información y maneja un ancho de banda dedicado.

12 Puentes (brigde): nos permiten conectar 2 redes diferentes. Se encargan de filtrar el tráfico que pasa de una a otra red según la dirección de destino y una tabla que relaciona las direcciones y la red en que se encuentran las estaciones asignadas. Entre las funciones tenemos: Aprendizaje de las direcciones de nodos en cada red. Filtrado de las tramas destinadas a la red local. Envío de las tramas destinadas a la red remota.

13 Enrutadores (routers Enrutadores (routers): Permiten direccionar los datos a varias partes específicas de la red.

14 Router Inalámbrico

15 En el caso de que el usuario disponga de teléfonos estándar, podrá establecer las llamadas telefónicas conectándolos a un gateway IP. En el caso de que el cliente disponga de una centralita podrá aprovechar la inversión integrándola en la solución general de telefonía IP Gateway Voz sobre IP (VoIP)

16

17 Otros Dispositivos Teléfonos Ip Camaras IP
