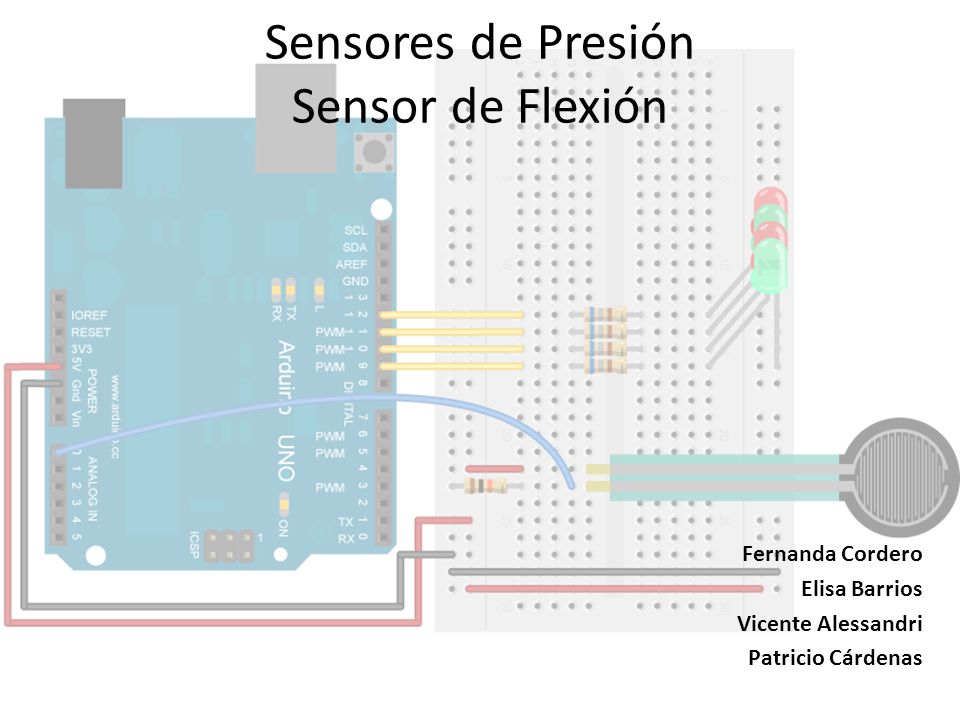

1 Sensores de Presión Sensor de Flexión
Fernanda Cordero Elisa Barrios Vicente Alessandri Patricio Cárdenas

2 ¿Qué es un sensor? Un sensor es un dispositivo diseñado para recibir información de una magnitud del exterior y la transformar en una magnitud eléctrica, para que la podamos cuantificar y manipular.

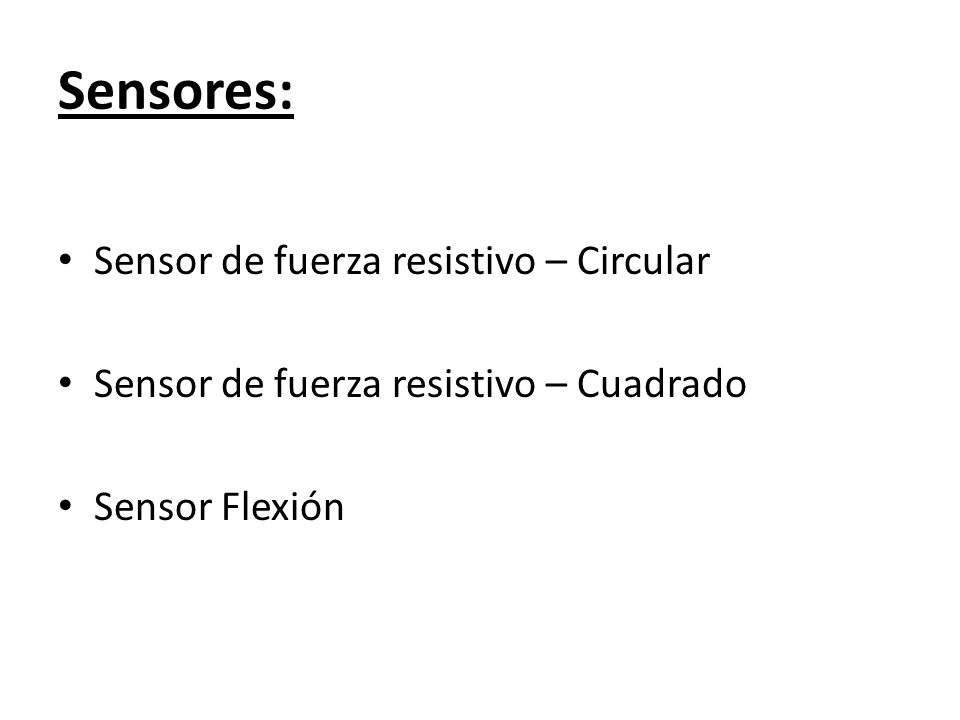

3 Sensores: Sensor de fuerza resistivo – Circular
Sensor de fuerza resistivo – Cuadrado Sensor Flexión

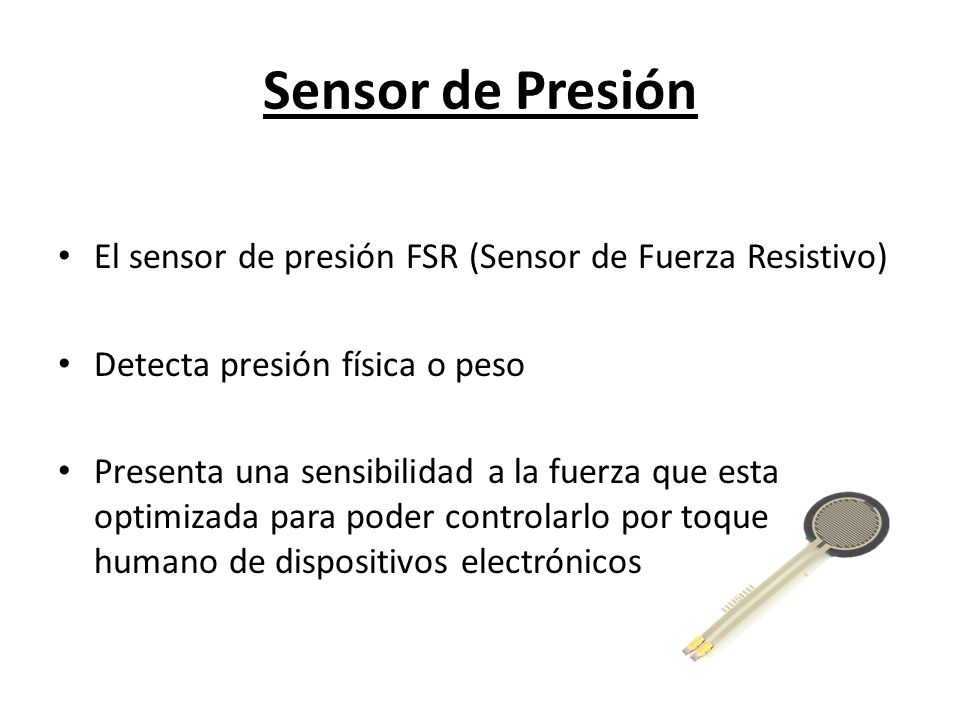

4 Sensor de Presión El sensor de presión FSR (Sensor de Fuerza Resistivo) Detecta presión física o peso Presenta una sensibilidad a la fuerza que esta optimizada para poder controlarlo por toque humano de dispositivos electrónicos

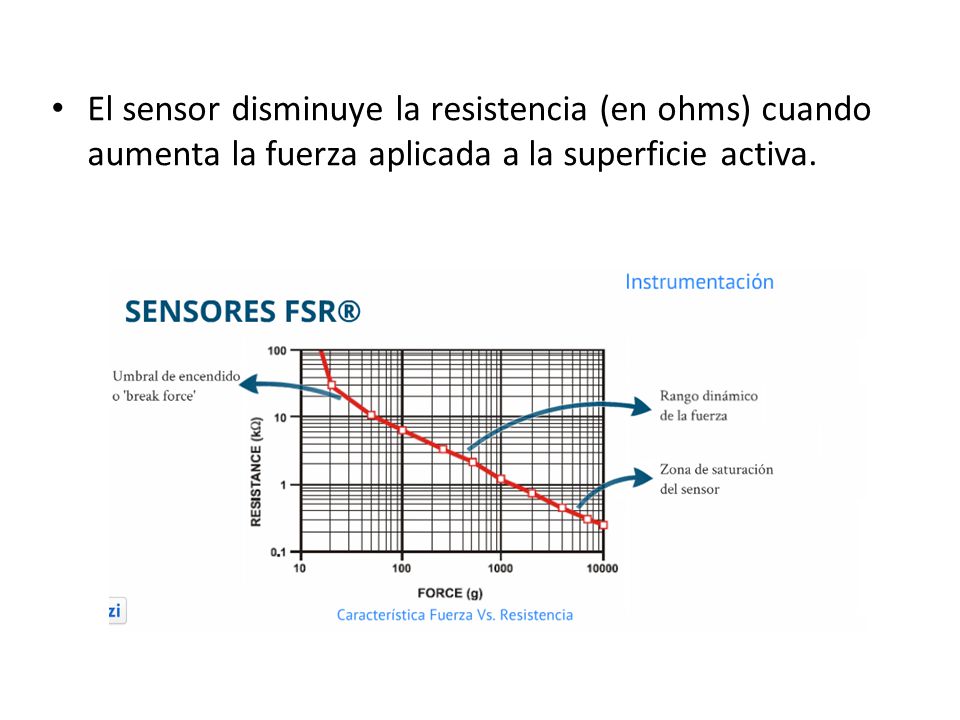

5 El sensor disminuye la resistencia (en ohms) cuando aumenta la fuerza aplicada a la superficie activa.

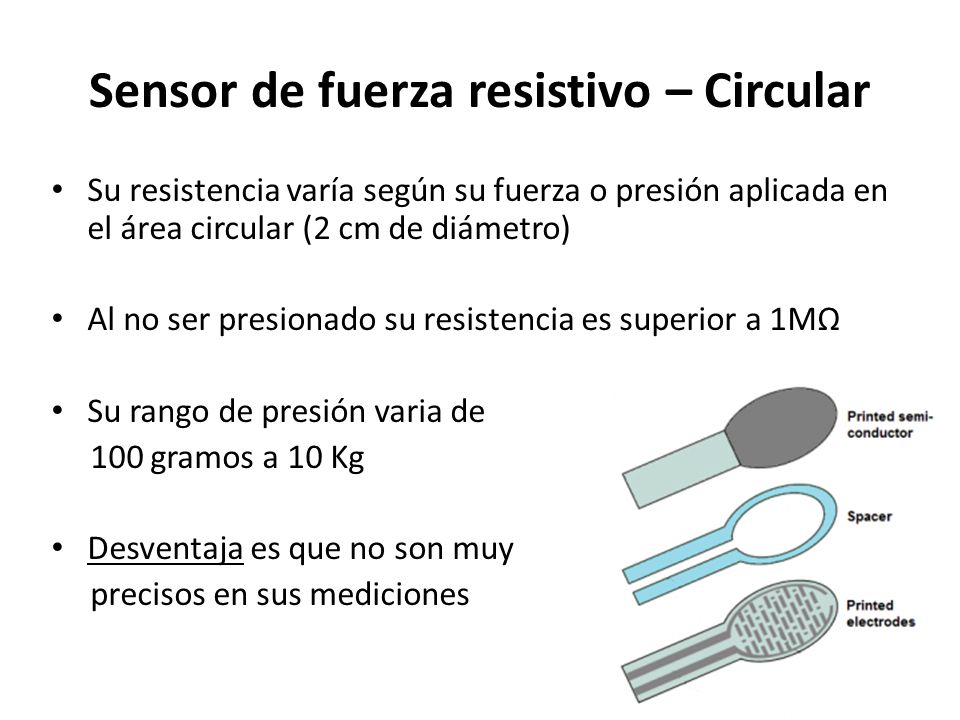

6 Sensor de fuerza resistivo – Circular
Su resistencia varía según su fuerza o presión aplicada en el área circular (2 cm de diámetro) Al no ser presionado su resistencia es superior a 1MΩ Su rango de presión varia de 100 gramos a 10 Kg Desventaja es que no son muy precisos en sus mediciones

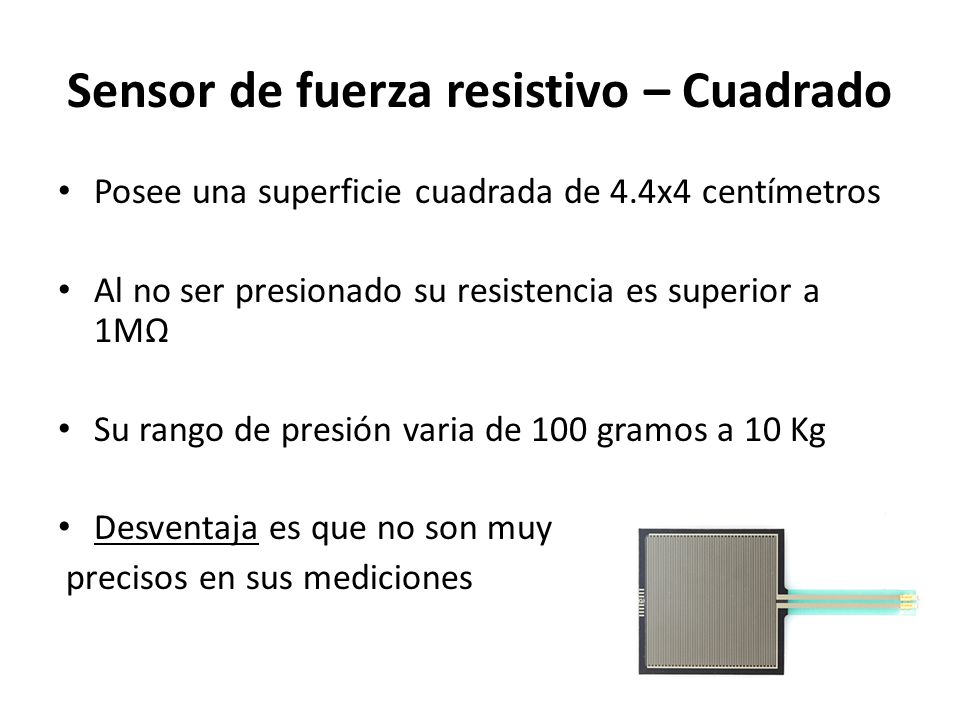

7 Sensor de fuerza resistivo – Cuadrado
Posee una superficie cuadrada de 4.4x4 centímetros Al no ser presionado su resistencia es superior a 1MΩ Su rango de presión varia de 100 gramos a 10 Kg Desventaja es que no son muy precisos en sus mediciones

8 Sensor de Flexión El sensor de flexión mide 7cm de largo
Al ser flexionado su resistencia aumenta La resistencia cambia solo doblando hacia un lado el sensor Resistencia cambia aproximadamente 30-40 kohms a 90º de ángulo

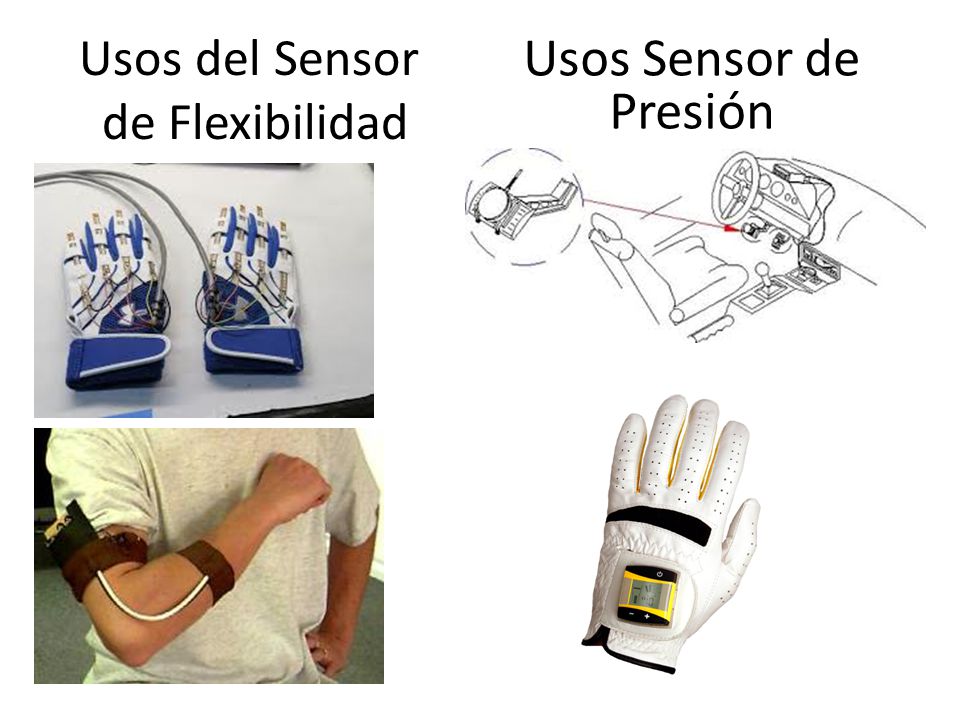

9 Usos del Sensor de Flexibilidad
Usos Sensor de Presión

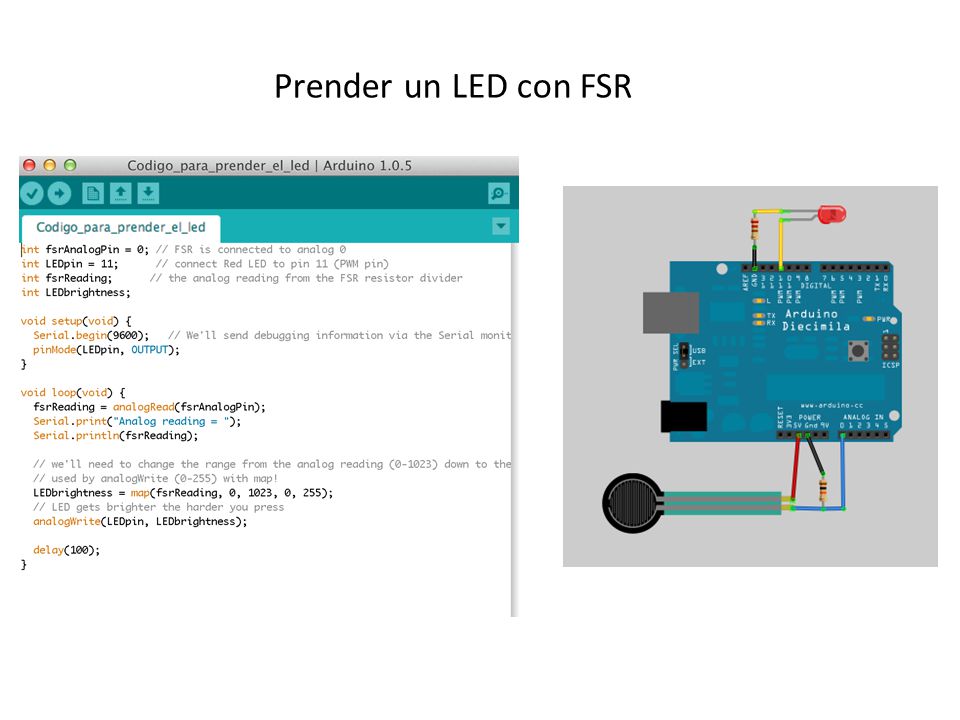

10 Prender un LED con FSR

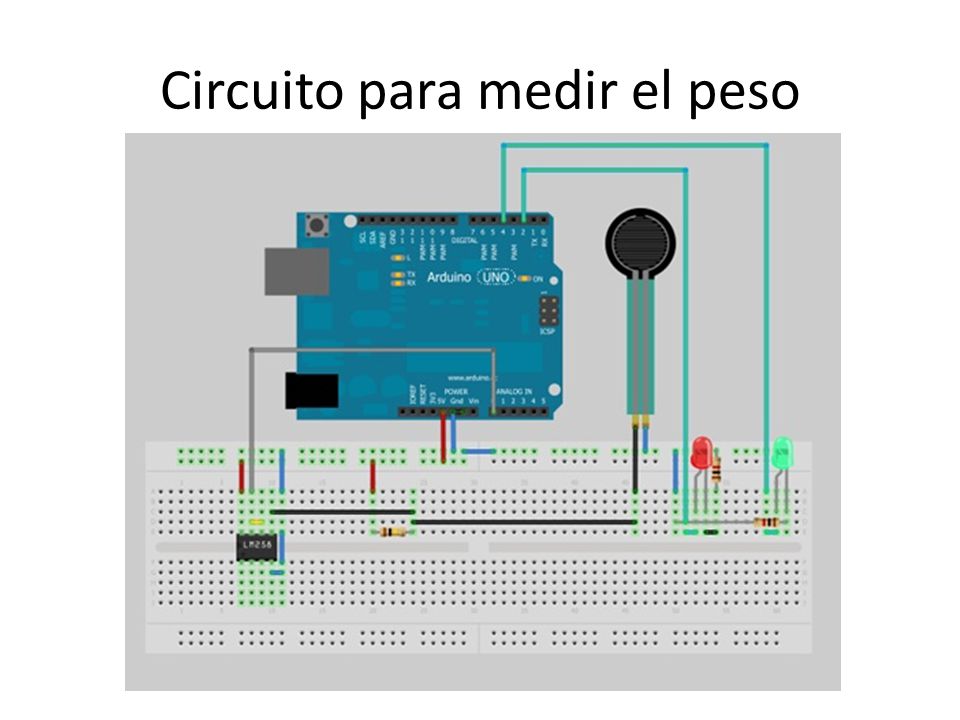

11 Circuito para medir el peso
