EQUIPO #3 MEDICION DE TEMPERATURA:

Presentación del tema: "EQUIPO #3 MEDICION DE TEMPERATURA:"— Transcripción de la presentación:

1 EQUIPO #3 MEDICION DE TEMPERATURA:
Termómetros, Termopares y Sensores de temperatura. EQUIPO #3 EMMANUEL MANRIQUEZ PEÑALOZA BIATO PEÑALOZA GOMEZ JULIO CESAR ALVAREZ GOMEZ ADALBERTO CORTEZ BAILON GERMAN JIMENEZ VARGAS DANIEL RAMIREZ ARMENTA

2 MEDICION DE TEMPERATURA
“una magnitud escalar relacionada con la energía interna de un sistema termodinámico, definida por el principio cero de la termodinámica, o conocida como la energía sensible, que es la energía asociada a los movimientos de las partículas de ese sistema termodinámico”

3 La física térmica es el área de la física que estudia la temperatura, la transferencia y la transformación de la energía, y la termodinámica es la rama de la física que describe los estados de equilibrio a nivel macroscópico. El sistema internacional de unidades, SI, considera a la temperatura como una de las magnitudes básicas, cuya unidad es el kelvin (K), al que corresponde la escala absoluta, en la cual el valor de “cero kelvin (0 K)” es el cero absoluto.

4 *TERMOMETROS* El termómetro (del griego θερμός (termo) el cuál significa "caliente" y metro, "medir") es un instrumento de medición de temperatura.

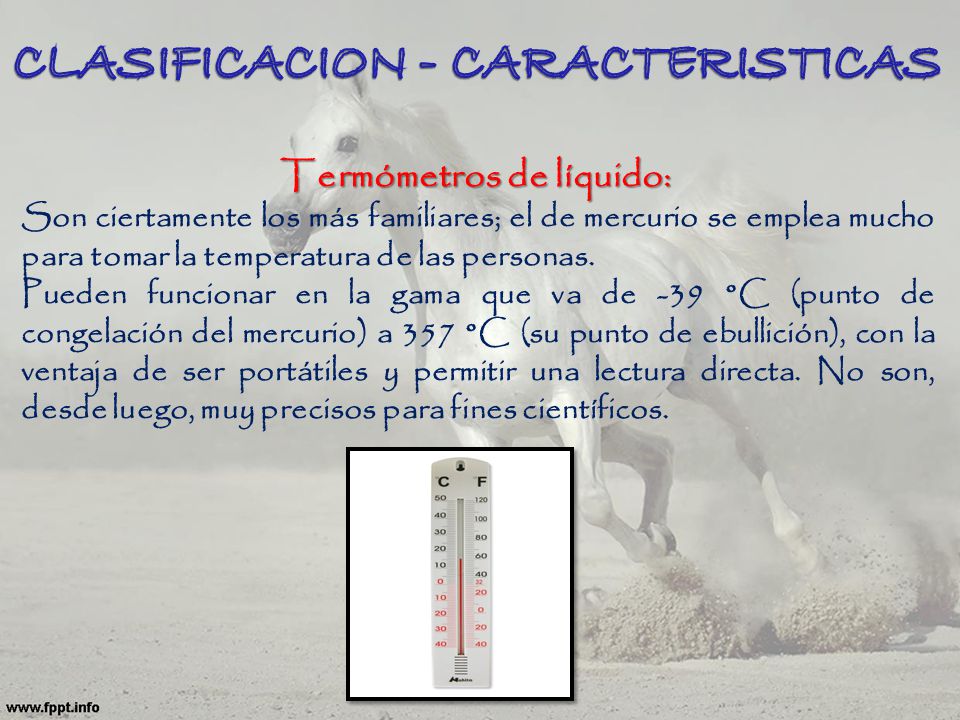

5 CLASIFICACION - CARACTERISTICAS Termómetros de líquido:
Son ciertamente los más familiares; el de mercurio se emplea mucho para tomar la temperatura de las personas. Pueden funcionar en la gama que va de -39 °C (punto de congelación del mercurio) a 357 °C (su punto de ebullición), con la ventaja de ser portátiles y permitir una lectura directa. No son, desde luego, muy precisos para fines científicos.

6 Termómetros de gas:  El termómetro de gas de volumen constante es muy exacto, y tiene un margen de aplicación extraordinario: desde - 27 °C hasta 1477 °C. A volumen constante se compone de una ampolla con gas -helio, hidrógeno o nitrógeno, según la gama de temperaturas deseada- y un manómetro medidor de la presión. La altura de la columna de mercurio indica la presión del gas. A partir de ella se puede calcular la temperatura.

7 Termómetros de resistencia de platino:
El termómetro de resistencia de platino depende de la variación de la resistencia a la temperatura de una espiral de alambre de platino. Es el termómetro más preciso dentro de la gama de -259 °C a 631 °C, y se puede emplear para medir temperaturas hasta de 1127 °C. Pero reacciona despacio a los cambios de temperatura, debido a su gran capacidad térmica y baja conductividad, por lo que se emplea sobre todo para medir temperaturas fijas.

8 Par térmico:  Un par térmico (o pila termoeléctrica) consta de dos cables de metales diferentes unidos, que producen un voltaje que varía con la temperatura de la conexión. Se emplean diferentes pares de metales para las distintas gamas de temperatura, siendo muy amplio el margen de conjunto: desde -248 °C hasta 1477 °C. El par térmico es el termómetro más preciso en la gama de -631 °C a 1064 °C y, como es muy pequeño, puede responder rápidamente a los cambios de temperatura.

9 Pirómetros: El pirómetro de radiación se emplea para medir temperaturas muy elevadas. Se basa en el calor o la radiación visible emitida por objetos calientes, y mide el calor de la radiación mediante un par térmico o la luminosidad de la radiación visible, comparada con un filamento de tungsteno incandescente conectado a un circuito eléctrico. El pirómetro es el único termómetro que puede medir temperaturas superiores a 1477 °C.

10 *TERMOPARES* Un termopar (también llamado termocupla) es un transductor formado por la unión de dos metales distintos que produce un voltaje (efecto Seebeck), que es función de la diferencia de temperatura entre uno de los extremos denominado "punto caliente" o unión caliente o de medida y el otro denominado "punto frío" o unión fría o de referencia.

11 CLASIFICACION - CARACTERISTICAS
Tipo K  (Cromel (aleación de Ni-Cr) / Alumel (aleación de Ni -Al)): con una amplia variedad de aplicaciones, está disponible a un bajo costo y en una variedad de sondas. Tienen un rango de temperatura de -200 °C a °C y una sensibilidad 41µV/°C aproximadamente. Posee buena resistencia a la oxidación. Tipo E  (Cromel / Constantán (aleación de Cu-Ni)): No son magnéticos y gracias a su sensibilidad, son ideales para el uso en bajas temperaturas, en el ámbito criogénico. Tienen una sensibilidad de 68 µV/° C.

12 Tipo J  (Hierro / Constantán): Su rango de utilización es de -270/+1200°C. Debido a sus características se recomienda su uso en atmósferas inertes, reductoras o en vacío, su uso continuado a 800°C no presenta problemas, su principal inconveniente es la rápida oxidación que sufre el hierro por encima de 550°C y por debajo de 0°C es necesario tomar precauciones a causa de la condensación de vapor de agua sobre el hierro. Tipo T  (Cobre / Constantán): ideales para mediciones entre -200 y 260 °C. Resisten atmósferas húmedas, reductoras y oxidantes y son aplicables en criogenia. El tipo termopares de T tiene una sensibilidad de cerca de 43 µV/°C.

13 *SENSORES DE TEMPERATURA* CLASIFICACION - CARACTERISTICAS
Los sensores de temperatura se usan para medir la temperatura del aire o la temperatura superficial de líquidos y sólidos.  CLASIFICACION - CARACTERISTICAS
