1
ESTUDIANTE:Rayhza Gutierrez Favio A. Romero Alfaro Rodolfo Jesús Huanca Ch.
2
Conserva el concepto de unidades de información de tamaño constante de TDM. ATM define una unidad fija de transporte de 53 bytes. ATM utiliza también el enfoque de Frame Relay al usar información de cabecera en cada una de las unidades de información. Los paquetes en cada nodo de la red son procesados a nivel de la información de encabezamiento y no de los datos del usuario.
3
Las redes ATM para enviar datos primero se necesita el envío de un paquete para establecer conexión. Con esta tecnología, a fin de aprovechar al máximo la capacidad de los sistemas de transmisión, la información no es transmitida y conmutada a través de canales asignados en permanencia, sino en forma de cortos paquetes (celdas ATM).
4

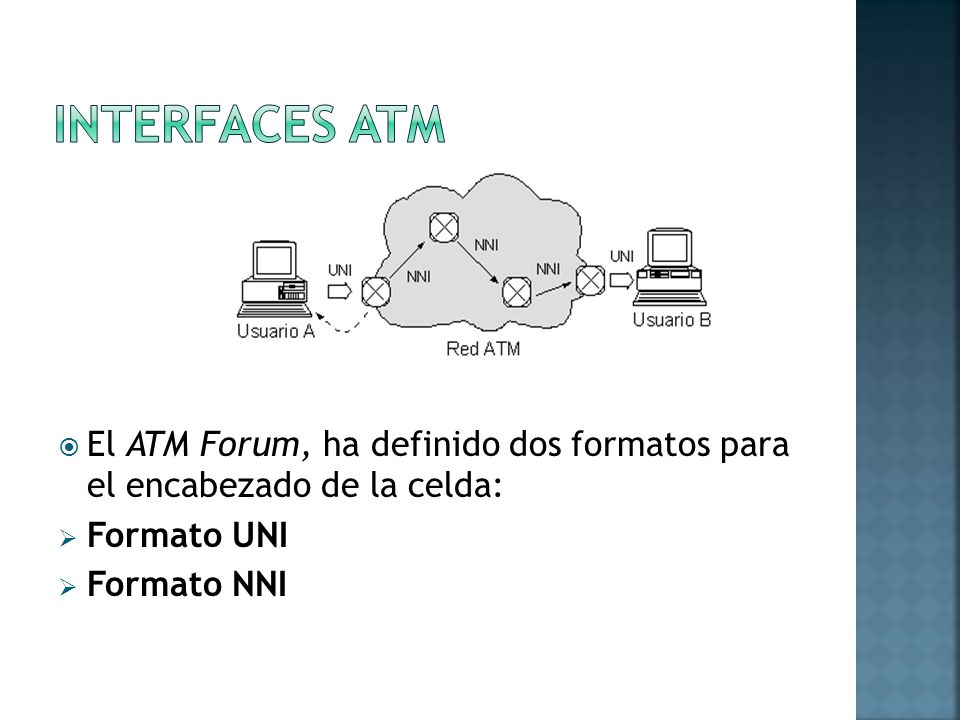

El ATM Forum, ha definido dos formatos para el encabezado de la celda: Formato UNI Formato NNI
5

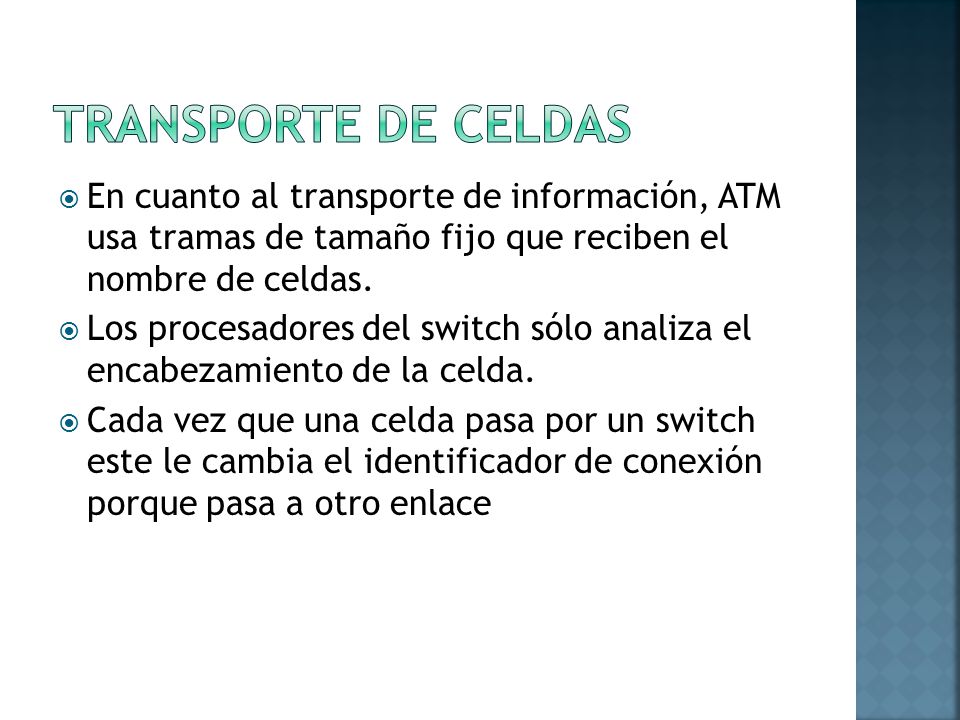

En cuanto al transporte de información, ATM usa tramas de tamaño fijo que reciben el nombre de celdas. Los procesadores del switch sólo analiza el encabezamiento de la celda. Cada vez que una celda pasa por un switch este le cambia el identificador de conexión porque pasa a otro enlace
6

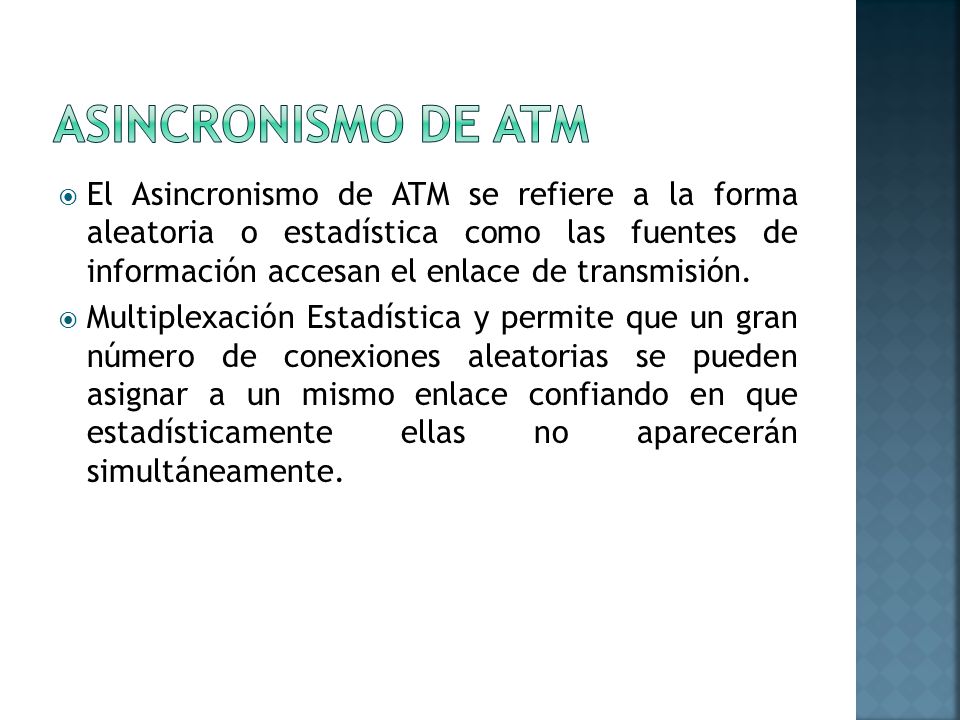

El Asincronismo de ATM se refiere a la forma aleatoria o estadística como las fuentes de información accesan el enlace de transmisión. Multiplexación Estadística y permite que un gran número de conexiones aleatorias se pueden asignar a un mismo enlace confiando en que estadísticamente ellas no aparecerán simultáneamente.
7

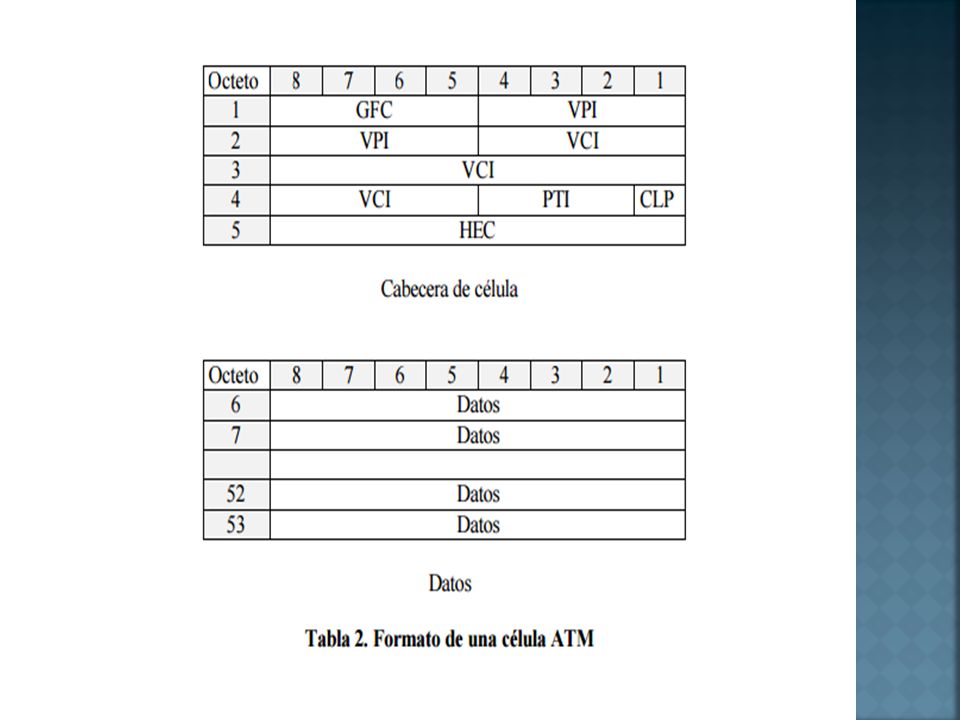

GFC (Generic Flow Control) Se utiliza para el control de flujo entre el usuario y la red VPI (Virtual Path Identifier) Este identificador de 8 bits, junto con el VCI, proporciona la información de encaminamiento.
8
VCI (Virtual Channel Identifier) La ITU define un “virtual channel” como el transporte unidireccional de celdas entre dos nodos asociadas a un VCI común.
9
PTI (Payload Type Indicator) Este campo indica el tipo de información que transporta la célula.
10
CLP (Cell Loss Priority) Este bit indica a los nodos que van a procesar la célula si ésta es descartable cuando las condiciones de congestión así lo requieran HEC (Header Error Control) tiene dos misiones fundamentales: La detección de células erróneas Facilitar el sincronismo de célula en los receptores o “cell delineation”
12
Control: generación y gestión de señalización Gestión: – Layer Management: Específico de cada capa – Plane Management: gestiona funciones que afectan al sistema completo
13
Es el encargado de las funciones específicas del nivel físico (conectores, niveles eléctricos, etc.). Se subdivide en dos partes: o Dependiente del medio o PMD (temporización a nivel de bit y codificación de línea). o Convergencia de transmisión o Los organismos internacionales han propuesto diversos niveles físicos, agrupados en: ATM puro, en el que hay un flujo continuo de células entre el nivel ATM y el físico (155/100Mbps multimode fiber, etc.). SDH, las células van embebidas en tramas SDH (por ejemplo, SONET STS-3).
14
¿Tipo de la trama? No hay campo que lo indique Debe indicarlo nivel superior o ponerse de acuerdo en usar un solo protocolo sobre AAL5 No se pueden mezclar las celdas de diferentes tramas pues no se distinguirían
15

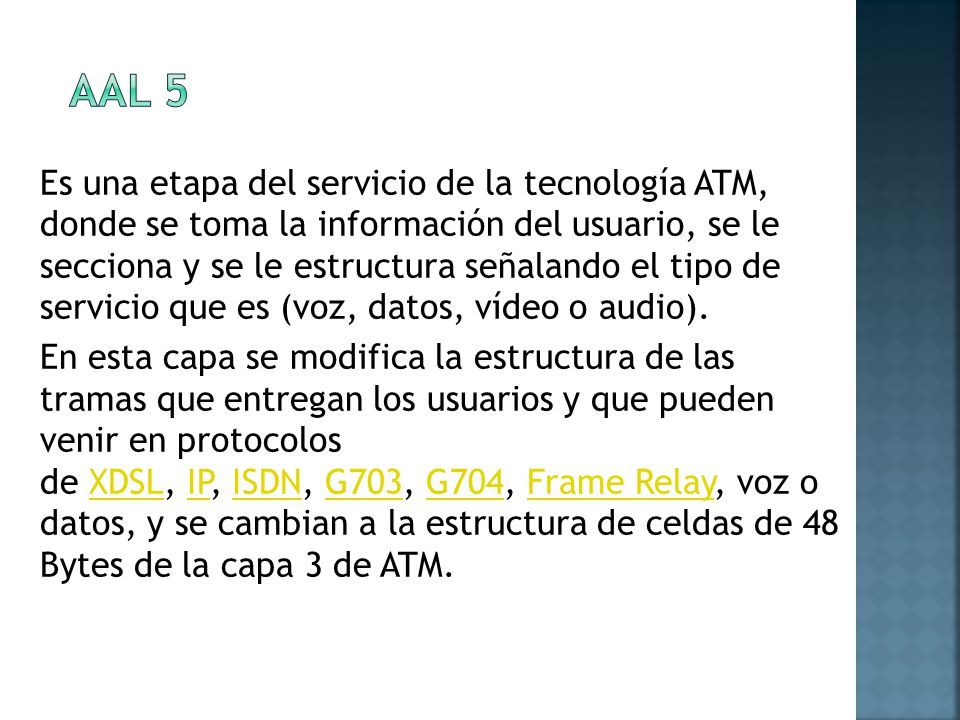

Es una etapa del servicio de la tecnología ATM, donde se toma la información del usuario, se le secciona y se le estructura señalando el tipo de servicio que es (voz, datos, vídeo o audio). En esta capa se modifica la estructura de las tramas que entregan los usuarios y que pueden venir en protocolos de XDSL, IP, ISDN, G703, G704, Frame Relay, voz o datos, y se cambian a la estructura de celdas de 48 Bytes de la capa 3 de ATM.XDSLIPISDNG703G704Frame Relay
16
Transporte sobre ATM (RFC 2684) “LLC Encapsulation” NLPID administrado por ISO e ITU-T – 0x81 = ISO CLNP – 0x83 = ISO ISIS – 0xCC = Internet IP (RFC 2684 recomienda NO usarlo)
17
Transporte sobre ATM (RFC 2684) “LLC Encapsulation” IP se encapsula así (Ethertype 0x0800)
19
ATM a baja velocidad trabaja desde los 2 MBPS en adelante, y dejando las otras tecnologías que atiendan el mercado de los 2 Mbps hacia abajo. El foro de ATM ha definido cuatro tipos de interfaces: Interfaz WAN DS3 de 45 MBTS. SONET OC-3 de 155 MBPS. Modo múltiple de fibra óptica de 155 MBPS basado en Fiber Channel. Modo múltiple de fibra óptica de 100 MBPS basado en FDDI.
20
Transmisión de información que incorpora vídeo, sonido, imágenes y comunicación interactiva: aplicaciones multimedia. Videoconferencia e intercambio en tiempo real de cualquier tipo de información entre múltiples ubicaciones. Entrenamiento interactivo a distancia. Soporte eficiente de aplicaciones de tipo comercial como voz, datos, fax y vídeo.
21

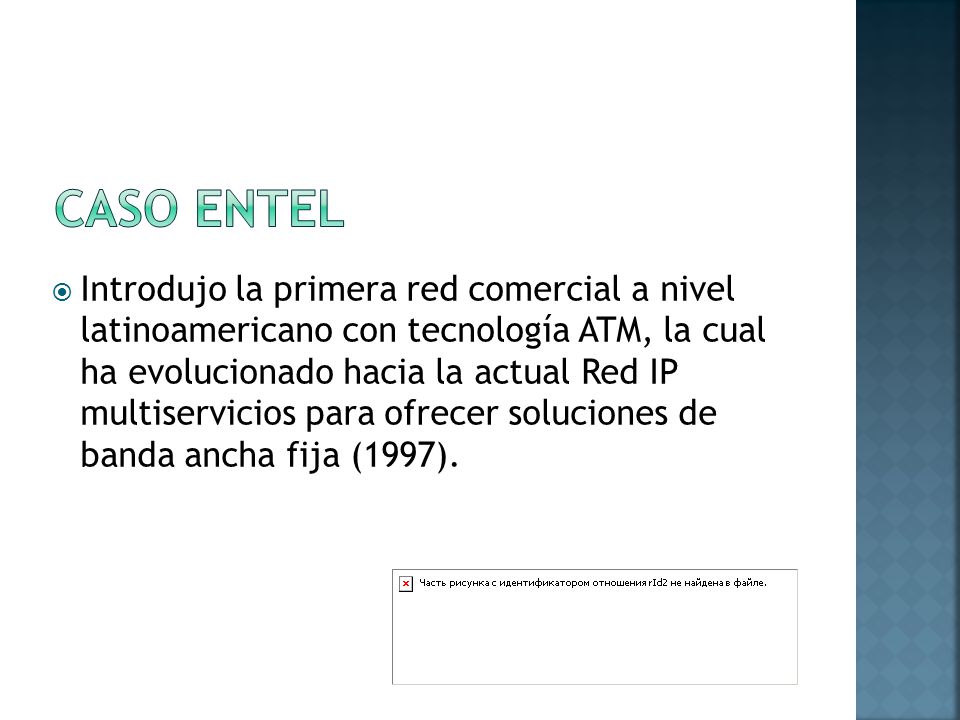

Introdujo la primera red comercial a nivel latinoamericano con tecnología ATM, la cual ha evolucionado hacia la actual Red IP multiservicios para ofrecer soluciones de banda ancha fija (1997).
22

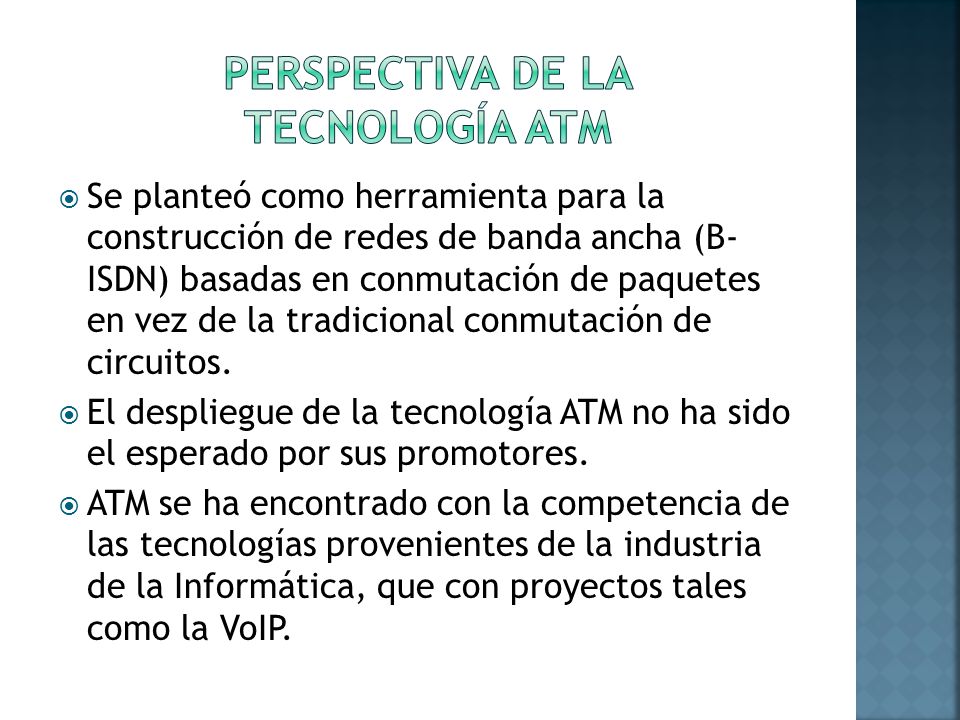

Se planteó como herramienta para la construcción de redes de banda ancha (B- ISDN) basadas en conmutación de paquetes en vez de la tradicional conmutación de circuitos. El despliegue de la tecnología ATM no ha sido el esperado por sus promotores. ATM se ha encontrado con la competencia de las tecnologías provenientes de la industria de la Informática, que con proyectos tales como la VoIP.
23

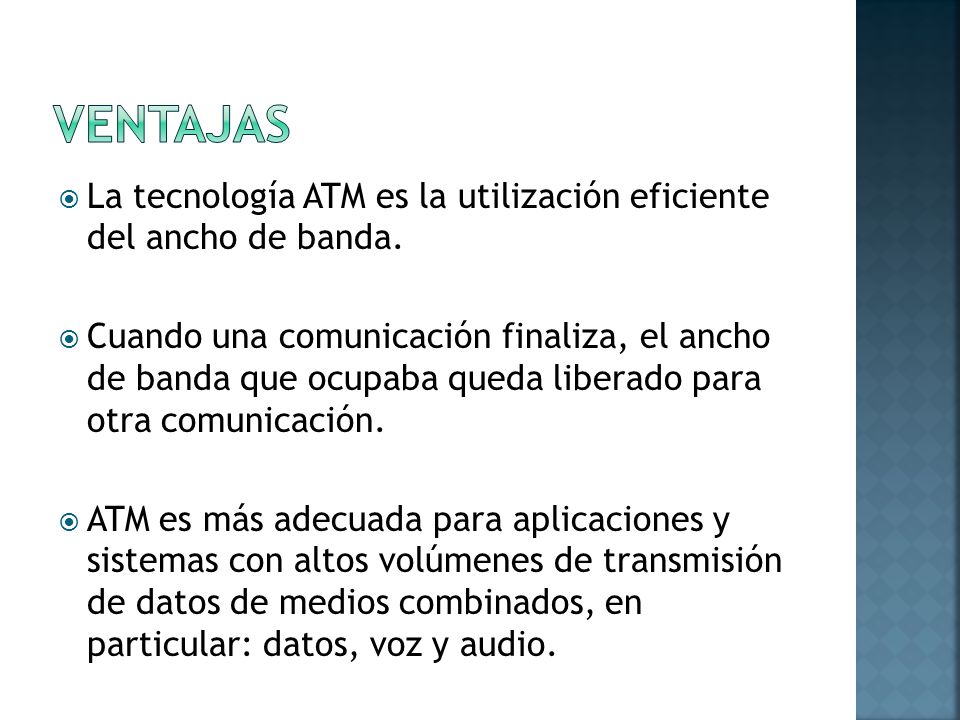

La tecnología ATM es la utilización eficiente del ancho de banda. Cuando una comunicación finaliza, el ancho de banda que ocupaba queda liberado para otra comunicación. ATM es más adecuada para aplicaciones y sistemas con altos volúmenes de transmisión de datos de medios combinados, en particular: datos, voz y audio.
24
Los costos de desarrollo y migración a ATM son demasiado altos. ATM no provee de fácil migración de las LANs de hoy en día. Por Otro Lado, La principal virtud de ATM es su flexibilidad: Permite la integración de servicios de voz, vídeo y datos sobre el mismo enlace. Posibilita la implementación tanto de redes de área local como de redes de área extensa, públicas.
