1 COMPORTAMIENTO DE LOS DISPOSITIVOS ELECTRICOS PASIVOS A LA CORRIENTE ALTERNA MONOFASICA UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA QUÍMICA Y TEXTIL CIRCUITOS ELÉCTRICOS Ing. JORGE COSCO GRIMANEY

2 CORRIENTE ALTERNA SENOIDAL

3 Generador de Corriente Alterna MHH  (t) =  0 Sen(  t)

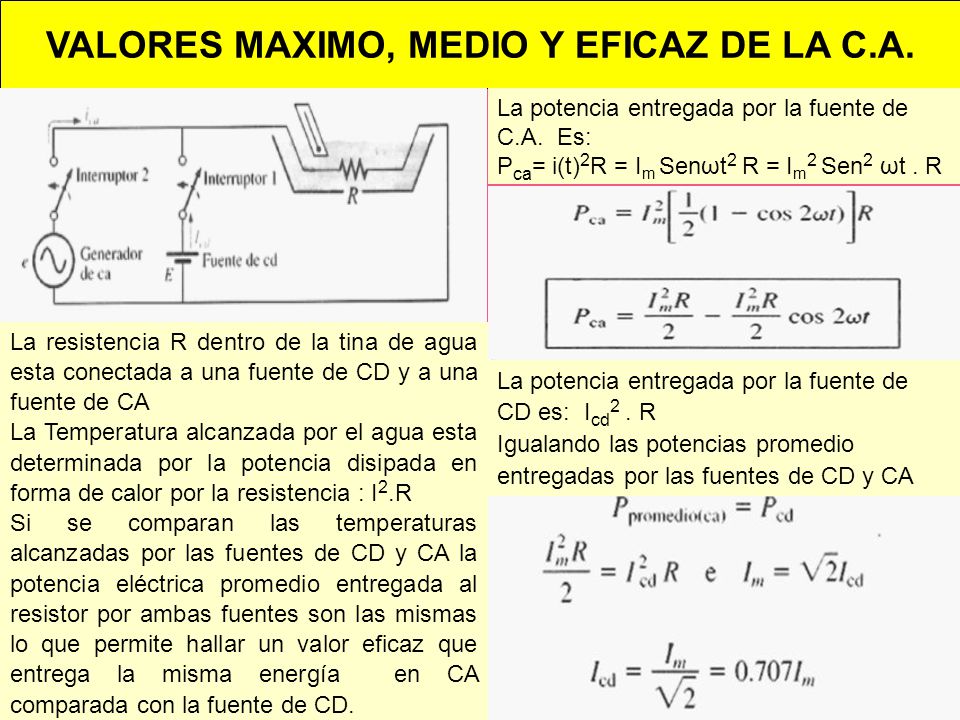

4 VALORES MAXIMO, MEDIO Y EFICAZ DE LA C.A. La resistencia R dentro de la tina de agua esta conectada a una fuente de CD y a una fuente de CA La Temperatura alcanzada por el agua esta determinada por la potencia disipada en forma de calor por la resistencia : I 2.R Si se comparan las temperaturas alcanzadas por las fuentes de CD y CA la potencia eléctrica promedio entregada al resistor por ambas fuentes son las mismas lo que permite hallar un valor eficaz que entrega la misma energía en CA comparada con la fuente de CD. La potencia entregada por la fuente de C.A. Es: P ca = i(t) 2 R = I m Senωt 2 R = I m 2 Sen 2 ωt. R La potencia entregada por la fuente de CD es: I cd 2. R Igualando las potencias promedio entregadas por las fuentes de CD y CA

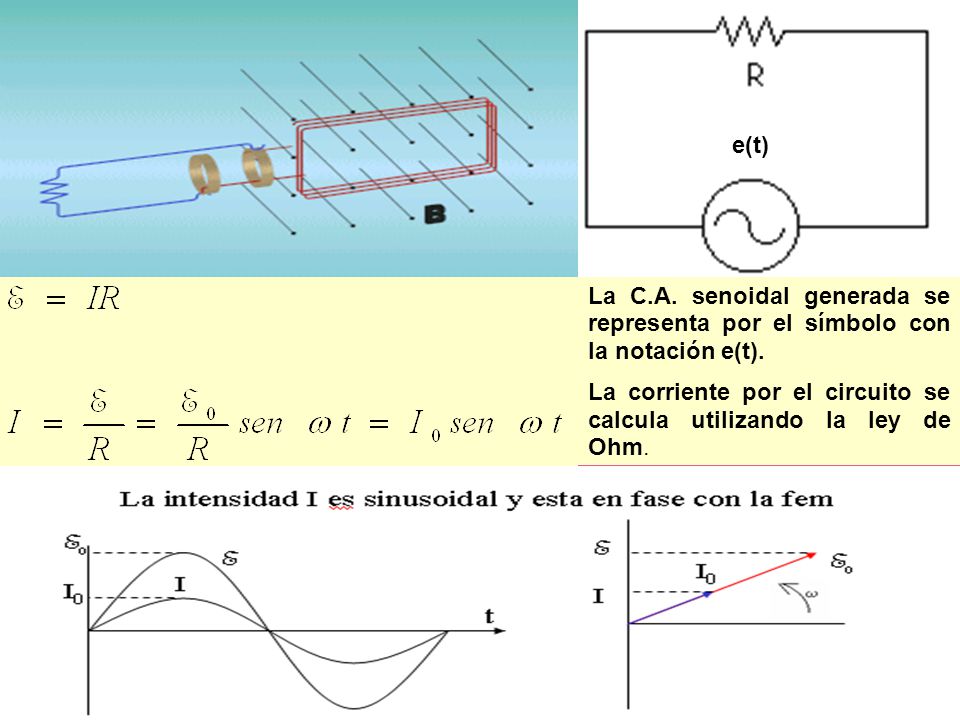

5 La C.A. senoidal generada se representa por el símbolo con la notación e(t). La corriente por el circuito se calcula utilizando la ley de Ohm. e(t)

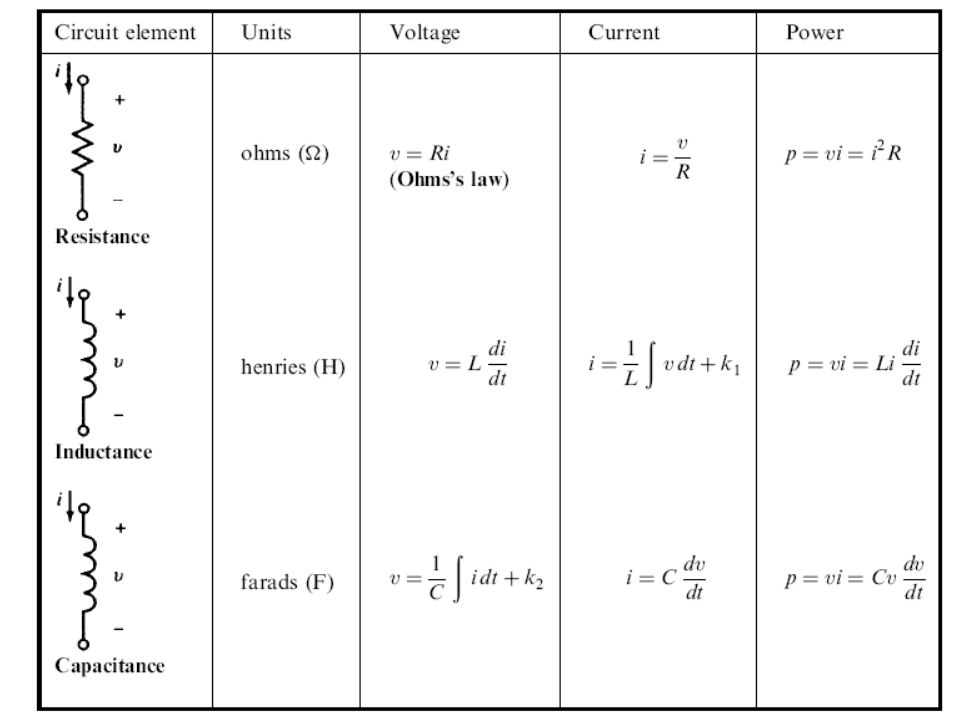

6

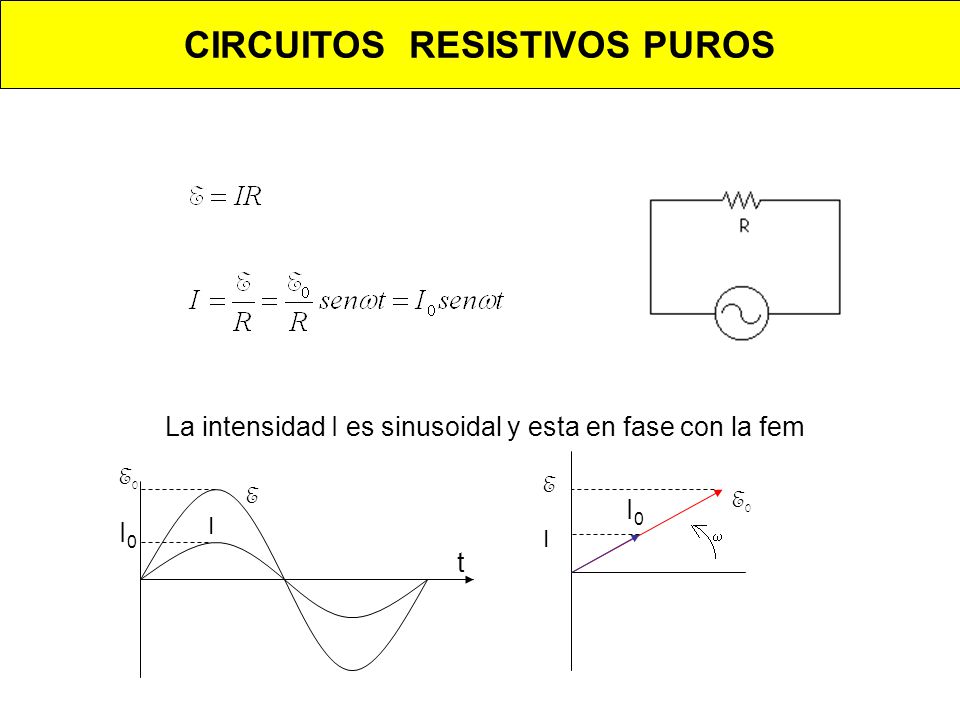

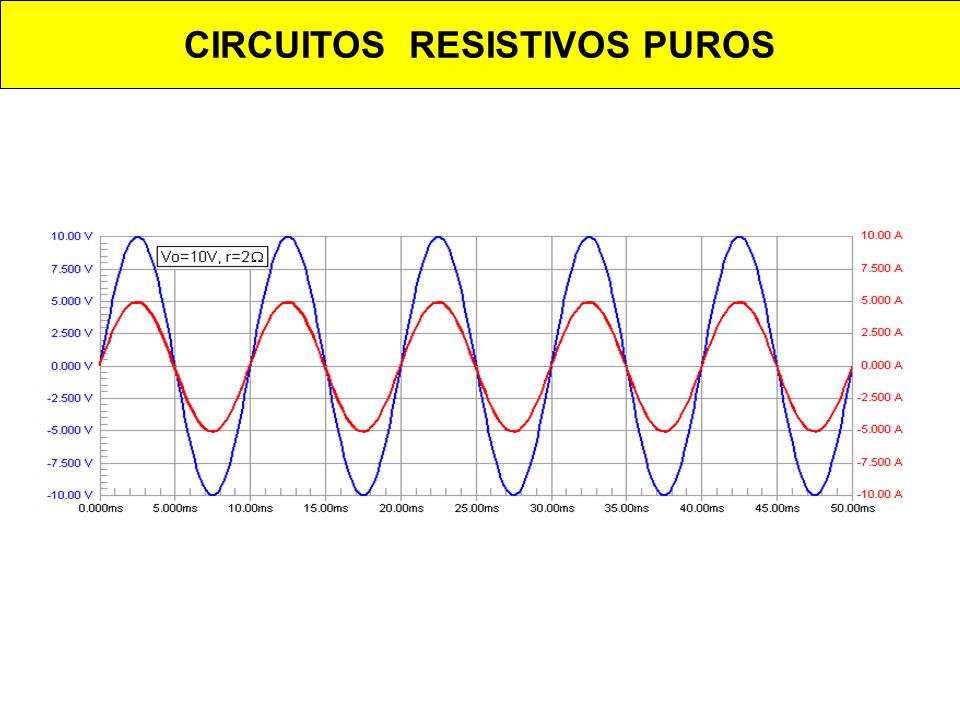

7 La intensidad I es sinusoidal y esta en fase con la fem E I t I0I0 E0E0 E0E0 I0I0 I E CIRCUITOS RESISTIVOS PUROS

8

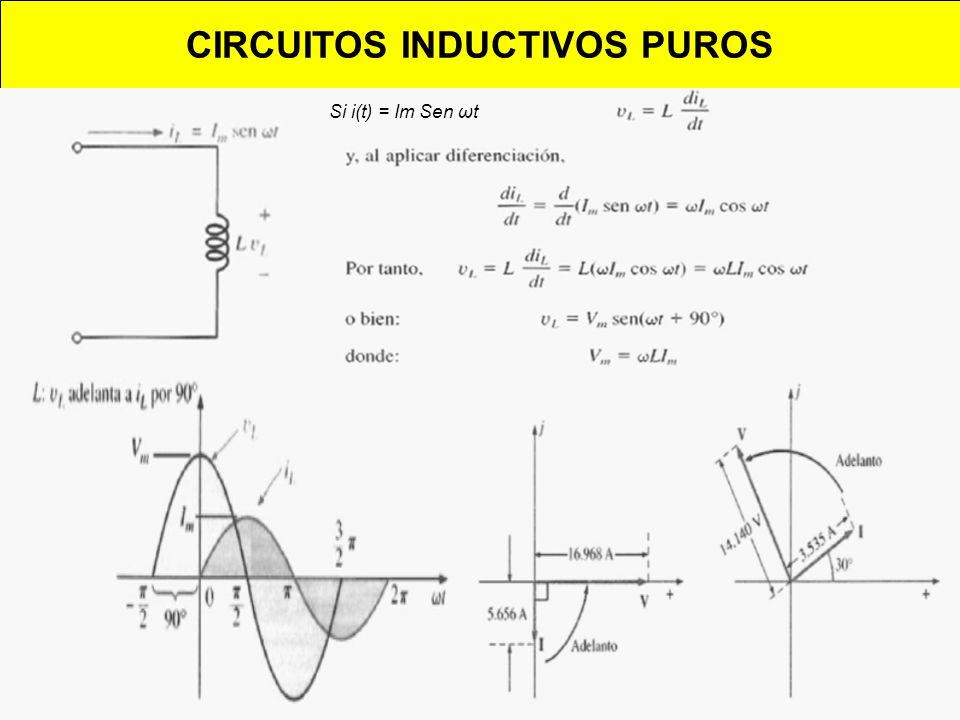

9 CIRCUITOS INDUCTIVOS PUROS Si i(t) = Im Sen ωt

10 CIRCUITOS CAPACITIVOS PUROS Si v (t)= V m Sen ωt

11

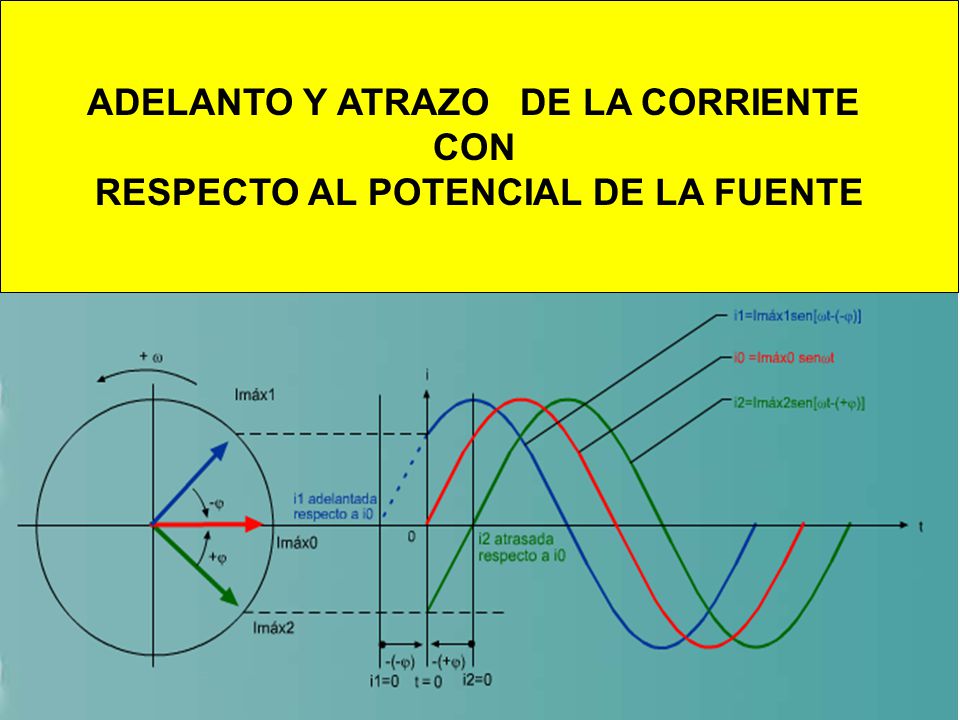

12 ADELANTO Y ATRAZO DE LA CORRIENTE CON RESPECTO AL POTENCIAL DE LA FUENTE

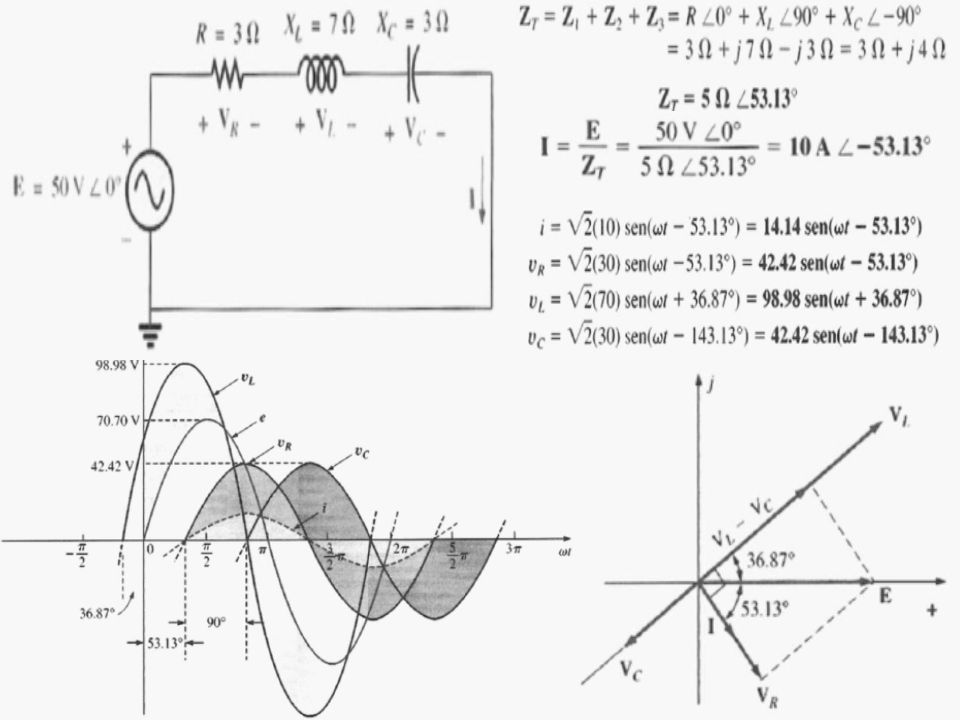

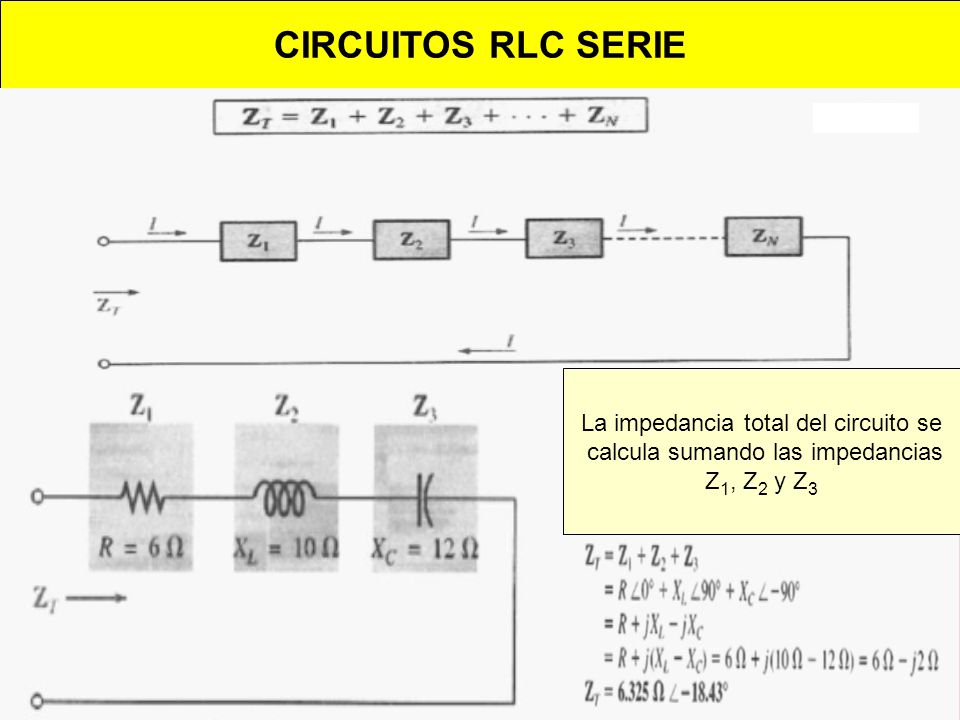

13 CIRCUITOS RLC SERIE La impedancia total del circuito se calcula sumando las impedancias Z 1, Z 2 y Z 3

14

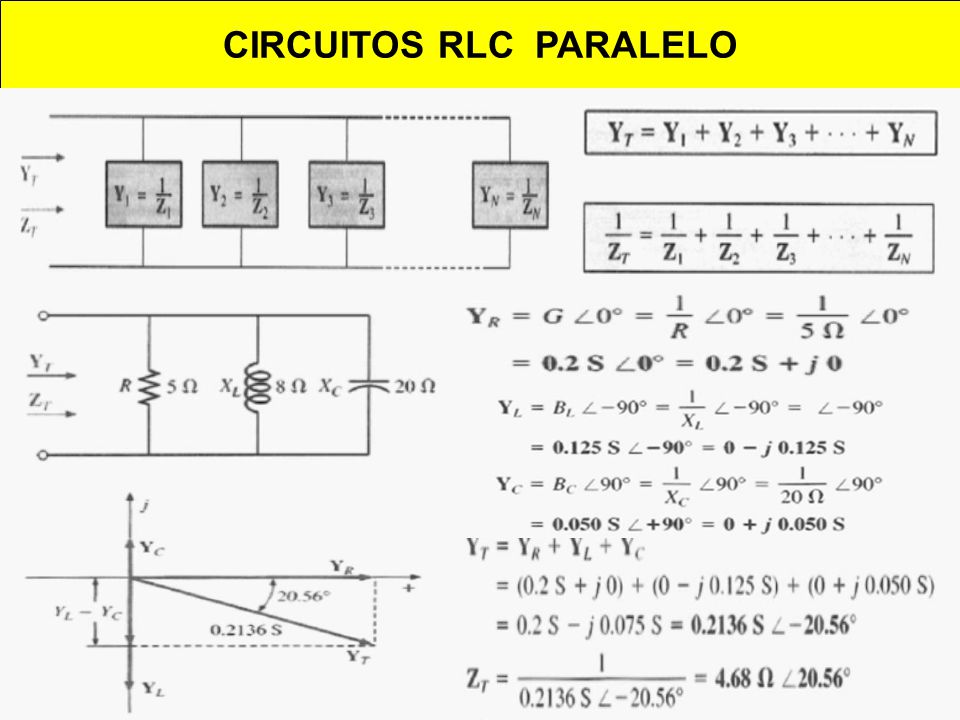

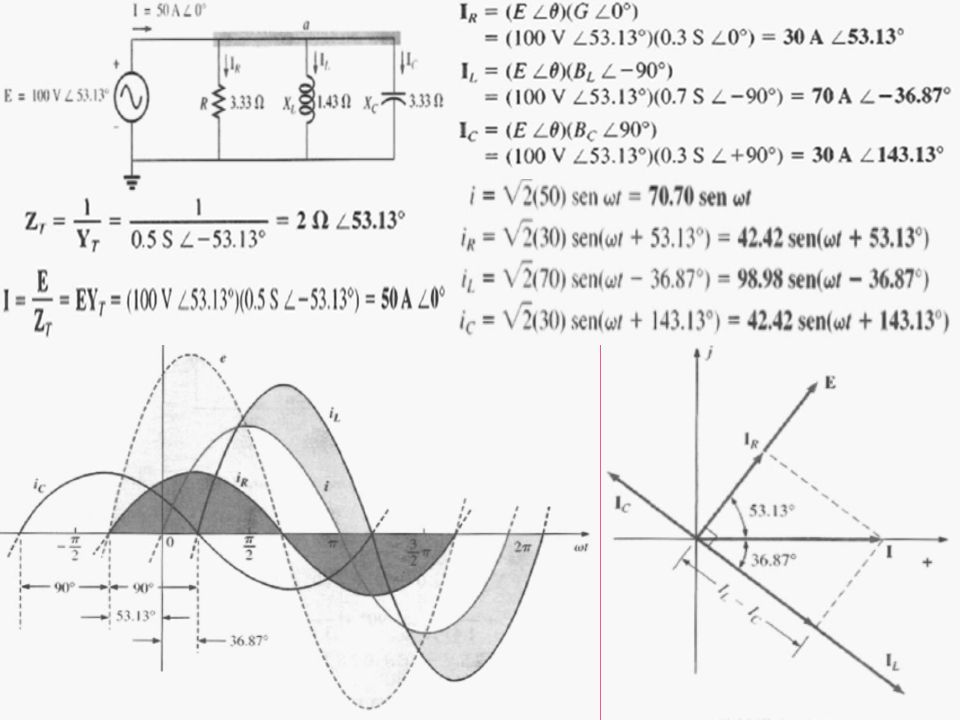

15 CIRCUITOS RLC PARALELO
