CIRCUITOS DE CORRIENTE ALTERNA

Presentación del tema: "CIRCUITOS DE CORRIENTE ALTERNA"— Transcripción de la presentación:

1 CIRCUITOS DE CORRIENTE ALTERNA

2 Forma de corriente continua
CORRIENTE ALTERNA Diagrama Senoidal VOLTIOS Vdc Tiempo ( seg. ) Forma de corriente continua 10

3 HM CONTINUACION 11

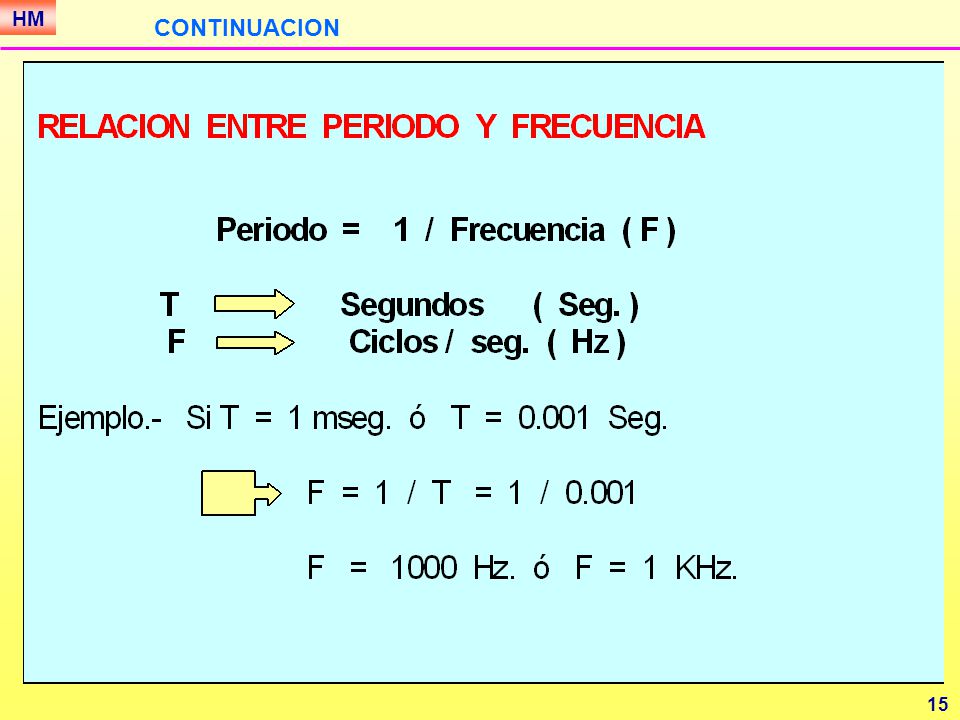

4 HM CONTINUACION 1/8

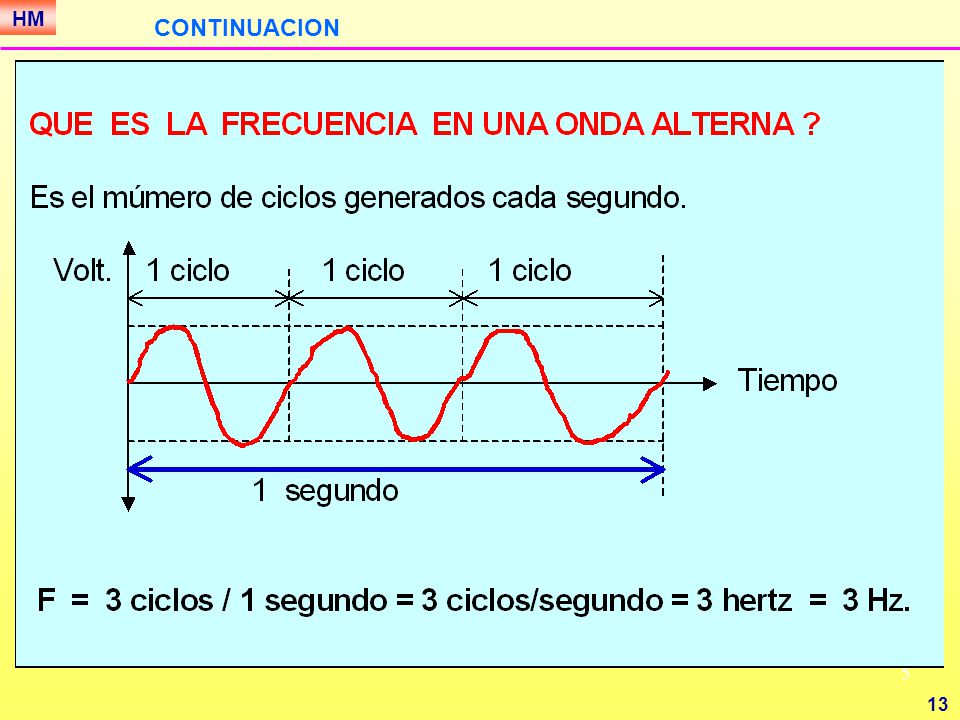

5 HM CONTINUACION 13

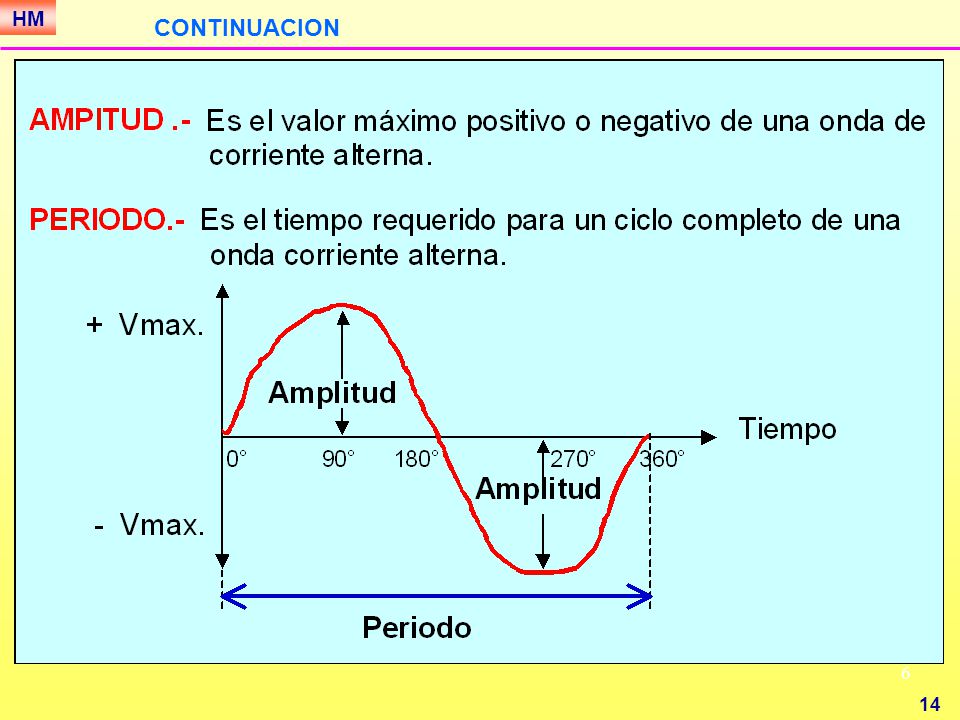

6 HM CONTINUACION 14

7 HM CONTINUACION 15

8 Figura 2. Circuito con resistencia.
Comportamientos ideal y real Figura 2. Circuito con resistencia. Una resistencia ideal es un elemento pasivo que disipa energía en forma de calor según la Ley de Joule. También establece una relación de proporcionalidad entre la intensidad de corriente que la atraviesa y la tensión medible entre sus extremos, relación conocida como Ley de Ohm

9 Comportamiento en corriente continua
donde i(t) es la Corriente eléctrica que atraviesa la resistencia de valor R y u(t) es la diferencia de potencial que se origina. En general, una resistencia real podrá tener diferente comportamiento en función del tipo de corriente que circule por ella Comportamiento en corriente continua Una resistencia real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera ideal, esto es, transformando la energía eléctrica en calor. Su ecuación pasa a ser:

10 Diagrama fasorial Comportamiento en corriente alterna Como se ha comentado, una resistencia real muestra un comportamiento diferente del que se observaría en una resistencia ideal si la intensidad que la atraviesa no es continua
