ANALISIS DE SITIO- TUSCANIA

Presentación del tema: "ANALISIS DE SITIO- TUSCANIA"— Transcripción de la presentación:

1 ANALISIS DE SITIO- TUSCANIA
UNIVERSIDAD DR. JOSE MATIAS DELGADO ESCUELA DE ARQUITECTURA ANALISIS DE SITIO- TUSCANIA PRESENTAN: DIEGO JOSE GUERRA CORNEJO ALICIA ANTONIETA MAJANO DIANA BRISEIDA CONTRERAS POSADA CATEDRATICA: ARQ. REINA GALDAMEZ MATERIA: DISEÑO ARQUITECTONICO 1

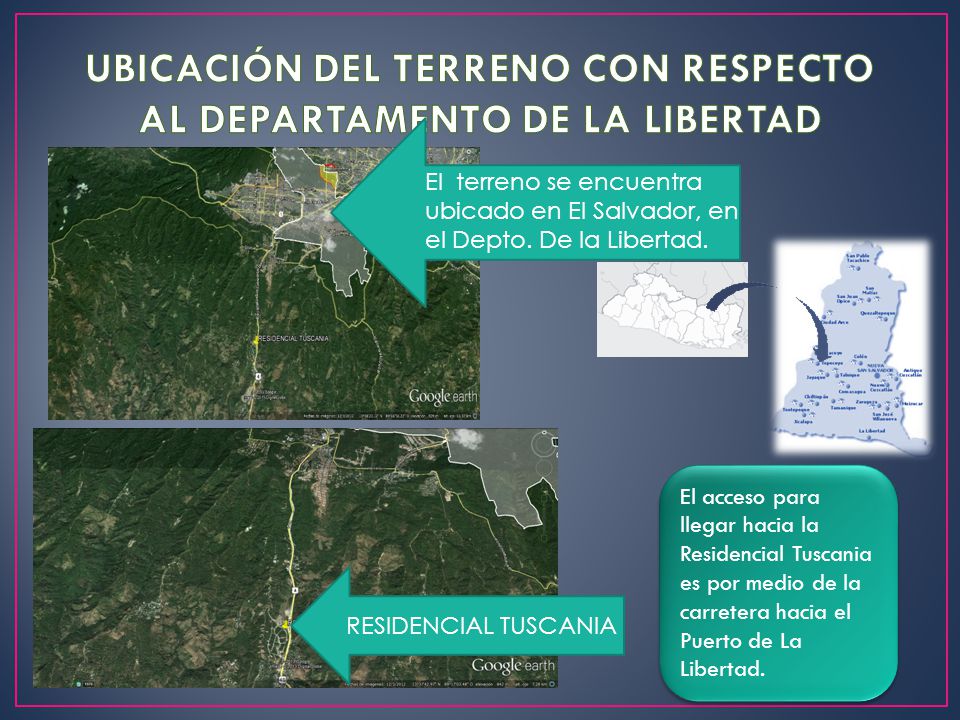

2 UBICACIÓN DEL TERRENO CON RESPECTO AL DEPARTAMENTO DE LA LIBERTAD
El terreno se encuentra ubicado en El Salvador, en el Depto. De la Libertad. El acceso para llegar hacia la Residencial Tuscania es por medio de la carretera hacia el Puerto de La Libertad. RESIDENCIAL TUSCANIA

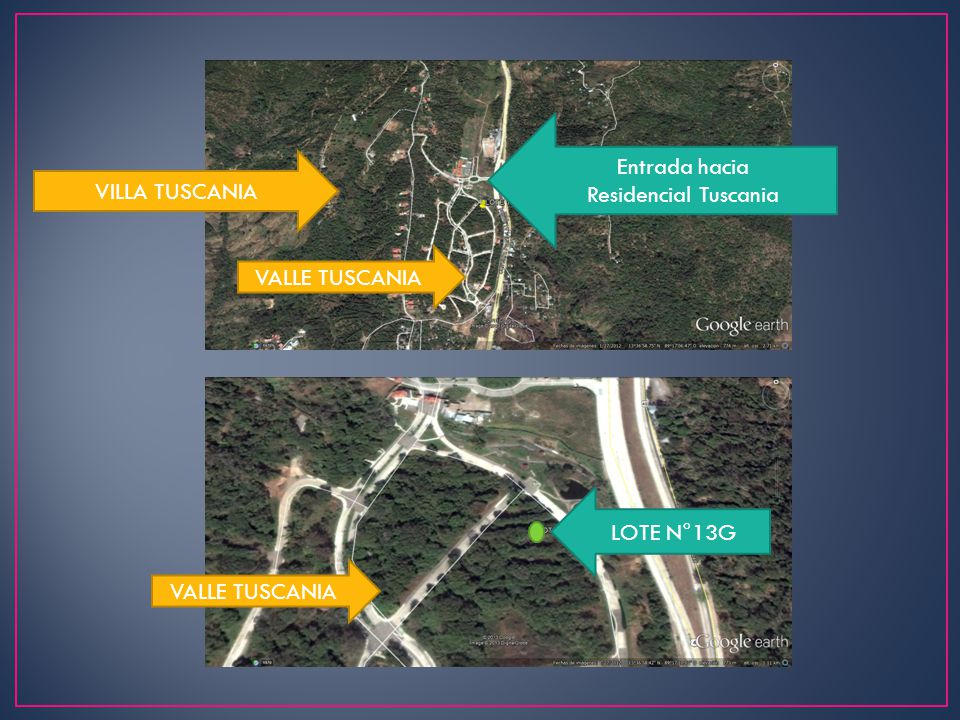

3 Entrada hacia Residencial Tuscania
VILLA TUSCANIA VALLE TUSCANIA LOTE N°13G VALLE TUSCANIA

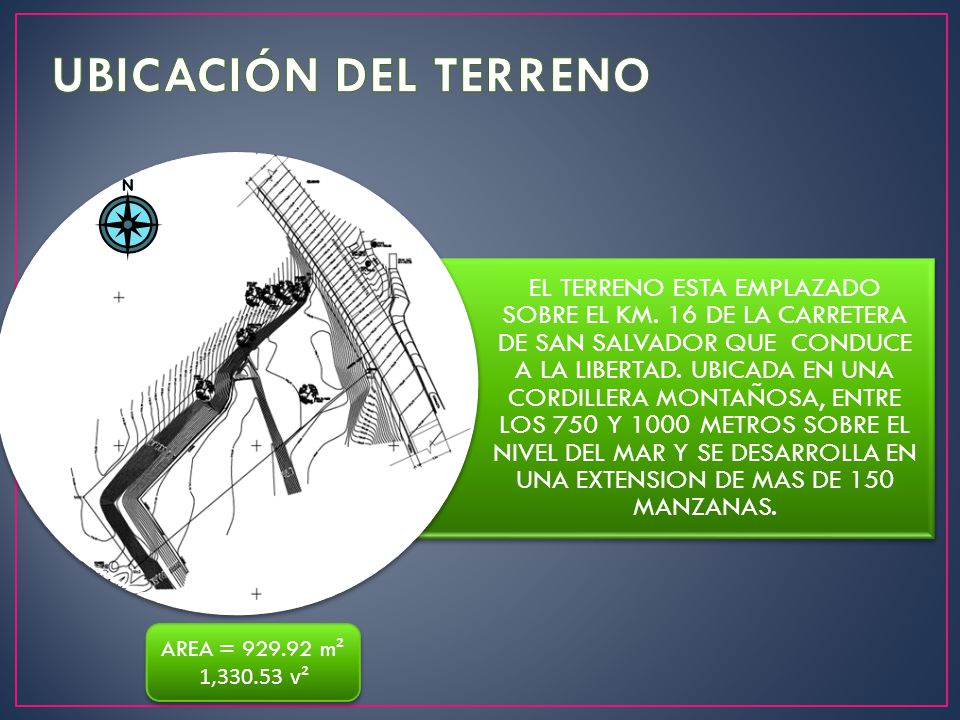

4 UBICACIÓN DEL TERRENO AREA = 929.92 m² 1,330.53 v²
EL TERRENO ESTA EMPLAZADO SOBRE EL KM. 16 DE LA CARRETERA DE SAN SALVADOR QUE CONDUCE A LA LIBERTAD. UBICADA EN UNA CORDILLERA MONTAÑOSA, ENTRE LOS 750 Y 1000 METROS SOBRE EL NIVEL DEL MAR Y SE DESARROLLA EN UNA EXTENSION DE MAS DE 150 MANZANAS. AREA = m² 1, v²

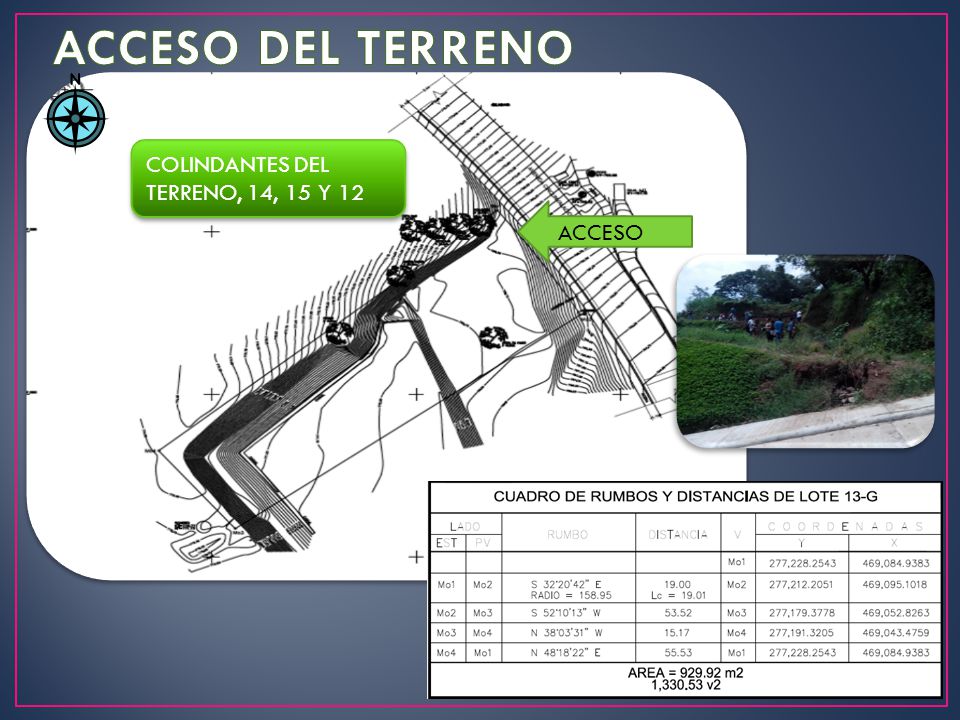

5 ACCESO DEL TERRENO COLINDANTES DEL TERRENO, 14, 15 Y 12 ACCESO

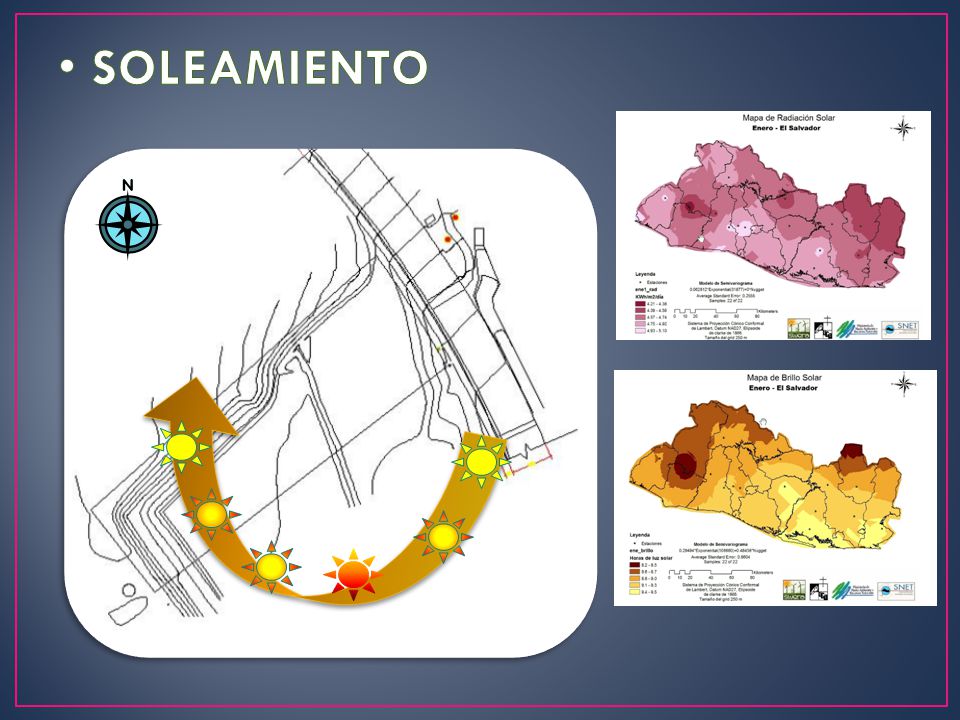

6 SOLEAMIENTO

7 EQUINOCCIO

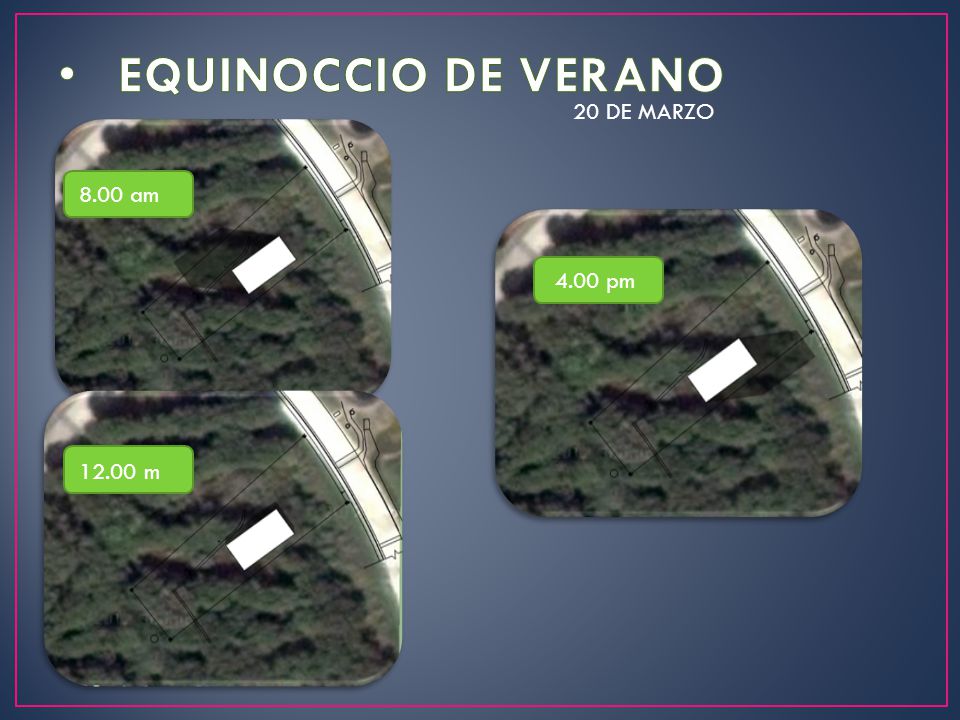

8 EQUINOCCIO DE VERANO 20 DE MARZO 8.00 am 4.00 pm 12.00 m

9 SOLSTICIO VERANO 21 DE JUNIO 8.00 am 4.00 pm 12.00 m 12.00 m

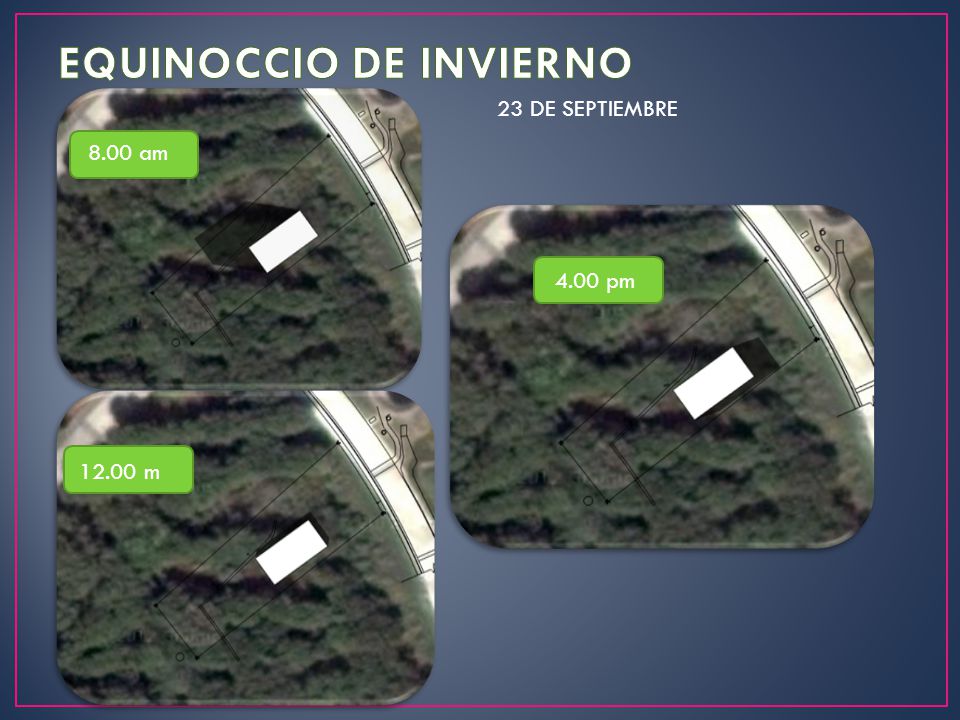

10 EQUINOCCIO DE INVIERNO
23 DE SEPTIEMBRE 8.00 am 4.00 pm 12.00 m

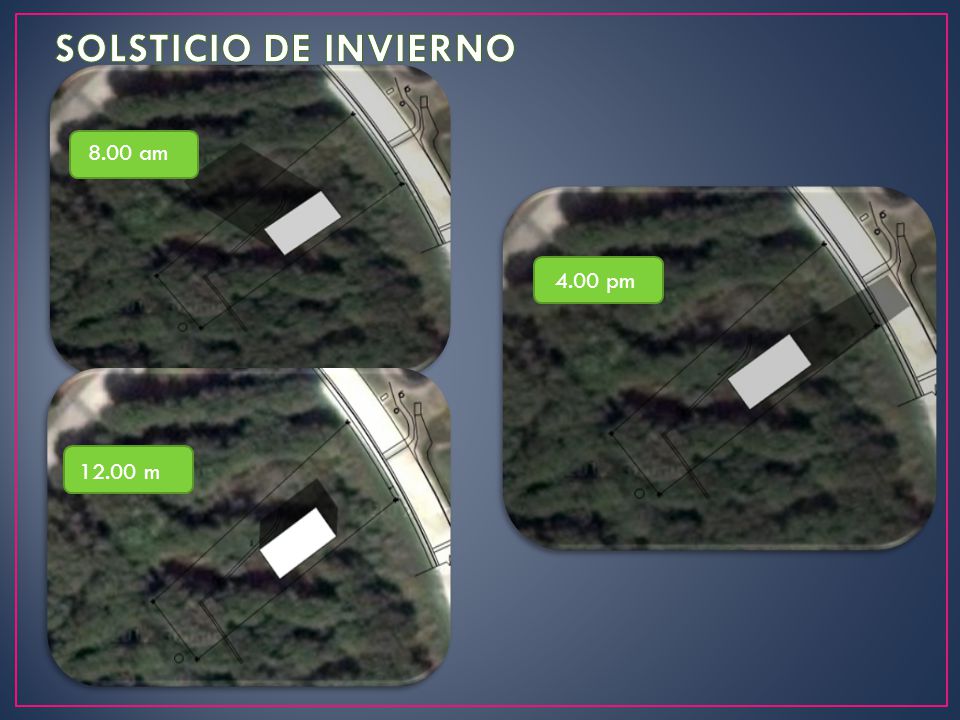

11 SOLSTICIO DE INVIERNO 8.00 am 4.00 pm 12.00 m

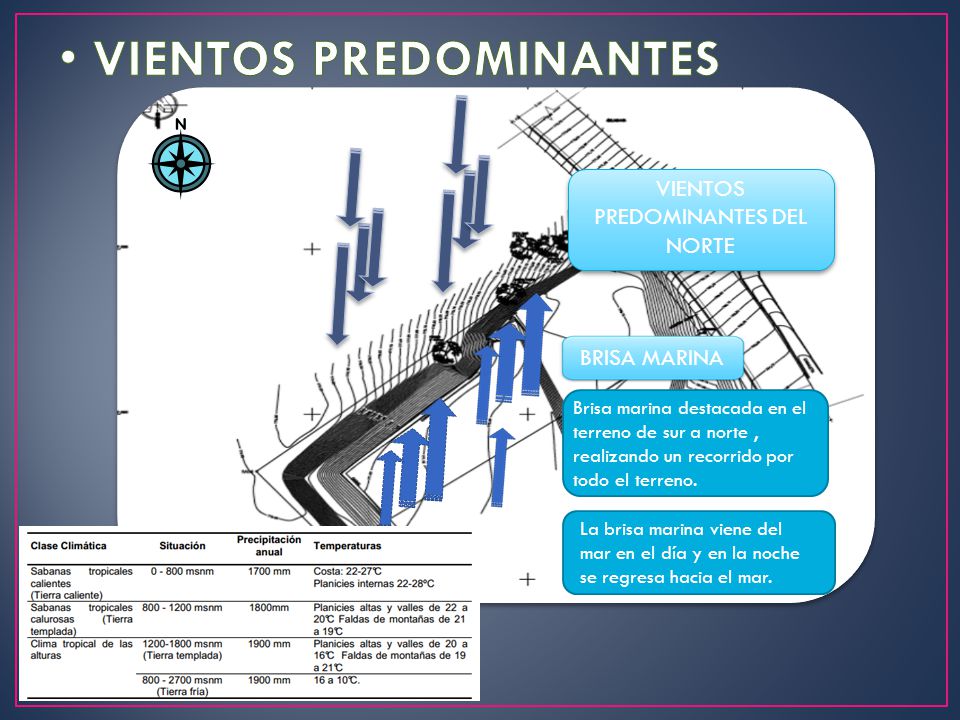

12 VIENTOS PREDOMINANTES
VIENTOS PREDOMINANTES DEL NORTE BRISA MARINA Brisa marina destacada en el terreno de sur a norte , realizando un recorrido por todo el terreno. La brisa marina viene del mar en el día y en la noche se regresa hacia el mar.

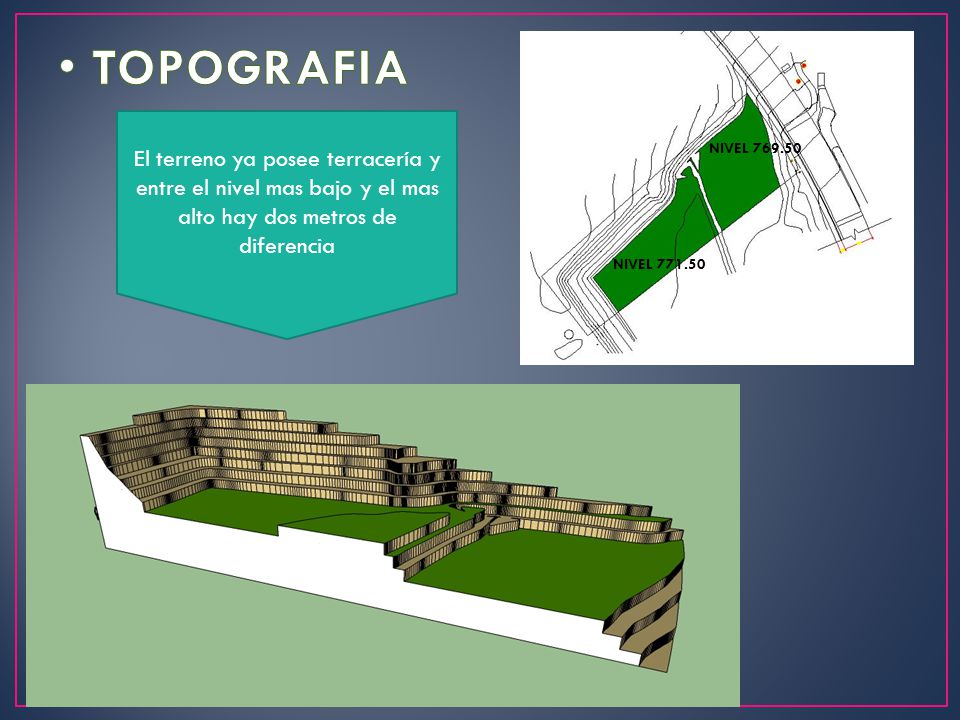

13 TOPOGRAFIA El terreno ya posee terracería y entre el nivel mas bajo y el mas alto hay dos metros de diferencia NIVEL NIVEL

14

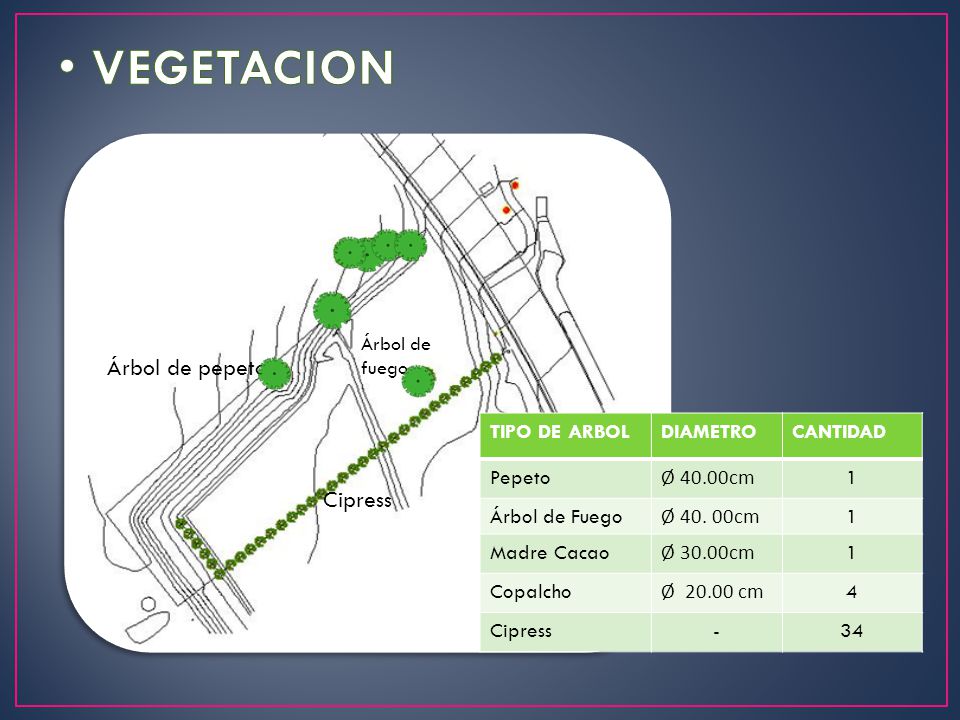

15 VEGETACION Árbol de pepeto Cipress TIPO DE ARBOL DIAMETRO CANTIDAD
Árbol de fuego Árbol de pepeto TIPO DE ARBOL DIAMETRO CANTIDAD Pepeto Ø 40.00cm 1 Árbol de Fuego Ø cm Madre Cacao Ø 30.00cm Copalcho Ø cm 4 Cipress - 34 Cipress

16 VISTAS EXTERIORES

17 VISTAS INTERIORES Vista Norte Vista Sur

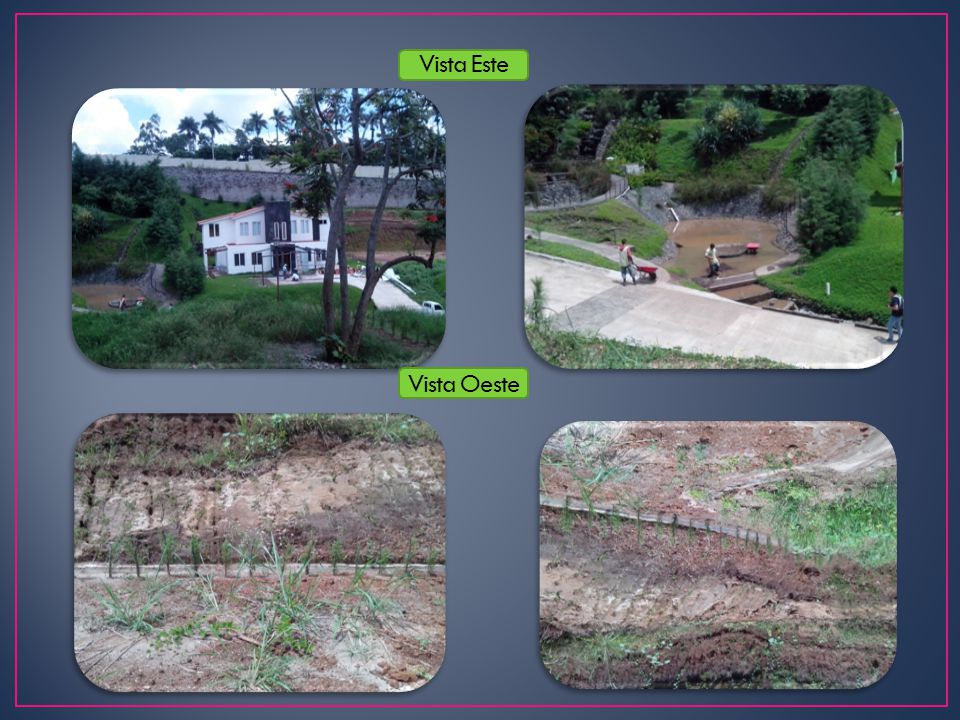

18 Vista Este Vista Oeste

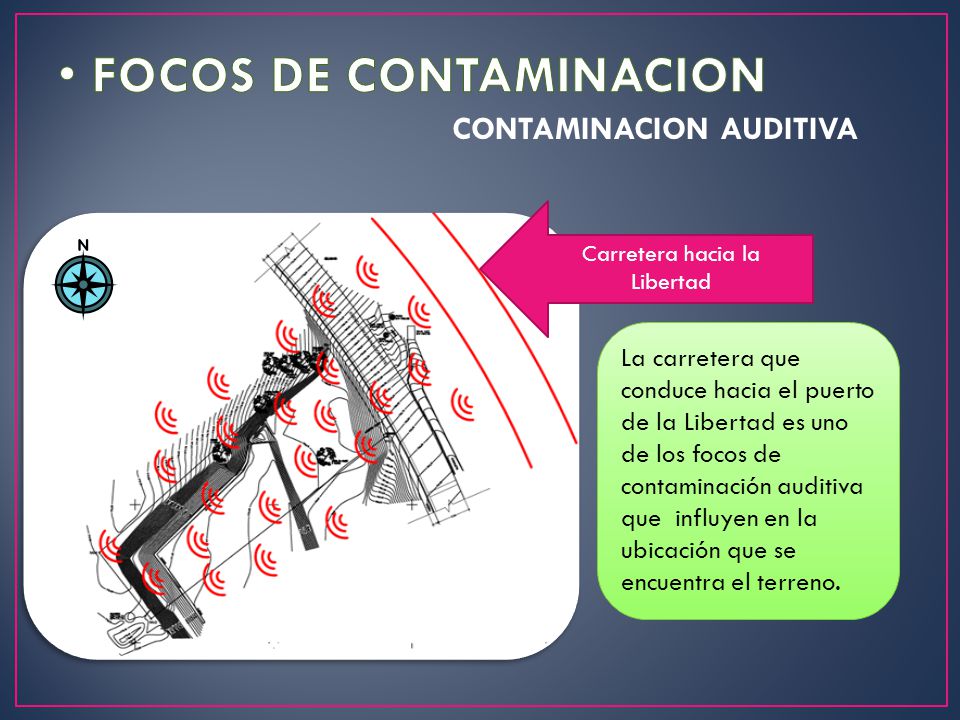

19 FOCOS DE CONTAMINACION
CONTAMINACION AUDITIVA Carretera hacia la Libertad La carretera que conduce hacia el puerto de la Libertad es uno de los focos de contaminación auditiva que influyen en la ubicación que se encuentra el terreno.

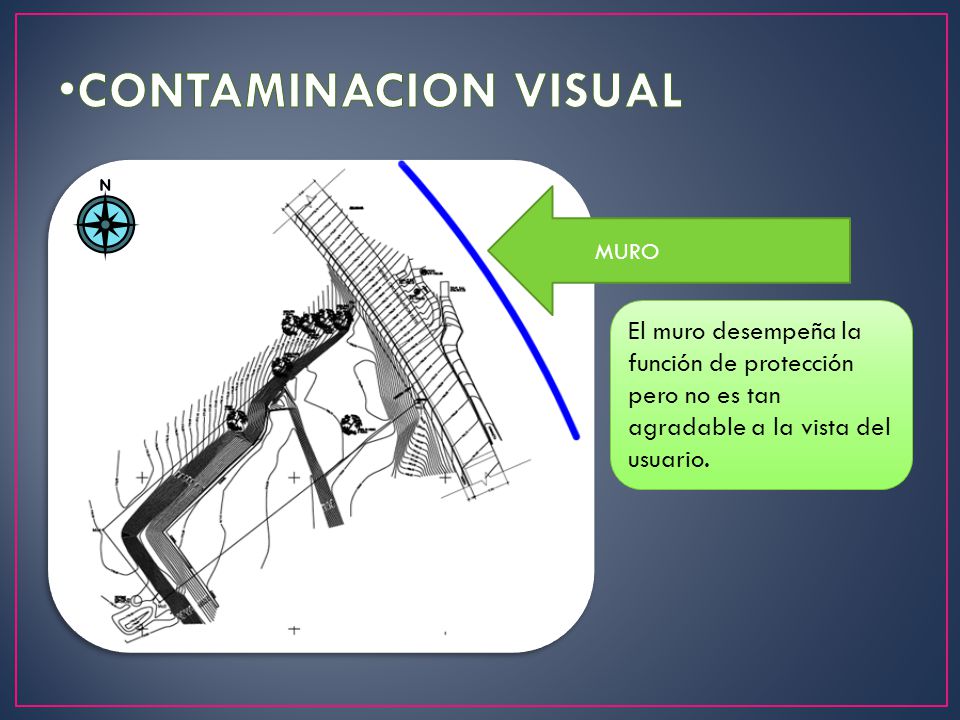

20 CONTAMINACION VISUAL MURO El muro desempeña la función de protección pero no es tan agradable a la vista del usuario.

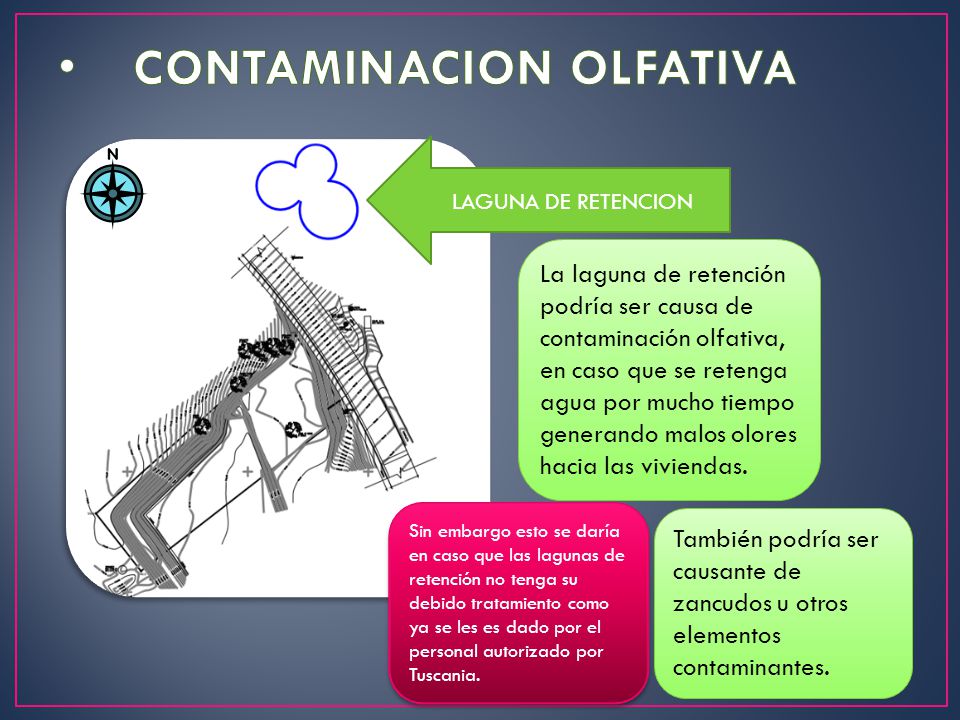

21 CONTAMINACION OLFATIVA
LAGUNA DE RETENCION La laguna de retención podría ser causa de contaminación olfativa, en caso que se retenga agua por mucho tiempo generando malos olores hacia las viviendas. Sin embargo esto se daría en caso que las lagunas de retención no tenga su debido tratamiento como ya se les es dado por el personal autorizado por Tuscania. También podría ser causante de zancudos u otros elementos contaminantes.

22 GRACIAS POR SU ATENCION!!!
