Termometría con resistencia eléctrica

Presentación del tema: "Termometría con resistencia eléctrica"— Transcripción de la presentación:

1 Termometría con resistencia eléctrica
Hugo Antonio Chávez Becerra Edgar Manuel Montes Gómez Víctor Leandro López Paz CutbertoEnrique Alejandro Ochoa Enciso 8C2 08/10/2014

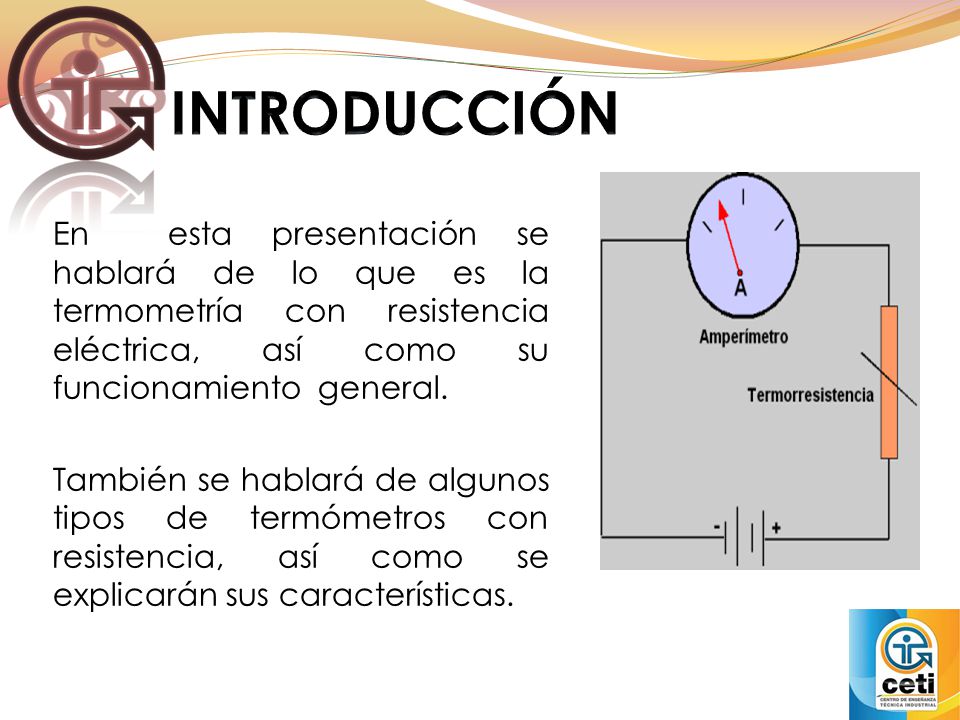

2 INTRODUCCIÓN En esta presentación se hablará de lo que es la termometría con resistencia eléctrica, así como su funcionamiento general. También se hablará de algunos tipos de termómetros con resistencia, así como se explicarán sus características.

3 ANTECEDENTES Personaje Año Acción Pieter (Petrus) van Musschenbroeck
1740 Se usa la dilatación de un metal solido. Abraham Louis Breguet 1817 Termómetro con aleación de Ag, Pt, Au. Humphry Davy 1821 Principio matemático para la termometría. Thomas Johann Seebeck Principio Seebeck Adolf Ferdinand Svanberg 1857 Primer termómetro con resistencia eléctrica

4 DESARROLLO DEL TEMA Un RTD es básicamente un instrumento para medir resistencia eléctrica, que se ha calibrado para indicar lecturas de temperatura directamente en lugar de unidades de resistencia bajo los principios de la dependencia entre temperatura y la resistencia eléctrica.

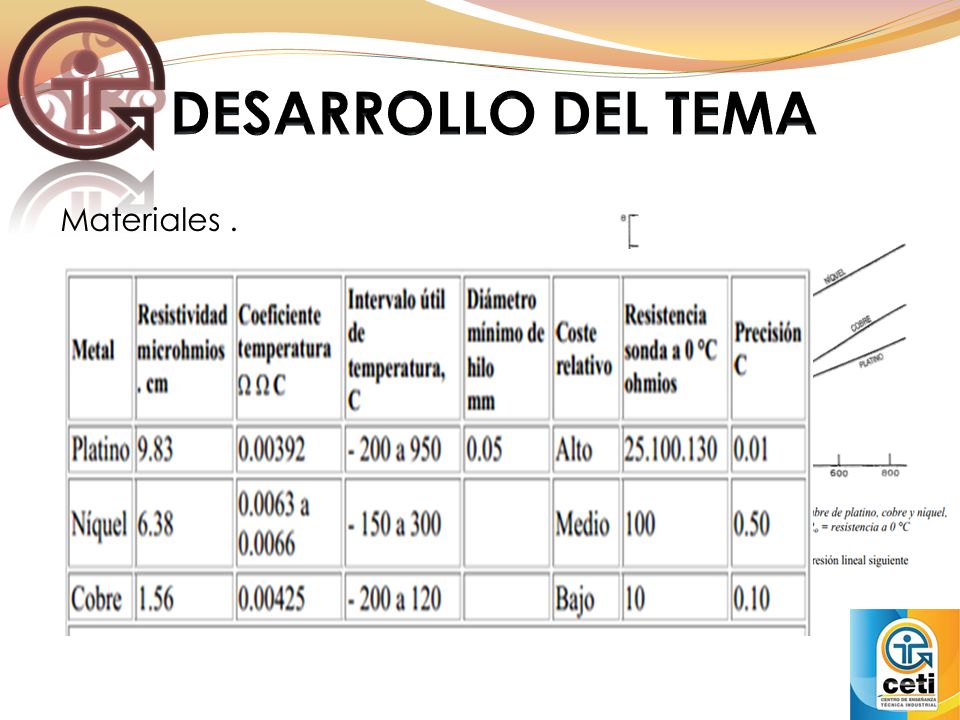

5 DESARROLLO DEL TEMA Materiales .
1. Alto coeficiente de temperatura de la resistencia. 2. Alta resistividad. 3. Linealidad en Resistencia versus temperatura. 4. Rigidez y ductilidad. 5. Estabilidad durante la vida. Los materiales más usados son: Platino, níquel, cobre y tungsteno. La tabla meterla como efecto

6 DESARROLLO DEL TEMA Métodos de medida
Para la determinación del valor de la resistencia, se pueden utilizar tres tipos diferentes de montaje. -. Montaje de dos hilos -. Montaje de tres hilos -. Montaje de cuatro hilos

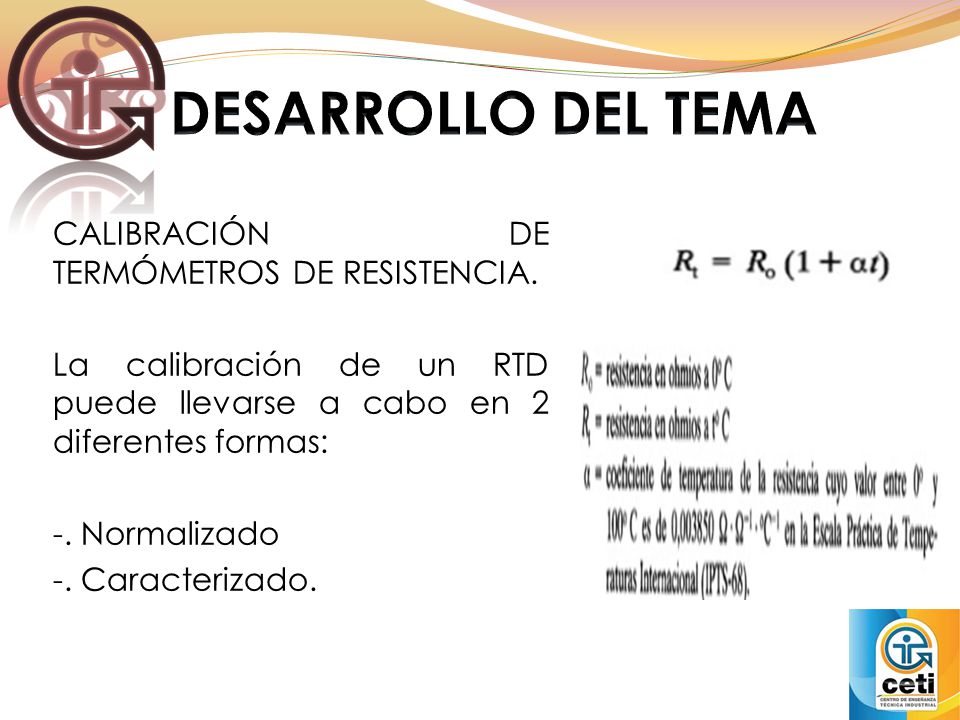

7 DESARROLLO DEL TEMA CALIBRACIÓN DE TERMÓMETROS DE RESISTENCIA.
La calibración de un RTD puede llevarse a cabo en 2 diferentes formas: -. Normalizado -. Caracterizado.

8 CONCLUSIONES La termometría con resistencia eléctrica, usando la dilatación del metal embobinado con lo que también aumenta la resistencia eléctrica del metal, estos instrumentos son un recurso indispensable para la medición de temperaturas inferiores a los 400°C.

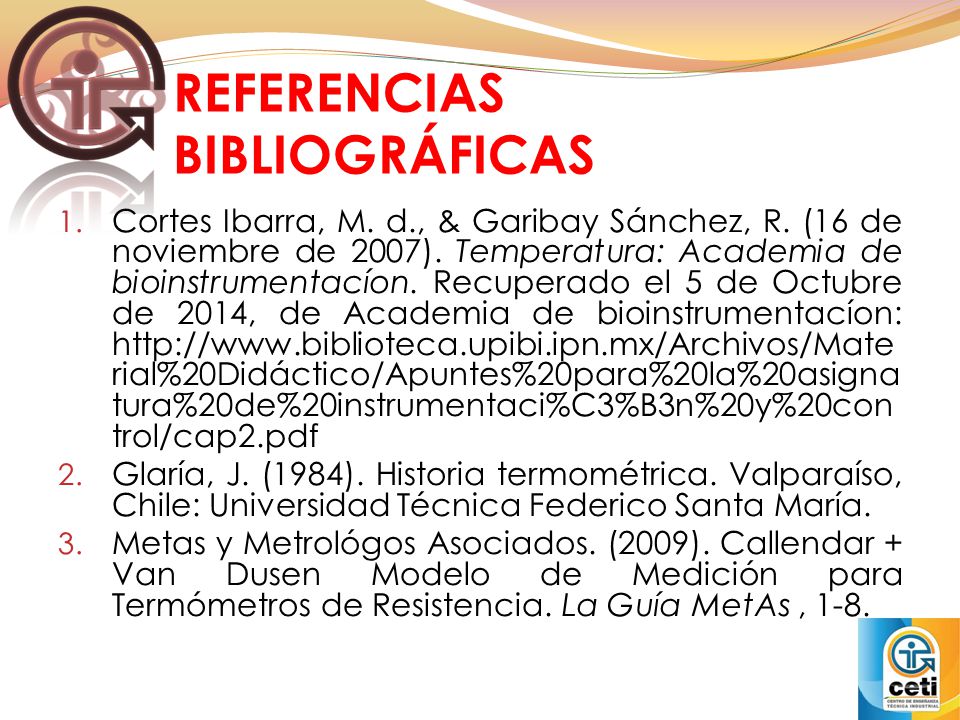

9 REFERENCIAS BIBLIOGRÁFICAS
Cortes Ibarra, M. d., & Garibay Sánchez, R. (16 de noviembre de 2007). Temperatura: Academia de bioinstrumentacíon. Recuperado el 5 de Octubre de 2014, de Academia de bioinstrumentacíon: Glaría, J. (1984). Historia termométrica. Valparaíso, Chile: Universidad Técnica Federico Santa María. Metas y Metrológos Asociados. (2009). Callendar + Van Dusen Modelo de Medición para Termómetros de Resistencia. La Guía MetAs , 1-8.

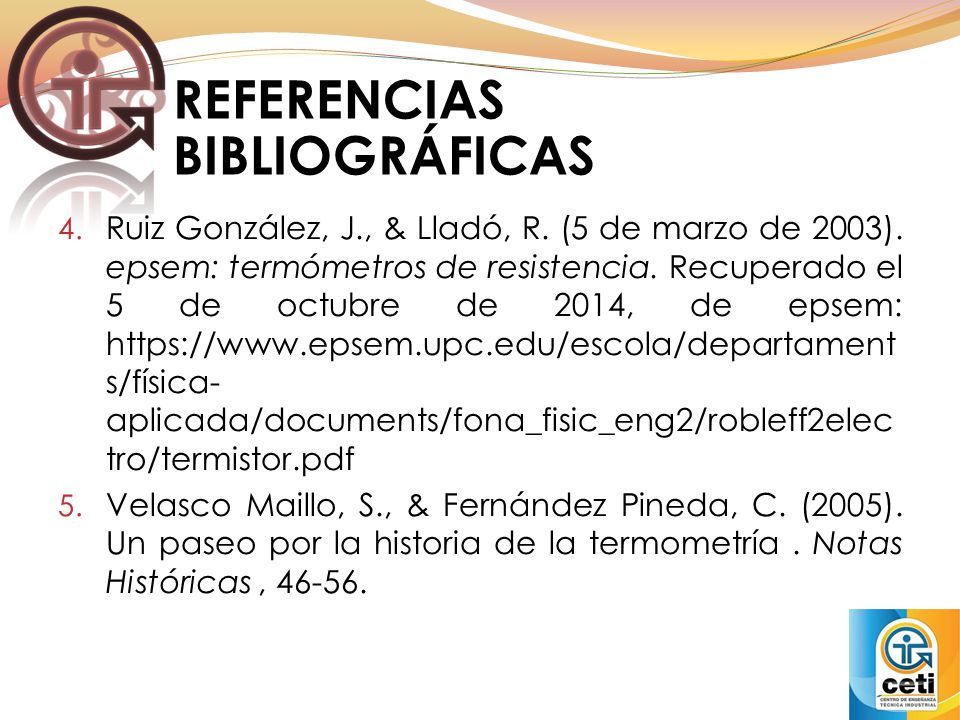

10 REFERENCIAS BIBLIOGRÁFICAS
Ruiz González, J., & Lladó, R. (5 de marzo de 2003). epsem: termómetros de resistencia. Recuperado el 5 de octubre de 2014, de epsem: Velasco Maillo, S., & Fernández Pineda, C. (2005). Un paseo por la historia de la termometría . Notas Históricas ,

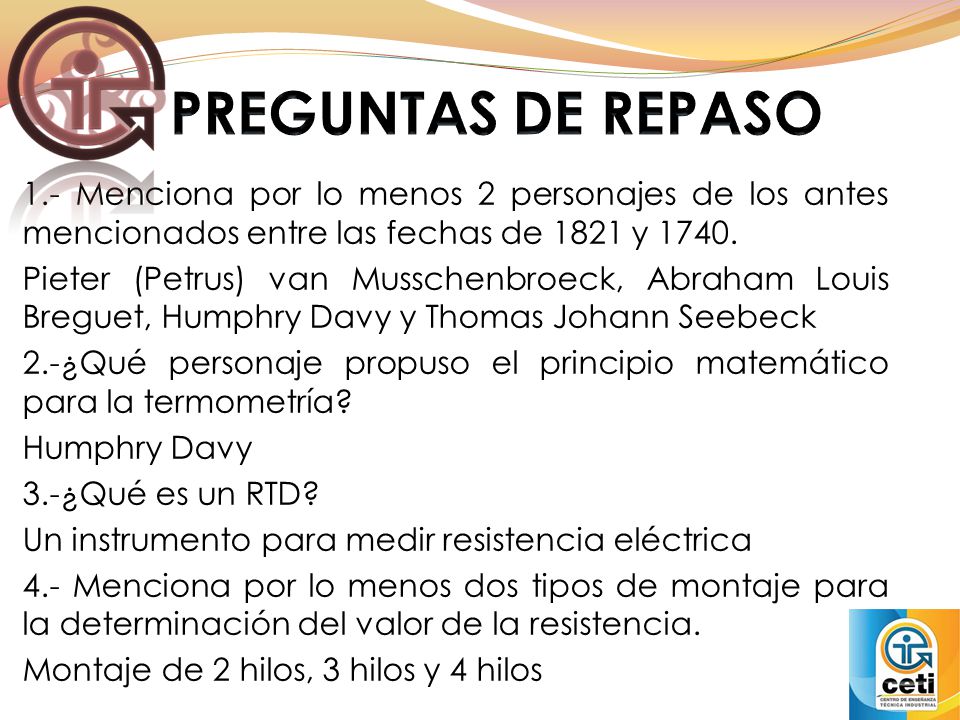

11 PREGUNTAS DE REPASO 1.- Menciona por lo menos 2 personajes de los antes mencionados entre las fechas de 1821 y 1740. Pieter (Petrus) van Musschenbroeck, Abraham Louis Breguet, Humphry Davy y Thomas Johann Seebeck 2.-¿Qué personaje propuso el principio matemático para la termometría? Humphry Davy 3.-¿Qué es un RTD? Un instrumento para medir resistencia eléctrica 4.- Menciona por lo menos dos tipos de montaje para la determinación del valor de la resistencia. Montaje de 2 hilos, 3 hilos y 4 hilos

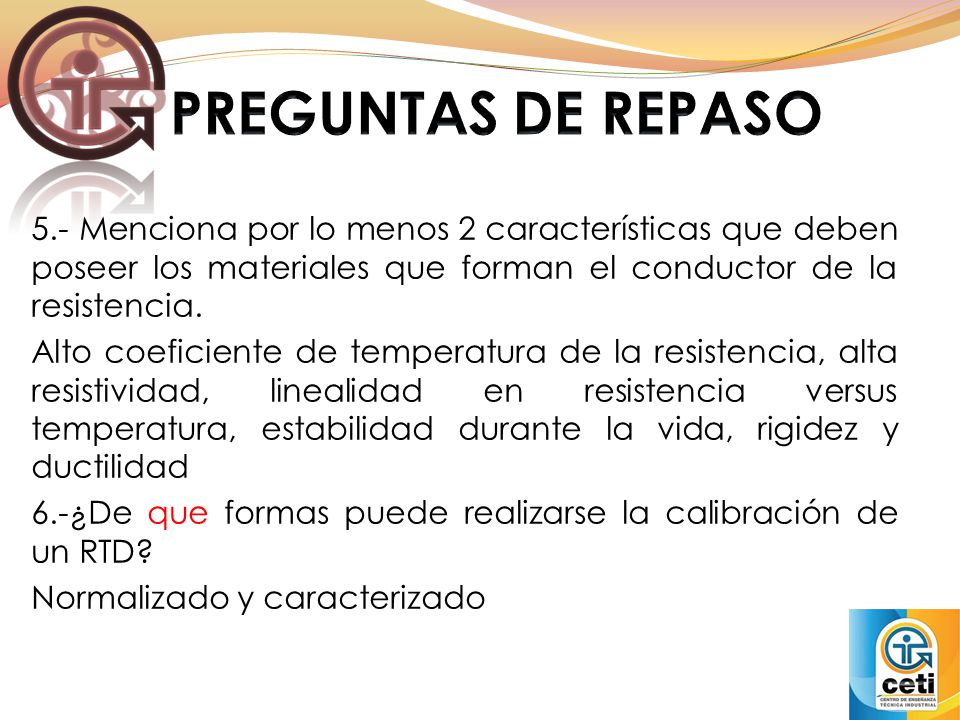

12 PREGUNTAS DE REPASO 5.- Menciona por lo menos 2 características que deben poseer los materiales que forman el conductor de la resistencia. Alto coeficiente de temperatura de la resistencia, alta resistividad, linealidad en resistencia versus temperatura, estabilidad durante la vida, rigidez y ductilidad 6.-¿De que formas puede realizarse la calibración de un RTD? Normalizado y caracterizado

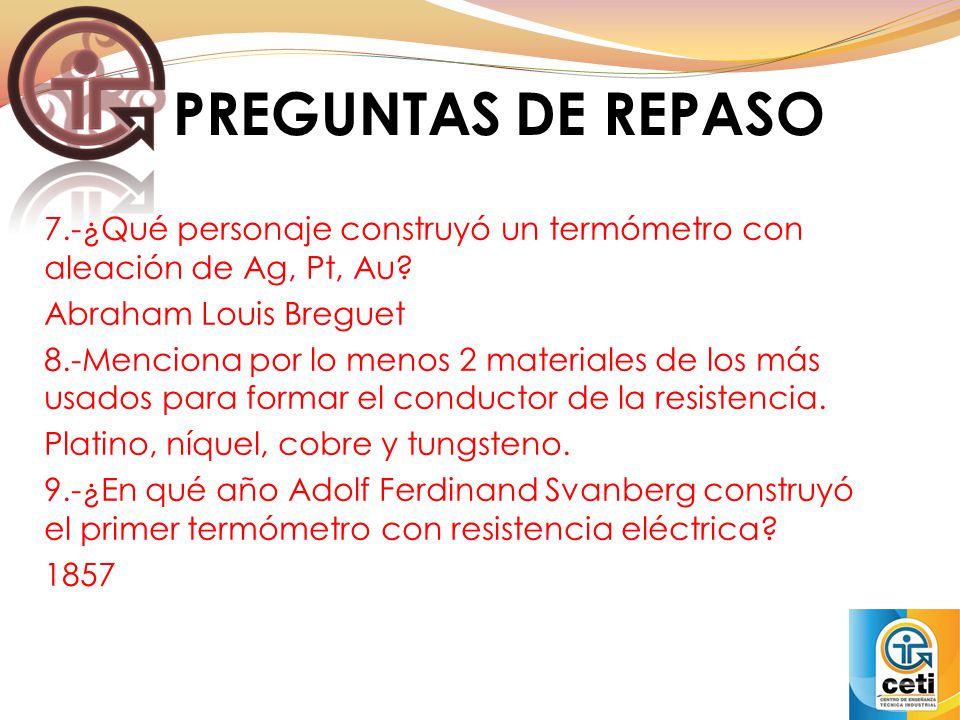

13 PREGUNTAS DE REPASO 7.-¿Qué personaje construyó un termómetro con aleación de Ag, Pt, Au? Abraham Louis Breguet 8.-Menciona por lo menos 2 materiales de los más usados para formar el conductor de la resistencia. Platino, níquel, cobre y tungsteno. 9.-¿En qué año Adolf Ferdinand Svanberg construyó el primer termómetro con resistencia eléctrica? 1857
