1 Electricidad Terrestre

2 ¿COMO SE GENERA LA ELECTRICIDAD TERRESTRE?
ATMOSFERA DENTRO DE LA TIERRA TRASLADO DE CARGA ELECTRICA

3 ¿DÓNDE SE UTILIZA?

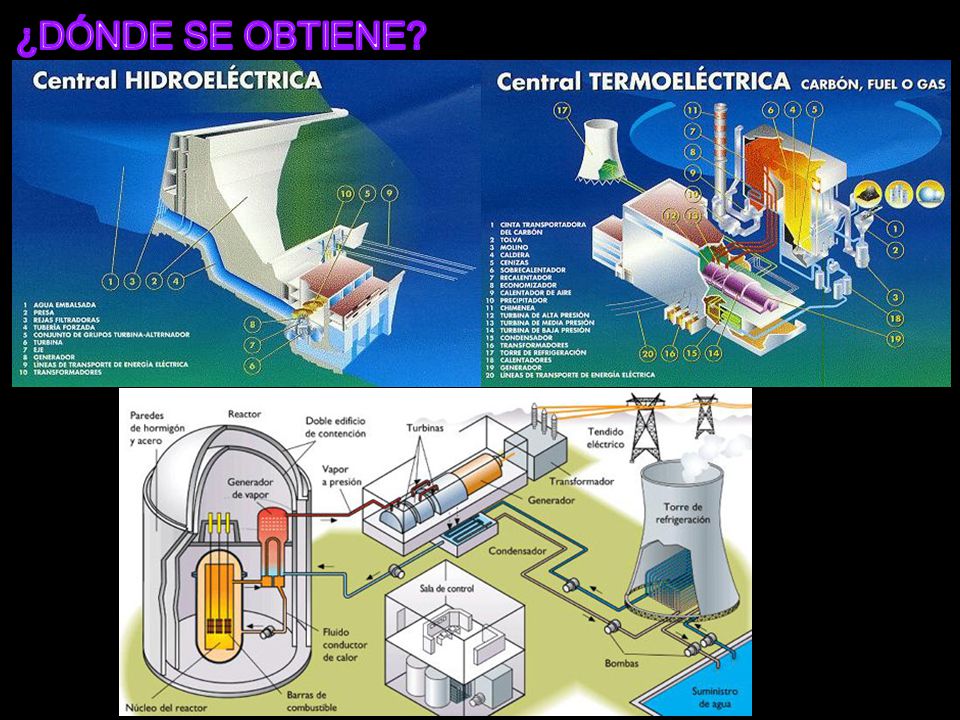

4 ¿DÓNDE SE OBTIENE?

5 ¿ELECTRICIDAD ATMOSFERICA?
Es el resultado de la ionización de la atmósfera. Por la radiación solar y a partir del movimiento de nubes de iones conducidas por mareas atmosféricas. La ionosfera constituye una capa esférica casi perfectamente conductora. La capa refleja las señales de radio de ciertas longitudes de onda.

6 ¿CORRIENTES DE LA TIERRA?
Constituyen un sistema mundial de ocho circuitos cerrados de corriente eléctrica distribuidos de una forma bastante uniforme a ambos lados del ecuador, además de una serie de circuitos más pequeños cerca de los polos.

7 ¿FLUJO DE ELECTRICIDAD?
se mueve hacia abajo desde la atmósfera hacia la Tierra. La causa es la carga negativa de la Tierra, que atrae iones positivos de la atmósfera. El flujo descendente de corriente positiva durante el buen tiempo se contrarresta con un flujo de regreso de la corriente positiva desde zonas de la Tierra con tormentas.

8 PROPIEDADES ELÉCTRICAS
DE LAS ROCAS

9 LA CONDUCTIVIDAD EN LAS ROCAS
Es la capacidad que tienen ellas de permitir el paso de la corriente eléctrica a través de sí. También es definida como la propiedad natural característica de cada cuerpo que representa la facilidad con la que los electrones (y huecos en el caso de los semiconductores) pueden pasar por él. Varía con la temperatura. Todas las rocas conducen electricidad en diferentes medidas. La resistencia al flujo de corriente electrica es llamada “resistividad”. La resistencia es medida usando electrodos que son incrustados en la tierra.Los levantamientos de resistividad son comunmente usados para prospección de aguas subterraneas.

10 ROCAS CONDUCTORAS ROCAS NO CONDUCTORAS Agua fresca es resistiva,
Estas rocas conducen la electricidad, solamente debido a la presencia de fluidos conductivos dentro de los espacios porosos interconectados, como es el agua de formación, estos son conductoras de la electricidad debido a las sales ionizadas en solución que dichas aguas contienen. La temperatura es otro factor que afecta la capacidad conductora del agua de formación, debido a que influye en la movilidad de los iones, a mayor temperatura, mayor es la movilidad de los iones, por lo tanto mayor es su capacidad conductiva. La mayoría de los minerales constituyentes de las rocas al igual que los hidrocarburos, no son conductores de la electricidad o sea que son resistivos. Agua fresca es resistiva, Agua salada es conductiva.

11 CONDUCTIVIDAD Y RESISTIVIDAD
Relación existente entre la conductividad y la resistividad de las rocas y los factores que los determinan se define como la resistencia R de un cilindro conductivo con una longitud unitaria L y una dimensión unitaria de su sección transversal S. Supuesto que la resistividad específica del cilindro conductivo sea r, la longitud sea l, la dimensión de la sección transversal sea S, la resistencia R se expresa como sigue: R = s L La unidad de resistividad especifica es m=ohm metros.

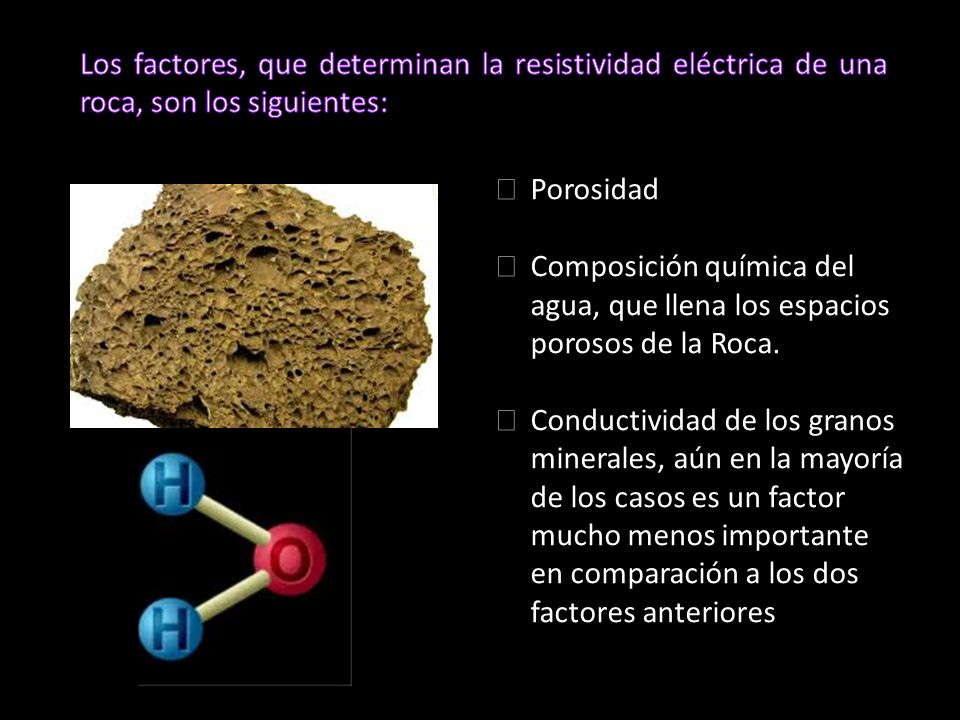

12 Los factores, que determinan la resistividad eléctrica de una roca, son los siguientes:
Porosidad Composición química del agua, que llena los espacios porosos de la Roca. Conductividad de los granos minerales, aún en la mayoría de los casos es un factor mucho menos importante en comparación a los dos factores anteriores
