Presentación del tema: "Metodología entrada al muestreador donde T es el intervalo de muestreo señal cuantificada El muestreo representa el tiempo de captura de una señal y es."— Transcripción de la presentación:

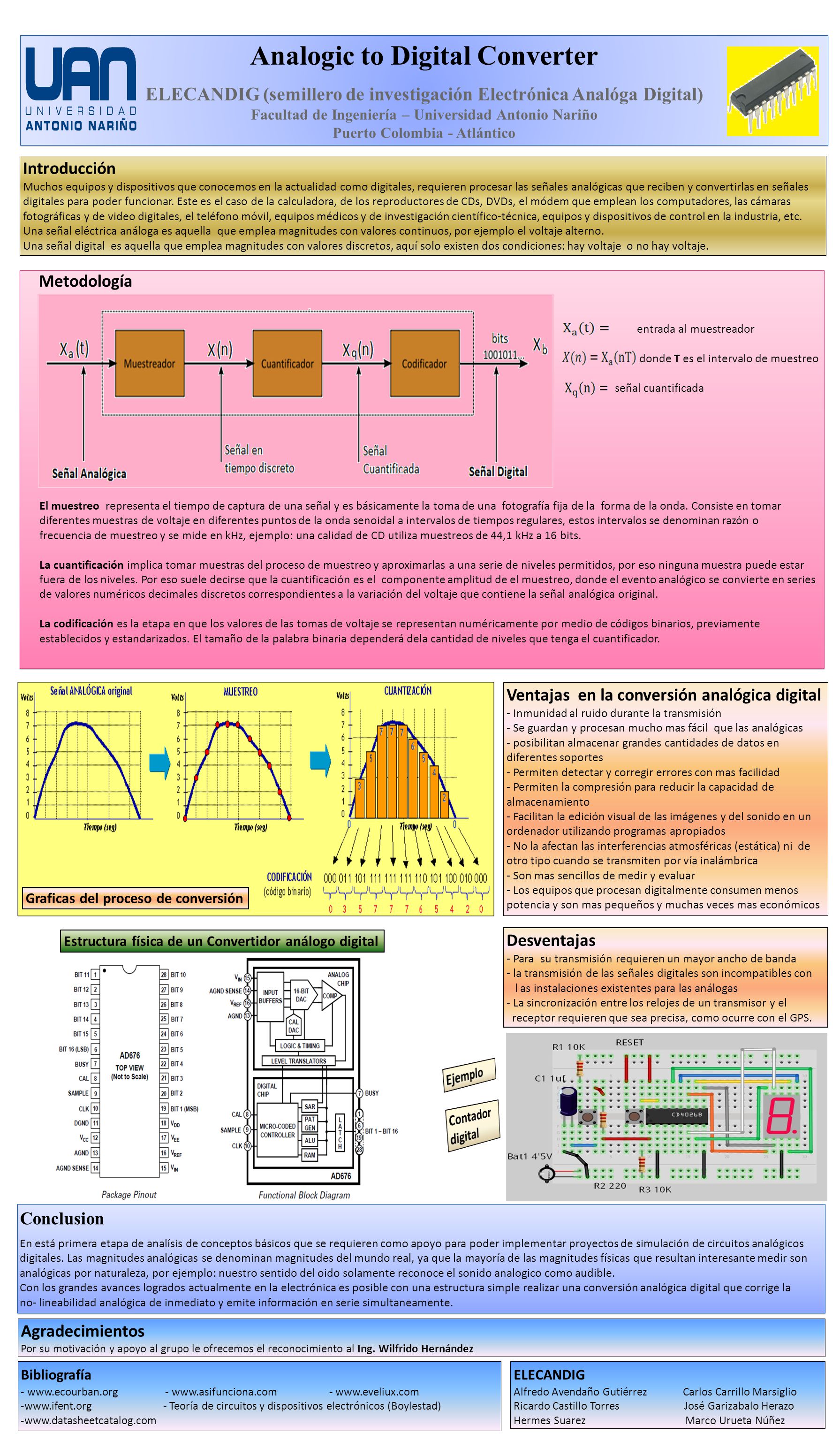

1 Metodología entrada al muestreador donde T es el intervalo de muestreo señal cuantificada El muestreo representa el tiempo de captura de una señal y es básicamente la toma de una fotografía fija de la forma de la onda. Consiste en tomar diferentes muestras de voltaje en diferentes puntos de la onda senoidal a intervalos de tiempos regulares, estos intervalos se denominan razón o frecuencia de muestreo y se mide en kHz, ejemplo: una calidad de CD utiliza muestreos de 44,1 kHz a 16 bits. La cuantificación implica tomar muestras del proceso de muestreo y aproximarlas a una serie de niveles permitidos, por eso ninguna muestra puede estar fuera de los niveles. Por eso suele decirse que la cuantificación es el componente amplitud de el muestreo, donde el evento analógico se convierte en series de valores numéricos decimales discretos correspondientes a la variación del voltaje que contiene la señal analógica original. La codificación es la etapa en que los valores de las tomas de voltaje se representan numéricamente por medio de códigos binarios, previamente establecidos y estandarizados. El tamaño de la palabra binaria dependerá dela cantidad de niveles que tenga el cuantificador. Metodología entrada al muestreador donde T es el intervalo de muestreo señal cuantificada El muestreo representa el tiempo de captura de una señal y es básicamente la toma de una fotografía fija de la forma de la onda. Consiste en tomar diferentes muestras de voltaje en diferentes puntos de la onda senoidal a intervalos de tiempos regulares, estos intervalos se denominan razón o frecuencia de muestreo y se mide en kHz, ejemplo: una calidad de CD utiliza muestreos de 44,1 kHz a 16 bits. La cuantificación implica tomar muestras del proceso de muestreo y aproximarlas a una serie de niveles permitidos, por eso ninguna muestra puede estar fuera de los niveles. Por eso suele decirse que la cuantificación es el componente amplitud de el muestreo, donde el evento analógico se convierte en series de valores numéricos decimales discretos correspondientes a la variación del voltaje que contiene la señal analógica original. La codificación es la etapa en que los valores de las tomas de voltaje se representan numéricamente por medio de códigos binarios, previamente establecidos y estandarizados. El tamaño de la palabra binaria dependerá dela cantidad de niveles que tenga el cuantificador. Analogic to Digital Converter ELECANDIG (semillero de investigación Electrónica Analóga Digital) Facultad de Ingeniería – Universidad Antonio Nariño Puerto Colombia - Atlántico Analogic to Digital Converter ELECANDIG (semillero de investigación Electrónica Analóga Digital) Facultad de Ingeniería – Universidad Antonio Nariño Puerto Colombia - Atlántico Introducción Muchos equipos y dispositivos que conocemos en la actualidad como digitales, requieren procesar las señales analógicas que reciben y convertirlas en señales digitales para poder funcionar. Este es el caso de la calculadora, de los reproductores de CDs, DVDs, el módem que emplean los computadores, las cámaras fotográficas y de video digitales, el teléfono móvil, equipos médicos y de investigación científico-técnica, equipos y dispositivos de control en la industria, etc. Una señal eléctrica análoga es aquella que emplea magnitudes con valores continuos, por ejemplo el voltaje alterno. Una señal digital es aquella que emplea magnitudes con valores discretos, aquí solo existen dos condiciones: hay voltaje o no hay voltaje. Desventajas - Para su transmisión requieren un mayor ancho de banda - la transmisión de las señales digitales son incompatibles con l as instalaciones existentes para las análogas - La sincronización entre los relojes de un transmisor y el receptor requieren que sea precisa, como ocurre con el GPS. Ventajas en la conversión analógica digital - Inmunidad al ruido durante la transmisión - Se guardan y procesan mucho mas fácil que las analógicas - posibilitan almacenar grandes cantidades de datos en diferentes soportes - Permiten detectar y corregir errores con mas facilidad - Permiten la compresión para reducir la capacidad de almacenamiento - Facilitan la edición visual de las imágenes y del sonido en un ordenador utilizando programas apropiados - No la afectan las interferencias atmosféricas (estática) ni de otro tipo cuando se transmiten por vía inalámbrica - Son mas sencillos de medir y evaluar - Los equipos que procesan digitalmente consumen menos potencia y son mas pequeños y muchas veces mas económicos Bibliografía - www.ecourban.org - www.asifunciona.com - www.eveliux.com -www.ifent.org - Teoría de circuitos y dispositivos electrónicos (Boylestad) -www.datasheetcatalog.com ELECANDIG Alfredo Avendaño Gutiérrez Carlos Carrillo Marsiglio Ricardo Castillo Torres José Garizabalo Herazo Hermes Suarez Marco Urueta Núñez Graficas del proceso de conversión Estructura física de un Convertidor análogo digital Conclusion En está primera etapa de analísis de conceptos básicos que se requieren como apoyo para poder implementar proyectos de simulación de circuitos analógicos digitales. Las magnitudes analógicas se denominan magnitudes del mundo real, ya que la mayoría de las magnitudes físicas que resultan interesante medir son analógicas por naturaleza, por ejemplo: nuestro sentido del oido solamente reconoce el sonido analogico como audible. Con los grandes avances logrados actualmente en la electrónica es posible con una estructura simple realizar una conversión analógica digital que corrige la no- lineabilidad analógica de inmediato y emite información en serie simultaneamente. Conclusion En está primera etapa de analísis de conceptos básicos que se requieren como apoyo para poder implementar proyectos de simulación de circuitos analógicos digitales. Las magnitudes analógicas se denominan magnitudes del mundo real, ya que la mayoría de las magnitudes físicas que resultan interesante medir son analógicas por naturaleza, por ejemplo: nuestro sentido del oido solamente reconoce el sonido analogico como audible. Con los grandes avances logrados actualmente en la electrónica es posible con una estructura simple realizar una conversión analógica digital que corrige la no- lineabilidad analógica de inmediato y emite información en serie simultaneamente. Agradecimientos Por su motivación y apoyo al grupo le ofrecemos el reconocimiento al Ing. Wilfrido Hernández
