1 Arquitectura de una aplicación Arquitectur a: desarrolla un plan general del sistema, asegurando que las necesidades de los usuarios sean atendidas. Ingeniería : proyecta la estructura física interna, dando forma a los objetivos definidos por la arquitectura; considerando la eficiencia y la eficacia del proyecto. Construcción : elabora la estructura, con el uso de herramientas y datos Marcelo Claudio Perissé: Si empiezo por la arquitectura y sigo con los PN estoy en una función de insumo. Si inicio por pn estoy en proceso Marcelo Claudio Perissé: Si empiezo por la arquitectura y sigo con los PN estoy en una función de insumo. Si inicio por pn estoy en proceso

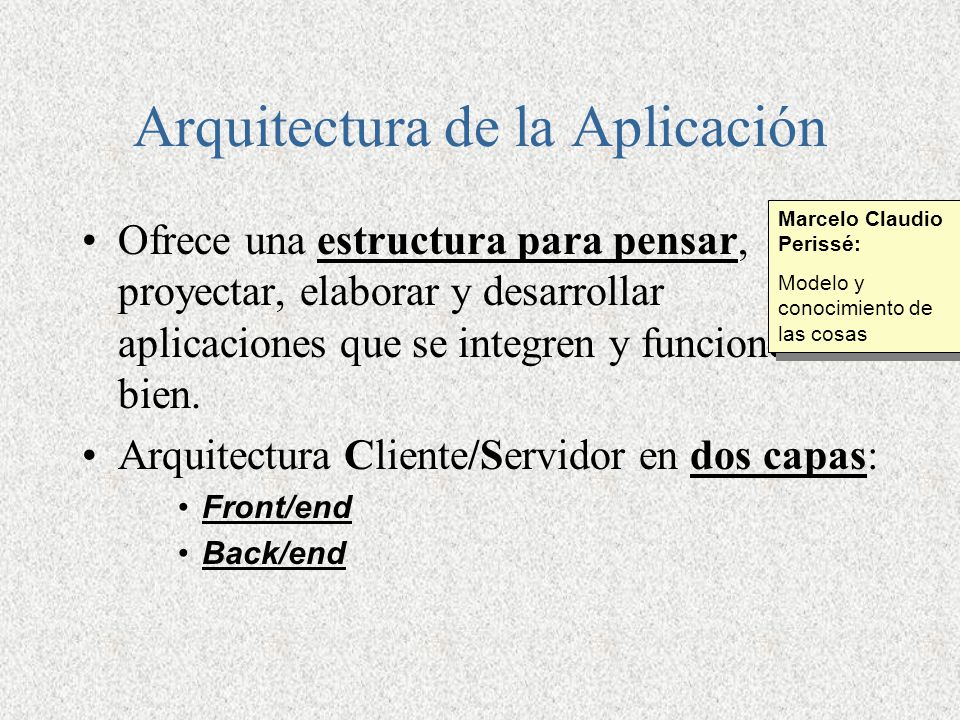

2 Arquitectura de la Aplicación Ofrece una estructura para pensar, proyectar, elaborar y desarrollar aplicaciones que se integren y funcionen bien. Arquitectura Cliente/Servidor en dos capas: Front/end Back/end Marcelo Claudio Perissé: Modelo y conocimiento de las cosas Marcelo Claudio Perissé: Modelo y conocimiento de las cosas

3 Modelo de Arquitectura Cliente/Servidor Front/end –Es la parte de la aplicación que interactúa con el usuario. –Basados en una interfaz gráfica con el usuario (GUI). El Cliente corre la aplicación que ofrece la interfaz con el usuario. Back/end –Es la parte no-interactiva de la aplicación. La mayor parte reside en las Bases de Datos (relacionales o no).

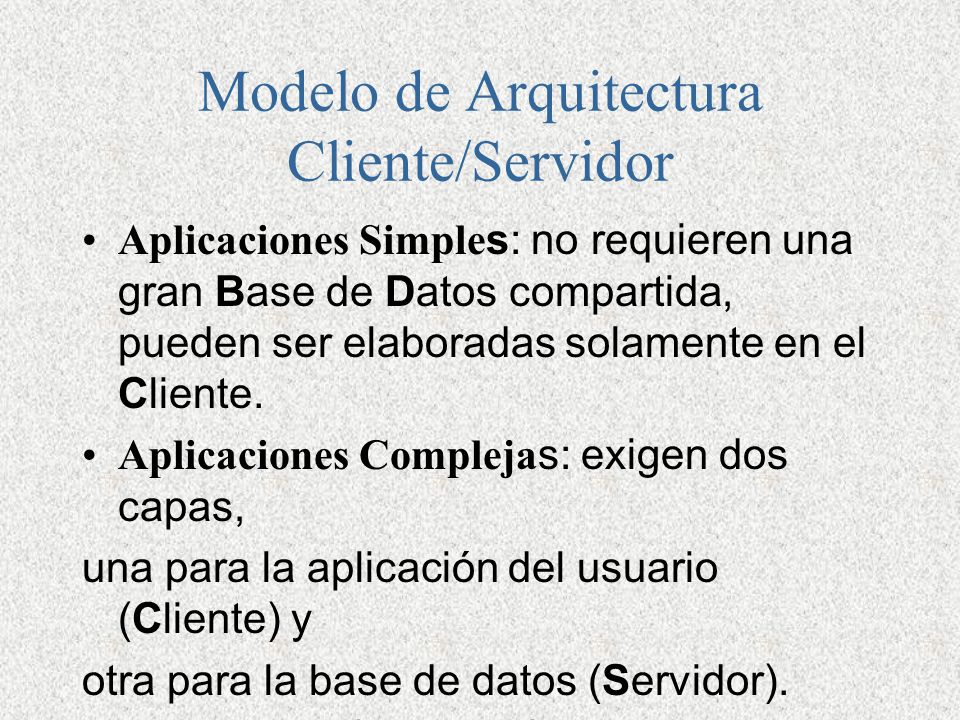

4 Modelo de Arquitectura Cliente/Servidor Aplicaciones Simple s: no requieren una gran Base de Datos compartida, pueden ser elaboradas solamente en el Cliente. Aplicaciones Compleja s: exigen dos capas, una para la aplicación del usuario (Cliente) y otra para la base de datos (Servidor). Eventualmente, el Cliente y el Servidor podrán estar en el mismo equipamiento.

5 Procesos de Negocios Un conjunto de reglas que definen cómo el negocio se desarrolla a través del tiempo. Pensar los procesos en términos de reglas permite que la computadora pueda automatizar las parte mecánicas. Ejemplos de Reglas de Negocios: –Reglas legislativas fiscales –Reglas Contables –Reglas para el cálculo del salario Marcelo Claudio Perissé: Peter drucker Marcelo Claudio Perissé: Peter drucker

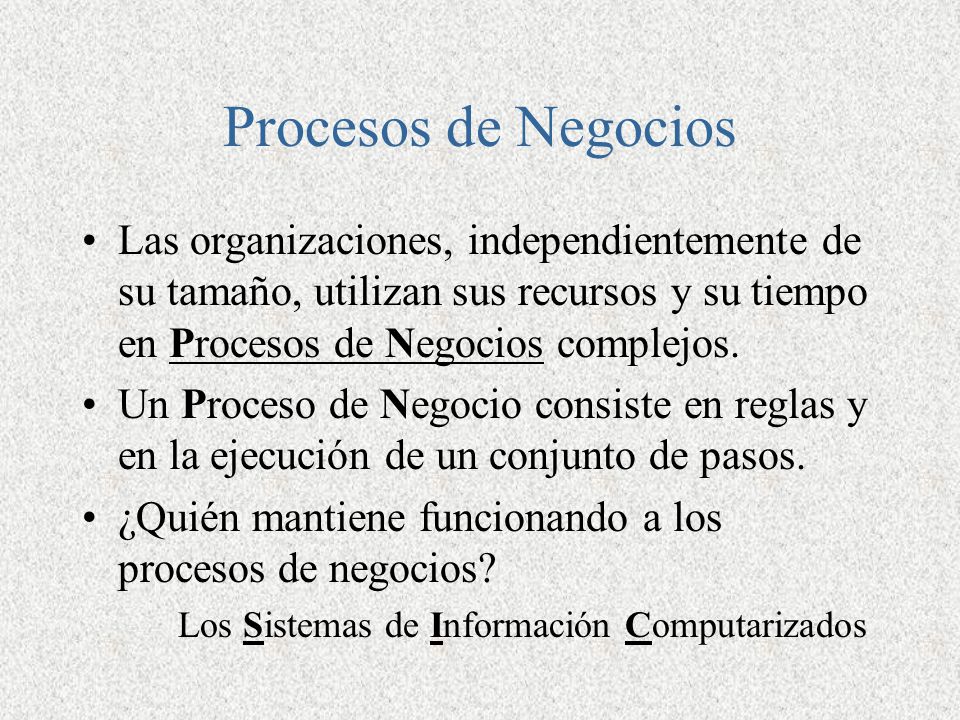

6 Procesos de Negocios Las organizaciones, independientemente de su tamaño, utilizan sus recursos y su tiempo en Procesos de Negocios complejos. Un Proceso de Negocio consiste en reglas y en la ejecución de un conjunto de pasos. ¿Quién mantiene funcionando a los procesos de negocios? Los Sistemas de Información Computarizados

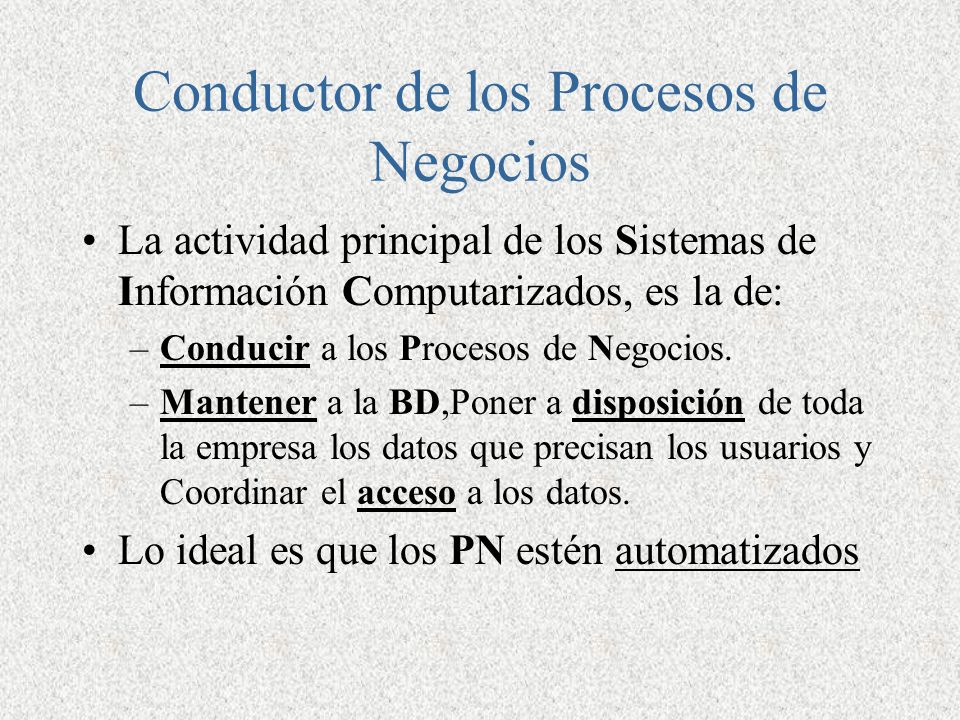

7 Conductor de los Procesos de Negocios La actividad principal de los Sistemas de Información Computarizados, es la de: –Conducir a los Procesos de Negocios. –Mantener a la BD,Poner a disposición de toda la empresa los datos que precisan los usuarios y Coordinar el acceso a los datos. Lo ideal es que los PN estén automatizados

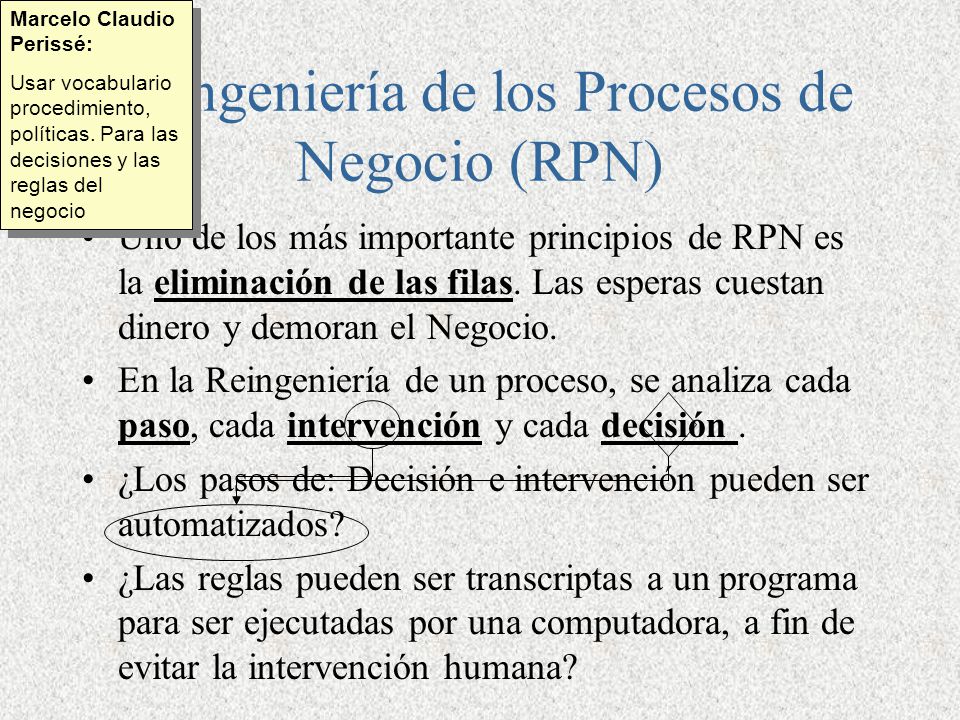

8 Reingeniería de los Procesos de Negocio (RPN) Uno de los más importante principios de RPN es la eliminación de las filas. Las esperas cuestan dinero y demoran el Negocio. En la Reingeniería de un proceso, se analiza cada paso, cada intervención y cada decisión. ¿Los pasos de: Decisión e intervención pueden ser automatizados? ¿Las reglas pueden ser transcriptas a un programa para ser ejecutadas por una computadora, a fin de evitar la intervención humana? Marcelo Claudio Perissé: Usar vocabulario procedimiento, políticas. Para las decisiones y las reglas del negocio Marcelo Claudio Perissé: Usar vocabulario procedimiento, políticas. Para las decisiones y las reglas del negocio

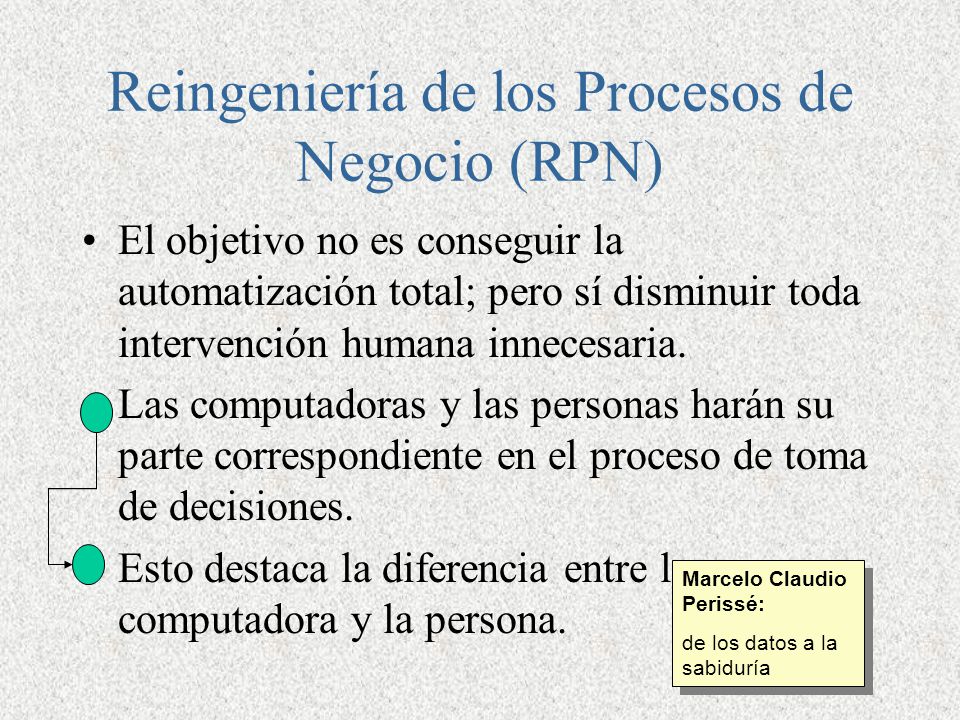

9 Reingeniería de los Procesos de Negocio (RPN) El objetivo no es conseguir la automatización total; pero sí disminuir toda intervención humana innecesaria. Las computadoras y las personas harán su parte correspondiente en el proceso de toma de decisiones. Esto destaca la diferencia entre la computadora y la persona. Marcelo Claudio Perissé: de los datos a la sabiduría Marcelo Claudio Perissé: de los datos a la sabiduría

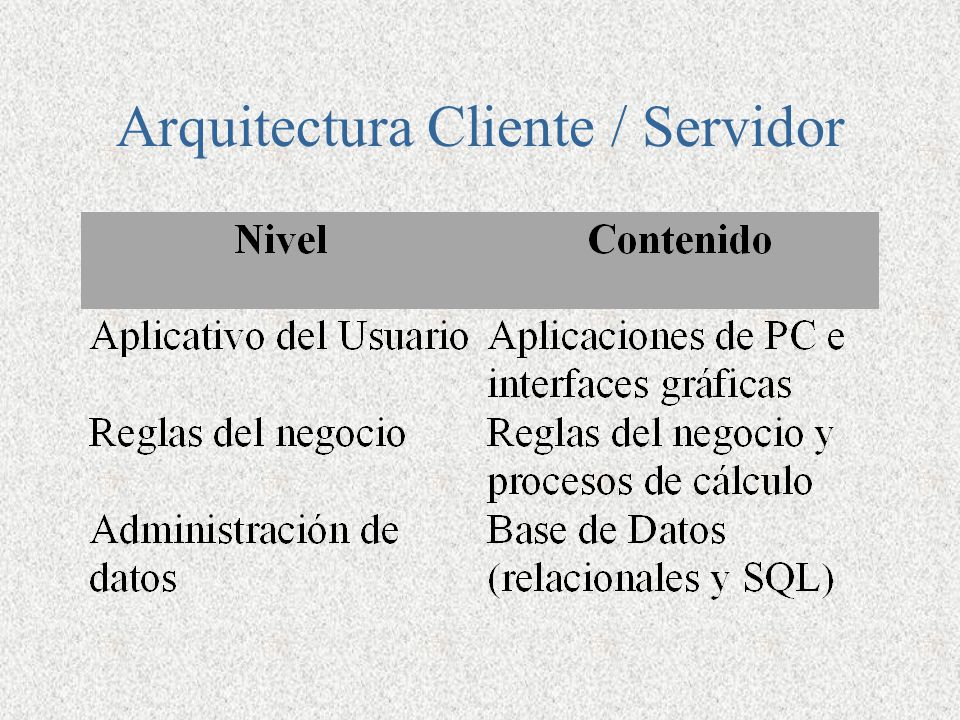

10 Arquitectura Cliente / Servidor

11

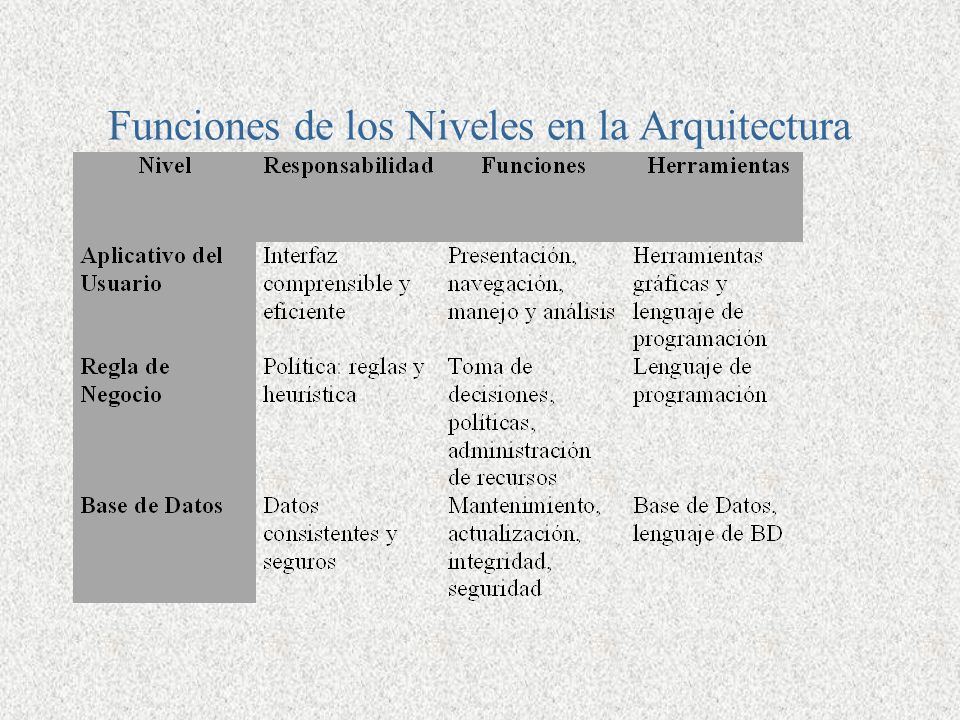

12 Funciones de los Niveles en la Arquitectura

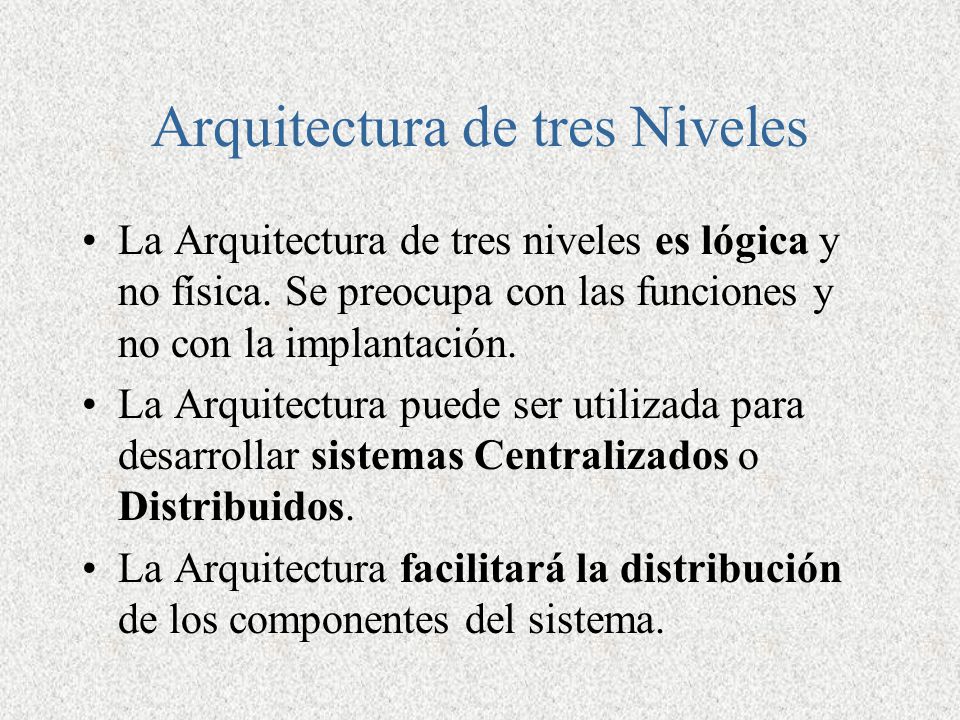

13 Arquitectura de tres Niveles La Arquitectura de tres niveles es lógica y no física. Se preocupa con las funciones y no con la implantación. La Arquitectura puede ser utilizada para desarrollar sistemas Centralizados o Distribuidos. La Arquitectura facilitará la distribución de los componentes del sistema.

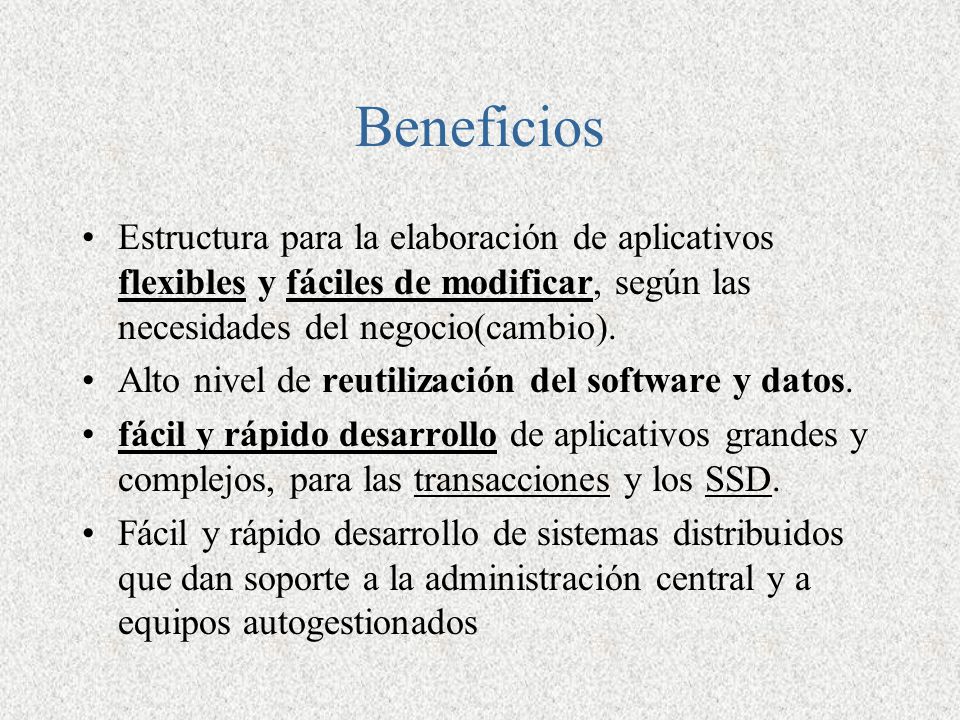

14 Beneficios Estructura para la elaboración de aplicativos flexibles y fáciles de modificar, según las necesidades del negocio(cambio). Alto nivel de reutilización del software y datos. fácil y rápido desarrollo de aplicativos grandes y complejos, para las transacciones y los SSD. Fácil y rápido desarrollo de sistemas distribuidos que dan soporte a la administración central y a equipos autogestionados

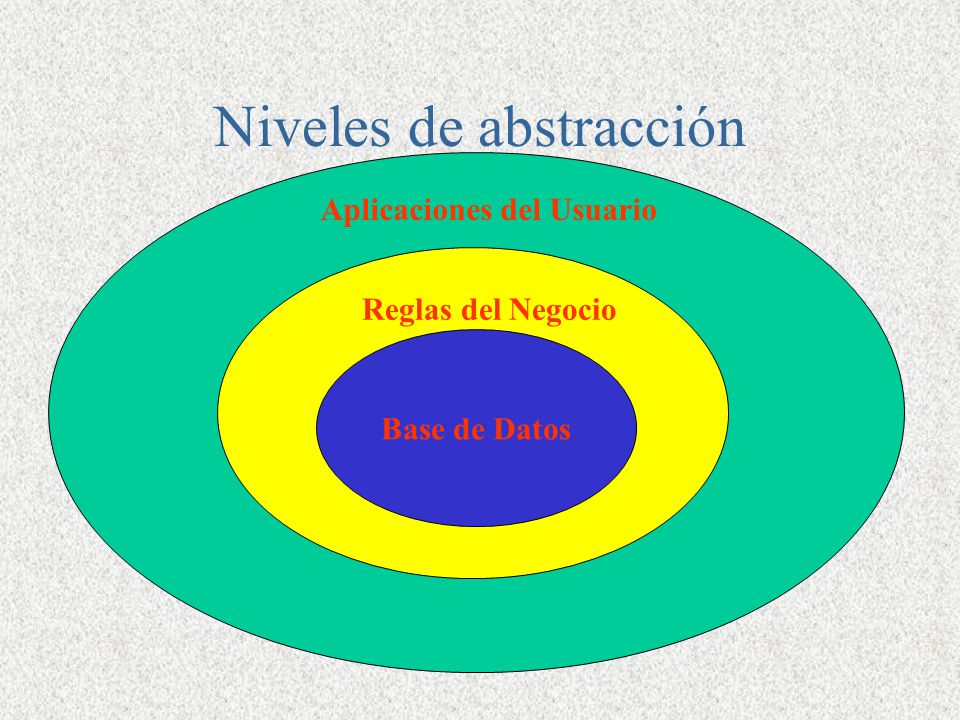

15 Niveles de abstracción Base de Datos Reglas del Negocio Aplicaciones del Usuario

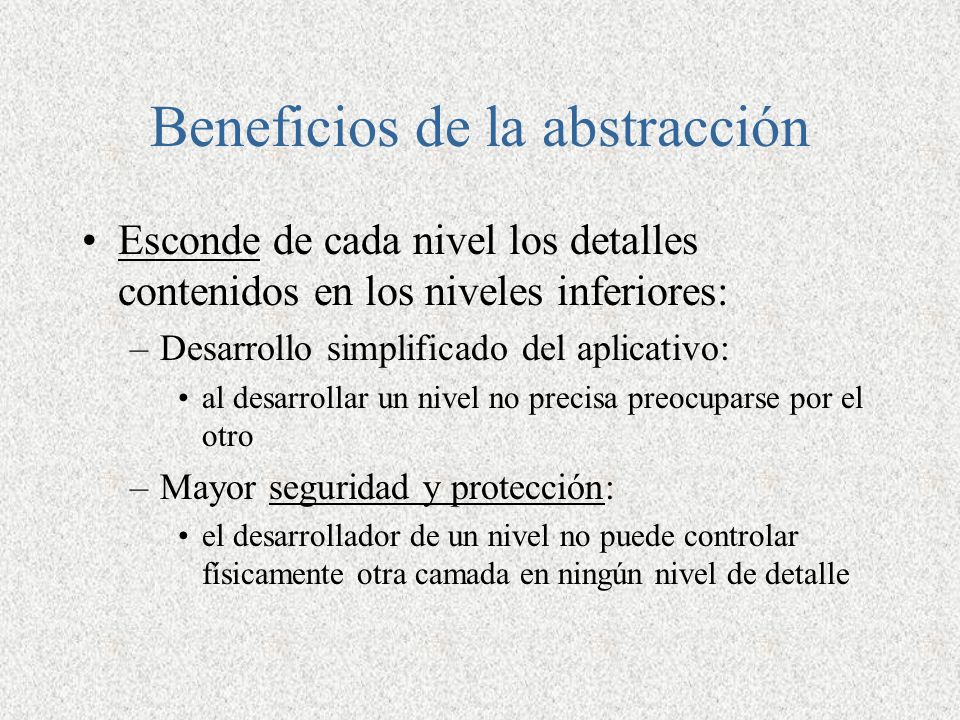

16 Beneficios de la abstracción Esconde de cada nivel los detalles contenidos en los niveles inferiores: –Desarrollo simplificado del aplicativo: al desarrollar un nivel no precisa preocuparse por el otro –Mayor seguridad y protección: el desarrollador de un nivel no puede controlar físicamente otra camada en ningún nivel de detalle

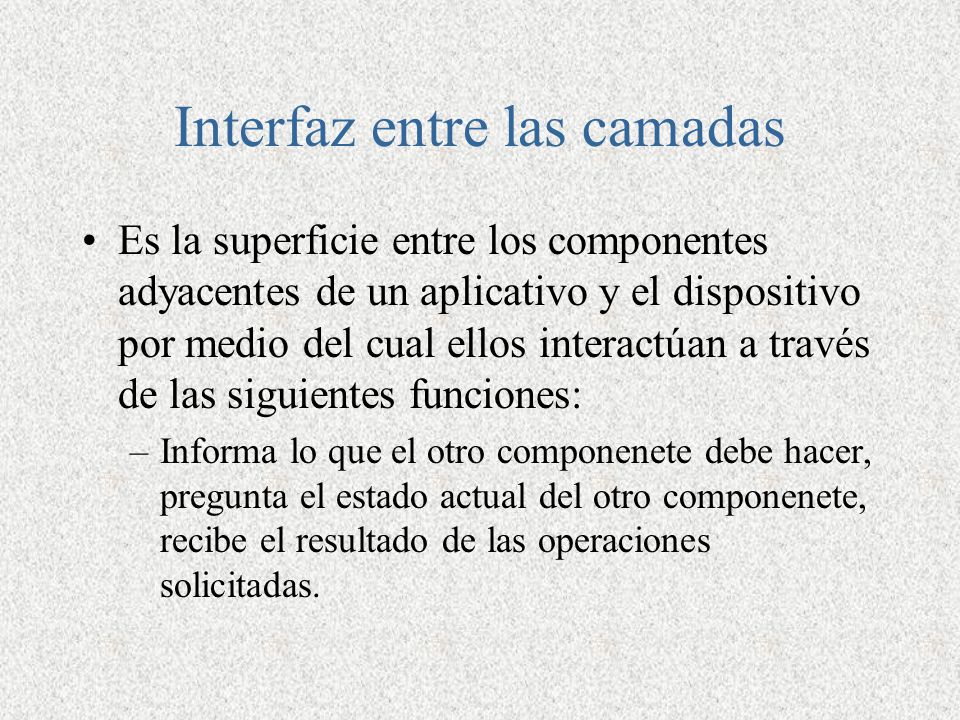

17 Interfaz entre las camadas Es la superficie entre los componentes adyacentes de un aplicativo y el dispositivo por medio del cual ellos interactúan a través de las siguientes funciones: –Informa lo que el otro componenete debe hacer, pregunta el estado actual del otro componenete, recibe el resultado de las operaciones solicitadas.

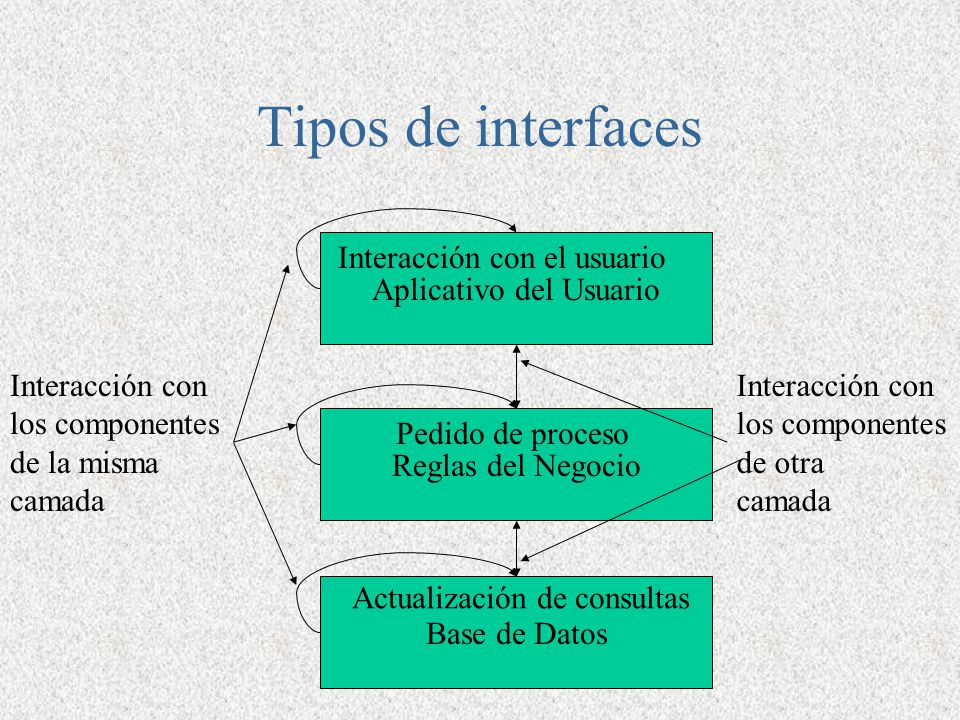

18 Tipos de interfaces Aplicativo del Usuario Reglas del Negocio Base de Datos Actualización de consultas Pedido de proceso Interacción con el usuario Interacción con los componentes de la misma camada Interacción con los componentes de otra camada

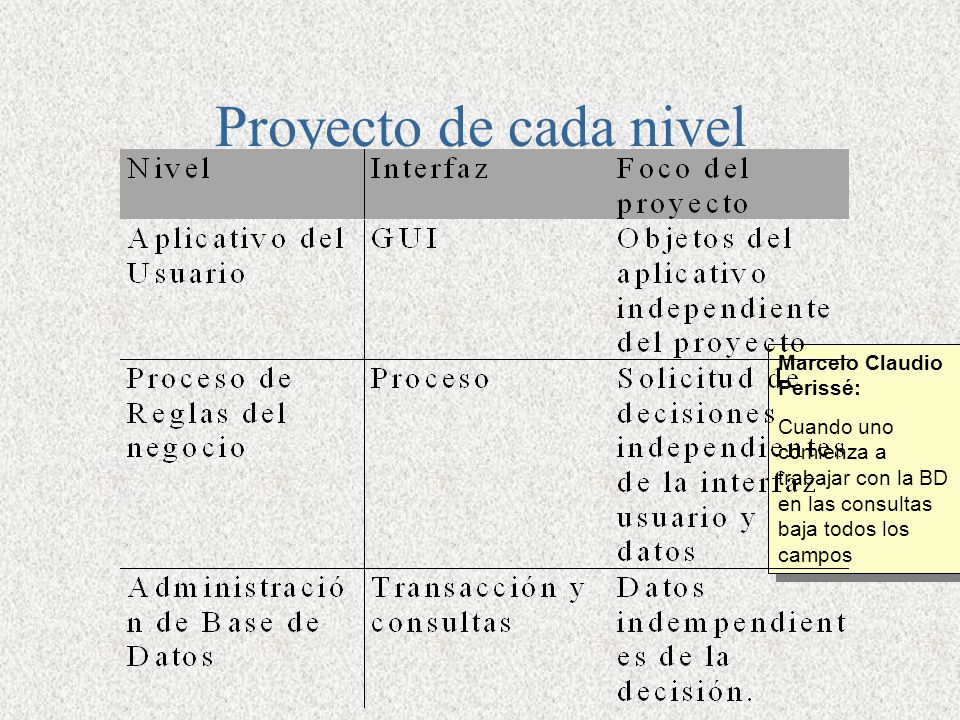

19 Marcelo Claudio Perissé: Cuando uno comienza a trabajar con la BD en las consultas baja todos los campos Marcelo Claudio Perissé: Cuando uno comienza a trabajar con la BD en las consultas baja todos los campos Proyecto de cada nivel

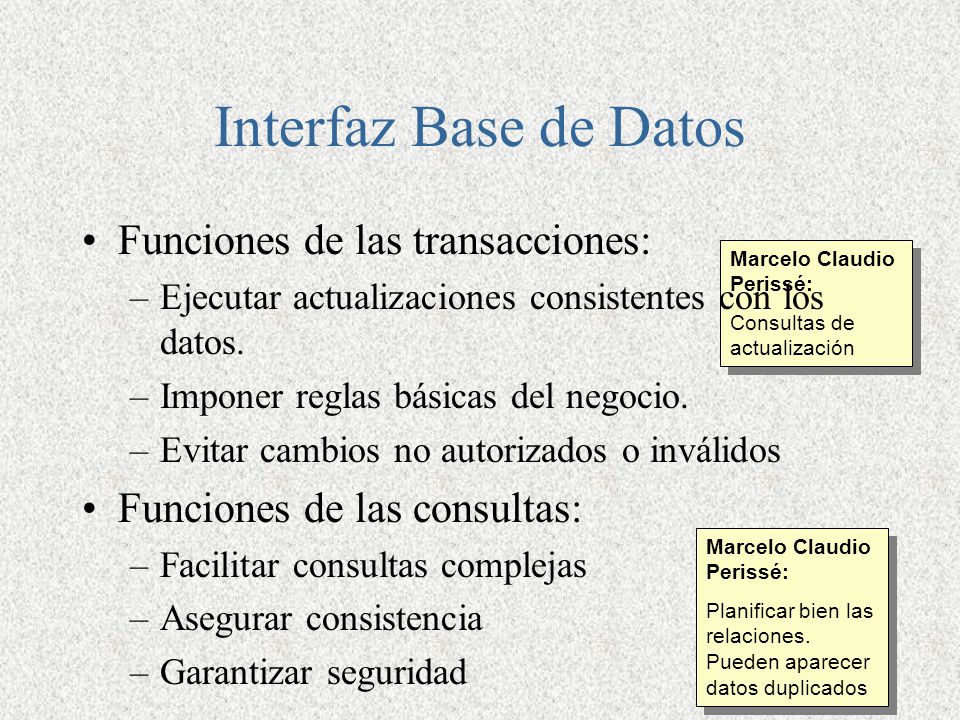

20 Marcelo Claudio Perissé: Consultas de actualización Marcelo Claudio Perissé: Consultas de actualización Interfaz Base de Datos Funciones de las transacciones: –Ejecutar actualizaciones consistentes con los datos. –Imponer reglas básicas del negocio. –Evitar cambios no autorizados o inválidos Funciones de las consultas: –Facilitar consultas complejas –Asegurar consistencia –Garantizar seguridad Marcelo Claudio Perissé: Planificar bien las relaciones. Pueden aparecer datos duplicados Marcelo Claudio Perissé: Planificar bien las relaciones. Pueden aparecer datos duplicados

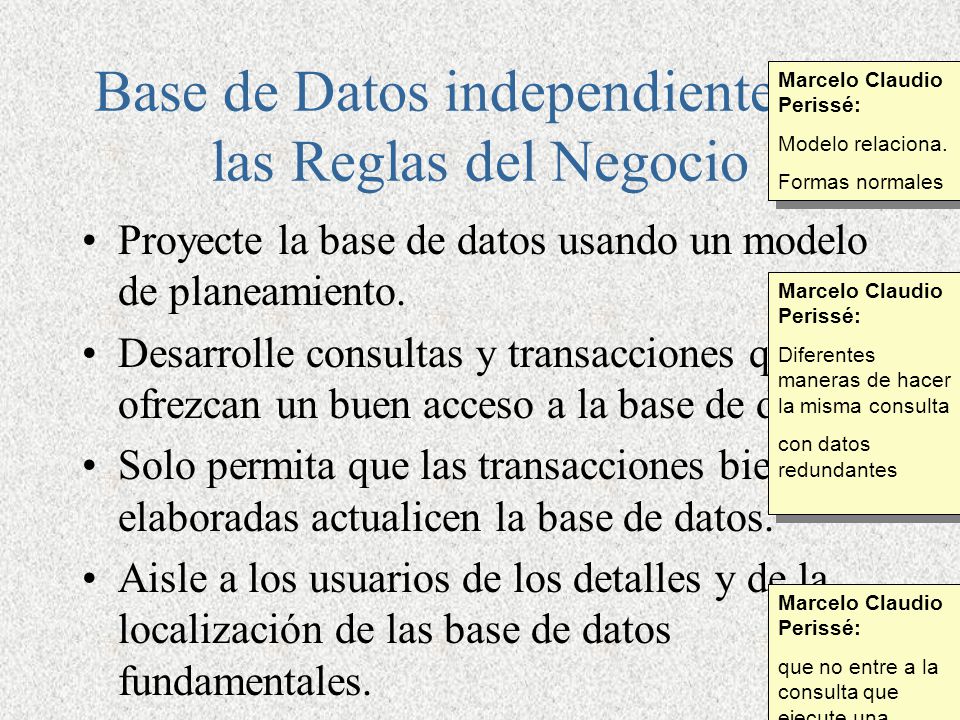

21 Base de Datos independientes de las Reglas del Negocio Proyecte la base de datos usando un modelo de planeamiento. Desarrolle consultas y transacciones que ofrezcan un buen acceso a la base de datos. Solo permita que las transacciones bien elaboradas actualicen la base de datos. Aisle a los usuarios de los detalles y de la localización de las base de datos fundamentales. Marcelo Claudio Perissé: Modelo relaciona. Formas normales Marcelo Claudio Perissé: Modelo relaciona. Formas normales Marcelo Claudio Perissé: Diferentes maneras de hacer la misma consulta con datos redundantes Marcelo Claudio Perissé: Diferentes maneras de hacer la misma consulta con datos redundantes Marcelo Claudio Perissé: que no entre a la consulta que ejecute una macro Marcelo Claudio Perissé: que no entre a la consulta que ejecute una macro

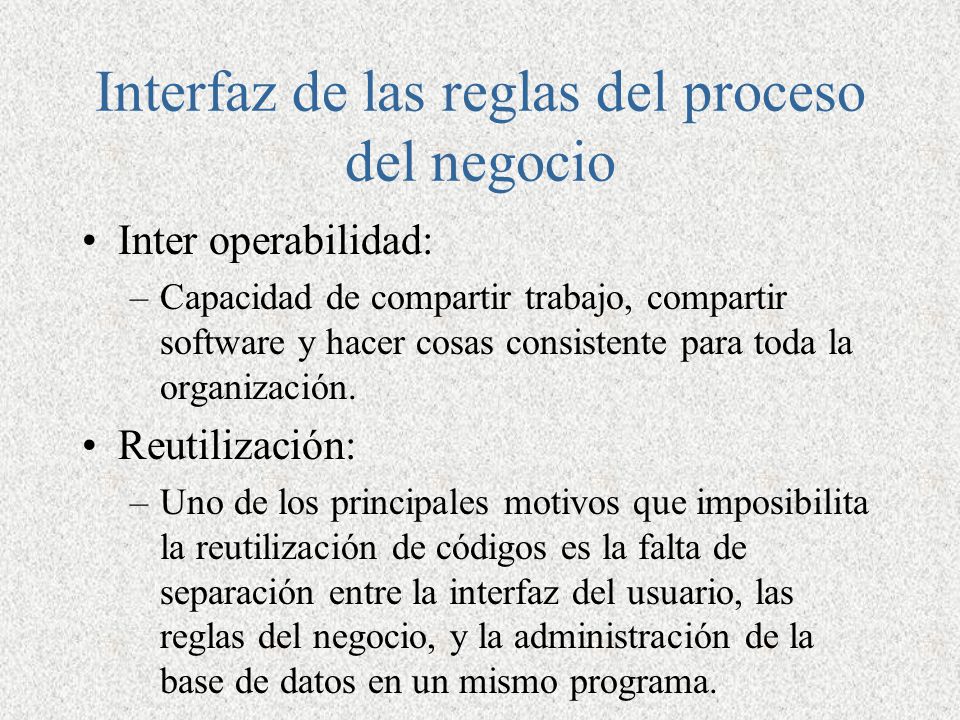

22 Interfaz de las reglas del proceso del negocio Inter operabilidad: –Capacidad de compartir trabajo, compartir software y hacer cosas consistente para toda la organización. Reutilización: –Uno de los principales motivos que imposibilita la reutilización de códigos es la falta de separación entre la interfaz del usuario, las reglas del negocio, y la administración de la base de datos en un mismo programa.

23 Flexibilidad=Interoperabilidad + reutilizabilidad Interfaz Usuario Base de Datos Reglas del Negocio BD RN IU Independencia y mocularidad de los procesos Reutilización del código

24 Flexibilidad de las Reglas del Negocio Un único módulo de software trata de una tarea específica. Este módulo es independiente de la BD y de la interfaz del Usuario. Todas las aplicaciones de la organización utilizan este módulo para realizar esa misma tarea.

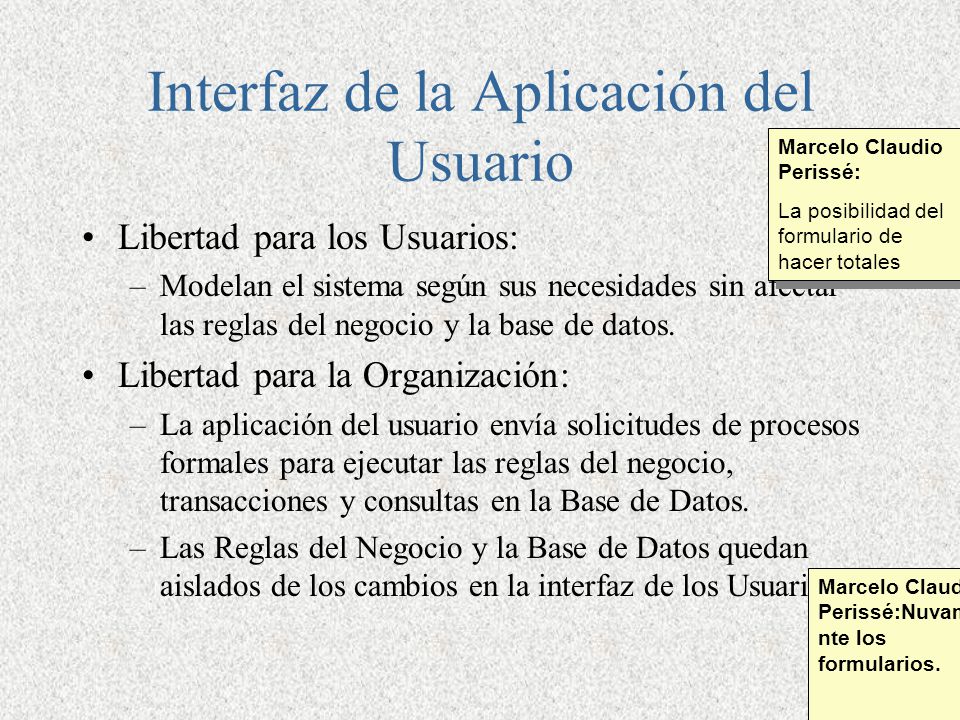

25 Interfaz de la Aplicación del Usuario Libertad para los Usuarios: –Modelan el sistema según sus necesidades sin afectar las reglas del negocio y la base de datos. Libertad para la Organización: –La aplicación del usuario envía solicitudes de procesos formales para ejecutar las reglas del negocio, transacciones y consultas en la Base de Datos. –Las Reglas del Negocio y la Base de Datos quedan aislados de los cambios en la interfaz de los Usuarios. Marcelo Claudio Perissé: La posibilidad del formulario de hacer totales Marcelo Claudio Perissé: La posibilidad del formulario de hacer totales Marcelo Claudio Perissé:Nuvame nte los formularios.

26 División del trabajo El desarrollo de un buen sistema Cliente / Servidor exige especialización de: –Interfaz gráfica –Redes de computadora –Programación de Negocios –Base de Datos –Programación de Base de Datos –Distribución de sistemas

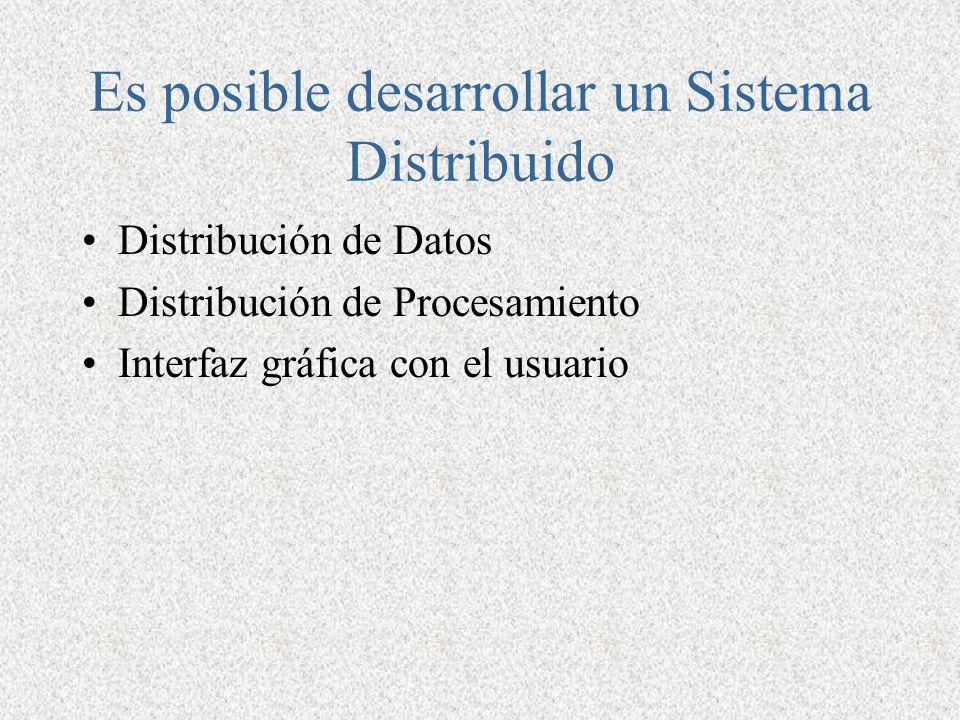

27 Es posible desarrollar un Sistema Distribuido Distribución de Datos Distribución de Procesamiento Interfaz gráfica con el usuario

28 Existen los Sistemas Distribuidos

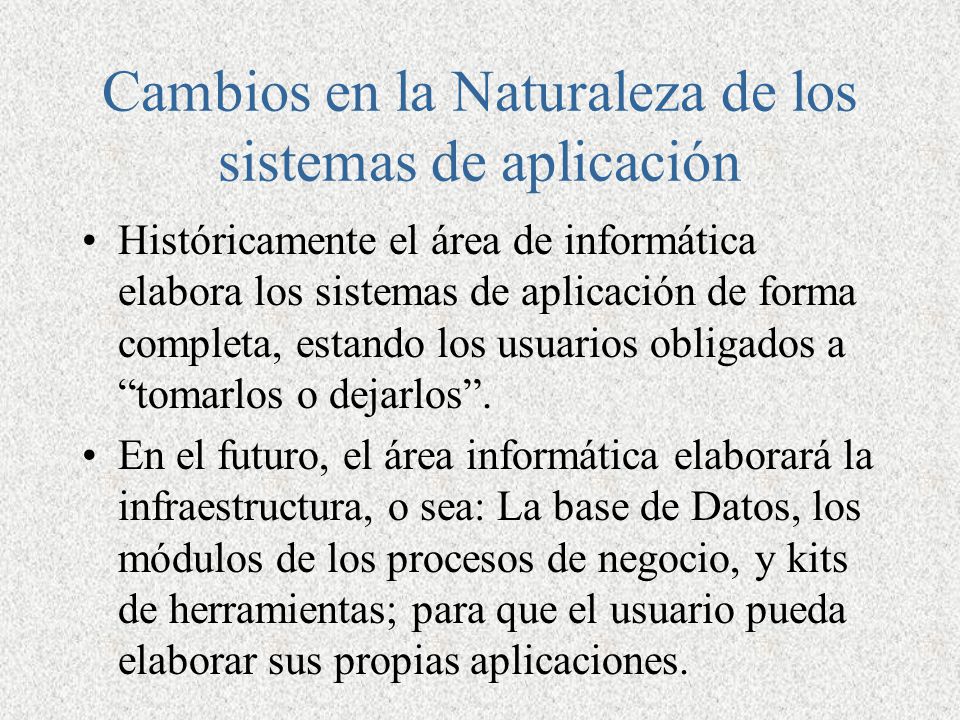

29 Cambios en la Naturaleza de los sistemas de aplicación Históricamente el área de informática elabora los sistemas de aplicación de forma completa, estando los usuarios obligados a “tomarlos o dejarlos”. En el futuro, el área informática elaborará la infraestructura, o sea: La base de Datos, los módulos de los procesos de negocio, y kits de herramientas; para que el usuario pueda elaborar sus propias aplicaciones.

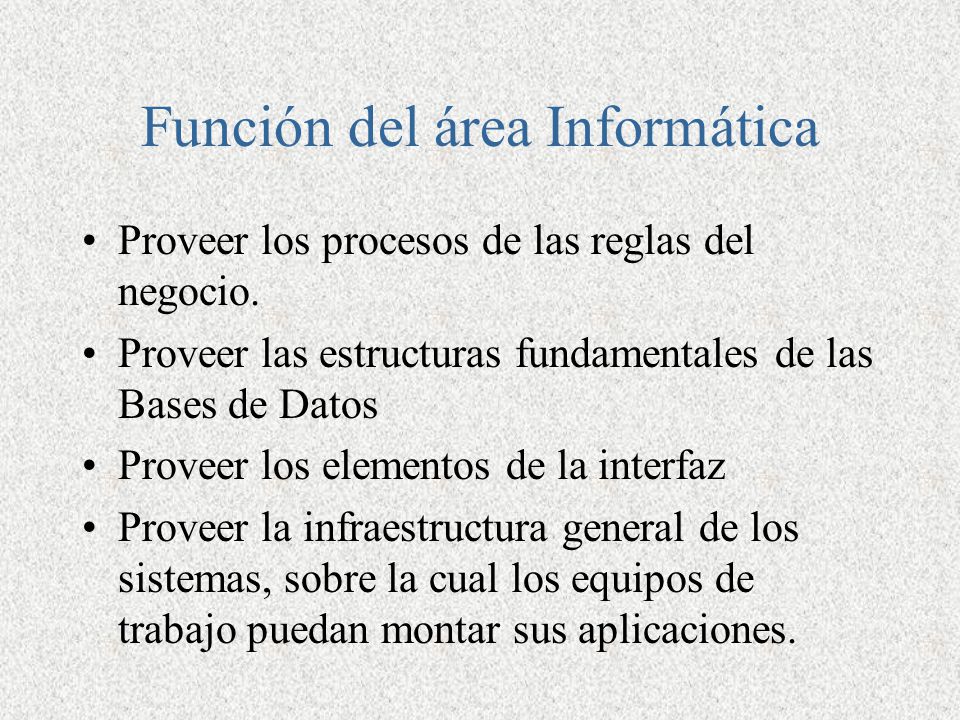

30 Función del área Informática Proveer los procesos de las reglas del negocio. Proveer las estructuras fundamentales de las Bases de Datos Proveer los elementos de la interfaz Proveer la infraestructura general de los sistemas, sobre la cual los equipos de trabajo puedan montar sus aplicaciones.

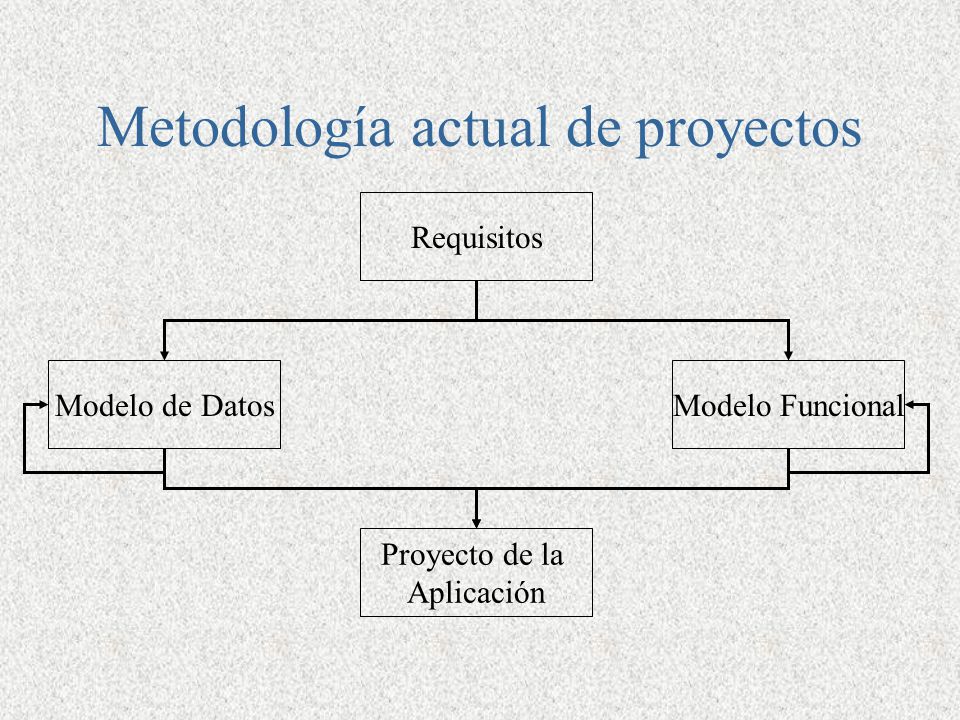

31 Metodología actual de proyectos Requisitos Modelo de DatosModelo Funcional Proyecto de la Aplicación

32 Un modelo para el planeamiemto y desarrollo Marcelo Claudio Perissé: el dfd està basado en las acciones que definen las reglas

33 Del Modelo Conceptual a lo Físico Modelo de Negocios Modelo de Datos Base de Datos Flujo de Procesos Interacción de Procesos Programa Formularios Pantalla Secuencia de Formulario Flujo de Trabajo Conceptual Lógico Físico Reglas Desempeño

34 Diagrama para un Proyecto de Sistemas Requisitos Base de Datos Arquitectura Proyecto de la Aplicación Proceso de Negocios Interfaz, flujo de trabajo Reglas del Negocio Estructura General

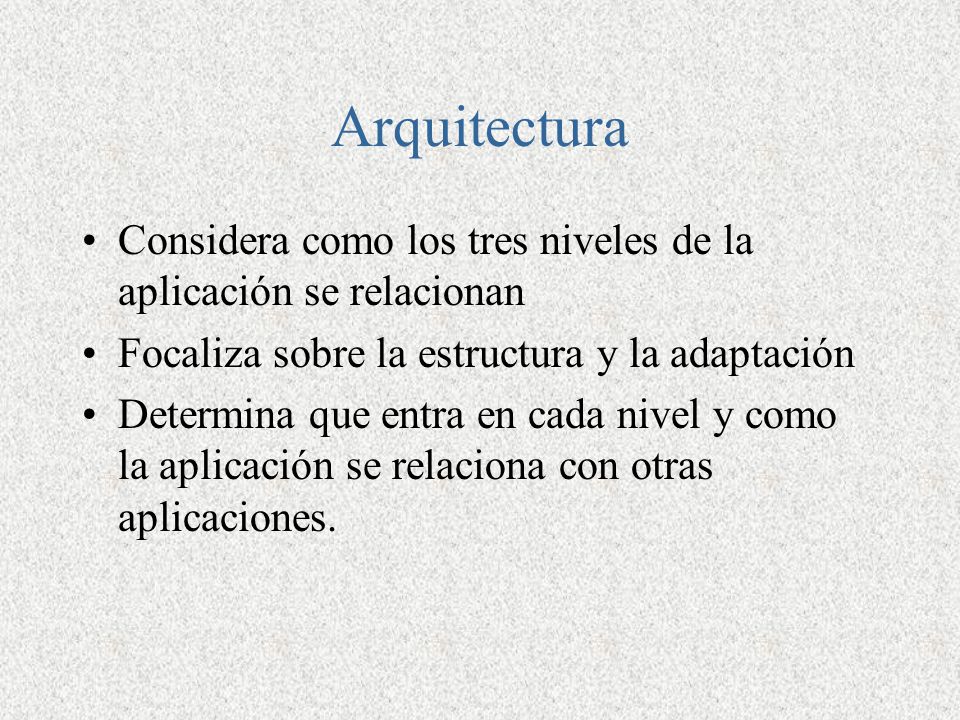

35 Arquitectura Considera como los tres niveles de la aplicación se relacionan Focaliza sobre la estructura y la adaptación Determina que entra en cada nivel y como la aplicación se relaciona con otras aplicaciones.
