1 Teleinformática Gina Paola Sanabria Maldonado
Cindy Mayerly Tabarez Romero Fundación Universitaria los Libertadores Ingeniería de Sistemas Introducción a la ingeniería de Sistemas Noviembre 2009

2 Teleinformática Introducción Concepto y definiciones
Modelos de transmisión Medios de transmisión Protocolo de comunicaciones Redes de transmisión de datos Métodos de acceso en redes locales Los servicios de valor añadido Red digital de servicios integrados

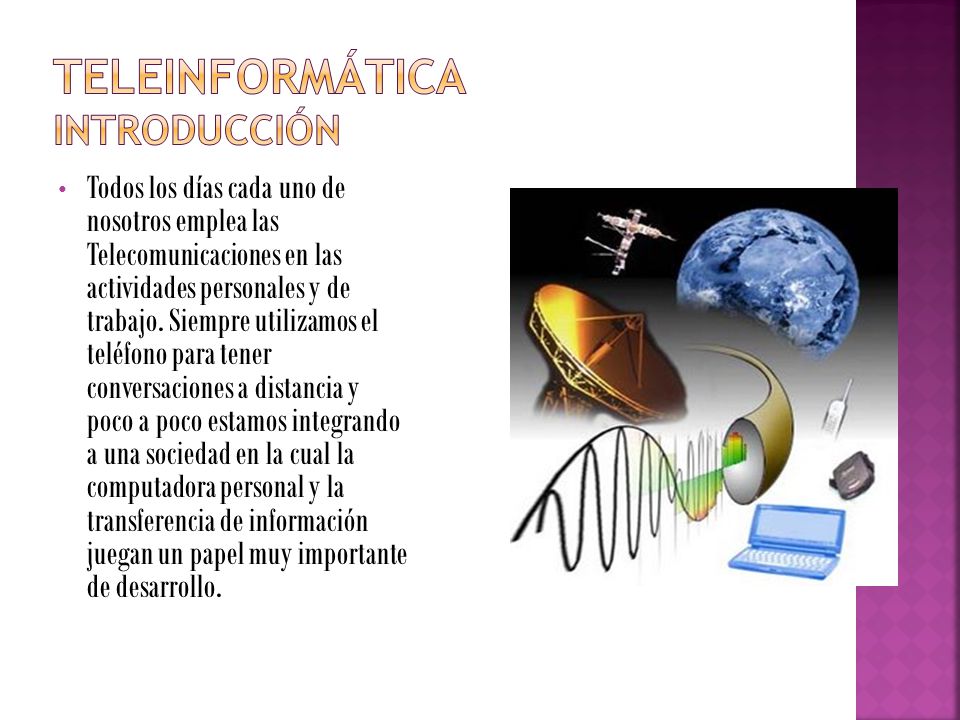

3 Teleinformática Introducción
Todos los días cada uno de nosotros emplea las Telecomunicaciones en las actividades personales y de trabajo. Siempre utilizamos el teléfono para tener conversaciones a distancia y poco a poco estamos integrando a una sociedad en la cual la computadora personal y la transferencia de información juegan un papel muy importante de desarrollo.

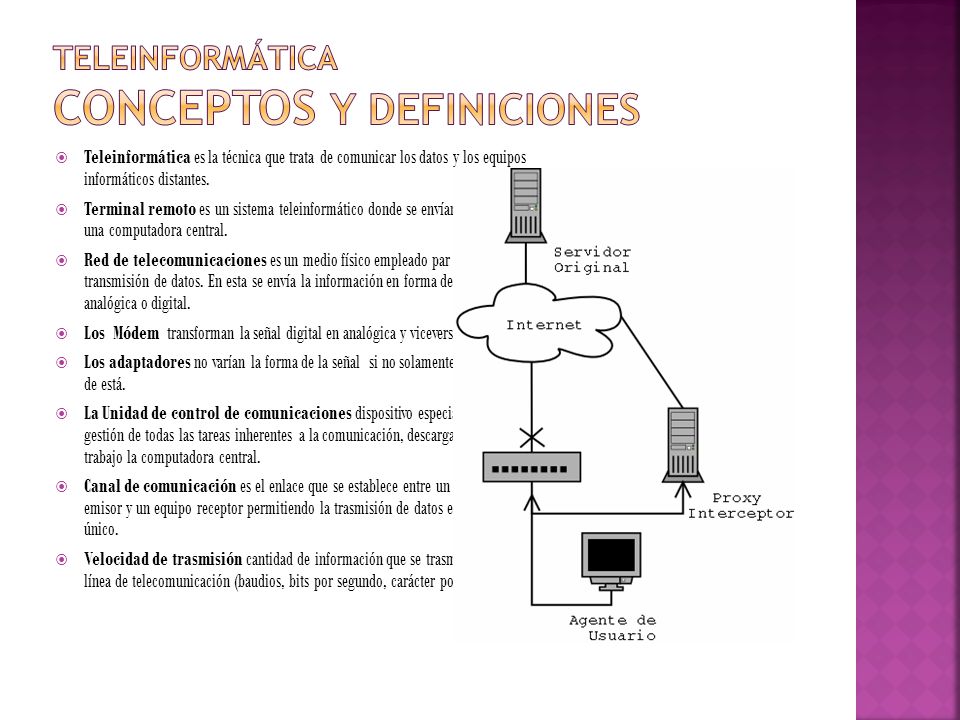

4 Teleinformática Conceptos y Definiciones
Teleinformática es la técnica que trata de comunicar los datos y los equipos informáticos distantes. Terminal remoto es un sistema teleinformático donde se envían los datos a una computadora central. Red de telecomunicaciones es un medio físico empleado par a la transmisión de datos. En esta se envía la información en forma de señal analógica o digital. Los Módem transforman la señal digital en analógica y viceversa. Los adaptadores no varían la forma de la señal si no solamente la magnitud de está. La Unidad de control de comunicaciones dispositivo especializado en la gestión de todas las tareas inherentes a la comunicación, descargando de este trabajo la computadora central. Canal de comunicación es el enlace que se establece entre un equipo emisor y un equipo receptor permitiendo la trasmisión de datos en un sentido único. Velocidad de trasmisión cantidad de información que se trasmite por una línea de telecomunicación (baudios, bits por segundo, carácter por segundo).

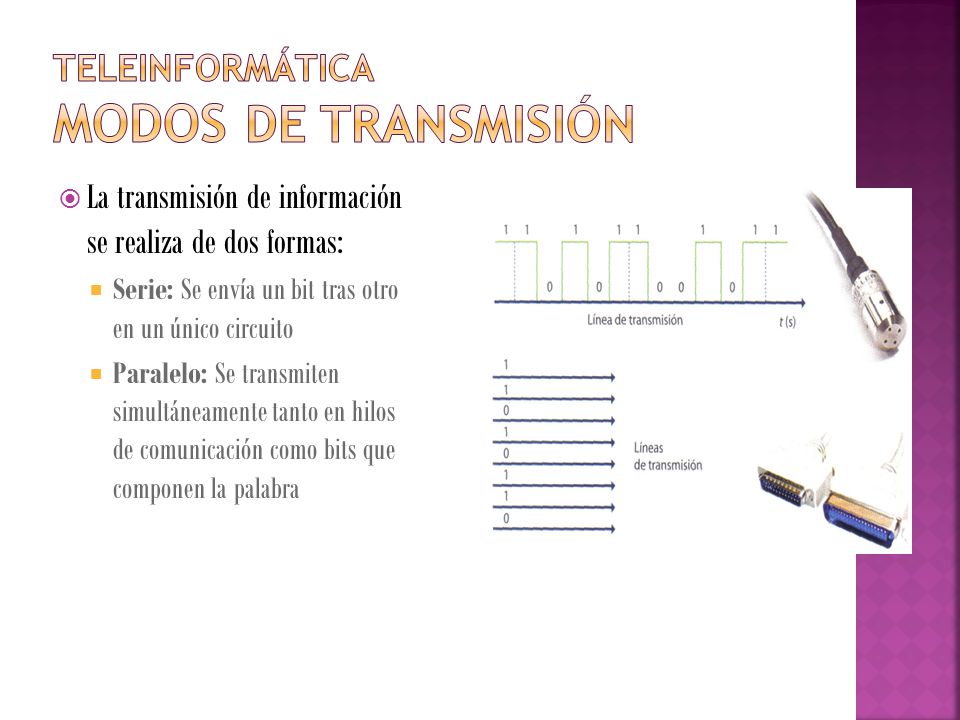

5 Teleinformática Modos de Transmisión
La transmisión de información se realiza de dos formas: Serie: Se envía un bit tras otro en un único circuito Paralelo: Se transmiten simultáneamente tanto en hilos de comunicación como bits que componen la palabra

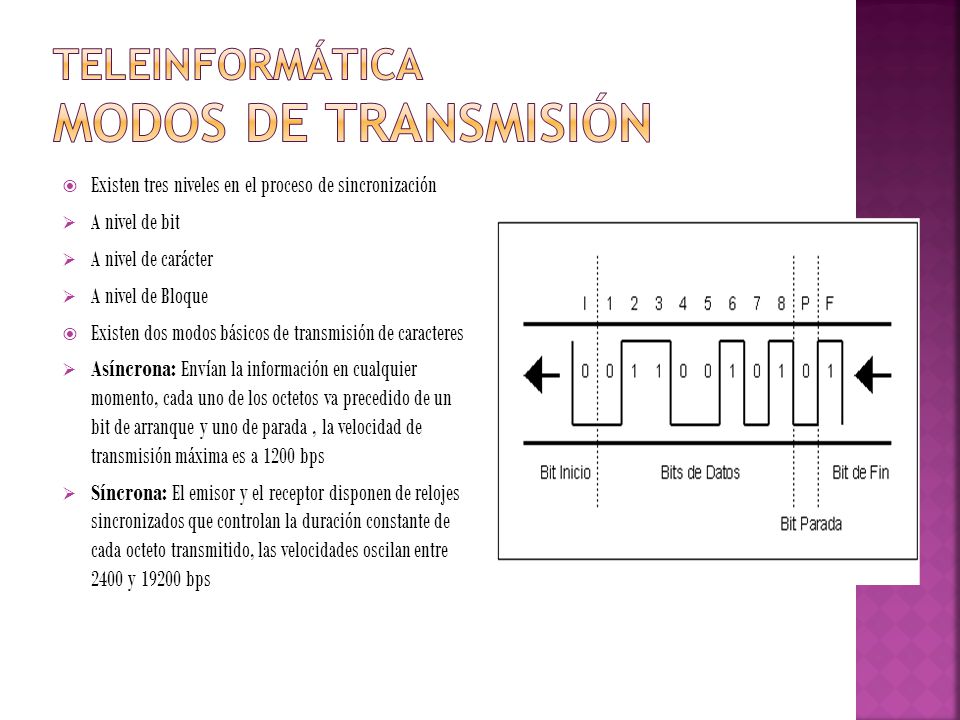

6 Teleinformática Modos de Transmisión
Existen tres niveles en el proceso de sincronización A nivel de bit A nivel de carácter A nivel de Bloque Existen dos modos básicos de transmisión de caracteres Asíncrona: Envían la información en cualquier momento, cada uno de los octetos va precedido de un bit de arranque y uno de parada , la velocidad de transmisión máxima es a 1200 bps Síncrona: El emisor y el receptor disponen de relojes sincronizados que controlan la duración constante de cada octeto transmitido, las velocidades oscilan entre y bps

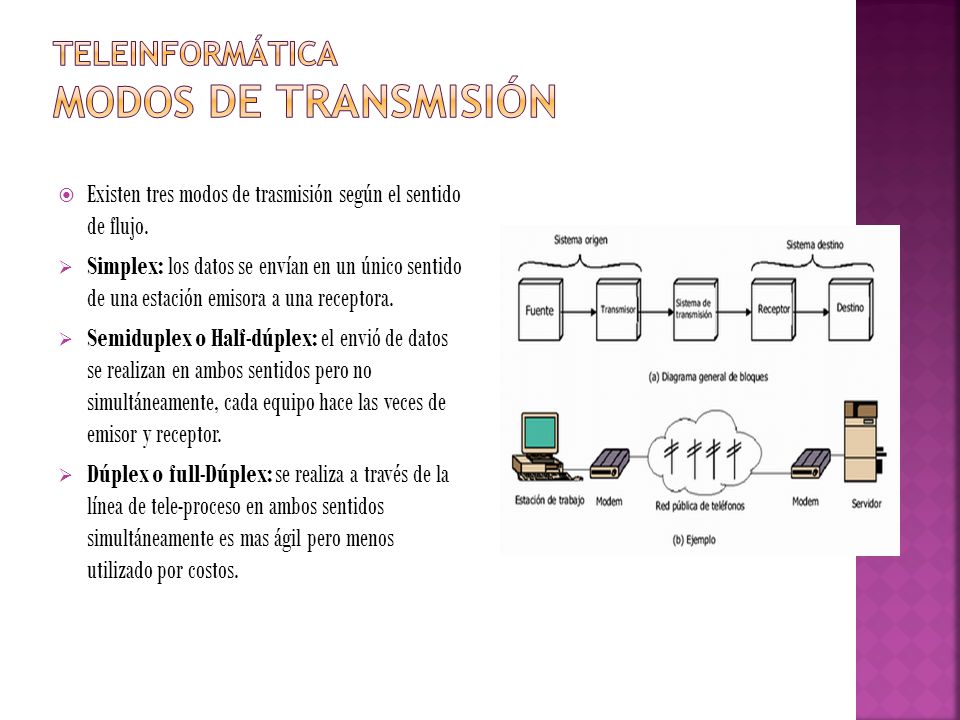

7 Teleinformática Modos de Transmisión
Existen tres modos de trasmisión según el sentido de flujo. Simplex: los datos se envían en un único sentido de una estación emisora a una receptora. Semiduplex o Half-dúplex: el envió de datos se realizan en ambos sentidos pero no simultáneamente, cada equipo hace las veces de emisor y receptor. Dúplex o full-Dúplex: se realiza a través de la línea de tele-proceso en ambos sentidos simultáneamente es mas ágil pero menos utilizado por costos.

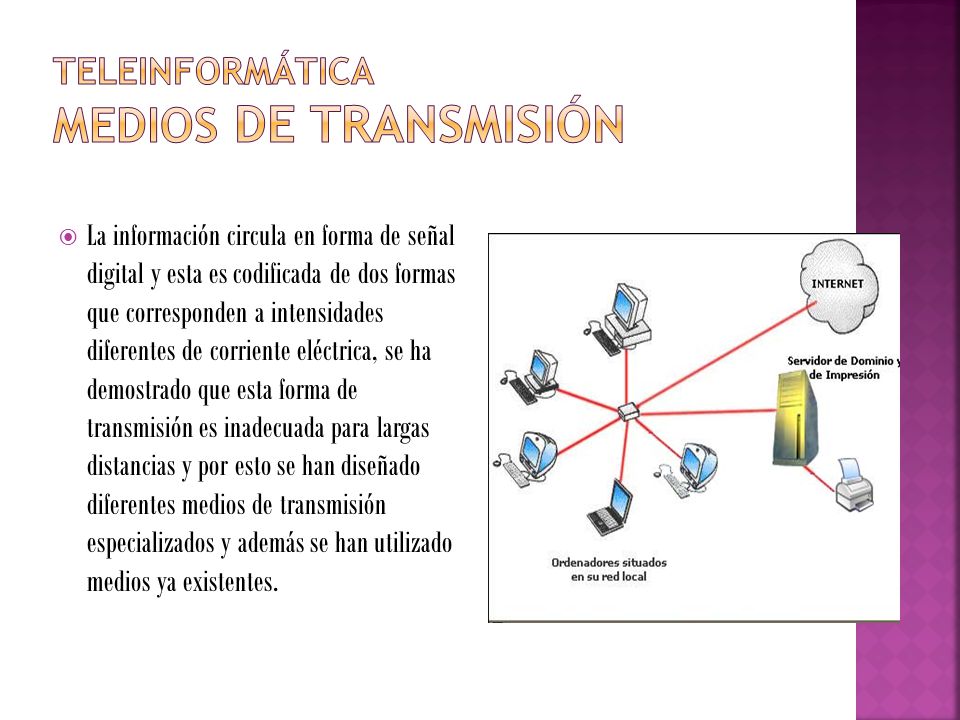

8 Teleinformática Medios de Transmisión
La información circula en forma de señal digital y esta es codificada de dos formas que corresponden a intensidades diferentes de corriente eléctrica, se ha demostrado que esta forma de transmisión es inadecuada para largas distancias y por esto se han diseñado diferentes medios de transmisión especializados y además se han utilizado medios ya existentes.

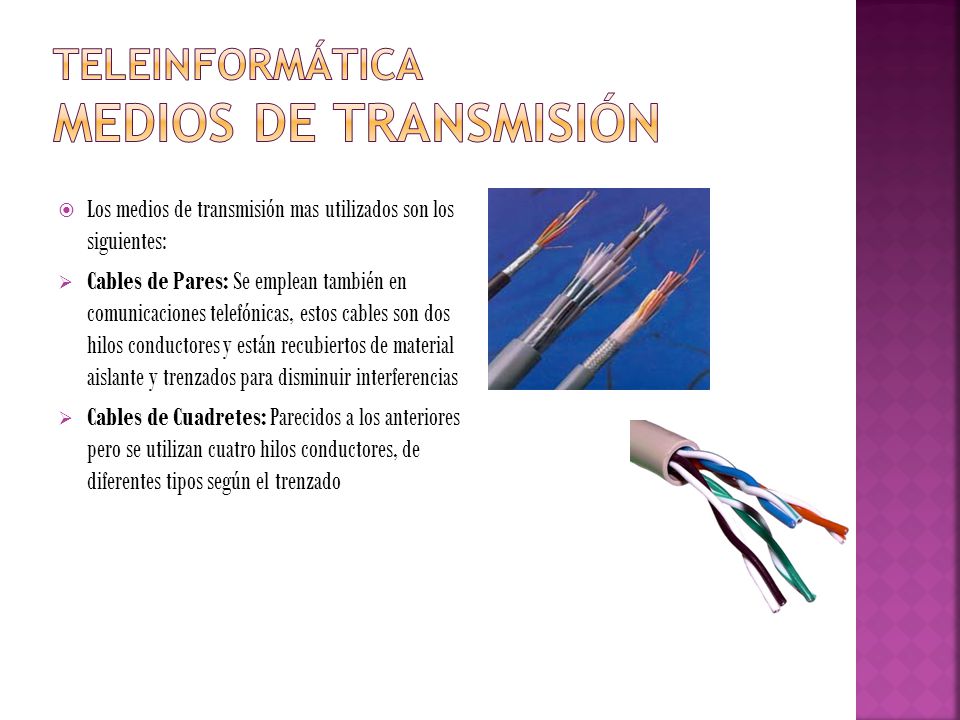

9 Teleinformática Medios de Transmisión
Los medios de transmisión mas utilizados son los siguientes: Cables de Pares: Se emplean también en comunicaciones telefónicas, estos cables son dos hilos conductores y están recubiertos de material aislante y trenzados para disminuir interferencias Cables de Cuadretes: Parecidos a los anteriores pero se utilizan cuatro hilos conductores, de diferentes tipos según el trenzado

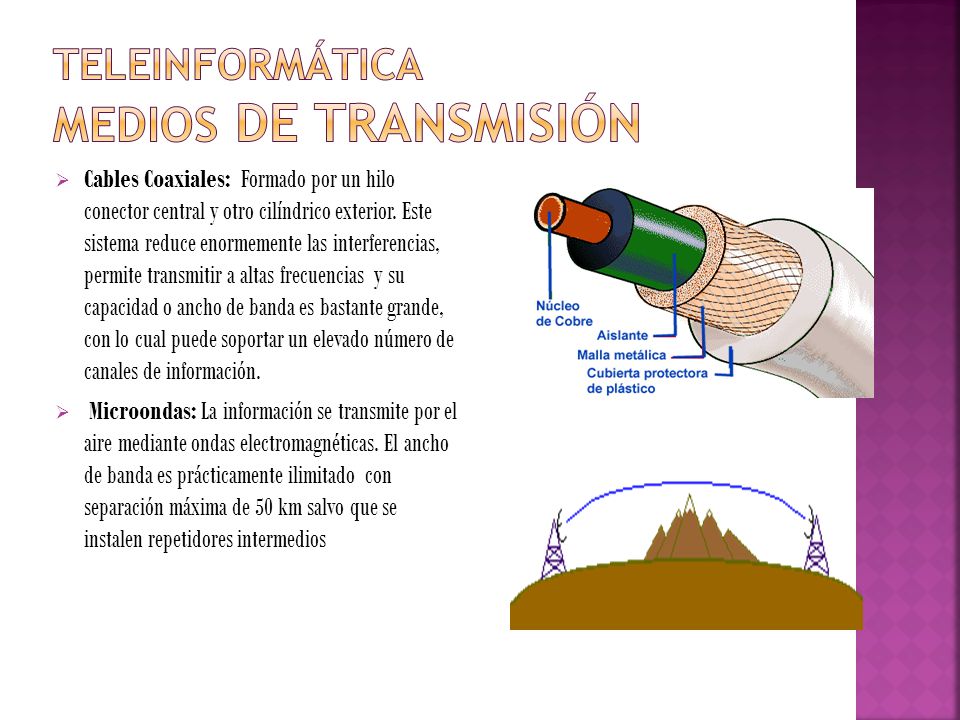

10 Teleinformática Medios de Transmisión
Cables Coaxiales: Formado por un hilo conector central y otro cilíndrico exterior. Este sistema reduce enormemente las interferencias, permite transmitir a altas frecuencias y su capacidad o ancho de banda es bastante grande, con lo cual puede soportar un elevado número de canales de información. Microondas: La información se transmite por el aire mediante ondas electromagnéticas. El ancho de banda es prácticamente ilimitado con separación máxima de 50 km salvo que se instalen repetidores intermedios

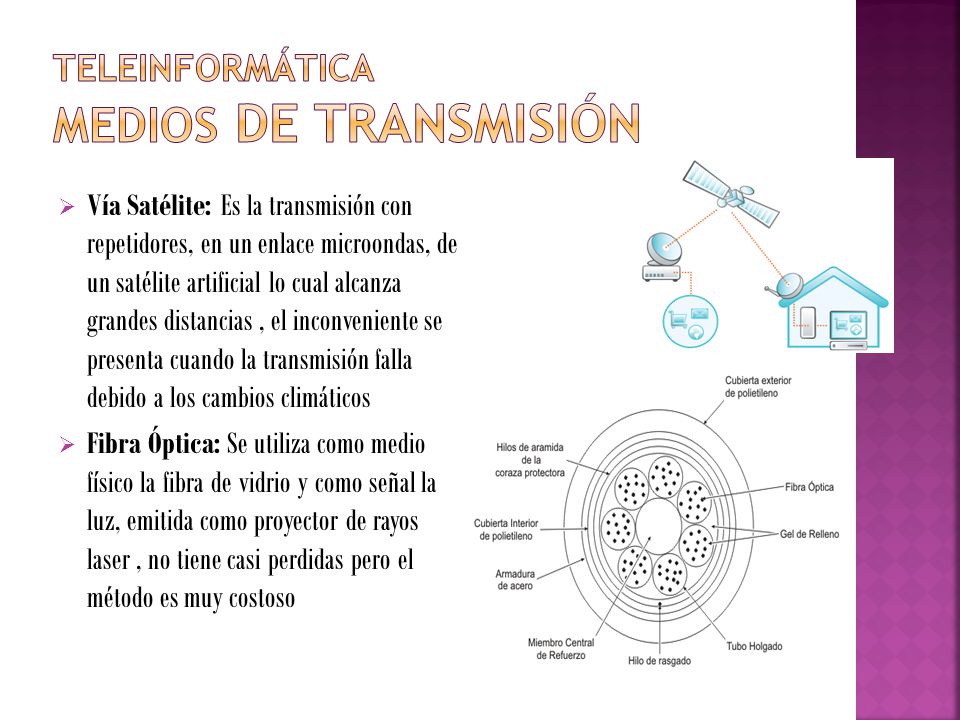

11 Teleinformática Medios de Transmisión
Vía Satélite: Es la transmisión con repetidores, en un enlace microondas, de un satélite artificial lo cual alcanza grandes distancias , el inconveniente se presenta cuando la transmisión falla debido a los cambios climáticos Fibra Óptica: Se utiliza como medio físico la fibra de vidrio y como señal la luz, emitida como proyector de rayos laser , no tiene casi perdidas pero el método es muy costoso

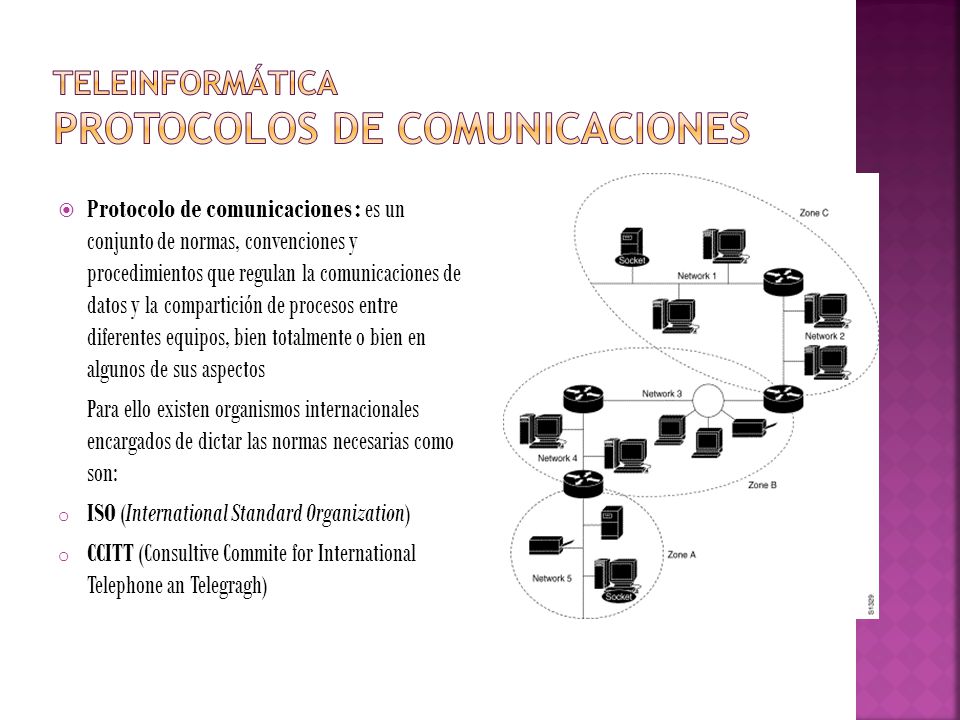

12 Teleinformática Protocolos de Comunicaciones
Protocolo de comunicaciones : es un conjunto de normas, convenciones y procedimientos que regulan la comunicaciones de datos y la compartición de procesos entre diferentes equipos, bien totalmente o bien en algunos de sus aspectos Para ello existen organismos internacionales encargados de dictar las normas necesarias como son: ISO (International Standard Organization) CCITT (Consultive Commite for International Telephone an Telegragh)

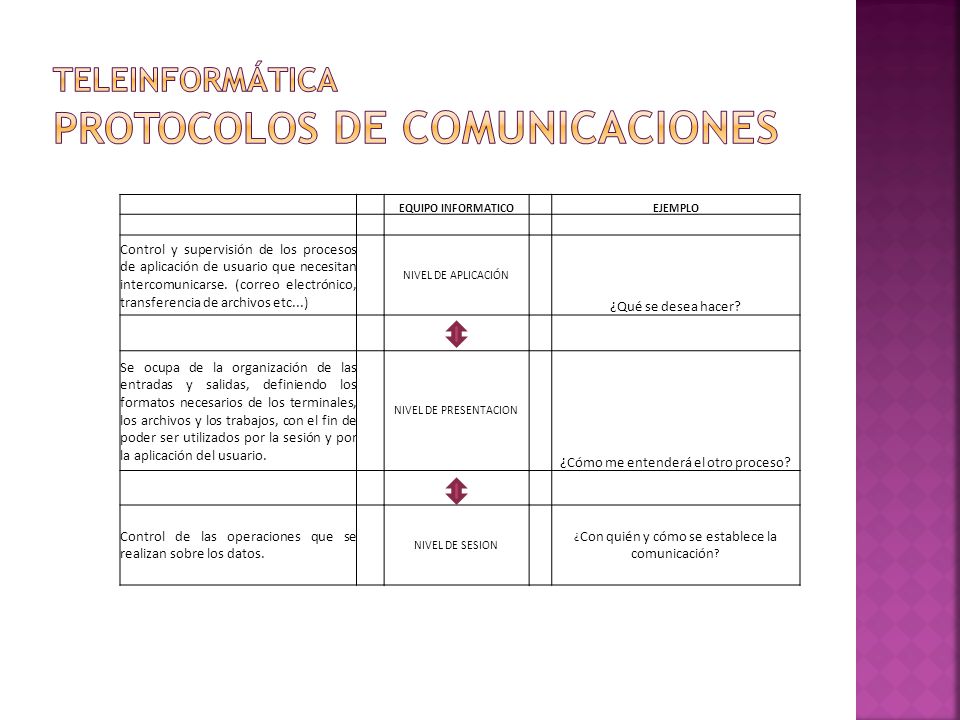

13 Teleinformática Protocolos de Comunicaciones
EQUIPO INFORMATICO EJEMPLO Control y supervisión de los procesos de aplicación de usuario que necesitan intercomunicarse. (correo electrónico, transferencia de archivos etc...) NIVEL DE APLICACIÓN ¿Qué se desea hacer? Se ocupa de la organización de las entradas y salidas, definiendo los formatos necesarios de los terminales, los archivos y los trabajos, con el fin de poder ser utilizados por la sesión y por la aplicación del usuario. NIVEL DE PRESENTACION ¿Cómo me entenderá el otro proceso? Control de las operaciones que se realizan sobre los datos. NIVEL DE SESION ¿Con quién y cómo se establece la comunicación?

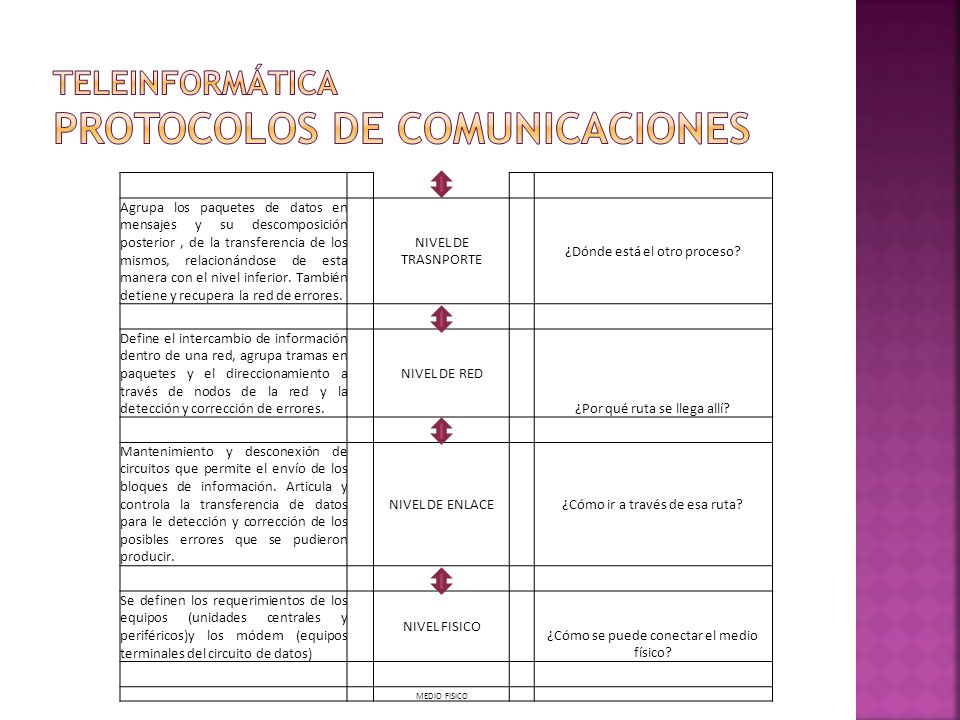

14 Teleinformática Protocolos de Comunicaciones
Agrupa los paquetes de datos en mensajes y su descomposición posterior , de la transferencia de los mismos, relacionándose de esta manera con el nivel inferior. También detiene y recupera la red de errores. NIVEL DE TRASNPORTE ¿Dónde está el otro proceso? Define el intercambio de información dentro de una red, agrupa tramas en paquetes y el direccionamiento a través de nodos de la red y la detección y corrección de errores. NIVEL DE RED ¿Por qué ruta se llega allí? Mantenimiento y desconexión de circuitos que permite el envío de los bloques de información. Articula y controla la transferencia de datos para le detección y corrección de los posibles errores que se pudieron producir. NIVEL DE ENLACE ¿Cómo ir a través de esa ruta? Se definen los requerimientos de los equipos (unidades centrales y periféricos)y los módem (equipos terminales del circuito de datos) NIVEL FISICO ¿Cómo se puede conectar el medio físico? MEDIO FISICO

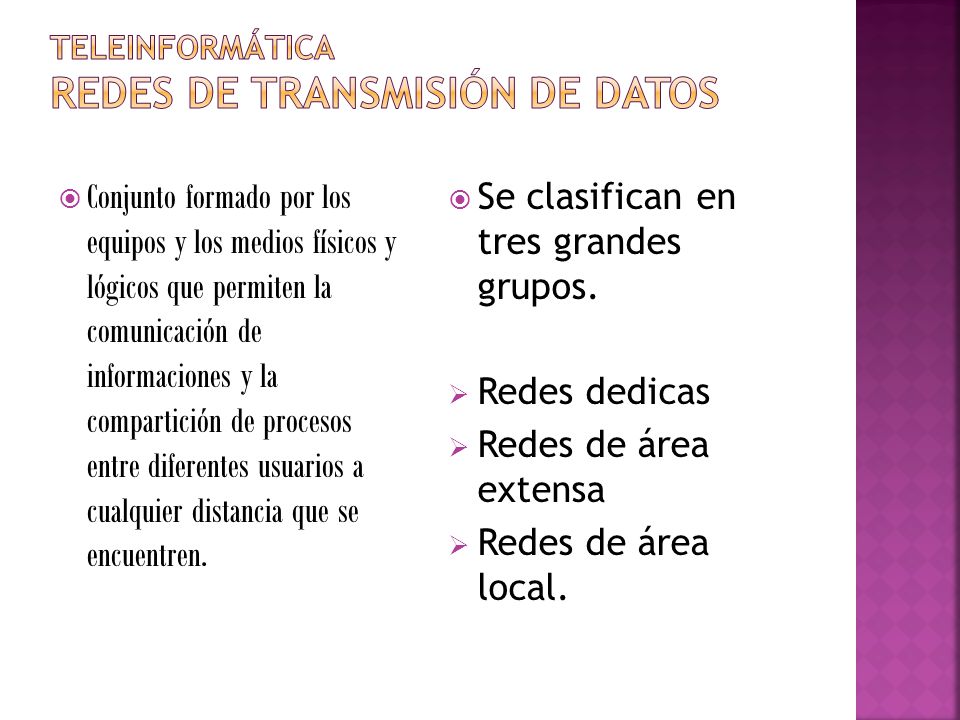

15 Teleinformática Redes de transmisión de datos
Conjunto formado por los equipos y los medios físicos y lógicos que permiten la comunicación de informaciones y la compartición de procesos entre diferentes usuarios a cualquier distancia que se encuentren. Se clasifican en tres grandes grupos. Redes dedicas Redes de área extensa Redes de área local.

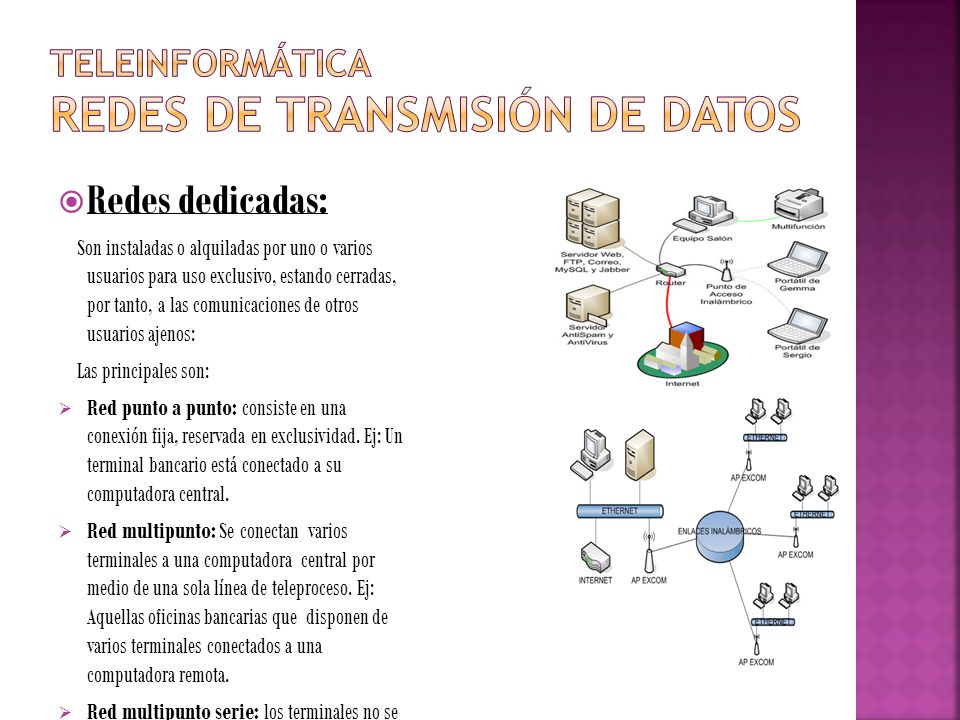

16 Teleinformática Redes de transmisión de datos
Redes dedicadas: Son instaladas o alquiladas por uno o varios usuarios para uso exclusivo, estando cerradas, por tanto, a las comunicaciones de otros usuarios ajenos: Las principales son: Red punto a punto: consiste en una conexión fija, reservada en exclusividad. Ej: Un terminal bancario está conectado a su computadora central. Red multipunto: Se conectan varios terminales a una computadora central por medio de una sola línea de teleproceso. Ej: Aquellas oficinas bancarias que disponen de varios terminales conectados a una computadora remota. Red multipunto serie: los terminales no se conectan a un concentrador de comunicaciones, sino entre ellos forman un lazo.

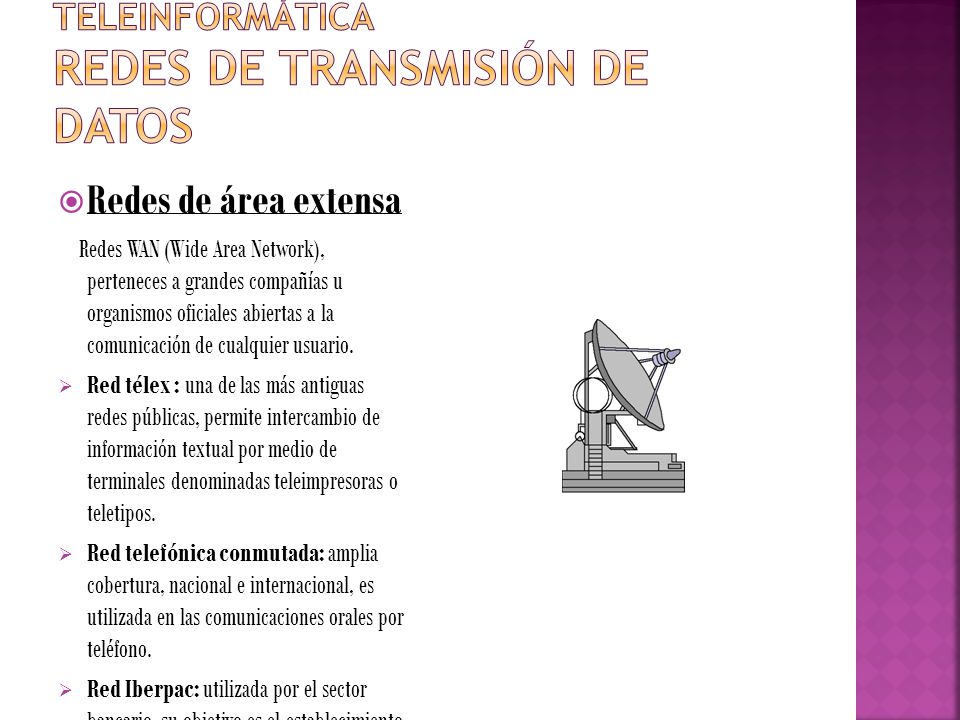

17 Teleinformática Redes de transmisión de datos
Redes de área extensa Redes WAN (Wide Area Network), perteneces a grandes compañías u organismos oficiales abiertas a la comunicación de cualquier usuario. Red télex : una de las más antiguas redes públicas, permite intercambio de información textual por medio de terminales denominadas teleimpresoras o teletipos. Red telefónica conmutada: amplia cobertura, nacional e internacional, es utilizada en las comunicaciones orales por teléfono. Red Iberpac: utilizada por el sector bancario, su objetivo es el establecimiento de una red nacional especializada en transmisión de datos.

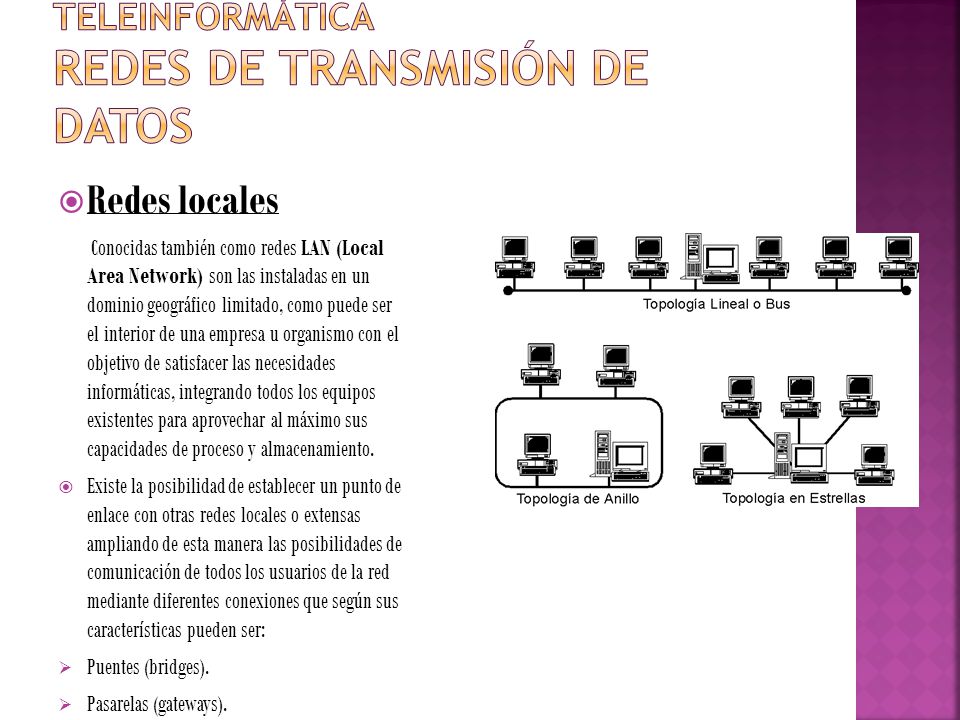

18 Teleinformática Redes de transmisión de datos
Redes locales Conocidas también como redes LAN (Local Area Network) son las instaladas en un dominio geográfico limitado, como puede ser el interior de una empresa u organismo con el objetivo de satisfacer las necesidades informáticas, integrando todos los equipos existentes para aprovechar al máximo sus capacidades de proceso y almacenamiento. Existe la posibilidad de establecer un punto de enlace con otras redes locales o extensas ampliando de esta manera las posibilidades de comunicación de todos los usuarios de la red mediante diferentes conexiones que según sus características pueden ser: Puentes (bridges). Pasarelas (gateways). Encaminadotes (rotures).

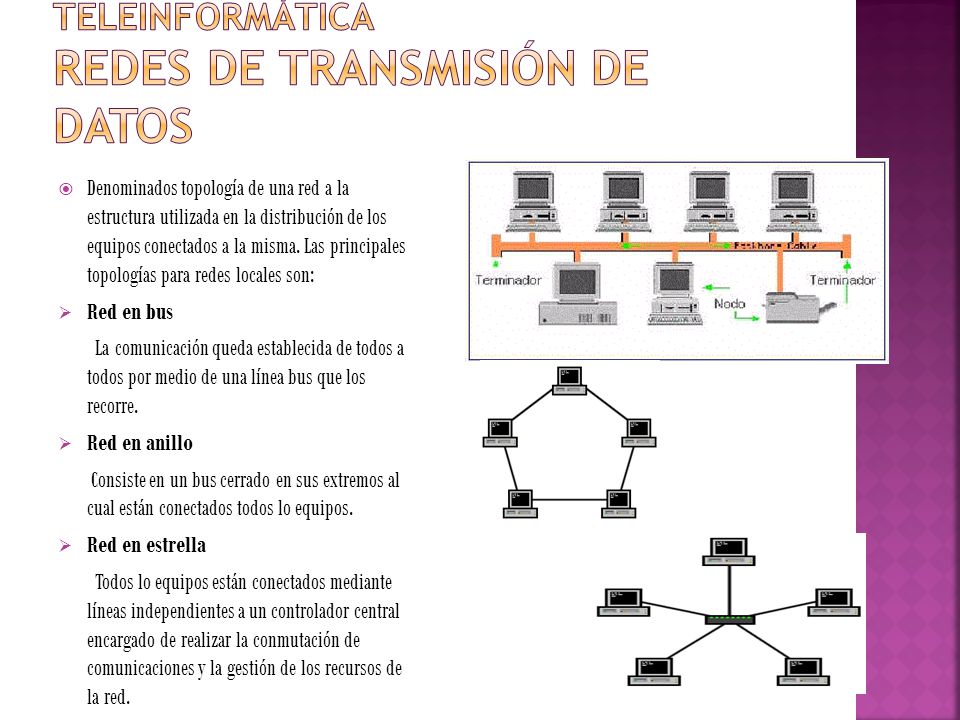

19 Teleinformática Redes de transmisión de datos
Denominados topología de una red a la estructura utilizada en la distribución de los equipos conectados a la misma. Las principales topologías para redes locales son: Red en bus La comunicación queda establecida de todos a todos por medio de una línea bus que los recorre. Red en anillo Consiste en un bus cerrado en sus extremos al cual están conectados todos lo equipos. Red en estrella Todos lo equipos están conectados mediante líneas independientes a un controlador central encargado de realizar la conmutación de comunicaciones y la gestión de los recursos de la red.

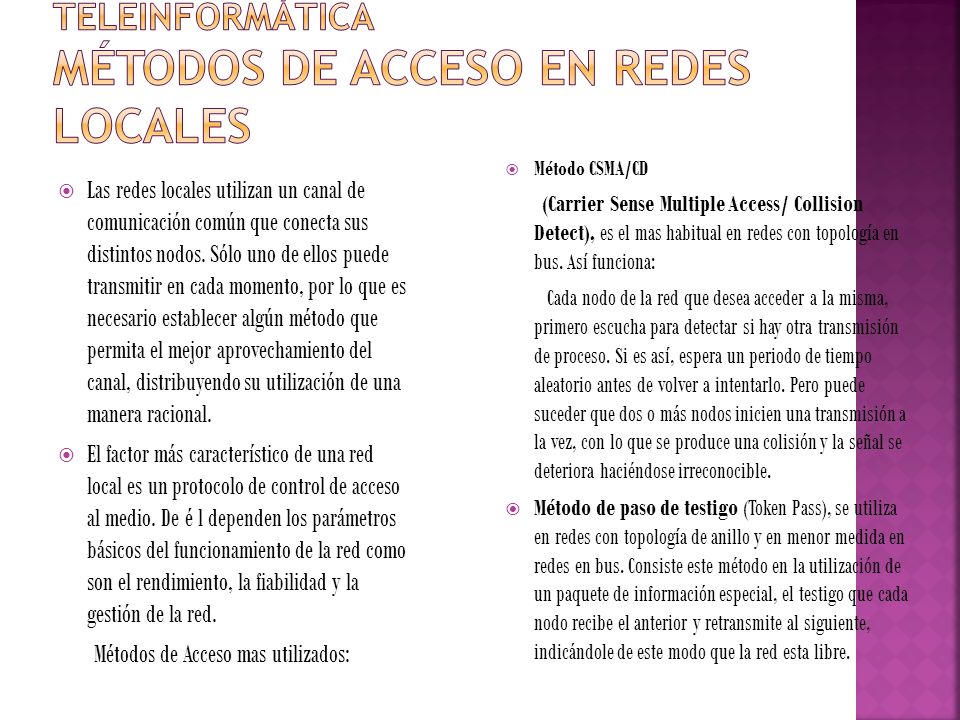

20 Teleinformática Métodos de Acceso en redes locales
Método CSMA/CD (Carrier Sense Multiple Access/ Collision Detect), es el mas habitual en redes con topología en bus. Así funciona: Cada nodo de la red que desea acceder a la misma, primero escucha para detectar si hay otra transmisión de proceso. Si es así, espera un periodo de tiempo aleatorio antes de volver a intentarlo. Pero puede suceder que dos o más nodos inicien una transmisión a la vez, con lo que se produce una colisión y la señal se deteriora haciéndose irreconocible. Método de paso de testigo (Token Pass), se utiliza en redes con topología de anillo y en menor medida en redes en bus. Consiste este método en la utilización de un paquete de información especial, el testigo que cada nodo recibe el anterior y retransmite al siguiente, indicándole de este modo que la red esta libre. Las redes locales utilizan un canal de comunicación común que conecta sus distintos nodos. Sólo uno de ellos puede transmitir en cada momento, por lo que es necesario establecer algún método que permita el mejor aprovechamiento del canal, distribuyendo su utilización de una manera racional. El factor más característico de una red local es un protocolo de control de acceso al medio. De é l dependen los parámetros básicos del funcionamiento de la red como son el rendimiento, la fiabilidad y la gestión de la red. Métodos de Acceso mas utilizados:

21 Teleinformática Servicios de valor añadido
Son servicio ofrecidos por distintas empresas u organismos a través de las redes de transmisión de datos, característicos por las siguientes propiedades: Están abierto a cualquier usuario Permiten conexión de equipos de diferentes características mediante los correspondientes interfaces. Proporciona un buen aprovechamiento de los recursos y una alta rentabilidad al ser utilizados por un gran número de usuarios. Son servicios relativamente económicos, estando determinado su coste, principalmente, por el uso que se hace de ellos.

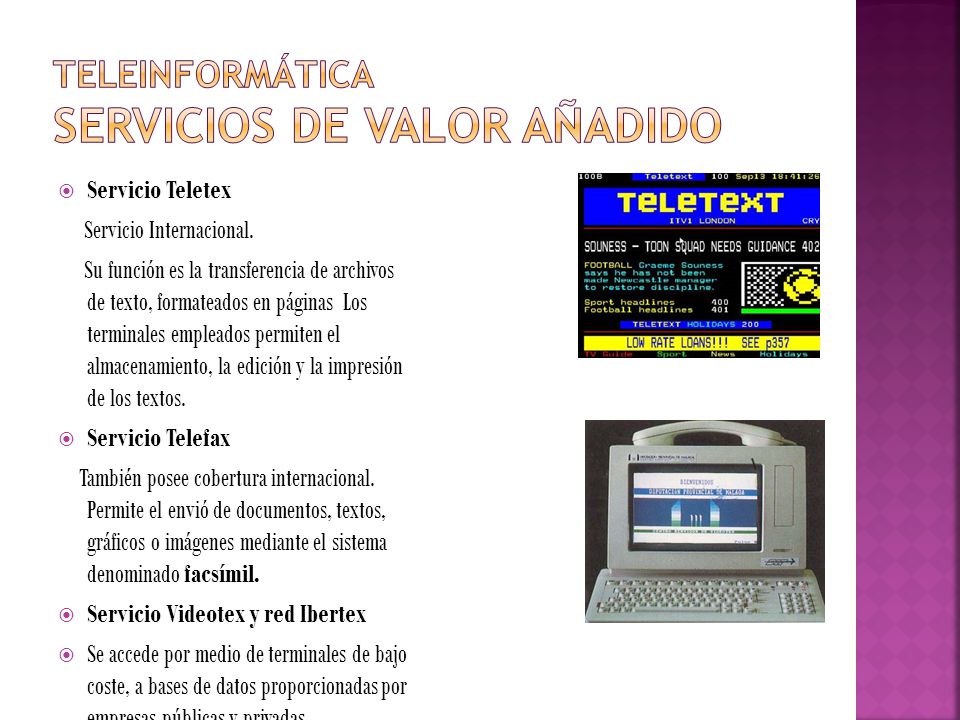

22 Teleinformática Servicios de valor añadido
Servicio Teletex Servicio Internacional. Su función es la transferencia de archivos de texto, formateados en páginas Los terminales empleados permiten el almacenamiento, la edición y la impresión de los textos. Servicio Telefax También posee cobertura internacional. Permite el envió de documentos, textos, gráficos o imágenes mediante el sistema denominado facsímil. Servicio Videotex y red Ibertex Se accede por medio de terminales de bajo coste, a bases de datos proporcionadas por empresas públicas y privadas.

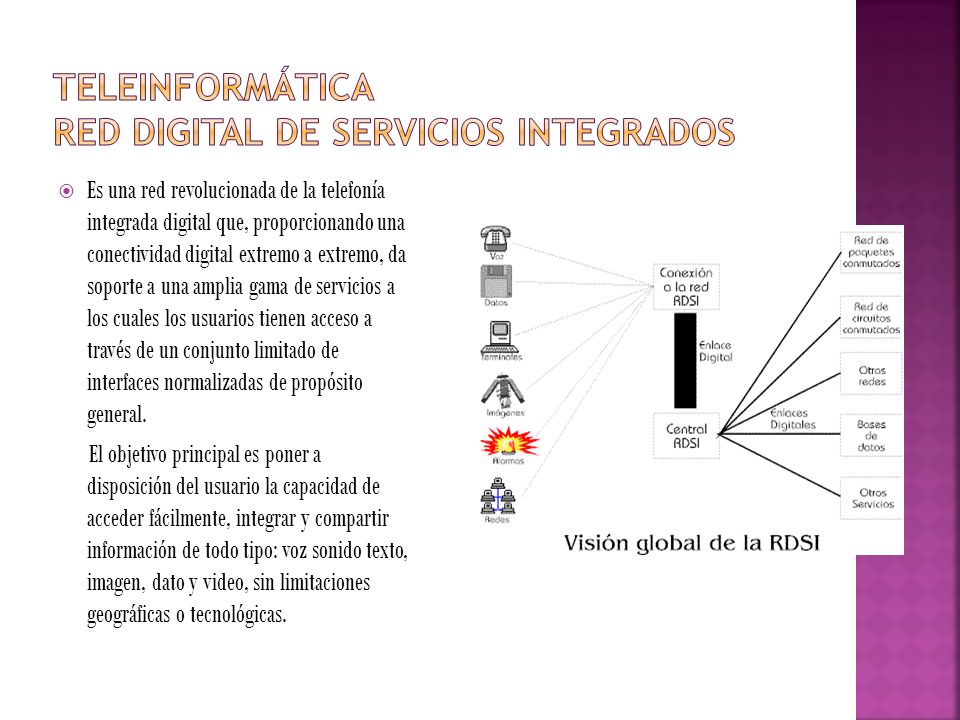

23 Teleinformática Red digital de servicios integrados
Es una red revolucionada de la telefonía integrada digital que, proporcionando una conectividad digital extremo a extremo, da soporte a una amplia gama de servicios a los cuales los usuarios tienen acceso a través de un conjunto limitado de interfaces normalizadas de propósito general. El objetivo principal es poner a disposición del usuario la capacidad de acceder fácilmente, integrar y compartir información de todo tipo: voz sonido texto, imagen, dato y video, sin limitaciones geográficas o tecnológicas.
