FENOMENOS ONDULATORIOS BIDIMENSIONALES

Presentación del tema: "FENOMENOS ONDULATORIOS BIDIMENSIONALES"— Transcripción de la presentación:

1 FENOMENOS ONDULATORIOS BIDIMENSIONALES

2 FENÓMENOS ONDULATORIOS

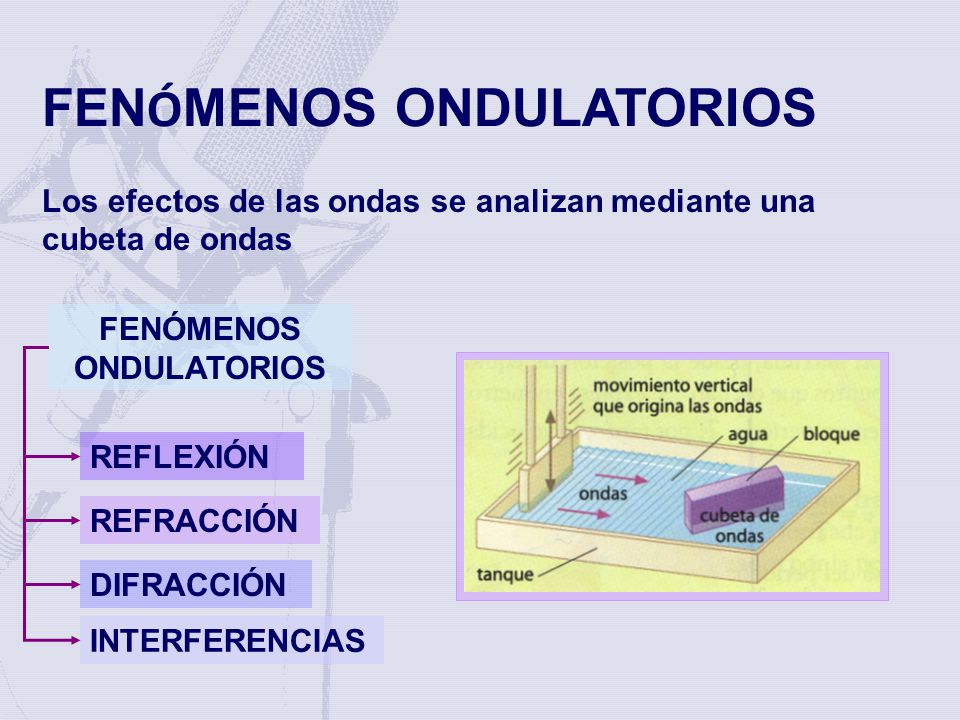

Los efectos de las ondas se analizan mediante una cubeta de ondas FENÓMENOS ONDULATORIOS REFLEXIÓN FENÓMENOS ONDULATORIOS Aunque definir qué es una onda es algo difícil, explicar qué hace y cómo se comporta resulta más sencillo. El método más adecuado para estudiar el comportamiento de los fenómenos ondulatorios consiste en utilizar una cubeta de ondas, en las que estas se propagan en la superficie del agua poco profunda. REFRACCIÓN DIFRACCIÓN INTERFERENCIAS

3 FENOMENOS ONDULATORIOS
REFLEXION Cuando una onda retorna al propio medio tras incidir sobre un obstáculo. Cambio brusco en la dirección de una onda, cuando choca contra una superficie.

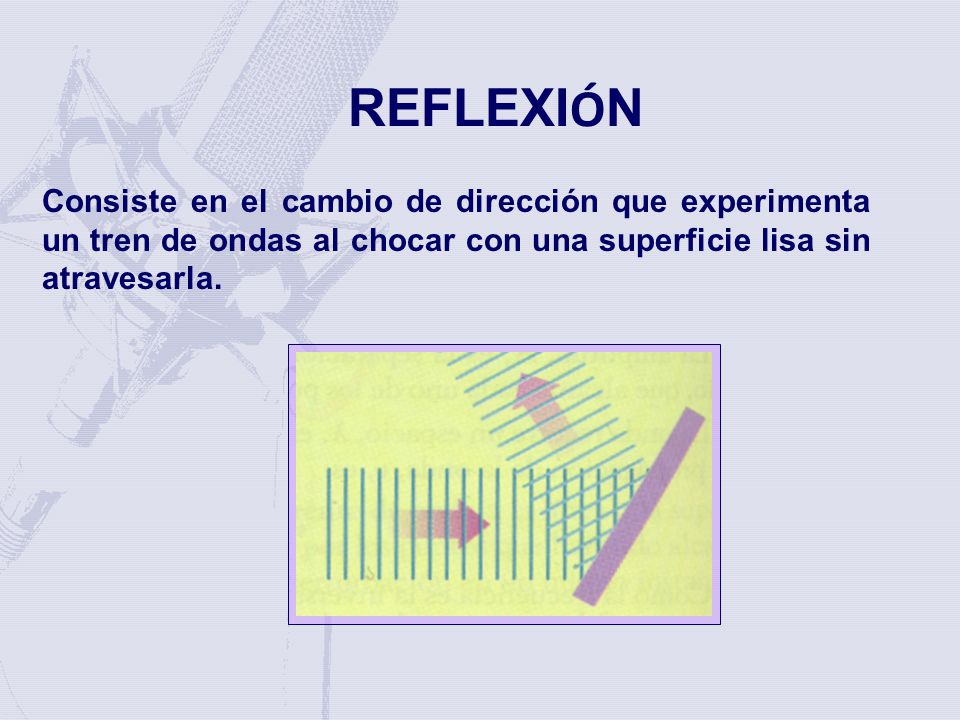

4 REFLEXIÓN Consiste en el cambio de dirección que experimenta un tren de ondas al chocar con una superficie lisa sin atravesarla. El fenómeno de la reflexión consiste en el cambio de dirección que experimenta un tren de ondas al chocar con una superficie lisa sin atravesarla.

5 REFRACCION Cuando una onda que viaja en un medio encuentra una frontera que lleva a otro medio, parte de la onda pasa al segundo medio.

6 DIFRACCION Es el fenómeno ondulatorio que se presenta cuando la onda pasa a través de un orificio de tamaño menor que la longitud de onda, cambiando su dirección; o cuando rodea algún obstáculo.

7 DIFRACCIÓN I Cuando al propagarse una onda se encuentra un obstáculo de bordes nítidos o una abertura, estos se convierten en centros emisores de nuevos frentes de ondas (ondas difractadas) Así, la onda bordea obstáculos y pasa por agujeros pequeños Posteriormente la onda incidente y la secundaria interfieren La difracción es el fenómeno que se produce cuando al propagarse una onda ésta encuentra un obstáculo de bordes nítidos o una abertura, estos se convierten en centros emisores de nuevos frentes de ondas (ondas difractadas) Así, la onda bordea obstáculos y pasa por agujeros pequeños Posteriormente la onda incidente y la secundaria interfieren

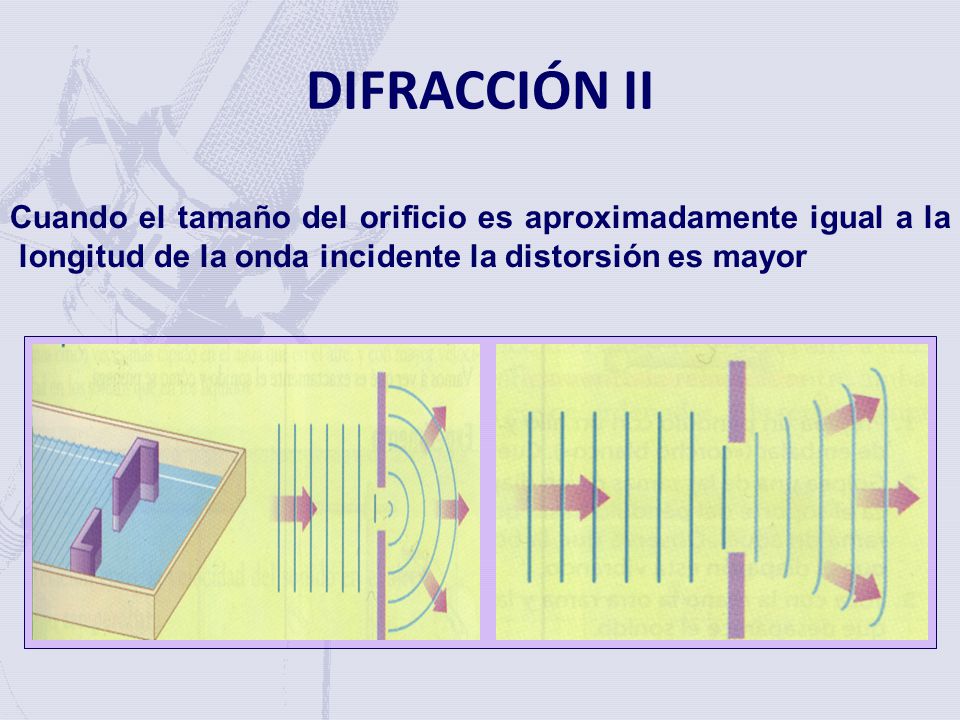

8 DIFRACCIÓN II Cuando el tamaño del orificio es aproximadamente igual a la longitud de la onda incidente la distorsión es mayor Coloca en la cubeta de ondas un obstáculo recto y liso con una rendija en medio. Las ondas se distorsionan cuando pasan a través de la rendija. Cuanto menor es el agujero, más se distorsionan las ondas. De hecho, este fenómeno se produce con mayor claridad cuando la anchura de la rendija es aproximadamente igual a la longitud de onda de las ondas.

9 DIFRACCIÓN II Coloca en la cubeta de ondas un obstáculo recto y liso con una rendija en medio. Las ondas se distorsionan cuando pasan a través de la rendija. Cuanto menor es el agujero, más se distorsionan las ondas. De hecho, este fenómeno se produce con mayor claridad cuando la anchura de la rendija es aproximadamente igual a la longitud de onda de las ondas.

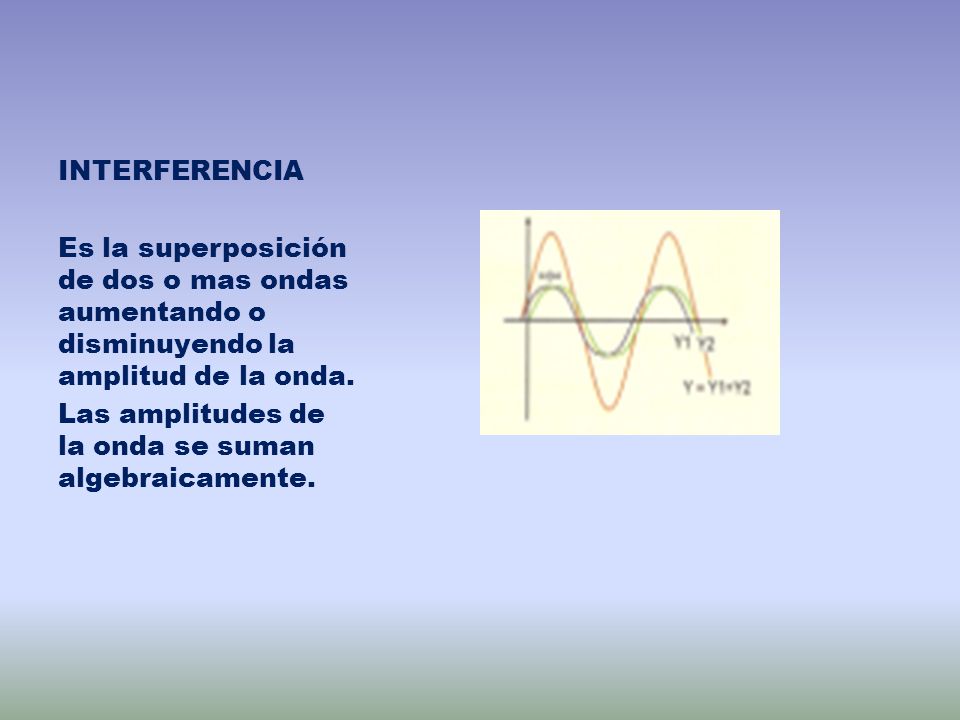

10 INTERFERENCIA Es la superposición de dos o mas ondas aumentando o disminuyendo la amplitud de la onda. Las amplitudes de la onda se suman algebraicamente.

11 INTERFERENCIA Encuentro en un punto del espacio de dos o más movimientos ondulatorios que se propagan por el mismo medio. Se llama interferencia al encuentro en un punto del espacio de dos o más movimientos ondulatorios que se propagan por el mismo medio. Dos conjuntos de ondas pueden pasar a través del mismo punto sin que el uno afecte al otro (conservan la forma después del cruce, típico de los movimientos ondulatorios) Si dos series idénticas de ondas se superponen, puede o bien se refuercen o que se anulen entre ellas, dependiendo si están en fase o en oposición de fase.
