Tema 4 LA RADIO Y LA TELEVISIÓN.

Presentación del tema: "Tema 4 LA RADIO Y LA TELEVISIÓN."— Transcripción de la presentación:

1 Tema 4 LA RADIO Y LA TELEVISIÓN

2 LA RADIO

3 HISTORIA DE LA RADIO - Bases Teóricas:
- James Clerk Maxwell (1865): Bases teóricas de las ondas electromagnéticas - Heinrich Rudolf Hertz (1888):evidencia experimental de las ondas Pioneros de la radio: Aleksandr Stepanovich Popov en Rusia y Estados Unidos Guillermo Marconi en Gran Bretaña Nikola Tesla en USA Ferdinand Braun en Alemania 1896: Popov trasmite el primer mensaje telegráfico entre dos edificios de la Universidad de San Petersburgo, situados a 250 m. Texto: “HEINRICH HERTZ” : Nikola Tesla (Missouri, USA) inventa algunos elementos clave usados en los sistemas de radio. Sin embargo, la patente de Tesla por la invención de la radio fue concedida en USA a Marconi, aunque después de morir Tesla, se aceptó su patente. Era tarde. 1899: Marconi comunica por telégrafo Francia y Gran Bretaña. 1901: Transmisión de señales de lado a lado del Océano Atlántico.

4 Tesla demonstrating wireless transmissions during his high frequency and potential lecture of After continued research, Tesla gave the fundamentals of radio in 1893.

5 HISTORIA DE LA RADIO (cont.)
- 1906: Lee de Forest inventa el tubo de vacío, que mejora la cobertura y la calidad de la transmisión. - 1909: Premio Nobel a Guillermo Marconi y Ferdinand Braun por sus “contribuciones al desarrollo de la telegrafía sin hilos” - Nochebuena de 1906: Reginal Fessenden transmite desde la costa de Massachussets (USA) a un barco la primera radiodifusión de audio de la historia: Tocó “Noche de paz” con el violín y leyó un pasaje de la Biblia. - 1920, Argentina: Primeras transmisiones por radio para entretenimiento - 1923: Primeras emisiones radiofónicas en España (Radio Ibérica de Madrid) - 1947, USA: Invención del transistor. Reducción de tamaño de los receptores y aumento de la calidad de la señal.

6 LA RADIO DIFUSIÓN: MEDIOS DE EMISIÓN
DISTINTOS MEDIOS DE DIFUSIÓN: - Difusión analógica terrestre. - Difusión vía satélite: aumenta su cobertura potencial. - Difusión vía cable: su difusión se deberá a criterios comerciales. - Radio por Internet (Web Cast): radiodifusión a través de página web. Desvinculación geográfica de la cobertura. - Difusión digital terrestre: en actual configuración. Permitirá mayor calidad y nuevos servicios.

7 LA RADIO DIFUSIÓN: MEDIOS DE EMISIÓN
Antenas para difusión analógica terrestre

8 LA RADIO DIFUSIÓN: MEDIOS DE EMISIÓN
Difusión vía satélite

9 LA RADIO DIFUSIÓN: BANDAS DE EMISIÓN
MODALIDADES DE BANDA DE EMISIÓN: - Onda Larga (LW – Long Wave): Navegación aérea y marítima. - Onda Media (OM – AM – MW – Medium Wave): calidad media, limitación a 6 canales por dial, cobertura amplia, recepción en movimiento sin detrimento de la calidad. - Frecuencia Modulada (FM): presenta alta calidad, emisión en mono y estéreo, entre 25 y 30 canales por dial con cobertura local, recepción con problemas en movimiento. - Onda Corta (OC – SW – Short Wave): no afecta al mercado de radiodifusión nacional.

10 LA RADIO DIFUSIÓN: BANDAS DE EMISIÓN
¿El móvil? ¡Qué Miedo! 10 Km 10m 1Km 100m 3m 30 kHz 30 MHz 3 MHz 300 kHz 100 MHz Longitud de onda Frecuencia Onda larga LW 50 – 300 kHz Onda Media OM – MW 500kHz – 1.7 MHz Onda Corta SW MHz Frec. Modulada FM 88 – 108 MHz TV - VHF Longitud de onda Frecuencia 3 Km 300m 30m 3m 30cm 3cm 100 kHz 1 MHz 10 MHz 100 MHz 1 GHz 10 GHz Radio AM Radio FM TV-VHF TV-UHF Horno Microondas TELÉFONOS MÓVILES

11 LA RADIO DIFUSIÓN: BANDAS DE EMISIÓN
AM: Modulación de la onda en amplitud Modular: “Mezclar” dos señales de diferente frecuencia. Una señal portadora de alta frecuencia ( kHz) La señal de audio que lleva la información del sonido (baja frecuencia 20 Hz a 20 kHz) A partir de la amplitud de la señal mezclada se puede recuperar la forma de la onda de audio. Este tipo de modulación se suele utilizar en frecuencias de Onda Media y Onda Corta.

12 LA RADIO DIFUSIÓN: AMPLITUD MODULADA
Onda portadora Señal de audio Señal emitida por la antena

13 LA RADIO DIFUSIÓN: FRECUENCIA MODULADA
Frecuencia Modulada (FM): La información de la señal de audio no se transmite como variaciones de la amplitud de la señal portadora, sino como variaciones de la frecuencia. Este tipo de emisión es más resistente al ruido y la interferencia. Frecuencia de la señal portadora: MHz. Por ejemplo, supongamos que se desea transmitir esta señal: Frec. alta Frec. baja Frec. media Señal grande: frecuencia alta Señal pequeña: frecuencia baja

14 LA RADIO DIFUSIÓN: FRECUENCIA MODULADA
Onda portadora Señal de audio Frec. alta Frec. baja Señal emitida por la antena

15 LA RADIO DIFUSIÓN: MODULADACIÓN DIGITAL
Modulación digital de amplitud Modulación BFSK: frecuencias de marca (fm) y espacio (fs) Binary Frequency Shift Keying Modulator

16 LA RADIO DIFUSIÓN: MODULADACIÓN DIGITAL
Modulador BFSK: tiempos y frecuencias

17 MERCADO DE LA RADIODIFUSIÓN
Octubre 2007 – Ocupación del espectro FM por emisoras privadas Número de emisoras de radio de FM 5 10 15 20 25 Frecuencia (MHz) 87.5 108 100 90 95 105

18 MERCADO DE LA RADIODIFUSIÓN
Ordenación estatal de la actividad Planificación y gestión del espectro Regulación de la actividad de Radiodifusión

19 MERCADO DE LA RADIODIFUSIÓN
Sistemas de gestión: - Gestión directa por el estado: Ente Público RTVE, titular de RNE - Gestión directa por las Comunidades Autónomas. Análogo al esquema de gestión estatal. - Gestión indirecta mediante concesión administrativa: a través del correspondiente contrato de concesión para la prestación del servicio pactado.

20 TECNOLOGÍA RDS RDS: RADIO DATA SYSTEM – SISTEMA DE DATOS DE RADIO
Problema que trata de resolver: El aumento del número de frecuencias en FM puede hacer cada vez más difícil sintonizar una emisora determinada Su desarrollo comenzó en 1987. Es una técnica que añade información adicional no audible a la emisión de programas de radio analógica en FM. 1. Sintonía automática en los receptores de FM-RDS 2. Presentación de datos en la pantalla del receptor 3. Recepción automática de anuncios de tráfico, EON 4. Permite la transmisión de otras aplicaciones: dGPS, TMC...

21 TECNOLOGÍA RDS 1. Sintonía automática en los receptores de FM-RDS
- Entre los datos incluidos en una señal FM-RDS, difundida desde un determinado Centro Emisor, se encuentran las frecuencias de los Centros Emisores próximos pertenecientes a la misma cadena. - A partir de esta lista de Frecuencias Alternativas (AF), los receptores de modo automático sintonizan la frecuencia que, transmitiendo el mismo programa, se recibe con mayor calidad.

22 TECNOLOGÍA RDS 2. Presentación de datos en la pantalla del receptor
A) Nombre del programa (PS): Muestra el nombre que se utiliza para identificar la emisora, mediante un máximo de 8 caracteres alfanuméricos. En el caso de Radio Clásica la información mostrada es B) Tipo de programa (PTY) Muchos receptores muestran el tipo de programa que está transmitiendo la emisora. Existe una clasificación de 31 tipos, desde noticias, deportes, música clásica hasta indicación de alarma. Muchos receptores permiten buscar las emisoras utilizando como filtro esta información. Para activar esta función en el receptor, se debe pulsar la tecla PTY C) Fecha y hora (CT). La precisión de la hora transmitida suele tener un error máximo de 0,5 segundos. D) Radio Texto (RT). Los receptores estacionarios disponen de una pantalla de presentación de datos. Es posible transmitir mensajes de texto de una longitud máxima de 64 caracteres alfanuméricos.

23 TECNOLOGÍA RDS 3. Recepción automática de anuncios de tráfico
Los receptores de FM-RDS incluyen la función de recepción automática de informaciones de tráfico. El radioyente puede preparar su receptor para dar prioridad a dicha información, activando la función “TA”. Con el receptor en “standby”, con el volumen bajo o escuchando el cassette o CD, el receptor “saltará” a la emisora previamente sintonizada cuando ésta incluya en su programa un mensaje de tráfico. Además, si el receptor incorpora el sistema EON (“Enhanced Other Networks”), es posible recibir automáticamente los anuncios de tráfico de todos los programas de la misma cadena de emisoras.

24 TECNOLOGÍA RDS 4. Permite la transmisión de otras aplicaciones: dGPS, TMC... dGPS: GPS diferencial El sistema de posicionamiento global (GPS) podría contener disponibilidad selectiva (errores inducidos). Los errores pueden ser corregidos si se referencian los datos con respecto a un punto geográfico concreto. Esta corrección diferencial se transmite por RNE, a través de las emisiones de Radio Clásica. Permite que la precisión de un emplazamiento, determinada mediante un receptor dGPS, se reduzca de los ± 100 m hasta valores inferiores a 1 m, dependiendo del tipo de receptor utilizado.

25 TECNOLOGÍA RDS 4. Permite la transmisión de otras aplicaciones: dGPS, TMC... TMC: Traffic Message Channel Canal de Mensajes de Tráfico Proporciona al conductor de un vehículo los datos necesarios para que su GPS le ayude a tomar una alternativa para evitar incidentes de tráfico. Este sistema está disponible en muchos países de Europa y la información se puede recibir en la lengua que desee el usuario. En España lo utiliza RNE.

26 DATOS QUE SE TRANSMITEN:
TECNOLOGÍA RDS 4. Permite la transmisión de otras aplicaciones: dGPS, TMC... ¿Cómo funciona el TMC? DATOS QUE SE TRANSMITEN: Evento: Detalle de la situación y su adversidad Localización: Dónde ocurre el evento. Para facilitar la información, la DGT ha construido una tabla de 7763 localizaciones pre-definidas en toda España, identificadas por un código. Dirección: Sentido de circulación al que afecta el evento. Extensión: Longitud del problema de tráfico (tramo de carretera afectado).

27 Localización secundaria Localización primaria
TECNOLOGÍA RDS 4. Permite la transmisión de otras aplicaciones: dGPS, TMC... Ejemplo de información transmitida por TMC : Dirección positiva Localización secundaria pre-definida Localización primaria ACCIDENTE Atasco de tráfico Ejemplo de visualización en GPS:

28 LA RADIO DIGITAL TECNOLOGÍA DAB
Digital Audio Broadcasting (DAB): Radiodifusión de audio digital. Es una tecnología en desarrollo que, en un futuro próximo puede cambiar. Se trata de un sistema robusto para receptores tanto portátiles como de uso doméstico. La emisión en DAB multiplica la capacidad de emitir canales usando el mismo espectro. Los canales (emisoras) se agrupan en “múltiplex”. Cada múltiplex agrupa 6 emisoras. Se trataría de que la calidad de audición en DAB fuera similar a la de un CD. Sin embargo, no es realmente así. Para poder enviar una gran cantidad de programas es necesario de alguna forma reducir la calidad de los mismos. Para ello, se elimina información que el oído no puede oír, manteniendo una calidad suficiente para un “oído medio” y que a un “oído experto” le cueste trabajo distinguir del original. Se emite un “contenedor” (múltiplex) de información, con información sobre su contenido, que permite al receptor conocer y seleccionar cualquiera de los programas.

29 LA RADIO DIGITAL. TECNOLOGÍA DAB
En la actualidad existen tres múltiplex nacionales: Cope Digital Intereconomía Radio 1 Radio 5 Radio Marca El Mundo Múltiplex MF-1 Madrid - canal 9D Barcelona - canal 10A Onda Cero Radio Quiero Radio Onda Rambla Punto Radio Ser Digital Radio España Múltiplex MF-2 Madrid - canal 8A Barcelona - canal 8A Radio 1 Radio Clásica Radio 3 Radio 5 Comeradisa Grupo Godó Múltiplex FU-E Madrid - Barcelona canal 11B El Gobierno Español tiene la competencia para las concesiones de los programas en los tres múltiplex nacionales. A cada comunidad autónoma se le han asignado dos múltiplex con 6 programas en cada uno de ellos, de los cuales la propia autonomía podría reservarse hasta 3 programas, y los otros 3 asignarlos a concesionarios. También se han planificado múltiplex para la radio local, pero no para localidades, sino para comarcas.

30 LA RADIO DIGITAL. TECNOLOGÍA DAB
Inconvenientes para una rápida implantación: - Elevado índice de penetración del servicio analógico. - Obliga al cambio del parque de receptores a precios elevados. - Se está implantando un nuevo standard, el DAB+. Aunque inicialmente no es compatible con DAB, los receptores DAB pueden ser reprogramados.

31 LA RADIO DIGITAL. TECNOLOGÍA DAB
Cobertura de los programas de radio digital (DAB) de RNE

32 LA RADIO DIGITAL. TECNOLOGÍA DAB
Países en los que existe emisión DAB/DAB+/DMB en el mundo DMB: Digital Multimedia Broadcasting

33 RADIO POR INTERNET Radio por Internet (Web Cast): radiodifusión a través de página web. Desvinculación geográfica de la cobertura. “Cualquiera” puede tener su propia emisora de radio, lo que no es posible para emisiones radioeléctricas. Pueden ser programas emitidos en directo, o grabados previamente. - Podcast: creación de archivos de sonido que pueden descargarse desde internet. Pod: cápsula; Cast: emisión

34 EMISORAS EN VALLADOLID
Cadena 100 Valladolid - 88,5 Mhz Cadena Dial Valladolid - 100,4 Mhz Kiss FM Valladolid - 99,4 Mhz M80 Radio Valladolid 98,1 Mhz Onda Cero Radio Valladolid - 105,2 Mhz RNE - Radio 1 - Valladolid - 97,3 Mhz RNE - Radio 3 - Valladolid - 92,2 Mhz RNE - Radio 5 - Valladolid - 95,1 Mhz RNE - Radio Clasica - Valladolid - 93,1 Mhz 40 Principales Valladolid - 90,9 Mhz RNE - Radio 1 - Valladolid Khz RNE - Radio 5 - Valladolid Khz

35

36

37 TELEVISIÓN TECNOLOGÍAS Y MERCADOS
Se experimentó por primera vez en Alemania: Paul Nipkow (1880). Con dispositivos electrónicos en 1925 (C. Francis Jenkins en EEUU y J.L. Baird en Inglaterra. Radio Corporation of America (RCA) anunció un sistema de TV desarrollado por Vladimir K. Zworykin. Emisión comercial Blanco y Negro de TV en 1941 en EEUU. En 1949 pruebas de TV en color y en 1953 emisiones comerciales en EEUU.

38 TECNOLOGÍAS Y MERCADOS
TELEVISIÓN TECNOLOGÍAS Y MERCADOS Modalidades de emisión de TV - Televisión en abierto analógica. - Televisión de pago analógica. - Televisión de pago digital. - Televisión digital terrestre (TDT).

39 TECNOLOGÍAS Y MERCADOS
TELEVISIÓN TECNOLOGÍAS Y MERCADOS Distintos medios de transporte - Televisión terrestre. - Televisión por cable. - Televisión por satélite. - Televisión por otros medios: Internet, ADSL, etc.

40 TECNOLOGÍAS Y MERCADOS Estación de Bola del Mundo - Navacerrada
TELEVISIÓN TECNOLOGÍAS Y MERCADOS Estación de Bola del Mundo - Navacerrada

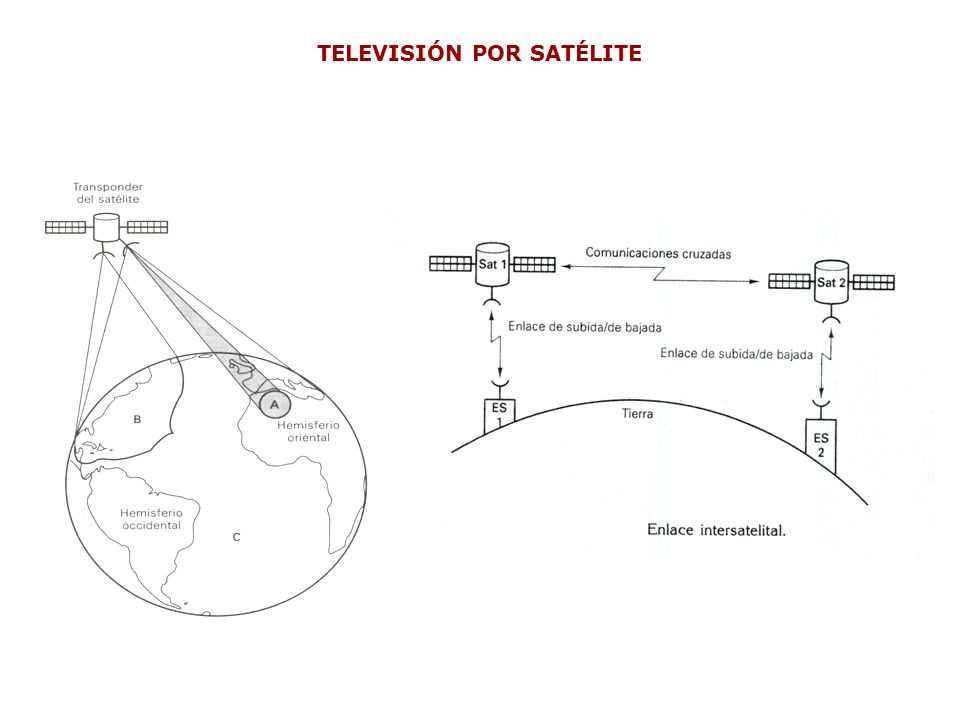

41 TELEVISIÓN POR SATÉLITE
La Luna primer satélite pasivo (reflector): servicio de transmisión entre Washington D.C. y Hawai. Rusia (1957): Sputnik I primer satélite activo. Información telemétrica. EEUU (1963): AT&T lanzó el Telstar II. Fue usado para transmisiones de teléfono, TV y datos.

42 TELEVISIÓN POR SATÉLITE

43 España tercer país que opta a la introducción a corto plazo de la TDT.
TELEVISIÓN DIGITAL Los servicios de TVD comenzaron vía satélite en Resultados espectaculares en Francia: tres plataformas y un millón de abonados. La difusión terrestre arrancó en el Reino Unido (1998) y Suecia (1999). España tercer país que opta a la introducción a corto plazo de la TDT. Es independiente de su medio de transmisión: Satélite, Cable, terrestre (TDT), internet Apagón analógico: 3 abril 2010

44 TDT - TELEVISIÓN DIGITAL TERRESTRE
Características de la TDT Mayor inmunidad a las interferencias Mejora de la calidad de imagen y sonido. Elevada resolución: permite un mayor realismo. Formato panorámico 16:9 (actual 4:3). Sonido multicanal con calidad de DVD.

45 TDT - TELEVISIÓN DIGITAL TERRESTRE
Características de la TDT (cont.) Recepción en el hogar sencilla y poco costosa Incrementa el nº de programas (se multiplica por 5)

46 TDT - TELEVISIÓN DIGITAL TERRESTRE
Características de la TDT (cont.) Convergencia Televisión – PC (Ordenador – internet) Permite servicios en abierto y servicios de pago. Permite implementar Servicios Interactivos Avanzados

47 TDT - TELEVISIÓN DIGITAL TERRESTRE
TV analógica: Un programa por canal. Teletexto como servicio interactivo TDT: Hasta 4 programas por canal. MHP-Java como servicios interactivos Estándar de TV interactiva: MHP: Multimedia Home Platform – Plataforma Multimedia en el Hogar

48 TDT - TELEVISIÓN DIGITAL TERRESTRE
Interactividad

49 TDT - TELEVISIÓN DIGITAL TERRESTRE Tipos de servicios Interactivos:
Interactividad Tipos de servicios Interactivos: – Según su sincronización con el contenido audiovisual • Con sincronización: Anuncios interactivos, concursos con participación del espectador. • Sin sincronización: Servicios informativos, banca on-line, T-Administración. – Según la utilización de canal de retorno • Sin retorno: Informativos, con interactividad limitada: El tiempo, noticias, mensajes de emergencia etc. • Con retorno: T-Administración, T-Commerce, todo tipo de servicios transaccionales, y de información personalizada.

50 TDT - TELEVISIÓN DIGITAL TERRESTRE
Interactividad

51 TDT - TELEVISIÓN DIGITAL TERRESTRE
La TDT como puerta de entrada a la SI (Sociedad de la Información) Determinados grupos de usuarios, con unas necesidades específicas no van a necesitar Internet cuando se implanten efectivamente la mayoría de los servicios de la TDT >> Ventajas sociológicas Las personas están muy habituadas a utilizar la televisión, no así los ordenadores. Existen muchos grupos de población que no saben ni quieren aprender a manejar un ordenador >> Ventajas tecnológicas Desde el punto de vista técnico, el mantenimiento del hardware de la televisión digital es más sencillo. >> Ventajas económicas El hardware necesario para recibir la señal digital y poder acceder a los servicios interactivos es más barato que un ordenador personal.

52 TDT - TELEVISIÓN DIGITAL TERRESTRE
Mapa de cobertura de la TDT en España en 2008 Se espera que alcance al 90% de la población a finales de año

53 TDT - TELEVISIÓN DIGITAL TERRESTRE

54 ... y el sistema GPS

55 INTRODUCCIÓN En la antigüedad, los fenicios fueron los primeros navegantes que se alejaron de las costas adentrándose en el mar abierto con sus embarcaciones. Para no perder el rumbo en las travesías por el Mar Mediterráneo en los viajes que hacían entre Egipto y la isla de Creta se guiaban de día por el Sol y de noche por la Estrella Polar. A partir del siglo XII se comenzó a utilizar la brújula o compás magnético para orientarse en las travesías por mar. Por otra parte Cristóbal Colón empleó en 1492 un nuevo instrumento inventado en aquella época para ayuda a la navegación: el astrolabio. astrolabio Años después surgió el sextante, instrumento de navegación más preciso que el astrolabio, pero que durante mucho tiempo estuvo limitado a determinar solamente la latitud, una de las dos coordenadas necesarias para establecer un punto sobre la Tierra o en el mar.

56 CÓMO CONOCER DÓNDE ESTAMOS SITUADOS. LATITUD Y LONGITUD
Líneas de Latitud o Paralelos: El de mayor diámetro es el Ecuador. Otros paralelos importantes: Trópico de Cáncer, Trópico de Capricornio, Círculo Glacial Ártico Círculo Glacial Antártico. La latitud de un punto de la tierra se mide en grados a partir del Ecuador. En el Polo, el ángulo es de 90 grados. Líneas de Longitud o Meridianos: Líneas perpendiculares al Ecuador que van del Polo Norte al Polo Sur. El más importante es el Meridiano de Greenwich. La longitud de un punto de la tierra se mide en grados a partir de este Meridiano. El Meridiano 180 grados es el opuesto al Meridiano de Greenwich, y se conoce como la “línea internacional de cambio de fecha”

57 CÓMO CONOCER DÓNDE ESTAMOS SITUADOS. TRIANGULACIÓN
El principio matemático de la triangulación permite establecer el punto sobre la Tierra sobre el cual estamos situados. Para ello será necesario conocer la distancia que nos separa de tres puntos de ubicación conocida y trazar tres círculos, cuyos radios (r) se corresponden con esas distancias.

58 CÓMO CONOCER DÓNDE ESTAMOS SITUADOS. TRIANGULACIÓN
El principio matemático de la triangulación permite establecer el punto sobre la Tierra sobre el cual estamos situados. Para ello será necesario conocer la distancia que nos separa de tres puntos de ubicación conocida y trazar tres círculos, cuyos radios (r) se corresponden con esas distancias.

59 INICIOS DEL SISTEMA GPS
- 1959: Lanzamiento del satélite espacial estadounidense Vanguard, que puso de manifiesto que la transmisión de señales de radio desde el espacio podría servir para orientarnos y situarnos en la superficie terrestre o, a la inversa, localizar un punto cualquiera en la Tierra. - 1993: El Departamento de Defensa de los Estados Unidos de América, puso en funcionamiento un sistema de localización por satélite conocido por las siglas en inglés GPS (Global Positioning System – Sistema de Posicionamiento Global). Al principio se programaron errores de cálculo en las transmisiones de los satélites GPS para limitarlo solamente a la actividad militar que sí contaba con decodificadores para interpretar correctamente las señales. A partir de mayo de 2000 el sistema GPS se utiliza ampliamente en muchas actividades de la vida civil. - Este sistema permite conocer la posición y la altura a la nos encontramos situados en cualquier punto de la Tierra en todo momento, ya sea que estemos situados en un punto fijo sin desplazarnos, e incluso en movimiento, tanto de día como de noche.

60 COMPOSICIÓN DEL SISTEMA GPS
El sistema GPS consta de tres partes principales: los satélites, los receptores y el control terrestre. SATÉLITES El sistema se compone de 24 satélites distribuidos en seis órbitas polares diferentes, situadas a km kilómetros de la Tierra. Cada satélite la circunvala dos veces cada 24 horas. Satélites: Tamaño: 5 metros, 860 kg. Energía: células solares. Equipados con un reloj atómico de cesio (atrasa 1 segundo cada años) Dentro del campo visual de cualquier receptor GPS siempre hay por lo menos 8 satélites presentes. Necesita al menos 4 para operar correctamente

61 CONTROL TERRESTRE DE LOS SATÉLITES
COMPOSICIÓN DEL SISTEMA GPS RECEPTORES GPS Los receptores GPS detectan, decodifican y procesan las señales que reciben de los satélites para determinar el punto donde se encuentran situados. Son de dos tipos: Portátiles: pueden ser tan pequeños como algunos teléfonos móviles. Fijos: se instalan en automóviles o coches, embarcaciones, aviones, trenes, etc. CONTROL TERRESTRE DE LOS SATÉLITES Las Estaciones de control de los satélites rastrean su trayectoria orbital e introducen las correcciones necesarias a las señales de radio que transmiten hacia la Tierra. Correcciones: Distorsión que provoca la ionosfera en la recepción de las señales, los ligeros cambios que introducen en las órbitas la atracción de la luna y el sol, etc.

62 ¿CÓMO FUNCIONA EL GPS? Un GPS debe determinar con el mínimo error la latitud, longitud y altura de cualquier punto de la tierra. Su funcionamiento se basa en el principio de la triangulación. Para calcular la posición, el GPS debe conocer con precisión la distancia que lo separa de los satélites. ¿Cómo mide un GPS la distancia a un satélite? El satélite emite una señal de radiofrecuencia. El GPS debe calcular el tiempo que tarda en recibir esta señal. Para ello, es necesario que los relojes del satélite y del GPS estén perfectamente sincronizados. Una vez conocido el tiempo: distancia = (velocidad de la luz) x (tiempo) Problemas: Las ondas viajan por la atmósfera, no por el vacío, y eso modifica su velocidad Condiciones atmosféricas, etc. El GPS posee complejos modelos matemáticos para corregir estas desviaciones. Con ello, da la posición con un margen de error entre 60 y 100 metros.

63 ¿CÓMO ORIENTARSE CON EL GPS?
Los receptores GPS actuales guardan en memoria la información digitalizada de mapas, planos de calles de ciudades, red de carreteras, etc. Una vez conocidas las coordenadas de nuestra posición el GPS nos puede indicar el camino para ir de un sitio a otro. También es posible memorizar rutas a pie en el campo para poder repetirlas posteriormente. La información de carreteras, mapas, etc., debe ser actualizada periódicamente para poder aprovechar todas las prestaciones. GPS DIFERENCIAL El GPS Diferencial introduce una mayor exactitud en el sistema. Consiste en una información adicional procedente de una estación terrestre situada en un lugar cercano y reconocido por el receptor. Esta información complementaria permite corregir las inexactitudes que se puedan introducir en las señales que el receptor recibe de los satélites. El margen de error de un receptor GPS normal puede estar entre los 60 y los 100 metros de diferencia. El GPS diferencial puede reducir este error a menos de 1 metro.

64 OTROS SISTEMAS ALTERNATIVOS DE POSICIONAMIENTO
GLONASS (GLObal NAvigation Satellite System) – Rusia Usado casi exclusivamente en aplicaciones militares. 24 satélites a metros de altura. Cubre el 97% de la superficie terrestre. GALILEO: Unión Europea Será de uso civil, y no está controlado por un solo país, sino por todos los países que integran la Unión Europea. Se desarrolló para evitar la dependencia con GPS y GLONASS. Se espera que esté disponible en 2011. Será mucho más preciso que los otros sistemas, debido a la tecnología de satélites de nueva generación, y los sistemas de control. El margen de error será de 10 metros.

65

66

67

68

69 TDT - TELEVISIÓN DIGITAL TERRESTRE
Interactividad La TV Digital permite el envío de datos y aplicaciones informáticas a través del servicio, como si se tratará de otro canal de TV • La utilización de un receptor con capacidad de proceso, permite la ejecución de programas y aplicaciones informáticas, que posibilitan la interactividad con el espectador y la disponibilidad en el receptor de servicios On-line similares a los de un PC. • La interacción entre usuario y el receptor se realiza a través del mando a distancia, y en el caso de modelos avanzados, de un teclado inalámbrico • Para facilitar el desarrollo y difusión de estas aplicaciones, el grupo DVB ha definido un estándar de Televisión Interactiva, el MHP – Multimedia Home Platform
