1 Presentado por: Fernando Pedraza Miguel garrido
Redes de computadoras Presentado por: Fernando Pedraza Miguel garrido

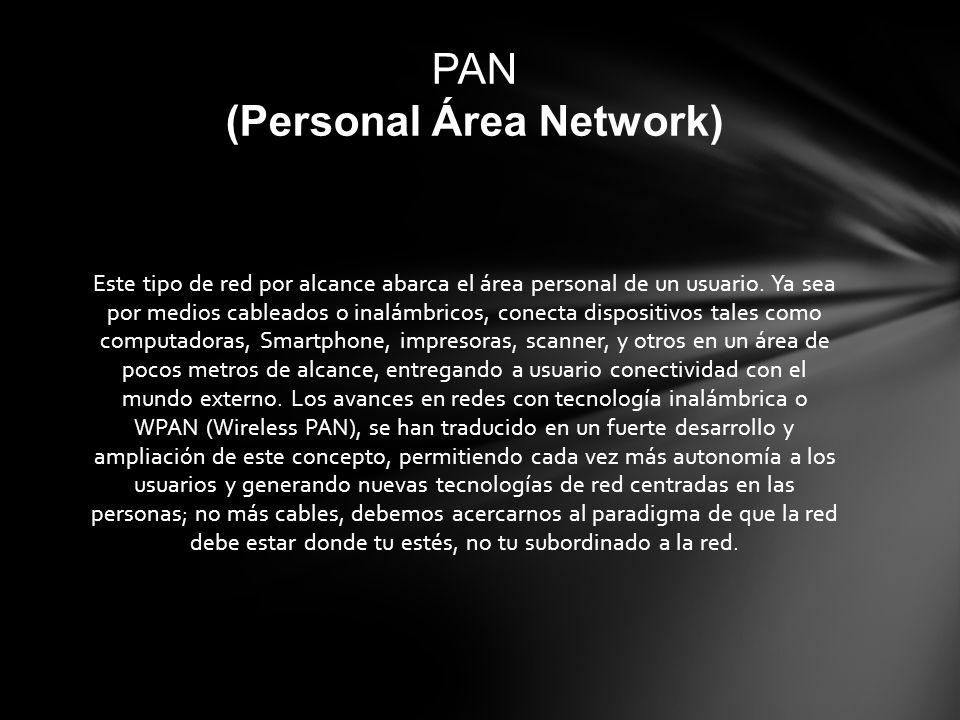

2 PAN (Personal Área Network)
Este tipo de red por alcance abarca el área personal de un usuario. Ya sea por medios cableados o inalámbricos, conecta dispositivos tales como computadoras, Smartphone, impresoras, scanner, y otros en un área de pocos metros de alcance, entregando a usuario conectividad con el mundo externo. Los avances en redes con tecnología inalámbrica o WPAN (Wireless PAN), se han traducido en un fuerte desarrollo y ampliación de este concepto, permitiendo cada vez más autonomía a los usuarios y generando nuevas tecnologías de red centradas en las personas; no más cables, debemos acercarnos al paradigma de que la red debe estar donde tu estés, no tu subordinado a la red.

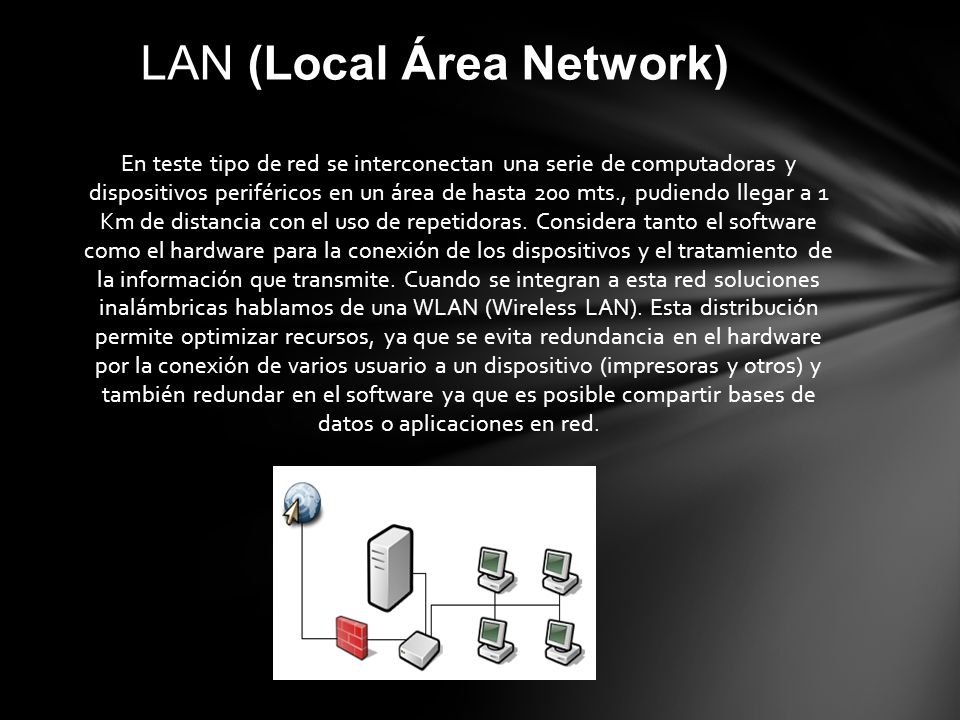

3 LAN (Local Área Network)
En teste tipo de red se interconectan una serie de computadoras y dispositivos periféricos en un área de hasta 200 mts., pudiendo llegar a 1 Km de distancia con el uso de repetidoras. Considera tanto el software como el hardware para la conexión de los dispositivos y el tratamiento de la información que transmite. Cuando se integran a esta red soluciones inalámbricas hablamos de una WLAN (Wireless LAN). Esta distribución permite optimizar recursos, ya que se evita redundancia en el hardware por la conexión de varios usuario a un dispositivo (impresoras y otros) y también redundar en el software ya que es posible compartir bases de datos o aplicaciones en red.

4 MAN (Metropolitan Área Network)
Una red MAN o de área metropolitana, corresponde a una red de Alta Velocidad (Banda Ancha), que abarca zonas extensas de cobertura dentro de una ciudad o municipio. Puede ser privada o pública; permite la integración de voz, datos, video, streaming como funcionalidades estables. Su estructura de transmisión permite llegar a velocidades de hasta 75 Mbps con pares de cobre y hasta 10 Gbps en el caso de fibra óptica. Si bien se basa en la misma tecnología de una LAN, la principal diferencia para clasificarla es que utiliza un proceso estándar para su funcionamiento (Norma IEEE).

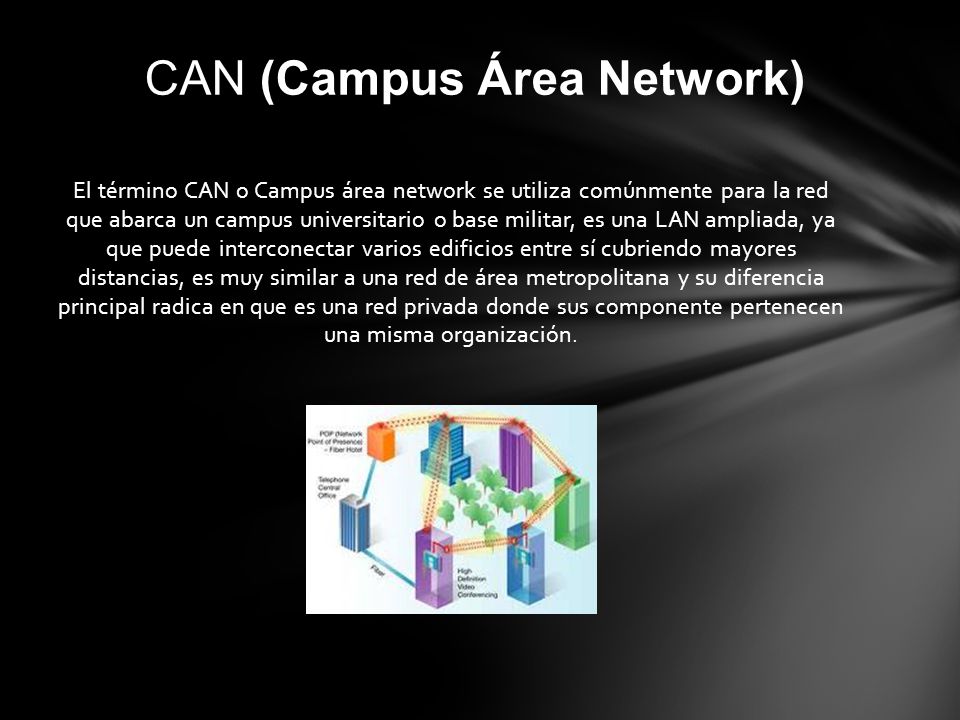

5 CAN (Campus Área Network)
El término CAN o Campus área network se utiliza comúnmente para la red que abarca un campus universitario o base militar, es una LAN ampliada, ya que puede interconectar varios edificios entre sí cubriendo mayores distancias, es muy similar a una red de área metropolitana y su diferencia principal radica en que es una red privada donde sus componente pertenecen una misma organización.

6 WAN ( Wide Área Network)
es un tipo de red de computadoras capaz de cubrir distancias desde unos 100km hasta unos 1000 km, dando el servicio a un país o un continente. Un ejemplo de este tipo de redes sería RedIRIS, Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros (sobre la distancia hay discusión posible). Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de Internet (ISP) para proveer de conexión a sus clientes. Hoy en día Internet proporciona WAN de alta velocidad, y la necesidad de redes privadas WAN se ha reducido drásticamente mientras que las VPN que utilizan cifrado y otras técnicas para hacer esa red dedicada aumentan continuamente.

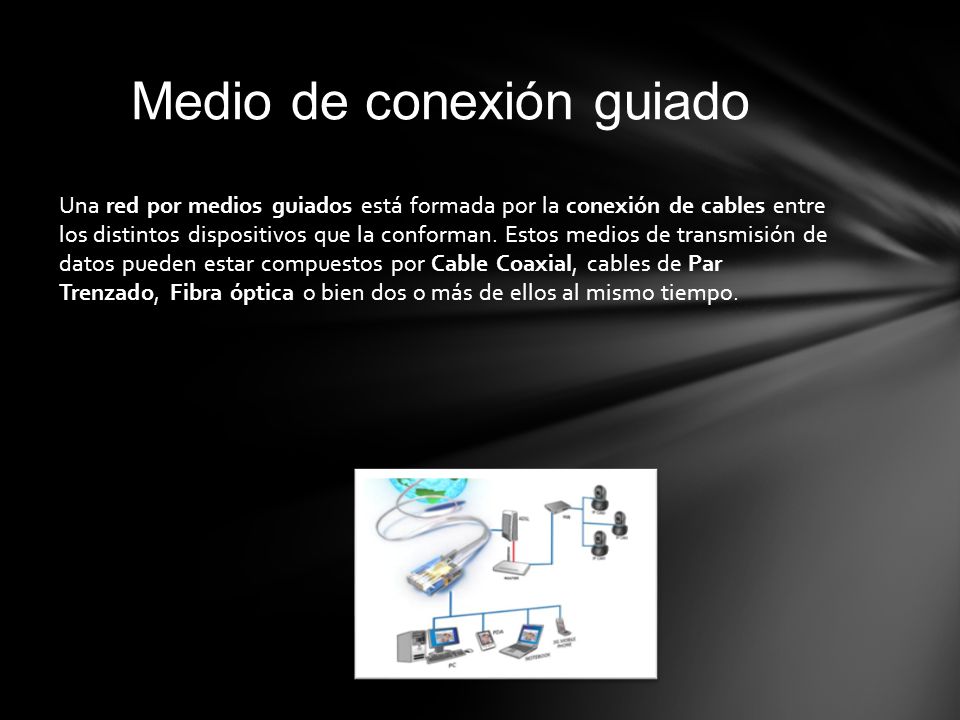

7 Medio de conexión guiado
Una red por medios guiados está formada por la conexión de cables entre los distintos dispositivos que la conforman. Estos medios de transmisión de datos pueden estar compuestos por Cable Coaxial, cables de Par Trenzado, Fibra óptica o bien dos o más de ellos al mismo tiempo.

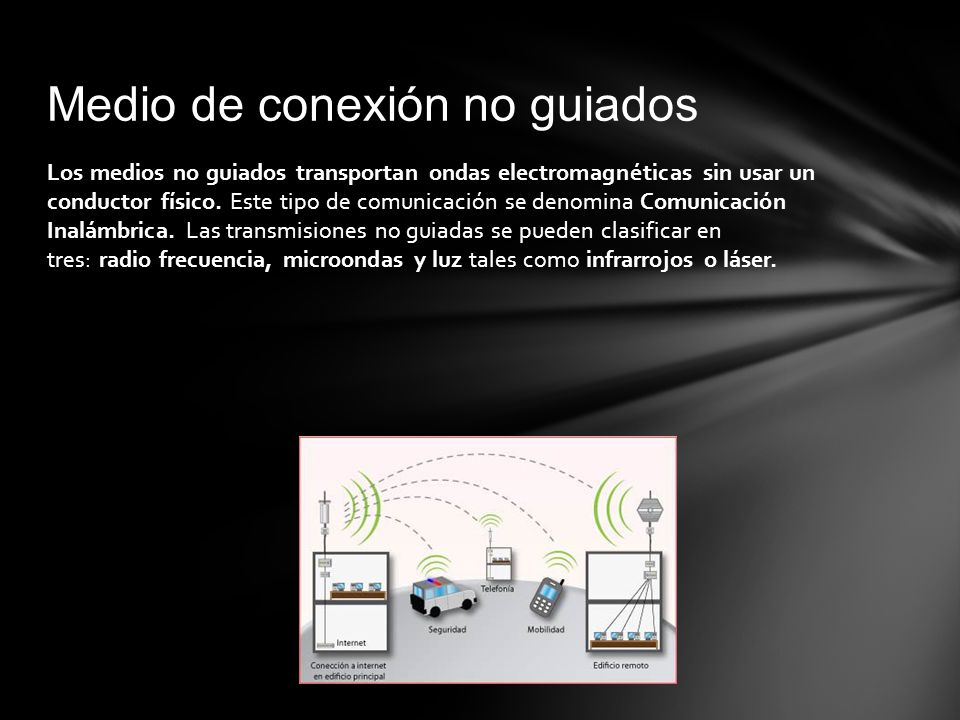

8 Medio de conexión no guiados
Los medios no guiados transportan ondas electromagnéticas sin usar un conductor físico. Este tipo de comunicación se denomina Comunicación Inalámbrica. Las transmisiones no guiadas se pueden clasificar en tres: radio frecuencia, microondas y luz tales como infrarrojos o láser.

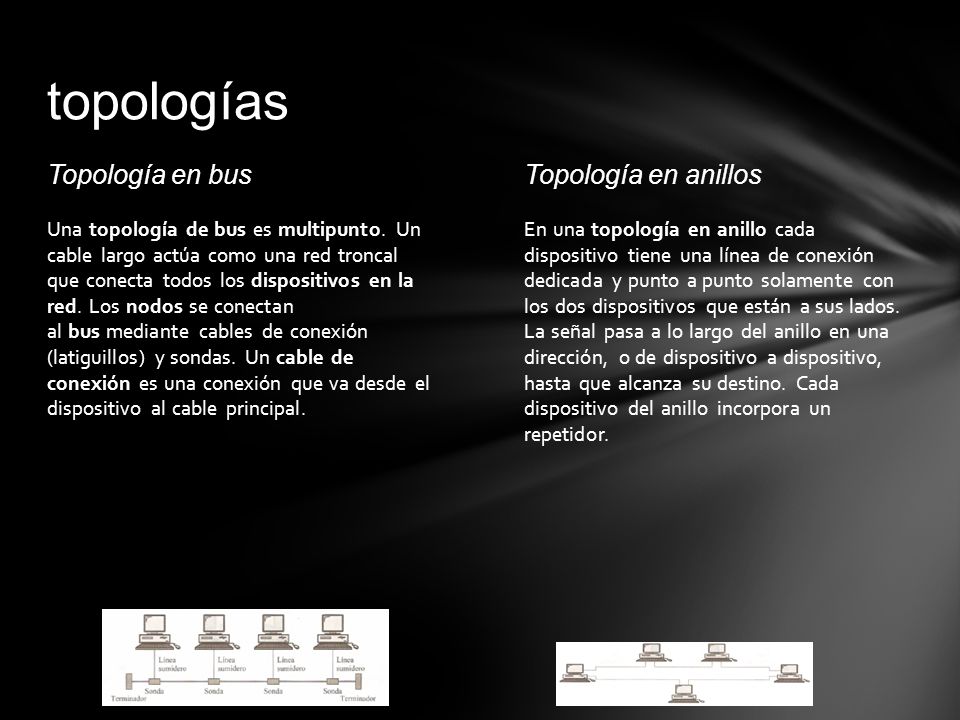

9 topologías Topología en bus Topología en anillos
Una topología de bus es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red. Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un cable de conexión es una conexión que va desde el dispositivo al cable principal.  En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor.

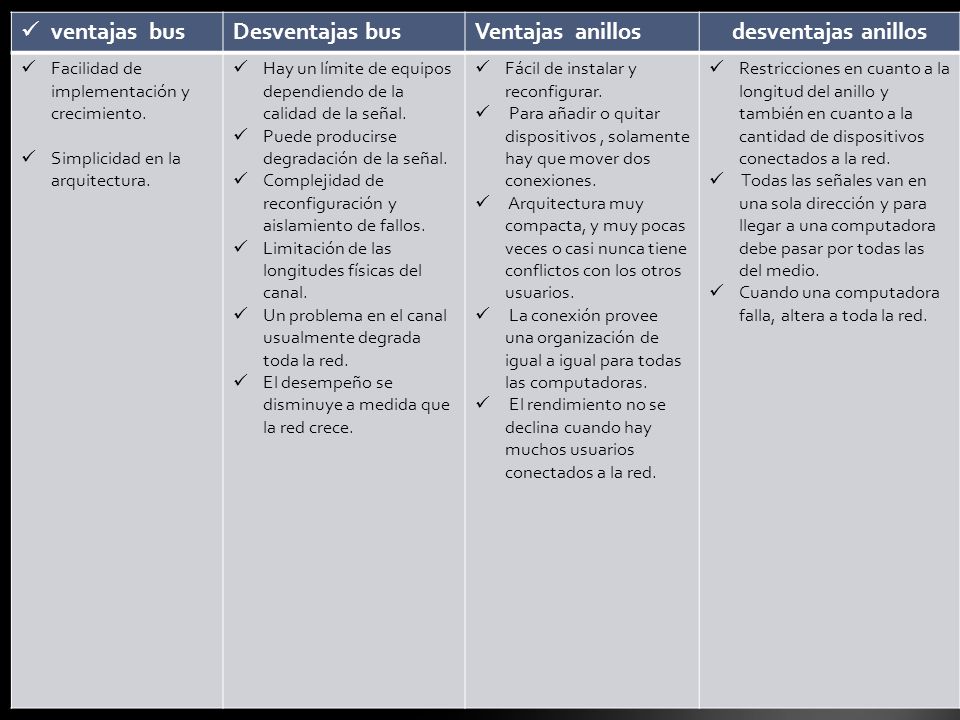

10 ventajas bus Desventajas bus Ventajas anillos desventajas anillos
Facilidad de implementación y crecimiento. Simplicidad en la arquitectura. Hay un límite de equipos dependiendo de la calidad de la señal. Puede producirse degradación de la señal. Complejidad de reconfiguración y aislamiento de fallos. Limitación de las longitudes físicas del canal. Un problema en el canal usualmente degrada toda la red. El desempeño se disminuye a medida que la red crece. Fácil de instalar y reconfigurar. Para añadir o quitar dispositivos , solamente hay que mover dos conexiones. Arquitectura muy compacta, y muy pocas veces o casi nunca tiene conflictos con los otros usuarios. La conexión provee una organización de igual a igual para todas las computadoras. El rendimiento no se declina cuando hay muchos usuarios conectados a la red. Restricciones en cuanto a la longitud del anillo y también en cuanto a la cantidad de dispositivos conectados a la red. Todas las señales van en una sola dirección y para llegar a una computadora debe pasar por todas las del medio. Cuando una computadora falla, altera a toda la red.

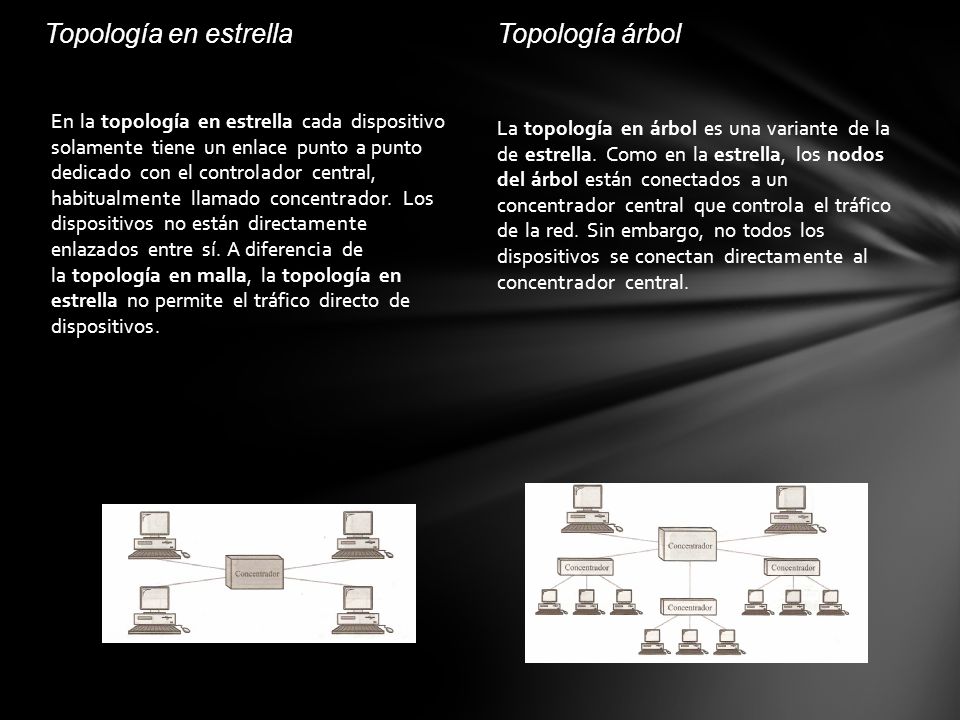

11 Topología en estrella Topología árbol
En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto dedicado con el controlador central, habitualmente llamado concentrador. Los dispositivos no están directamente enlazados entre sí. A diferencia de la topología en malla, la topología en estrella no permite el tráfico directo de dispositivos. La topología en árbol es una variante de la de estrella. Como en la estrella, los nodos del árbol están conectados a un concentrador central que controla el tráfico de la red. Sin embargo, no todos los dispositivos se conectan directamente al concentrador central.

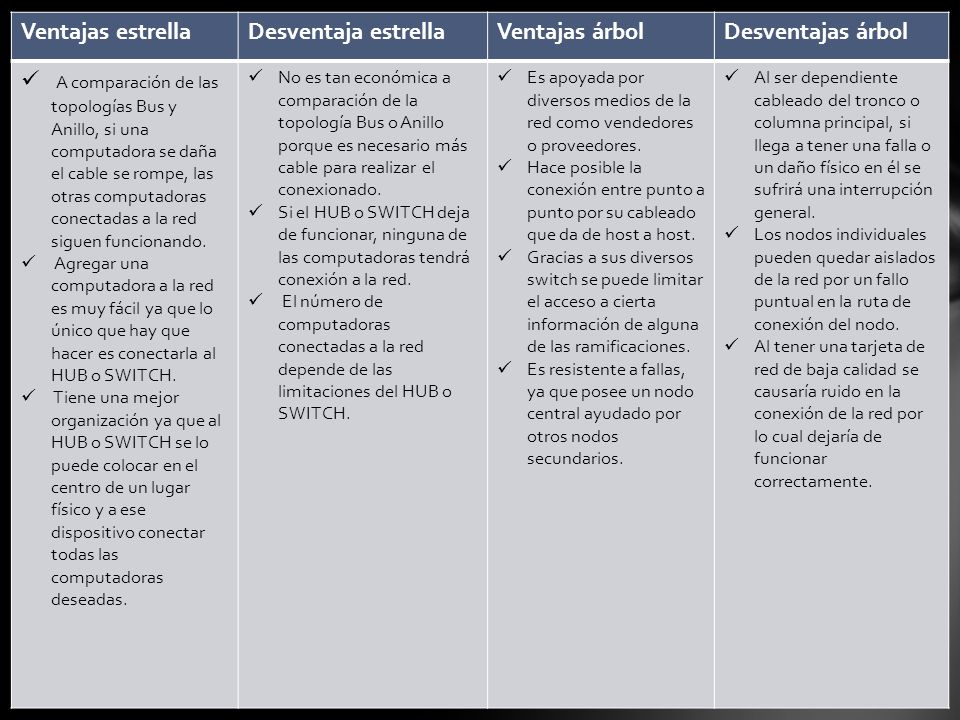

12 Ventajas estrella Desventaja estrella Ventajas árbol Desventajas árbol
A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se rompe, las otras computadoras conectadas a la red siguen funcionando. Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es conectarla al HUB o SWITCH. Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas. No es tan económica a comparación de la topología Bus o Anillo porque es necesario más cable para realizar el conexionado. Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión a la red. El número de computadoras conectadas a la red depende de las limitaciones del HUB o SWITCH. Es apoyada por diversos medios de la red como vendedores o proveedores. Hace posible la conexión entre punto a punto por su cableado que da de host a host. Gracias a sus diversos switch se puede limitar el acceso a cierta información de alguna de las ramificaciones. Es resistente a fallas, ya que posee un nodo central ayudado por otros nodos secundarios. Al ser dependiente cableado del tronco o columna principal, si llega a tener una falla o un daño físico en él se sufrirá una interrupción general. Los nodos individuales pueden quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo. Al tener una tarjeta de red de baja calidad se causaría ruido en la conexión de la red por lo cual dejaría de funcionar correctamente.

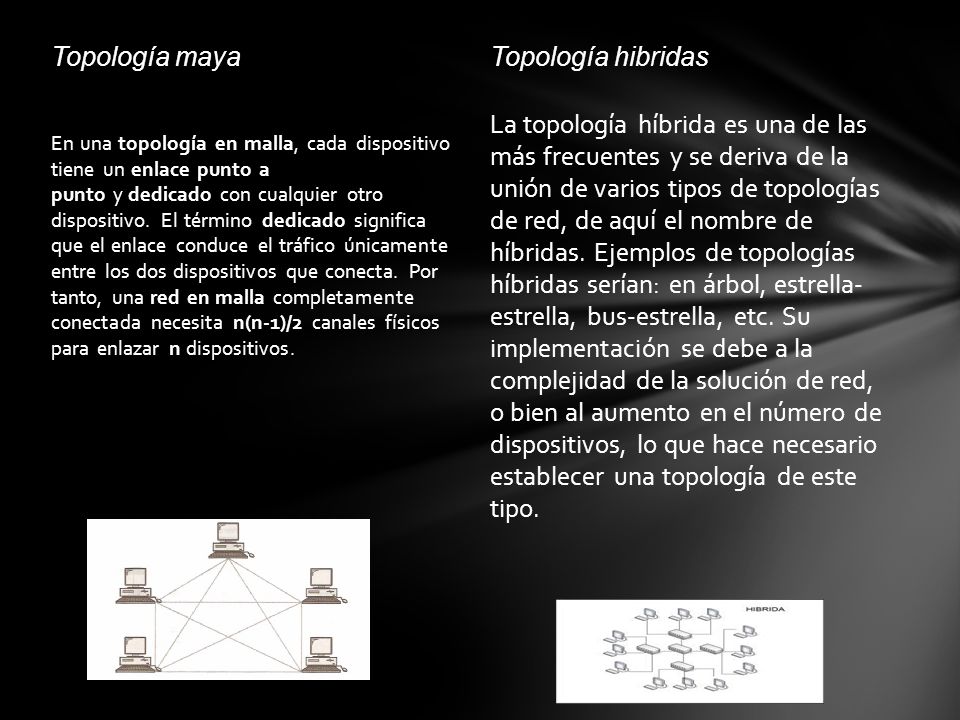

13 Topología maya Topología hibridas
La topología híbrida es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbridas. Ejemplos de topologías híbridas serían: en árbol, estrella- estrella, bus-estrella, etc. Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta. Por tanto, una red en malla completamente conectada necesita n(n-1)/2 canales físicos para enlazar n dispositivos.

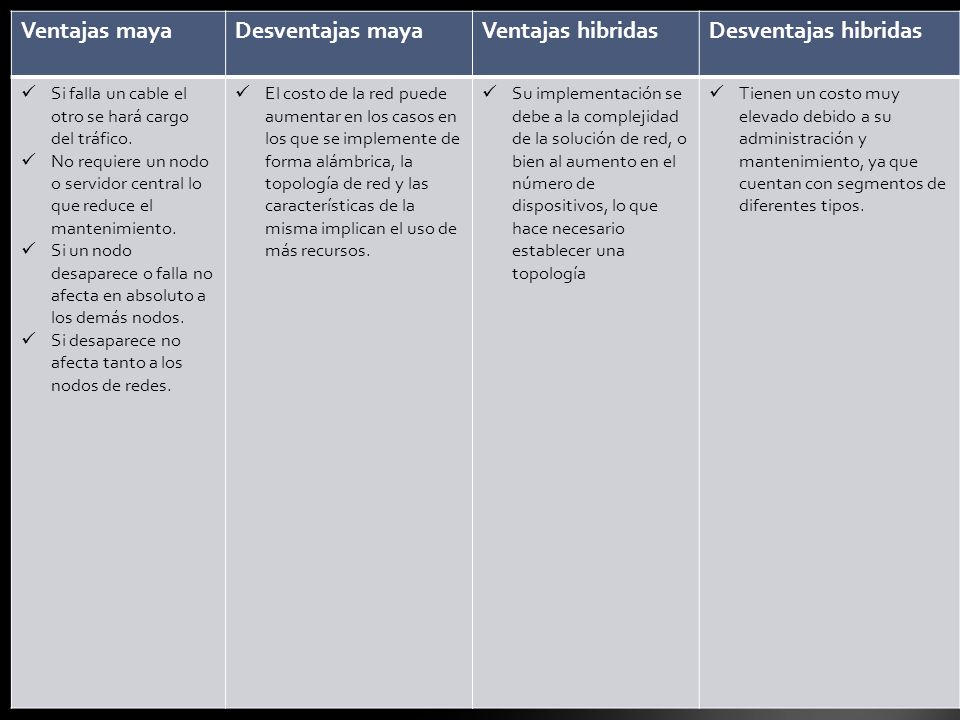

14 Ventajas maya Desventajas maya Ventajas hibridas Desventajas hibridas
Si falla un cable el otro se hará cargo del tráfico. No requiere un nodo o servidor central lo que reduce el mantenimiento. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos. Si desaparece no afecta tanto a los nodos de redes. El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos. Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología Tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos.

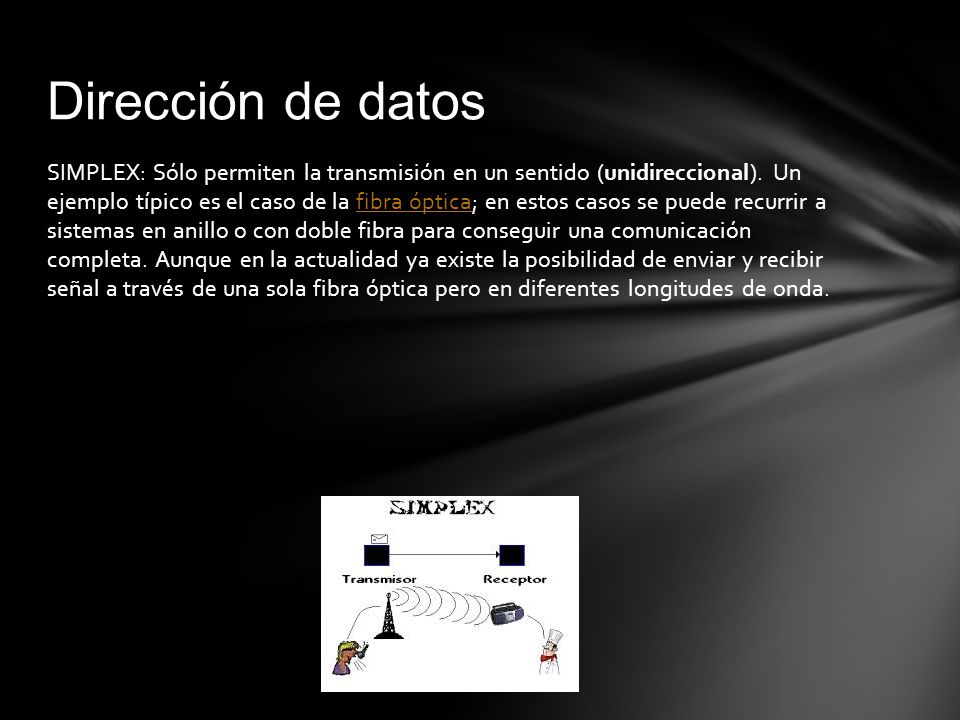

15 Dirección de datos SIMPLEX: Sólo permiten la transmisión en un sentido (unidireccional). Un ejemplo típico es el caso de la fibra óptica; en estos casos se puede recurrir a sistemas en anillo o con doble fibra para conseguir una comunicación completa. Aunque en la actualidad ya existe la posibilidad de enviar y recibir señal a través de una sola fibra óptica pero en diferentes longitudes de onda.

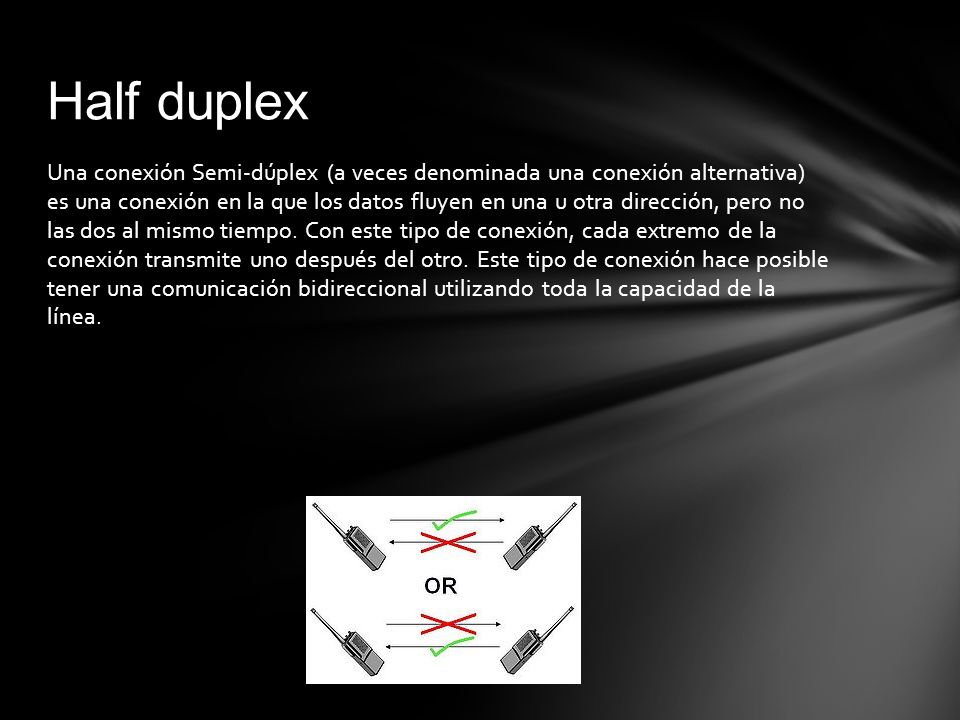

16 Half duplex Una conexión Semi-dúplex (a veces denominada una conexión alternativa) es una conexión en la que los datos fluyen en una u otra dirección, pero no las dos al mismo tiempo. Con este tipo de conexión, cada extremo de la conexión transmite uno después del otro. Este tipo de conexión hace posible tener una comunicación bidireccional utilizando toda la capacidad de la línea.

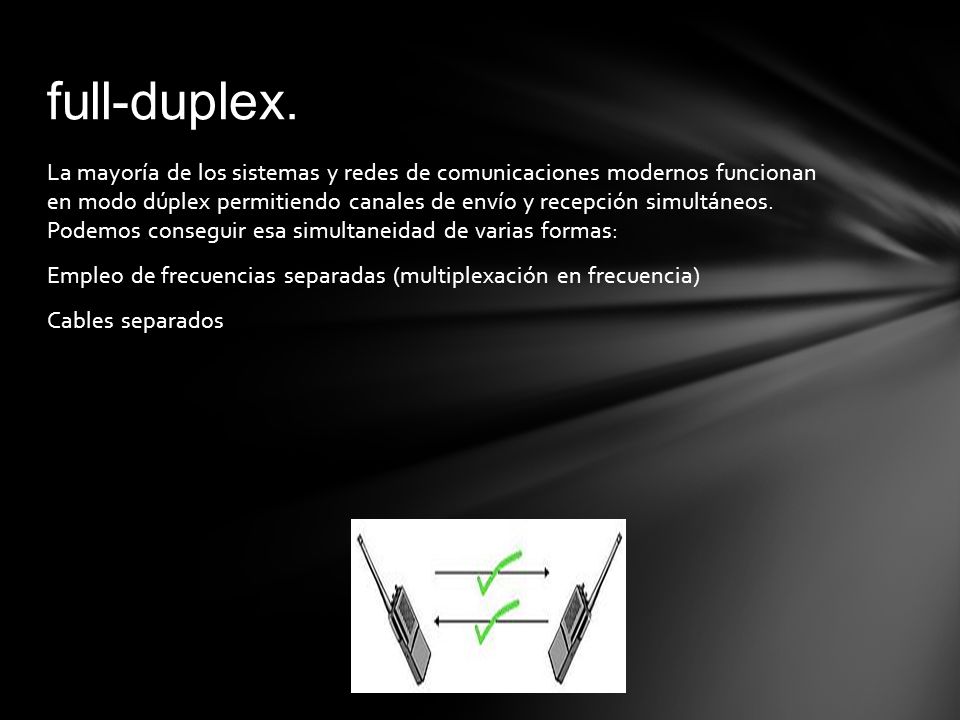

17 full-duplex. La mayoría de los sistemas y redes de comunicaciones modernos funcionan en modo dúplex permitiendo canales de envío y recepción simultáneos. Podemos conseguir esa simultaneidad de varias formas: Empleo de frecuencias separadas (multiplexación en frecuencia) Cables separados

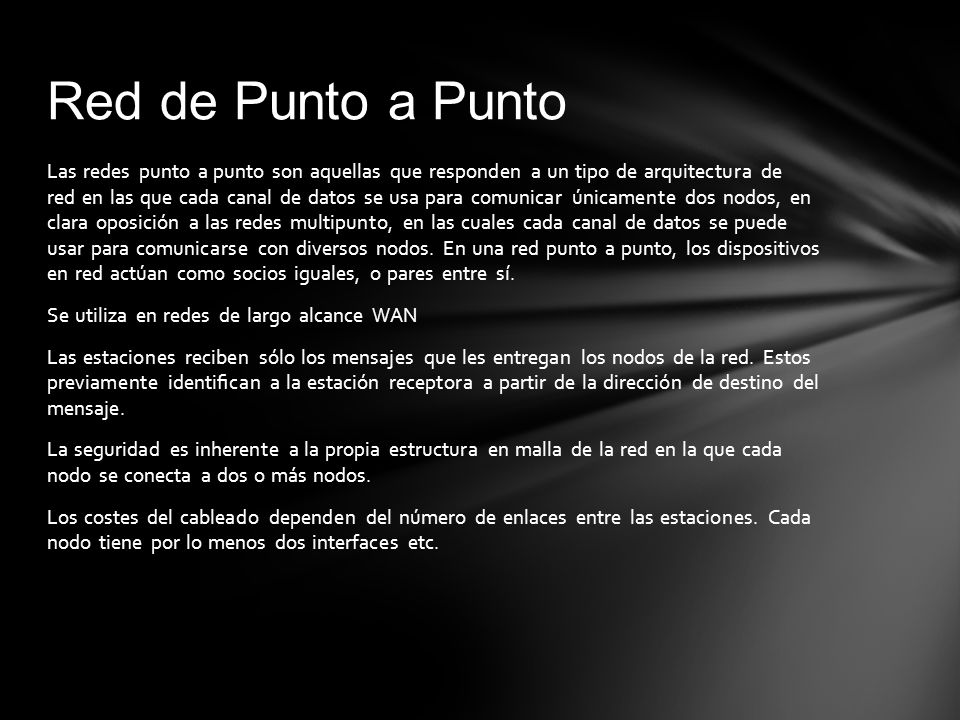

18 Red de Punto a Punto Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos. En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre sí. Se utiliza en redes de largo alcance WAN Las estaciones reciben sólo los mensajes que les entregan los nodos de la red. Estos previamente identifican a la estación receptora a partir de la dirección de destino del mensaje. La seguridad es inherente a la propia estructura en malla de la red en la que cada nodo se conecta a dos o más nodos. Los costes del cableado dependen del número de enlaces entre las estaciones. Cada nodo tiene por lo menos dos interfaces etc.

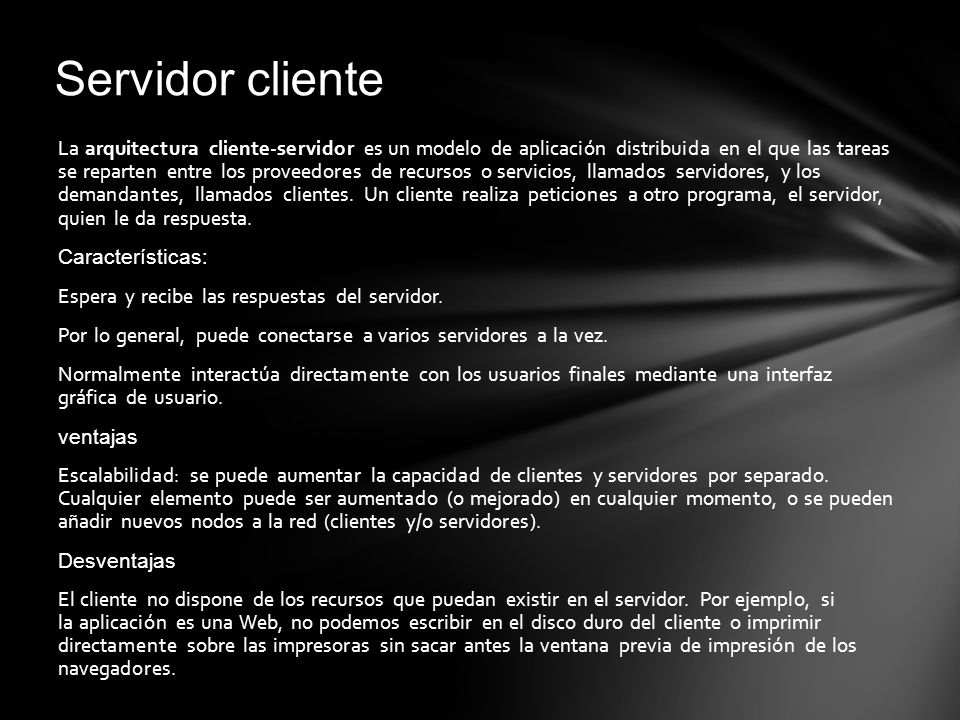

19 Servidor cliente La arquitectura cliente-servidor es un modelo de aplicación distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados clientes. Un cliente realiza peticiones a otro programa, el servidor, quien le da respuesta. Características: Espera y recibe las respuestas del servidor. Por lo general, puede conectarse a varios servidores a la vez. Normalmente interactúa directamente con los usuarios finales mediante una interfaz gráfica de usuario. ventajas Escalabilidad: se puede aumentar la capacidad de clientes y servidores por separado. Cualquier elemento puede ser aumentado (o mejorado) en cualquier momento, o se pueden añadir nuevos nodos a la red (clientes y/o servidores). Desventajas El cliente no dispone de los recursos que puedan existir en el servidor. Por ejemplo, si la aplicación es una Web, no podemos escribir en el disco duro del cliente o imprimir directamente sobre las impresoras sin sacar antes la ventana previa de impresión de los navegadores.

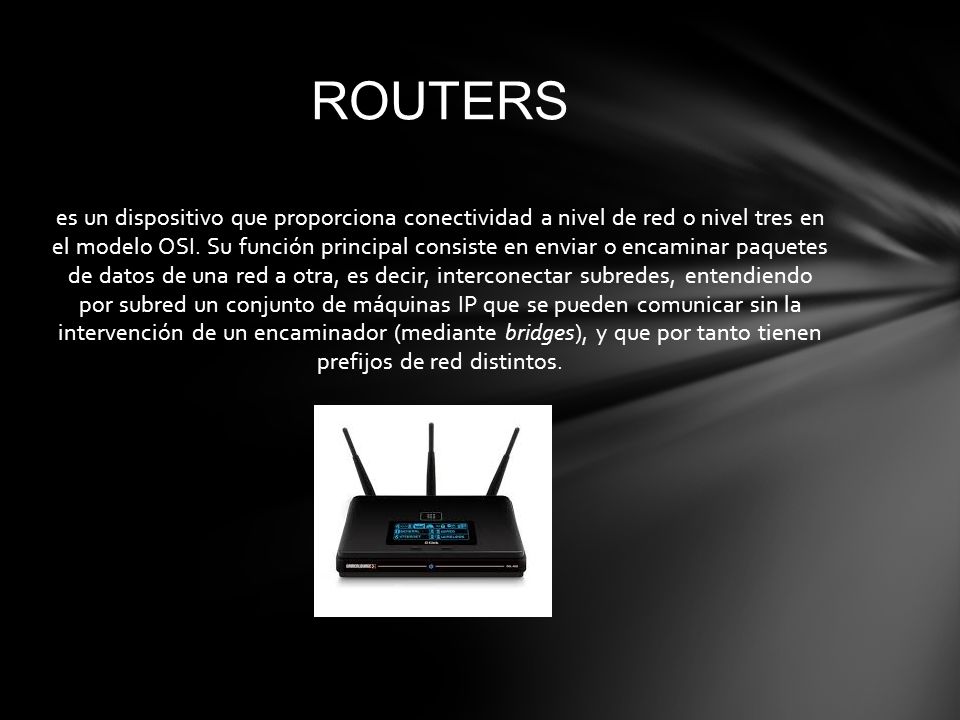

20 ROUTERS es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante bridges), y que por tanto tienen prefijos de red distintos.

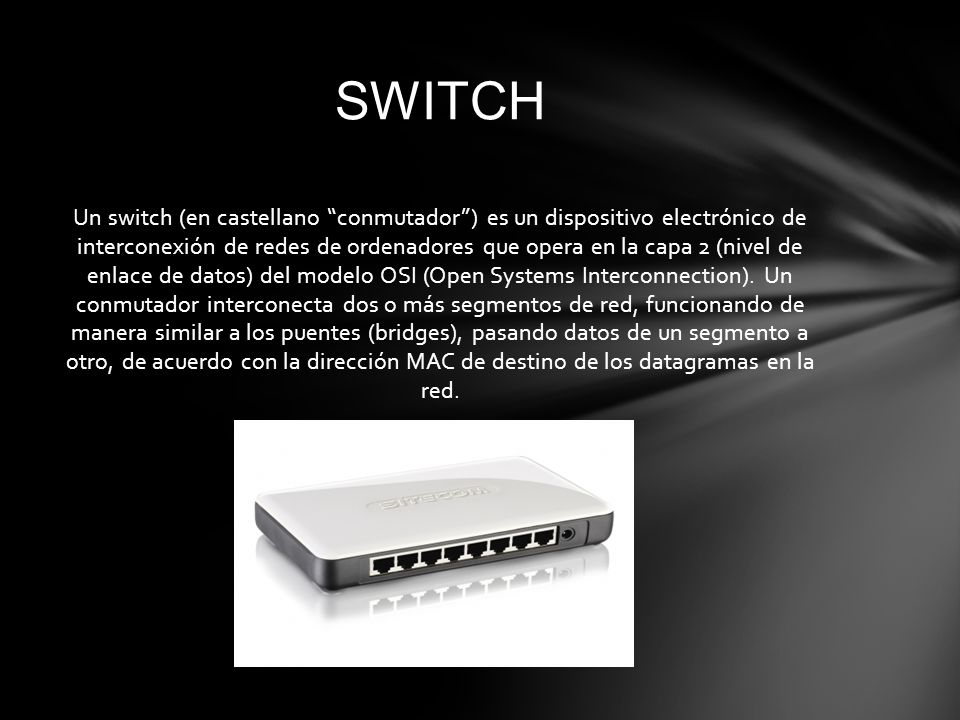

21 SWITCH Un switch (en castellano “conmutador”) es un dispositivo electrónico de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección MAC de destino de los datagramas en la red.

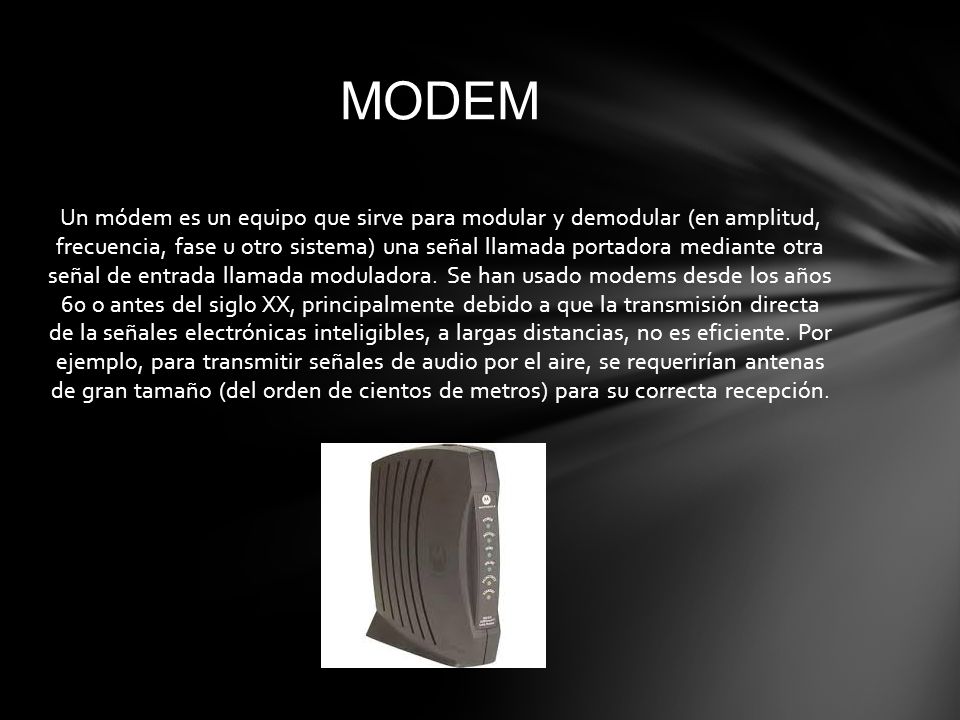

22 MODEM Un módem es un equipo que sirve para modular y demodular (en amplitud, frecuencia, fase u otro sistema) una señal llamada portadora mediante otra señal de entrada llamada moduladora. Se han usado modems desde los años 60 o antes del siglo XX, principalmente debido a que la transmisión directa de la señales electrónicas inteligibles, a largas distancias, no es eficiente. Por ejemplo, para transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del orden de cientos de metros) para su correcta recepción.
