TECNOLOGÍA Elementos de máquinas

Presentación del tema: "TECNOLOGÍA Elementos de máquinas"— Transcripción de la presentación:

1 TECNOLOGÍA Elementos de máquinas
Transparencias

2 Relación de transparencias
ELEMENTOS DE MÁQUINAS Sección de una caja de velocidades de un automovil, transparencia 4.01 Esquema de una caja de cambios, transparencia 4.02 Esquema de velocidades, transparencia 4.03 Elementos transformadores, transparencia 4.04/4.05 Conjunto de elementos transformadores, transparencia 4.06 Algunas aplicaciones de la biela, transparencia 4.07 Cigüeñal y su forma de trabajo en un motor de combustión interna, transparencia 4.08 Distintos tipos de levas, transparencia 4.9 Esquema del funcionamiento de la apertura y cierre de válvulas en motores de combustión interna, transparencia 4.10

3 Sección de una caja de velocidades de un automovil
TECNOLOGIA TRANSPARENCIA 4.01 Sección de una caja de velocidades de un automovil

4 Esquema de una caja de cambios
TECNOLOGIA TRANSPARENCIA 4.02 Esquema de una caja de cambios

5 Esquema de velocidades
TECNOLOGIA TRANSPARENCIA 4.03 Esquema de velocidades

6 Elementos transformadores de movimiento
TECNOLOGIA TRANSPARENCIA 4.04 Elementos transformadores de movimiento Rueda libre Trinquete Enbrague Cruz de Malta

7 TECNOLOGIA TRANSPARENCIA 4.05 Biela-manivela Engranajes: piñón-cremallera Émbolo Cigüeñal Tornillo y tuerca Excéntrica

8 TECNOLOGIA TRANSPARENCIA 4.06

9 Algunas aplicaciones de la biela
TECNOLOGIA TRANSPARENCIA 4.07 Algunas aplicaciones de la biela

10 Cigüeñal y su forma de trabajo en un motor de combustión interna
TECNOLOGIA TRANSPARENCIA 4.08 Cigüeñal y su forma de trabajo en un motor de combustión interna

11 Diferentes tipos de levas
TECNOLOGIA TRANSPARENCIA 4.9 Diferentes tipos de levas

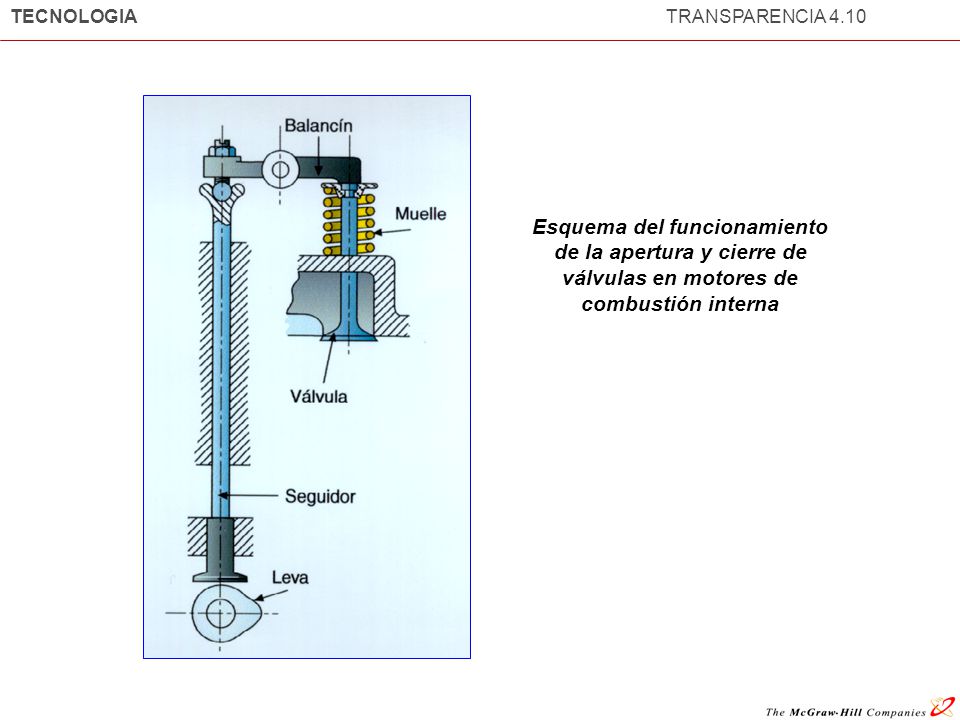

12 TECNOLOGIA TRANSPARENCIA 4.10 Esquema del funcionamiento de la apertura y cierre de válvulas en motores de combustión interna
