1 Mecanismos que transforman el movimiento 4º ESO - Tecnología

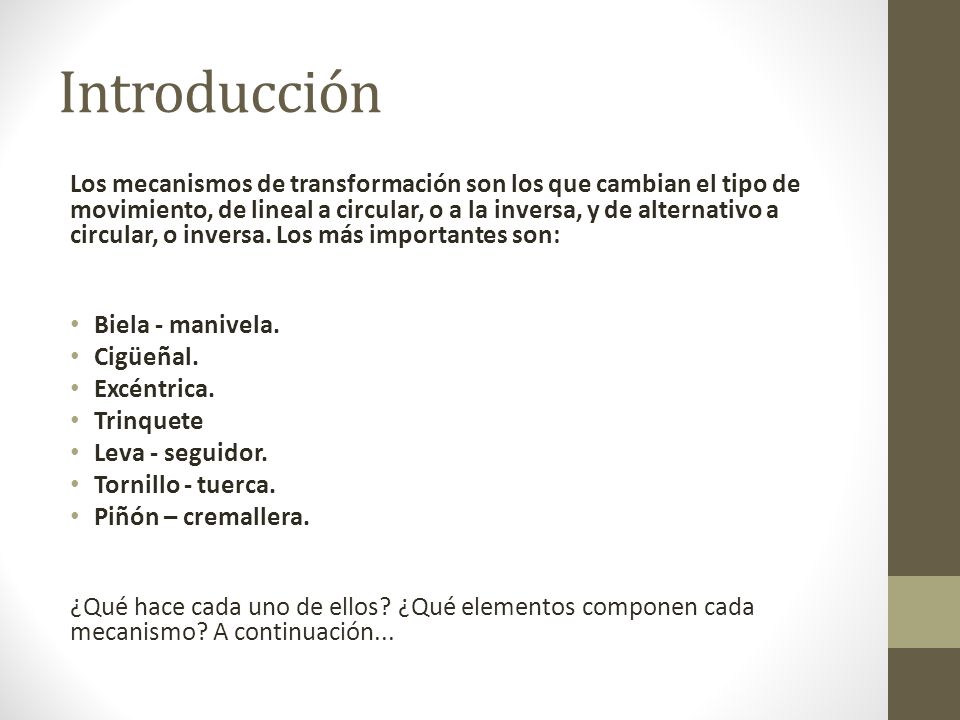

2 Introducción Los mecanismos de transformación son los que cambian el tipo de movimiento, de lineal a circular, o a la inversa, y de alternativo a circular, o inversa. Los más importantes son: Biela - manivela. Cigüeñal. Excéntrica. Trinquete Leva - seguidor. Tornillo - tuerca. Piñón – cremallera. ¿Qué hace cada uno de ellos? ¿Qué elementos componen cada mecanismo? A continuación...

3 BIELA-MANIVELA Se emplea para transformar un movimiento rectilineo alternativo en circular, o viceversa, siendo por tanto un mecanismo reversible.

4 CIGÜEÑAL Consiste en una serie de mecanismos biela-manivela, que funcionan de forma simultánea. Con él se consigue una transmisión de potencia más uniforme, ya que se eliminan los puntos muertos.

5 Excéntrica Consiste en una rueda cuyo eje de giro no coincide con su centro geométrico. Permite transformar el movimiento circular en rectilíneo.

6 Excéntrica

7 Trinquete Es una pieza móvil, en forma de gancho, que permite el giro de una rueda dentada en un determinado sentido y la bloquea en sentido contrario. Se emplea en carretes de pesca, para fijar persianas, etc.

8 Levas Consisten en resaltes de formas variadas, fijos en un eje. Permiten transformar el movimiento circular en movimientos rectilíneos alternativos.

9 Levas - funcionamiento

10 Husillo - Tuerca Transforma el movimiento circular de rotación del tornillo en un movimiento lineal del mismo cuando la tuerca está fija, o en movimiento lineal de la tuerca cuando el tornillo está fijo.

11 Piñón Cremallera Transforma el movimiento circular del piñón en uno lineal de una cremallera y viceversa.

12 BIBLIOGRAFÍA com_content&task=view&id=46&Itemid=71 com_content&task=view&id=46&Itemid=71
