LEY DE OHM La Ley de Ohm establece que "la INTENCIDAD de la LA CORRIENTE ELECTRICA que circula por un CONDIUCTOR ELECTRICO es directamente proporcional.

Presentación del tema: "LEY DE OHM La Ley de Ohm establece que "la INTENCIDAD de la LA CORRIENTE ELECTRICA que circula por un CONDIUCTOR ELECTRICO es directamente proporcional."— Transcripción de la presentación:

1 LEY DE OHM La Ley de Ohm establece que "la INTENCIDAD de la LA CORRIENTE ELECTRICA que circula por un CONDIUCTOR ELECTRICO es directamente proporcional a la DIFERENCIA DE POTENCIAL aplicada e inversamente proporcional a la RESISTENCIA del mismo", se puede expresar matemáticamente en la siguiente ecuación: donde, empleando unidades del SISTEMA INTERNACUIONAL, tenemos que: I = Intensidad en AMPERIOS (A) V = Diferencia de potencial en VOLTIOS (V) ó (U) R = Resistencia en OHMIOS  (Ω).

2 Esta ley no se cumple, por ejemplo, cuando la resistencia del conductor varía con la temperatura, y la temperatura del conductor depende de la intensidad de corriente y el tiempo que esté circulando. La ley define una propiedad específica de ciertos materiales por la que se cumple la relación: Un conductor cumple la Ley de Ohm sólo si su curva V-I es lineal, esto es si R es independiente de V y de I.

3 CIRCUITO EN SERIE Circuito en serie: es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

4 Para generadores Para Resistencias • Para Condensadores

5 CIRCUITO PARALELO http://www.youtube.com/watch?v=7SH087i2TS
El circuito paralelo es una conexión donde, los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo.

6 MULTIMETRO Un milímetro, a veces también denominado polímetro, testar o multitester, es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo.

7 COMO FUNCIONA El multimetro es un instrumento de medición que funciona de acuerdo a la fuerza que se produce entre de un campo magnético y una bobina de alambre que conduce una corriente eléctrica. Un multimetro analógico consiste básicamente en un galvanómetro sobre el cual se coloca una aguja que recorre una escala e indica el valor de las mediciones. el multimetro puede medir voltaje corriente y resistencia eléctrica esto depende de cómo este conectado el galvanómetro dentro del multimetro.

8

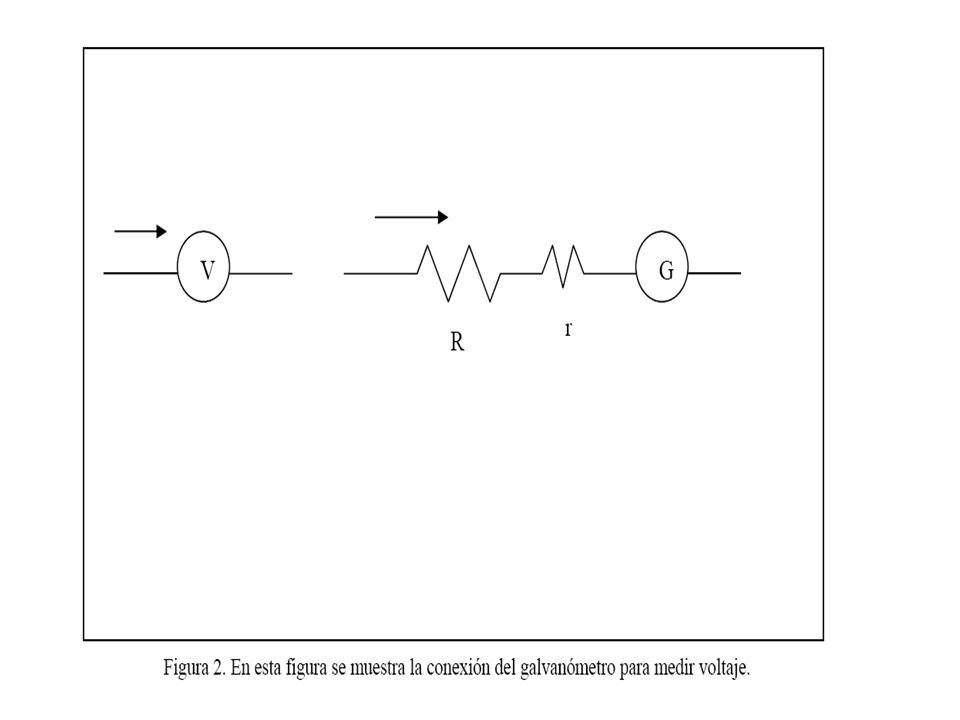

9

10
