1

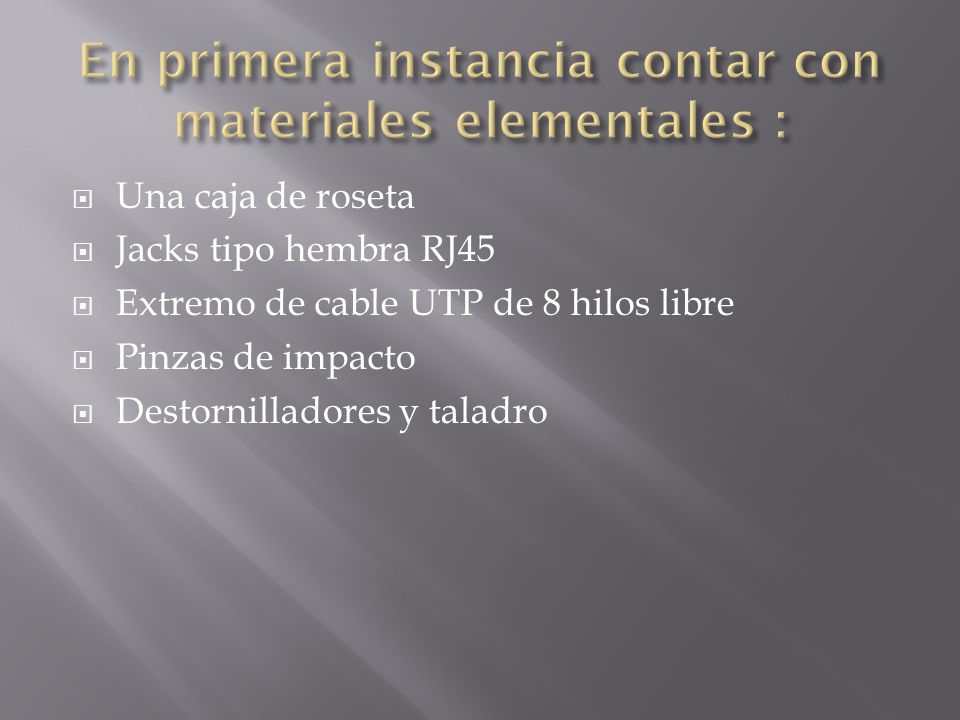

2  Una caja de roseta  Jacks tipo hembra RJ45  Extremo de cable UTP de 8 hilos libre  Pinzas de impacto  Destornilladores y taladro

3  Identificar los componentes de la caja : T1, agujeros indicados para montar la roseta en la pared, T2 indica donde se atornillara la tapa gris llamada “sujeciones “donde serán incrustadas las tapas de conexión  Tapa ciega “tapa sin conexión”, marco de conector "tapa con conexión “, marco de caja, protección de las conexiones, tornillos y taquetes

4  Teniendo asignado el espacio donde se montara la caja a la pared, se hacen los agujeros necesarios y se atornilla firmemente

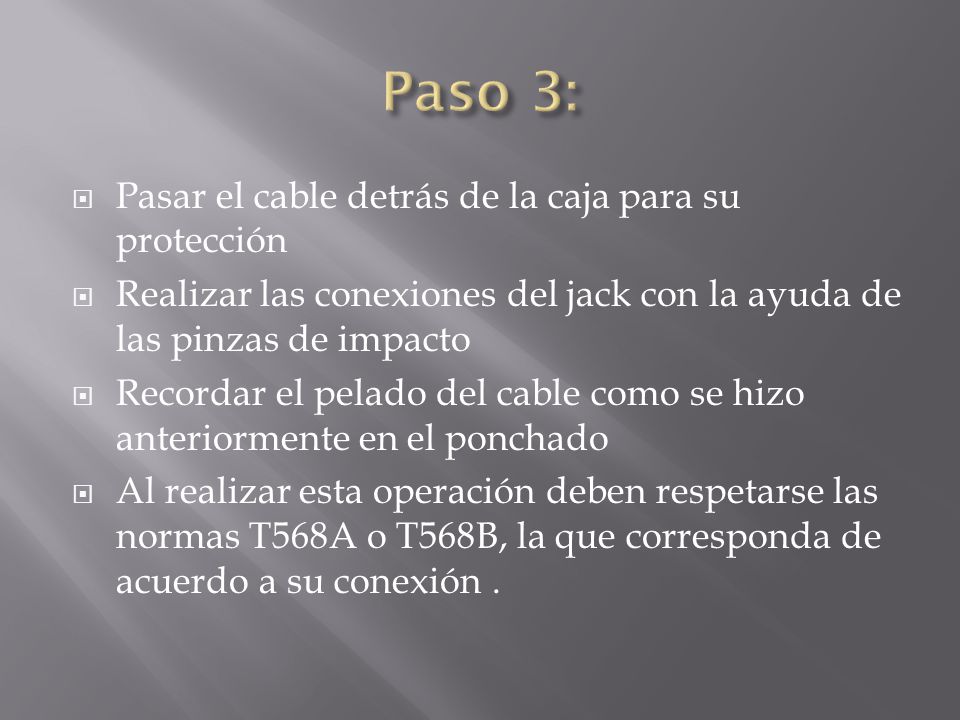

5  Pasar el cable detrás de la caja para su protección  Realizar las conexiones del jack con la ayuda de las pinzas de impacto  Recordar el pelado del cable como se hizo anteriormente en el ponchado  Al realizar esta operación deben respetarse las normas T568A o T568B, la que corresponda de acuerdo a su conexión.

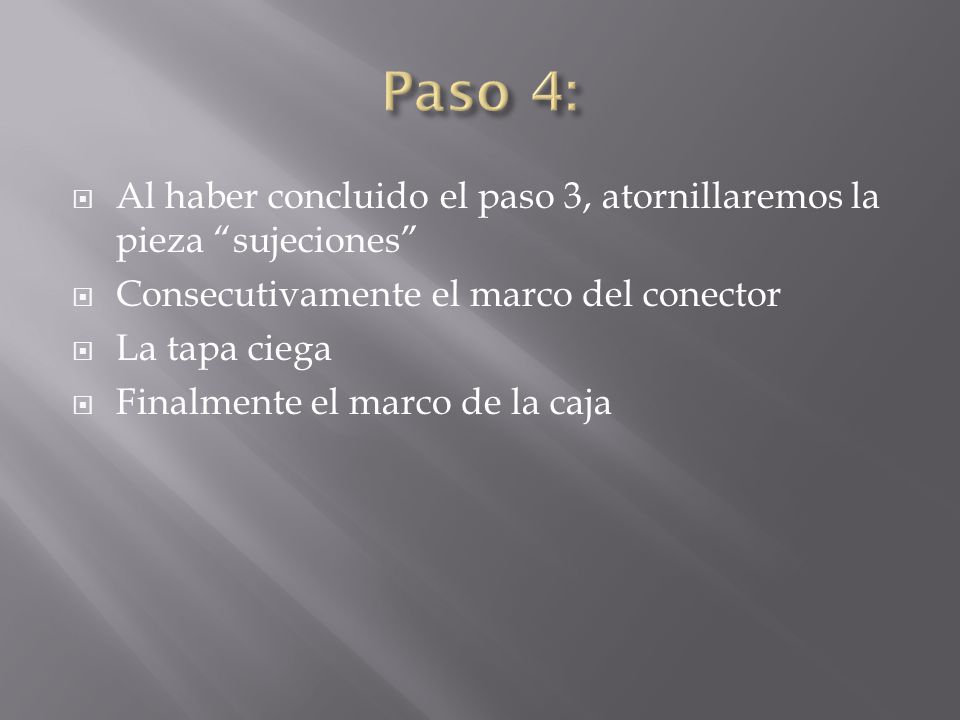

6  Al haber concluido el paso 3, atornillaremos la pieza “sujeciones”  Consecutivamente el marco del conector  La tapa ciega  Finalmente el marco de la caja
