Cadena de huesecillos tímpano ventana oval ventana cóclea nervio auditivo redonda cóclea cóclea desenrollada estribo v. oval vibración v. redonda Cel.ciliadas.

Presentación del tema: "Cadena de huesecillos tímpano ventana oval ventana cóclea nervio auditivo redonda cóclea cóclea desenrollada estribo v. oval vibración v. redonda Cel.ciliadas."— Transcripción de la presentación:

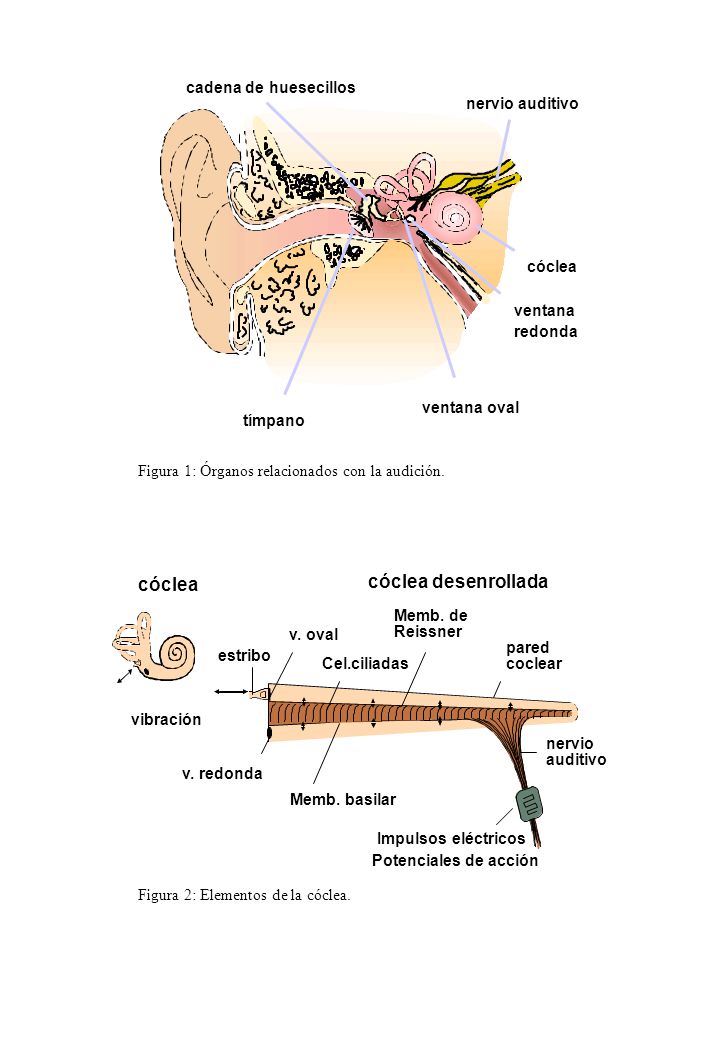

1 cadena de huesecillos tímpano ventana oval ventana cóclea nervio auditivo redonda cóclea cóclea desenrollada estribo v. oval vibración v. redonda Cel.ciliadas Memb. de Reissner coclear Memb. basilar Potenciales de acción pared Impulsos eléctricos auditivo nervio Figura 1: Órganos relacionados con la audición. Figura 2: Elementos de la cóclea.

2 micrófono y procesador transmisor RF receptor RF y emisor de estímulos electrodo de referencia guía de electrodos electrodos Figura 3: Elementos de un implante coclear. Figura 4: Radiografía de un implante coclear. Figura 5: Detalle de la guía de electrodos.

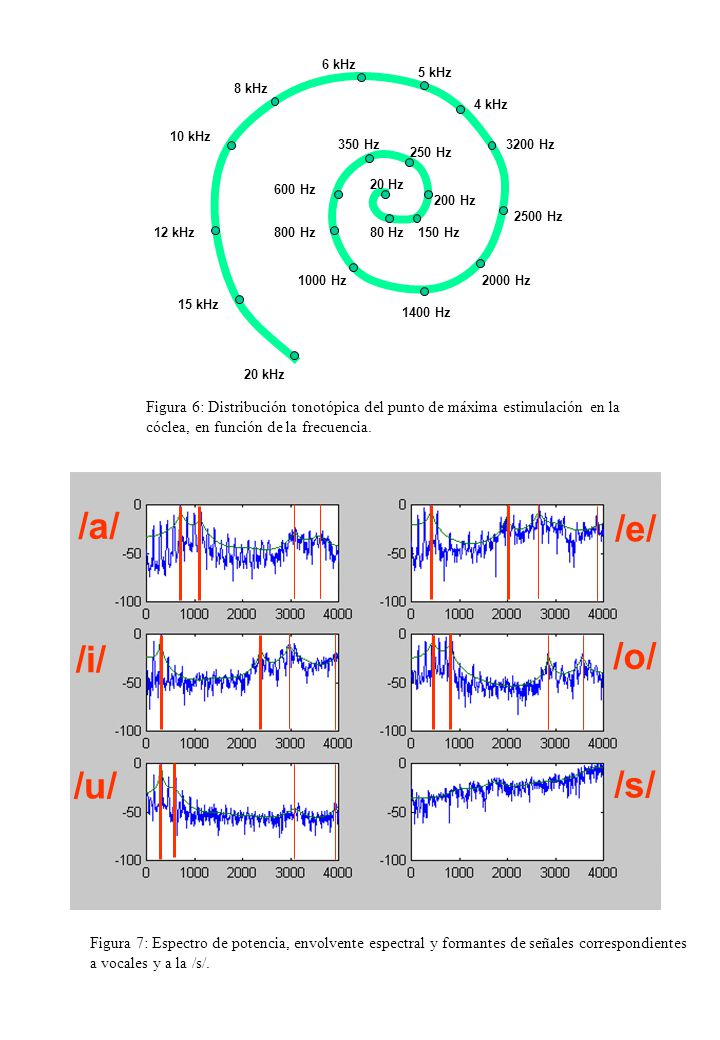

3 20 Hz 80 Hz150 Hz 200 Hz 250 Hz 350 Hz 600 Hz 800 Hz 1000 Hz 1400 Hz 2000 Hz 2500 Hz 3200 Hz 4 kHz 5 kHz 6 kHz 8 kHz 10 kHz 12 kHz 15 kHz 20 kHz /a/ /e/ /i/ /o/ /u/ /s/ Figura 6: Distribución tonotópica del punto de máxima estimulación en la cóclea, en función de la frecuencia. Figura 7: Espectro de potencia, envolvente espectral y formantes de señales correspondientes a vocales y a la /s/.

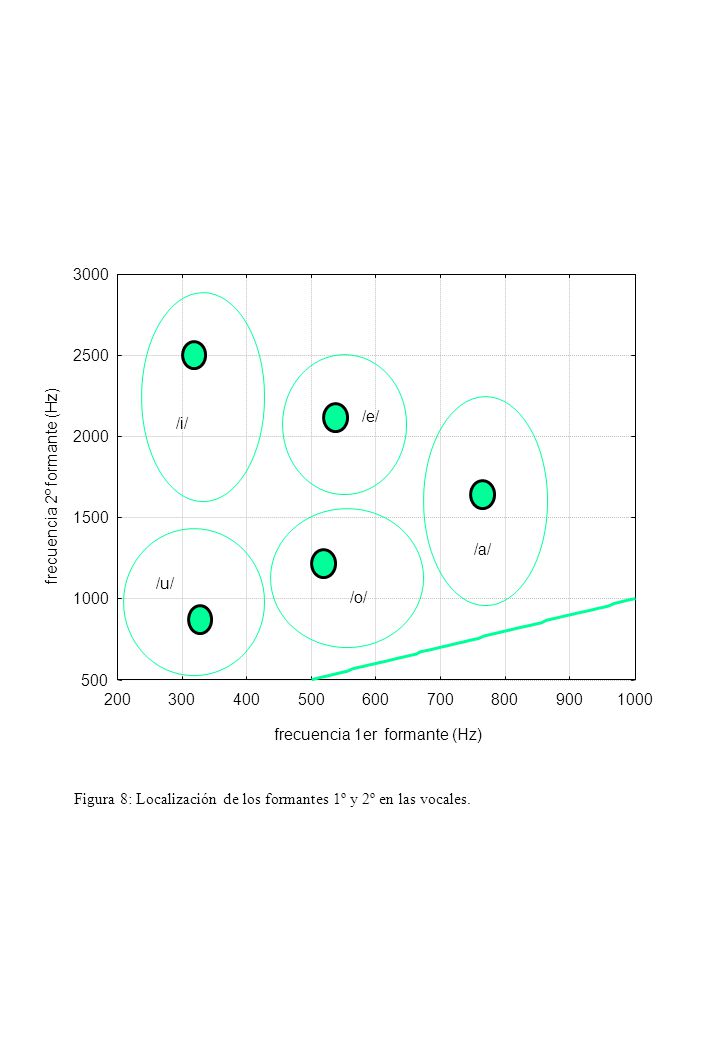

4 500 1000 1500 2000 2500 3000 2003004005006007008009001000 frecuencia 2º formante (Hz) frecuencia 1er formante (Hz) /a/ /o/ /u/ /i/ /e/ Figura 8: Localización de los formantes 1º y 2º en las vocales.

5 m b o i a kom pr a R p a n Figura 9: Espectrograma de la señal correspondiente a la frase “voy a comprar pan”. Figura 10: Detalle del triptongo /oia/.

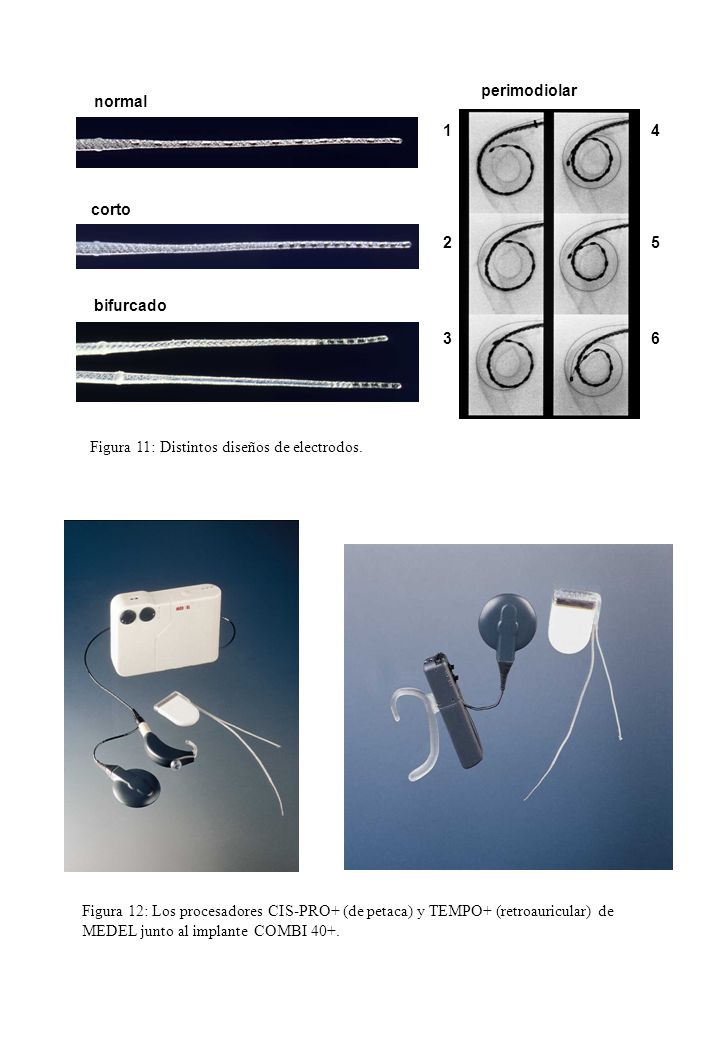

6 25 1 63 4 normal bifurcado corto perimodiolar Figura 11: Distintos diseños de electrodos. Figura 12: Los procesadores CIS-PRO+ (de petaca) y TEMPO+ (retroauricular) de MEDEL junto al implante COMBI 40+.
