1 “Movimiento de fluidos incomprensibles”
ania Flores dwin García azell Martínez aría José Mendoza osé Luis Villarreyna

2 CARACTERISTICAS DE LAS BOMBAS
INTRODUCCIÓN Una bomba es una máquina hidráulica generadora que transforma la energía con la que es accionada en energía hidráulica del fluido incompresible que mueve. La primera bomba conocida fue descrita por Arquímedes y se conoce como tornillo de Arquímedes, descrito por Arquímedes en el siglo III a. C. CARACTERISTICAS DE LAS BOMBAS Caudal Vida Presión de Trabajo

3 Clasificación de las bombas

4 CRITERIOS DE SELECCIÓN DE BOMBAS
La naturaleza del liquido que se va a bombear La capacidad requerida (velocidad de flujo de volumen) Las condiciones en el lado de succión de la bomba Las condiciones en el lado de descarga de la bomba La cantidad de energía total aportada al sistema El tipo de sistema al que la bomba esta entregando el fluido

5 BOMBAS CENTRIFUGAS Una bomba centrífuga es un tipo de bomba hidráulica que transforma la energía mecánica de un impulsor rotatorio llamado rodete en energía cinética y potencial requeridas. Las bombas centrífugas por su modo de operar , solo pueden generar presiones de salida limitadas, está claro, la presión la genera la fuerza centrífuga, por lo que su máximo valor dependerá de esta, la que a su vez depende de la velocidad de giro y del diámetro del impelente, de manera que a mayor velocidad y diámetro, mayor presión final.

6 FUNCIONAMIENTO DE LAS BOMBAS CENTRÍFUGAS
Las bombas centrífugas mueven un cierto volumen de líquido entre dos niveles; son pues, máquinas hidráulicas que transforman un trabajo mecánico en otro de tipo hidráulico. Los elementos constructivos de que constan son: Una tubería de aspiración, que concluye prácticamente en la brida de aspiración. b) El impulsor o rodete, formado por una serie de álabes de diversas formas que giran dentro de una carcasa circular. c) Una tubería de impulsión

7 BOMBAS DE DESPLAZAMIENTO POSITIVO
Las bombas de desplazamiento positivo no tienen límite de presión máxima de impulsión, esta presión de salida puede llegar a valores que ponen en peligro la integridad de la bomba si el conducto de escape se cierra completamente. Se caracterizan porque el caudal de bombeo casi no es afectado por la presión de funcionamiento. Se pueden clasifican en: Bombas de émbolo: En estas bombas el líquido es forzado por el movimiento de uno o más pistones ajustados a sus respectivos cilindros tal y como lo hace un compresor.

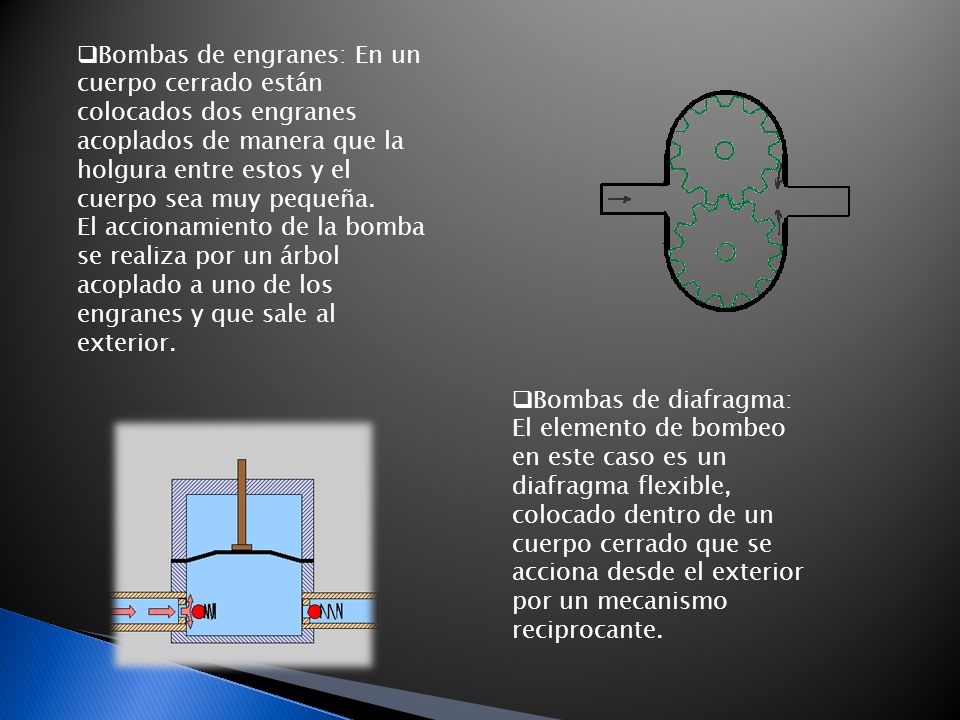

8 Bombas de engranes: En un cuerpo cerrado están colocados dos engranes acoplados de manera que la holgura entre estos y el cuerpo sea muy pequeña. El accionamiento de la bomba se realiza por un árbol acoplado a uno de los engranes y que sale al exterior. Bombas de diafragma: El elemento de bombeo en este caso es un diafragma flexible, colocado dentro de un cuerpo cerrado que se acciona desde el exterior por un mecanismo reciprocante.

9 Para alimentación de calderas Para grasa De pozo profundo
Bombas de paletas: Dentro de un cuerpo con una cavidad interior cilíndrica se encuentra un rotor giratorio excéntrico por donde entra el movimiento a la bomba. En este rotor se han practicado unos canales que albergan a paletas deslizantes, construidas de un material resistente a la fricción. BOMBAS ESPECIALES Para alimentación de calderas Para grasa De pozo profundo Para lodos y drenaje

10 DESCRIPCIÓN DEL PROCESO FILTRADO Y EMPAQUETADO
MOLIENDA DESCRIPCIÓN DEL PROCESO EVAPORACION CRISTALIZACION FILTRADO Y EMPAQUETADO

11 CARGA NETA POSITIVA DE ASPIRACIÓN (NPSH)
Otro parámetro que requiere especial  atención  en el diseño de bombas es la denominada carga neta positiva de aspiración, la cual es la diferencia entre la presión existente a la entrada de la bomba y la presión de vapor del líquido que se bombea. Esta diferencia es la necesaria para evitar la cavitación. La cavitación produce la vaporización súbita del líquido dentro de la bomba, reduce la capacidad de la misma y puede dañar sus partes internas. En el diseño de bombas destacan dos valores de NPSH, el NPSH disponible y el NPSH requerido.

12 CAVITACION EN BOMBAS Es cuando el líquido a bombear se mueve en una parte donde la presión es menor que su presión a vapor, vaporiza en forma de burbujas. Estas son arrastradas hasta una parte donde se alcanza una presión más elevada y estas desaparecen. La cavitación en bombas puede producirse de dos formas diferentes: Cavitación de succión La cavitación de succión ocurre cuando la succión de la bomba se encuentra en unas condiciones de baja presión/alto vacío que hace que el líquido se transforme en vapor a la entrada del rodete. Cavitación de descarga La cavitación de descarga sucede cuando la descarga de la bomba está muy alta. Esto ocurre normalmente en una bomba que está funcionando a menos del 10% de su punto de eficiencia óptima.

13 GOLPE DE ARIETE El golpe de ariete o pulso de Joukowski, llamado así por el ingeniero ruso Nikolay Egorovich Zhukovskiy ,es junto a la cavitación, el principal causante de averías en tuberías e instalaciones hidráulicas. El golpe de ariete se origina debido a que el fluido es ligeramente elástico (aunque en diversas situaciones se puede considerar como un fluido no compresible). En consecuencia, cuando se cierra bruscamente una válvula o un grifo instalado en el extremo de una tubería de cierta longitud, las partículas de fluido que se han detenido son empujadas por las que vienen inmediatamente detrás y que siguen aún en movimiento.

14 CONCLUSIONES Los productos que manipulan las bombas en la industria de la alimentación pueden ser desde soluciones acuosas y aceites vegetales ligeros a jarabes y melazas e gran viscosidad, desde líquidos puros a los que tienen gran proporción de sólidos. Dada la extensa variedad de características de estos medios. La industria emplea casi todos los tipos de bombas, con ciertas preferencias en aplicaciones concretas, como en el caso de las máquinas específicamente proyectadas como bombas para producto alimenticio con partículas atención con los detalles a estudiar.
