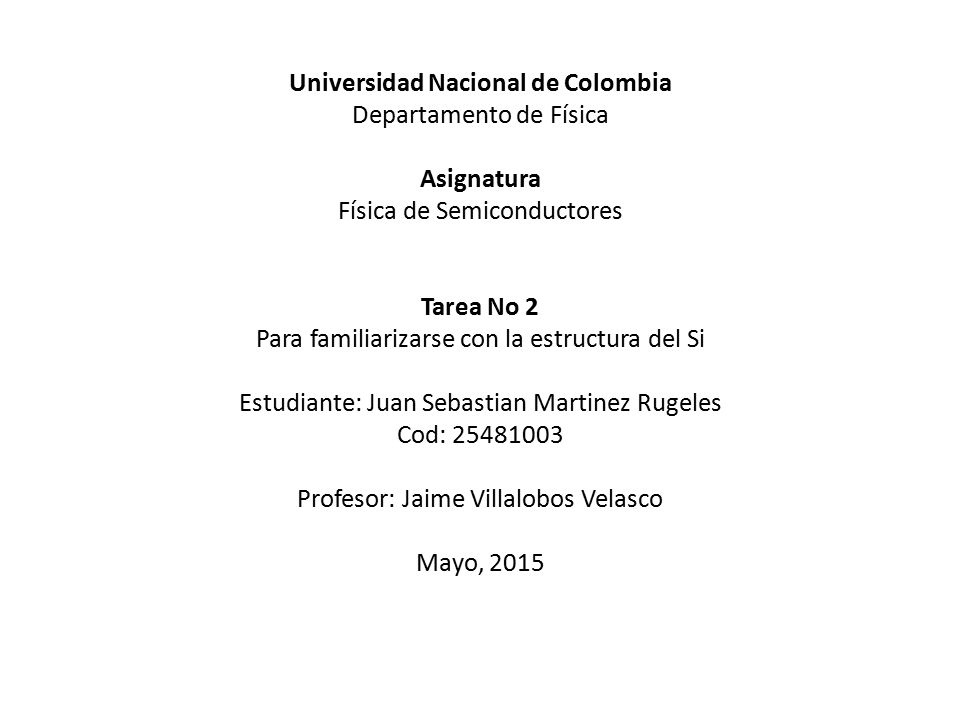

Universidad Nacional de Colombia Departamento de Física Asignatura Física de Semiconductores Tarea No 2 Para familiarizarse con la estructura del Si Estudiante: Juan Sebastian Martinez Rugeles Cod: 25481003 Profesor: Jaime Villalobos Velasco Mayo, 2015
2
CRISTALOGRAFÍA 1. Mencione 3 métodos de crecimiento de materiales atómicos altamente alineados. [incluya URL de videos] a. Proceso CZOCHRALSKI https://www.youtube.com/watch?v=xftnhfa-Dmo b. Crecimiento epitaxial por haces moleculares c. Crecimiento epitaxial en fase líquida d. Epitaxia en fase de vapor
3

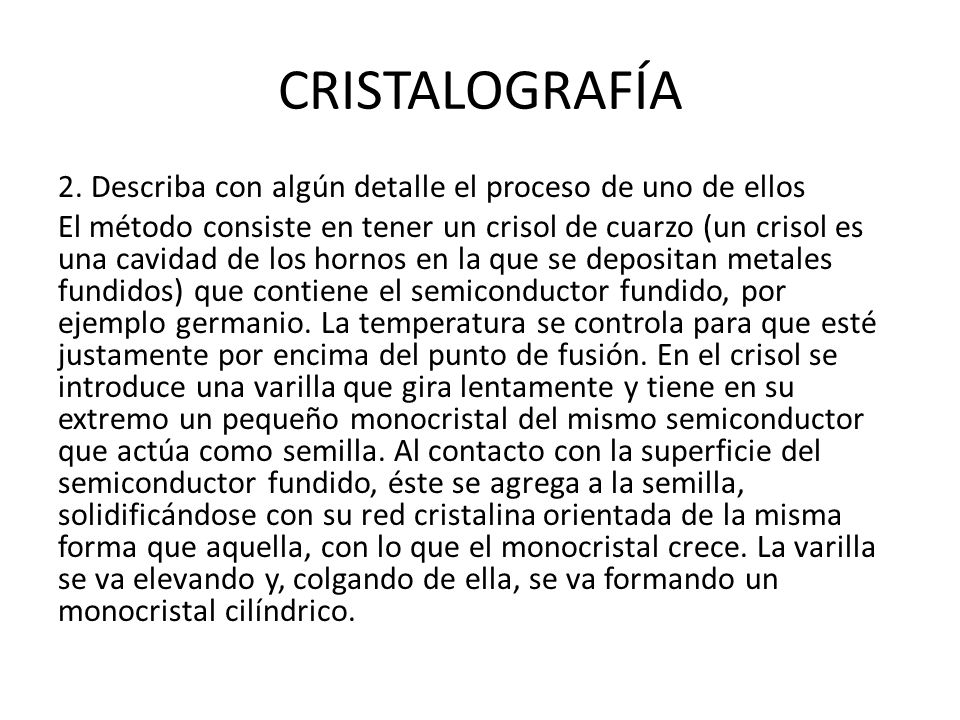

CRISTALOGRAFÍA 2. Describa con algún detalle el proceso de uno de ellos El método consiste en tener un crisol de cuarzo (un crisol es una cavidad de los hornos en la que se depositan metales fundidos) que contiene el semiconductor fundido, por ejemplo germanio. La temperatura se controla para que esté justamente por encima del punto de fusión. En el crisol se introduce una varilla que gira lentamente y tiene en su extremo un pequeño monocristal del mismo semiconductor que actúa como semilla. Al contacto con la superficie del semiconductor fundido, éste se agrega a la semilla, solidificándose con su red cristalina orientada de la misma forma que aquella, con lo que el monocristal crece. La varilla se va elevando y, colgando de ella, se va formando un monocristal cilíndrico.
4
CRISTALOGRAFIA 2. Dibuje la estructura del diamante (o silicio) en las direcciones,,, 3D y resalte los átomos internos:
5

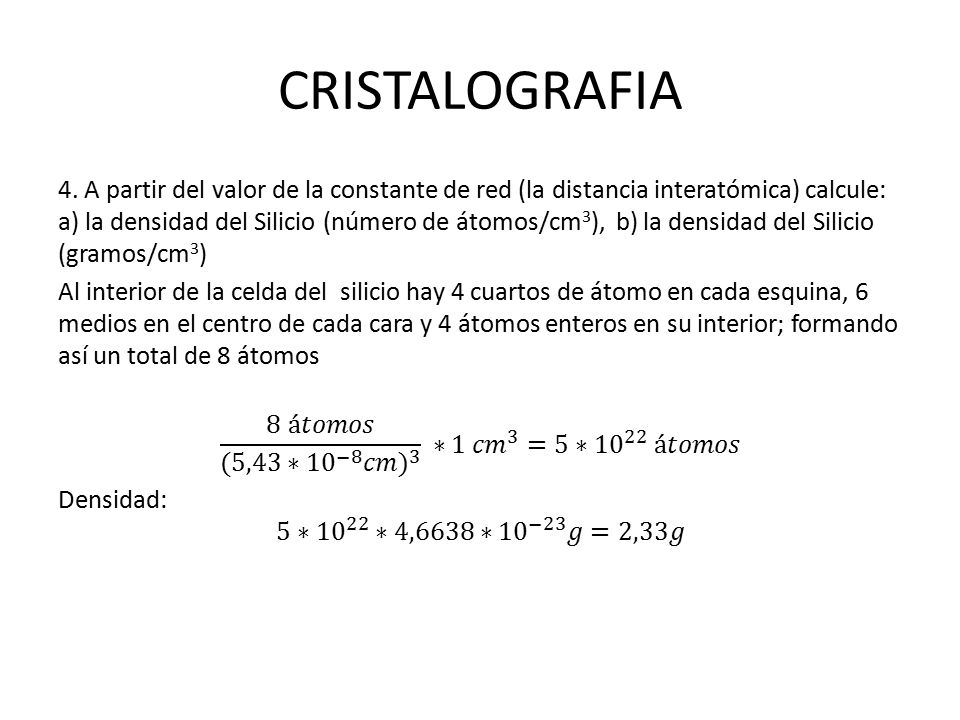

CRISTALOGRAFIA
