MODELO DE MONOGRAFÍA PROF. WALTER VEGA.

Presentación del tema: "MODELO DE MONOGRAFÍA PROF. WALTER VEGA."— Transcripción de la presentación:

1 MODELO DE MONOGRAFÍA PROF. WALTER VEGA

2 Carátula SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES
Nombre del Año del estado “Año de la Diversificación Productiva y del Fortalecimiento de la Educación” Titulo del proyecto SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES Debe ser corto Debe hablar sobre su contenido Imagen del proyecto Debe haber un dibujo sobre el objeto de estudio o este en algunas de sus aplicaciones INTEGRANTES: ARELLANO OLIVARES, DIANA DÁMAZO PUENTE, AYAKO GÓNZALES CALCINA, GIANELLA MENDIVIL ANCCO, KATERIN VÁSQUEZ MENDOZA, MARIANA GRADO Y SECCIÓN: 3RO PROFESOR: LOCAL: 2015

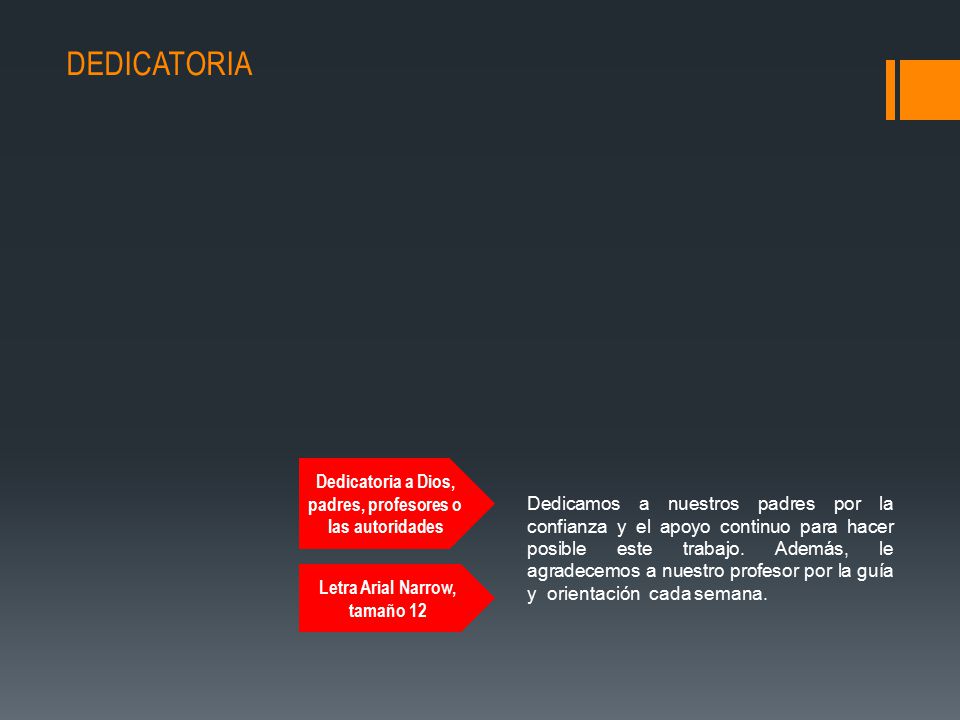

3 DEDICATORIA Dedicatoria a Dios, padres, profesores o las autoridades
Dedicamos a nuestros padres por la confianza y el apoyo continuo para hacer posible este trabajo. Además, le agradecemos a nuestro profesor por la guía y orientación cada semana. Letra Arial Narrow, tamaño 12

4 El índice se realizará al final de redactar la monografía o informe
DEDICATORIA INTRODUCCIÓN……………………………………………………….… 4 OBJETIVOS…………………………………………………………………5 OBJETIVO GENERAL…………………………….………………6 FUNDAMENTO TEÓRICO………………………………………...……..7 DEFINICIÓN DE UNA BOMBILLA…………..….……………..7 FUNCIONAMIENTO Y PARTES…………………………………8 CARACTERÍSTICAS……………………………………………... 9 CIRCUITOS ELECTRICOS …………...…………………………12 TIPOS DE CIRCUITOS ELECTRICOS…………………………13 CIRCUITOS ELÉCTRICOS EN EL HOGAR………………….. MATERIALES Y PROCEDIMIENTO…………………………………… CONCLUSIONES…………………………………………………….…... ANEXOS Y BIBLIOGRAFÍA…………………………………………….. El índice se realizará al final de redactar la monografía o informe

5 Introducción 4 SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES
Palabras claves en el titulo: Introducción SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES INTRODUCCIÓN Una lámpara de incandescencia o lámpara incandescente es un dispositivo que produce luz mediante el calentamiento por efecto Joule de un filamento metálico, en concreto de wolframio, hasta ponerlo al rojo blanco, mediante el paso de corriente eléctrica. Con la tecnología existente, actualmente se consideran poco eficientes ya que el 85 % de la electricidad que consume la transforma en calor y solo el 15 % restante en luz. Generalmente las lámparas y bombillas son cápsulas de cristal que al circular la corriente eléctrica por su interior produce un efecto luminoso gracias a procesos químicos y eléctricos con el fin de iluminar o indicar una actividad o estado. La Bombilla o lámpara incandescente más que un experimento una necesidad para el ser humano, la única fuente de luz y calor que conocía desde su surgimiento fue el sol. Cuando este descubrió el fuego lo utilizo mediante miles de años como fuente de luz artificial y forma de proporcionar calor mediante antorchas y velas en siglos pasados. A mediados del S.XIX Thomas Alva Edison presento el invento del bombillo el 21 de octubre de Fue un gran experimento tanto como invento, fue una creación que aporto mucho a la humanidad, una oportunidad de luz fácil sin tener que usar fuego aparte es más seguro aunque tanto también tiene sus desventajas hacia el medio ambiente. ¿Qué es una lámpara y quienes lo estudiaron? ¿ Los diferentes tipos lámpara? ¿ Cuál es la importancia de las lámpara? 4

6 Un circuito eléctrico es una combinación de elementos conectados entre si, que generan, transportan electricidad por medio de conductores unidos de sus extremos. También es un camino cerrado en donde pasan electrones que consta de generador, hilo conductor, receptor y elementos de control. La finalidad de los circuitos es hacer que la corriente haga un trabajo útil como llevar a los electrones de un extremo a otro; si en este camino estuviera una lámpara entonces ella iluminaría. Pero, si en vez de este tendríamos un motor ella giraría. Los circuito pueden ser clasificados en serie, paralelo y mixto. Se llamará circuito en serie cuando los aparatos están conectados unos seguidos de otros, o también se conocen en paralelo cuando los aparatos están en distintas partes y el electrón que pasa por uno no llegue a los otros es decir el circuito es separado. Y finalmente, se llamarán mixtos cuando se intercalan en serie y paralelo. En la actualidad, es tan común la aplicación del circuito eléctrico que tal vez no se le da la importancia que tiene. El automóvil, la televisión, la radio, el teléfono, la aspiradora y las computadoras, entre muchos y otros, son aparatos que requieren circuitos eléctricos simples, combinados y complejos para su funcionamiento. Finalmente en este trabajo se realizo con el fin Comprender el funcionamiento de los diferentes tipos de sistemas de iluminación, circuitos en serie o paralelos, aplicados a las viviendas; obteniendo como resultado nuevos conocimientos sobre el circuito eléctrico. ¿ Qué es un circuitos eléctricos? ¿ Tipos de circuitos? ¿aplicación de los circuitos eléctricos en la vida cotidiana? Objetivo del trabajo 5

7 SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES
Objetivos Palabras claves en el titulo: SISTEMA DE ILUMINACIÓN CON LÁMPARAS INCANDESCENTES OBJETIVO Comprenderemos el funcionamiento de los diferentes tipos de sistemas de iluminación, circuitos en serie o paralelos, aplicados a las viviendas. ¿Qué deseamos alcanzar con este trabajo de investigación? Verbos: Queremos… 6

8 Letra Arial Narrow, tamaño 12 Funcionamiento y partes de una lámpara
Fundamento teórico Esqueleto de la teoría MARCO TEÓRICO HISTORIA Thomas Alva Edison fue el primero en patentar una bombilla incandescente de filamento de carbono, viable fuera de los laboratorios, es decir, comercialmente viable. La patentó el 27 de enero de 1880 (n.º  ). Anteriormente, había habido otros inventores que habían desarrollado modelos que funcionaban en laboratorio, incluyendo a Henry Wood Ward, Mathew Evans, James Bowman Lindsay, William Sawyer y Warren de la Rue.El alemán Heinrich Goebel había registrado su propia bombilla incandescente en 1855, y el 11 de julio de 1874 se le concedió al ingeniero ruso Alexander Lodygin la patente n.º 1619 para una bombilla incandescente. El inventor ruso utilizó un filamento de carbono. Posteriormente, las mejoras de Edison permitieron que la bombilla tuviera una larga duración. La bombilla es uno de los inventos más utilizados por el hombre desde su creación hasta la fecha. Según una lista de la revista Life es la segunda invención más útil del siglo XIX. La comercialización de la bombilla por parte de la compañía de Edison estuvo plagada de disputas por las patentes con sus competidores. Letra Arial Narrow, tamaño 12 Lámparas Funcionamiento y partes de una lámpara Circuitos eléctricos En 2009, una Directiva de la Unión Europea estableció un plazo para que en los estados miembros dejaran de fabricar y comercializar lámparas incandescentes. El 1 de septiembre de 2009 se prohibió la fabricación y distribución de lámparas de potencia igual o superior a 100 W y el 1 de septiembre de 2010 las lámparas de 75 W. Un año después, el 1 de septiembre de 2011, las lámparas de 60 W y, por último, el 1 de septiembre de 2012 se retiraron las lámparas de 40 y 25 W. Las lámparas incandescentes están siendo sustituidas por opciones más eficientes, como las lámparas fluorescentes compactas y las basadas en tecnología LED. Circuitos eléctricos en serie Circuitos eléctricos en paralelo Circuitos eléctricos mixtos

9 Definición de una Lámpara incandescente o bombilla:
La lámpara incandescente es la de más bajo rendimiento luminoso de las lámparas utilizadas: de 12 a 18 lm/W (lúmenes por vatio de potencia) y la que menor vida útil o durabilidad tiene: unas 1000 horas, pero es la más difundida, por su bajo precio y el color cálido de su luz. Si bien hubo patentes en Estados Unidos de bombillas de luz de hasta horas nunca se fabricaron por ser económicamente inviables. En 1924 el cartel Phoebus, que agrupaba a los principales fabricantes de Europa y Estados Unidos, pactó limitar la vida útil de las bombillas eléctricas a 1000 horas. Oficialmente este cartel nunca existió. No ofrece muy buena reproducción de los colores, ya que no emite en la zona del espectro de colores fríos, pero al tener un espectro de emisiones continuo logra contener todas las longitudes de onda en la parte que emite del espectro. Su eficiencia es muy baja, ya que sólo convierte en luz visible alrededor del 15 % de la energía consumida. Otro 25 % se transforma en energía calorífica y el 60 % restante en radiación no perceptible, luz ultravioleta y luz infrarroja, que acaban convirtiéndose en calor. Sin embargo el concepto de eficiencia es relativo, y puede considerarse bajo sólo en el caso de que se contemple la conversión de energía eléctrica en luz. Justamente debido a sus supuestas limitaciones, su uso durante el invierno convierte a la lámpara incandescente en un objeto que transforma la energía eléctrica en luz y calor de manera perfectamente eficiente (por ejemplo en una lámpara de mesa), especialmente en espacios donde a su vez se requiere calefacción, ya que el calor que desprende se encuentra en el sitio más cercano y necesario. Además, en la comparación por ejemplo con las bombillas de bajo consumo, debe considerarse el proceso de fabricación, su contenido de mercurio y la radiación electromagnética. Durante el verano o en épocas de calor sí sería válida la idea de ineficiencia por desperdicio de energía (en calor). El texto debe ser justificado

10 FUNCIONAMIENTO Y PARTES
1.Envoltura, ampolla de vidrio o bulbo. 2.Gas inerte. 3.Filamento de wolframio. 4.Hilo de contacto (va al pie). 5.Hilo de contacto (va a la base). 6.Alambre(s) de sujeción y disipación de calor del filamento. 7.Conducto de refrigeración y soporte interno del filamento. 8.Base de contacto. 9.Casquillo metálico. 10.Aislamiento eléctrico. 11.Pie de contacto eléctrico. Consta de un filamento de wolframio muy fino, encerrado en una ampolla de vidrio en la que se ha hecho el vacío, o se ha rellenado con un gas inerte, para evitar que el filamento se volatilice por las altas temperaturas que alcanza. Se completa con un casquillo metálico, en el que se ubican las conexiones eléctricas. La ampolla varía de tamaño proporcionalmente a la potencia de la lámpara, puesto que la temperatura del filamento es muy alta y, al aumentar la potencia y el desprendimiento de calor, es necesario aumentar la superficie de disipación de calor. Inicialmente en el interior de la ampolla se hacía el vacío. Actualmente la ampolla está rellena de algún gas noble (normalmente kriptón) que impide la combustión del filamento.

11 El casquillo sirve para fijar la lámpara en un portalámparas por medio de una rosca (llamada Rosca Edison) o una bayoneta. En la mayor parte del mundo, los casquillos de rosca para lámparas de potencias medias se designan con el código de roscas Edison E-27, representando este número la medida en milímetros de su rosca. Es también muy frecuente una talla menor de rosca, la llamada E-14 para potencias menores, o rosca Mignon, y la llamada Goliath, E-40, reservada para lámparas de gran potencia. En países como Francia o el Reino Unido, está o ha estado en uso para servicio regular durante muchos años, el casquillo de bayoneta en sus versiones de doble contacto, tanto de paso ancho (B-22d o B22d) similar en tamaño al E-27 y adecuado para lámparas estándar, como el estrecho (BA-15d o BA15d), equivalente al E-14 y por tanto, más indicado para lámparas de pequeño tamaño, tales como del tipo vela, esféricas, miniatura y decorativas. Esta clase de casquillo deriva directamente del originalmente ideado por Swan, existiendo también versiones de un solo contacto, tanto en los diámetros antes mencionados, como en pasos más estrechos, tales como el BA-10 o el BA-5, de 10 y 5 mm de diámetro respectivamente. En Norteamérica existen otros tipos de casquillo normalizados, si bien todos ellos son del tipo de rosca derivados del original de Edison. Entre ellos está, principalmente, el E-26, que es exactamente el primitivo que Thomas Alva creó, manteniendo sus medidas y su paso de rosca. Nuestro E-27 es totalmente compatible con él, y ambos se aplican a lámparas estándar de uso normal. Para las lámparas de pequeño tamaño, en Estados Unidos utilizan un casquillo similar a nuestro Mignon, si bien es algo más estrecho; es el E-12, que allí se le conoce como Candelabra y su diámetro es de 12 mm. A su vez, hay otro tipo intermedio que procede de Japón, el E-17 o Intermediate, con un diámetro de 17 mm y aplicable a lámparas de pequeño y medio tamaño. Como curiosidad, hay que citar que en España es corriente encontrar tales tamaños de casquillo en las lámparas que traen algunas guirnaldas navideñas, las cuales como es natural, están provistas de los correspondientes portalámparas que de otra forma, son prácticamente imposibles de encontrar en nuestro mercado. Para lámparas de gran potencia, en Norteamérica se utiliza un casquillo equivalente al E-40 europeo, aunque con un milímetro menos de calibre, por lo que se denomina E-39, aunque allí se le conoce popularmente como Mogul.

12 Para lámparas de gran potencia, en Norteamérica se utiliza un casquillo equivalente al E-40 europeo, aunque con un milímetro menos de calibre, por lo que se denomina E-39, aunque allí se le conoce popularmente como Mogul. Y por último, en lo que respecta a la rosca Edison, hay que decir todavía que existen otros dos pasos de este tipo de casquillo, que son el E-10 y el E-5, siendo sus diámetros de 10 y 5 mm respectivamente. El primero se utiliza para lámparas miniatura y de pequeña potencia, generalmente funcionando a tensiones muy bajas, tales como las empleadas en linternas, faros de bicicleta, pilotos o indicadores para señalización, diales de receptores radiofónicos, etc. A su vez, el casquillo E-5, se usa para lamparitas sub-miniatura, generalmente del tipo empleado en algunos sistemas de exigua potencia alimentados mediante células solares fotovoltaicas, en guirnaldas decorativas, e incluso también para señalización, si bien en muchos de estos usos están siendo sustituidas por los diodos LED. Hay muchos otros tipos de encasquillado para lámparas incandescentes y de descarga, sobre todo en lo relativo a aplicaciones especiales, si bien los tipos de rosca Edison o bayoneta Swan en sus distintos formatos, son los más populares para usos normales.

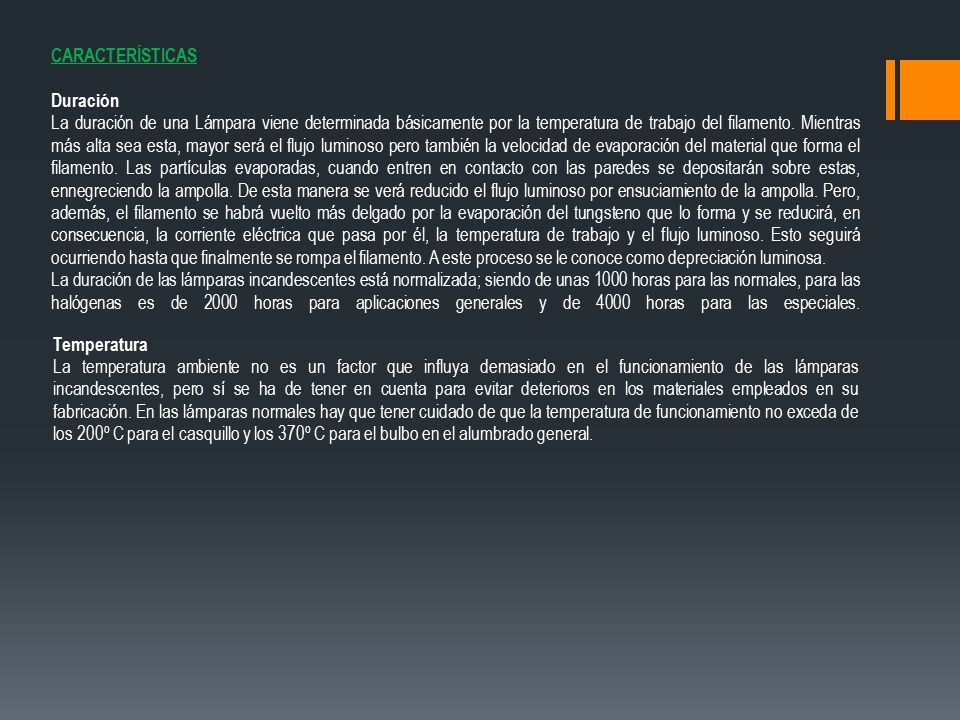

13 CARACTERÍSTICAS Duración La duración de una Lámpara viene determinada básicamente por la temperatura de trabajo del filamento. Mientras más alta sea esta, mayor será el flujo luminoso pero también la velocidad de evaporación del material que forma el filamento. Las partículas evaporadas, cuando entren en contacto con las paredes se depositarán sobre estas, ennegreciendo la ampolla. De esta manera se verá reducido el flujo luminoso por ensuciamiento de la ampolla. Pero, además, el filamento se habrá vuelto más delgado por la evaporación del tungsteno que lo forma y se reducirá, en consecuencia, la corriente eléctrica que pasa por él, la temperatura de trabajo y el flujo luminoso. Esto seguirá ocurriendo hasta que finalmente se rompa el filamento. A este proceso se le conoce como depreciación luminosa. La duración de las lámparas incandescentes está normalizada; siendo de unas 1000 horas para las normales, para las halógenas es de 2000 horas para aplicaciones generales y de 4000 horas para las especiales. Temperatura La temperatura ambiente no es un factor que influya demasiado en el funcionamiento de las lámparas incandescentes, pero sí se ha de tener en cuenta para evitar deterioros en los materiales empleados en su fabricación. En las lámparas normales hay que tener cuidado de que la temperatura de funcionamiento no exceda de los 200º C para el casquillo y los 370º C para el bulbo en el alumbrado general.

14 VARIACIONES DE LA TENSIÓN
Las variaciones de la tensión se producen cuando aplicamos a la lámpara una tensión diferente de la tensión nominal para la que ha sido diseñada. Cuando aumentamos la tensión aplicada se produce un incremento de la potencia consumida y del flujo emitido por la lámpara pero se reduce la duración de la lámpara. Análogamente, al reducir la tensión se produce el efecto contrario. CARACTERÍSTICAS CROMÁTICAS Los colores que vemos con nuestros ojos dependen en gran medida de las características cromáticas de las fuentes de luz. Por poner un ejemplo, no se ve igual una calle de noche a la luz de las farolas iluminadas por lámparas de luz blanca que con lámparas de luz amarilla. A la hora de describir las cualidades cromáticas de las fuentes de luz hemos de considerar dos aspectos. El primero trata sobre el color que presenta la fuente. Y el segundo describe cómo son reproducidos los colores de los objetos iluminados por esta. El rendimiento en color, por contra, hace referencia a cómo se ven los colores de los objetos iluminados. Nuestra experiencia nos indica que los objetos iluminados por un fluorescente no se ven del mismo tono que aquellos iluminados por bombillas. En el primer caso destacan más los tonos azules mientras que en el segundo lo hacen los rojos. Esto se debe a que la luz emitida por cada una de estas lámparas tiene un alto porcentaje de radiaciones monocromáticas de color azul o rojo.

15 CIRCUITOS ELÉCTRICOS Pero ¿qué es un circuito eléctrico? Se denomina así el camino que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por  el conducto, llega a un interruptor y regresa a la otra terminal de la pila. Los elementos básicos de un circuito eléctrico son: Un generador de corriente eléctrica, en este caso una pila; los conductores (cables o alambre), que llevan a corriente a una resistencia foco y posteriormente al interruptor, que es un dispositivo de control. Todo circuito eléctrico requiere, para su funcionamiento, de una fuente de energía, en este caso, de una corriente eléctrica. ¿Qué es la corriente eléctrica? Recibe este nombre el movimiento de cargas eléctricas (electrones) a través de un conducto; es decir, que la corriente eléctrica es un flujo de electrones. ¿Qué es un interruptor o apagador? No es más que un dispositivo de control, que permite o impide el paso de la corriente eléctrica a través de un circuito, si éste está cerrado y que, cuando no lo hace, está abierto.

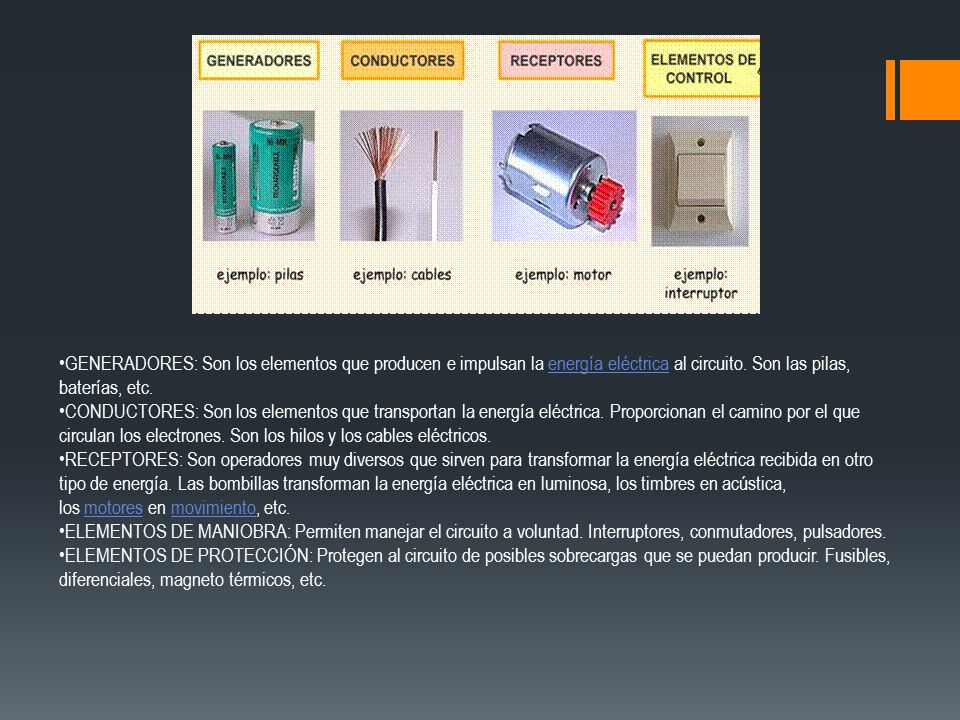

16 GENERADORES: Son los elementos que producen e impulsan la energía eléctrica al circuito. Son las pilas, baterías, etc. CONDUCTORES: Son los elementos que transportan la energía eléctrica. Proporcionan el camino por el que circulan los electrones. Son los hilos y los cables eléctricos. RECEPTORES: Son operadores muy diversos que sirven para transformar la energía eléctrica recibida en otro tipo de energía. Las bombillas transforman la energía eléctrica en luminosa, los timbres en acústica, los motores en movimiento, etc. ELEMENTOS DE MANIOBRA: Permiten manejar el circuito a voluntad. Interruptores, conmutadores, pulsadores. ELEMENTOS DE PROTECCIÓN: Protegen al circuito de posibles sobrecargas que se puedan producir. Fusibles, diferenciales, magneto térmicos, etc.

17 Existen otros dispositivos llamados fusibles, que pueden ser de diferentes tipos y capacidades. ¿Qué es un fusible? Es un dispositivo de protección tanto para ti como para el circuito eléctrico. Sabemos que la energía eléctrica se puede transformar en energía calorífica. Hagamos una analogía, cuando hace ejercicio, tu cuerpo está en movimiento y empiezas a sudar, como consecuencia de que está sobrecalentado. Algo similar sucede con los conductores cuando circula por ellos una corriente eléctrica (movimiento de electrones) y el circuito se sobrecalienta. Esto puede ser producto de un corto circuito, que es registrado por el fusible y ocasiona que se queme o funda el listón que está dentro de el, abriendo el circuito, es decir impidiendo el paso de corriente para protegerte a ti y a la instalación. Recuerda que cada circuito presenta Características Particulares. Obsérvalas, compáralas y obtén conclusiones sobre los circuitos eléctricos.

18 Tipos de circuitos eléctricos
Circuito en serie Los circuitos en serie son aquellos circuitos donde la energía eléctrica solamente dispone de un camino, lo cual hace que no interesen demasiado lo que se encuentra en el medio y los elementos que la componen no pueden ser independientes. O sea aquí solamente existe un único camino desde la fuente de corriente hasta el final del circuito (que es la misma fuente). Este mecanismo hace que la energía fluya por todo lo largo del circuito creado de manera tal que no hay ni independencia ni distinción en los diferentes lugares de este. Las características de los circuitos en serie son fáciles de diferencias, comenzando con que la suma de las caídas de la tensión que ocurren dentro del circuito son iguales a toda la tensión que se aplica. Además, la intensidad de la corriente es la misma en todos los lugares, es decir en cualquier punto de la distribución. Queda por mencionar que la equivalencia de la resistencia del circuito es el resultado de la suma de todas las resistencias, aunque suene como un trabalenguas es así, el resultado está dado por las resistencias compuestas.

19 b) Circuito en paralelo
Los circuitos en paralelo son un tipo de circuitos eléctricos cuya principal característica es que todos las entradas de los elementos de dicho sistema, tales como resistencias, condensadores o bobinas, están unidas a un único punto. Del mismo modo, y tal y como sucede con las entradas, todas las salidas de los elementos anteriormente mencionados, están unidas a un único punto.

20 c) Circuito mixto Si tenemos que definir qué es un circuito mixto, podríamos decir que es aquel en el que se intercalan elementos conectados en serie con elementos conectados en paralelo. Para crear un circuito de estas características no existen unas normas establecidas ya que las combinaciones que se pueden dar dependen de las necesidades del momento y pueden ser casi infinitas. Cómo analizar un circuito mixto Si pretendemos analizar un circuito mixto haciendo uso de los equivalentes de elementos conectados en serie y elementos conectados en paralelo, bastaría con ir identificando la conexión de cada uno de los elementos e irlos agrupando en elementos conectados en serie y elementos conectados en paralelo. A partir de ahí iremos calculando sus equivalente hasta tener dos únicos elementos, uno equivalente a la parte del circuito conectada en paralelo y otro equivalente a la parte del circuito conectada en serie.                                                                                                      El último paso sería calcular ese último equivalente teniendo en cuenta que tanto un circuito serie como un circuito paralelo se puede reducir a un único elemento. A pesar de que puede parecer un circuito sin aplicaciones, estás pueden ser muchas ya que en algún punto del circuito, en circuitos muy extensos, podemos tener unas necesidades que no tengamos en otro punto del mismo.

21 Circuitos eléctricos en el hogar
Para hablar de circuitos eléctricos en el hogar habría que empezar por definir qué son: se trata de un conjunto de elementos que interconectados de forma adecuada permiten el flujo de la energía eléctrica hacia adentro de la edificación y a través de los diferentes tableros, interruptores y tomacorrientes de la misma. Están compuestos, a grosso modo, de lo siguiente: Fuente de tensión: provee al circuito del voltaje necesario para generar la corriente eléctrica Conductores o cables: es el medio de transporte de energía de la fuente (es decir, de la calle) a la carga (equipo o aparato dentro del hogar). Carga eléctrica: es el equipo o aparato donde se aprovecha la energía eléctrica Elementos de protección y seccionamiento: elementos de la instalación que operan en caso de sobrecarga o cortocircuito.

22 El número mínimo de circuitos que requiere un hogar se determina a partir de la carga total de energía eléctrica de la que hacen uso los habitantes de la misma, y a veces de la forma en que se desea proteger o seccionar la instalación. Para vivienda se requiere cuando menos de lo siguiente: Dos circuitos para aparatos pequeños, que estén ubicadas en cocina, despensa, comedor y desayunador Un circuito para alimentar los contactos de la lavadora Un circuito para alimentar los contactos del cuarto de baño (la norma de instalaciones eléctricas tiene algunas excepciones) Lo anterior además de los circuitos que se exigen para iluminación y contactos en otras zonas de la casa. Se permite incluir la iluminación en los circuitos para aparatos electrodomésticos pequeños, pero se recomienda tener uno independiente para algunas lámparas, lo que facilitará el servicio de mantenimiento. Si se tienen dudas, la Norma Oficial Mexicana de Instalaciones Eléctricas establece en su artículo  210 el número de circuitos recomendados en vivienda. La construcción de una instalación eléctrica requiere de conocimientos específicos para determinar la demanda de energía y la distribución de todas las salidas de corriente a lo largo de la casa o departamento. Además, el material eléctrico a utilizar debe estar certificado para no correr riesgos innecesarios. Las unidades de aire acondicionado y calefacción deberán contar con un circuito independiente de acuerdo con los cálculos de selección de conductores y protecciones que indica la norma. Por último, es importante tener precisión sobre la demanda máxima de energía que requiere la instalación del hogar y realizar mediciones periódicas, así como asegurarse de que los dispositivos de protección y el calibre de los conductores sea el adecuado. No hacerlo así pone en riesgo la seguridad de la instalación, de sus ocupantes y de los equipos conectados.

23 DISEÑO DEL PLANO EN 3D CON REDES DEL CIRCUITOS ELECTRICOS
MATERIALES Y PROCEDIMIENTO Materiales para construir una casa de Foam. Una plancha de Foam chino Una cuchilla Un lápiz y Finalmente una silicona de 300ml DISEÑO DEL PLANO EN 3D CON REDES DEL CIRCUITOS ELECTRICOS DISEÑO DEL PLANO

24 MATERIALES PARA CONSTRUIR LOS CIRCUITOS ELÉCTRICOS
Cinta aislante Tijera 2 pilas 2 interruptores 7 bombillas 6 metros de cables

25 Figuras del procedimiento comentado
Armado de la casa Realizamos los planos en el tripley Luego cortamos las paredes con respecto de las paredes. …………………………. ……………………………. …………………………….  Figuras del procedimiento comentado

26 Figuras del procedimiento comentado
Armado de los circuitos eléctricos Armamos un circuito simple (serie) Armamos un circuito compuesto. Se hace un plano de la red de iluminación ……………………………. …………………………….  Figuras del procedimiento comentado

27 Finalmente, tenemos

28 Conclusiones Evaluamos las características de las lámparas incandescentes a fin de valorar sus ventajas y desventajas. Basándose en este análisis, se concluyó que: Tiene un bajo costo. Una gran ventaja es el ahorro energético si se toman los recaudos y controles necesarios, acerca de la calidad, duración, potencia y seguridad eléctrica que estas lámparas deben brindar. Son frías: La mayor parte de la energía que consumen la convierten en luz es lo que se espera de una bombilla. En cambio prácticamente la mitad de la energía que consume una bombilla incandescente se transforma en calor y no en luz. Podrán pasar horas encendidas y no quemaran al tocarlas, solo podrán estar un poco calientes. Esta característica puede resultar una ventaja si existen niños pequeños en casa que pudieran tocar este tipo de bombillas en lámparas.

29 Bibliografía REVISTAS: Apellidos y nombres, titulo del artículo, nombre de la revista año de publicación y su editorial LIBROS: Apellidos y nombres, titulo del artículo, año de publicación y su editorial. INTERNET: Dirección de la pagina web consultada.

30 Anexos Gráficos

31 Fotos

32 Agradecimientos
