INSTRUMENTOS DE MEDIDA

INSTRUMENTOS DE MEDIDA

Características de la onda seno
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Características de la onda seno Parámetros de la onda seno: Función seno: x(t) = Xp*sen(ωt + ɵ) x(t): Valor instantáneo de la señal x. Xpp: Valor pico a pico de la señal x. Xp: Valor pico o amplitud de señal x. Xrms:Valor eficaz o valor rms de la señal x. ω: Frecuencia angular en radianes/segundo. t: Tiempo en segundos. f : Frecuencia de la señal en Hertz = ciclos/segundo T: Periodo de la señal en segundos. ɵ: Ángulo de fase en radianes o grados.

Características de la onda seno
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Características de la onda seno Definiciones: Periodo: Tiempo que tarda la señal en repetir su valor. Frecuencia: Numero de veces que se repite la señal en un segundo. Valor pico o amplitud: Valor máximo que alcanza la señal. Valor eficaz o rms: Valor que disipa la misma potencia en un resistor en corriente continua. Este valor es el que marcan los medidores. Angulo de fase: Desplazamiento de la señal con respecto a una referencia. Relaciones:

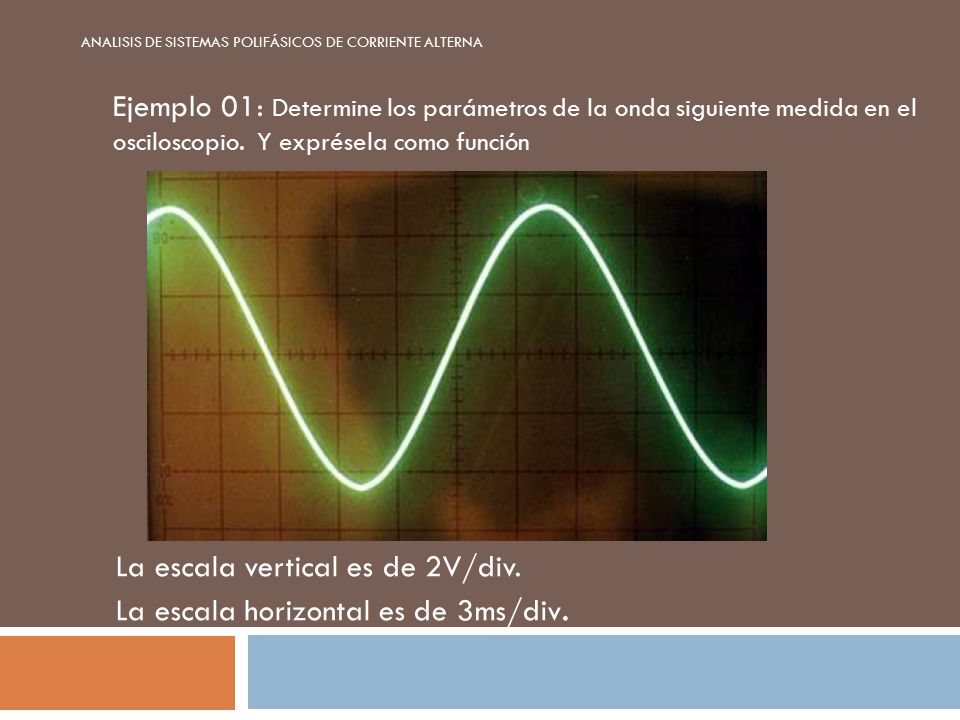

La escala vertical es de 2V/div. La escala horizontal es de 3ms/div.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Ejemplo 01: Determine los parámetros de la onda siguiente medida en el osciloscopio. Y exprésela como función La escala vertical es de 2V/div. La escala horizontal es de 3ms/div.

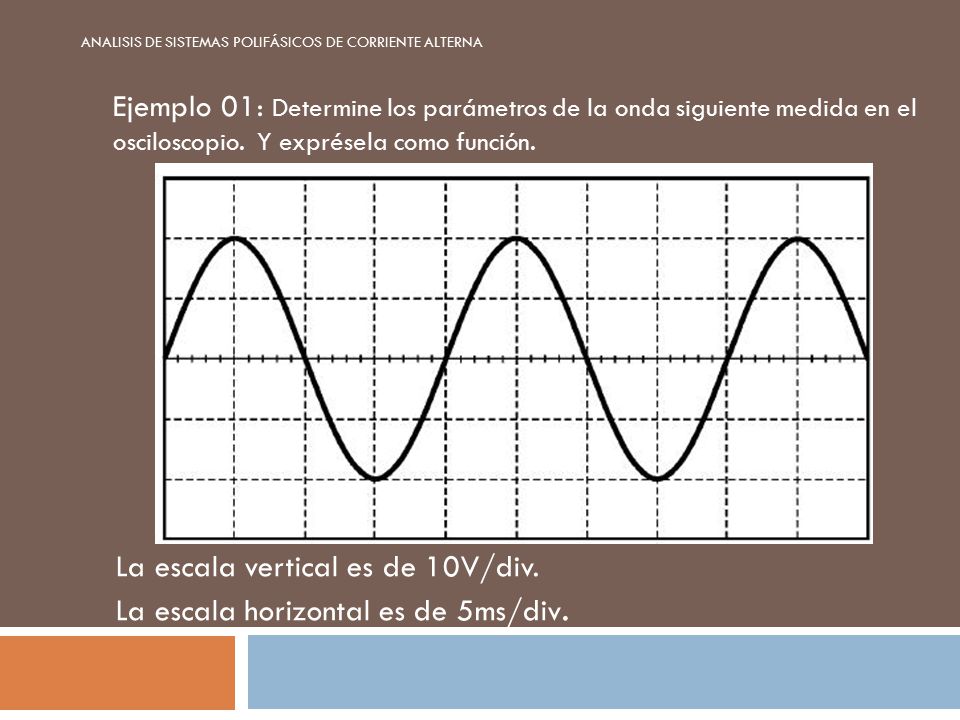

La escala vertical es de 10V/div. La escala horizontal es de 5ms/div.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Ejemplo 01: Determine los parámetros de la onda siguiente medida en el osciloscopio. Y exprésela como función. La escala vertical es de 10V/div. La escala horizontal es de 5ms/div.

ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA
Desfase entre señales En la siguiente figura se están midiendo dos señales de voltaje usando el osciloscopio. Si se tiene la perilla de “time/div” en 500ms, y la perilla de “volt/div” en 10. Determine el ángulo de desfase entre las dos señales e indique quien adelanta a quien. Representelas como funciones con referencia a v1(t).

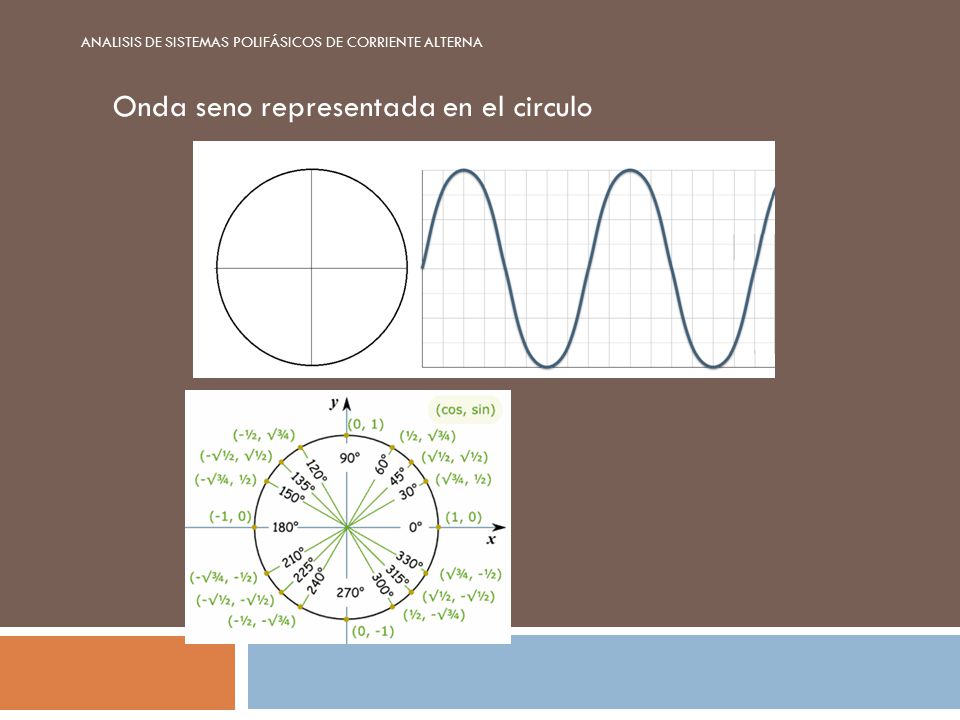

Onda seno representada en el circulo
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Onda seno representada en el circulo

Actividades de apropiación del conocimiento.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Actividades de apropiación del conocimiento. 1) Realizar las actividades propuestas en el documentos respuesta. 2) Realizar la actividades de las animaciones siguientes:

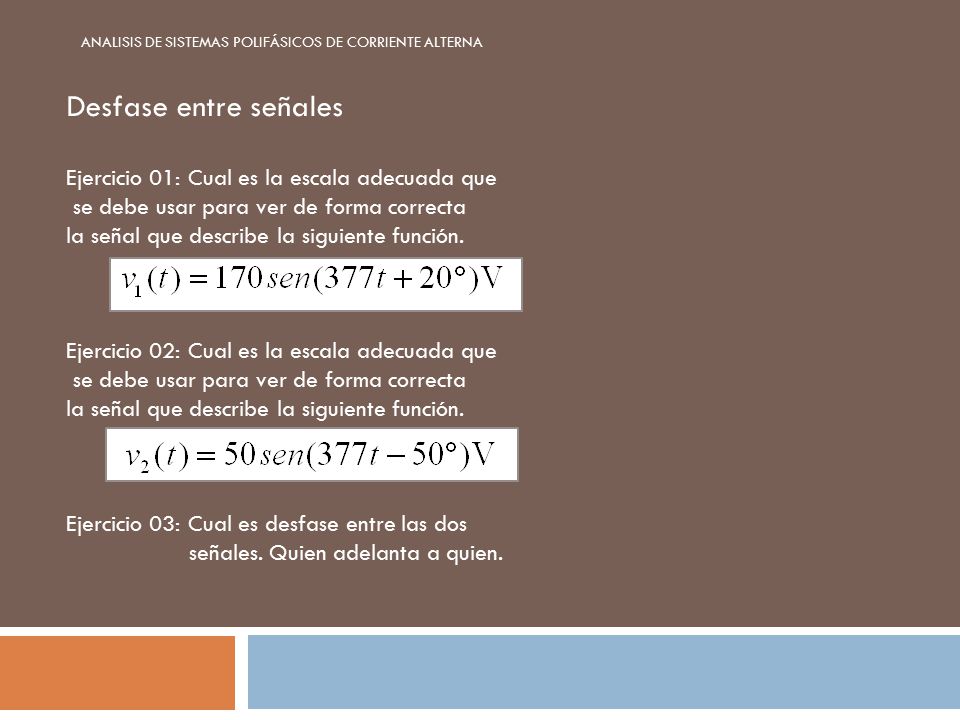

Desfase entre señales Ejercicio 01: Cual es la escala adecuada que
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA Desfase entre señales Ejercicio 01: Cual es la escala adecuada que se debe usar para ver de forma correcta la señal que describe la siguiente función. Ejercicio 02: Cual es la escala adecuada que Ejercicio 03: Cual es desfase entre las dos señales. Quien adelanta a quien.

ELEMENTOS DE PROTECCION DE CIRCUITOS
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA ELEMENTOS DE PROTECCION DE CIRCUITOS En todo circuito eléctrico deben existir dispositivos de protección en caso que se presentes corrientes por encima de los valores anormales.

ELEMENTOS BASICOS DE MEDIDA NOTA MUY IMPORTANTE:
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA ELEMENTOS BASICOS DE MEDIDA NOTA MUY IMPORTANTE: Antes de pedir cualquier dispositivo de medida debe tener claro cuál es el rango de la medida que requiere anotar, debido a que los dispositivos están diseñados con características físicas adecuados para ciertos rangos de medida.

VOLTIMETRO Permite medir la diferencia de potencial entre dos puntos. Su unidad de medida es el voltio; que está definido como la fuerza electromotriz o tensión que hace circular una corriente de un amperio a través de un conductor cuya resistencia es de un ohmio. La medida se debe hacer en paralelo con el elemento a medir. Tenga en cuenta la polaridad de la medida. Si le da positiva la lectura es porque el terminal positivo del voltímetro esta en el punto de mayor potencial ó viceversa.

AMPERIMETRO El amperímetro permite medir la corriente que circula por un elemento. La medida de la corriente se hace en serie con el elemento. Antes de usar el amperímetro se recomienda cortocircuitar sus terminales. La pinza permite sensar el paso de la corriente si necesidad de abrir el circuito. (Utiliza el concepto de campo magnético).

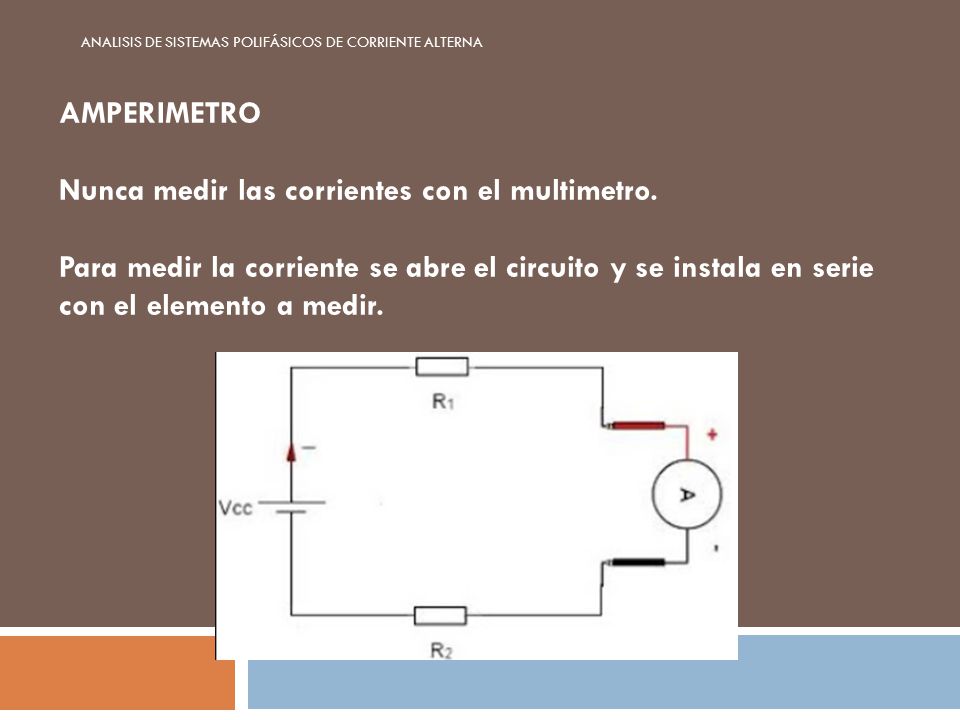

Nunca medir las corrientes con el multimetro.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA AMPERIMETRO Nunca medir las corrientes con el multimetro. Para medir la corriente se abre el circuito y se instala en serie con el elemento a medir.

Permite medir el valor de un resistor.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA OHMETRO Permite medir el valor de un resistor.

MULTIMETRO El multímetro permite tomar diferentes medidas como tensión, corriente, ohmios entre otros.

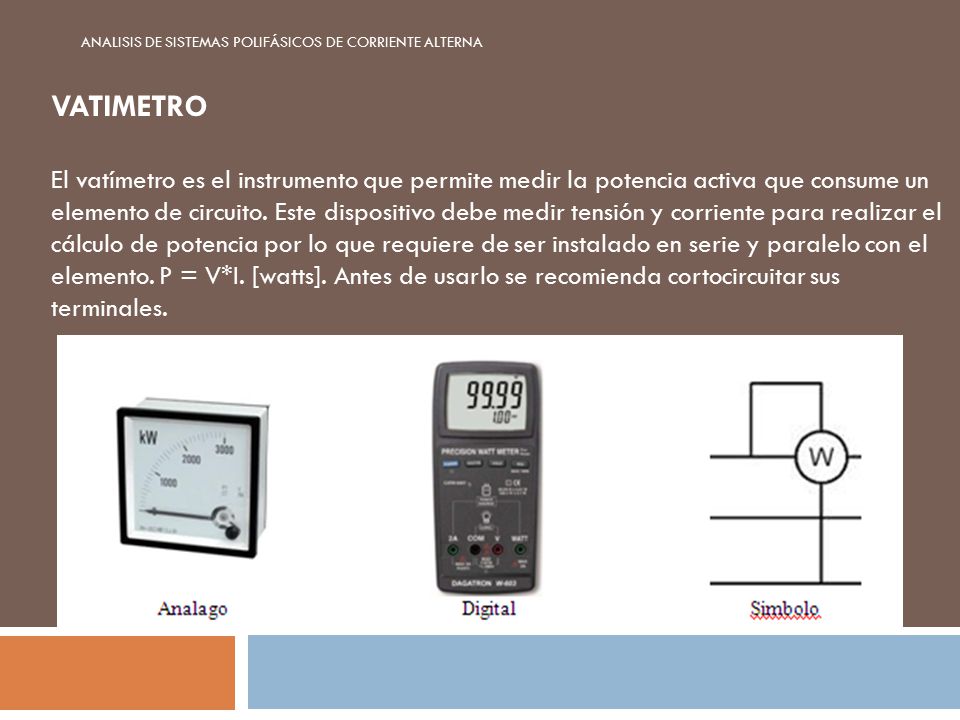

VATIMETRO El vatímetro es el instrumento que permite medir la potencia activa que consume un elemento de circuito. Este dispositivo debe medir tensión y corriente para realizar el cálculo de potencia por lo que requiere de ser instalado en serie y paralelo con el elemento. P = V*I. [watts]. Antes de usarlo se recomienda cortocircuitar sus terminales.

OSCILOSCOPIO Este dispositivo permite visualizar el comportamiento de las señales en el tiempo. Debe tener cuidado con la sonda de tierra del osciloscopio. Cuando se miden tensiones elevadas se debe tener en cuenta los atenuadores de señal.

EQUIPOS DE LABVOLT-FUENTE
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA EQUIPOS DE LABVOLT-FUENTE

EQUIPOS DE LABVOLT-CARGA RESISTIVA
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA EQUIPOS DE LABVOLT-CARGA RESISTIVA

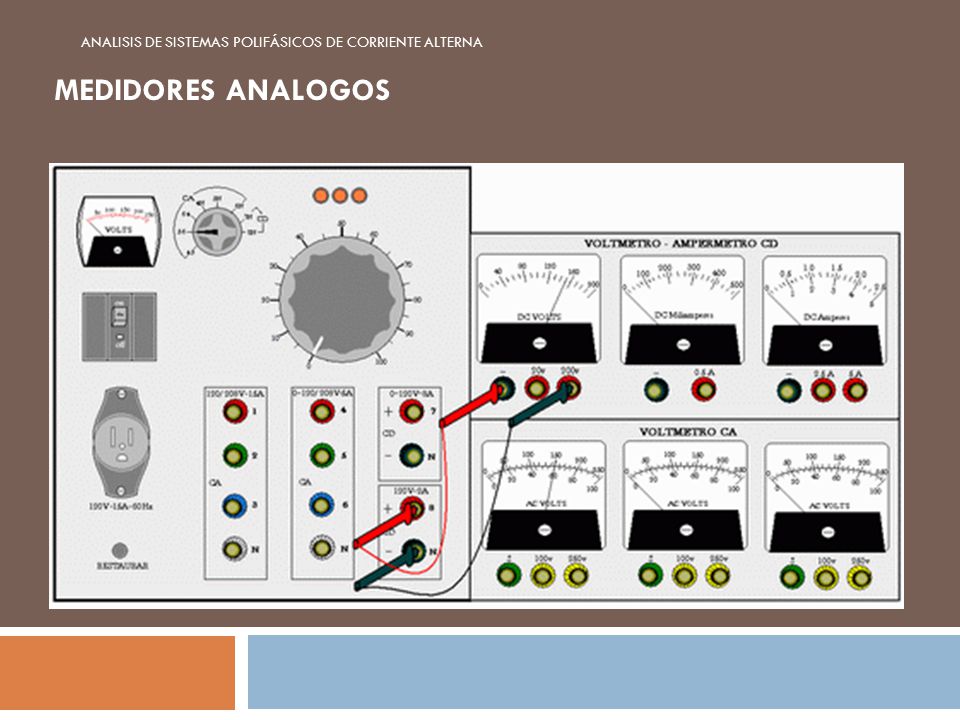

MEDIDORES ANALOGOS

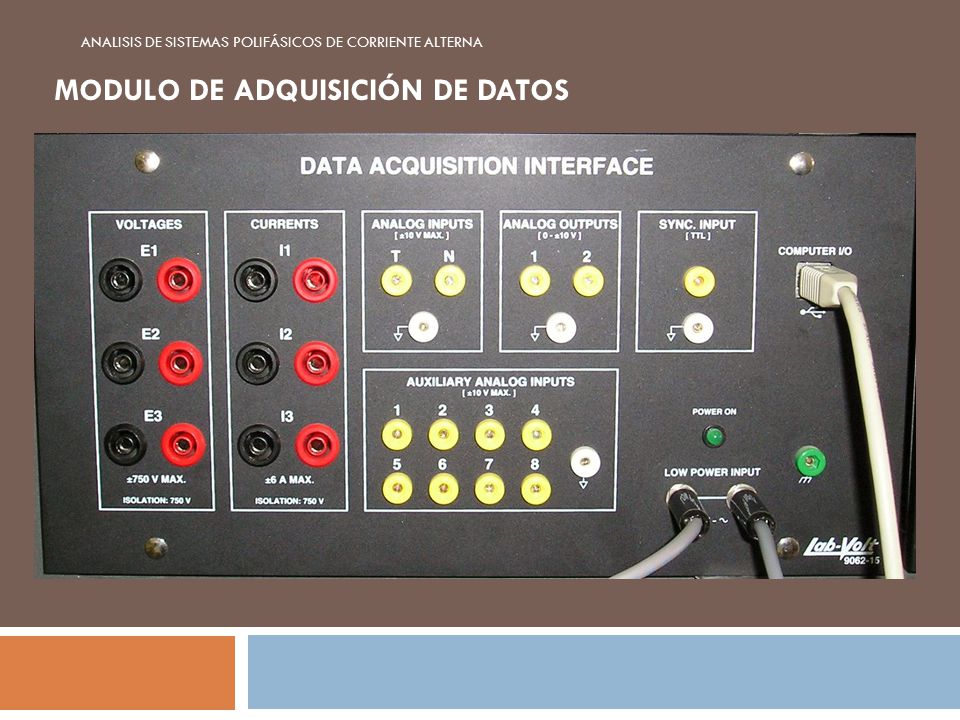

MODULO DE ADQUISICIÓN DE DATOS
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA MODULO DE ADQUISICIÓN DE DATOS

BANCO DE TRANSFORMADOR
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA BANCO DE TRANSFORMADOR

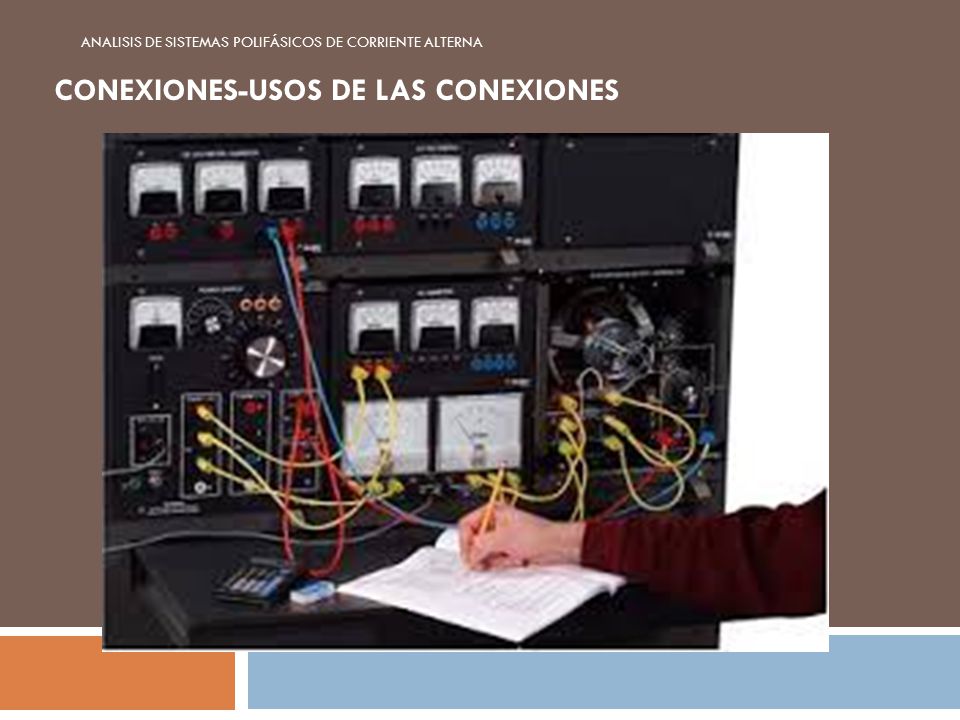

CONEXIONES-USOS DE LAS CONEXIONES
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA CONEXIONES-USOS DE LAS CONEXIONES

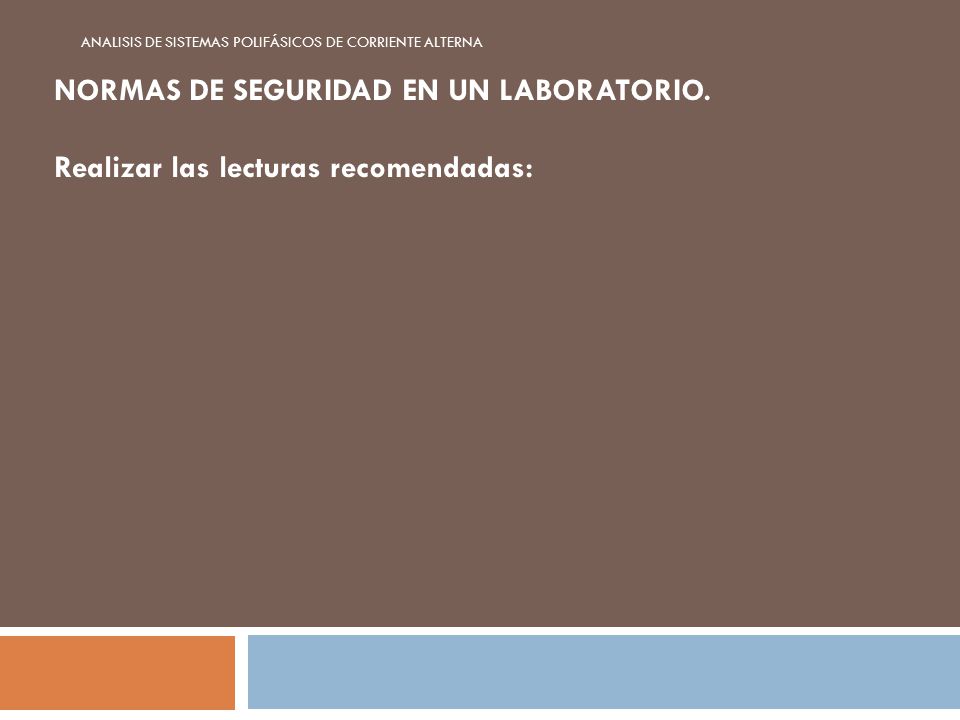

NORMAS DE SEGURIDAD EN UN LABORATORIO.
ANALISIS DE SISTEMAS POLIFÁSICOS DE CORRIENTE ALTERNA NORMAS DE SEGURIDAD EN UN LABORATORIO. Realizar las lecturas recomendadas:
