Primera Ley de la Termodinámica

Presentación del tema: "Primera Ley de la Termodinámica"— Transcripción de la presentación:

1 Primera Ley de la Termodinámica
Trabajo y Procesos Primera Ley de la Termodinámica

2 Primera Ley de la Termodinámica
Es la expresión matemática del Principio de Conservación de Energía. Para Termodinámica: Energíascomo propiedad del sistema = Energíasen tránsito Energíascomo propiedad del sistema = EInterna + Emecánica Emecánica = Ecinética + Epotencial gravitacional Energíasen tránsito = Q + W Considerando que no hay cambios en Emecánica  ΔU = ΔQ + ΔW

3 Procesos Principales Proceso Isométrico Proceso Isobárico
Δv =0 Proceso Isobárico ΔP =0 Proceso Isotérmico ΔT =0 Proceso Adiabático ΔQ =0

4 Procesos Principales Proceso Politrópico
Es todo proceso con gas ideal en el que el producto de la presión por el volumen específico permanece constante. Donde n es el índice politrópico

5 Procesos Politrópicos
Si n = 0  Proceso Isobárico Si n = 1  Proceso Isotérmico Si n =   Proceso Isométrico Si n = k  Proceso Adiabático Donde: y

6 Trabajo para Proceso Isométrico
Δv =0 NO HAY TRABAJO ΔU = ΔQ

7 Primera Ley para Proceso Isométrico
ΔU = ΔQ ΔU = mcvΔT

8 Trabajo para Proceso Isobárico

9 Primera Ley para Proceso Isobárico
ΔU = ΔQ+ ΔW ΔW =-P(V2-V1) ΔU = ΔQ-P(V2-V1) ΔQ = ΔU+P(V2-V1) =(U2+ PV2)-(U1 -PV1) ΔQ = H2-H1

10 Trabajo para Proceso Isotérmico

11 Primera Ley para Proceso Isotérmico
ΔU = ΔQ+ ΔW El proceso debe realizarse muy lentamente para que no cambie la temperatura y es como si la energía interna no cambiara.

12 Trabajo para Proceso Adiabático
ΔQ =0

13 Primera Ley para Proceso Adiabático
ΔU = ΔW ΔU = mcvΔT

14 Procesos Principales

15 Consideraciones de la Primera Ley
Si no hay trabajo mecánico: ΔU = ΔQ Sistema está aislado térmicamente: ΔU = ΔW Si el sistema realiza trabajo: U2 < U1 Si se realiza trabajo sobre el sistema: U2 > U1 Si el sistema absorbe calor: U2 > U1 Si el sistema cede calor: U2 < U1

16 Ejercicio Considere un sistema de un cilindro con émbolo con masas sobre el émbolo para controlar la presion. Para cada caso asumir: P1=200[kPa] V1=0.04[m3] V2=0.1 [m3] Calcular el trabajo en cada caso.

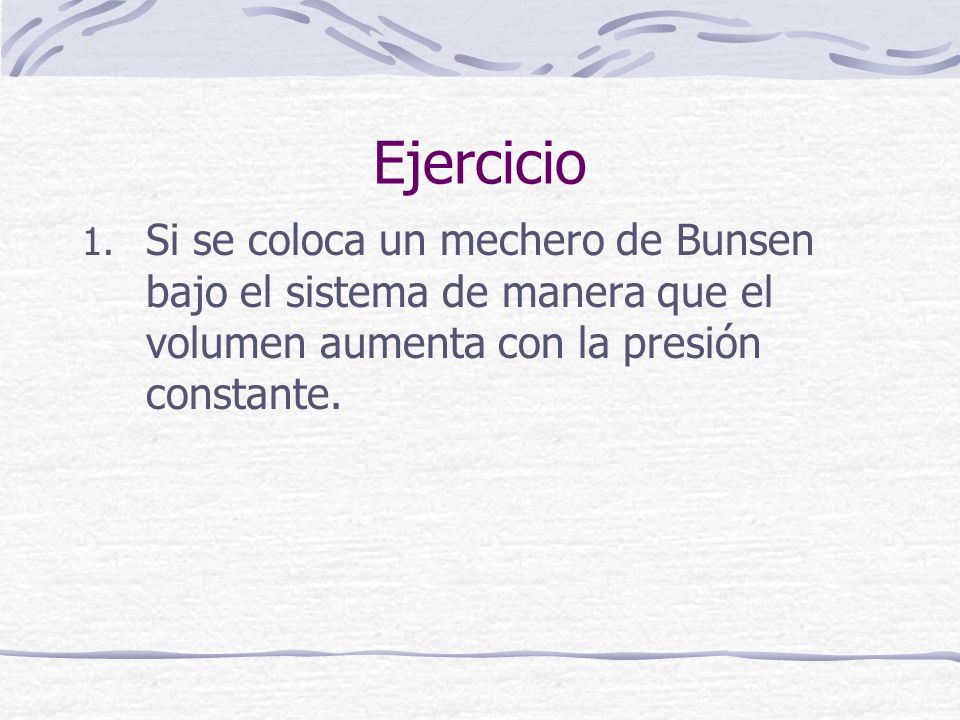

17 Ejercicio Si se coloca un mechero de Bunsen bajo el sistema de manera que el volumen aumenta con la presión constante.

18 Ejercicio Si ahora el pistón se mueve de tal manera que durante el proceso la temperatura permance constante.

19 Ejercicio Si ahora el pistón se mueve de tal manera que durante el proceso la relación entre el volumen y la presión es PV1.3=constante.

20 Ejercicio Un cilindro con pistón tiene un volumen inicial de 0.1 [m3] y contiene nitrógeno a 150 [kPa] y 25 [oC]. El pistón se mueve comprimiendo el nitrógeno hasta P=1[MPa] y T=150 [oC]. Durante el proceso se transfiere calor del nitrógeno y el trabajo realizado es de 20 [kJ]. Calcular el calor transferido Q.
