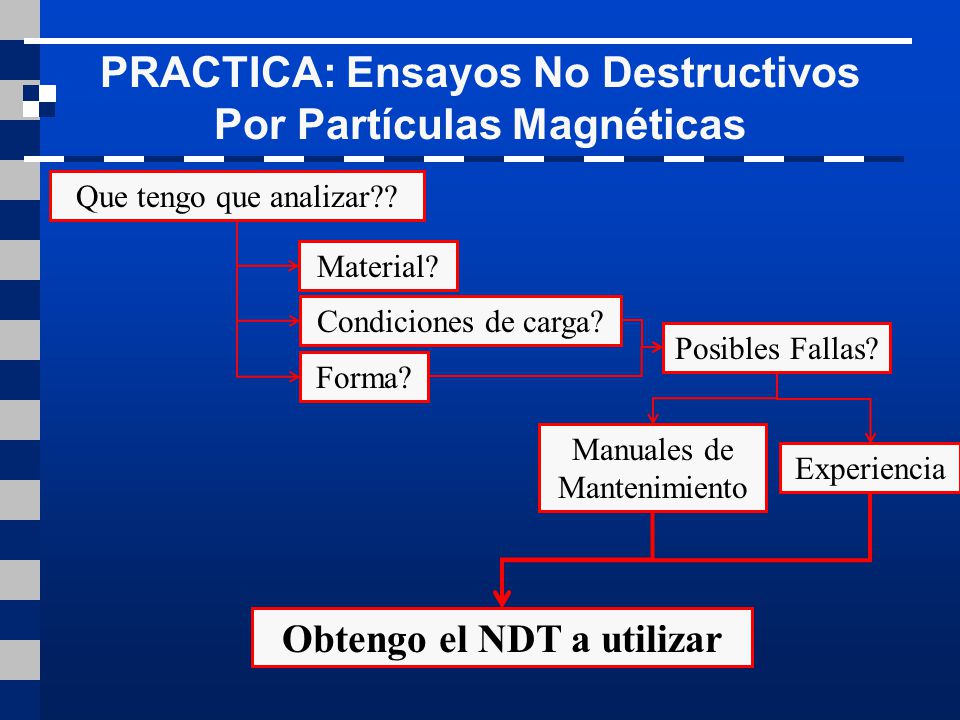

PRACTICA: Ensayos No Destructivos Por Partículas Magnéticas
Que tengo que analizar?? Material? Condiciones de carga? Posibles Fallas? Forma? Manuales de Mantenimiento Experiencia Obtengo el NDT a utilizar
2
NDT Particulars Magnéticas
Fallas a examinar Tipo? Superficiales? Ubicación? Sub superficiales? Dirección? Material? Pieza que posee la falla Tipo de corriente Tamaño? Accesibilidad? Obtengo el procedimiento a utilizar
3
NDT Particulars Magnéticas: Métodos
METODOS Indirectos Directos Circular Longitudinal Circular Bobina Conductor Central
4
NDT Particulars Magnéticas: Partículas
Tipos de partículas Fluorescentes Coloreadas Industria Aeronáutica Suspensión acuosa posee mayor precisión
5
NDT Particulars Magnéticas: Práctica
Ejercicio 1 Cordón de soldadura a analizar Esfuerzos
6
NDT Particulars Magnéticas: Práctica
Ejercicio 2 Ubicación de posibles discontinuidades
7
NDT Particulars Magnéticas: Práctica
Ejercicio 2 Esfuerzos
8
NDT Particulars Magnéticas: Práctica
Ejercicio 3 Rotura Diseño de ensayo según MIL-STD 1949 Inspection, Magnetic Particle
9
NDT Particulars Magnéticas: Práctica
Ejercicio 4 Ubicación de posibles discontinuidades
