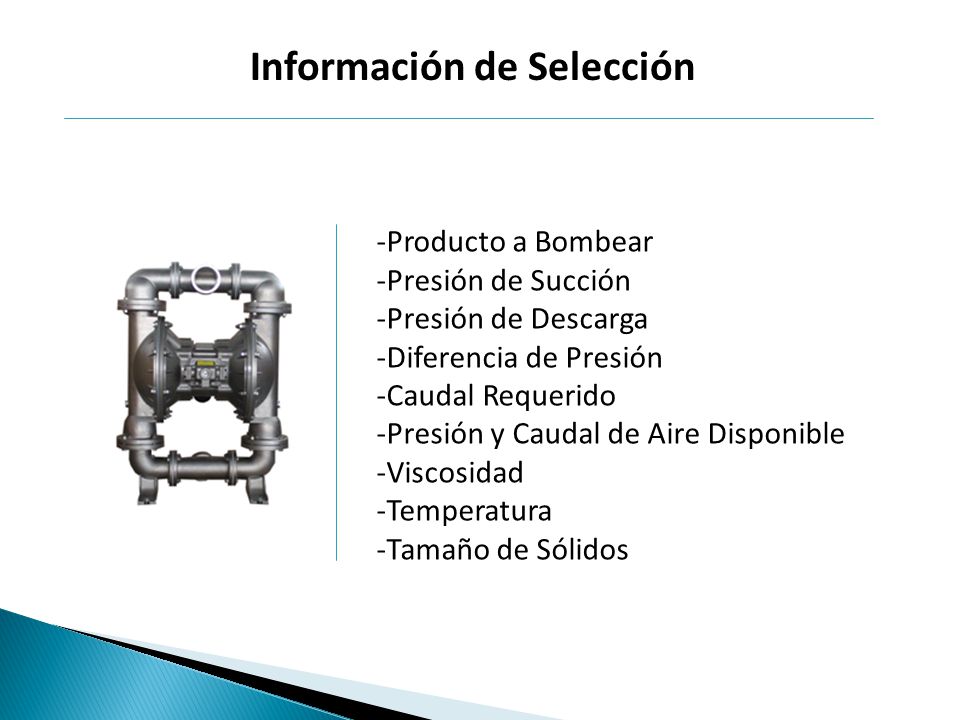

Información de Selección
Producto a Bombear Presión de Succión Presión de Descarga Diferencia de Presión Caudal Requerido Presión y Caudal de Aire Disponible Viscosidad Temperatura Tamaño de Sólidos
3

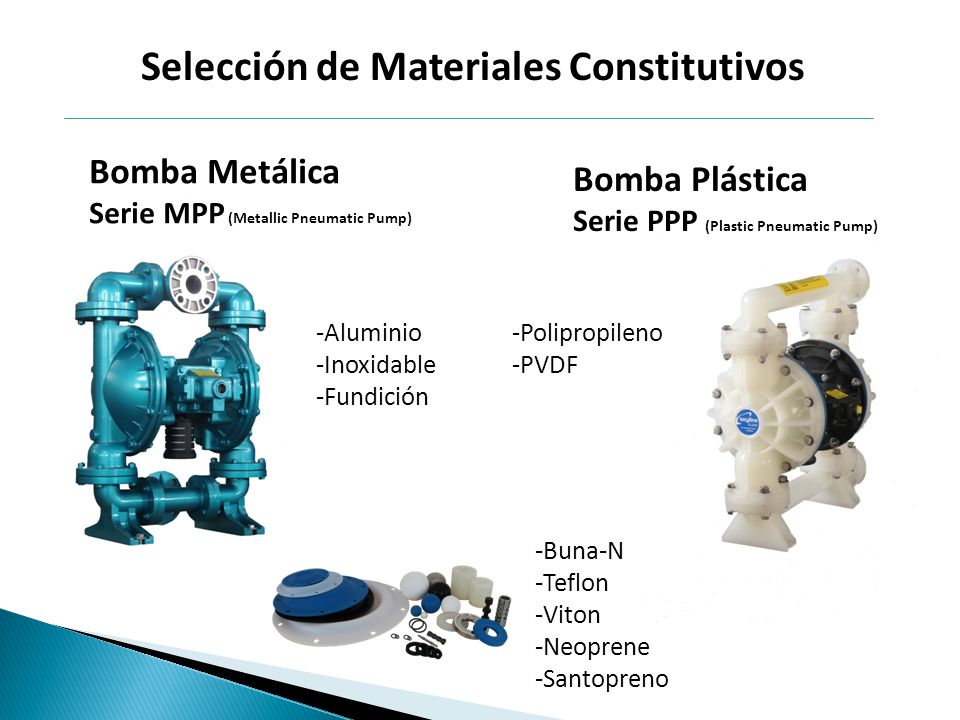

Selección de Materiales Constitutivos
Bomba Metálica Serie MPP (Metallic Pneumatic Pump) Bomba Plástica Serie PPP (Plastic Pneumatic Pump) Aluminio Inoxidable Fundición Polipropileno PVDF Buna-N Teflon Viton Neoprene Santopreno
4

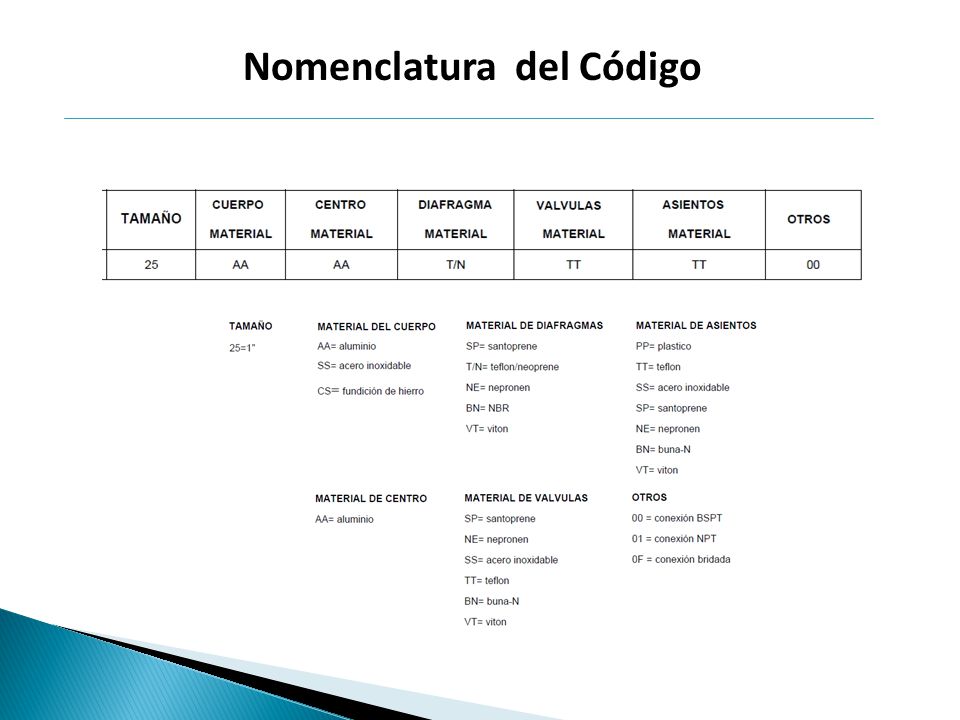

Nomenclatura del Código
5

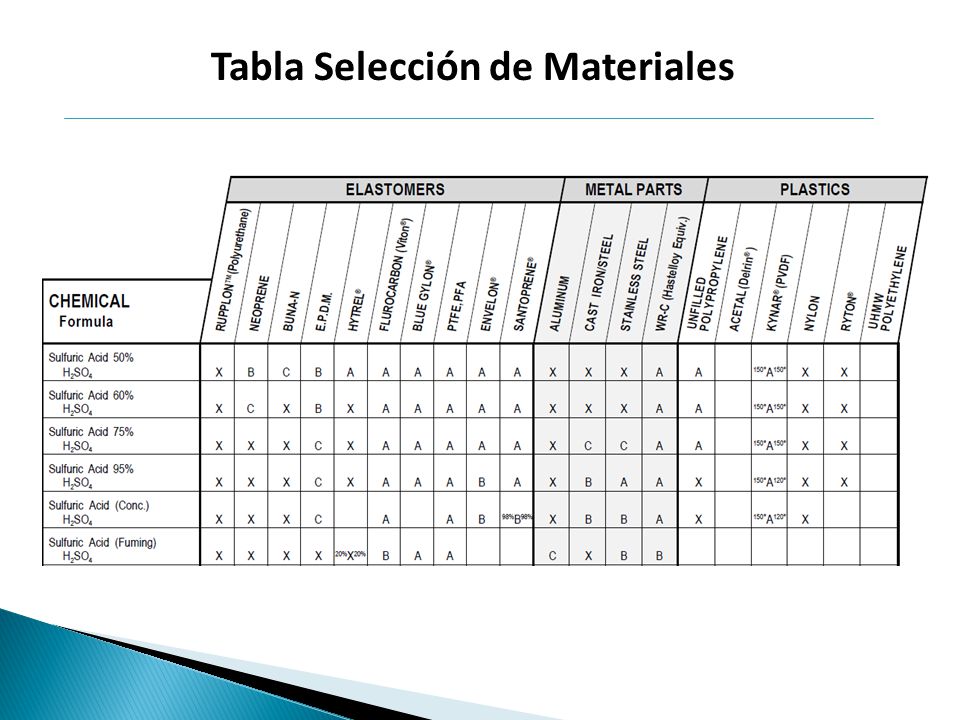

Tabla Selección de Materiales
6
Selección de Materiales por Temperatura
7

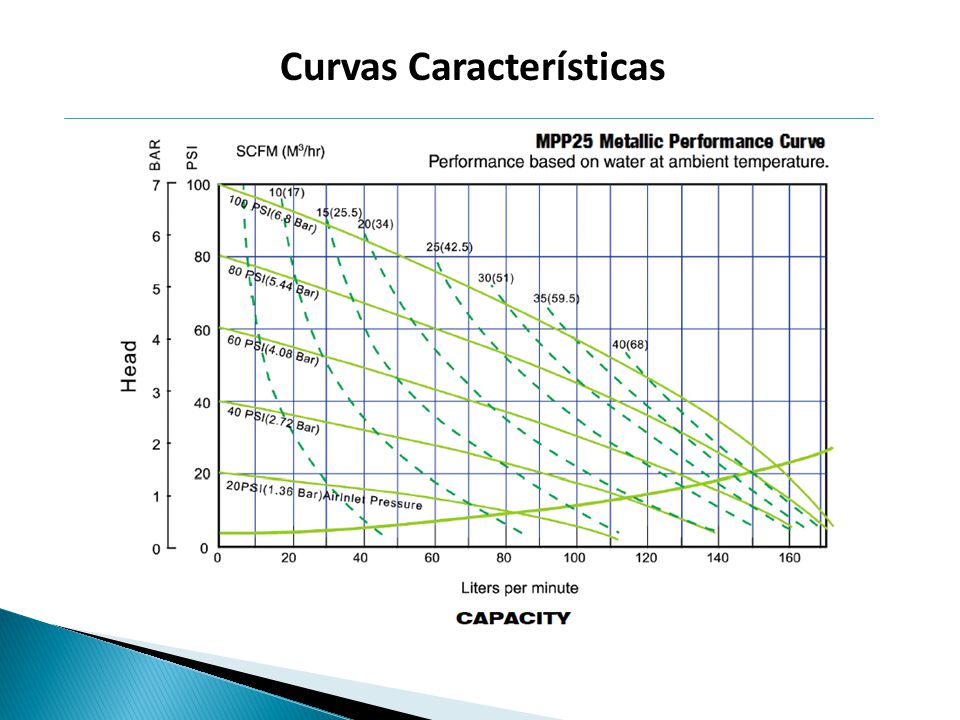

Curvas Características
8
Curvas Características

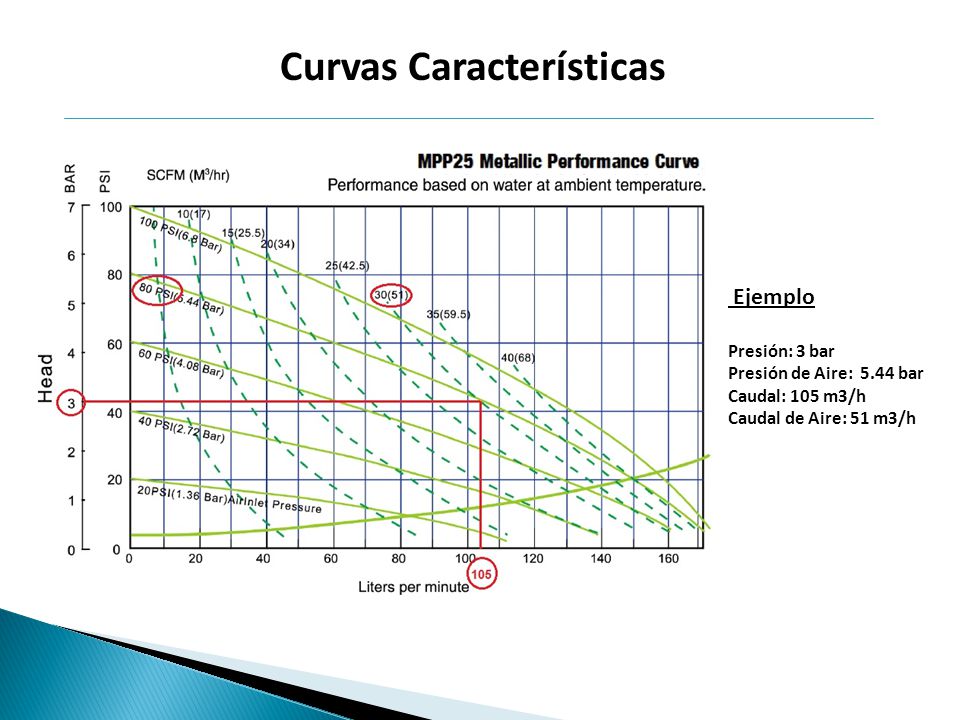

Ejemplo Presión: 3 bar Presión de Aire: bar Caudal: 105 m3/h Caudal de Aire: 51 m3/h
9

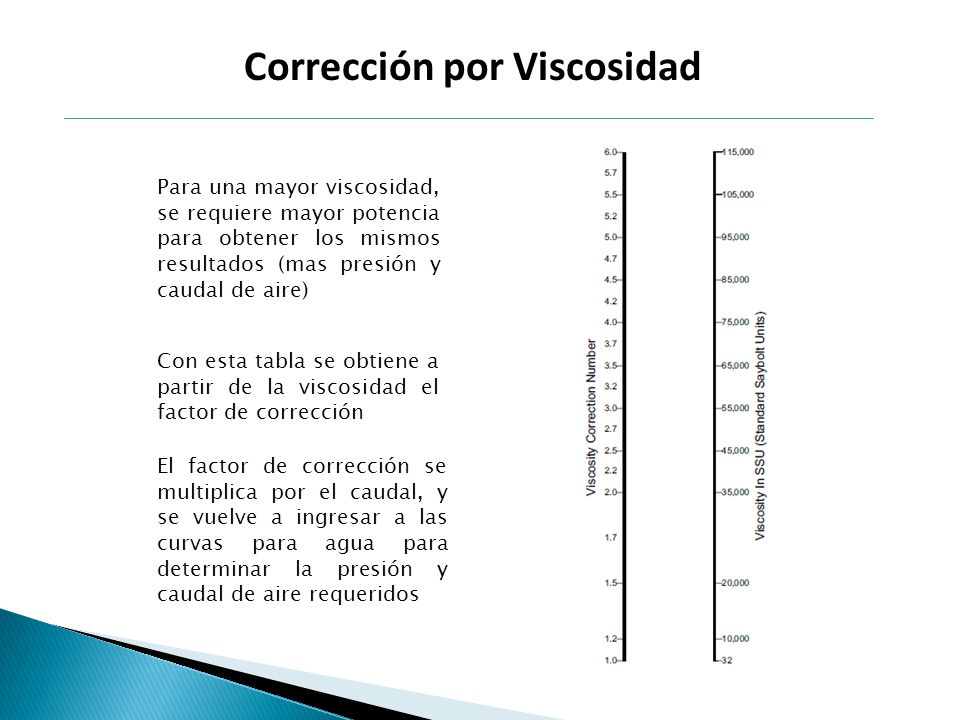

Corrección por Viscosidad
Para una mayor viscosidad, se requiere mayor potencia para obtener los mismos resultados (mas presión y caudal de aire) Con esta tabla se obtiene a partir de la viscosidad el factor de corrección El factor de corrección se multiplica por el caudal, y se vuelve a ingresar a las curvas para agua para determinar la presión y caudal de aire requeridos
10
Corrección por Viscosidad - Ejemplo
Para el caso anterior Presión: 3 bar Presión de Aire: bar Caudal: 105 m3/h Caudal de Aire: 51 m3/h Si la Viscosidad es: SSU Factor de Corrección: 1.2 Caudal Corregidor: 126 m3/h
11
Corrección por Viscosidad - Ejemplo

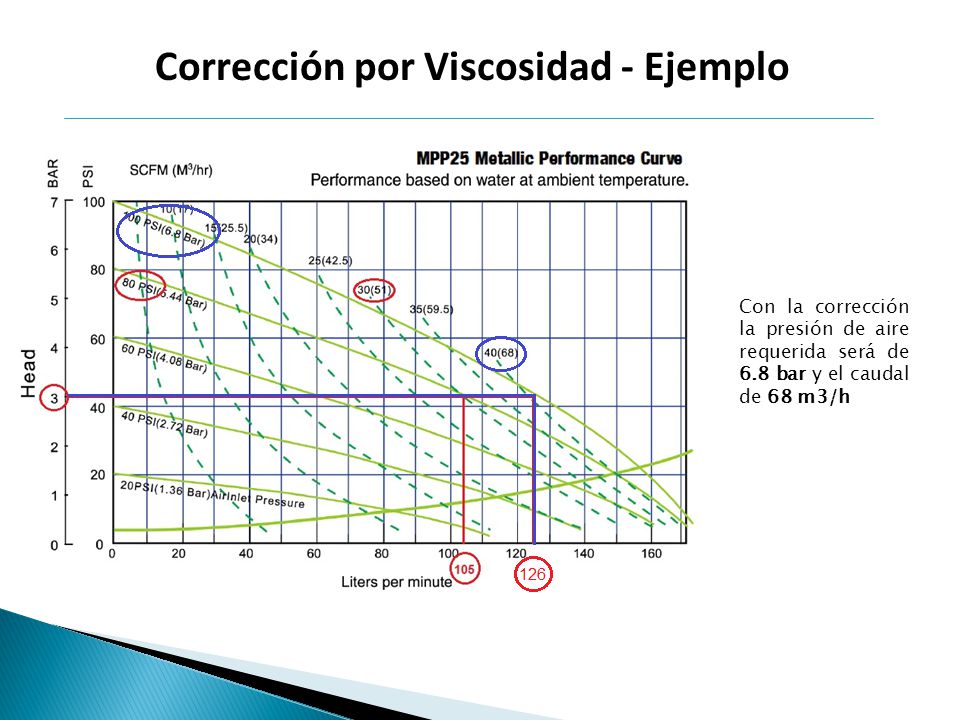

Con la corrección la presión de aire requerida será de 6.8 bar y el caudal de 68 m3/h
12

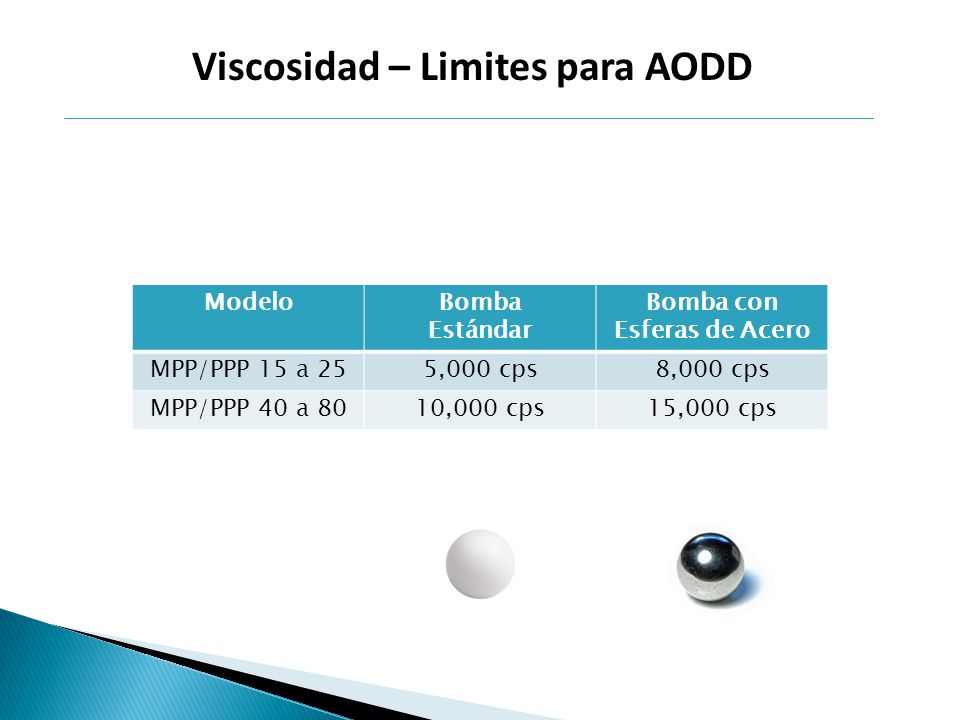

Viscosidad – Limites para AODD Bomba con Esferas de Acero
Modelo Bomba Estándar Bomba con Esferas de Acero MPP/PPP 15 a 25 5,000 cps 8,000 cps MPP/PPP 40 a 80 10,000 cps 15,000 cps
13

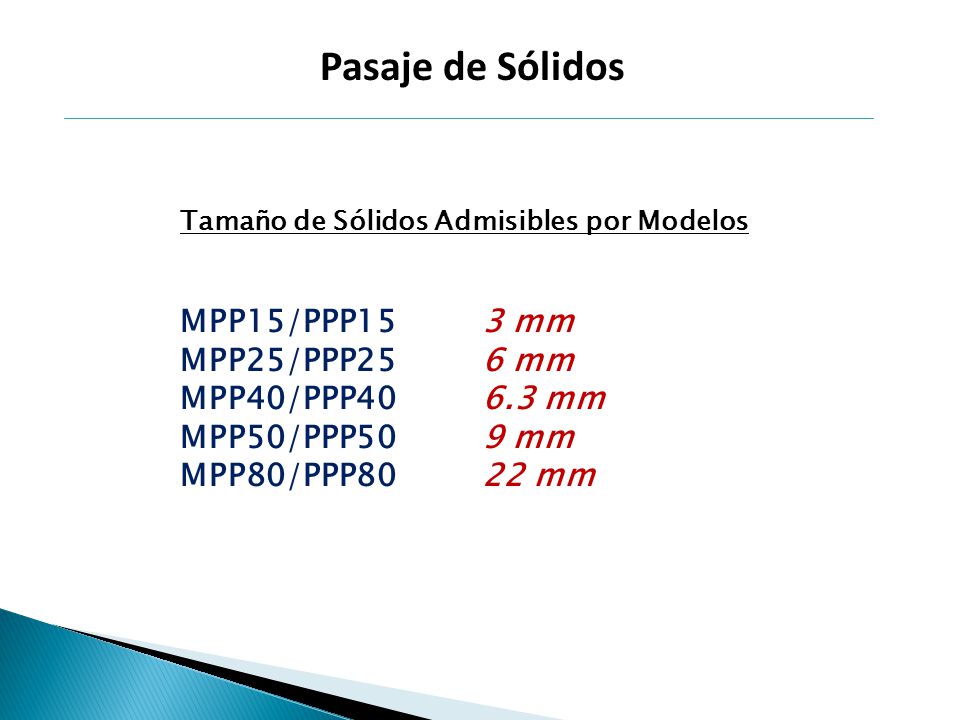

Pasaje de Sólidos MPP15/PPP15 MPP25/PPP25 MPP40/PPP40 MPP50/PPP50
Tamaño de Sólidos Admisibles por Modelos MPP15/PPP15 MPP25/PPP25 MPP40/PPP40 MPP50/PPP50 MPP80/PPP80 3 mm 6 mm 6.3 mm 9 mm 22 mm
