1 Normas TIA/EIA 568

2 TIA/EIA568B El estándar TIA/EIA568B se desarrolló gracias a la contribución de más de 60 organizaciones, incluyendo fabricantes, usuarios finales, y consultoras. Los trabajos para la estandarización comenzaron en 1985, cuando la Asociación para la Industria de las Comunicaciones y las Computadoras (CCIA) solicitó a la Alianza de Industrias de Electrónica (EIA), una organización de normalización   que definiera un estándar para el cableado de sistemas de telecomunicaciones. EIA acordó el desarrollo de un conjunto de estándares, y se formó el comité TR-42, con nueve subcomités para desarrollar los trabajos de estandarización.

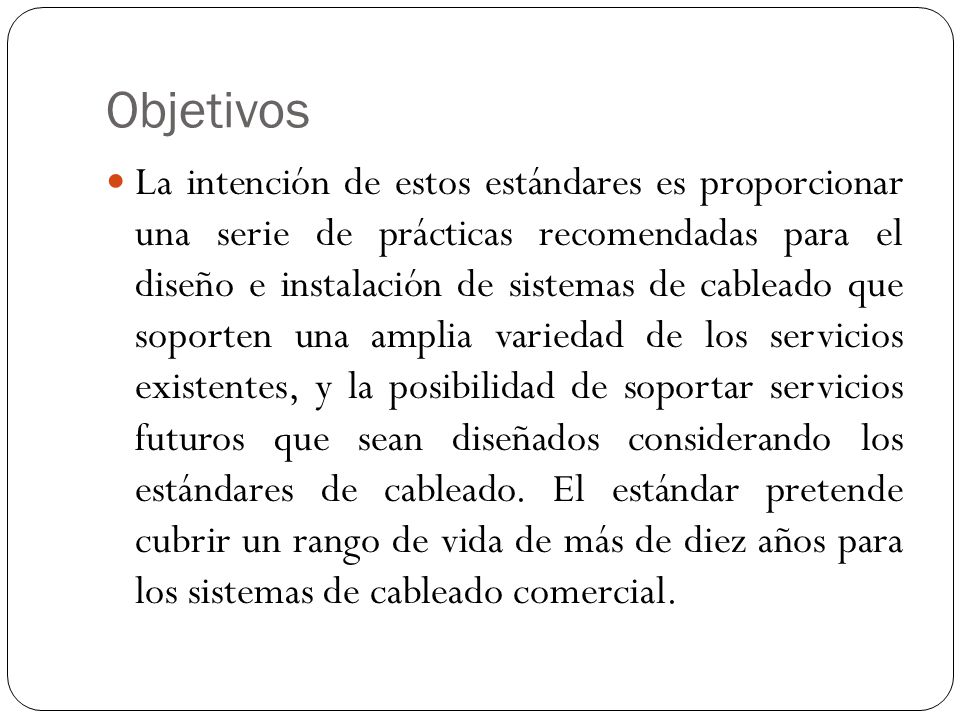

3 Objetivos La intención de estos estándares es proporcionar una serie de prácticas recomendadas para el diseño e instalación de sistemas de cableado que soporten una amplia variedad de los servicios existentes, y la posibilidad de soportar servicios futuros que sean diseñados considerando los estándares de cableado. El estándar pretende cubrir un rango de vida de más de diez años para los sistemas de cableado comercial.

4 El color primario de los pares es: azul (par 1), naranja (par 2), verde (par 3) y marrón (par 4). Cada par consiste en un conductor de color sólido y un segundo conductor que es blanco con una línea del mismo color. Las asignaciones específicas de pares de pines de conectores varían entre los estándares T568A y T568B.

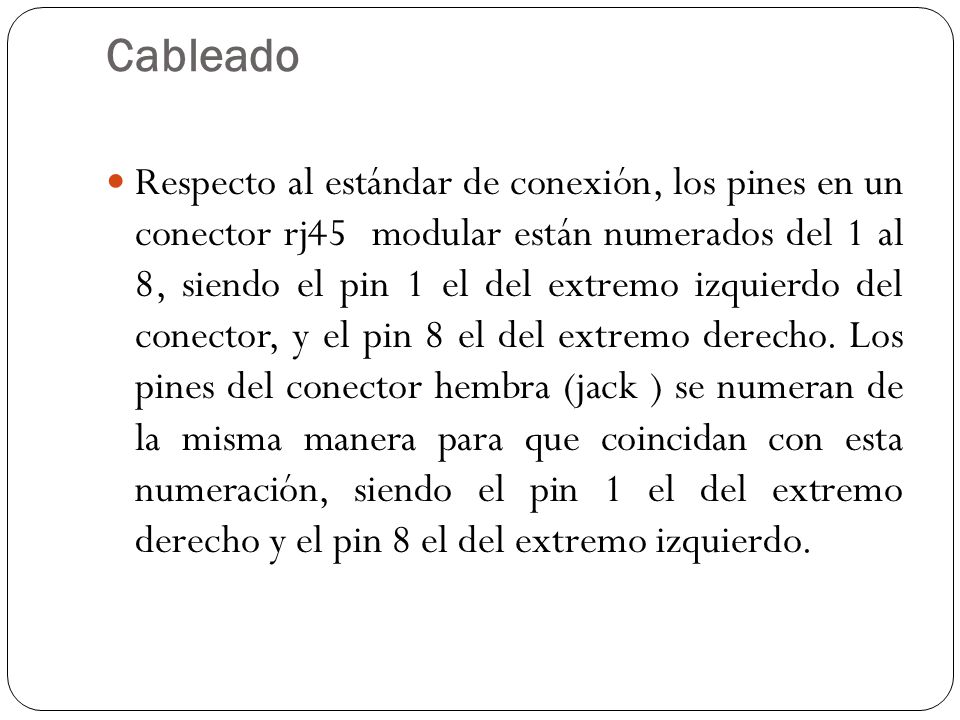

5 Cableado Respecto al estándar de conexión, los pines en un conector rj45  modular están numerados del 1 al 8, siendo el pin 1 el del extremo izquierdo del conector, y el pin 8 el del extremo derecho. Los pines del conector hembra (jack ) se numeran de la misma manera para que coincidan con esta numeración, siendo el pin 1 el del extremo derecho y el pin 8 el del extremo izquierdo.

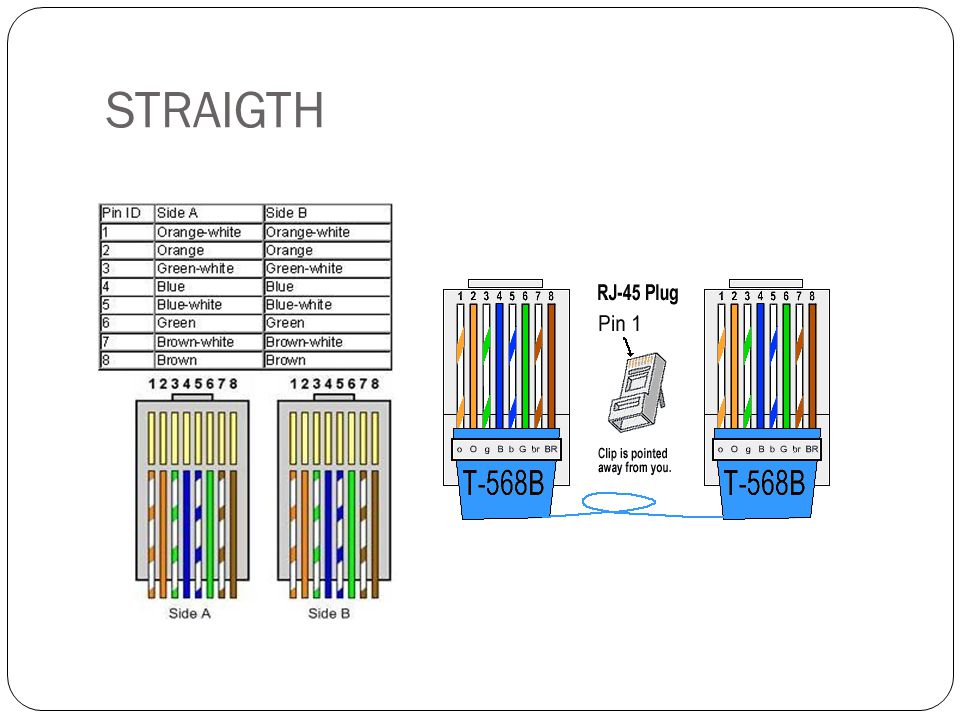

6 STRAIGTH

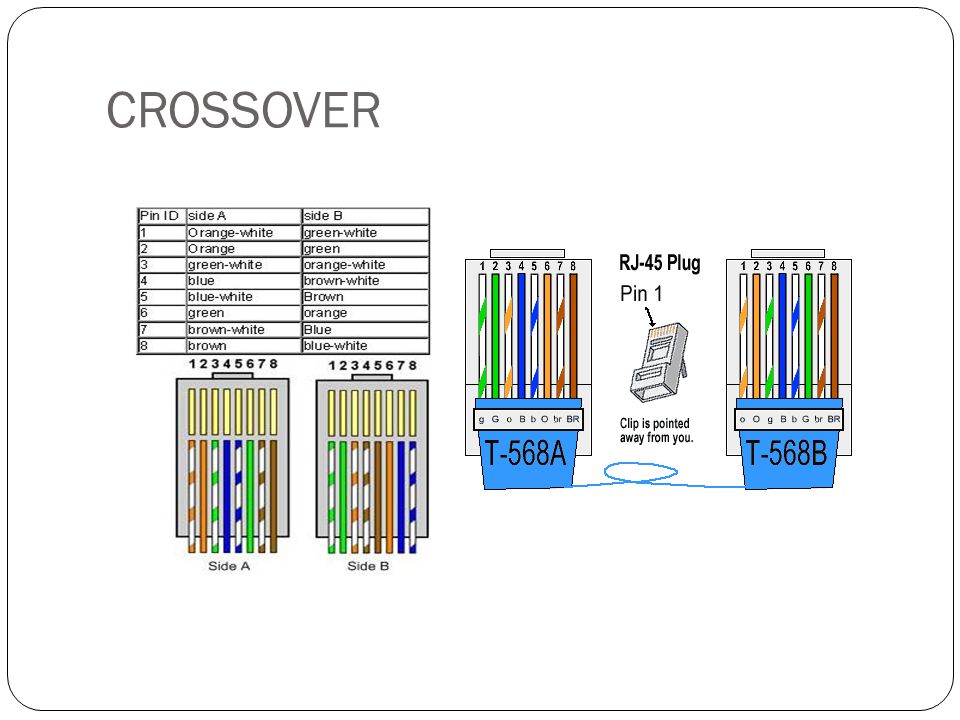

7 CROSSOVER

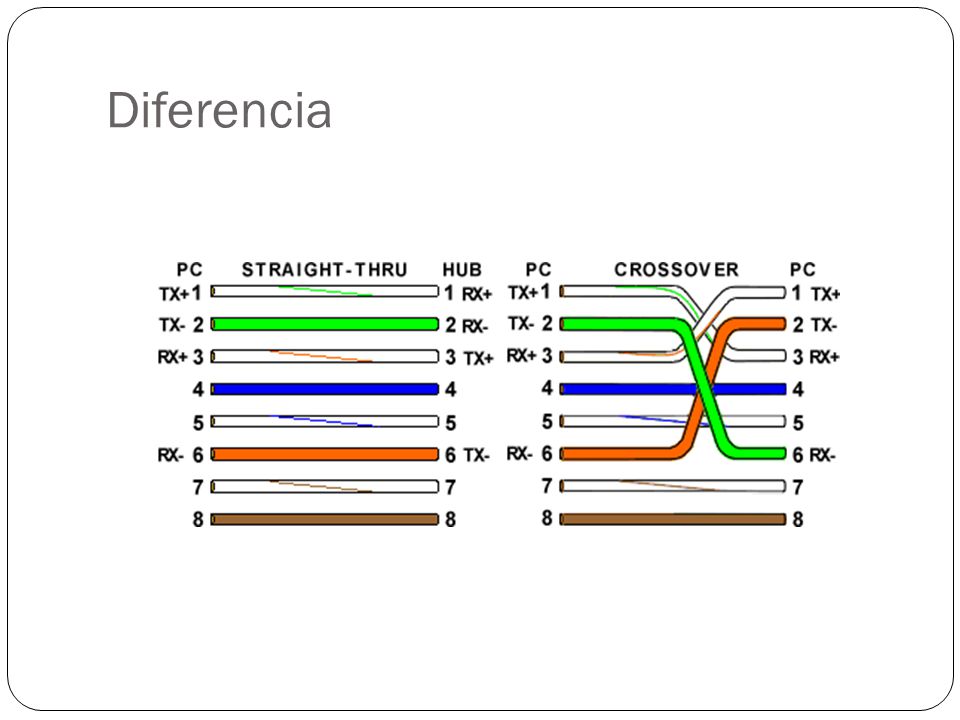

8 Diferencia

9 TIA/EIA - 569 Estándar para Edificios Comerciales: Telecomunicaciones, Rutas y Espacios

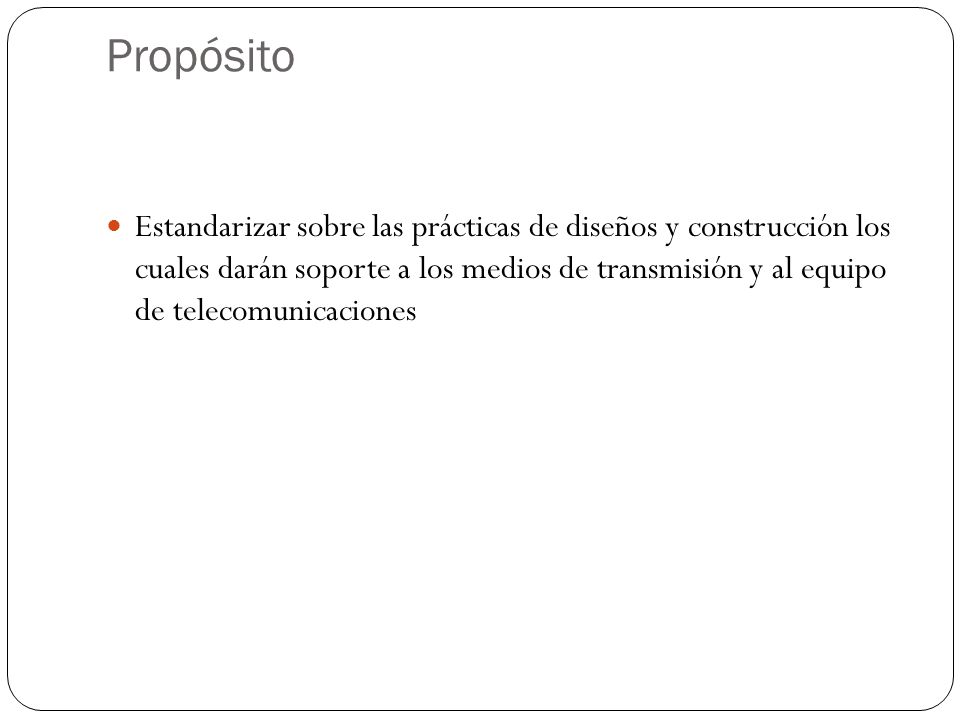

10 Propósito Estandarizar sobre las prácticas de diseños y construcción los cuales darán soporte a los medios de transmisión y al equipo de telecomunicaciones

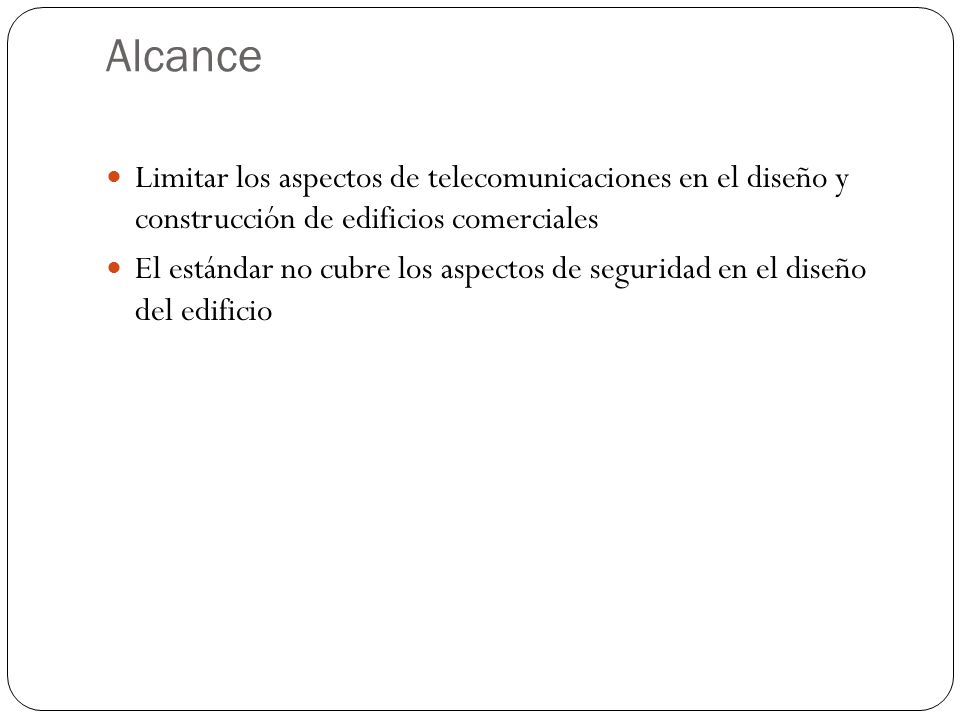

11 Alcance Limitar los aspectos de telecomunicaciones en el diseño y construcción de edificios comerciales El estándar no cubre los aspectos de seguridad en el diseño del edificio

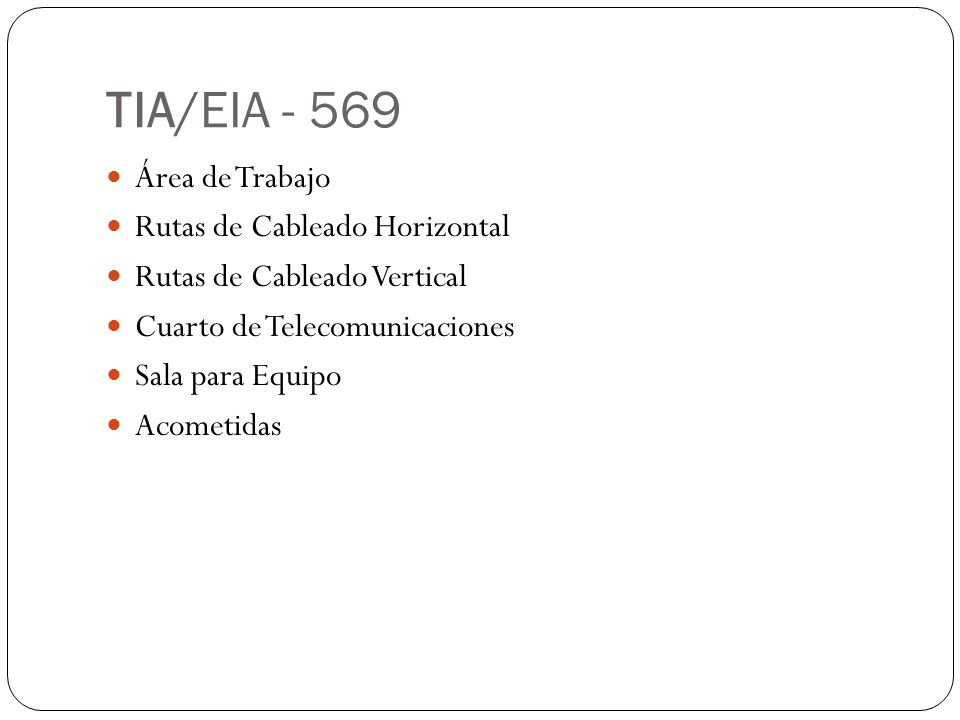

12 TIA/EIA - 569 Área de Trabajo Rutas de Cableado Horizontal
Rutas de Cableado Vertical Cuarto de Telecomunicaciones Sala para Equipo Acometidas

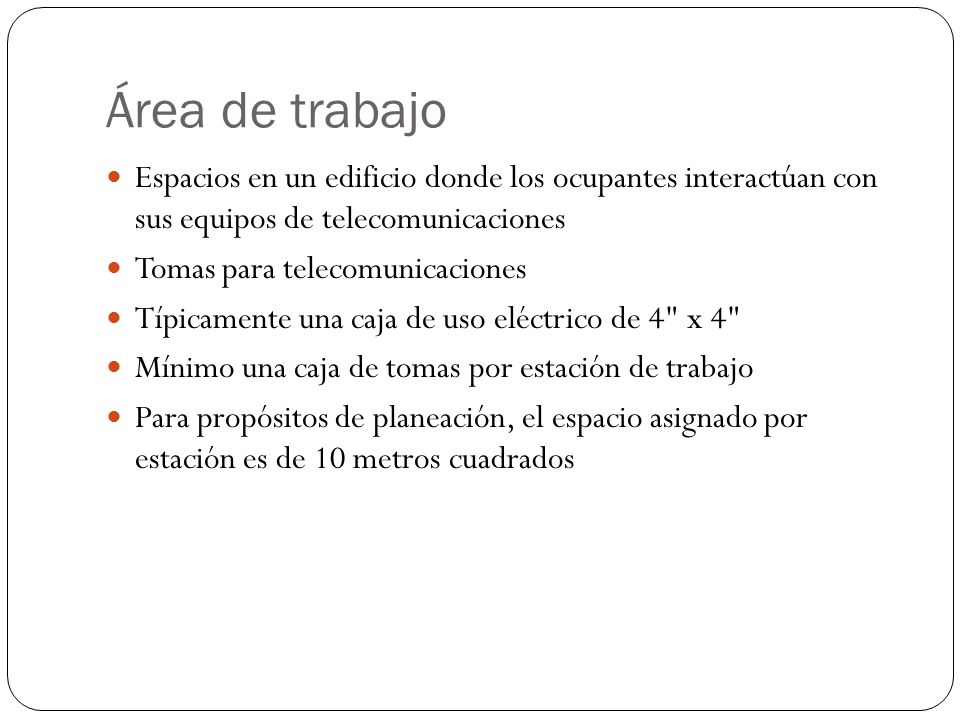

13 Área de trabajo Espacios en un edificio donde los ocupantes interactúan con sus equipos de telecomunicaciones Tomas para telecomunicaciones Típicamente una caja de uso eléctrico de 4" x 4" Mínimo una caja de tomas por estación de trabajo Para propósitos de planeación, el espacio asignado por estación es de 10 metros cuadrados

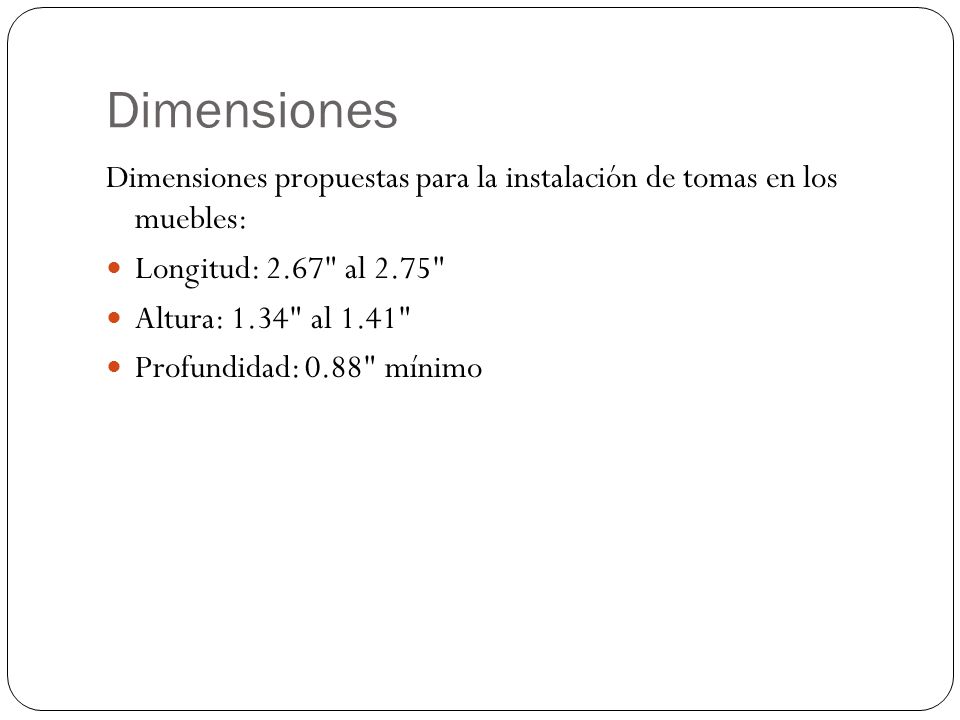

14 Dimensiones Dimensiones propuestas para la instalación de tomas en los muebles: Longitud: 2.67" al 2.75" Altura: 1.34" al 1.41" Profundidad: 0.88" mínimo

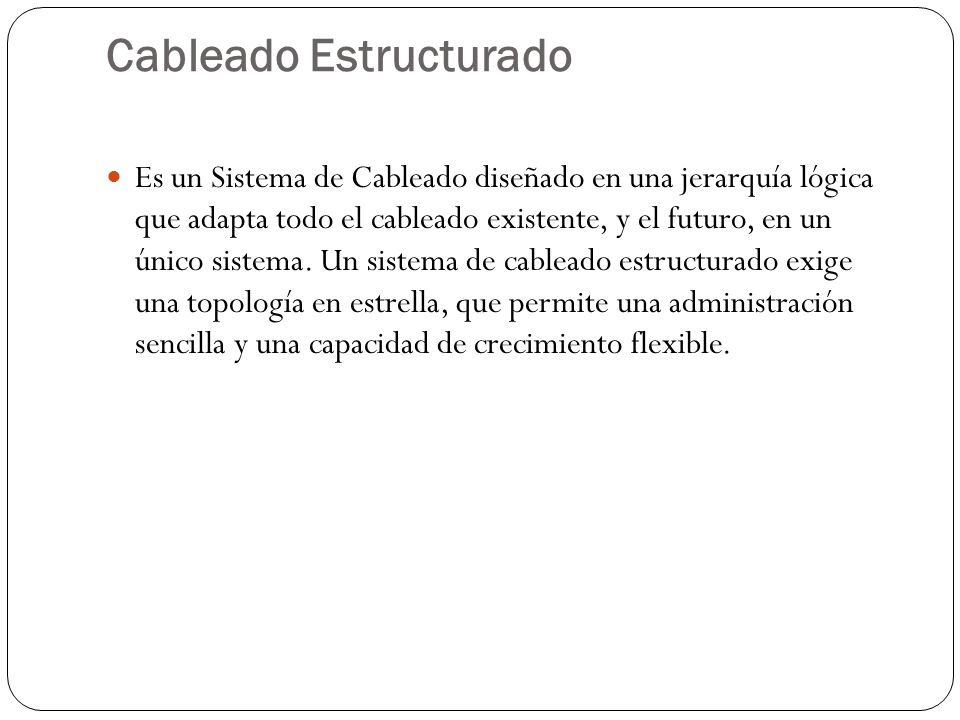

15 Cableado Estructurado
Es un Sistema de Cableado diseñado en una jerarquía lógica que adapta todo el cableado existente, y el futuro, en un único sistema. Un sistema de cableado estructurado exige una topología en estrella, que permite una administración sencilla y una capacidad de crecimiento flexible.

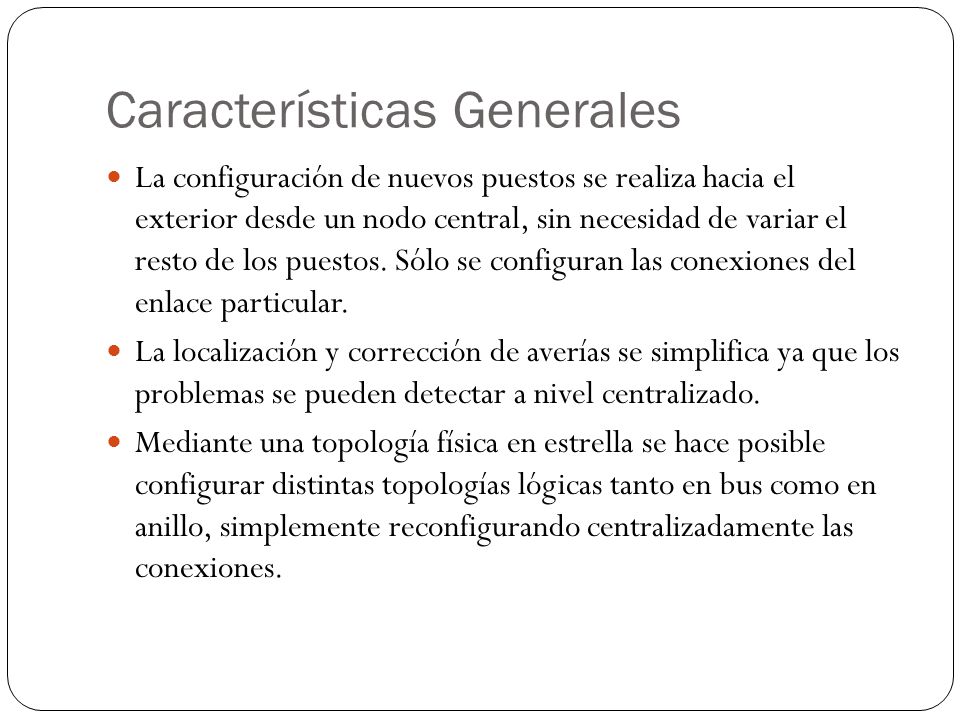

16 Características Generales
La configuración de nuevos puestos se realiza hacia el exterior desde un nodo central, sin necesidad de variar el resto de los puestos. Sólo se configuran las conexiones del enlace particular. La localización y corrección de averías se simplifica ya que los problemas se pueden detectar a nivel centralizado. Mediante una topología física en estrella se hace posible configurar distintas topologías lógicas tanto en bus como en anillo, simplemente reconfigurando centralizadamente las conexiones.

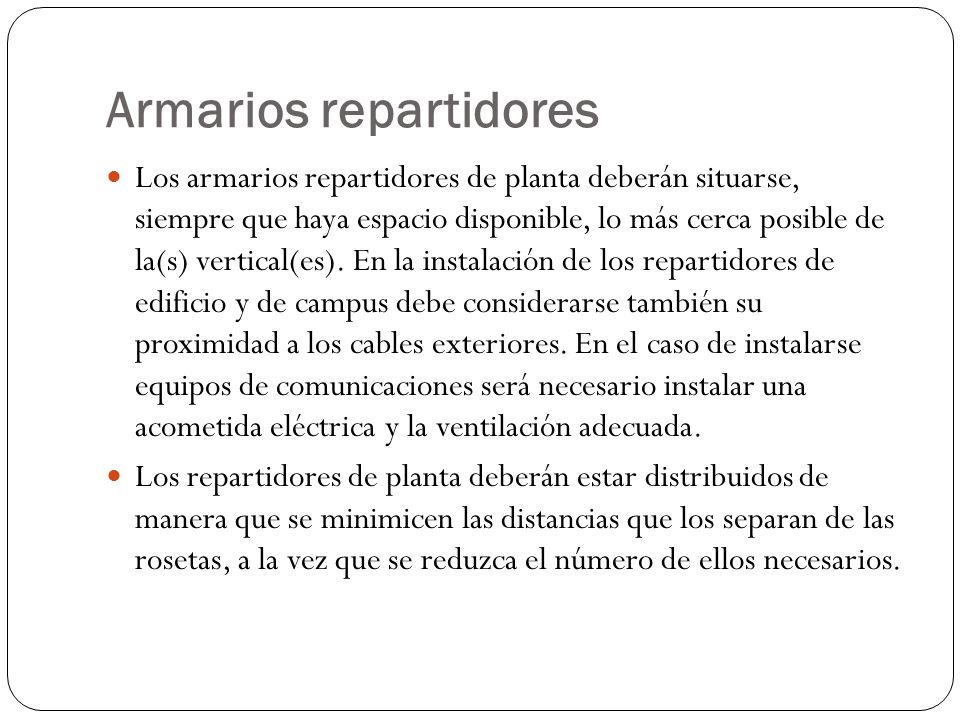

17 Armarios repartidores
Los armarios repartidores de planta deberán situarse, siempre que haya espacio disponible, lo más cerca posible de la(s) vertical(es). En la instalación de los repartidores de edificio y de campus debe considerarse también su proximidad a los cables exteriores. En el caso de instalarse equipos de comunicaciones será necesario instalar una acometida eléctrica y la ventilación adecuada. Los repartidores de planta deberán estar distribuidos de manera que se minimicen las distancias que los separan de las rosetas, a la vez que se reduzca el número de ellos necesarios.

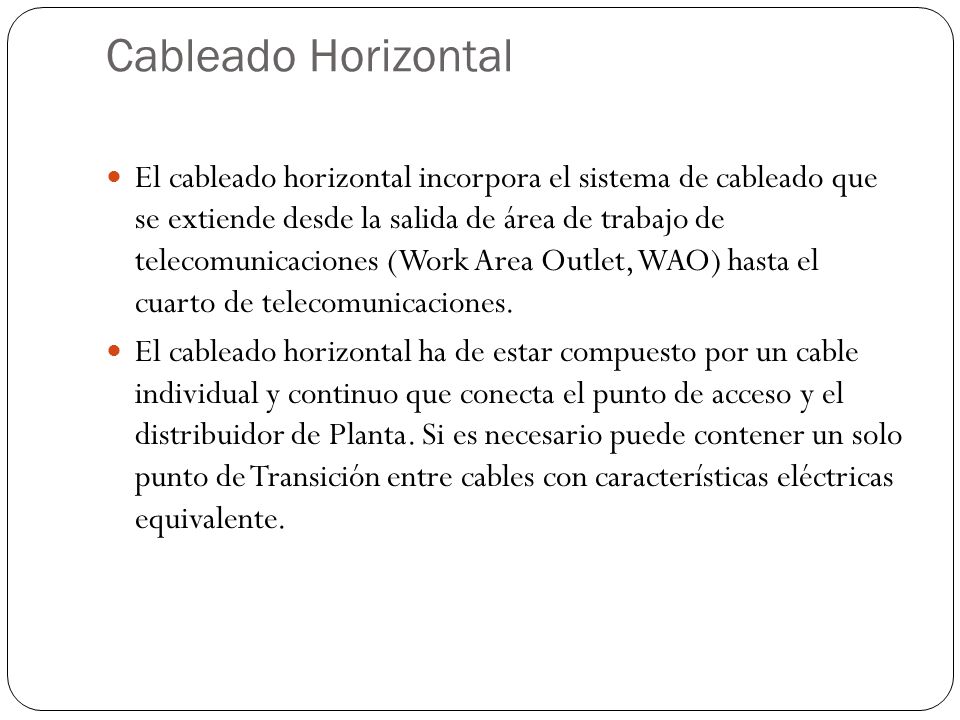

18 Cableado Horizontal El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones. El cableado horizontal ha de estar compuesto por un cable individual y continuo que conecta el punto de acceso y el distribuidor de Planta. Si es necesario puede contener un solo punto de Transición entre cables con características eléctricas equivalente.

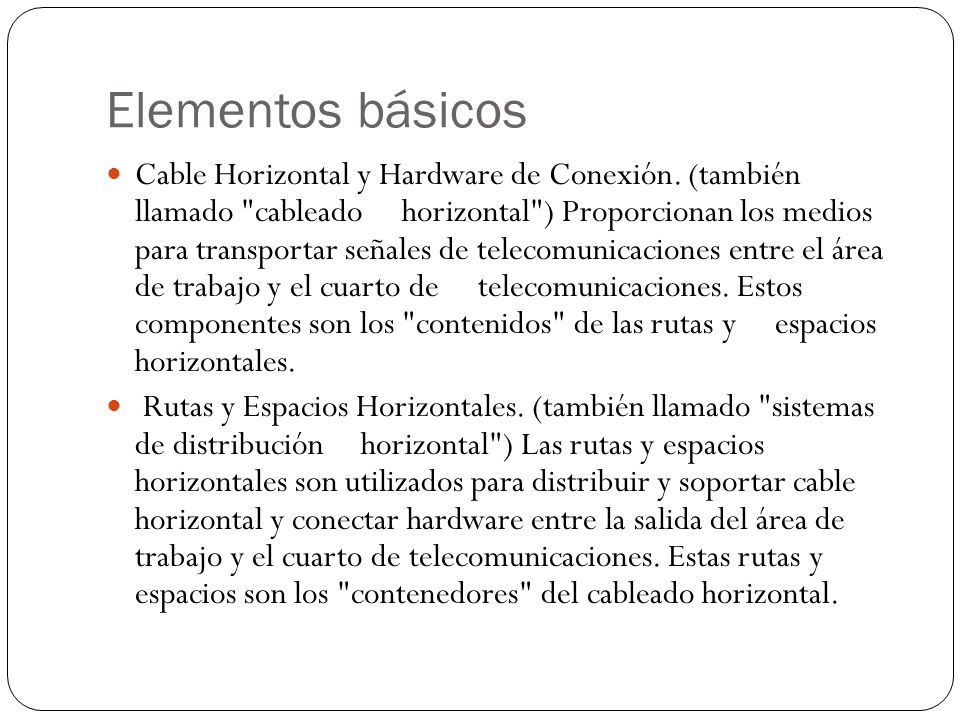

19 Elementos básicos Cable Horizontal y Hardware de Conexión. (también llamado "cableado horizontal") Proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los "contenidos" de las rutas y espacios horizontales. Rutas y Espacios Horizontales. (también llamado "sistemas de distribución horizontal") Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado horizontal.

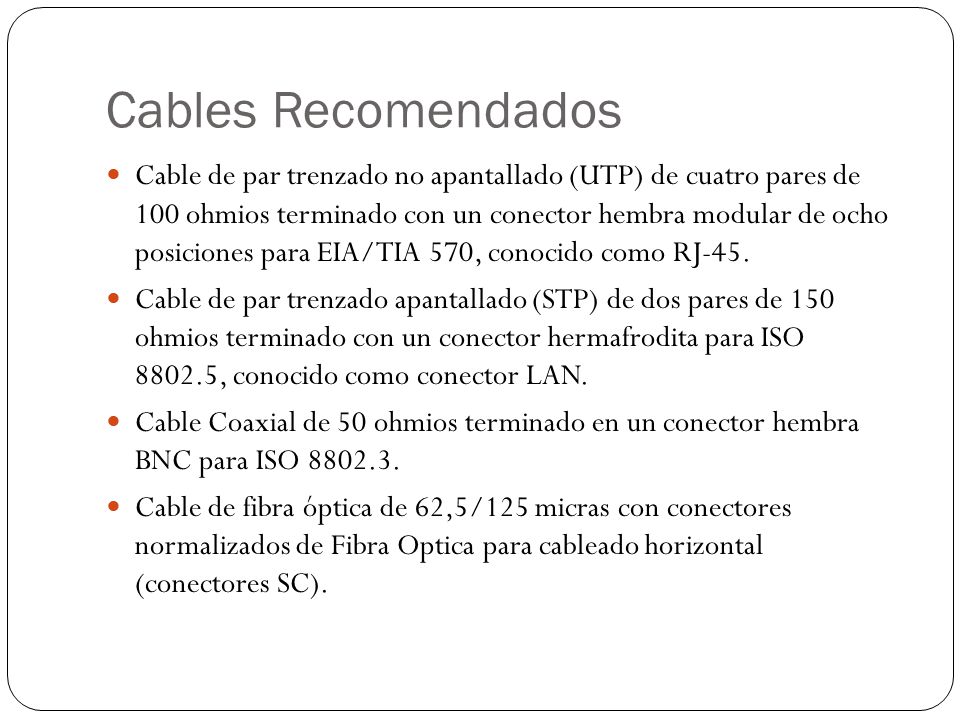

20 Cables Recomendados Cable de par trenzado no apantallado (UTP) de cuatro pares de 100 ohmios terminado con un conector hembra modular de ocho posiciones para EIA/TIA 570, conocido como RJ-45. Cable de par trenzado apantallado (STP) de dos pares de 150 ohmios terminado con un conector hermafrodita para ISO , conocido como conector LAN. Cable Coaxial de 50 ohmios terminado en un conector hembra BNC para ISO Cable de fibra óptica de 62,5/125 micras con conectores normalizados de Fibra Optica para cableado horizontal (conectores SC).

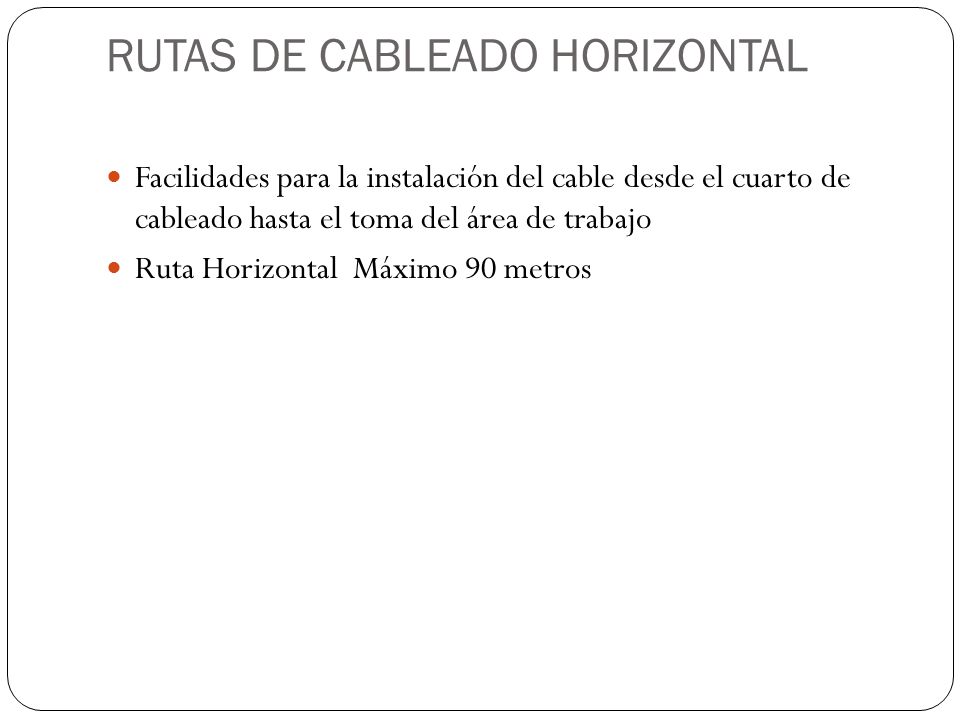

21 RUTAS DE CABLEADO HORIZONTAL
Facilidades para la instalación del cable desde el cuarto de cableado hasta el toma del área de trabajo Ruta Horizontal  Máximo 90 metros

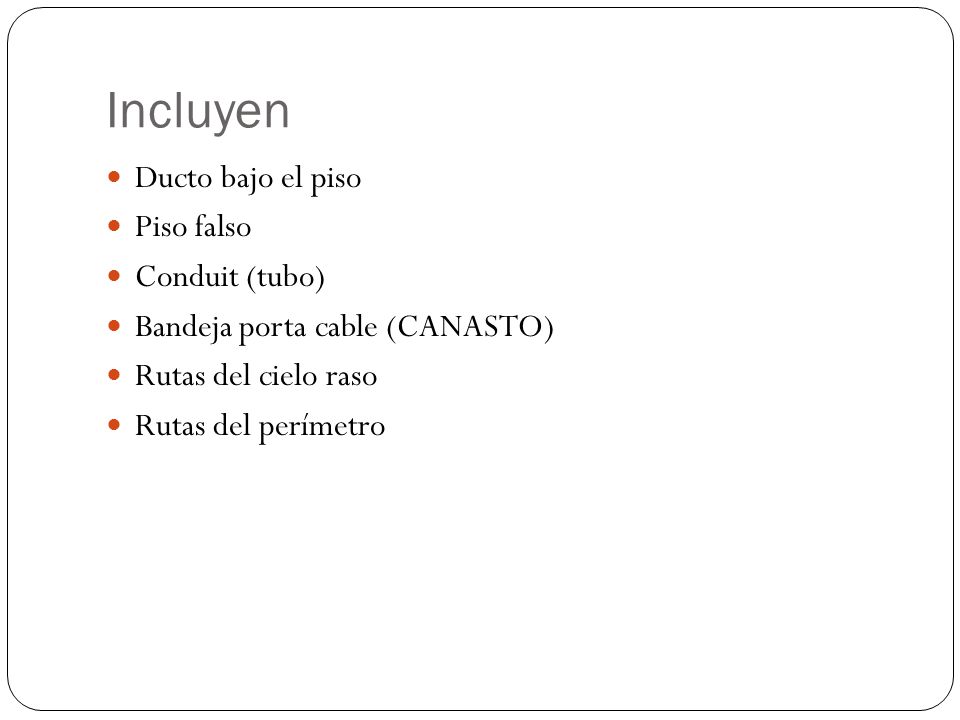

22 Incluyen Ducto bajo el piso Piso falso Conduit (tubo)
Bandeja porta cable (CANASTO) Rutas del cielo raso Rutas del perímetro

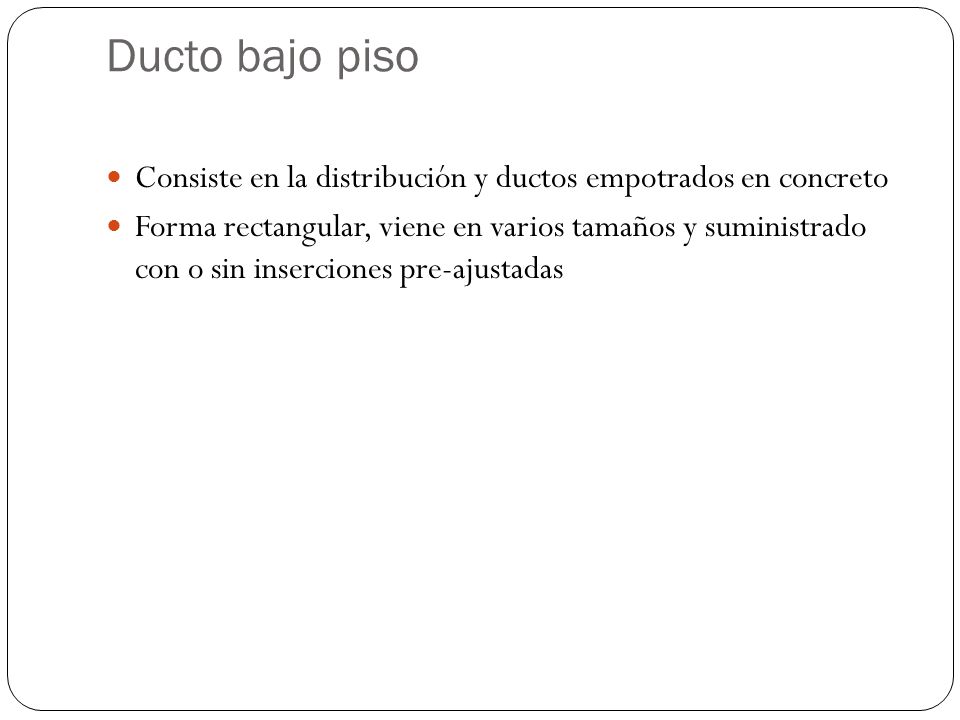

23 Ducto bajo piso Consiste en la distribución y ductos empotrados en concreto Forma rectangular, viene en varios tamaños y suministrado con o sin inserciones pre-ajustadas

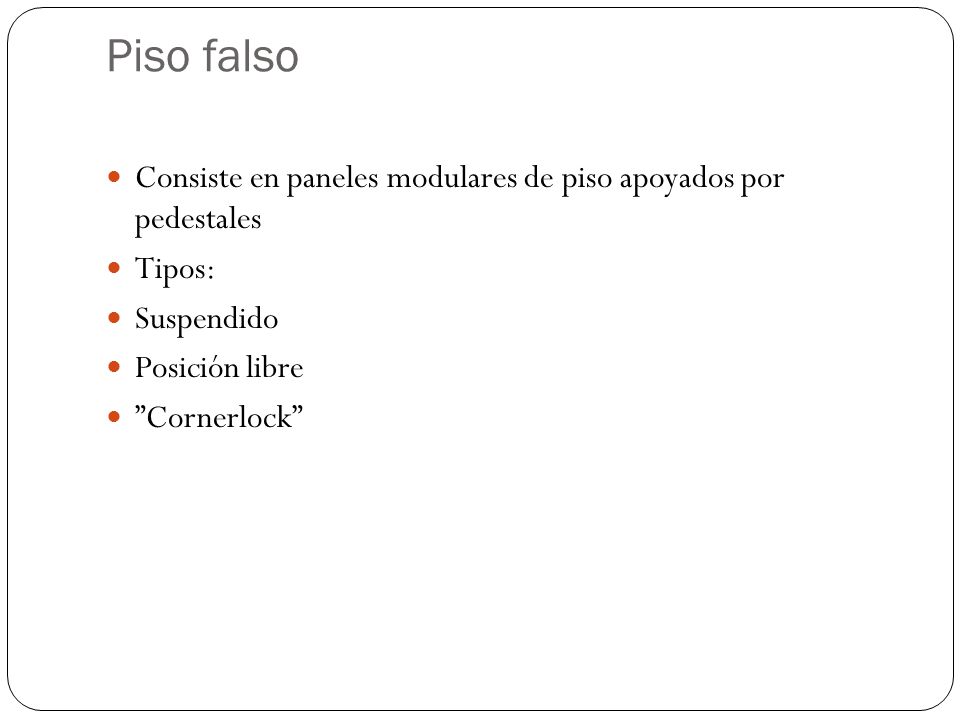

24 Piso falso Consiste en paneles modulares de piso apoyados por pedestales Tipos: Suspendido Posición libre ”Cornerlock”

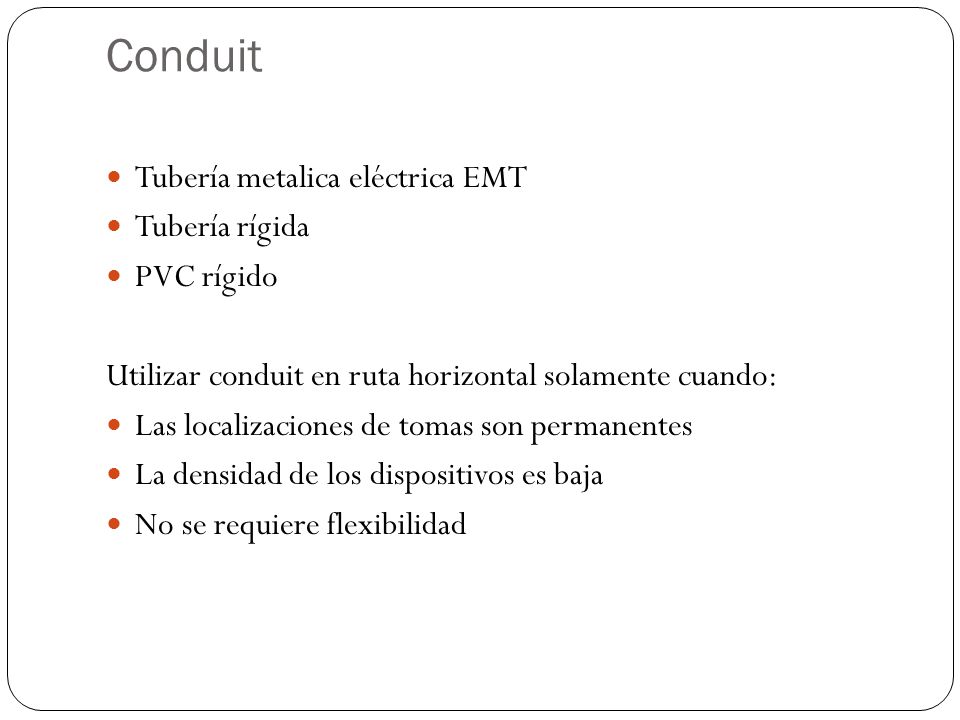

25 Conduit Tubería metalica eléctrica EMT Tubería rígida PVC rígido
Utilizar conduit en ruta horizontal solamente cuando: Las localizaciones de tomas son permanentes La densidad de los dispositivos es baja No se requiere flexibilidad

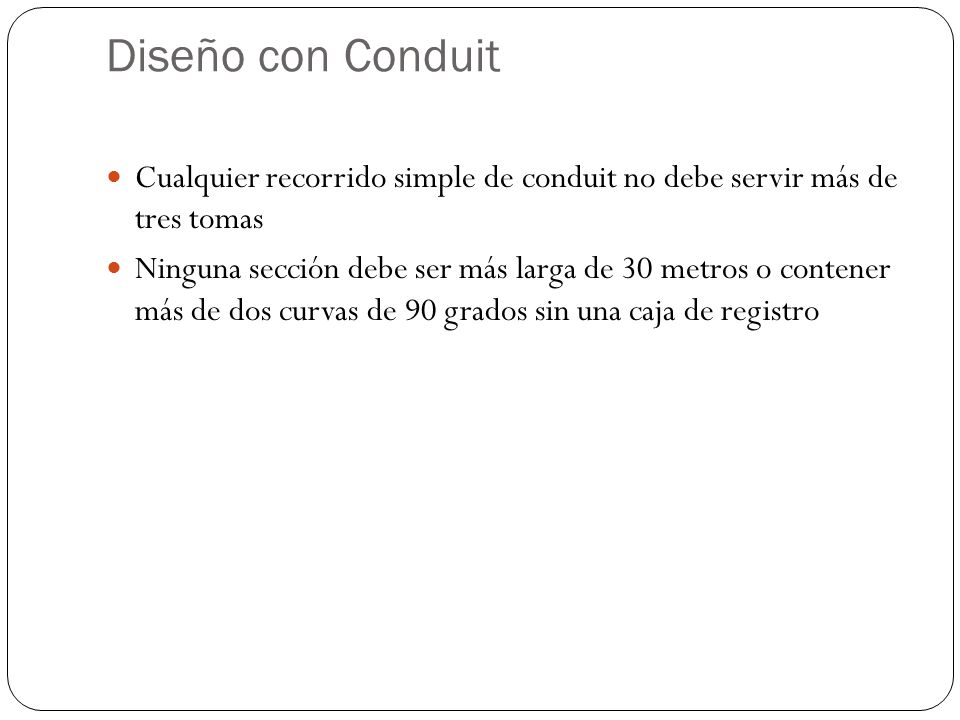

26 Diseño con Conduit Cualquier recorrido simple de conduit no debe servir más de tres tomas Ninguna sección debe ser más larga de 30 metros o contener más de dos curvas de 90 grados sin una caja de registro

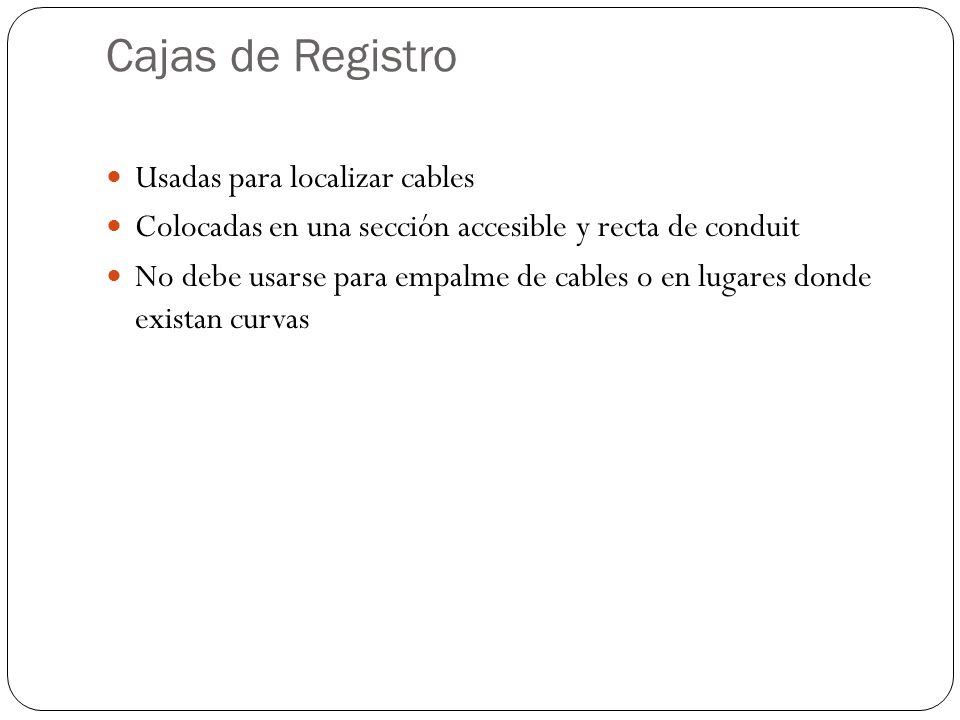

27 Cajas de Registro Usadas para localizar cables
Colocadas en una sección accesible y recta de conduit No debe usarse para empalme de cables o en lugares donde existan curvas

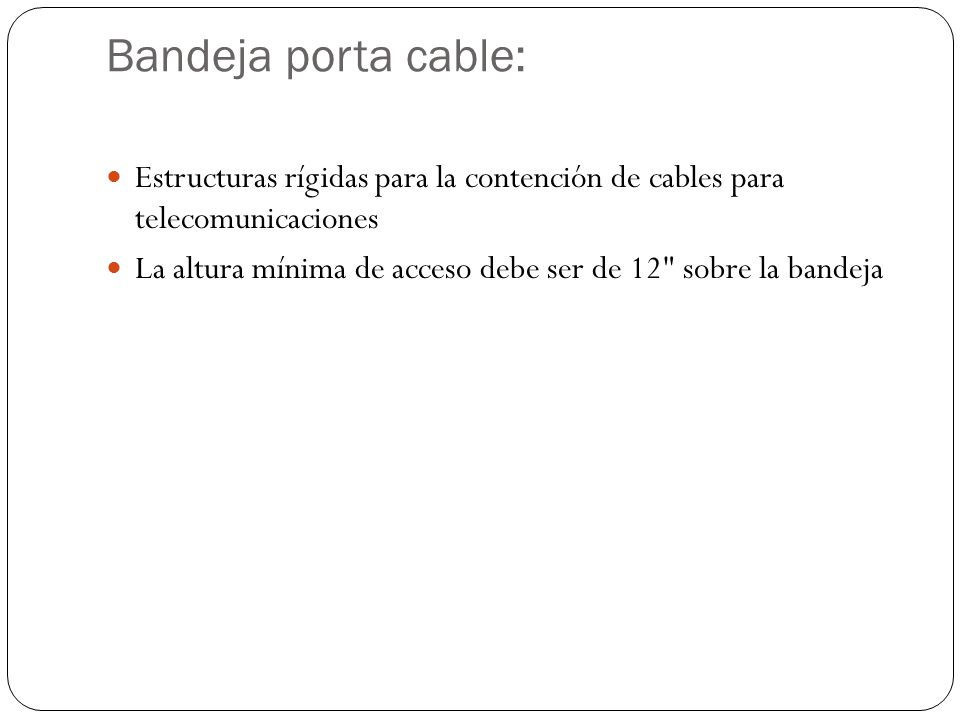

28 Bandeja porta cable: Estructuras rígidas para la contención de cables para telecomunicaciones La altura mínima de acceso debe ser de 12" sobre la bandeja

29 Rutas del Cielo Raso Las láminas del cielo raso deben ser móbiles y colocadas a una altura máxima de 11 pies sobre el piso Áreas de cielo raso inaccesibles no deben ser utilizadas como rutas de distribución El alambre o barra de soporte del cielo raso no debe ser el medio de soporte de los cables El cable no debe caer directamente sobre las láminas del cielo raso

30 Cableado del Backbone El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

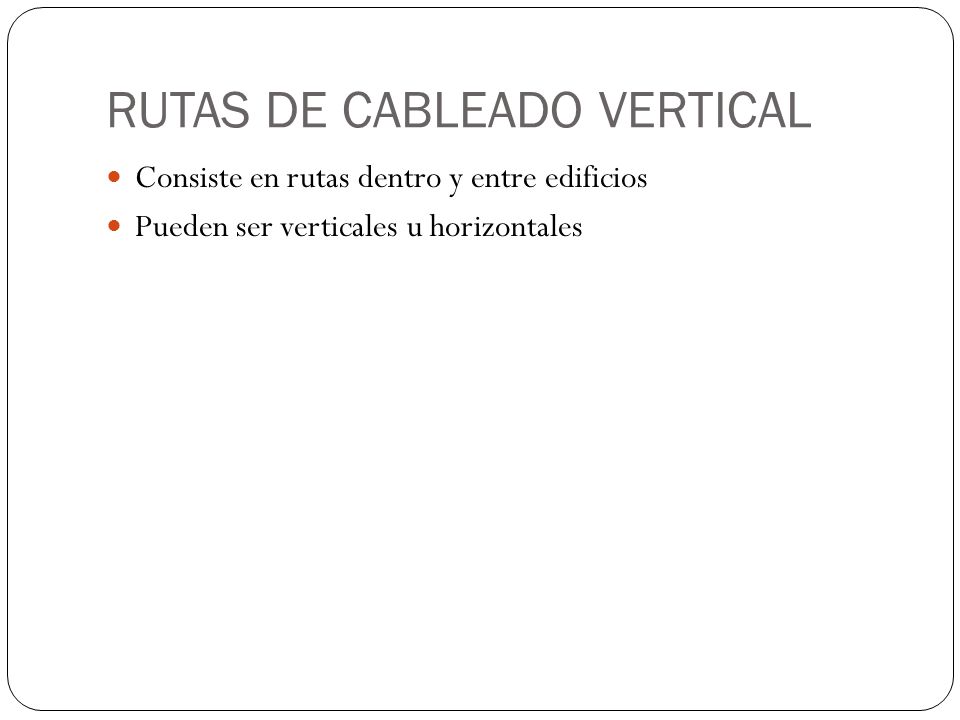

31 RUTAS DE CABLEADO VERTICAL
Consiste en rutas dentro y entre edificios Pueden ser verticales u horizontales

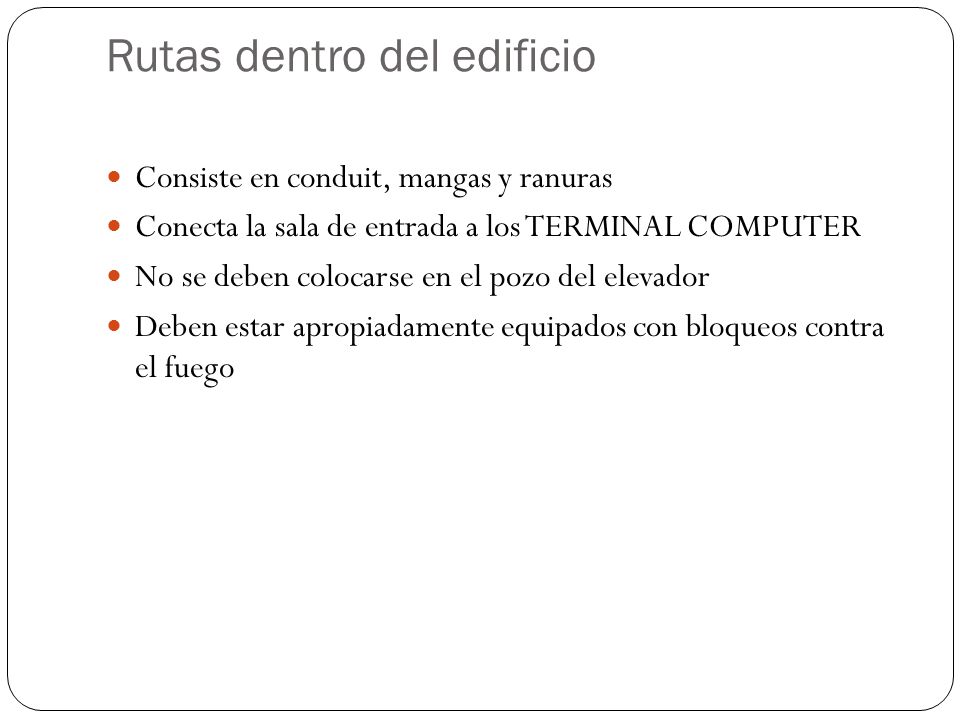

32 Rutas dentro del edificio
Consiste en conduit, mangas y ranuras Conecta la sala de entrada a los TERMINAL COMPUTER No se deben colocarse en el pozo del elevador Deben estar apropiadamente equipados con bloqueos contra el fuego

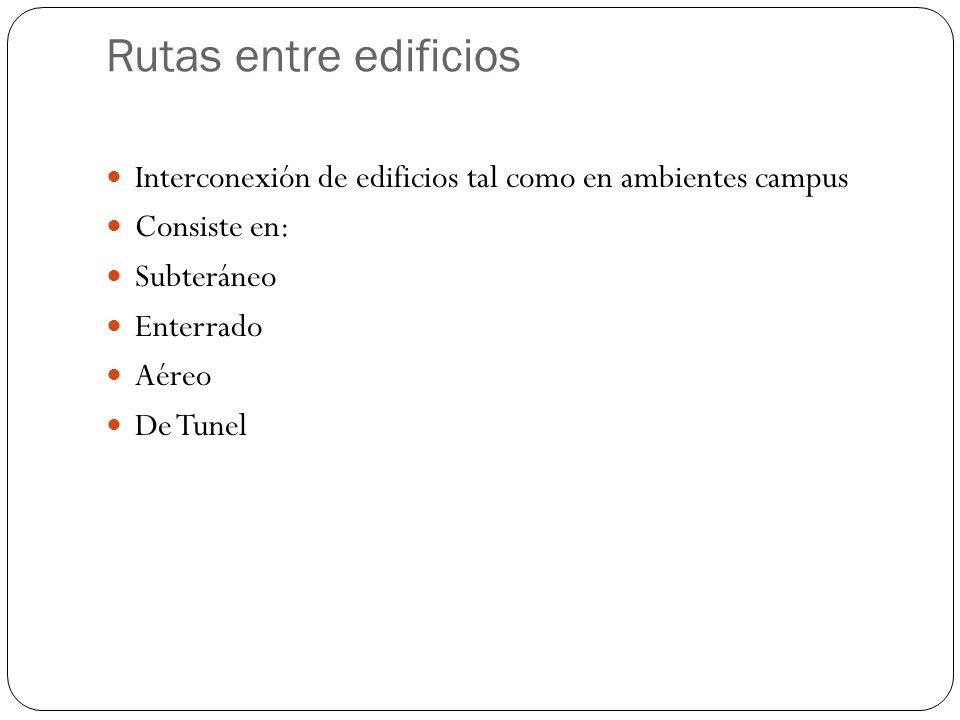

33 Rutas entre edificios Interconexión de edificios tal como en ambientes campus Consiste en: Subteráneo Enterrado Aéreo De Tunel

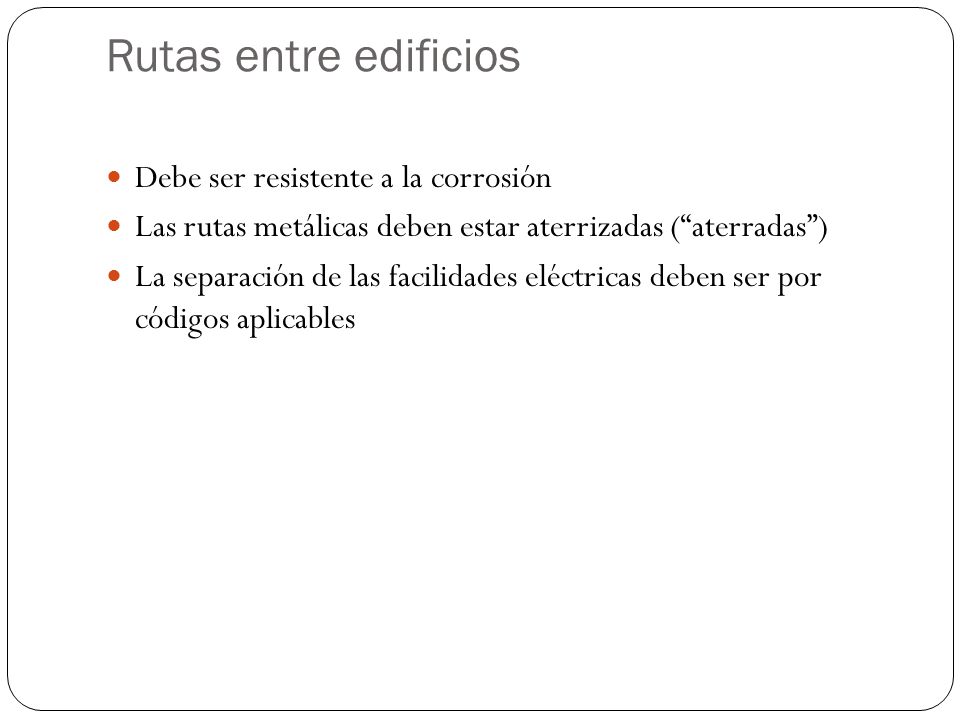

34 Rutas entre edificios Debe ser resistente a la corrosión
Las rutas metálicas deben estar aterrizadas (“aterradas”) La separación de las facilidades eléctricas deben ser por códigos aplicables

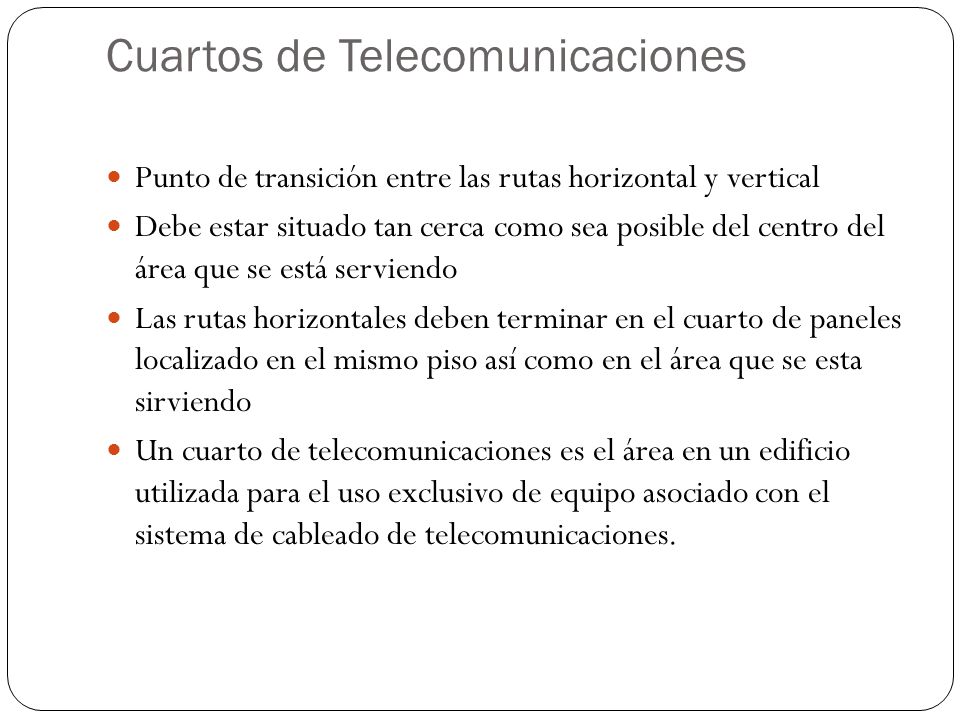

35 Cuartos de Telecomunicaciones
Punto de transición entre las rutas horizontal y vertical Debe estar situado tan cerca como sea posible del centro del área que se está serviendo Las rutas horizontales deben terminar en el cuarto de paneles localizado en el mismo piso así como en el área que se esta sirviendo Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones.

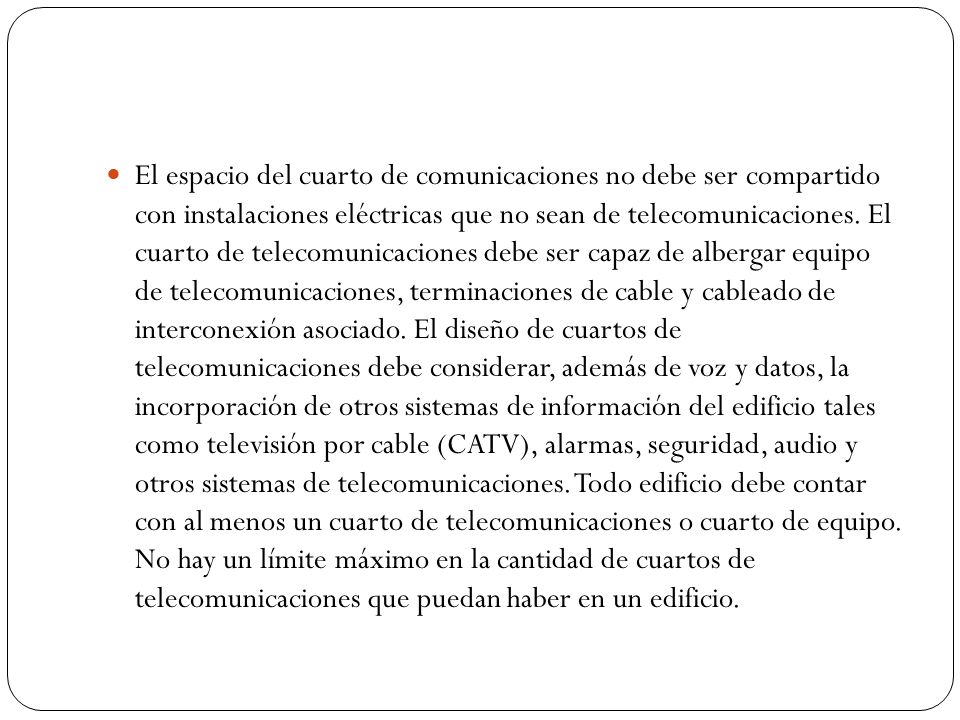

36 El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

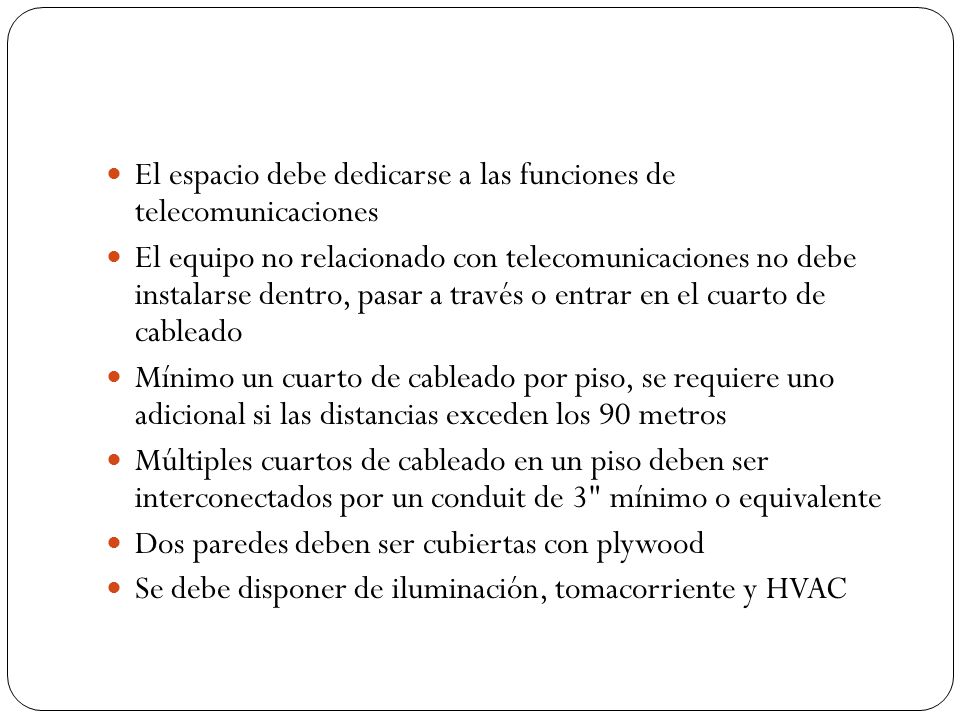

37 El espacio debe dedicarse a las funciones de telecomunicaciones
El equipo no relacionado con telecomunicaciones no debe instalarse dentro, pasar a través o entrar en el cuarto de cableado Mínimo un cuarto de cableado por piso, se requiere uno adicional si las distancias exceden los 90 metros Múltiples cuartos de cableado en un piso deben ser interconectados por un conduit de 3" mínimo o equivalente Dos paredes deben ser cubiertas con plywood Se debe disponer de iluminación, tomacorriente y HVAC

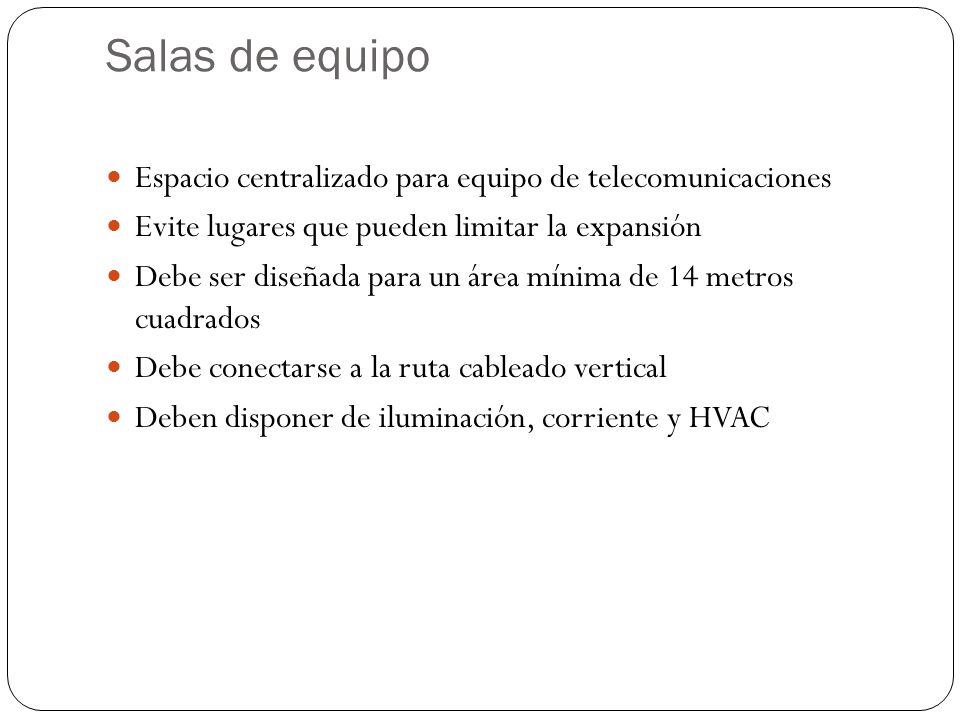

38 Salas de equipo Espacio centralizado para equipo de telecomunicaciones
Evite lugares que pueden limitar la expansión Debe ser diseñada para un área mínima de 14 metros cuadrados Debe conectarse a la ruta cableado vertical Deben disponer de iluminación, corriente y HVAC

39 El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo.

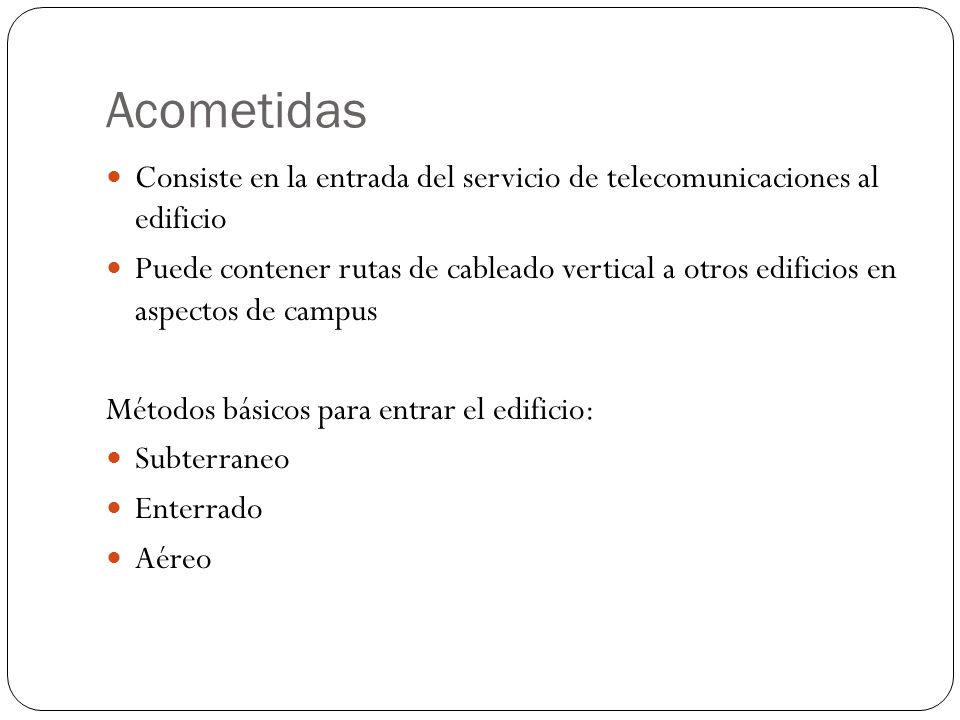

40 Acometidas Consiste en la entrada del servicio de telecomunicaciones al edificio Puede contener rutas de cableado vertical a otros edificios en aspectos de campus Métodos básicos para entrar el edificio: Subterraneo Enterrado Aéreo

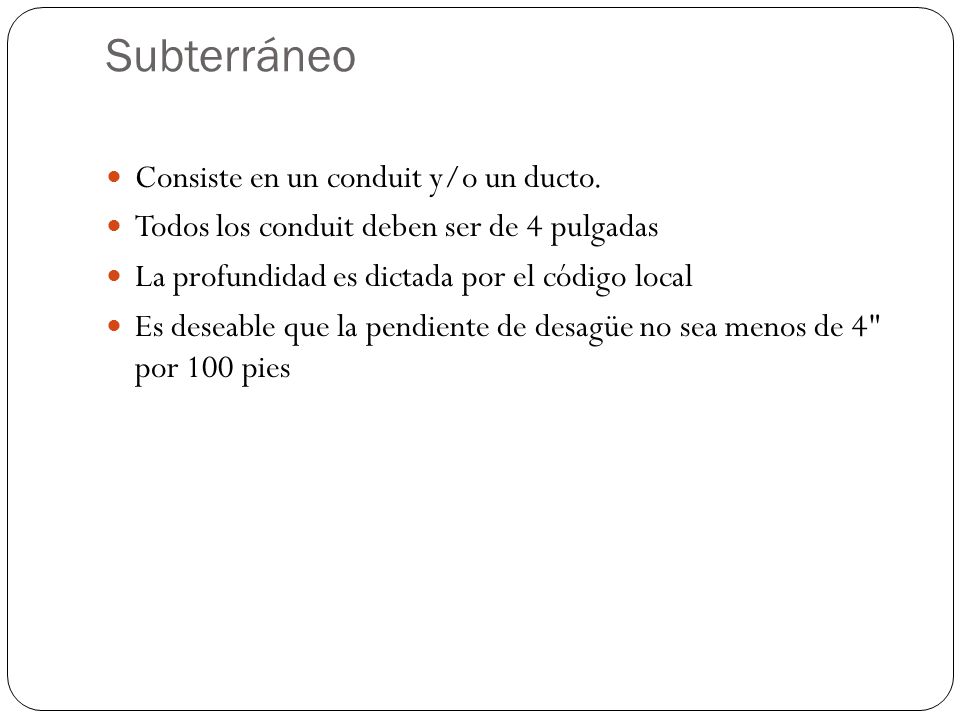

41 Subterráneo Consiste en un conduit y/o un ducto.
Todos los conduit deben ser de 4 pulgadas La profundidad es dictada por el código local Es deseable que la pendiente de desagüe no sea menos de 4" por 100 pies

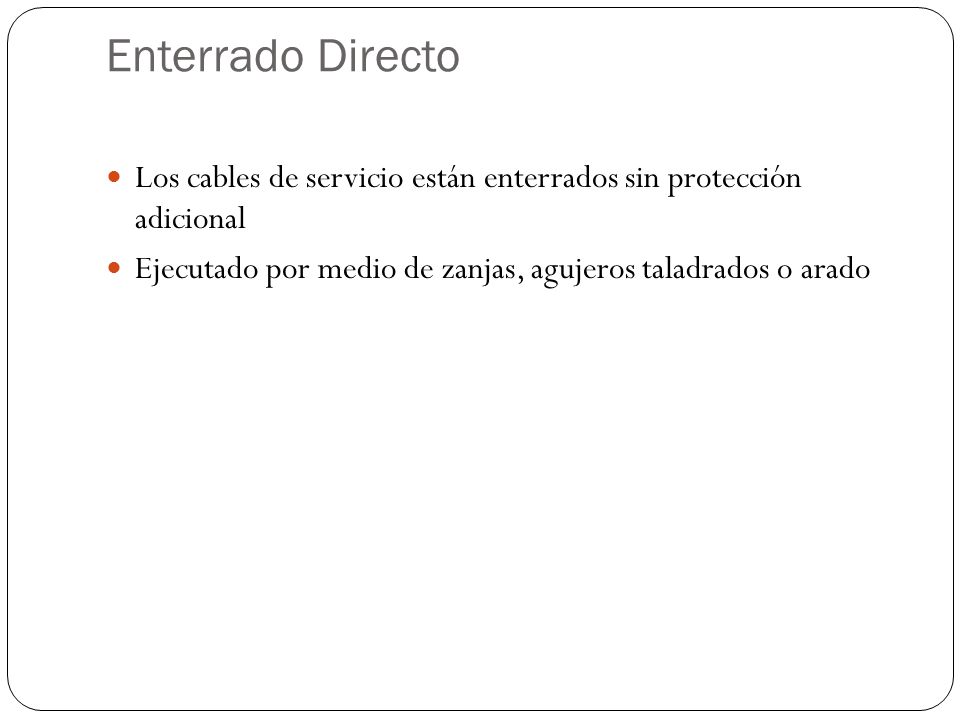

42 Enterrado Directo Los cables de servicio están enterrados sin protección adicional Ejecutado por medio de zanjas, agujeros taladrados o arado

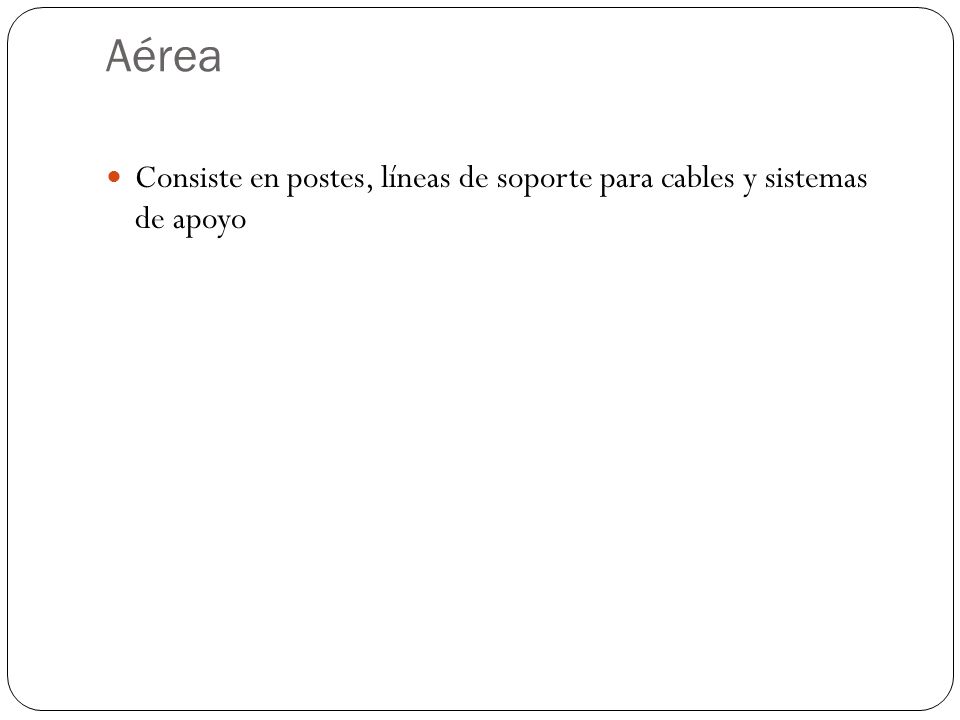

43 Aérea Consiste en postes, líneas de soporte para cables y sistemas de apoyo

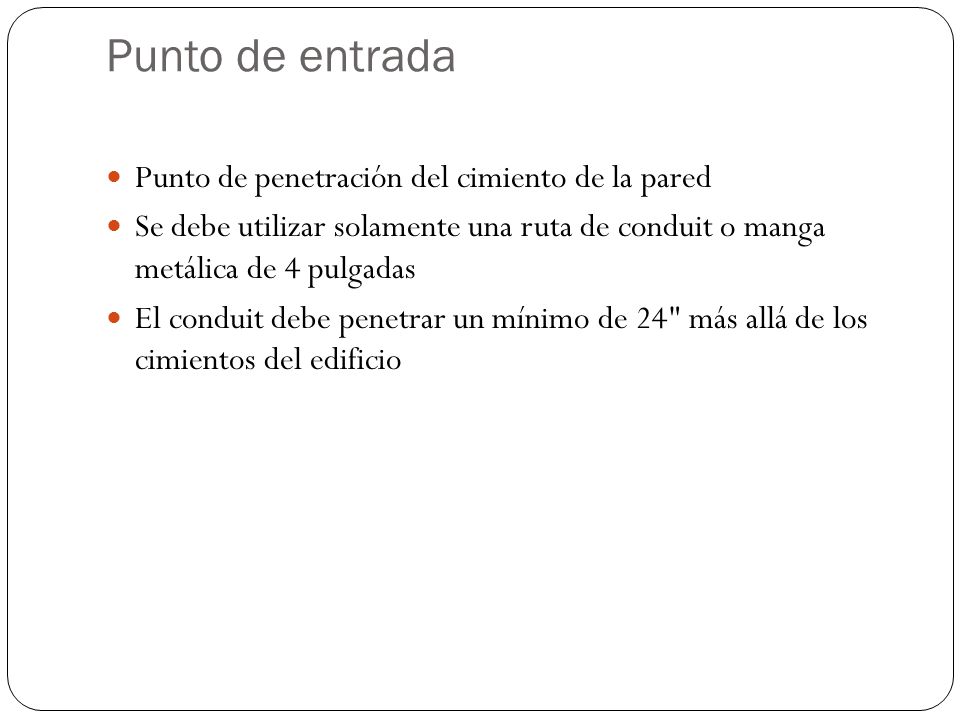

44 Punto de entrada Punto de penetración del cimiento de la pared
Se debe utilizar solamente una ruta de conduit o manga metálica de 4 pulgadas El conduit debe penetrar un mínimo de 24" más allá de los cimientos del edificio

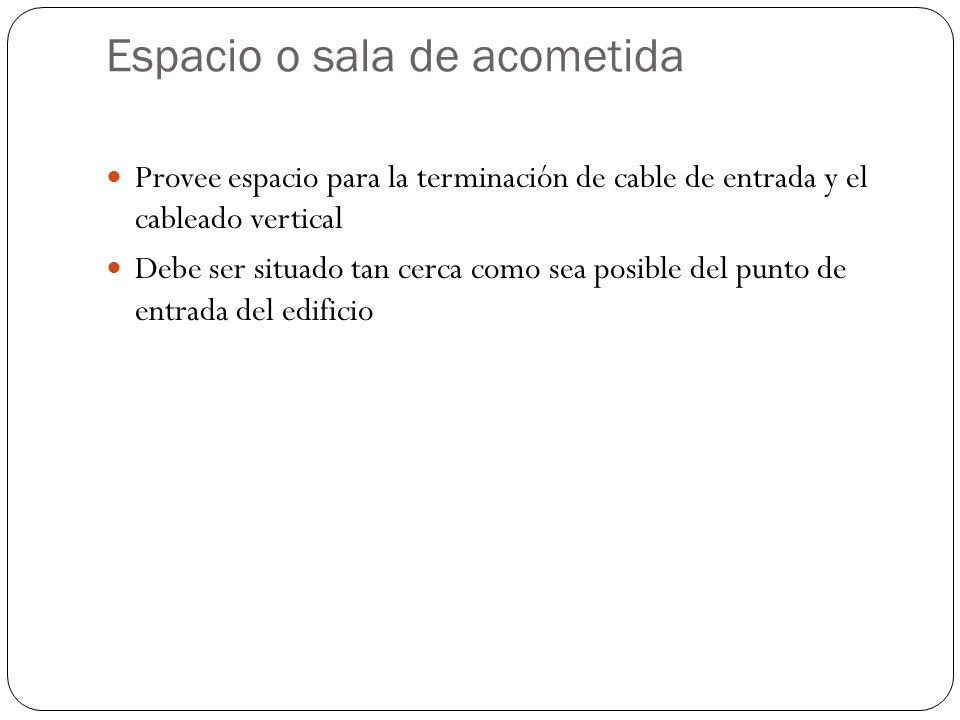

45 Espacio o sala de acometida
Provee espacio para la terminación de cable de entrada y el cableado vertical Debe ser situado tan cerca como sea posible del punto de entrada del edificio

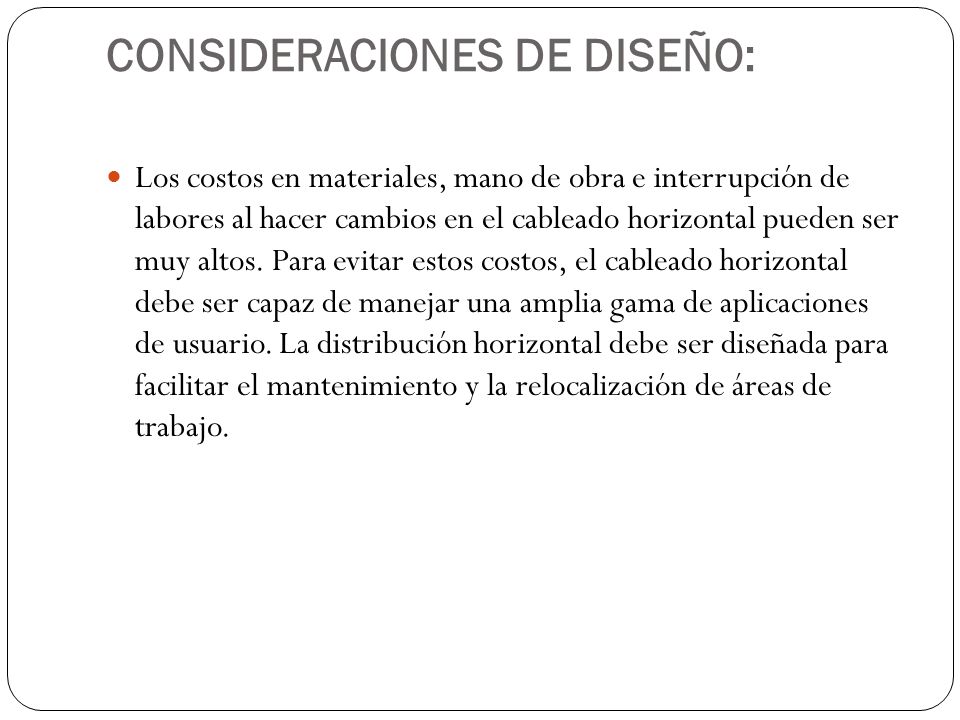

46 CONSIDERACIONES DE DISEÑO:
Los costos en materiales, mano de obra e interrupción de labores al hacer cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costos, el cableado horizontal debe ser capaz de manejar una amplia gama de aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar el mantenimiento y la relocalización de áreas de trabajo.

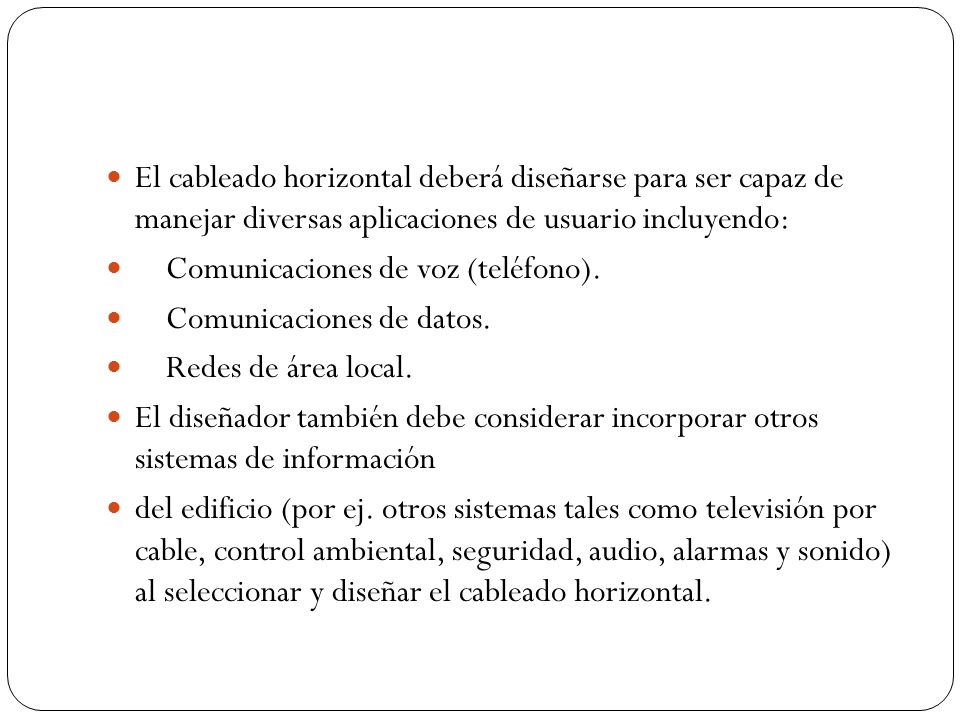

47 El cableado horizontal deberá diseñarse para ser capaz de manejar diversas aplicaciones de usuario incluyendo: Comunicaciones de voz (teléfono). Comunicaciones de datos. Redes de área local. El diseñador también debe considerar incorporar otros sistemas de información del edificio (por ej. otros sistemas tales como televisión por cable, control ambiental, seguridad, audio, alarmas y sonido) al seleccionar y diseñar el cableado horizontal.

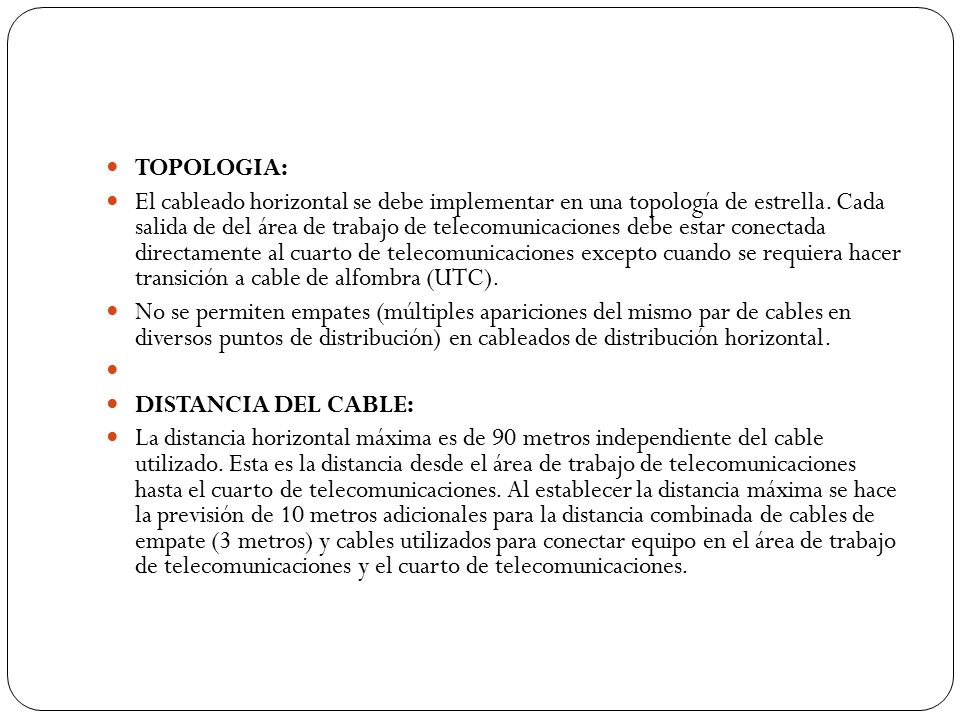

48 TOPOLOGIA: El cableado horizontal se debe implementar en una topología de estrella. Cada salida de del área de trabajo de telecomunicaciones debe estar conectada directamente al cuarto de telecomunicaciones excepto cuando se requiera hacer transición a cable de alfombra (UTC). No se permiten empates (múltiples apariciones del mismo par de cables en diversos puntos de distribución) en cableados de distribución horizontal. DISTANCIA DEL CABLE: La distancia horizontal máxima es de 90 metros independiente del cable utilizado. Esta es la distancia desde el área de trabajo de telecomunicaciones hasta el cuarto de telecomunicaciones. Al establecer la distancia máxima se hace la previsión de 10 metros adicionales para la distancia combinada de cables de empate (3 metros) y cables utilizados para conectar equipo en el área de trabajo de telecomunicaciones y el cuarto de telecomunicaciones.

49 1 Ensambles para Conexiones &Provisionales de Cables 2 Salidas de información 3 Cable Horizontal 4 Productos para Interconexión 5 Cable Principal

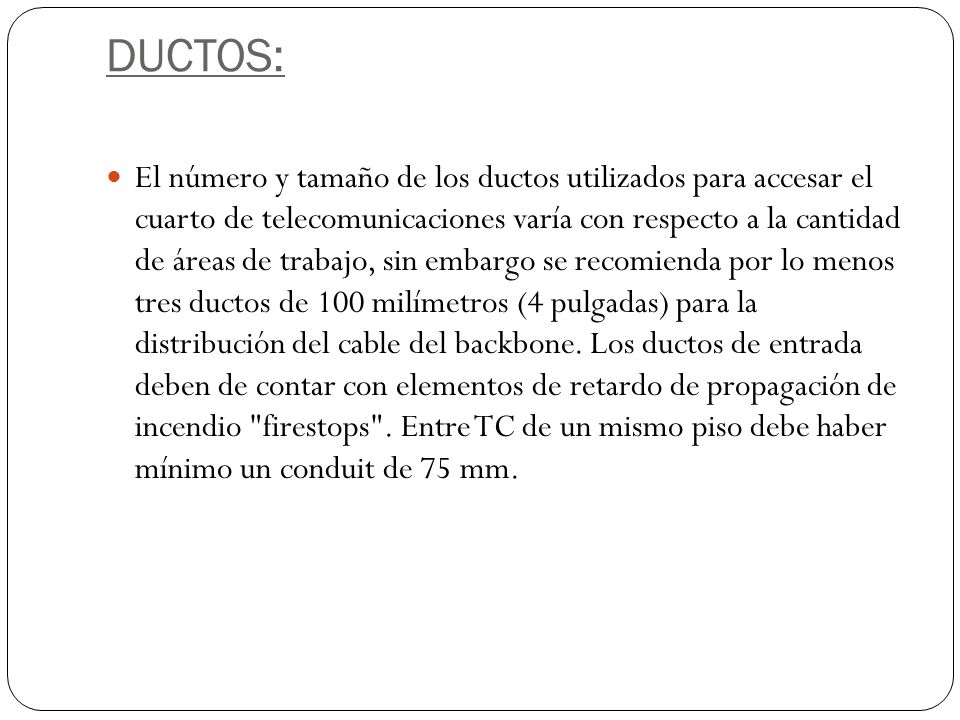

50 DUCTOS: El número y tamaño de los ductos utilizados para accesar el cuarto de telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas) para la distribución del cable del backbone. Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Entre TC de un mismo piso debe haber mínimo un conduit de 75 mm.

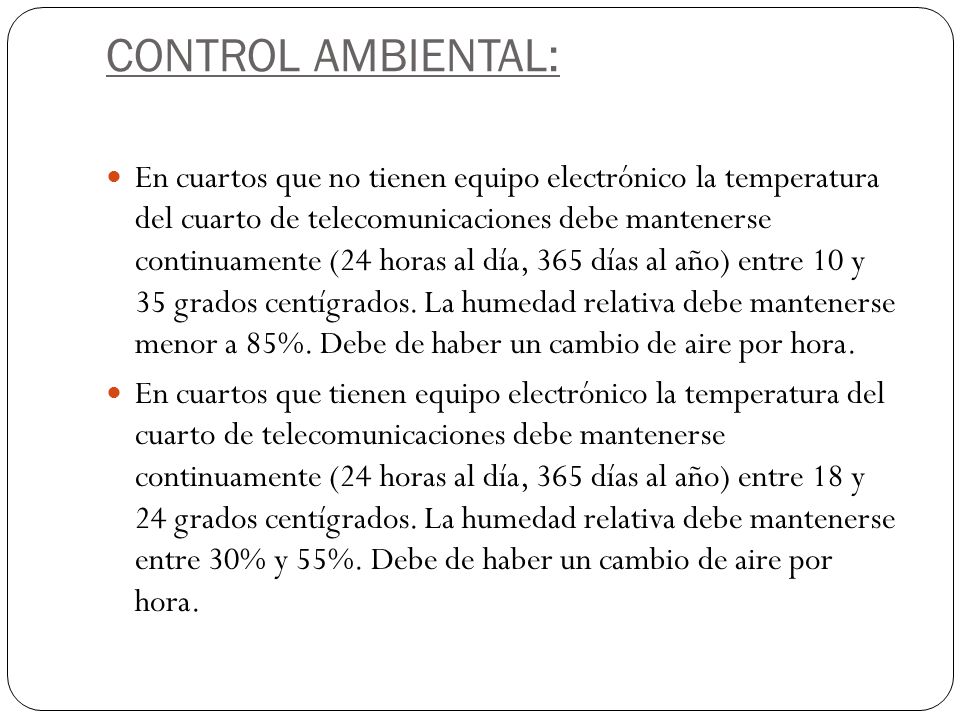

51 CONTROL AMBIENTAL: En cuartos que no tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 10 y 35 grados centígrados. La humedad relativa debe mantenerse menor a 85%. Debe de haber un cambio de aire por hora. En cuartos que tienen equipo electrónico la temperatura del cuarto de telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de haber un cambio de aire por hora.

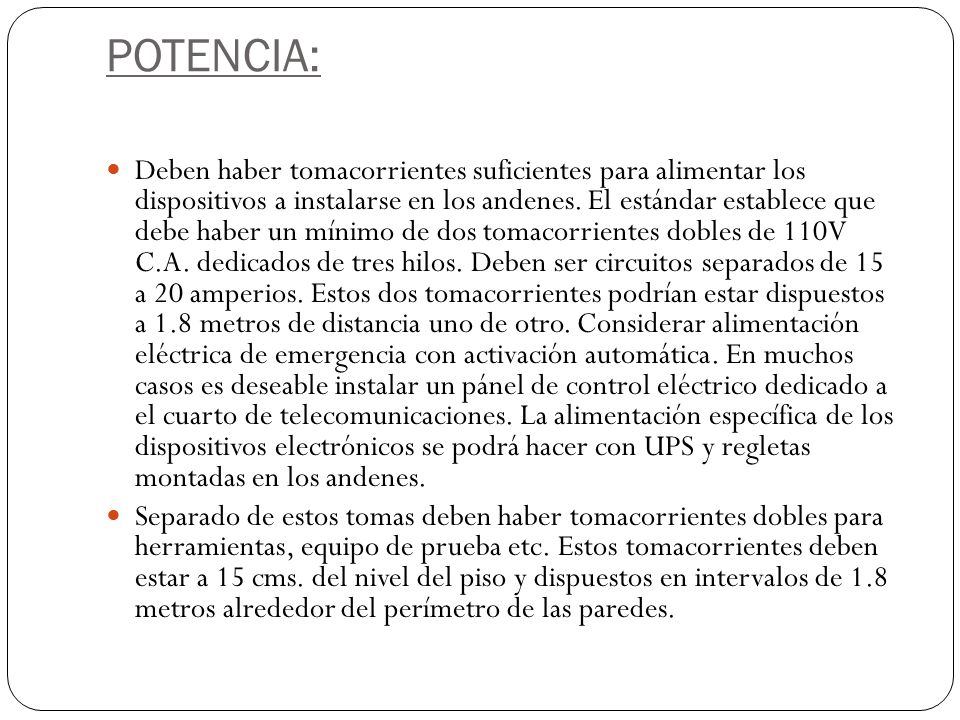

52 POTENCIA: Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los andenes. El estándar establece que debe haber un mínimo de dos tomacorrientes dobles de 110V C.A. dedicados de tres hilos. Deben ser circuitos separados de 15 a 20 amperios. Estos dos tomacorrientes podrían estar dispuestos a 1.8 metros de distancia uno de otro. Considerar alimentación eléctrica de emergencia con activación automática. En muchos casos es deseable instalar un pánel de control eléctrico dedicado a el cuarto de telecomunicaciones. La alimentación específica de los dispositivos electrónicos se podrá hacer con UPS y regletas montadas en los andenes. Separado de estos tomas deben haber tomacorrientes dobles para herramientas, equipo de prueba etc. Estos tomacorrientes deben estar a 15 cms. del nivel del piso y dispuestos en intervalos de 1.8 metros alrededor del perímetro de las paredes.

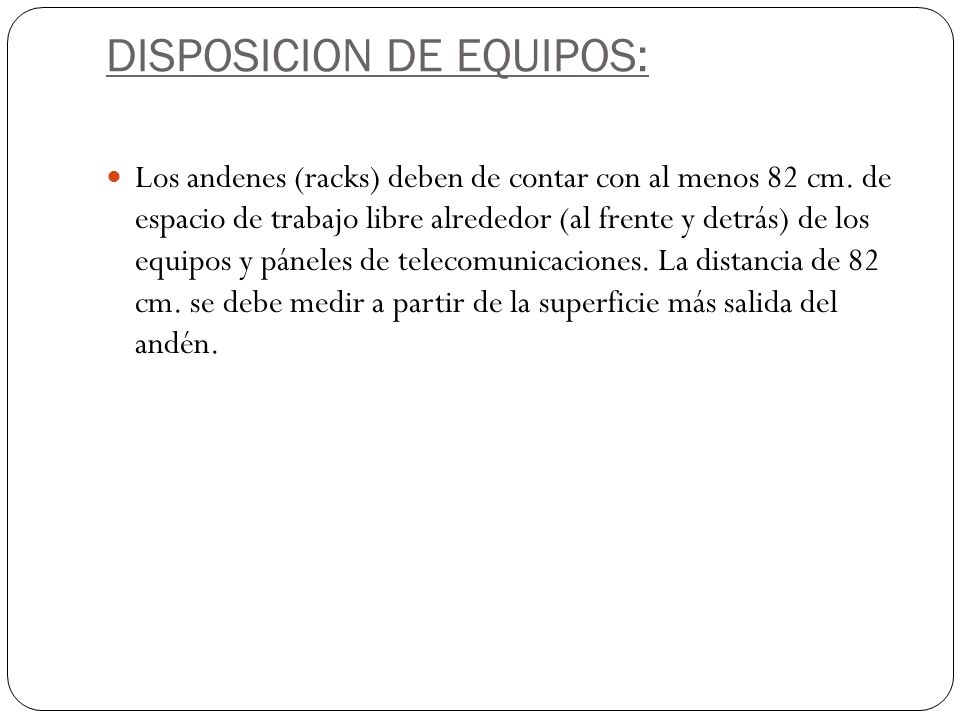

53 DISPOSICION DE EQUIPOS:
Los andenes (racks) deben de contar con al menos 82 cm. de espacio de trabajo libre alrededor (al frente y detrás) de los equipos y páneles de telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la superficie más salida del andén.

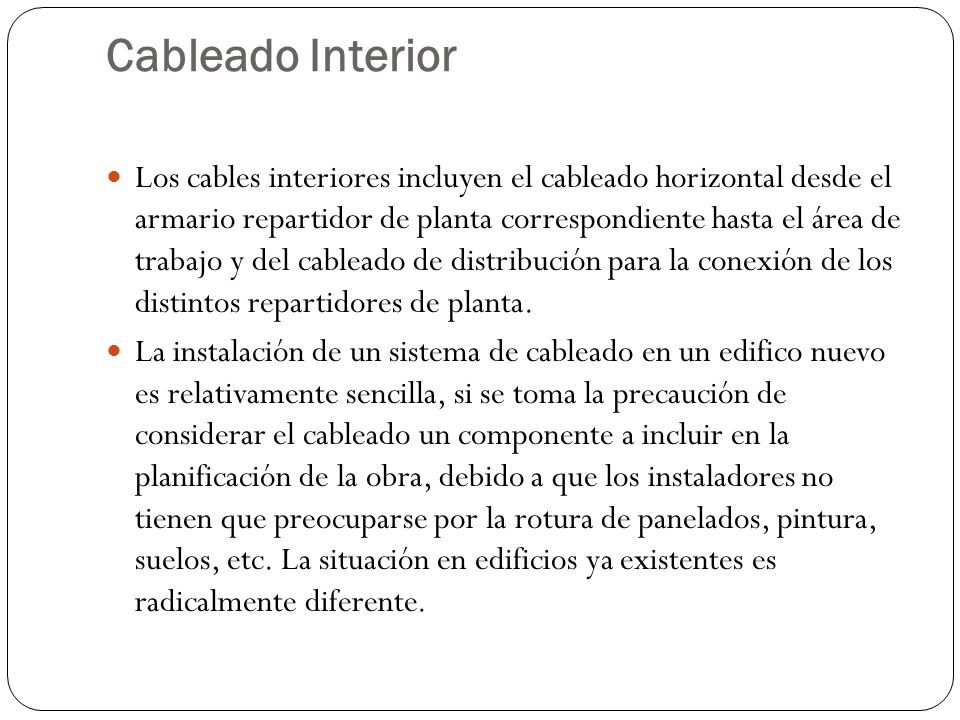

54 Cableado Interior Los cables interiores incluyen el cableado horizontal desde el armario repartidor de planta correspondiente hasta el área de trabajo y del cableado de distribución para la conexión de los distintos repartidores de planta. La instalación de un sistema de cableado en un edifico nuevo es relativamente sencilla, si se toma la precaución de considerar el cableado un componente a incluir en la planificación de la obra, debido a que los instaladores no tienen que preocuparse por la rotura de panelados, pintura, suelos, etc. La situación en edificios ya existentes es radicalmente diferente.

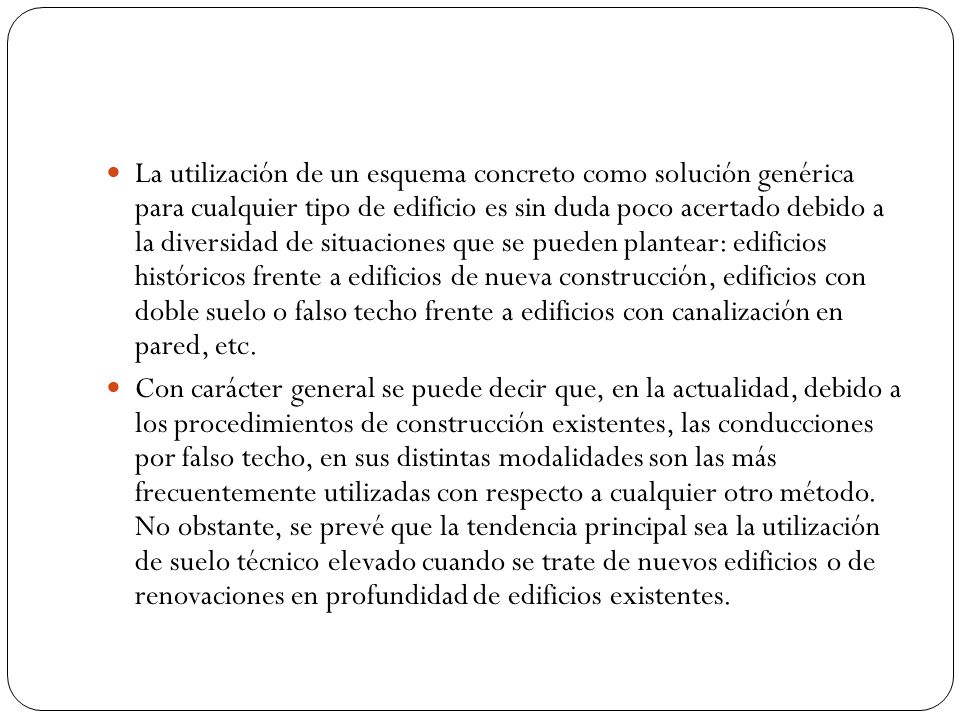

55 La utilización de un esquema concreto como solución genérica para cualquier tipo de edificio es sin duda poco acertado debido a la diversidad de situaciones que se pueden plantear: edificios históricos frente a edificios de nueva construcción, edificios con doble suelo o falso techo frente a edificios con canalización en pared, etc. Con carácter general se puede decir que, en la actualidad, debido a los procedimientos de construcción existentes, las conducciones por falso techo, en sus distintas modalidades son las más frecuentemente utilizadas con respecto a cualquier otro método. No obstante, se prevé que la tendencia principal sea la utilización de suelo técnico elevado cuando se trate de nuevos edificios o de renovaciones en profundidad de edificios existentes.

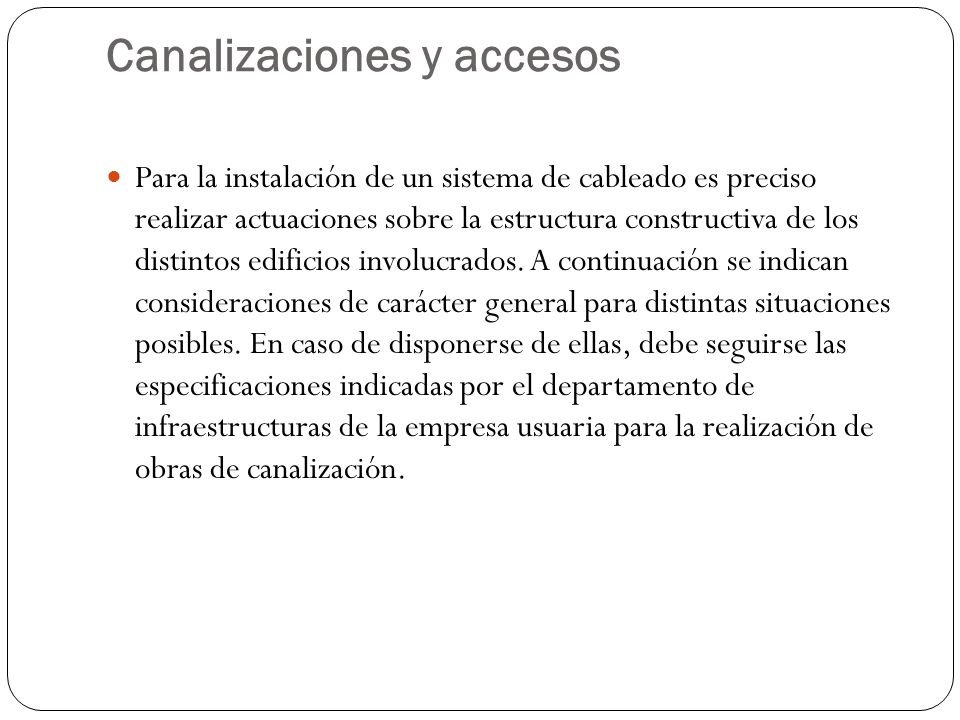

56 Canalizaciones y accesos
Para la instalación de un sistema de cableado es preciso realizar actuaciones sobre la estructura constructiva de los distintos edificios involucrados. A continuación se indican consideraciones de carácter general para distintas situaciones posibles. En caso de disponerse de ellas, debe seguirse las especificaciones indicadas por el departamento de infraestructuras de la empresa usuaria para la realización de obras de canalización.

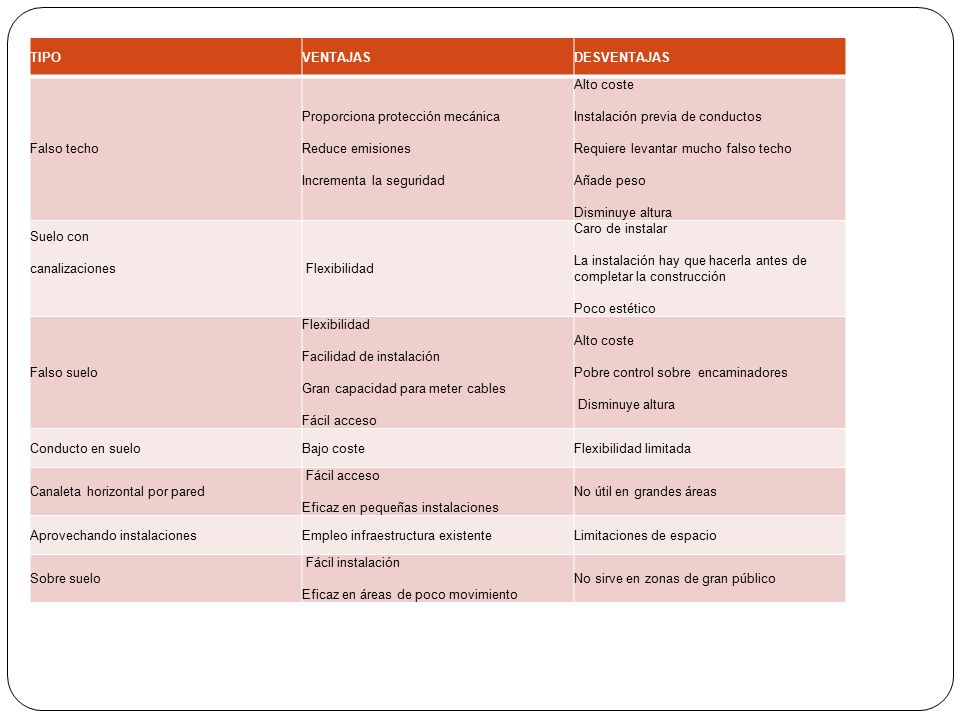

57 TIPO VENTAJAS DESVENTAJAS Falso techo Proporciona protección mecánica Reduce emisiones Incrementa la seguridad Alto coste Instalación previa de conductos Requiere levantar mucho falso techo Añade peso Disminuye altura Suelo con canalizaciones Flexibilidad Caro de instalar La instalación hay que hacerla antes de completar la construcción Poco estético Falso suelo Flexibilidad Facilidad de instalación Gran capacidad para meter cables Fácil acceso Alto coste Pobre control sobre encaminadores Disminuye altura Conducto en suelo Bajo coste Flexibilidad limitada Canaleta horizontal por pared Fácil acceso Eficaz en pequeñas instalaciones No útil en grandes áreas Aprovechando instalaciones Empleo infraestructura existente Limitaciones de espacio Sobre suelo Fácil instalación Eficaz en áreas de poco movimiento No sirve en zonas de gran público

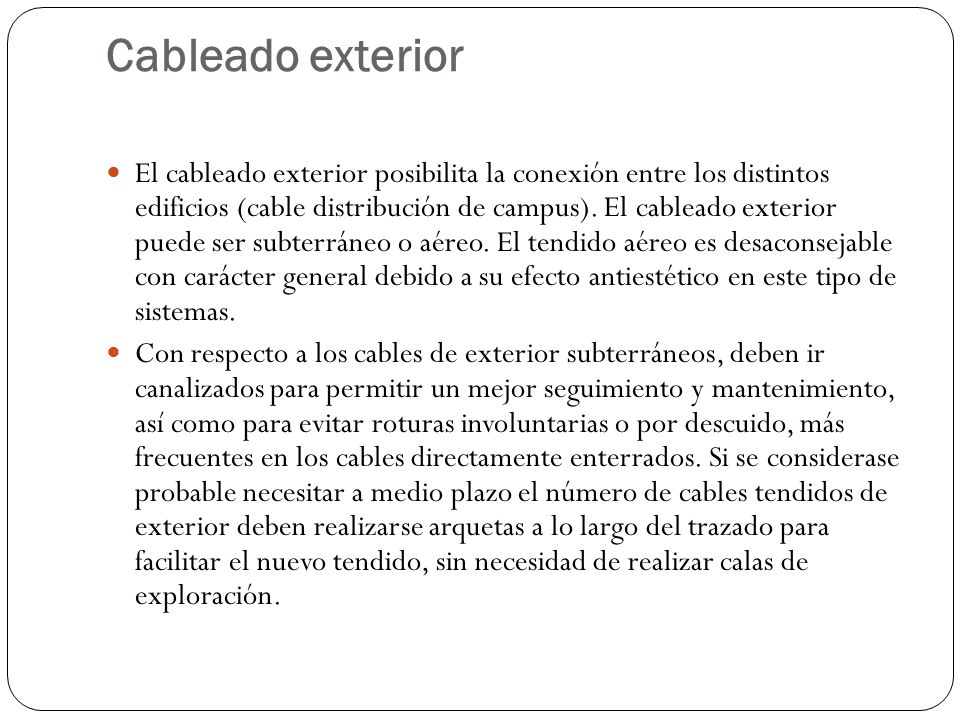

58 Cableado exterior El cableado exterior posibilita la conexión entre los distintos edificios (cable distribución de campus). El cableado exterior puede ser subterráneo o aéreo. El tendido aéreo es desaconsejable con carácter general debido a su efecto antiestético en este tipo de sistemas. Con respecto a los cables de exterior subterráneos, deben ir canalizados para permitir un mejor seguimiento y mantenimiento, así como para evitar roturas involuntarias o por descuido, más frecuentes en los cables directamente enterrados. Si se considerase probable necesitar a medio plazo el número de cables tendidos de exterior deben realizarse arquetas a lo largo del trazado para facilitar el nuevo tendido, sin necesidad de realizar calas de exploración.

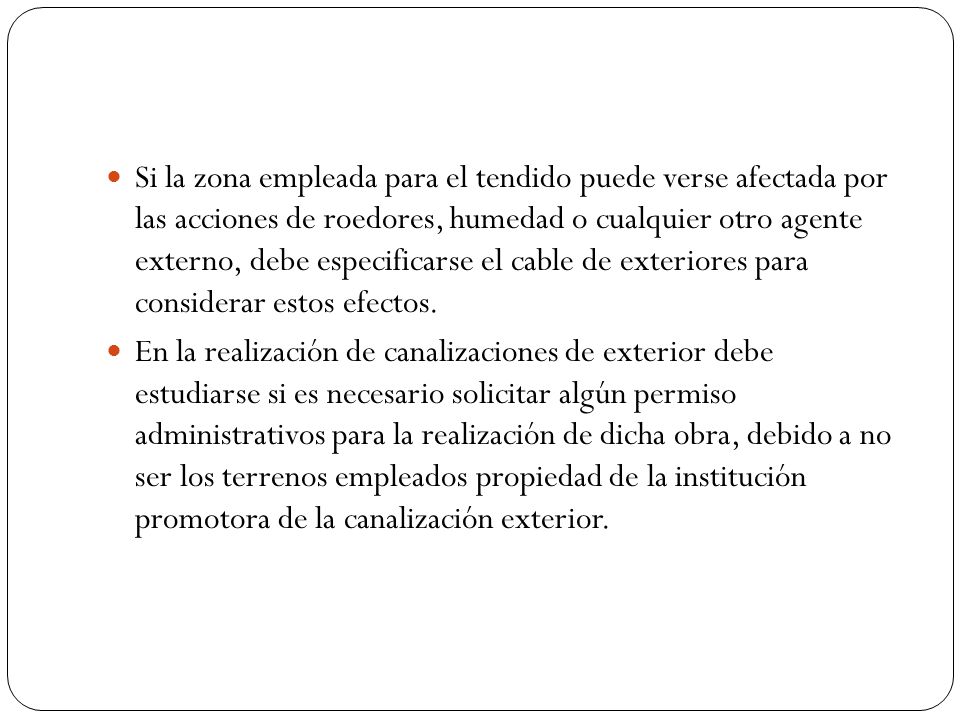

59 Si la zona empleada para el tendido puede verse afectada por las acciones de roedores, humedad o cualquier otro agente externo, debe especificarse el cable de exteriores para considerar estos efectos. En la realización de canalizaciones de exterior debe estudiarse si es necesario solicitar algún permiso administrativos para la realización de dicha obra, debido a no ser los terrenos empleados propiedad de la institución promotora de la canalización exterior.

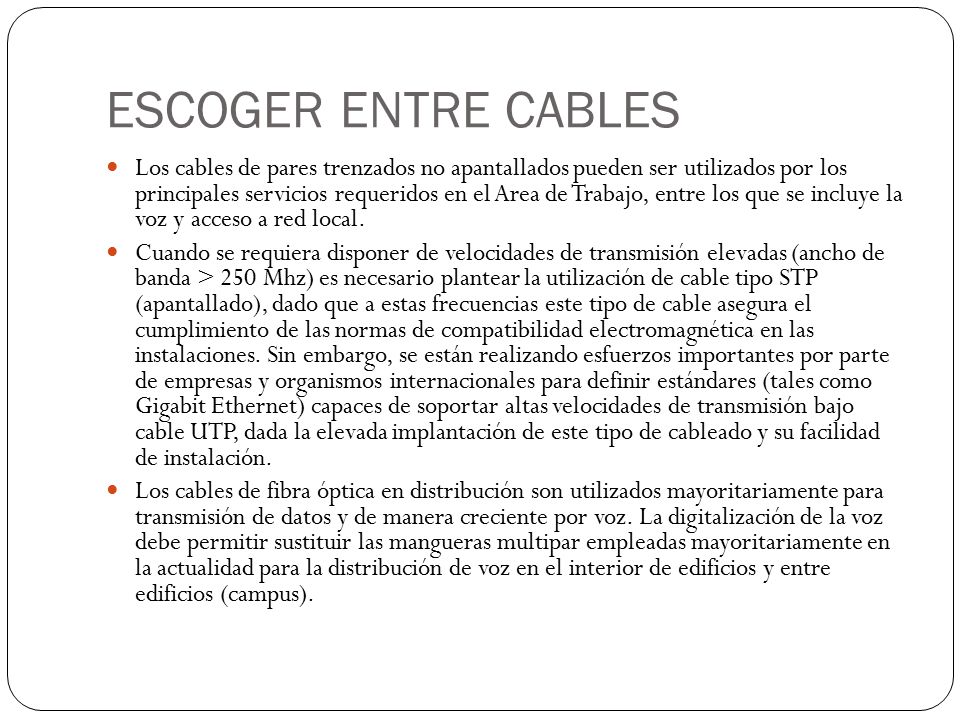

60 ESCOGER ENTRE CABLES Los cables de pares trenzados no apantallados pueden ser utilizados por los principales servicios requeridos en el Area de Trabajo, entre los que se incluye la voz y acceso a red local. Cuando se requiera disponer de velocidades de transmisión elevadas (ancho de banda > 250 Mhz) es necesario plantear la utilización de cable tipo STP (apantallado), dado que a estas frecuencias este tipo de cable asegura el cumplimiento de las normas de compatibilidad electromagnética en las instalaciones. Sin embargo, se están realizando esfuerzos importantes por parte de empresas y organismos internacionales para definir estándares (tales como Gigabit Ethernet) capaces de soportar altas velocidades de transmisión bajo cable UTP, dada la elevada implantación de este tipo de cableado y su facilidad de instalación. Los cables de fibra óptica en distribución son utilizados mayoritariamente para transmisión de datos y de manera creciente por voz. La digitalización de la voz debe permitir sustituir las mangueras multipar empleadas mayoritariamente en la actualidad para la distribución de voz en el interior de edificios y entre edificios (campus).

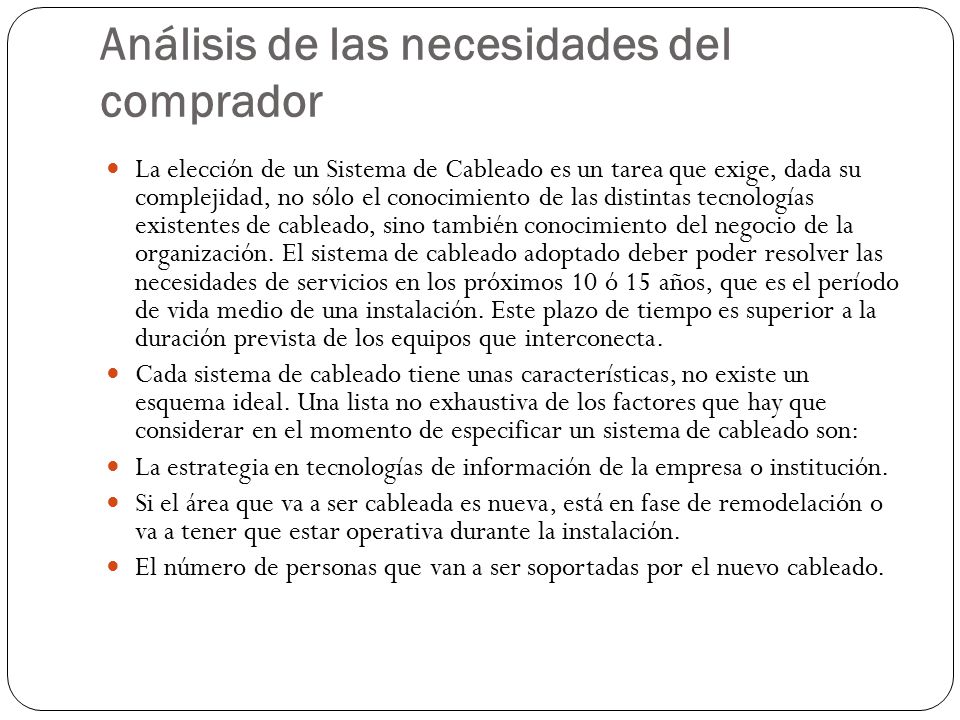

61 Análisis de las necesidades del comprador
La elección de un Sistema de Cableado es un tarea que exige, dada su complejidad, no sólo el conocimiento de las distintas tecnologías existentes de cableado, sino también conocimiento del negocio de la organización. El sistema de cableado adoptado deber poder resolver las necesidades de servicios en los próximos 10 ó 15 años, que es el período de vida medio de una instalación. Este plazo de tiempo es superior a la duración prevista de los equipos que interconecta. Cada sistema de cableado tiene unas características, no existe un esquema ideal. Una lista no exhaustiva de los factores que hay que considerar en el momento de especificar un sistema de cableado son: La estrategia en tecnologías de información de la empresa o institución. Si el área que va a ser cableada es nueva, está en fase de remodelación o va a tener que estar operativa durante la instalación. El número de personas que van a ser soportadas por el nuevo cableado.

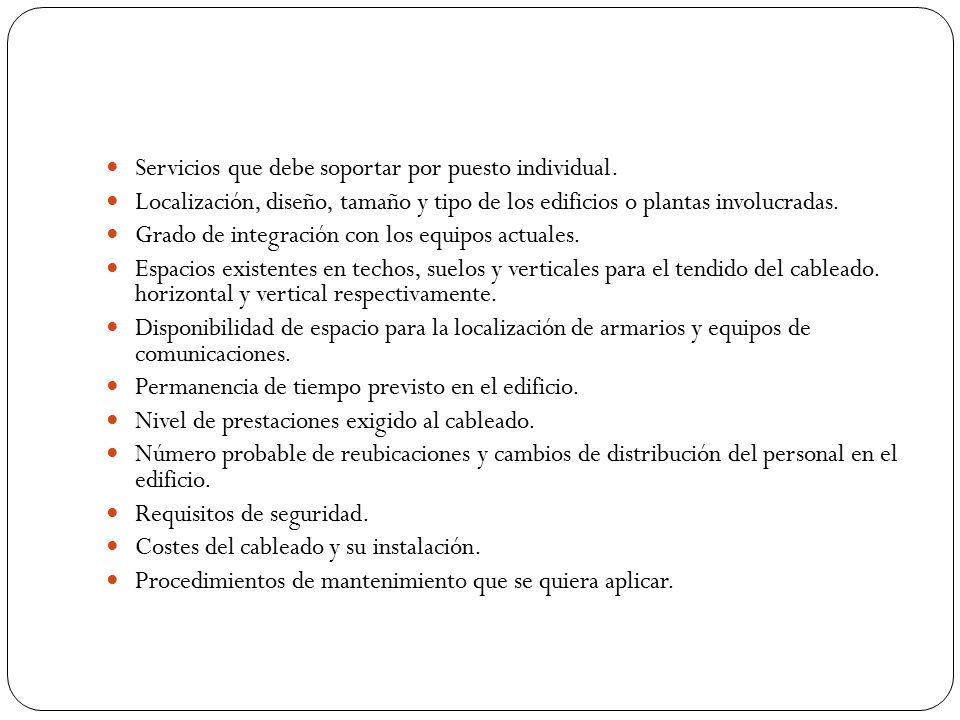

62 Servicios que debe soportar por puesto individual.
Localización, diseño, tamaño y tipo de los edificios o plantas involucradas. Grado de integración con los equipos actuales. Espacios existentes en techos, suelos y verticales para el tendido del cableado. horizontal y vertical respectivamente. Disponibilidad de espacio para la localización de armarios y equipos de comunicaciones. Permanencia de tiempo previsto en el edificio. Nivel de prestaciones exigido al cableado. Número probable de reubicaciones y cambios de distribución del personal en el edificio. Requisitos de seguridad. Costes del cableado y su instalación. Procedimientos de mantenimiento que se quiera aplicar.

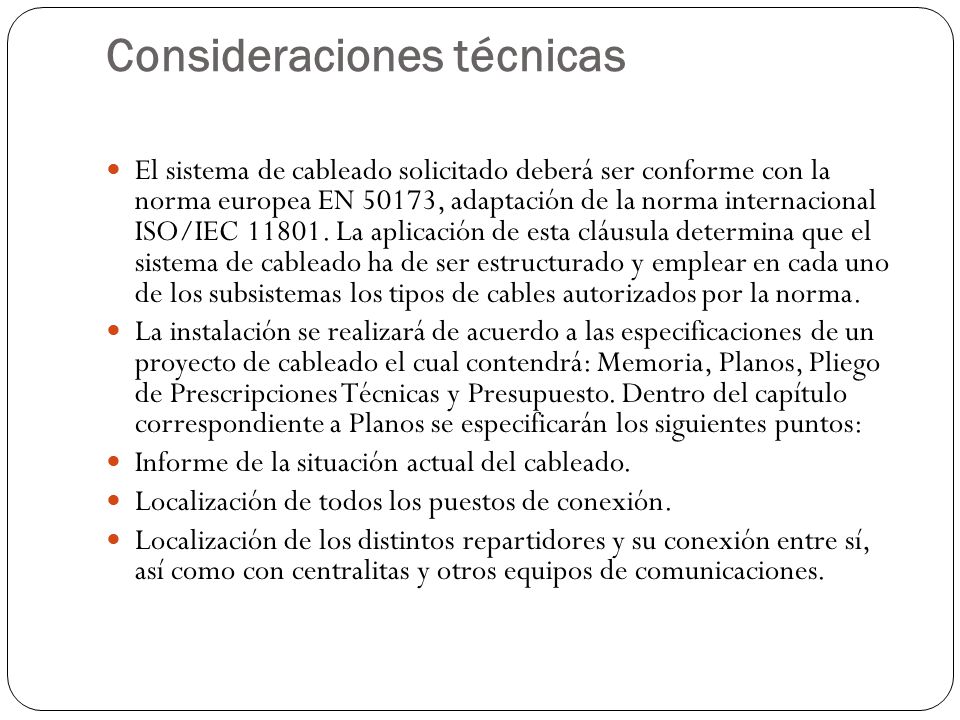

63 Consideraciones técnicas
El sistema de cableado solicitado deberá ser conforme con la norma europea EN 50173, adaptación de la norma internacional ISO/IEC La aplicación de esta cláusula determina que el sistema de cableado ha de ser estructurado y emplear en cada uno de los subsistemas los tipos de cables autorizados por la norma. La instalación se realizará de acuerdo a las especificaciones de un proyecto de cableado el cual contendrá: Memoria, Planos, Pliego de Prescripciones Técnicas y Presupuesto. Dentro del capítulo correspondiente a Planos se especificarán los siguientes puntos: Informe de la situación actual del cableado. Localización de todos los puestos de conexión. Localización de los distintos repartidores y su conexión entre sí, así como con centralitas y otros equipos de comunicaciones.

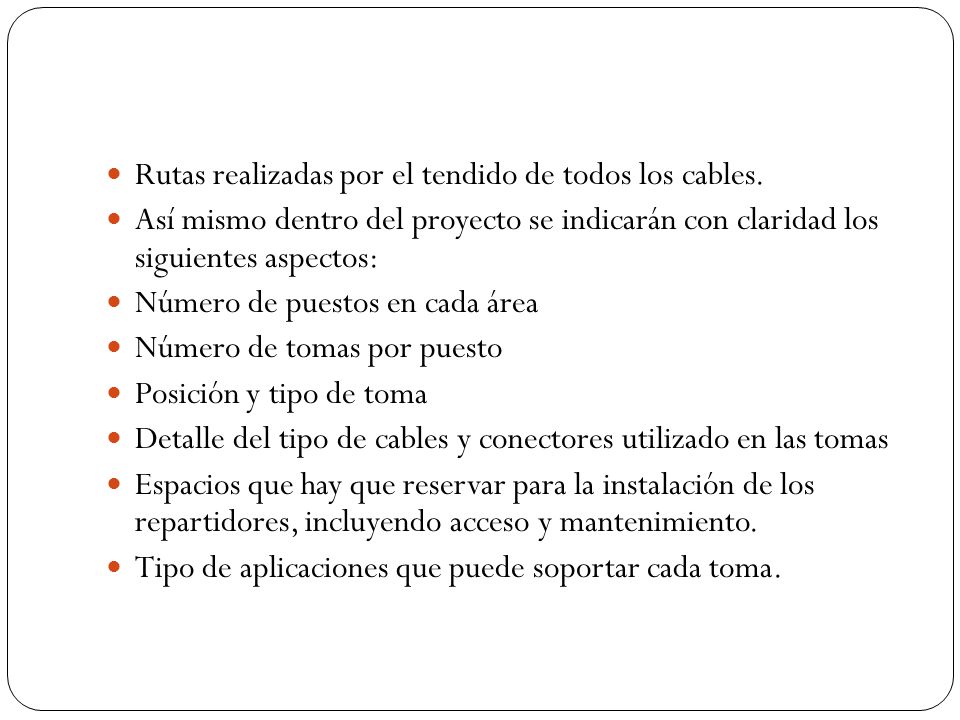

64 Rutas realizadas por el tendido de todos los cables.
Así mismo dentro del proyecto se indicarán con claridad los siguientes aspectos: Número de puestos en cada área Número de tomas por puesto Posición y tipo de toma Detalle del tipo de cables y conectores utilizado en las tomas Espacios que hay que reservar para la instalación de los repartidores, incluyendo acceso y mantenimiento. Tipo de aplicaciones que puede soportar cada toma.

65 Consideraciones económicas
En la actualidad existen una amplia gama de suministradores de sistemas de cableado estructurado, todos ellos con características técnicas similares. Un importante factor diferenciador es el coste de cada solución. Los costes involucrados en un proyecto de cableado que se incluirán en el capítulo de Presupuesto se pueden agrupar en las siguientes categorías: Ingeniería. Materiales (cables, rosetas, repartidores, etc.). Dirección de obra. Tendido y puesta en funcionamiento. Certificación final. Mantenimiento. Los costes de instalación de un nuevo sistema de cableado son elevados debido a las altas inversiones necesarias en materiales y los costes de mano de obra del tendido y la obra civil que pueda ser requerida. Los sistemas de cableado estructurado requieren mayores inversiones que sistemas no estructurados debido fundamentalmente a su topología en estrella y el sobredimensionamiento propio de cualquier precableado.

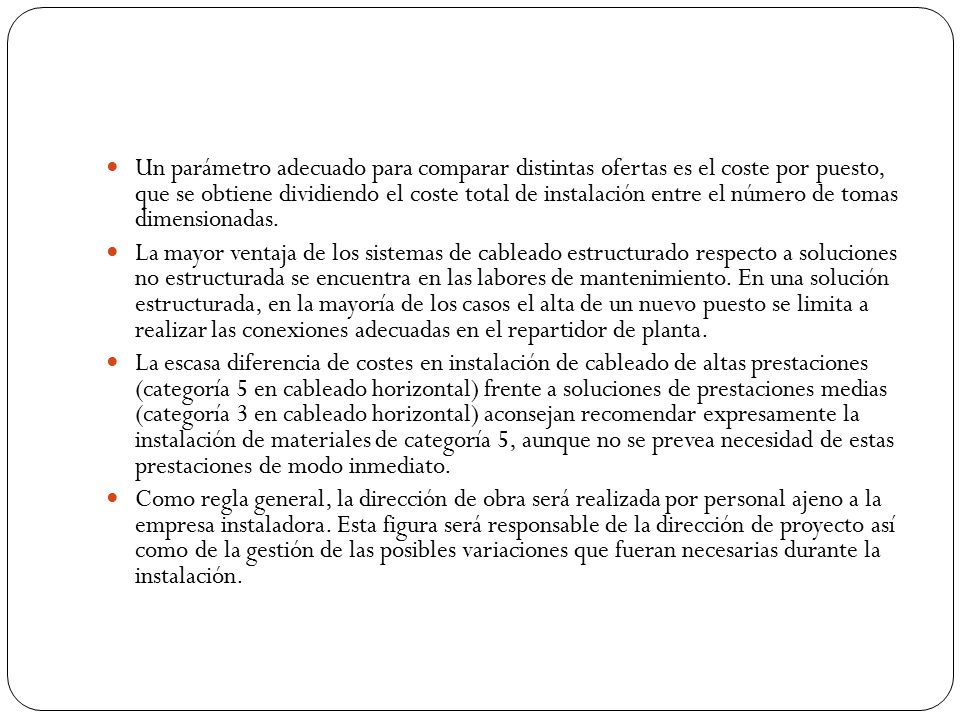

66 Un parámetro adecuado para comparar distintas ofertas es el coste por puesto, que se obtiene dividiendo el coste total de instalación entre el número de tomas dimensionadas. La mayor ventaja de los sistemas de cableado estructurado respecto a soluciones no estructurada se encuentra en las labores de mantenimiento. En una solución estructurada, en la mayoría de los casos el alta de un nuevo puesto se limita a realizar las conexiones adecuadas en el repartidor de planta. La escasa diferencia de costes en instalación de cableado de altas prestaciones (categoría 5 en cableado horizontal) frente a soluciones de prestaciones medias (categoría 3 en cableado horizontal) aconsejan recomendar expresamente la instalación de materiales de categoría 5, aunque no se prevea necesidad de estas prestaciones de modo inmediato. Como regla general, la dirección de obra será realizada por personal ajeno a la empresa instaladora. Esta figura será responsable de la dirección de proyecto así como de la gestión de las posibles variaciones que fueran necesarias durante la instalación.

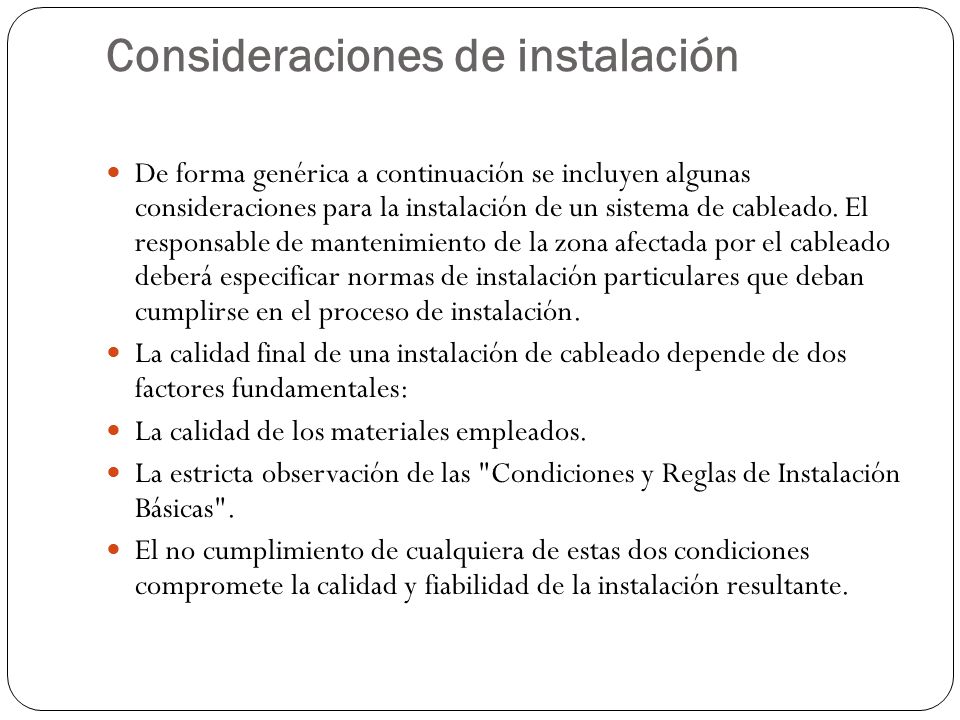

67 Consideraciones de instalación
De forma genérica a continuación se incluyen algunas consideraciones para la instalación de un sistema de cableado. El responsable de mantenimiento de la zona afectada por el cableado deberá especificar normas de instalación particulares que deban cumplirse en el proceso de instalación. La calidad final de una instalación de cableado depende de dos factores fundamentales: La calidad de los materiales empleados. La estricta observación de las "Condiciones y Reglas de Instalación Básicas". El no cumplimiento de cualquiera de estas dos condiciones compromete la calidad y fiabilidad de la instalación resultante.

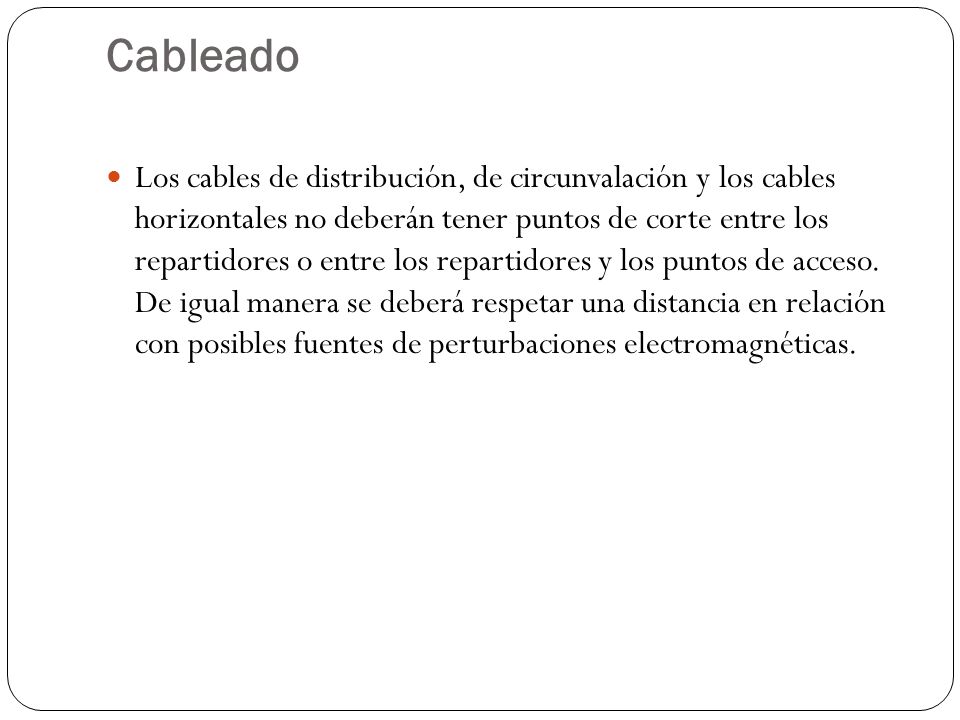

68 Cableado Los cables de distribución, de circunvalación y los cables horizontales no deberán tener puntos de corte entre los repartidores o entre los repartidores y los puntos de acceso. De igual manera se deberá respetar una distancia en relación con posibles fuentes de perturbaciones electromagnéticas.

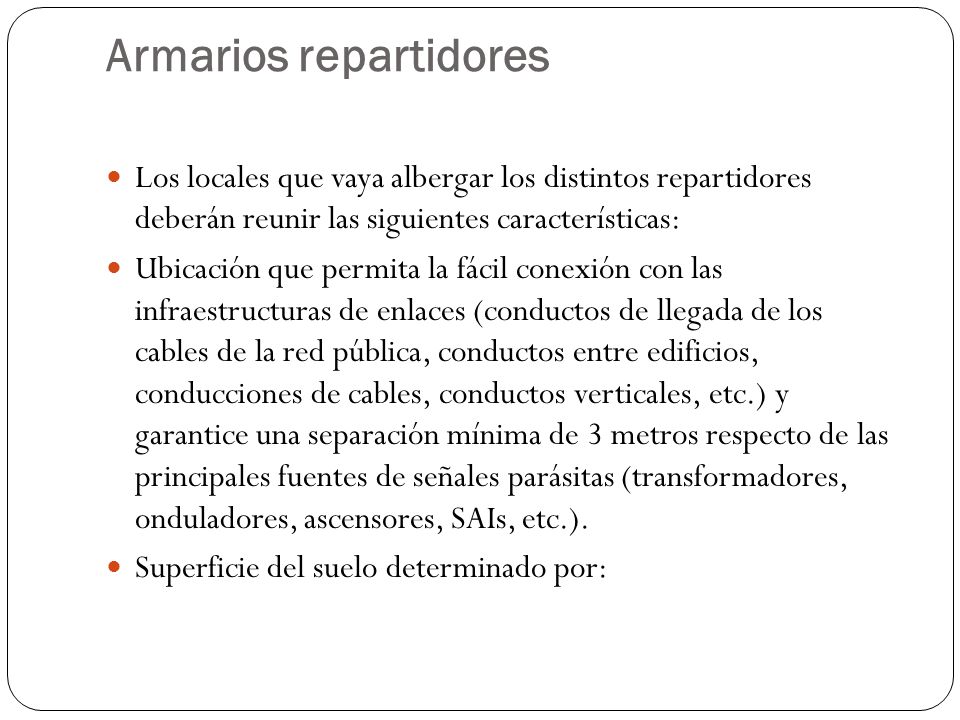

69 Armarios repartidores
Los locales que vaya albergar los distintos repartidores deberán reunir las siguientes características: Ubicación que permita la fácil conexión con las infraestructuras de enlaces (conductos de llegada de los cables de la red pública, conductos entre edificios, conducciones de cables, conductos verticales, etc.) y garantice una separación mínima de 3 metros respecto de las principales fuentes de señales parásitas (transformadores, onduladores, ascensores, SAIs, etc.). Superficie del suelo determinado por:

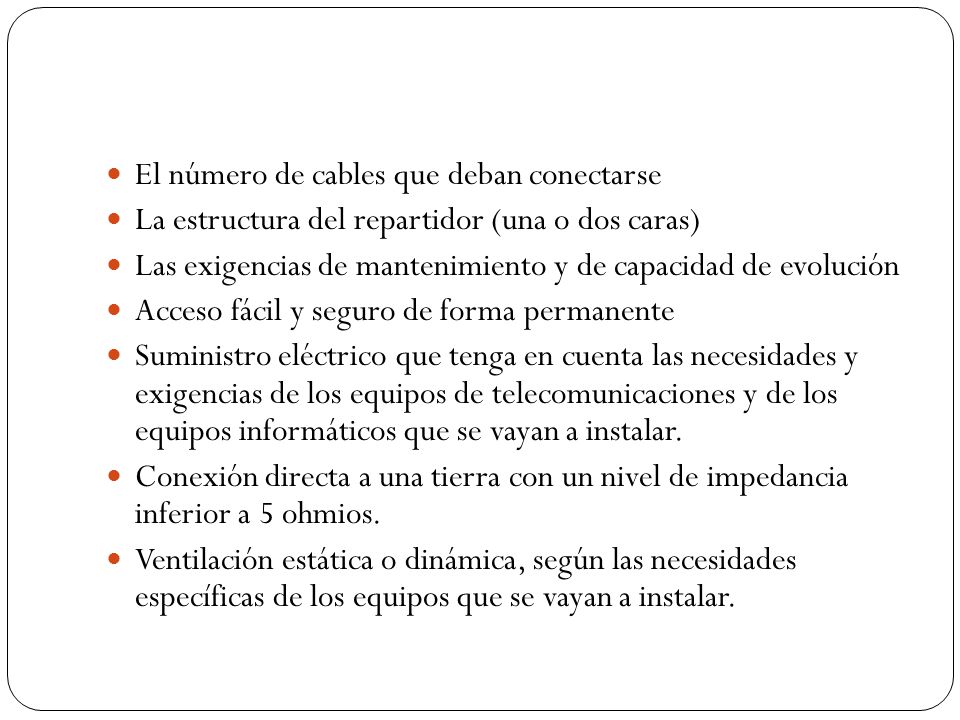

70 El número de cables que deban conectarse
La estructura del repartidor (una o dos caras) Las exigencias de mantenimiento y de capacidad de evolución Acceso fácil y seguro de forma permanente Suministro eléctrico que tenga en cuenta las necesidades y exigencias de los equipos de telecomunicaciones y de los equipos informáticos que se vayan a instalar. Conexión directa a una tierra con un nivel de impedancia inferior a 5 ohmios. Ventilación estática o dinámica, según las necesidades específicas de los equipos que se vayan a instalar.

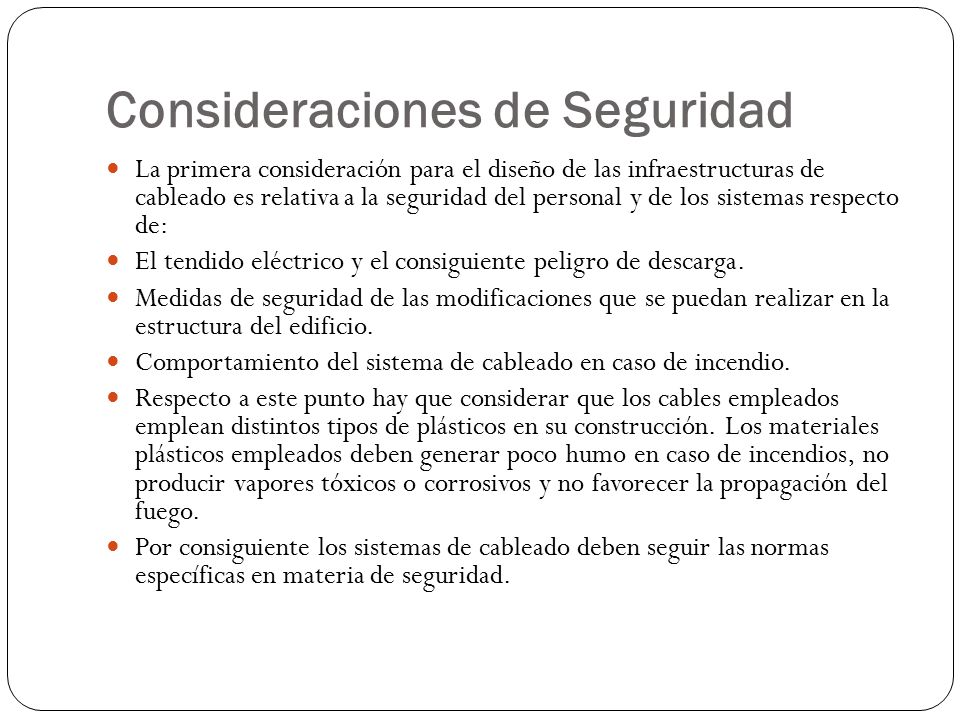

71 Consideraciones de Seguridad
La primera consideración para el diseño de las infraestructuras de cableado es relativa a la seguridad del personal y de los sistemas respecto de: El tendido eléctrico y el consiguiente peligro de descarga. Medidas de seguridad de las modificaciones que se puedan realizar en la estructura del edificio. Comportamiento del sistema de cableado en caso de incendio. Respecto a este punto hay que considerar que los cables empleados emplean distintos tipos de plásticos en su construcción. Los materiales plásticos empleados deben generar poco humo en caso de incendios, no producir vapores tóxicos o corrosivos y no favorecer la propagación del fuego. Por consiguiente los sistemas de cableado deben seguir las normas específicas en materia de seguridad.

72 Compatibilidad Electromagnética
Los sistemas de cableado son susceptibles de producir en su funcionamiento energía electromagnética por las señales que transmiten así, como verse afectados por perturbaciones electromagnéticas exteriores (cables de energía, iluminación, aparatos eléctricos, etc.) A la hora de establecer la ruta del cableado de los closets de alambrado a los nodos es una consideración primordial evitar el paso del cable por los siguientes dispositivos : Motores eléctricos grandes o transformadores (mínimo 1.2 metros).

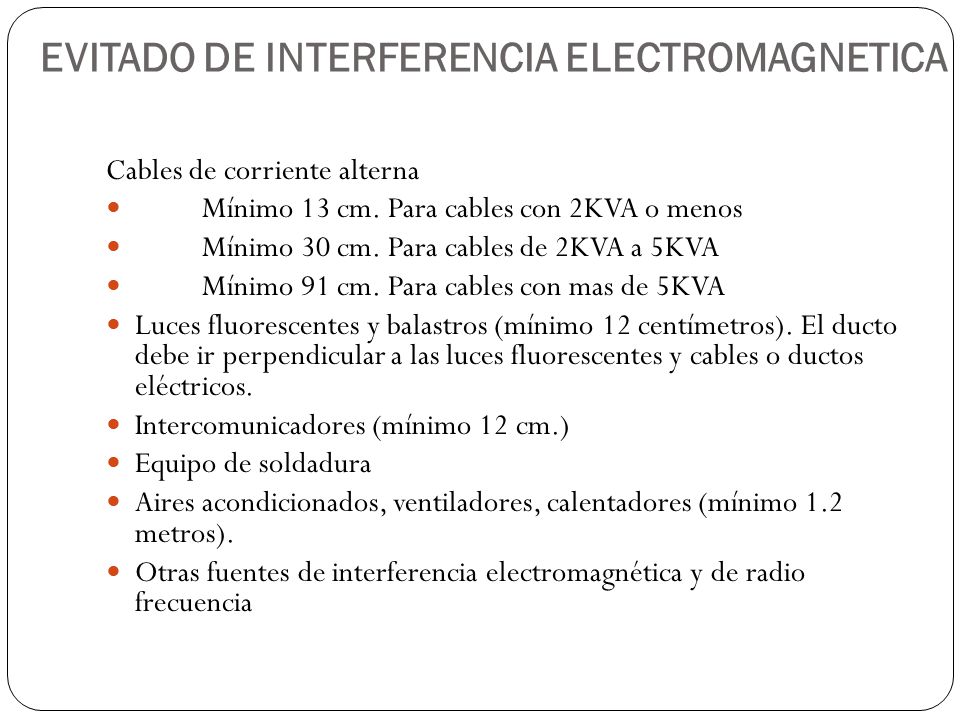

73 EVITADO DE INTERFERENCIA ELECTROMAGNETICA
Cables de corriente alterna Mínimo 13 cm. Para cables con 2KVA o menos Mínimo 30 cm. Para cables de 2KVA a 5KVA Mínimo 91 cm. Para cables con mas de 5KVA Luces fluorescentes y balastros (mínimo 12 centímetros). El ducto debe ir perpendicular a las luces fluorescentes y cables o ductos eléctricos. Intercomunicadores (mínimo 12 cm.) Equipo de soldadura Aires acondicionados, ventiladores, calentadores (mínimo 1.2 metros). Otras fuentes de interferencia electromagnética y de radio frecuencia

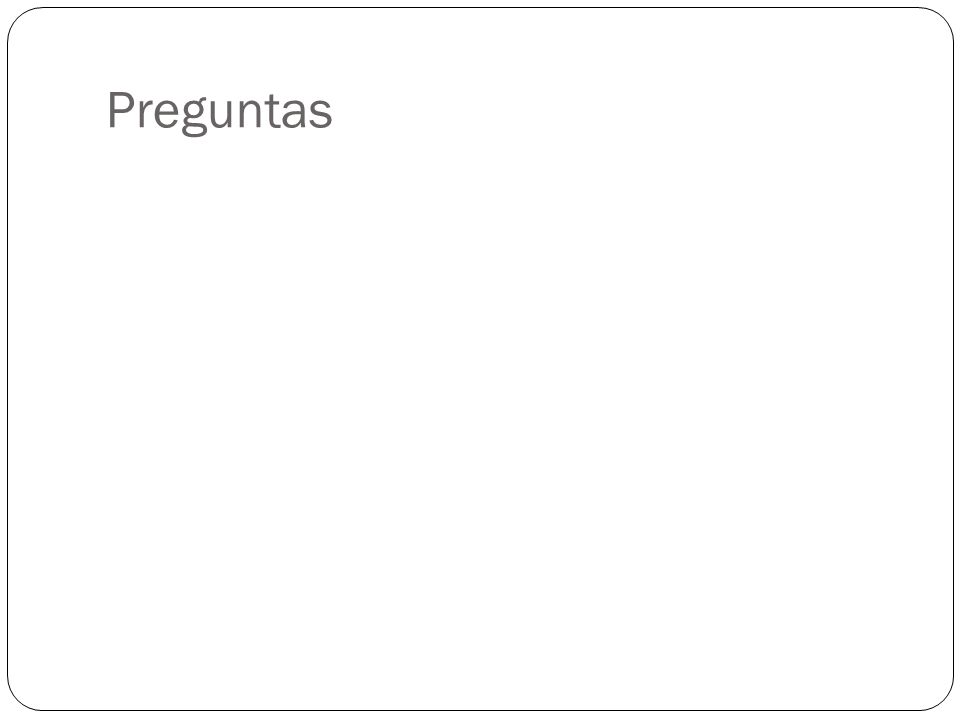

74 Preguntas
