1 Ingeniería de Software Laboratorio V
Diseño - Casos de Uso Eduardo Saavedra A. 30/09/2009

2 Tópicos ¿ Qué es un caso de uso? Conceptos
Actor Escenario Condiciones Relaciones Como confeccionar los casos de uso Ejemplos

3 ¿ Qué es un caso de uso?

4 ¿ Qué es un caso de uso? En ingeniería del software, un caso de uso es una técnica para la captura del comportamiento deseado de un sistema, sin tener que especificar como se implementa ese comportamiento.

5 ¿ Qué es un caso de uso? Ningún sistema se encuentra aislado, siempre existe la interacción con actores, tanto humanos como mecánicos. Cada caso de uso proporciona uno o más escenarios que indican cómo debería interactuar el sistema con el usuario o con otro sistema para conseguir un objetivo específico.

6 ¿ Qué es un caso de uso? Normalmente, en los casos de usos se evita el empleo de jergas técnicas, prefiriendo en su lugar un lenguaje más cercano al usuario final. En ocasiones, se utiliza a usuarios sin experiencia junto a los analistas para el desarrollo de casos de uso. Son creados bajo la identificación funcional de requerimientos pero no tienen una relación uno a uno con ellos (caso de uso != requerimiento).

7 Caso de uso Actor Escenario Relaciones
Conceptos Caso de uso Actor Escenario Relaciones

8 Conceptos – Caso de uso Nombre Caso de Uso
Debe estar compuesto por lo menos de un verbo. Representa una acción que los usuarios realizan ante el sistema.

9 Conceptos – Actor Actor
Representan roles que humanos, dispositivos de hardware o sistemas externos juegan mientras interactúan con el sistema No son parte del sistema y están situados fuera de sus límites

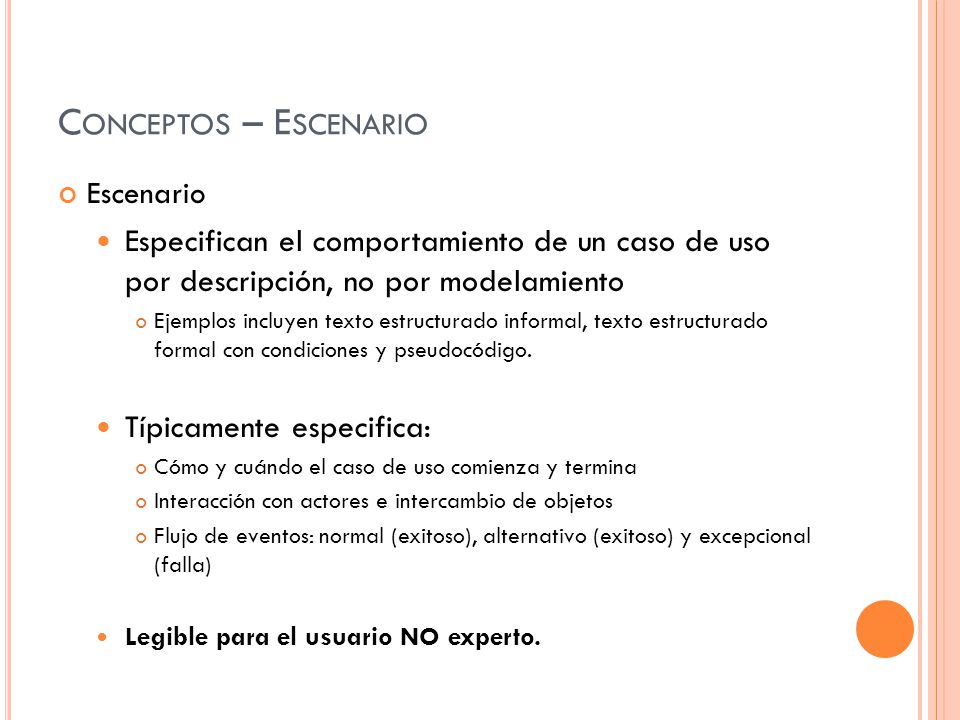

10 Conceptos – Escenario Escenario Especifican el comportamiento de un caso de uso por descripción, no por modelamiento Ejemplos incluyen texto estructurado informal, texto estructurado formal con condiciones y pseudocódigo. Típicamente especifica: Cómo y cuándo el caso de uso comienza y termina Interacción con actores e intercambio de objetos Flujo de eventos: normal (exitoso), alternativo (exitoso) y excepcional (falla) Legible para el usuario NO experto.

11 Conceptos – Ejemplo Escenario
En el caso de uso “Validación de Tarjeta” de un sistema de cajero automático pueden haber estos escenarios: Escenario normal: Validar un Cliente por medio de su clave. Escenario alternativo: Validación de tarjeta fallida y se solicita reintentar. Escenario excepción: Tarjeta se bloquea.

12 Conceptos – Condiciones
Pre-Condiciones Describe el ambiente bajo el cual el caso de uso es invocado. Post-Condiciones Reflejan el impacto en el ambiente del caso de uso luego de su ejecución. Requisitos de Calidad (opcional) Por ejemplo, el sistema debe responder en menos de 30 segundos.

13 Conceptos – Ejemplo Condiciones
Para un caso de ingreso de ficha médica para un consultorio. Pre-Condiciones Usuario debe estar validado por el sistema. Post-Condiciones Ficha médica ingresada en el sistema. Requisitos de Calidad (opcional) El sistema debe responder en menos de 30 segundos para todo el flujo.

14 Conceptos – Relaciones
Asociación Se utiliza para relación natural entre un actor y un caso de uso. Nunca existe una asociación entre dos casos de uso El uso de punta de flecha se deja de utilizar después de UML 1.2

15 Conceptos – Relaciones
<<include>> (<<uses>> en UML ) Si X incluye Y, Y siempre se realiza cuando se realiza X. Y es un comportamiento común en más de un caso de uso.

16 Conceptos – Relaciones
<<extend>> Si Y extiende X, bajo ciertas condiciones de la ejecución de X también se ejecuta Y. Cuando se incluye un comportamiento de uso sólo bajo ciertas condiciones

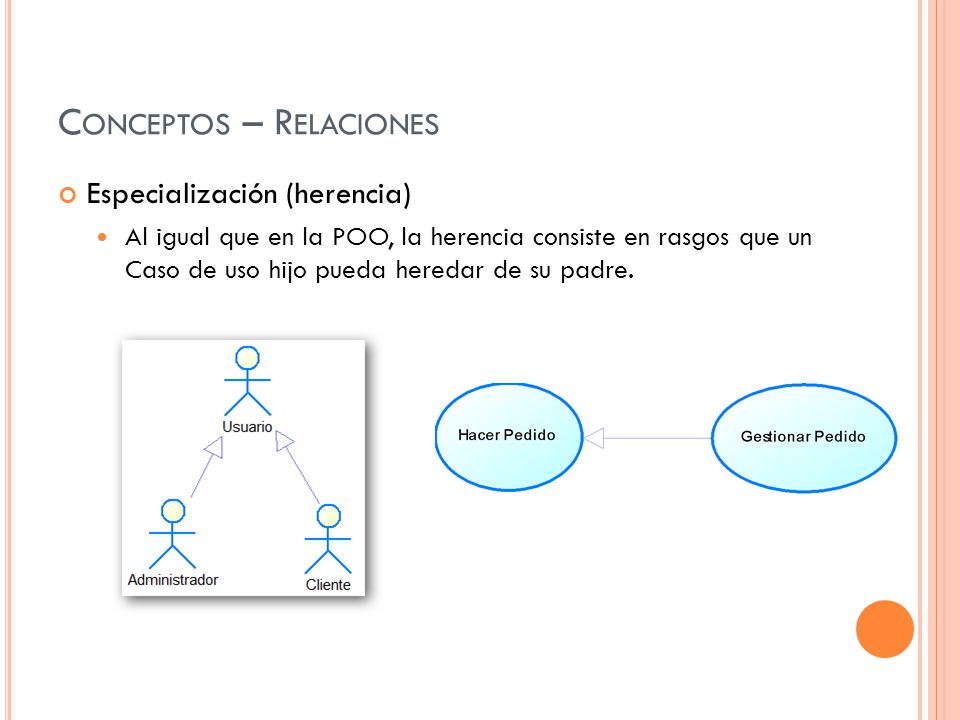

17 Conceptos – Relaciones
Especialización (herencia) Al igual que en la POO, la herencia consiste en rasgos que un Caso de uso hijo pueda heredar de su padre.

18 Como confeccionar un diagrama de CU
Identificar contexto: Identificar Sistema - Límite Identificar actores: ¿Quiénes usarán el sistema? Identificar relaciones entre actores. Identificar requisitios Identificar casos de uso: ¿Qué interacciones tendrá el actor con el sistema? Identificar relaciones entre los casos de uso: Extensiones, Inclusiones y Especializaciones. Adornos a los casos de uso, notas, comentarios, etc.

19 Ejemplos

20 Ejemplo Cajero automático (ATM)!
Asumamos un cajero donde se realizan depósitos en dinero y cheques. El negocio distingue dos actores para efectuar operaciones, el cliente del banco y el poseedor de tarjeta. El Cliente de banco es el único que puede efectuar depósitos, mientras que el poseedor de tarjeta es el que puede retirar dinero al igual que el Cliente del banco. Se sabe que el negocio envía cada cierto tiempo a operadores para reabastecer el cajero con dinero. Además ellos desbloquean las tarjeta que los usuarios han dejado en el ATM por fallas en su validación (luego de 5 fallas se bloquea).

21 Límites

22 Ejemplo – Cajero Automático
Identificación de actores

23 Ejemplo – Cajero Automático
Identificar Casos de uso

24 Ejemplo – Cajero Automático
Identificar Relaciones

25 Ejemplo – Cajero Automático

26 Escenarios Recordar que un escenario es la instancia de un caso de uso! Validación tarjeta:

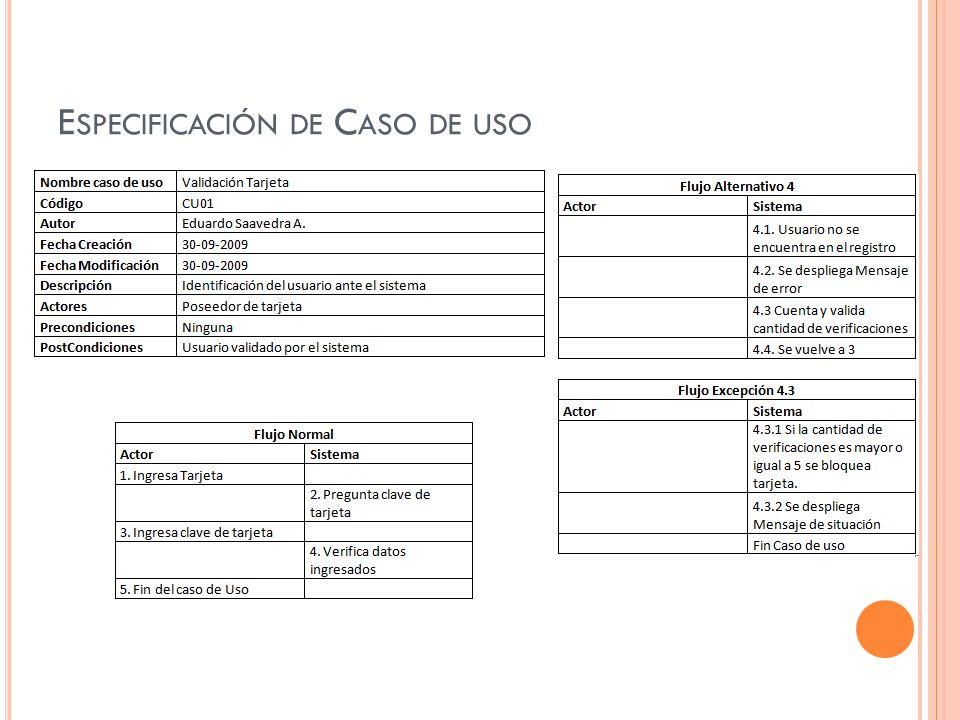

27 Especificación de Caso de uso

28 Escenarios Retiro de dinero

29 Bibliografía I. Jacobson J. Rumbaugh and G. Booch. El Lenguaje Unificado de Modelado. Addison-Wesley, 2000. Roger S. Pressman. Ingeniería del Software. MC Graw Hill, 2000, Sexta Edición.
