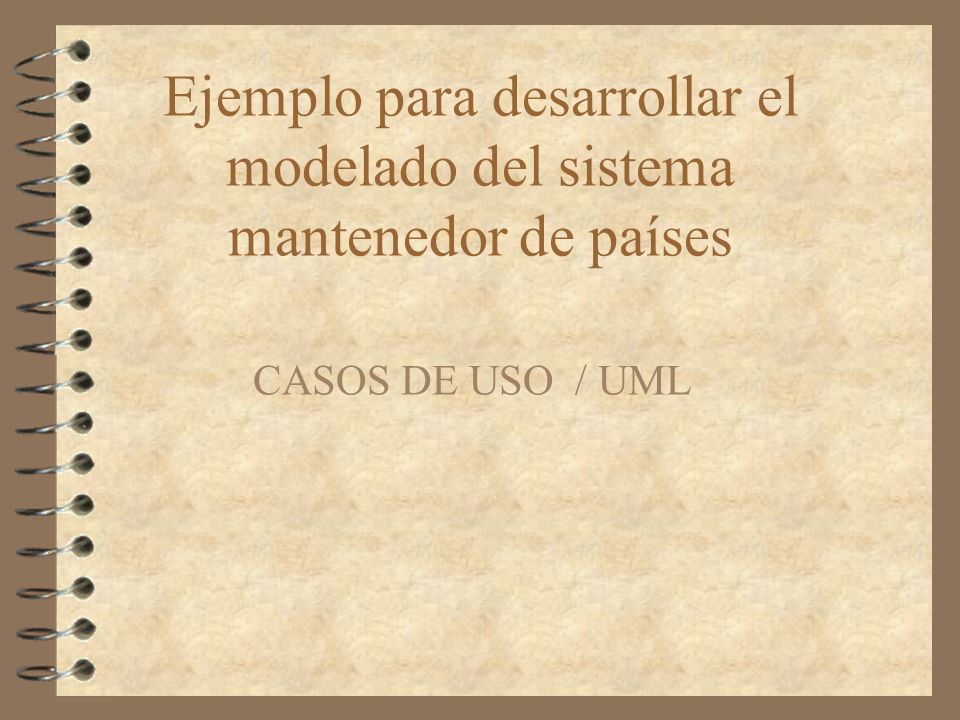

1 Ejemplo para desarrollar el modelado del sistema mantenedor de países CASOS DE USO / UML

2 Casos de Uso 4 Es una técnica para capturar información de cómo un sistema o negocio trabaja, o de cómo se desea que trabaje. No pertenece estrictamente al enfoque orientado a objeto, es una técnica para captura de requisitos

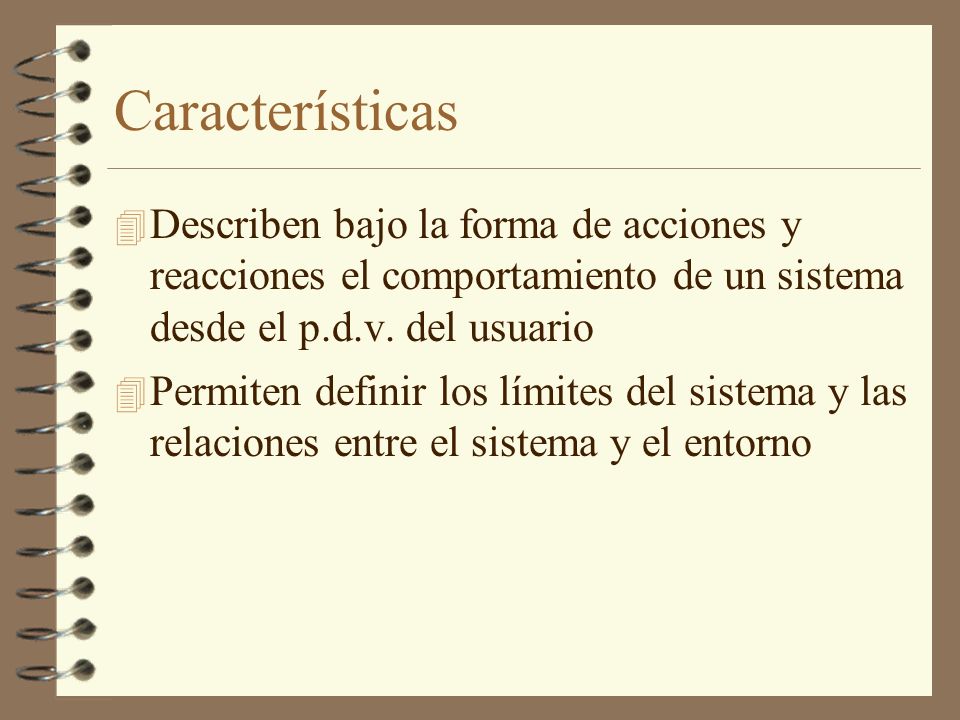

3 Características 4 Describen bajo la forma de acciones y reacciones el comportamiento de un sistema desde el p.d.v. del usuario 4 Permiten definir los límites del sistema y las relaciones entre el sistema y el entorno

4 Características 4 Son descripciones de la funcionalidad del sistema independientes de la implementación 4 Particionan el conjunto de necesidades atendiendo a la categoría de usuarios que participan en el mismo.

5 Actores 4 Principales: personas que usan el sistema. 4 Secundarios: personas que mantienen o administran. 4 Material externo: dispositivos que forman parte y son utilizados. 4 Otros sistemas

6 Relaciones 4 Comunicación 4 Inclusión 4 Extensión 4 Herencia

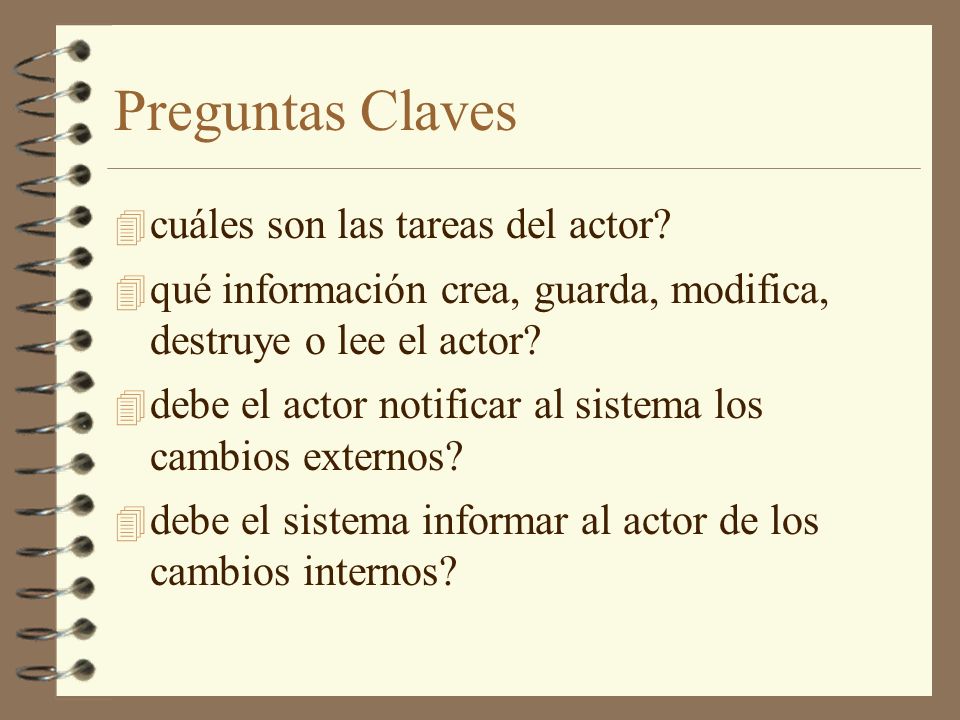

7 Preguntas Claves 4 cuáles son las tareas del actor? 4 qué información crea, guarda, modifica, destruye o lee el actor? 4 debe el actor notificar al sistema los cambios externos? 4 debe el sistema informar al actor de los cambios internos?

8 Elementos para descripción 4 INICIO: cuándo y qué actor lo produce? 4 FIN: cuándo se produce y qué valor devuelve? 4 INTERACCION actor-caso de uso: qué mensajes intercambian ambos? 4 OBJETIVO : qué lleva a cabo o intenta?

9 Elementos para descripción 4 Cronología y origen de las interacciones 4 Repeticiones de comportamiento: qué operaciones son iteradas? 4 Situaciones opcionales: qué ejecuciones alternativas se presentan en el caso de uso?

10 CU01 Mantenedor Países Administrador AgregarBuscarModificar Eliminar Sistema

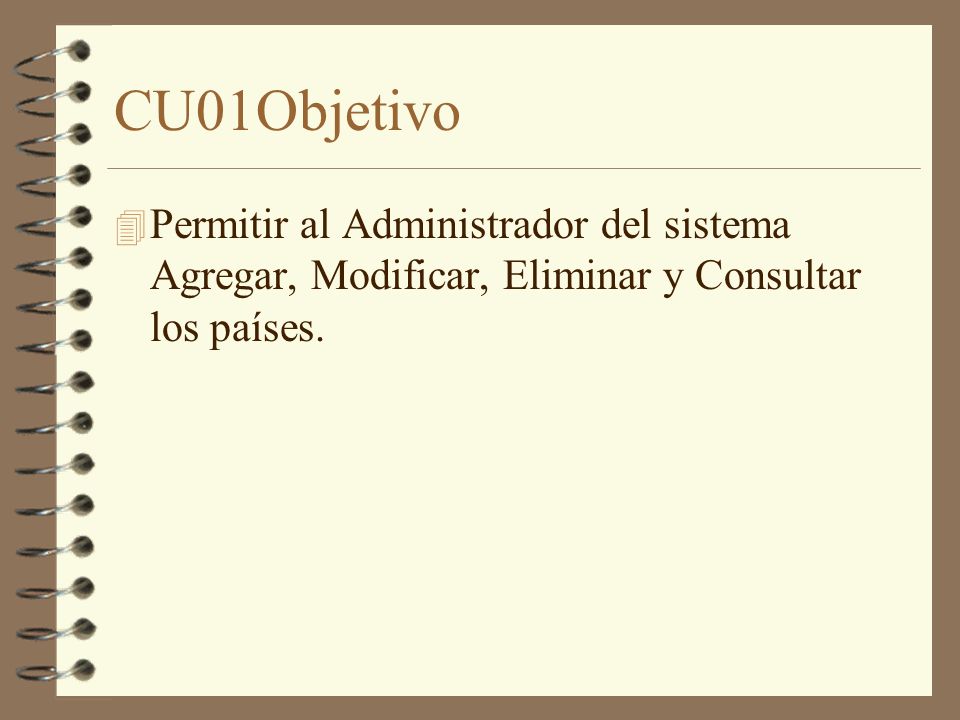

11 CU01Objetivo 4 Permitir al Administrador del sistema Agregar, Modificar, Eliminar y Consultar los países.

12 CU01 Precondiciones 4 El usuario debe estar autenticado con el perfil administrador

13 CU01 Postcondiciones 4 Los listados de países son actualizados en la base de datos

14 CU01 Frecuencia 4 Cada vez que el usuario necesite realizar cambios

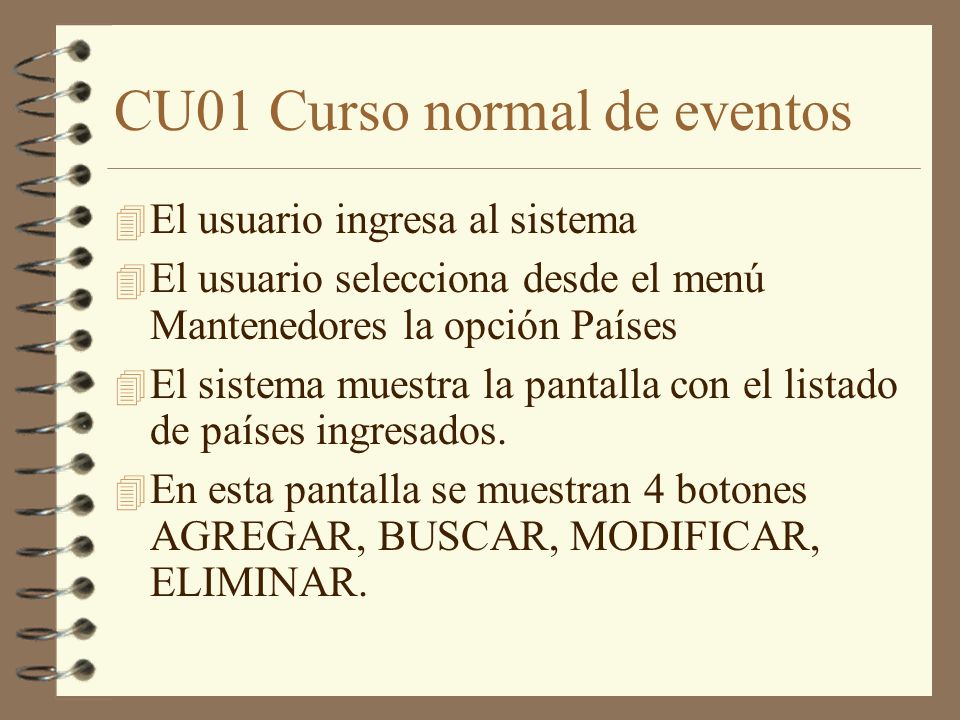

15 CU01 Curso normal de eventos 4 El usuario ingresa al sistema 4 El usuario selecciona desde el menú Mantenedores la opción Países 4 El sistema muestra la pantalla con el listado de países ingresados. 4 En esta pantalla se muestran 4 botones AGREGAR, BUSCAR, MODIFICAR, ELIMINAR.

16 Curso normal de eventos 4 Agregar País –El usuario presiona el botón Agregar –El sistema muestra la pantalla de ingreso de información Campos de Pantalla –Nombre: Nombre del país –Vigencia: Botones –Aceptar, Cancelar

17 CU01 Curso normal de eventos –El usuario ingresa la información y presiona el botón Aceptar El sistema valida la información El sistema crea un ID para el país, graba la información, finalmente informa al usuario el resultado de la operación. El usuario presiona Aceptar El sistema muestra la pantalla con el listado de países

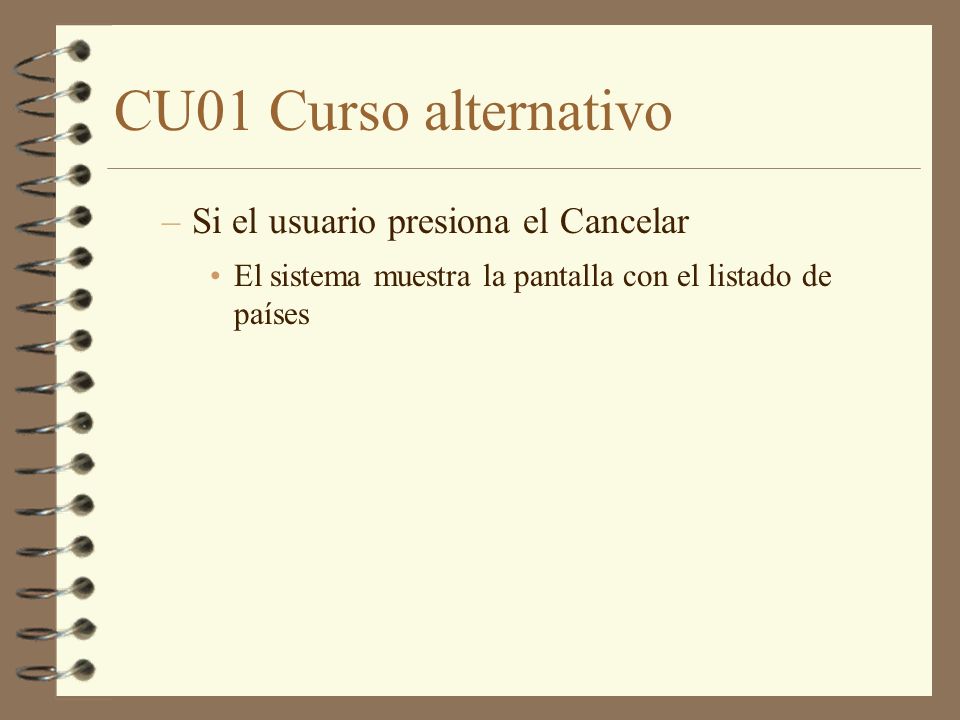

18 CU01 Curso alternativo –Si el usuario presiona el Cancelar El sistema muestra la pantalla con el listado de países

19 CU01 Excepciones 4 Si existen errores del sistema estos deben ser grabados en la consola del sistema. 4 El usuario debe ser notificado que hubo un problema de operación. 4 El mensaje del usuario debe ser el siguiente: El sistema no puede realizar la operación solicitada.

20 CU01 Fin del caso de uso 4 El usuario selecciona otra opción de menú 4 El usuario cierra el programa

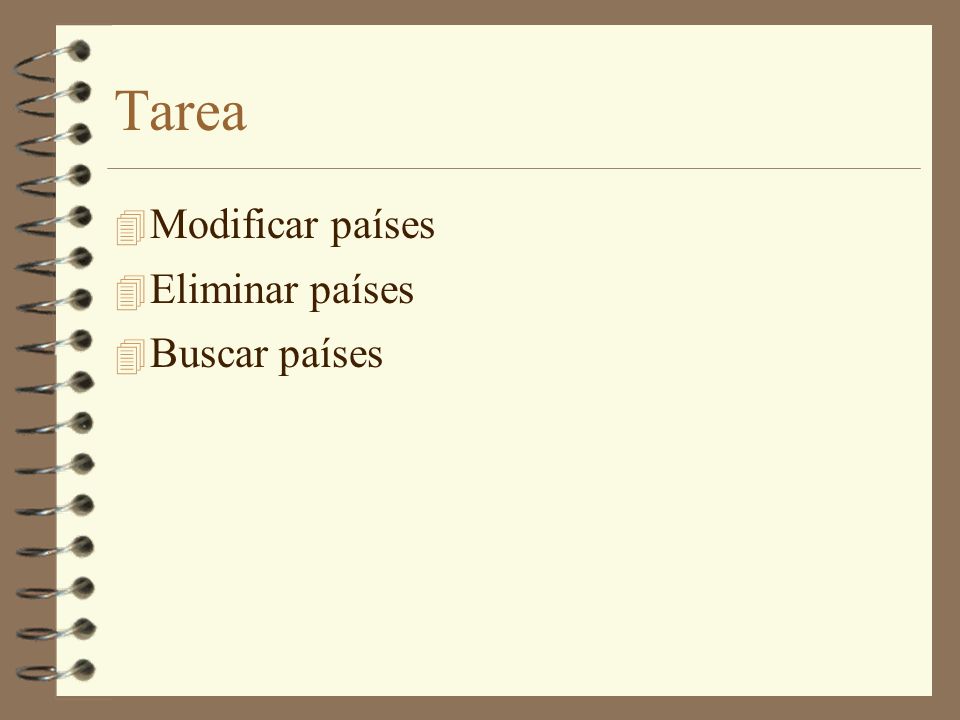

21 Tarea 4 Modificar países 4 Eliminar países 4 Buscar países
