1 UNIVESIDAD DE AQUINO BOLIVIA
UBIQUITI

2 INTRODUCCION Se dedica al diseño de hardware de redes inalámbricas
Es una compañía estadounidense Se dedica al diseño de hardware de redes inalámbricas La empresa se fundó en 2003 Prioriza la innovación y el alto rendimiento a bajo coste Entro al mercado en junio de 2005

3 Historia ubiquiti Tecnología inalámbrica en junio de 2005 “Amplia cobertura” Mini-PCI serie de tarjetas de radio Operando a los 2,4 y 5,8 GHz, Enero de 2006, Ubiquiti anunció la tecnología: Frecuencia libertad Ejecución de frecuencias hasta 60 GHz en módulos de radio Ubiquiti anuncia “Gama Xtreme ” Mejora la sensibilidad y resistencia a las perturbaciones

4 Historia ubiquiti En 2007 presenta el Power Station Ofrece un sistema integrado de radio / antena de diseño 2008 Ubiquiti anunció nuevas incorporaciones a su b / g Bullet,NanoStation Loco, y RouterStation. Sistemas de radio/antena. Se basa en el estándar b / g En creo la tecnología AirMax Conferencias de AirMax en Chicago, Varsovia y Madrid. En Europa, Norteamerica y Sudamerica

5 2010 Ubiquiti anuncia el sistema de Unifi inalámbrica en interiores.
En julio de 2014 Ubiquiti anunció su entrada en el negocio de voz sobre IP con la presentación de nuevos sistemas de Unifi.

6 PRODUCTOS UBIQUITI Serie de enrutadores, de altas prestaciones.
EDGEMAX. Serie de productos wifi de exterior AirMAX. AIRFIBER. Serie de productos inalámbricos, destinados a conexiones troncales o Backbone AIRVISION. Serie de cámaras de vídeo vigilancia a través de IP

7 Productos wifi de interior y exterior para edificios o pequeños espacios abiertos.
UNIFI. Productos, compuesta por sensores y actuadores físicos, con comunicación IP. MFI.

8 SERIES DE PRODUCTOS Bullet NanoStation NanoStation Loco
PicoStation SERIES B/G/N AirGrid M AirMax Omni BaseStation Sectors Bullet M SERIES AIRMAX UniFi AP UniFi AP Long Range UniFi AP Outdoor UniFi AP Pro (radio doble banda) SERIES UNIFI

9 SERIE DE AIRMAX Es una serie de productos de exterior de UBIQUITI
velocidades reales de TCP/IP Ofrece velocidades de mas de 150 Mbps ofrece un rendimiento con pérdida de retorno, aislamiento de polarización cruzada, ganancia, inclinación vertical eléctrica y características de amplitud de haz. Diseño de largo alcance y rendimiento de recepción antenas MIMO hardware de radio Toma encuenta la velocidad y la escalabilidad con sondeo inteligente para paquetes de VoIP y mantiene baja latencia Utiliza TDMA

10 principales ventajas AirMax elimina los problemas de nodo oculto
Esto nos permite lograr más de 120 clientes por AP AirMax le da una ventaja en entornos de ruido RF El AP le da a cada cliente una ranura específica para transmitir contiene un algoritmo programado inteligente TDMA VOIP/VideoQoS

11 Protocolos Protocolo fecha de lanzamiento Frecuencia Señal
Velocidad máxima de datos compatibilidad con modelos Legacy 1997 2.4GHz FHSS o DSSS 2 Mbps no a 1999 5GHz OFDM 54 Mbps No b. DSSS de alta velocidad 11 Mbps 802.11g 2003 b n 2008 2.4 ó 5GHz 600 Mbps (teóricos) a/b/g ac 2010 2.4 y 5GHz 256 QAM 1.3 Gbps a/b/g/n

12 rendimiento aceptable
OPCIONES DEL PRODUCTO PARA DIFERENTES ESCENARIOS Punto a punto Punto a multipunto Corta distancia rendimiento aceptable Media distancia alto rendimiento Larga distancia máximo rendimiento

13 Punto a punto ENLACE PUNTO A PUNTO DISTANCIA PRODUCTO CARACTERÍSTICA
Corta locom Solución de punto a punto más bajo coste nanom Muy popular, frecuentemente utilizados para la vigilancia nanobeamm Puede ser usado en modo AP Media airgridm Ideal para enlaces de rendimiento bajos, donde la conectividad, las propiedades del viento de carga nanobridgem Proporciona increíble precio/ rendimiento powerbeamm este dispositivo es la evolución Nano Bridge, ofrece un rendimiento ligeramente mejor y es mucho más fácil de montar powerbeam5ac rendimiento superior de hasta450 Mbps larga rocketmw/plato Las distancias demás de 100km. Hasta150 Mbps de rendimiento de TCP/ IP 5ac rocket w / dish ac hasta1 Gbps de rendimiento reala distancias demás de 20kmen la banda de5 GHz

14 Punto a multipunto Enlace punto a multipunto Rendimiento Producto
característica Aceptable Antena Rocket OMNI Capacidad a más 60 estaciones Alto rendimiento Rocket M con antena Sector estándar Cuatro 90°o120° tres antenas para una cobertura de 360°. Más de 300 estaciones Rocket M-Titanium y Titanium Sector antena Ancho de haz variable ( °) Más de 500 estaciones Máximo rendimiento Familias 5AC Rocket con airmax Antena Sector AC Ocho de 45 ° o60°seis antenas sectoriales Airmax de CA para la cobertura de360° estaciones

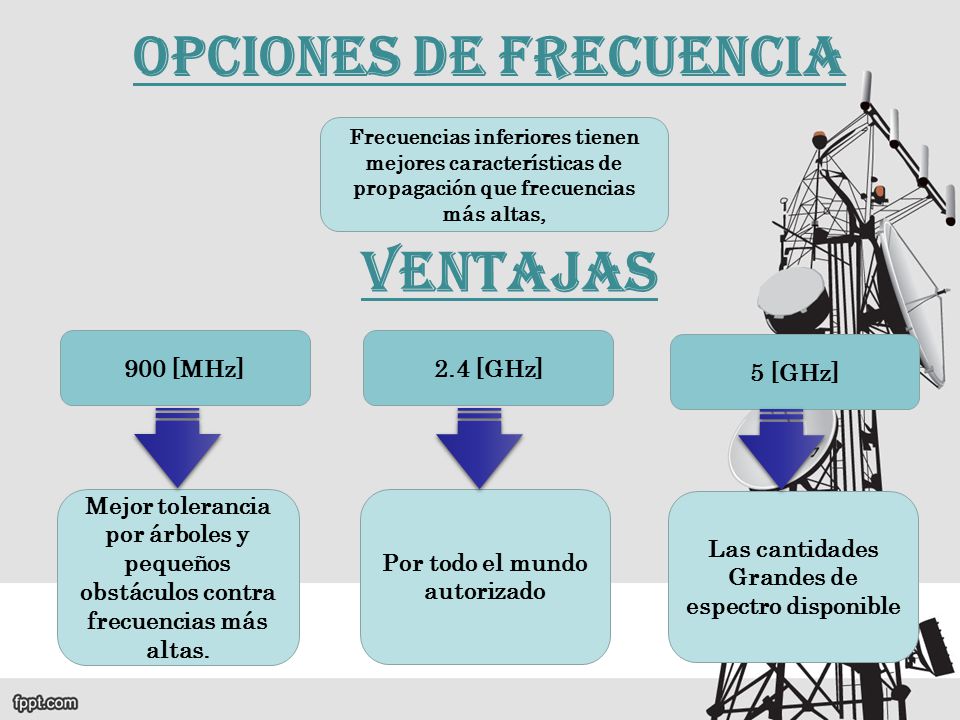

15 OPCIONES DE FRECUENCIA Ventajas
Frecuencias inferiores tienen mejores características de propagación que frecuencias más altas, Ventajas 900 [MHz] 2.4 [GHz] 5 [GHz] Mejor tolerancia por árboles y pequeños obstáculos contra frecuencias más altas. Por todo el mundo autorizado Las cantidades Grandes de espectro disponible

16 Ventajas 6 [GHz] 10 [GHz] Sin ruido en la mayoría de los casos.
Más alto EIRP límites. Cantidades Grandes de espectro disponible Sin ruido en la mayoría de los casos. La muy pequeña zona de Fresnel

17 Desventajas 900 [MHz] 2.4 [GHz] 5 [GHz]
Niveles de ruido por lo general altos. No autorizado por todo el mundo. Mucha interferencia de teléfonos sin hilos La propagación más débil

18 Desventajas 6 [GHz] 10 [GHz] Requieren la licencia.
La propagación más débil Sólo disponible en unas áreas Requiere Línea absolutamente clara de Vista

19 SOFTWARE AirOS Inversión en Capacitacion Sencillo y poderoso
Interfaz de usuario sencilla, limpia e intuitiva Entender, configurar e implementar facilmente Interacción y retroalimentación de los usuarios

20 GUÍA DE CONFIGURACIÓN Descripción del sistema operativo AirOS
Sistemas inalámbricos de largo alcance Soluciones para Proveedores de Internet Inalámbrico (WISP) Todos los dispositivos basados en AirOS soportan los siguientes modos de funcionamiento: Estación (cliente) Estación WDS Punto de acceso Punto de acceso WDS (repetidor)

21 OPCIONES DE ANTENA PLANIFICACIÓN ENLACE
Señales más altas y una mejor calidad del enlace YAGI. GRID. PLATO. OMNI Antenas de alta ganancia Altamente direccional, bloquean el ruido PLANIFICACIÓN ENLACE La distancia es un factor importante Otros factores como la zona de Fresnel (una línea vista ,libre de obstrucciones causas de reflexiones de fase que degradar la calidad de la señal).

22 Estimar la viabilidad de enlace Intensidad de la señal estimada
AIRLINK AIRVIEW Estimar la viabilidad de enlace Un estudio del sitio considera el ruido ambiental de un área La forma más fácil de analizar la interferencia del espectro Zona de fresnel Distancia del enlace. Intensidad de la señal estimada Rendimiento

23 DILEMA ENTRE 2.4 [GHz] Y 5.8 [GHz]
Tipo de enlace inalámbrico (punto a punto o punto a multipunto), interferencia, distancia, línea de visión (Line of Sight) Es importante recalcar que los dispositivos Ubiquiti de 2.4GHz, tanto como 5.8GHz, no han sido diseñados para aplicaciones sin línea de visión (es decir, Non-line-of-Sight). No hay garantías que éste funcione de manera estable, ni tampoco del rendimiento que se pueda obtener

24 VENTAJAS DE CADA BANDA. VENTAJAS DE LA BANDA 2.4 [GHz].
Una mejor tolerancia a obstáculos. Existen antenas de mayor ganancia a igual precio o cercano. Es más compatible con dispositivos Wi-Fi. Tiene una menor zona Fresnel. Menos interferencia proveniente desde otras fuentes. No requiere licencia especial para su uso.

25 DESVENTAJAS DE CADA BANDA.
DESVENTAJAS DE LA BANDA 2.4 [GHz]. DESVENTAJAS DE LA BANDA 5.8 [GHz]. Sólo hay tres canales no sobre puestos. Es más intolerante a obstáculos. Es una banda congestionada Normalmente, la banda 5.8GHz es utilizada para enlaces backhaul o principales (punto a punto) Tiene una mayor zona de Fresnel.

26 CONCLUSIONES Definición de Ubiquiti
Los tipos de productos para redes inalámbricas especialmente Airmax. Diferentes protocolos para una cobertura adecuada. Características del software Airos. Definir los parámetros para una transmisión y recepción adecuada.

27 GRACIAS
