SECUENCIA DE MONTAJE INSTALACION FOTOVOLTAICA SOBRE CUBIERTA.

Presentación del tema: "SECUENCIA DE MONTAJE INSTALACION FOTOVOLTAICA SOBRE CUBIERTA."— Transcripción de la presentación:

1 SECUENCIA DE MONTAJE INSTALACION FOTOVOLTAICA SOBRE CUBIERTA

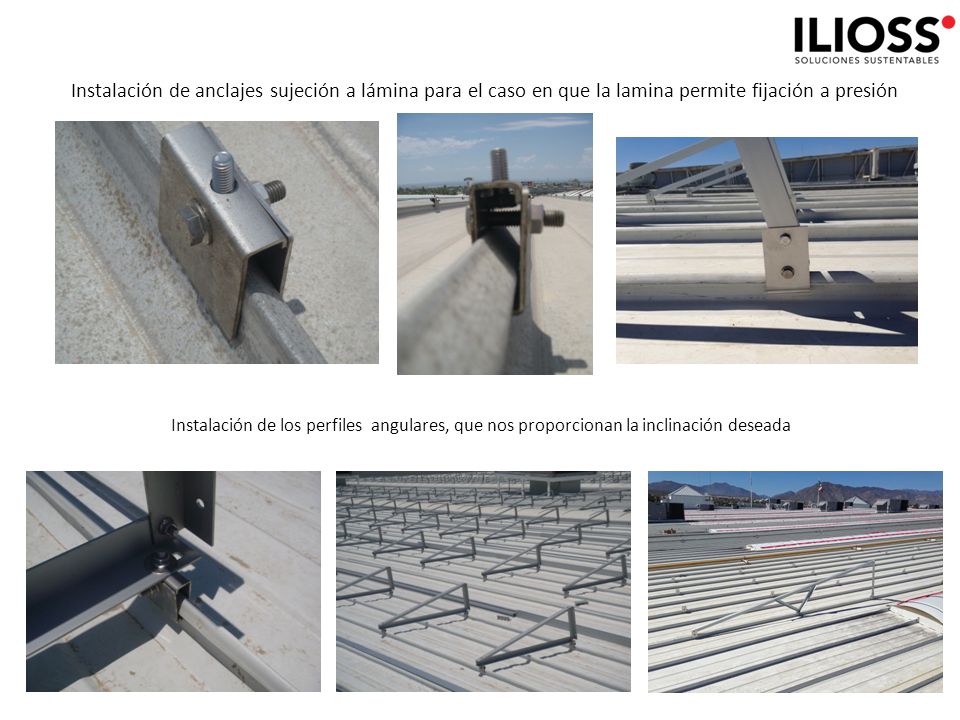

2 Instalación de anclajes sujeción a lámina para el caso en que la lamina permite fijación a presión Instalación de los perfiles angulares, que nos proporcionan la inclinación deseada

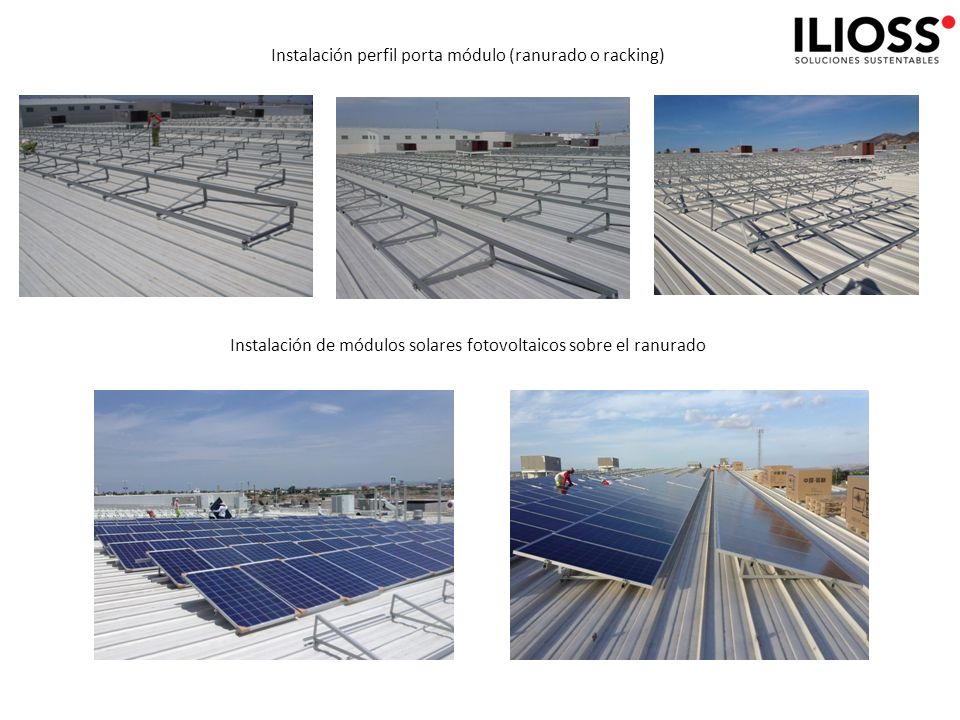

3 Instalación perfil porta módulo (ranurado o racking) Instalación de módulos solares fotovoltaicos sobre el ranurado

4 Instalación de charolas portacables. Instalación del cableado eléctrico y Combiner Box (Cajas de Strings o de combinación, usadas sólo cuando los inversores son centrales)

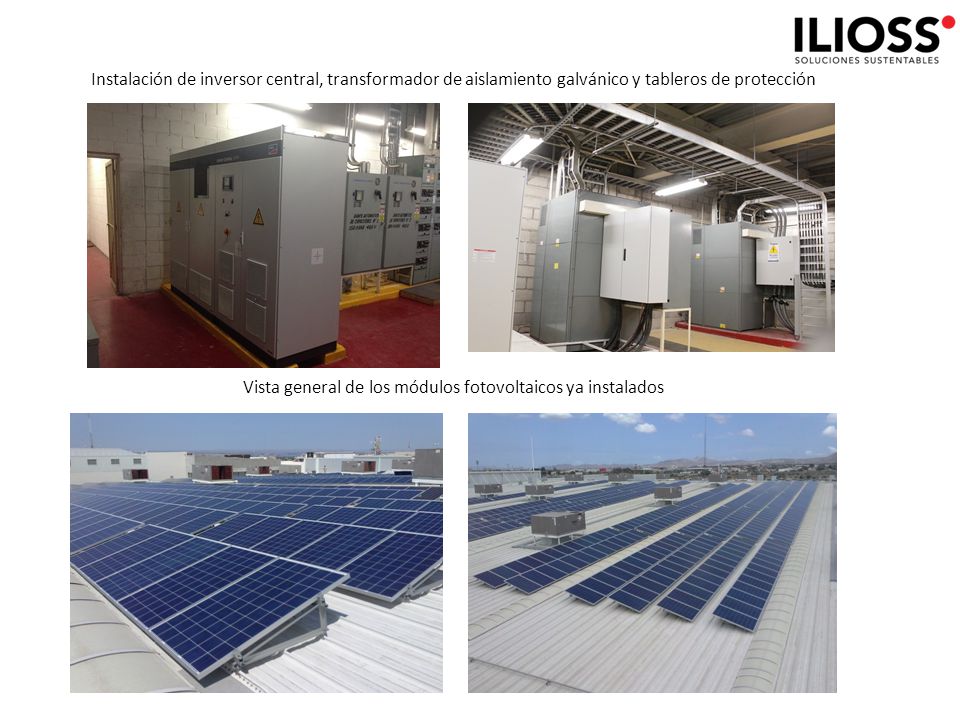

5 Instalación de inversor central, transformador de aislamiento galvánico y tableros de protección Vista general de los módulos fotovoltaicos ya instalados

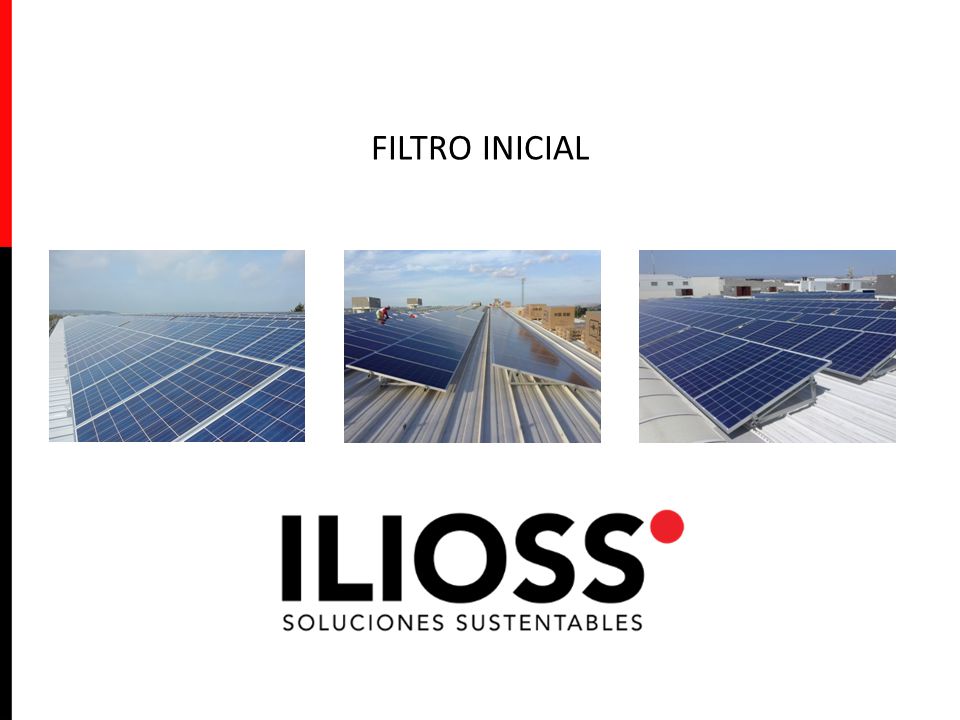

6 FILTRO INICIAL

7 Fecha aproximada de construcción de la nave. Fecha de instalación de la lámina (vida útil de 20-25 años).

8 Estado de conservación de la lámina. Problemas de goteras Oxidaciones Deformaciones Sombras de edificios contiguos.

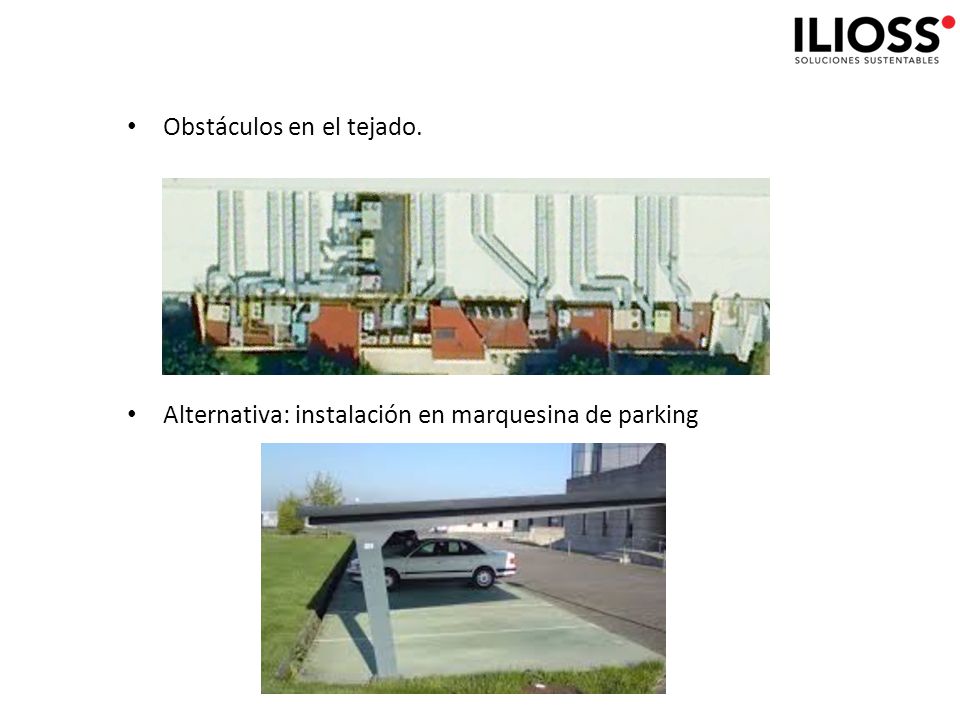

9 Obstáculos en el tejado. Alternativa: instalación en marquesina de parking

10 Peso propio de un sistema solar FV: 15 kg/m2. Dimensión mínima para instalar, potencia mínima de 150 kWp (en torno a 1,200 m2), puede sumar varias cubiertas para conseguirlo. Propiedad del inmueble del mismo cliente que demanda el contrato PPA
