1 ELEVAPLATOS  4º ESO  CURSO 06-07

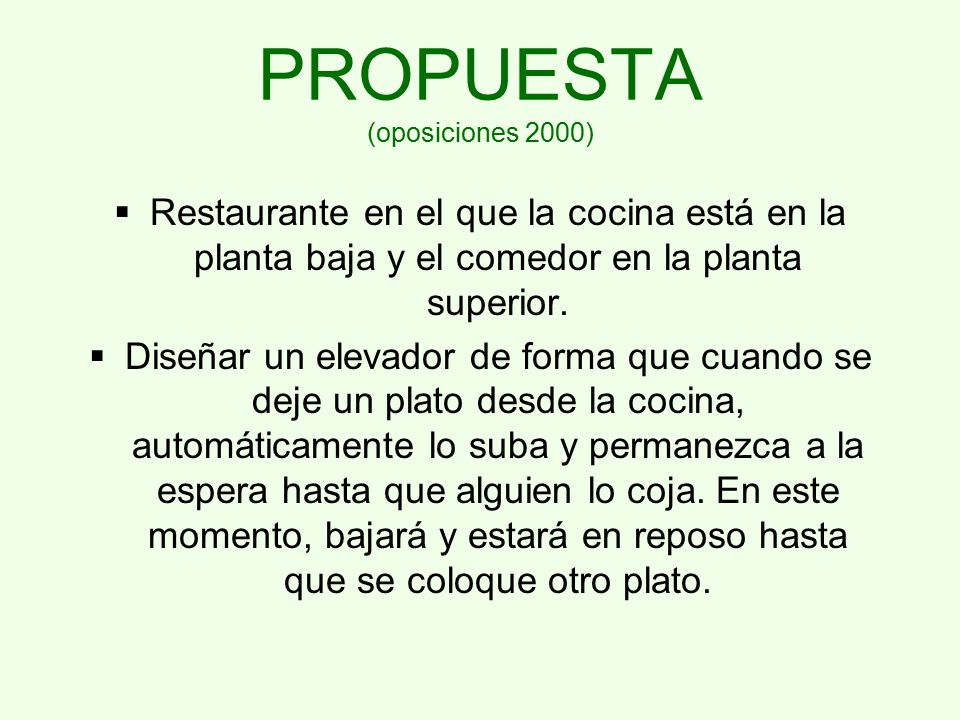

2 PROPUESTA (oposiciones 2000)  Restaurante en el que la cocina está en la planta baja y el comedor en la planta superior.  Diseñar un elevador de forma que cuando se deje un plato desde la cocina, automáticamente lo suba y permanezca a la espera hasta que alguien lo coja. En este momento, bajará y estará en reposo hasta que se coloque otro plato.

3 SOLUCIÓN ADOPTADA El elevaplatos será movido por un motor, controlado por un relé, que le permitirá invertir el sentido de giro.

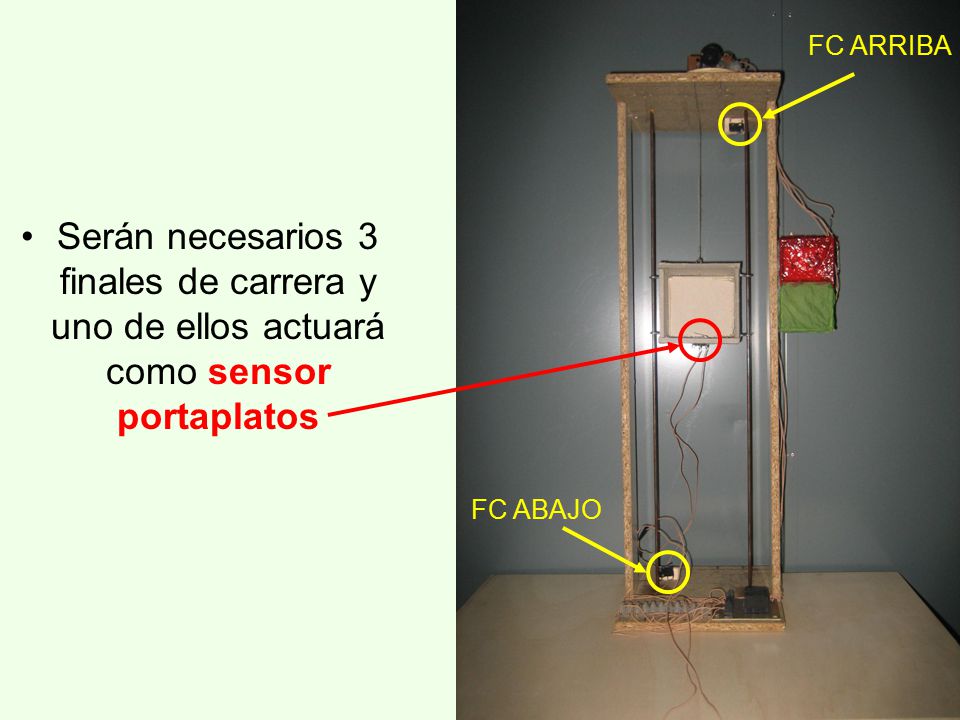

4 Serán necesarios 3 finales de carrera y uno de ellos actuará como sensor portaplatos FC ABAJO FC ARRIBA

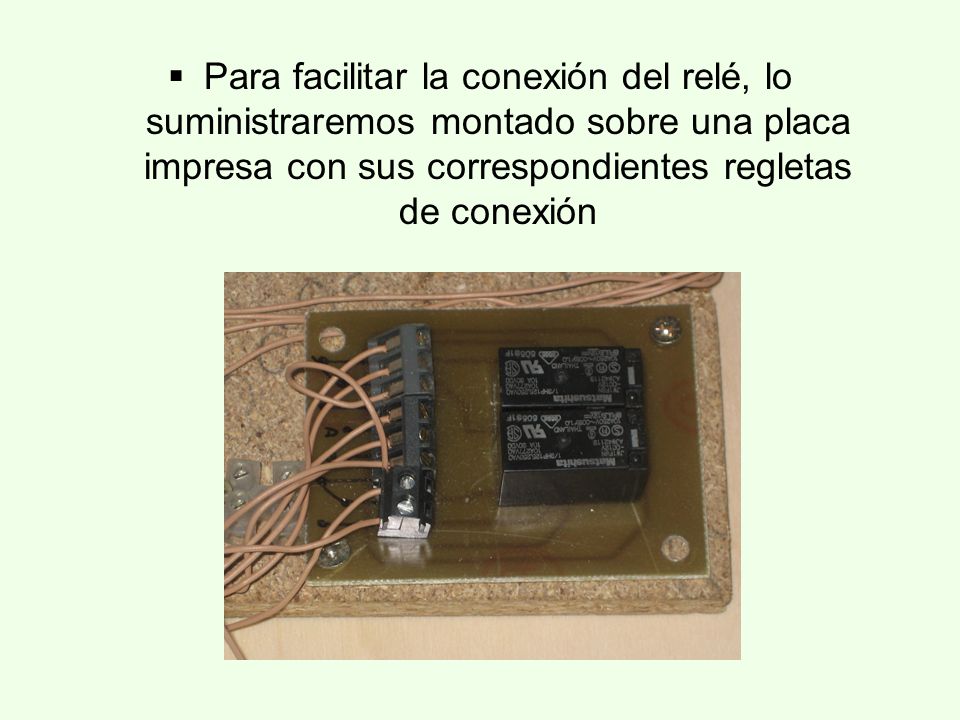

5  Para facilitar la conexión del relé, lo suministraremos montado sobre una placa impresa con sus correspondientes regletas de conexión

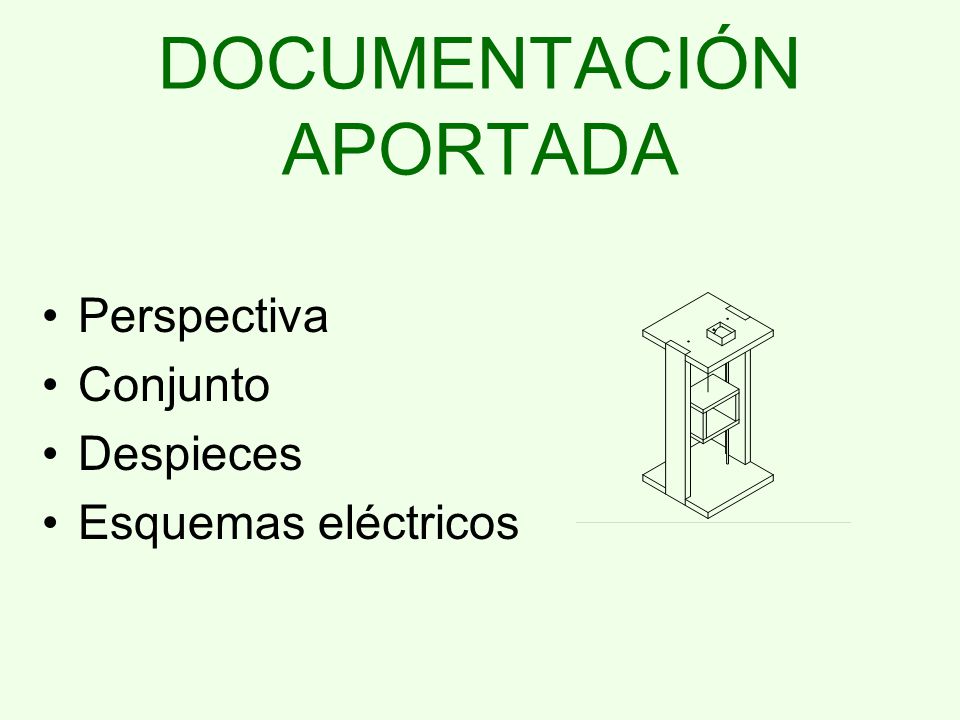

6 DOCUMENTACIÓN APORTADA Perspectiva Conjunto Despieces Esquemas eléctricos

7

8 Esquema eléctrico

9 Simulación con crocodile

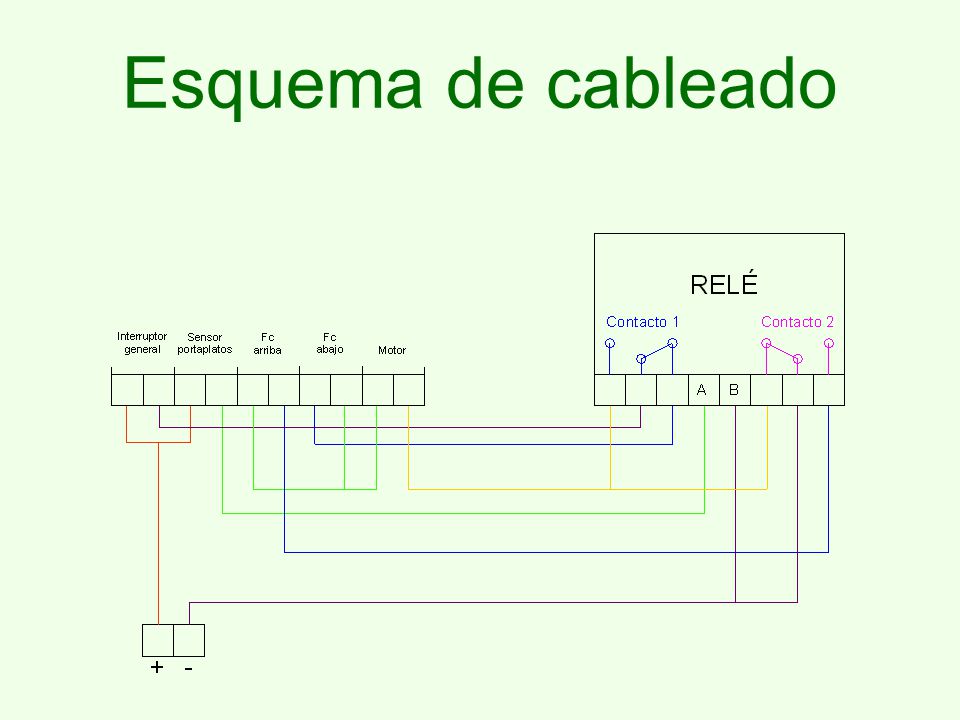

10 Esquema de cableado

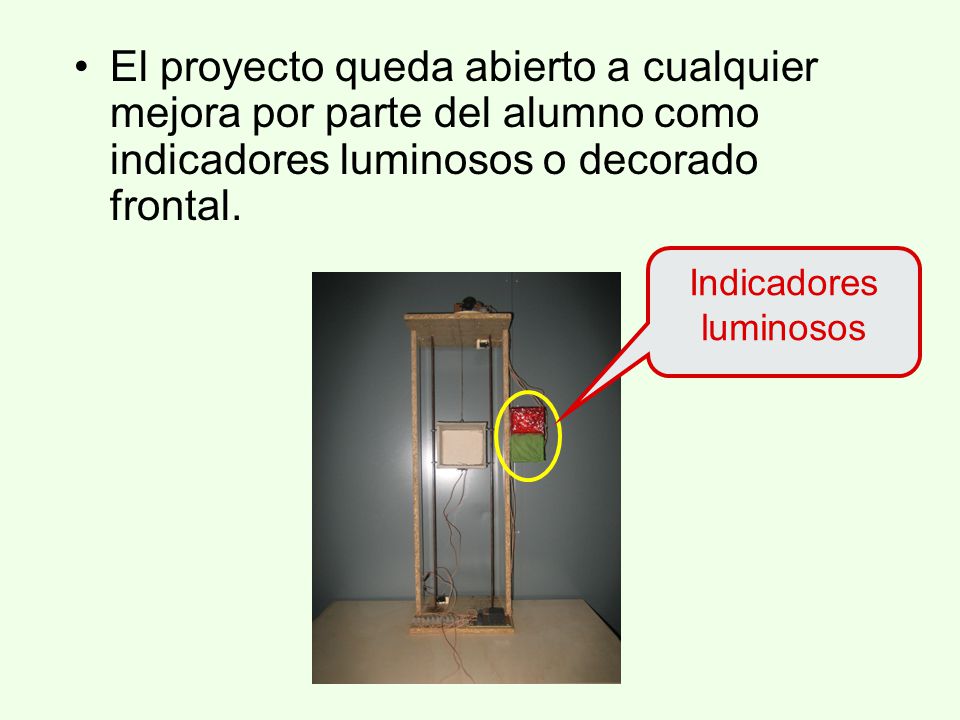

11 El proyecto queda abierto a cualquier mejora por parte del alumno como indicadores luminosos o decorado frontal. Indicadores luminosos
